Всем привет, и сегодня у нас в гостях автомобиль Hyundai Creta с жалобой на то, что на его приборке горят лампы Check Engine и ESP.

При этом машина вяло разгоняется и "не едет", коробка автомат пинается, особенно при включении передачи заднего хода, а по пути к нам в сервис ещё и перестали работать магнитола с часами.

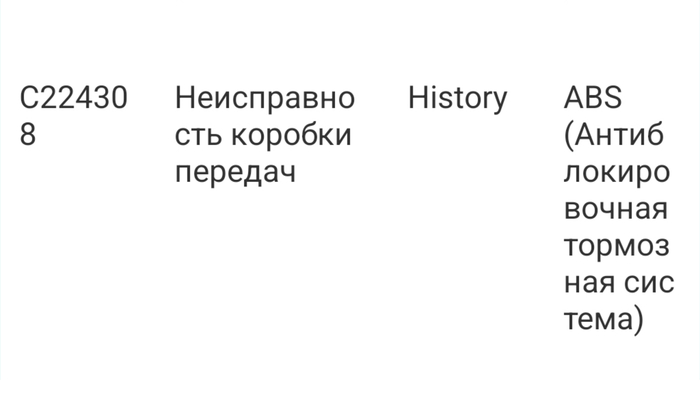

Без долгих прелюдий подключим сканер и прочитаем ошибки. В моторном блоке ошибок не обнаружено, а вот в блоке ABS (ESP) ошибка есть: C224308 — Неисправность коробки передач.

В сервисах со специалистами не самого высшего класса, прочитав такую ошибку, действуют одним из двух способов:
- отправляют туда, где в автомобилях всё-таки разбираются;
- начинают менять в коробке автомат масло, мыть радиаторы, мыть или менять гидроблок, перебирать коробку, менять коробку на новую б/ушную и т.д. и т.п.

Но мы поступим иначе, ведь мы знаем главное — блок ABS (ESP) не вправе ставить диагноз АКПП и рассуждать о её исправности, а лишь сообщает нам о том, что блок управления АКПП попросил блок ABS(ESP) зажечь на приборке лампы Check и ESP, ведь своей лампы неисправности у него нема. Проще говоря, ошибка по коробке автомат в блоке тормозов говорит не о неисправности коробки автомат, а о необходимости прочитать ошибки в её блоке управления. Сделаем же это.

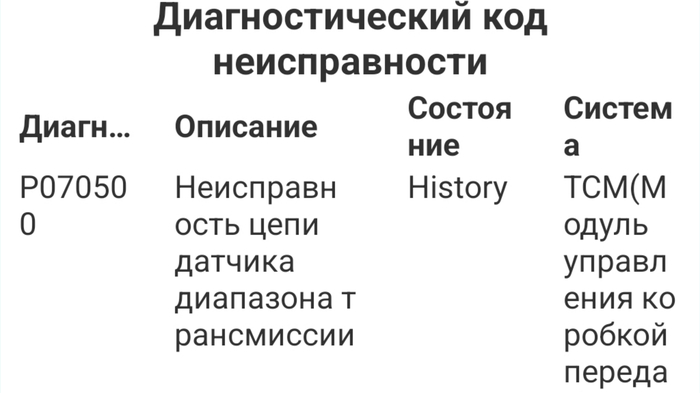

p0705 — Датчик диапазона трансмиссии или ингибитор. Это устройство, преобразующее своё положение, зависящее от положения селектора АКПП, в электрический сигнал на тех или иных своих выводах, благодаря замыкаканию тех или иных своих дорожек, дабы другие блоки автомобиля могли знать в каком режиме коробка сейчас находится. Блоку АКПП эта информация необходима для управления соленоидами, блоку ДВС для подбора режима работы в зависимости от ожидаемой нагрузки, блоку управления кузовом для включения ламп заднего хода, комбинации приборов для отображения выбранной передачи, магнитоле для перехода к изображению с камеры заднего хода и т.д.

На Крете ингибитор расположен на коробке сверху, прямо на штоке переключения передач, на который от рычага из салона приходит трос.

Раньше я уже где-то слышал, что ингибитор на Кретах ломается не так уж и редко, говорят, что по этому поводу у концерна Hyundai когда-то даже была отзывная кампания, но пощёлкав передачами я увидел их адекватное отображение, как по сканеру, так и на приборке. Сбросим ошибки, произведём пробный заезд и посмотрим, что изменится, но это потом, а пока отвлечемся на магнитолу.

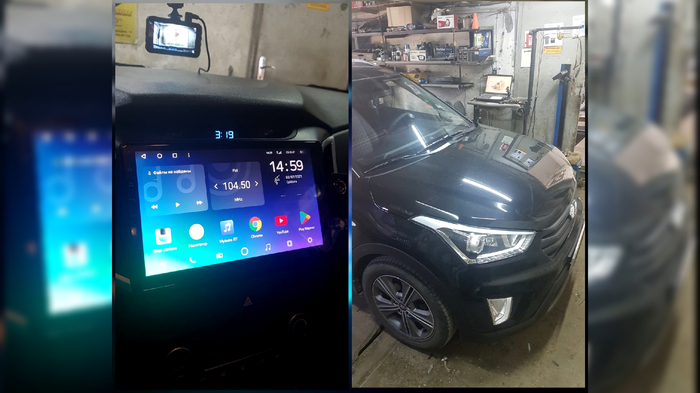

На автомобиле установлена Android магнитола T'eyes Spro. Ставил её сюда тоже я, аж в 2021 году, никаких проблем с ней с тех пор не было.

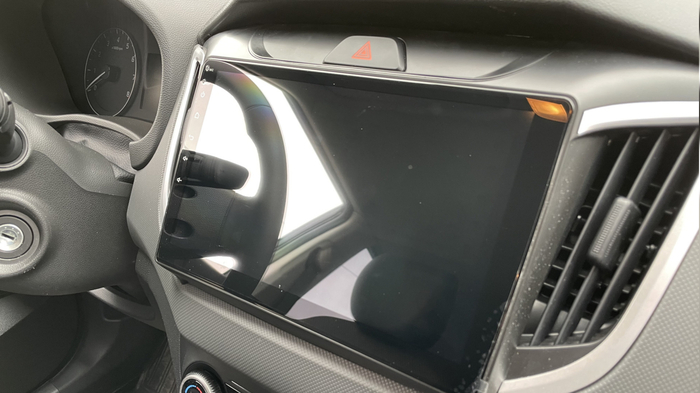

То что магнитола перестала работать вместе с часами, расположенными чуть выше, натолкнуло меня на мысль: а не общее ли у них питание? И как оказалось, оно действительно общее.

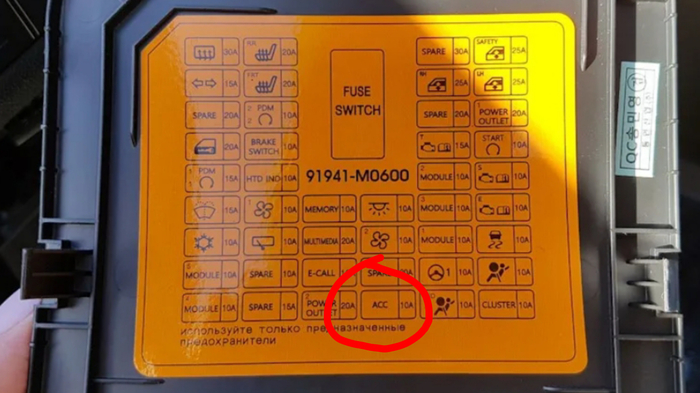

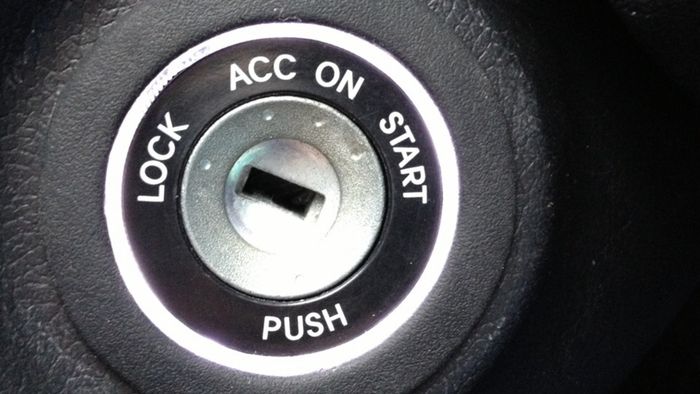

В блоке предохранителей в салоне сгорел предохранитель ACC. Для тех кто не в курсе, ACC — accessories или по-русски — аксессуары. Это всё то, что подключается к питанию при первом щелчке замка зажигания. Как правило это магнитола, часы и прикуриватели.

На момент проверки оказалось, что в защищаемых предохранителем цепях присутствует активное короткое замыкание.

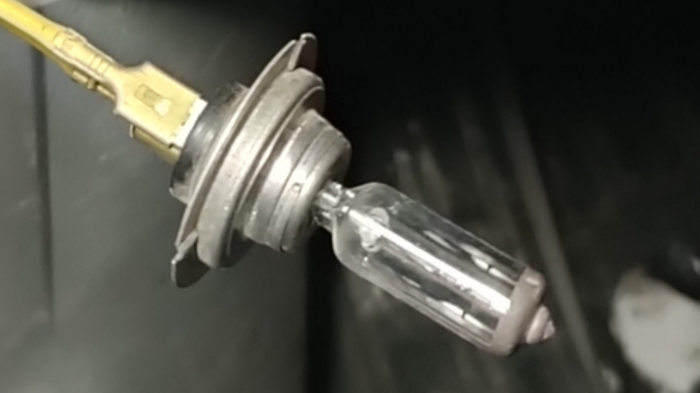

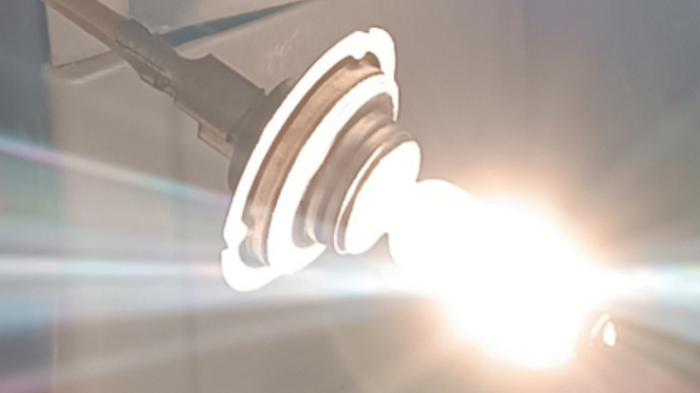

Вы ведь помните, как мы искали коротыш при помощи лампочки? Ищем короткое замыкание

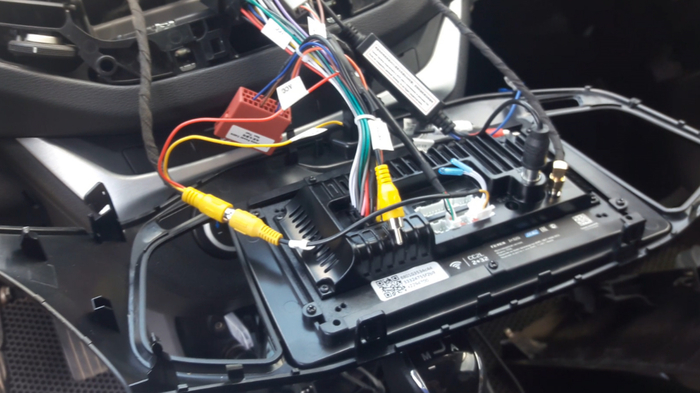

Так вот на этот раз нам придётся проверить цепи следующих устройств: часы, магнитола, прикуриватели, регулировка зеркал заднего вида и модуль аварийного вызова. Начнём с простого и снимем магнитолу. Дальше будет пара фоток не от этой машины, но суть от этого не поменяется.

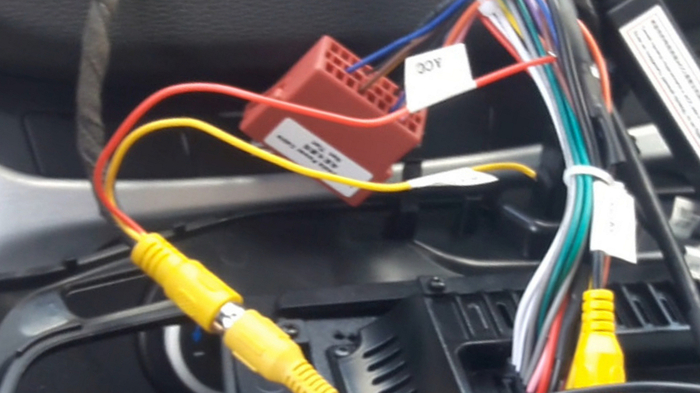

Заглянув за магнитолу, я увидел что на проводе ACC подвешено не предусмотренное заводом изготовителем устройство — камера заднего вида магнитолы T'eyes.

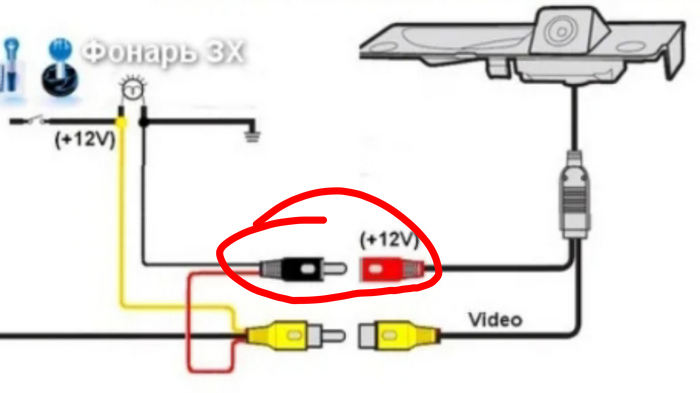

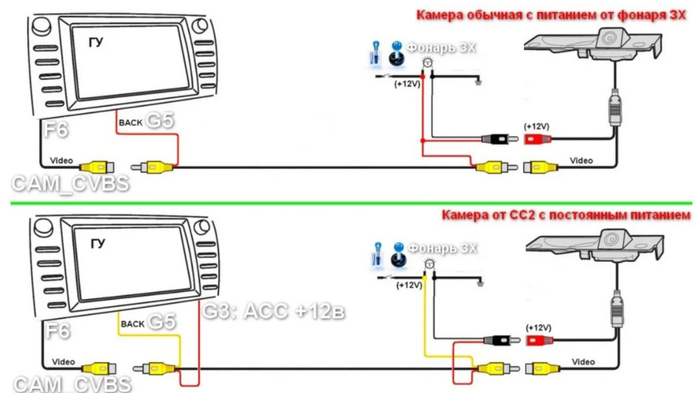

Камеры у магнитол бывают двух видов — активные, изображения с которых можно смотреть в любое время независимо от включённой передачи, и пассивные, питание к которым подаётся исключительно при включённой передаче заднего хода. На этой машине была установлена активная камера заднего вида.

При поиске короткого замыкания я предпочитаю в первую очередь искать его в незавоских цепях, и "отстрегнув" камеру заднего вида, я получил то, что ожидал — короткое замыкание пропало.

Разберём крышку багажника и отключим камеру от разъёма.

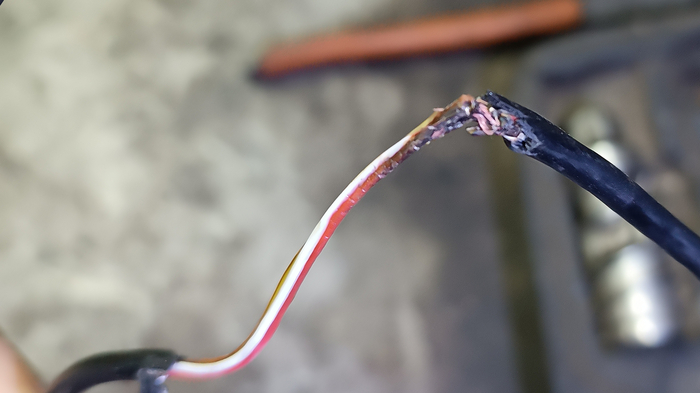

Провод по-прежнему замкнут на массу, а значит проблема не в самой камере, в которую обычно может попадать вода, а в проводке. Ну и пройдясь по проводу, идущему от магнитолы до камеры, я нашел короткое замыкание — в месте сгиба между кузовом и крышкой багажника.

Провод постоянного питания камеры заднего вида, подключеный к цепи ACC, замкнул на провод сигнала включения ламп заднего хода, подключенный непосредственно к лампам заднего хода, и как оказалось, барабанная дробь, — к ингибитору АКПП, что и вызвало появление по нему ошибки и уход коробки автомат в "аварию". К счастью сегодня обошлось без китайских предохранителей. Меняем провод камеры заднего вида — очередное дело раскрыто.

Спасибо всем кто дочитал — буду рад подписке!

Ваш #CARTIME
