Давненько я не заглядывал в мастерские по ремонту телевизоров. Вот на днях, по воле случая, пришлось заглянуть к любителям канифольного дымка. Я был просто поражен огромному ряду телевизоров, ожидающих ремонт. Кивнув на эти телевизоры, спросил мастера:

-Что, так часто ломаются?

-Не ломаются, а ломают. Они все на замену матрицы. Шалость детишек…

Вот тут я невольно вспомнил старый добрый кинескоп. За долгую практику ремонта бытовой аппаратуры я не вспомню ни одного случая, чтобы принесли на ремонт телевизор по причине разбитого экрана. Зато очень много случаев было, когда срок службы кинескопа уже вышел, изображение «негативит», но телевизор продолжает работать.

Между тем, кинескоп является достаточно мощной «вакуумной» бомбой. Шутка ли: на поверхность кинескопа оказывается давление около 800 кг. Не будь надежной защиты, жахнуло бы знатно.

Давайте вспомним интересные факты из истории развития кинескопа.

Первый прообраз кинескопа создал английский ученный Ульям Крукс в 1879 году!!! Он добился свечения стенки колбы под действием электронов из катода. Обнаружил, что электроны легко отклоняются магнитным полем. Осталось собрать схему развертки электронного луча и телевизор готов. Только вот собрать схему было не на чем -радиоламп еще не было.

В начале 20-го века было получено несколько патентов на передачу изображения с помощью электронно-лучевой трубки. Среди них был и русский физик Борис Львович Розинг, получивший за это изобретение золотую медаль имени… К. Г. Сименса!

Самый большой вклад в создание телевидения внес ученик Бориса Розинга, Владимир Козьмич Зворыкин.

Первые телепередачи электронного телевидения начались в середине 30х годов. Кинескопы тогда имели маленький экран, но зато очень длинный хвост: еще не научились отклонять луч электронов на большой угол. Поэтому кинескоп в телевизоре размещали вертикально, а изображение зритель видел благодаря зеркалу над кинескопом.

Многие считают, что линза перед телевизионным экраном была придумана для телевизора КВН -49, однако это «наследство» еще от механических телевизоров.

Кстати, линзой комплектовались некоторые модели телевизоров аж до 80х годов, в частности японский Панасоник этим славился.

Когда научились без искажений отклонять электронный луч на больший угол, стали увеличивать размер экрана, одновременно укорачивая «хвост» кинескопа. Вот тут то стало частенько проявляться коварство вакуумной трубки - малейший удар и кинескоп взрывался. Телемастерам категорично советовали ремонтировать телевизор в очках и брать в руки кинескоп только в толстых перчатках.

Чтобы обезопасить зрителей, перед кинескопом ставили толстое каленое стекло.

Я в молодости, по неопытности, решил использовать это стекло для других целей. Нацарапал алмазом хороший след и пытался отколоть- стекло и не думало разламываться по линии царапины, как бы я сильно не простукивал молоточком. Тут пришли на помощь друзья с мудрым советом: положили стекло на край стола по линии царапины, один товарищ забрался на стекло ногами, а второй начал давить на выступающую часть, пытаясь сломать стекло своим весом. После нескольких сильных надавливаний стекло с грохотом распалось на мелкие куски. Так мы узнали свойство каленого стекла.

Стекло перед кинескопом не самая лучшая защита, поэтому вскоре перешли на использование специального бандажного кольца из металла. Чтобы разбить экран кинескопа пришлось бы стучать целенаправленно молотком, но даже в этом случае стекло трескалось без всякого взрыва.

Долгое время в США была мода на телевизоры с круглым экраном.

При демонстрации прямоугольного кадра изображения часть экрана сверху и снизу оставалась темной, а вот по бокам углы «срезали» картинку. Еще одна американская мода- экран закрывается на калитку. Впрочем, нынче многим родителям бы они очень пригодились на телевизорах с хрупким экраном.

Конструкция кинескопа постоянно улучшалась, что положительно сказывалось на качестве изображения. Да и размеры экрана постоянно увеличивались. Многие уже предсказывали появление телевизоров на всю стену.

Увы, технология кинескопа оказалось тупиковой. Первой «за грань» шагнула фирма SONY, выпустив в1989 году телевизор Trinitron-45ED1 с диагональю 110 см.

Восторгаться техническим достижением рано - телевизор весит около 200кг. Да и стоил он 40000 долларов. В пересчете на сегодняшние деньги это 103700 долларов!!! Не удивительно, что выпуск этой модели ограничился опытной партией.

Еще одно гениальное, но опоздавшее изобретение SONY - это плоский кинескоп.

Разработкой этого карманного телевизора инженеры занялись в 1966 году.

Источник.

В общем попал в руки ЭЛТ видеомонитор, мне он нужен для подключения к телекамере. Итак проблема такая, при включении белый экран и линии обратного хода:

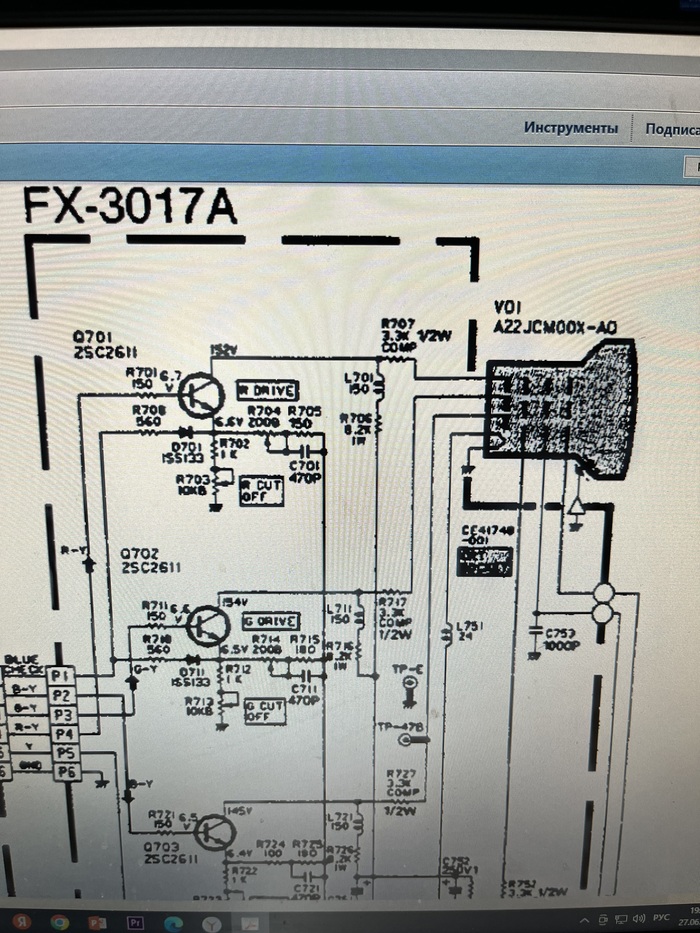

Я менял ускоряющее напряжение на ТДКС, не помогло:( Так же на плате кинескопа заменил электролит 250v 22uF и резисторы на 3,3кОм тк сопротивление завышено на 1 кОм т.е 4,3 кОм, и электролит возле питания ТДКС 250v 33uF, но результата нет… Проверил питания видеоусилителей, изначально оно было 100v но после вышеуказанных манипуляций пришло в норму 155v:

Но результат нулевой, я проверил пайки, кольцевых трещин нет, но все равно обьемные детали пропаял, но опять нет результата:(

Потом думал кинескопу хана, изменял сопротивление на плате кинескопа потонциометрами, все 3 цвета есть (да и это сразу можно было понять, если есть белый цвет на экране). Дальше просто прикреплю 14 фото, помогите пожалуйста разобраться и найти неисправность, заранее большое спасибо🤝

Спасибо за внимание!
