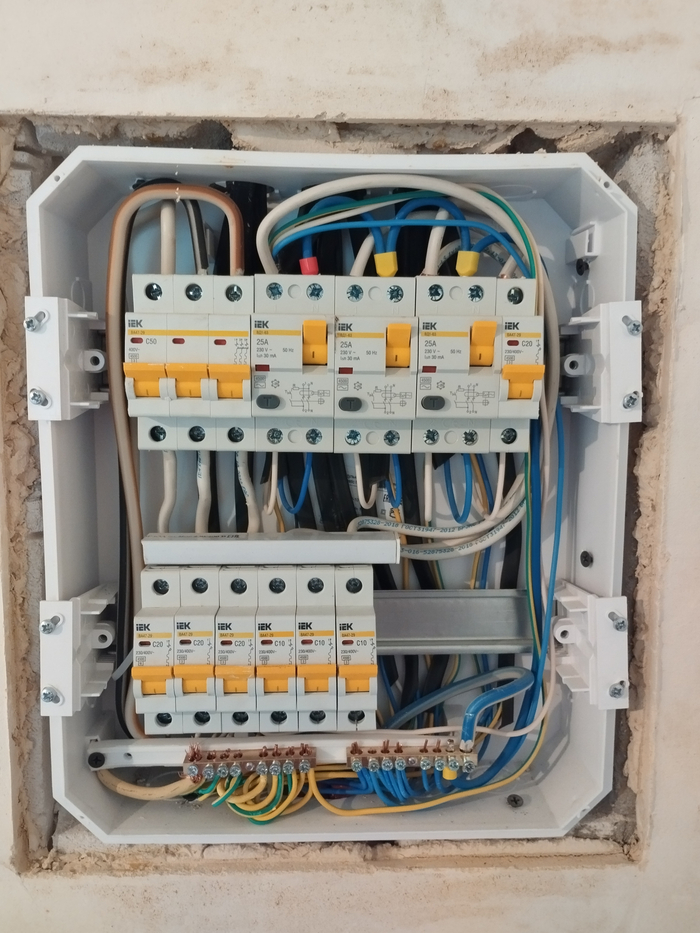

Что-то психанул и решил, пока делаю ремонт в доме, перебрать щит от застройщика (он на последнем фото).
Очевидно, что все мои "хотелки" в этот щит уже не засунуть, и без того тесно. Дополнительно уже проложил отдельные линии на духовой шкаф, 2 линии на кондиционеры (всего 4шт), теплый пол террасы, электрику хозблока (там пара розеток будет + лампа Ильича), РКН*3, не говоря уже про АВР.

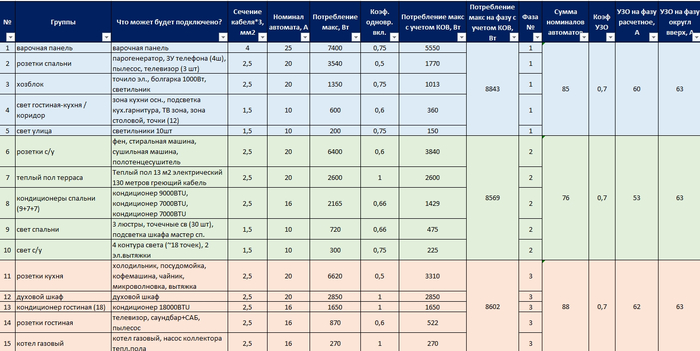

По дому: 105м, кухня-гостиная, 3 спальни, 2 СУ, наружные светильники; отопление газовое (теплый пол + радиаторы), эл.теплый пол бросил только на террасу в стяжку (которую когда-нибудь планирую застеклить). По сути все потребители попытался описать в таблице, разбросал по группам, группы - по фазам, чтоб более или менее равномерно было.

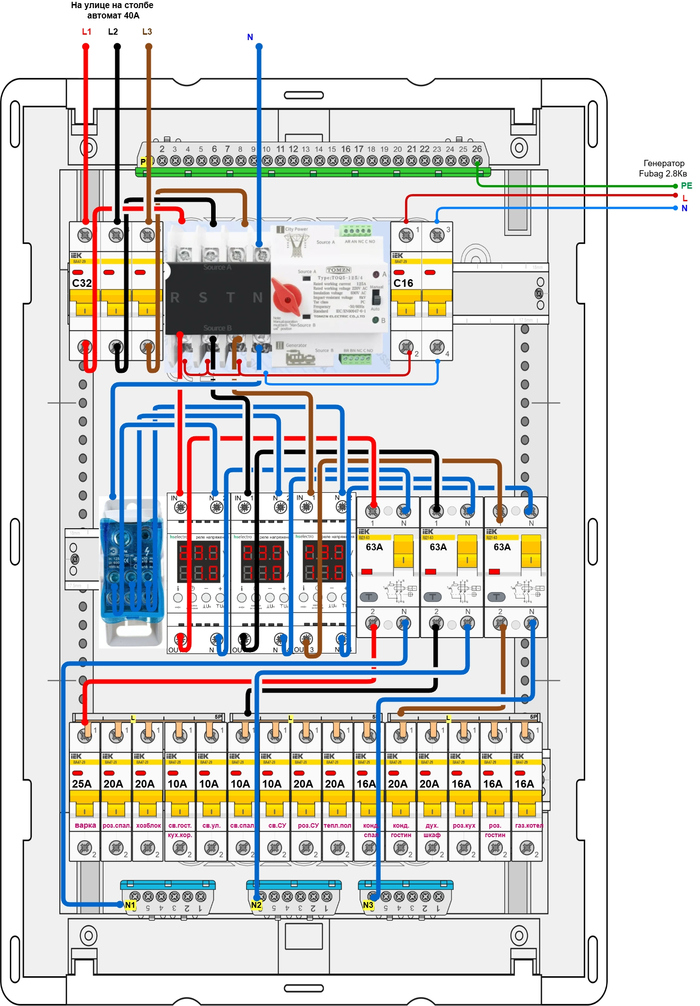

Набросал схему сборку. По ощущениям мог с нолём накосовертить.
Также поясню: щит со счетчиком и автоматом на 63А висит на столбе у дома, далее на столбе вводной на 40А (сейчас в доме по-дурацки стоит на 50А; в принципе можно на столб переместить этот на 50А, а в дом - на 40А; сейчас в щит нарисовал 32А - ХЗ, как лучше). На схеме на 2,5мм2 стоят автоматы и 16А, и 20А - дело в том, что 20А хочу оставить "застройские" (вроде, крамольного в этом нет ничего), все новые покупал уже на 16А. На варочную панель по схеме стоит - 25А, т.к. протянут провод 4мм2.
Если это важно, АВР на 125А, РКН на 63А.
P.S. Прошу не отправлять меня к электрикам за деньги - тут вопрос не только в экономии; для меня, считайте, это дело принципа самому разобраться и сделать. Если не хотите или не можете помочь, можно просто пройти мимо.
От Константина Барбашина.
Коллеги, что посоветуете подписчику?
