StrikeMaster: австралийская ракетная установка прошла испытания в Норвегии

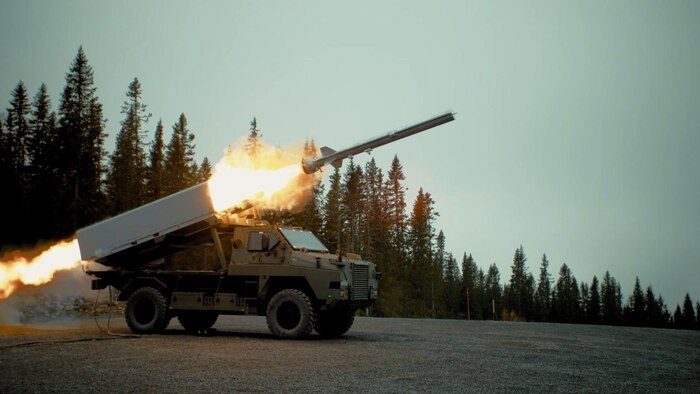

В Норвегии состоялись совместные испытания пусковой установки StrikeMaster — перспективного ракетного комплекса, разработанного в Австралии. Тестирование проводили компании Kongsberg и Thales.
Что такое StrikeMaster?
Это мобильная ракетная система, смонтированная на базе бронеавтомобиля Bushmaster. Её ключевая особенность — два пакета для запуска крылатых ракет NSM (Naval Strike Missile).
О ракетах NSM
Дальность: 185 км;
Боевая часть: 120 кг;
Изначально создавалась как противокорабельная, но может применяться и по наземным целям;
Отличается высокой точностью и способностью маневрировать на подлёте к цели.
Сравнение с аналогами
По конфигурации StrikeMaster напоминает американскую беспилотную систему NMESIS, которая уже стоит на вооружении морской пехоты США. Это говорит о том, что австралийская разработка соответствует современным трендам в области мобильных ракетных комплексов.
Перспективы
Сейчас Австралия стоит перед выбором:
заказать StrikeMaster;
закупить дополнительные РСЗО M142 HIMARS.
Решение будет иметь важное значение для оборонной стратегии страны и может повлиять на расстановку сил в регионе.
StrikeMaster демонстрирует тенденцию к созданию универсальных мобильных ракетных систем, способных:
быстро менять позиции;
работать по разным типам целей (море/земля);
интегрироваться в современные системы управления огнём.
Авианосец очень устойчив к повреждениям, и из всех существующих кораблей в мире может считаться самым устойчивым. Особенности его конструкции делают его очень труднопотопляемым и очень ремонтопригодным - повреждение взлетной палубы на полосе, как и более серьезные атаки, уже случались с авианосцами и не сказались на эффективности их применения. После сравнительно быстрого ремонта самолеты снова смогли взлетать и выполнять свои функции. А недостаток вооружений авианосец компенсирует кучей оружия на кораблях группировки, не говоря уже о боевых возможностях перевозимой авиации.
Единственный минус - после кустарного ремонта на плаву их все же нужно толком ремонтировать в доках, и вот это уже долго и дорого. Очень дорого.
5,45-мм опытный малогабаритный автомат Е. Ф. Драгунова (МА)
Конструктор-оружейник Алексей Драгунов – сын Е. Ф. Драгунова с автоматом МА. Он принимал непосредственное участие в испытаниях малогабаритного автомата. Фото Михаила Дегтярёва
Полвека назад Евгений Фёдорович Драгунов начал разработку малогабаритного автомата, получившего рабочее название МА. Первая в публичном пространстве статья о нём появилась в нашем журнале 25 лет назад (№ 1/2000). Учитывая очевидную связь между МА и современным проектом АМ-17, я считаю важным напомнить любителям оружия историю вопроса в веб-версии. Кстати, обращу особое внимание на то, что статья была написана сыновьями выдающихся отечественных оружейников: Алексеем Драгуновым и Виктором Калашниковым. На тот момент Алексей Евгеньевич работал на «Ижмаше» ведущим конструктором, а Виктор Михайлович занимал должность начальника бюро. Фото в современной версии статьи будут свежие, сделанные мной в Ижевске в 2023-2025 гг., поскольку они качественнее тех снимков, которые я делал четверть века назад в полевых условиях (прямо на асфальте около входа в 40-й отдел) ещё на плёночную камеру. Гл. редактор журнала «Калашников», Михаил Дегтярёв
За свою жизнь Евгений Фёдорович Драгунов разработал около тридцати различных образцов стрелкового оружия, среди которых спортивные винтовки С-49, ЦВ-50, «Стрела», «Зенит», «Тайга», снайперская винтовка СВД и поступивший на вооружение МВД уже после смерти конструктора пистолет-пулемёт КЕДР (Конструкция Евгения Драгунова).
Авторы - Алексей Евгеньевич Драгунов и Виктор Михайлович Калашников. Материал опубликован в журнале «КАЛАШНИКОВ» в январском номере за 2000 г.
Специалистам оружейникам знакомы магазинный карабин под патрон обр. 1943 г., модернизированная снайперская винтовка на базе винтовки обр. 1891/30 гг., автоматическая винтовка В-70 на базе СВД, тренировочная снайперская винтовка ТСВ под малокалиберный патрон и ряд других моделей.
К малоизвестным образцам относится и остававшийся до некоторых пор «за кадром» автомат под патрон 5,45×39, получивший рабочее название МА (малогабаритный автомат).
5,45-мм опытный малогабаритный автомат МА. Приклад сложен. Это второй вариант автомата, внешне отличающийся от первого изменённой формой цевья и накладкой цевья с пластмассовым намушником. Фото Михаила Дегтярёва
Целью опытной работы было создание малогабаритного оружия для экипажей танков и САУ, расчётов артиллерийских орудий и ракетных установок и т. п., то есть военнослужащих, для которых автомат являлся оружием самообороны. Одним из требований технического задания было широкое применение в конструкции деталей из пластмассы.
В то время, когда началась работа над МА (1975 г.), в отделе главного конструктора «Ижмаша» уже проводились работы по изготовлению ряда деталей автомата АК-74 из литьевой пластмассы — стеклонаполненного полиамида. В результате автомат получил помимо пластмассовых магазина и пистолетной рукоятки, новые приклад, цевьё и ствольную накладку.
Проектирование деталей из пластмассы имеет ряд особенностей. Пластмассовая деталь становится выгодной и даёт ощутимое снижение трудоёмкости, когда в ней нет арматуры (это в идеальном случае) или количество заливаемых в пластмассу металлических деталей минимально. Но наиболее распространённая компоновка отечественного оружия, когда подвижные части располагаются в коробке, закрытой сверху отделяемой крышкой, не позволяет сделать корпусную деталь неармированной. Неизбежно требуется заливать в пластмассу направляющие для подвижных частей, отражатель, связывать силовой конструкцией передний вкладыш и затыльник коробки. Фактически получается металлическая конструкция, «облитая» сверху пластмассой.
Затворная рама и затвор автомата МА. Фото Михаила Дегтярёва
Для того чтобы получить полноценную корпусную деталь, Евгений Фёдорович применил оригинальную компоновку. Верхняя часть конструкции состоит из ствола с низкой ствольной коробкой, в которой как бы подвешены затвор с затворной рамой. К переднему вкладышу ствольной коробки шарнирно прикреплена пластмассовая ложа, в которой размещён ударно-спусковой механизм. К ложе в задней части присоединён складывающийся приклад. При сборке ложа фиксируется относительно ствольной коробки возвратным механизмом. Для этого в ложу залита единственная армирующая деталь с отверстием под выступ возвратного механизма.
Неполная разборка автомата МА (УСМ не извлечён). Фото Михаила Дегтярёва
Принцип действия автоматики — отвод пороховых газов. Запирание — поворотом затвора, на три боевых упора. Курковый ударно-спусковой механизм обеспечивает ведение одиночной и автоматической стрельбы. Питание патронами осуществляется из штатного магазина АК-74.
Для того чтобы сократить высоту ствольной коробки и сделать разборку более удобной в конструкции автомата, применён толкатель раздельный с затворной рамой. Отверстие газовой камеры сквозное, а роль передней стенки выполняет пробка, одновременно являющаяся фиксатором пламегасителя.
Традиционно для Драгунова ударно-спусковой механизм выполнен отдельной сборкой. Она крепится в ложе выступающими концами оси курка и цапфами опоры боевой пружины. Механизм сделан по схеме с изменением направления действия момента боевой пружины, называемой в обиходе для краткости схемой с «завалом курка». В качестве боевой пружины используется пружина, работающая на сжатие.
Вид сверху на ударно-спусковой механизмом внутри спусковой коробки. Фото Михаила Дегтярёва
При взведении курка направление действия усилия боевой пружины переходит через ось вращения курка и пружина начинает отжимать курок от затворной рамы. Курок переходит «мёртвую точку» и перестаёт взаимодействовать с подвижными частями, тем самым исключается трение между курком и рамой в конце отката и при накате.
При приходе в переднее положение затворная рама нажимает на автоспуск и выводит курок из-за «мёртвой точки». Аналогичная схема работы спускового механизма ранее была применена в пистолете-пулемёте ПП-71 (КЕДР).
Переводчик расположен в ложе у переднего края спусковой скобы с правой стороны. Он имеет три установки — «П» (предохранитель включён), «АВ» (автоматическая стрельба) и «ОД» (одиночная стрельба). В положении «П» флажок переводчика выходит в отверстие спусковой скобы. Это позволяет одновременно с охватом рукояти на ощупь определить положение переводчика. Длинное перо переводчика при установке «П» находится в верхнем положении, препятствуя движению затворной рамы.
Переводчик-предохранитель автомата МА. Фото Михаила Дегтярёва
Первые образцы автомата имели ствольную накладку, состоящую из левой и правой половинок (аналогично СВД). При дальнейшей работе над конструкцией узел был изменён. В последующих образцах он состоит из подпружиненного цевья и накладки. Обе детали, как и ложа, отлиты из полиамида.
Прицел автомата диоптрический. Он имеет две установки дальности стрельбы — 300 и 500 м. Основание прицела поворачивается относительно ствольной коробки, выполняя функции защёлки возвратного механизма. При разборке автомата для того, чтобы сдвинуть возвратный механизм вперёд и разъединить ствольную коробку с ложей основание прицела необходимо повернуть на 90°. Такая конструкция свела к минимуму возможность неправильной сборки, так как если основание прицела не встало на место, прицеливание из автомата невозможно.
Приклад автомата складывается на верхнюю часть ствольной коробки. Форма деталей отработана таким образом, что при складывании приклада поперечный габарит автомата не увеличивается, а сам приклад не мешает прицеливанию. Защёлка, фиксирующая приклад в разложенном положении, находится в задней части ложи. Фиксация приклада в сложенном положении осуществляется второй защёлкой, расположенной на прикладе таким образом, чтобы нажатие на защёлку и откидывание приклада можно было произвести одним движением.
Вид сверху на автомат МА со сложенным прикладом. Фото Михаила Дегтярёва
Пламегаситель первой модификации автомата МА по конструкции аналогичен пламегасителю АКС-74У. Впоследствии для усиления гашения дульного пламени и создания компенсирующего эффекта в передней части пламегасителя были введены несимметрично расположенные щели.
Первые испытания автомата показали жизнеспособность конструкции, но отдельные узлы и детали требовали доработок. При испытаниях в затруднённых условиях ударно-спусковой механизм давал осечки. Это происходило из-за недостаточного хода автоспуска, не обеспечивавшего надёжный вывод курка из-за «мёртвой точки». Для устранения задержки требовалось произвести перекомпоновку механизма.
Следует отметить, что схема с «завалом курка» оказалась, что называется, «палкой о двух концах». С одной стороны, исключается торможение затворной рамы о курок, но с другой стороны при приходе в переднее положение, раме для того, чтобы вывести курок из-за «мёртвой точки» необходимо преодолеть усилие сжатой боевой пружины, что вызывает значительные потери энергии подвижных частей в конце наката. Пришлось несколько раз менять конструкцию и размеры толкателя в газовом узле. Из-за меньшей, чем у толкателя СВД длины, он потерял упругость и начал деформироваться при работе.
К деталям из пластмассы серьёзных претензий не было. Правда, во время испытаний на служебную прочность при падениях на пистолетную рукоятку автомат повёл себя необычно. Пластмассовая ложа амортизировала при ударе о бетон и автомат, как мячик, подпрыгивал почти на метр.
5,45-мм опытный малогабаритный автомат МА с прикладом в боевом положении и 45-зарядным магазином от ручного пулемёта РПК-74. Фото Михаила Дегтярёва
По кучности стрельбы одиночным и автоматическим огнём из различных положений автомат показал практически те же результаты, что и АКС-74У. Как у многих короткоствольных образцов оружия под мощный патрон, у автомата МА был несколько увеличен разброс попаданий по вертикали, однако для решения возлагаемых на него задач, кучность стрельбы была достаточна.
Одним из достоинств МА было верхнее расположение приклада. Образец получился плоским, без выступающих (кроме рукоятки перезаряжания) частей. Это обеспечило удобство переноски автомата на ремне во всех положениях.
Расчётная трудоёмкость изготовления автомата МА была сопоставима с трудоёмкостью изготовления АК-74.
Однако к моменту появления окончательно сложившейся конструкции автомата МА, Министерством обороны уже было принято решение о принятии на вооружение АКС-74У. Исходя из того, что иметь на вооружении два различных по конструкции, но равных по техническим характеристикам образца было нецелесообразно, дальнейшие работы по автомату МА были прекращены.
Автомат МА стал последней крупной работой Евгения Фёдоровича Драгунова, которую он провёл от осевой линии на листе ватмана до сборки и испытания опытных образцов...
Вообще, если взять все проекты "суперлинкоров", можно увидеть что они оказались тупиковой веткой развития, хотя вера в "вундерваффе" была сильна, но даже японцы признавали что Ямато бесполезен и дали ему прозвище "плавучий отель Ямато".
Почему же линкоры потеряли свою эффективность? Да все просто - дальность морской авиации сильно превышает дальность эффективной стрельбы из самого крупного калибра, да и сколько зениток ты на корабль не воткни, все равно он остается уязвимой целью, которую в случае повреждений придется долго и дорого чинить. Да, ордер эскадры может обороняться от самолетов эффективнее, но, как показывает практика, того же Мусаси сильно повредили и в итоге утопили хотя он шел в довольно сильном ордере артиллерийских кораблей.
У японцев была еще одна беда - сами зенитки, фактическое отсутствие среднекалиберной зенитной артиллерии (как 40 мм Бофорс у американцев) давало огромную дыру в защите корабля 127 мм уже не эффективны, 25 мм еще не достают, летай не хочу в этом "окне" да и вообще управление зенитным огнем было слабым (иногда даже вручную, офицер палкой показывал куда палить) оставался лишь один вариант - увеличивать кол-во стволов на корабле, помогало слабо - вон Ямато утыкали 25 мм автоматами как ёжика (до 52 строенных 25 мм зениток!), но не помогло...
Хотя у японцев вообще странного было много - суперлинкоры берегли, берегли (для чего???) и в итоге бесполезно потеряли оба. При этом додумались авианосцы выдвигать вперед эскадренного ордера, находись они внутри, хрен его знает как бы оно там пошло в битве за Мидуэй.
Теперь можно подумать что и авианосцы доживают свой век, подтвердить или опровергнуть это сложно ибо не было (надеюсь и не будет) в наш век крупных морских сражений. Но как ИМХО АУГ сейчас огромная цель в основе которой здоровенный и довольно-таки слабозащищенный авианосец у которого из вооружения (кроме зенитного) только самолеты, одно попадание в полетную палубу и он становится бесполезным. Думаю что будущее за малыми кораблями, те же эсминцы (хотя современный эсминец ни разу не маленький кораблик), фрегаты, корветы, носители ракетного и дронового вооружения всех видов, ну и ПЛ, там пока что без человека никак не обойтись, да и современные ПЛ одиночки, это не "волчьи стаи" Деница.
Российские ударные беспилотники "Герань", атаковавшие цели в Чернигове, оказались оснащены обновленными модулями автонаведения, селекции целей и системой распознавания объектов на поверхности. По данным Telegram-канала "Военная хроника", их технологический уровень значительно превосходит предыдущие версии, что фактически выводит эти дроны в отдельный класс вооружений - между крылатыми и авиационными ракетами.
Военная история знает немало парадоксов. Один из самых дорогих и вопиющих — это японский авианосец "Синано". Хотя его судьба — закономерный итог того, что бывает, когда гигантскую амбицию пытаются слепить из того, что было. В дикой спешке и общей панике.
Изначально, перед Второй Мировой войной Япония строила неведомые доселе корабли. По размерам, массе и вооружению. То были линкоры типа "Ямато". "Синано" должен был стать третьим таким монстром.
"Синано". Источник - Википедия
Надо сказать, что "Ямато" — самые большие в истории человечества линейные корабли. Судно такого класса по водоизмещению почти на 40 % превосходило печально известный "Титаник". Хоть и нелепо сравнивать пассажирский круизный лайнер и боевой линкор. Но для наглядности пойдет.
Так вот, "Синано" заложили в мае 1940 года, и все шло по плану. Пока в июне 1942 года японский императорский флот не получил по зубам от американцев у Мидуэя, потеряв четыре лучших авианосца.
Тут в японский штабах началась та самая "творческая паника". Решение было гениальным в своей простоте: "А давайте недоделанный линкор быстро-быстро переделаем в авианосец!". Как будто можно взять бронированный танк, и на коленке сделать из него топливозаправщик для аэродрома. Классическая импровизация на грани фола...
Работали в атмосфере безумия. Переделывали о оснащали корабль днем и ночью, под свист американских бомб. Главная проблема была в том, что корпус линкора — это вам не каркас авианосца. Это – тяжелая, неповоротливая крепость на плаву, напичканная броней. Чтобы втиснуть туда ангары, топливо и боеприпасы для самолетов, пришлось резать водонепроницаемые переборки, варить швы кое-как и почти наугад ставить системы вентиляции.
Экипаж набрали в последний момент. Моряки не знали корабль и друг друга. В общем, готовили боевую единицу по принципу "и так сойдет". Понадеявшись на японское "Авось"...
На бумаге это был инженерный шедевр. При полном водоизмещении в 71 890 тонн корабль стал крупнейшим авианосцем времен Второй мировой и на 15 лет после нее. Только в 1960 году его превзойдет размерами авианосец США "Enterpris". Но тот уже будет атомным.
Броневые плиты полетной палубы у "Синано" могли выдержать попадание 500 фунтовых авиабомб. Корабль мог нести до 47 боевых самолетов.
28 ноября 1944 года, после всего десяти дней испытаний, "Синано" получил приказ срочно идти своим ходом из порта базирования в безопасное место. Подальше от американских авианалетов. Командование знало, что в море тоже неспокойно. Там рыщут подлодки США, но верило в толстую броню судна и скорость в 20 узлов.
"Он же большой и бронированный, америкосам его не взять!" – наверное вслух думали адмиралы, щуря узкие глаза. В этом и была роковая ошибка. Правда, "Синано" все же дали тройку эсминцев для прикрытия.
В походе, в ночь с 28 на 29 ноября его выследила американская подлодка USS Archer-Fish под командованием Джозефа Энрайта. "Синано" действительно шел быстро – почти на 20 узлах. И субмарина почти "выдохлась", пытаясь его догнать.
Но тут на авианосце стал греться подшипник одного из гребных валов, и японцы снизили скорость. Это решило исход дела. Выйдя на дистанцию залпа, в 3:17 ночи подлодка выпустила шесть торпед. Четыре попали в правый борт, примерно в его центральную часть. Здесь на корабле и вскрылись все недоделки с переделками. Подвели некачественные переборки. Необученная команда не смогла бороться за живучесть. А вода хлестала внутрь. Как на грех, насосы для откачивания еще не поставили...
"Синано", этот стальной колосс, продержался на плаву всего 7 часов, и примерно в 10:55 29 ноября утонул в 65 милях от ближайшего побережья. Часть команды удалось поднять на эсминцы сопровождения. А вот почти полторы тысячи моряков впоследствии были объявлены пропавшими без вести.
Самый большой авианосец в мире не был побежден в честном бою. Корабль словно отправили на убой. Его недолгий путь из дока прямо на дно океана — памятник не воинской доблести, а стратегическому просчету. Теперь "Синано" навсегда остался символом того, как гигантомания, рожденная наспех и в панике, обречена на полный провал.
Если вам любопытно каждый день узнавать об интересной технике и ее истории, приглашаю по ссылке на канал "ТехноДрама"
Речь про Геометрическую Волновую Инженерию (ГВИ) - технологию, которая могла бы вывести системы "Щита" и "Меча" на уровень чистой Sci-Fi, создавая оружие на новых физических принципах.
🧠 Суть ГВИ: Никаких гигаватт, только форма!
Забудьте про гигантские антенны и безумную мощность. Суть проста и элегантна:
Пассивное управление любыми типами волн в любом диапазоне.
Достигается это за счёт точной геометрии специальных псевдоповерхностей с внутренней переменной отрицательной кривизной (привет, ваша любимая геометрия!).
Только форма - и волна делает именно то, что нужно.
🤬 Вердикт академиков: "околонаучный бред!"
🗡️ МЕЧ: Оружие, которое выглядит как щит
1. Невидимый скальпель 🔪
Супер-фокус: Пассивные элементы формируют луч, который вообще не расширяется.
Итог: Идеальная подсветка цели, а тебя не видно вообще.
2. Плазма из ниоткуда (молния без тучи) ⚡
Псевдоповерхность фокусирует СВЧ в точку в километре от тебя.
БУМ: Воздух ионизируется , появляется плазменный шар.
Эффект: Электроника горит, сенсоры слепнут, а пехота получает удар током на расстоянии.
3. Волновой взлом электроники 💀
Точный резонанс на микроуровне.
Объект едет, а у него внезапно глохнет двигатель, электроника показывает "хрень".
Следов нет: Ни нагрева, ни повреждений, просто "внезапно всё умерло".
4. Не летальное, но адское 🤮
Инфразвук + точная фокусировка.
Результат: Весь взвод падает, блюёт и теряет сознание. Сбивается сердцебиение, начинается паника. При этом — ни единой царапины.
🛡️ ЩИТ: Невидимость, рентген и мозг радара
1. Полная невидимость (многодиапазонный стелс) 👻
Объект для радара выглядит как дерево.
Для тепловизора выглядит как куст.
Для гидроакустики выглядит как обычный шум.
Полный маскировочный хамелеон.
2. Волновой рентген (видим сквозь всё) 👁️🗨️
Видим сквозь бетон, землю, туман, песок.
Подземные бункеры, мины, замаскированная техника - всё как на ладони в 3D.
3. "Умный" радар (анти-рой) 🛰️
Без движущихся частей. Мгновенно перекидывает луч в любую точку.
Держит 1000 целей одновременно. Рой дронов? Да хоть 50 000 — ему пофиг!
4. Акустическая Невидимость 🤫
Объект едет по городу, но для противника он абсолютно бесшумный.
Шум гасится противофазой (активное шумоподавление, доведённое до абсолюта).
🔥 САМОЕ ЖЁСТКОЕ (Тут уже не шутки!)
1. Фотонная Бомба 💥
свет из псевдоповерхностного резонатора выпустил за пикосекунду.
Яркость в тысячи раз выше Солнца.
2. Волновой отпечаток (прощай, стелс!) 👋
Система видит любой объект по искажению пространства вокруг него (как тепло от двигателя, но гораздо точнее).
Стелс-самолёты больше не работают. Вообще. Никакие.
И многое, многое другое, которое здесь не представлено...
❓ А что думаешь ты?
Уже можно начинать минусовать рейтинги и писать отзыв в грубой форме,
В новой статье расскажу о самом нетипичном для СССР вертолете, который добрался до серийного производства — Як-24. Его нередко называют «русским Чинуком», что совсем некорректно, поскольку он впервые полетел за девять лет до американца

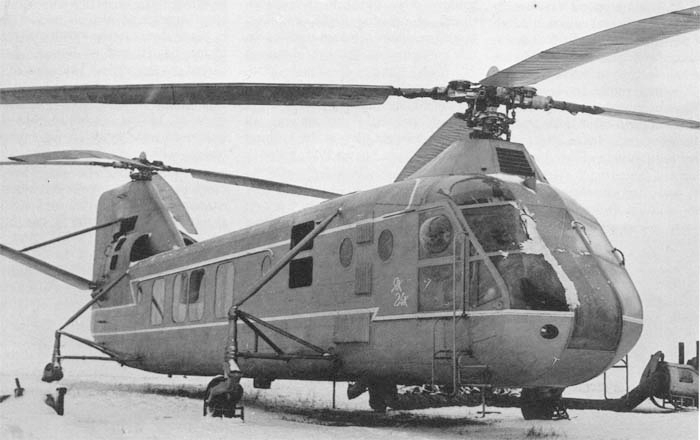

Ранний Як-24
И пусть «летающий вагон» эксплуатировался совсем недолго, он все равно оставил свой след в истории отечественной авиации.
Вертолеты КБ Яковлева
Мы привыкли, что вертолеты в нашей стране разрабатываются в двух КБ — Миля и Камова. Но до 1960-х годов этой тематикой занималось и КБ Яковлева.
Первым опытом стал вертолет ЭГ (Экспериментальный Геликоптер), выполненный по соосной схеме при участии специалистов КБ Камова. Первый полет состоялся в декабре 1947-го, а уже в следующем году проект закрыли из-за технических проблем.
ЭГ-1. Мне ведь не одному кажется, что он чем-то напоминает Ка-52?
В мае 1948 года впервые взлетел другой вертолет КБ Яковлева — Як-100. Он уже был построен по схеме с одним несущим винтом.
Як-100
Вертолет показал достойные характеристики и успешно прошел испытания, завершившиеся в 1950 году. Однако уступил в конкурентной борьбе Ми-1, который было решено запустить в серийное производство.
Задание на проектирование легкого вертолета с одним несущим винтом коллективам Миля и Яковлева выдали под впечатлением от успешной эксплуатации американцами вертолета Сикорского H-5, начавшейся еще в 1945 году. И если Ми-1 получился внешне оригинальным вертолетом, то Як-100 обладает значительным сходством с американцем.

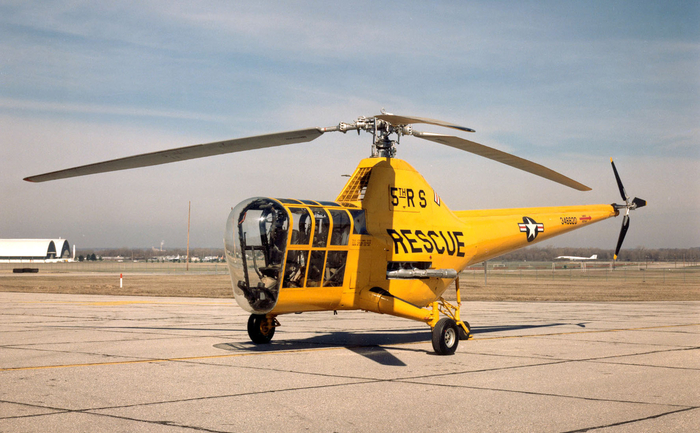

YH-5A — модификация H-5
Таким образом, когда в сентябре 1951 года КБ получило задание на новый тяжелый (по тем временам) вертолет, внутри коллектива уже имелась группа опытных конструкторов по вертолетной тематике. Возглавили ее Николай Кириллович Скрижинский и Петр Дмитриевич Самсонов, также одну из ключевых ролей играл еще не достигший 30 лет Игорь Александрович Эрлих, который позднее станет главным конструктором Як-24 и всего «вертолетного» филиала КБ Яковлева.
Создание
Рекордные сроки
Новый вертолет был разработан в очень сжатые сроки. В работах участвовали не только яковлевцы, но и специалисты ЦАГИ, ЦИАМ, ВИАМ, НИАТ, НИСО, ЛИИ и ряда других организаций. Разработка стартовала 24 сентября 1951 года, а уже 10 декабря макетная комиссия одобрила макет и эскизный проект новой машины.

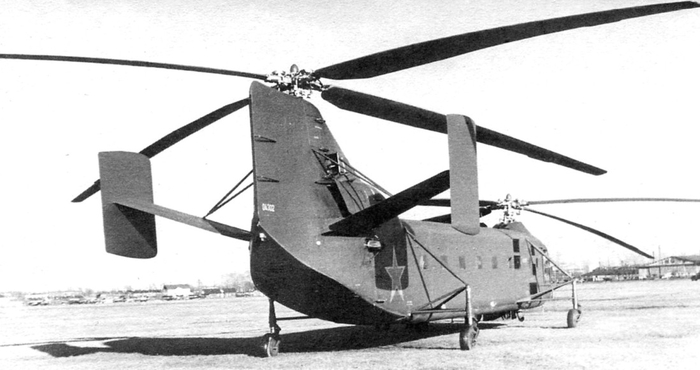

Первый опытный Як-24
Уже в к 1 июня 1952 года на заводе №272 МАП (позднее переименован в Ленинградский Северный завод) собрали первые два опытных экземпляра для летных испытаний. Ну а первый полет состоялся 3 июля, то есть через 9 месяцев и 10 дней после официального начала работ.
Конструкция
Не раз встречал утверждение, что небывалая быстрота разработки во многом обеспечивалась тем, что винтомоторная группа была позаимствована у вертолета Ми-4.
Однако это не совсем так, поскольку работы по машинам шли одновременно: милевский вертолет полетел впервые всего на месяц раньше, а винтомоторную группу разрабатывали сразу под две машины. Но ускорению работ явно способствовало использование уже давно выпускаемого промышленностью двигателя АШ-82.

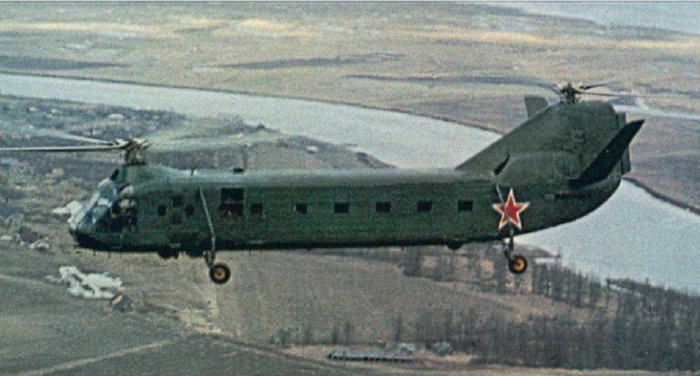

Первый опытный Як-24 в полете

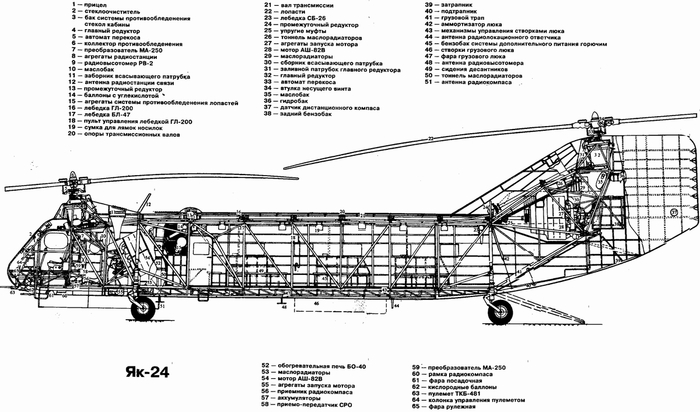

Фюзеляж представлял собой сварную ферменную конструкцию, обшивка состояла из листов дюралюминия и окрашенного полотна. В носовой части располагалась трехместная кабина для двух летчиков и радиста-стрелка. Он при необходимости вел огонь из пулемета, но не со своего штатного места, а сидя на коленях в передней части кабины перед рабочими местами летчиков.
Над кабиной находился передний несущий винт, редуктор и автомат перекоса, а двигатель располагался между кабиной летчиков с отсеком радиооборудования и грузовой кабиной. Интересно, что АШ-82 был мотором воздушного охлаждения и на самолетах охлаждался набегающим потоком воздуха. В Як-24 охлаждение обеспечивалось принудительной системой охлаждения.
Задняя винтомоторная группа располагалась в районе хвостового оперения. Моторы были синхронизированы между собой с помощью вала, который проходил через потолок. В случае отказа одного из двигателей, Як-24 мог безопасно приземлиться за счет работы второго.
Внутри грузовой кабины Як-24. Хорошо видна ее ферменная конструкция
Грузовая кабина длиной 9,45 м была по-настоящему просторной по тем временам. В нее помещалось до 19 вооруженных десантников или 12 раненых в сопровождении санитара. Также имелась возможность перевозить легкие автомобили, пушки калибром до 76 мм и минометы до 120 мм. В задней части имелся трап для удобной погрузки. Предельная масса полезной нагрузки составляла 2000 кг.
Как уже упоминалось выше, фюзеляж представлял собой ферменную сварную конструкцию, что позволило уменьшить вес и ускорить проектные работы. Дело в том, что в 1951 году началось производство планера Як-14, имевшего аналогичную конструкцию. Наработки по нему как раз пригодились при создании вертолета.
Нельзя не отметить, что Як-24 как внешне, так и по компоновке обладает серьезным сходством с британским пассажирским вертолетом Bristol Type 173: особенно бросается в глаза оперение с поперечным V как на ранних Як-24. Вертолет создавался с 1948 года и впервые взлетел в марте 1952-го, то есть за четыре месяца до первого полета Як-24. Не исключаю, что какие-то решения у британцев позаимствовали.
Bristol Type 173
Испытания
Уже в первом полете 3 июля 1952 года на некоторых режимах выявились сильные вибрации, которые негативно влияли на самочувствие экипажа и в дальнейшем могли привести к разрушению элементов конструкции вертолета.
Для устранения проблемы решено было изменить виброхарактеристики лопастей, укоротив их на 50 сантиметров. Вибрации после этого уменьшились, но за это пришлось расплатиться ухудшением летных характеристик.

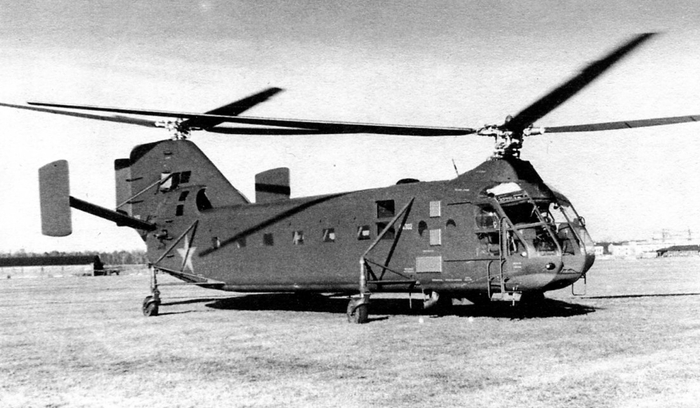

Один из ранних Як-24
Заводские испытания были официально завершены в ноябре 1952 года. В ходе них два опытных вертолета провели 141 полет продолжительностью в 36 часов и 6 минут. Заключение по испытаниям было в целом благоприятным, но отмечались и явные недостатки: левый крен на разгоне и сильную тряску на скоростях порядка 40 км/ч. На этом режиме победить ее так и не удалось.
Далее вертолеты отправлялись на государственные испытания, которые уже проходили с серьезными трудностями. Уже спустя несколько полетов опытный вертолет во время гонки двигателей оторвался от привязи и отправился в неконтролируемый полет. На борту находился только техник, который смог быстро выключить моторы и машина рухнула с высоты 8 метров. Техник выжил, но вертолет восстановлению не подлежал.
Вскоре потеряли и машину, проходившую 300-часовые ресурсные испытания на привязи. На 178-м часу из-за усталостных напряжений разрушились узлы крепления рамы заднего двигателя. Мотор вместе с редуктором завалился вперед, лопасти винта ударили по фюзеляжу. Из разорванных топливных магистралей хлынул бензин и загорелся. Машина полностью сгорела.
Больше опытные машины не теряли, но испытания шли тяжело. Вертолет трижды предъявляли на испытания после устранения недостатков — в основном доработки касались усиления конструкции.
Весной 1955 года главком ВВС Жигарев подписал акт по результатам госиспытаний, к которым был приложен список из 274 недостатков для устранения. Правда большую их часть к тому моменту уже исправили. Главным недостатком в отчете назывался практический потолок, который не соответствовал ТТЗ (4200 вместо 5500 метров). Летчики же отмечали недостаточную устойчивость по всем каналам управления.
Было решено построить серию из 10-15 вертолетов для более полного выявления возможностей и изучения особенностей эксплуатации в ВВС.
Як-24 благоволил Маршал Жуков, ставший в феврале министром обороны. После осмотра техники на аэродроме ЛИИ зимой 1955 года он попросил главкома ВВС ускорить поступление в войска нового тяжелого вертолета.
Не стоит думать, что маршал Победы протолкнул какой-то заведомо ненадежный вертолет. После потери двух машин на земле больше серьезных происшествий до конца государственных испытаний не было. Надежность машины подтверждалась дальними перелетами из Ленинграда в Москву, которые в том числе осуществлялись в неблагоприятных погодных условиях.
Звездный час
Летом 1955 года Як-24 был впервые продемонстрирован широкой публике на воздушном параде в Тушино. Еще через год вертолеты показали повторно, тогда четверка Як-24 не просто пролетела, а высадила десант с техникой.
Як-24 на воздушном параде в Тушино
В качестве подтверждения высоких характеристик машины, 17 декабря 1955 года на Як-24 были установлены два мировых рекорда, официально зарегистрированные ФАИ.
Международная авиационная федерация (ФАИ, Fédération Aéronautique Internationale, FAI) — международная организация содействия авиации и космонавтики. Одним из видов деятельности организации является установка стандартов и регистрация рекордов в авиации и космонавтике.
В тот день удалось поднять груз весом 4 тонны на высоту 2902 метра и груз в 2 тонны на высоту 5082 метра. При этом участвовавший в рекордных полетах летчик-испытатель Милютин утверждал, что это не предел для машины. Отметим, что это были первые советские авиарекорды, официально зарегистрированные ФАИ.
Серия и новые проблемы
К сожалению, с началом серийного производства проблем стало только больше. Во-первых, снова проявились сильные вибрации: вертолет трясло так, что летчиков подкидывало на креслах.
Вскоре причину удалось установить: вибрация возникала в из-за взаимодействия вертикальных упругих изгибов фюзеляжа и колебаний системы управления общим шагом переднего и заднего винтов, соединенных между собой жесткой проводкой управления, которая была подвешена на качалках вдоль потолка фюзеляжа. После замены проводки на мягкую вибрации уменьшились.
Правда радоваться было рано: в 1955 — 1957 годах зафиксировано три случая, когда Як-24 резко сваливался в глубокое скольжение с креном до 70 градусов. К счастью, благодаря выучке экипажей во всех трех случаях обошлось без жертв, да и вертолет получил повреждения лишь в одном случае.
Як-24 с переработанным оперением
Чтобы избежать подобных ситуаций в дальнейшем, были внесены существенные изменения в конструкцию. Во-первых, заменили V-образное оперение с углом развала 45° на новое с углом в 20° и вертикальными прямоугольными шайбами, установленными под углом 3,5°. Также модернизации подверглась система управления: обратимое поперечное бустерное управление заменили на необратимое и сняли инерционные демпфера. Полностью проблему с поперечной управляемостью эти меры не решали, но изменения все равно делали вертолет безопаснее, поэтому их внедрили на всех произведенных позднее машинах.
Як-24 с переработанным оперением
К концу 1959 года все серийные вертолеты дооснастили автоматом парирования АП-120М, которые существенно улучши управляемость. В отчете об испытаниях летчики указывали, что вертолет с установленным аппаратом позволяет полет и висение с брошенным управлением, чего нельзя делать на Як-24 и Ми-4. Также появилась возможность эффективного применения неуправляемых ракет, поскольку теперь можно было прицеливаться с достаточной точностью и выводить вертолет на пикирование с углом 20°. Но новое вооружение «летающий вагон» так и не получил.
Эксплуатация в ВВС
Опытная эксплуатация Як-24 проходила в 652-м вертолетном полку ВВС Московского военного округа в Торжке. Всего с 1956 по 1959 годы туда поступили 33 вертолета, при этом общий выпуск вертолетов в серийном облике составил 35 единиц.
Строевые летчики отмечали все те же проблемы с вибрацией, которые особенно проявлялись на скоростях до 100 км/ч и после 160 км/ч.
«На некоторых режимах полета даже у худых ребят крупно тряслись щеки и стучали зубы. Если захочешь произнести слово «мама», то получится оно длинным, примерно через десять "а"», — вспоминал военный летчик и писатель Владимир Борисович Казаков.
В 1958-м из-за дефектов, снижавших безопасность полетов, войсковые испытания Як-24 были остановлены. Тем не менее, полеты продолжались, достигнув пика в 1959 году.
Как раз в тот год на Як-24 были совершены три дальних перелета: в Киев на учения Киевского военного округа и в ГДР на учения в ГСВГ, если точнее, то в город Цербст. Туда перегоняли два вертолета: из Москвы и Ленинграда. Вылет из столицы не обошелся без происшествия — уже перед посадкой в Цербсте обнаружилась течь масла передней силовой установки. Борттехник зажал свищ тряпкой, пресекая течь руками вплоть до приземления.
Пара серийных Як-24 в 652-м полку в Торжке
На учениях оба вертолета получили высокую оценки, выполнив ряд задач, в том числе связанных с десантированием техники и личного состава.
В 1960 году истек срок гарантии от производителя. Эксплуатировать вертолеты дальше было опасным из-за трещин в фермах фюзеляжа и элементах редукторов, ремонт же был признан экономически нецелесообразным. Имелись и другие недочеты, которые требовали исправления. Несмотря на постоянные работы по доводке Як-24 за последние пять лет, машина все равно требовала улучшений. Такова была цена рекордно быстрых опытно-конструкторских работ.
Комиссия ВВС разрешила дальнейшие полеты до выработки ресурса, но только вблизи аэродрома — для поддержания квалификации летчиков. По состоянию на 1 февраля 1961 года в ВВС числилось 27 вертолетов. По мере нахождения трещин и других недостатков, а также исчерпания ресурса машины списывались и уже в начале 1960-х все Як-24 были выведены из эксплуатации.
Трубоукладчик и топливозаправщик
Помимо стандартного для вертолетов тех лет применения, Як-24 также испытывали и в довольно нетипичных ролях.
В июле 1957 года одну из серийных машин переоборудовали по теме «Нерпа» для прокладки полевого магистрального трубопровода ПМТ-100. Так планировали в случае масштабного конфликта обеспечивать топливом передовые танковые соединения.
По бортам вертолета располагались четыре кассеты, в которые помещалось до 88 труб. За один вылет Як-24 с «Нерпой» укладывал нитку водопровода длиной в 528 метров. Происходило это в автоматическом режиме по намеченной трассе. Кстати, переоборудовать под укладку труб можно было любой Як-24.
Система прошла испытания, но в серию не пошла.
Укладка труб с Як-24, переоборудованного по теме «Нерпа»
Чуть позже тот же самый вертолет переоборудовали в топливозаправщик по теме «Луч». Внутрь помещалось три бака на 1060 литров, до десяти 200-литровых бочек или 99 20-литровых канистр.
Одновременно можно было заправлять до четырех единиц боевой техники после посадки на землю, либо одну единицу с зависания.
Як-24 заправляет ПТ-76
Испытания показали, что для роли заправщика Як-24 не подходит из-за недостаточного запаса прочности конструкции.
Як-24У
В 1957-1958 годах успешно прошел заводские и государственные испытания вертолет Як-24У (уширенный). Единственный экземпляр был переделан из серийного Як-24. Главное отличие заключалось в расширенной на 400 мм грузовой кабине, что позволяло брать на борт уже до 30 десантников, до 18 раненых и даже самоходную артиллерийскую установку АСУ-57.
На этом изменения не закончились. Вместо стрелка-радиста в экипаж ввели борттехника-стрелка, который теперь вел огонь не на коленях, а на полноценном сидении. При этом его постоянное рабочее место находилось в отсеке радиооборудования и могло перемещаться вдоль кабины на салазках.
Як-24У
Уширенный Як-24 также получил новые увеличенные 21-метровые винты, обновленное оперение без поперечного V, топливные баки большего объема, добавили возможность внешней подвески груза (также отрабатывалась на одном из опытных Як-24). Нормальная полезная нагрузка Як-24У выросла с 2000 до 3000 кг внутри и до 3500 кг на внешней подвеске.
Главный конструктор Эрлих выступал с предложением задействовать модернизированный вертолет в перевозках ракет ПВО, но военных идея не заинтересовала.
Гражданское использование
Як-24 пробовали использовать и в гражданской авиации. В 1959 году у КБ Яковлева и Миля заказали вертолеты в комфортабельном исполнении для перевозки высокопоставленных персон. Як-24К получил комфортабельный салон на 16 человек с системой отопления, кондиционировани, туалетом и всеми возможными удобствами. Машина уступила конкуренцию переоборудованному Ми-4 и развития не получила. Всего собрали два Як-24К.
Як-24К
Для менее высокопоставленных пассажиров чуть позже был разработан пассажирский Як-24А на 30 мест. Но и он остался лишь прототипом.
Як-24А
Также следует упомянуть про использование военных Як-24 в интересах народного хозяйства.
В частности, в 1959 году вертолет с системой «Нерпа» использовался при прокладке газопровода Саратов-Ленинград через заболоченные участки. Именно этот вертолет после исчерпания ресурса передали в Монино, где он находится по сей день, являясь единственным сохранившимся Як-24.

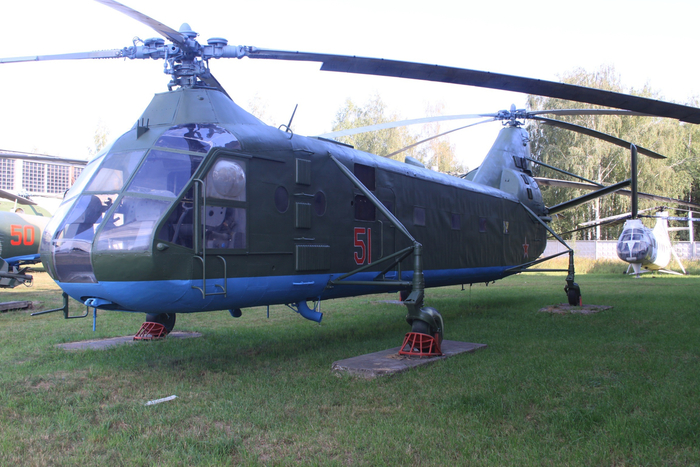

Як-24 в Монино в 2014 году
Еще один Як-24, переоборудованный по образцу Як-24У, но без уширения фюзеляжа, привлекался в 1959 году к реконструкции Екатерининского дворца в городе Пушкин под Ленинградом. С помощью системы для подвески внешних грузов были заменены 30 деревянных ферм крыши весом 3200 кг на 18 стальных ферм по 2000 кг. Заводской летчик-испытатель Григорьев проявил во время этих работ настоящий профессионализм, поскольку действовал в условиях ограниченной видимости. Например, на летающем кране Ми-10К для подобных работ предусмотрена дополнительная кабина управления с видом на груз. На Як-24 такой роскоши не было.
Як-24 во время реконструкции Екатерининского дворца
Нельзя не упомянуть еще один нестандартный способ применения Як-24. В том же 1959 году по заданию Госплана СССР ленинградский филиал КБ Яковлева разработал подвесное устройство для съемок круговых кинопанорамных фильмов. При его создании решили серьезнейшую проблему передачи вибрации от планера на ферму с киноаппаратурой. В результате получилось качественно отснять круговые панорамы Марсова поля, Дворцовой и Исаакиевской площадей, набережных реки Нева, пригородов Ленинграда.
Як-24 с киноаппаратурой во время съемок панорам
Эпилог
С началом серийного производства тяжелого вертолета Ми-6 военные охладели к Як-24 и его возможному развитию. В 1960 году вертолетное направление в КБ Яковлева закрыли, а главный конструктор Игорь Александрович Эрлих перешел в КБ Камова, где внес немалый вклад в его будущие успехи.
Як-24 подвели крайне сжатые сроки разработки: построенную за девять месяцев машину так и не смогли довести за последующие восемь лет. При этом в конце 1960-х использование поршневых двигателей и полотняной обшивки было уже явным анахронизмом.
Больше в СССР вертолетов продольной схемы не строили. В то же время в США в начале 1960-х началось серийное производство двух типов тяжелых вертолетов, построенных по схеме, аналогичной Як-24: CH-46 Sea Knight и CH-47 Chinook.
Стоило ли развивать дальше продольные вертолеты КБ Яковлева? Ответа на этот вопрос у меня для вас нет. Возможно, что милевские Ми-6, Ми-8 а затем и Ми-26 полностью закрывали потребности ВВС и народного хозяйства. Так или нет, предлагаю обсудить в комментариях.
Если вам понравился пост, обязательно подписывайтесь: новые публикации у меня выходят регулярно. Также мои материалы на тему военной техники и военного кино доступны в Telegram и Дзене.
