По просьбам читателей и подписчиков сегодня будем разбираться в том, что общего у С-5 Galaxy и Boeing 747, кто стал родителем новой породы самолетов и почему четырехдвигательные лайнеры уходят в прошлое. Приятного чтения!
Сегодня поистине легендарной австралийской авиакомпании Qantas исполнилось 100 лет. А значит пост начнем с фото ее Королевы Небес, Boeing 747, находившейся в Мельбурне в ожидании выполнения рейса.
Это самолёт с бортовым номером VH-EBA (LN 147) и собственным именем Канберра. Он был поставлен в июле 1971 года.
Окунемся в историю создания самого узнаваемого лайнера и флагмана Boeing (на момент публикации поста).
На дворе начало 60х. На линиях господствуют лайнеры Boeing 707 и Douglas DC-8. Пассажиропоток растет, хабы начинают переполняться. Нужен один большой самолёт, потому что содержать несколько маленьких авиакомпаниям стало не выгодно.
Но нам нужно отойти от гражданской авиации в сторону военной. Именно в это время Пентагон совместно с Правительством США инициировали программу для создания сверхтяжёлого транспортного самолёта под нужды ВВС, она получила индекс СX-HLS. У военных тогда уже был С-141, но они хотели нечто большее. Участие в программе приняли Boeing с их проектом огромного транспорта с горбом, протянутым до середины крыла, и Lockheed со своим самолётом, у которого верхняя палуба растянулась на всю длину фюзеляжа.
Проект транспортного самолета от Boeing, прародитель 747
Спустя некоторое время победителем объявили Lockheed, а их детище ныне известно под именем C-5 Galaxy. Boeing же не стали бросать наработки и решили вернуться к ним в лучшие времена.
Но вдруг на пороге концерна появляется Хуан Трипп — директор Pan American — крупнейшей тогда авиакомпании в США.
Будучи не последним человеком в отрасли, он знал про программу СX-HLS. Руководитель потребовал самолёт, который будет соответствовать размерам транспортника и вмещать 300-450 пассажиров, то есть на этом этапе разработки стало ясно, что лайнер будет широкофюзеляжным, первым в своем классе.
Главным инженером проекта поставили Джо Саттера, он и стал, фактически, отцом 747.
После некоторых исследований и изысканий в 1966 году был представлен эскиз будущего лайнера (тогда это был полностью двухпалубный самолёт) и Pan Am заказала 25 Boeing 747 на общую сумму в $525 млн.
Позже инженеры всё-таки отказались от полноценной второй палубы, растянутой на всю длину фюзеляжа. Во-первых, все пассажиры не успевали выйти из самолёта за 90 секунд (при аварийной ситуации), а во-вторых, никому не нужно было везти столько людей и грузов.
Горб же оставили, решив разместить в нем зону отдыха экипажа или небольшой салон бизнес-класса, а также сохранив возможность погрузки грузов спереди (носовая часть откидывалась вверх), если концепция широкого фюзеляжа проиграет сверхзвуковой.
Стоит отметить, что большинство сотрудников Boeing придерживалось мнения, что победят сверхзвуковые самолёты, а Джо Саттер и его команда — фанатики и авантюристы, которые тратят деньги впустую. Тем временем долги компании росли...
Никто никогда не делал такой большой пассажирский самолёт.
Возникли проблемы с двигателями — самые мощные были в три раза слабее, чем было нужно. Но концерн из Сиэтла нашел движки — ими оказалась четверка новых турбовентиляторных двухконтурных JT-9D от Pratt & Whitney. Они были на тот момент "сырыми" и только проходили испытания.
Сравнение размеров двигателей Boeing 707 и Boeing 747
Например, при резком изменении режима работы происходил помпаж. Инженеры двух компаний сожгли почти десяток таких двигателей, прежде чем они были установлены на первый прототип. Но не будем забегать вперёд.
После оценки размеров будущего флагмана встал вопрос, где его собирать. У компании подходящих зданий не было, а на улице никто не создаёт самолёты. Boeing выкупила большой участок земли в Эверетте, где стала строить здание завода. Теперь оно является самым большим по внутреннему объему в мире.
Но время шло, строительство затягивалось. Руководство решило произвести окончательную сборку первого Boeing 747 прямо внутри строящегося завода, у которого не было на тот момент крыши.

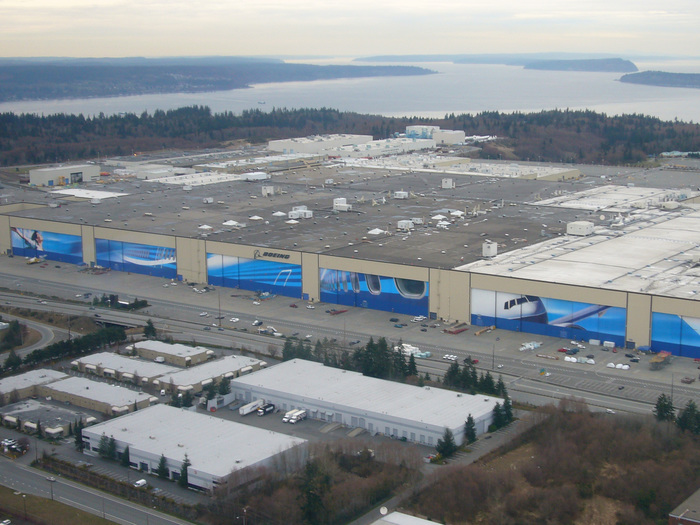

Завод Boeing в Эверетте сейчас

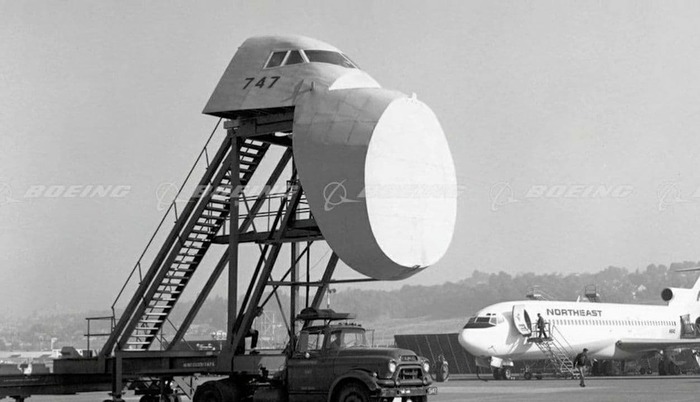

В то же время проходили тренировки первых экипажей. Появилась ещё одна проблема — кабина пилотов находилась так высоко, что пилоты не могли правильно воспринимать скорость. Довольно-таки быстро конструкторы соорудили макет кабины, погруженный на грузовик. В ней катали будущих пилотов в окружении инженеров.
Когда, наконец, решили огромное количество проблем как и с самолётом, так и с аэродромной инфраструктурой, с задержкой в несколько лет первый прототип Boeing 747 поднялся в воздух.
После проведения серии испытаний было отмечено скручивание крыла на крейсерских режимах — поэтому "Джамбо" имеет отрицательную крутку крыла за пилонами крайних двигателей.
Итак, самолет взлетел, а значит пора смотреть на его конструкцию и модификации.
747 — низкоплан с четырьмя двигателями под крылом. Так как в 60х далеко не каждый аэропорт мог его принять, лайнер получил мощное шасси с пятью стойками (для распределения веса по покрытию), развитую механизацию для снижения посадочной скорости и крыло большой площади. Но эти решения уже не нужны сейчас, поэтому самолет стал морально устаревать.
У первых версий 747-го в хвосте находилось 1500 килограммов обедненного урана в качестве балансировочного груза. Да, уран. Сейчас 747-100 и -200 уже почти не летают, так что можно быть спокойными. Но после катастрофы в Амстердаме в 1992м бедным волонтерам пришлось искать под руинами здания весь пропавший уран.
Джамбо имеет несколько модификаций:
Boeing 747-100 — базовая и самая первая, летала на 8400 километров.
Boeing 747-100B — вариант -100 с большим количеством иллюминаторов и прочими новшествами.

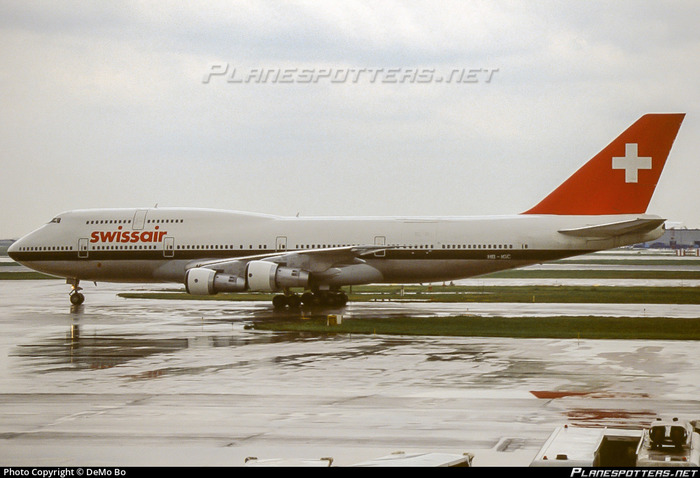

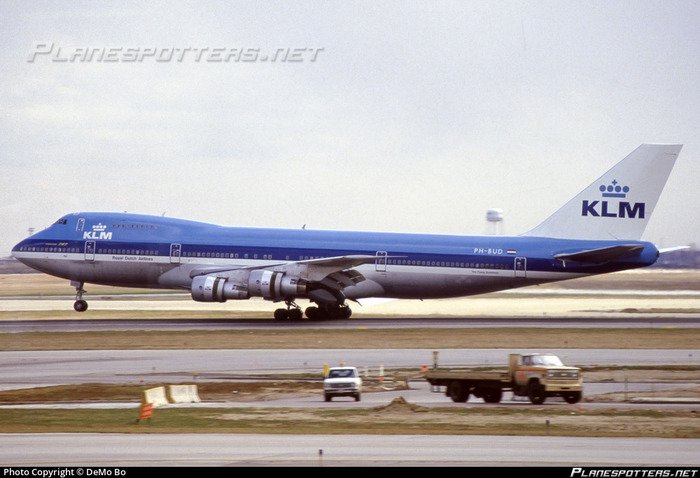

Boeing 747-200B — самая популярная версия среди всех, не считая -400 и -8. Получила несколько вариантов двигателей, увеличенную верхнюю палубу, ряд технических решений. На ее базе были созданы следующие версии:

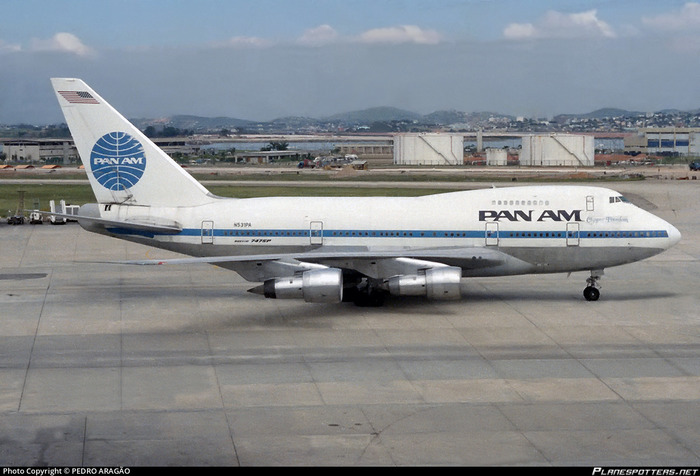

Boeing 747SP — имеет укороченный фюзеляж и летает на 13000км. Создана для конкуренции с меньшими DC-10 и L-1011 TriStar.
И Boeing 747SR — сделана по заказу японцев для полетов между перенаселенными городами — имеет меньший объем топливных баков и усиленное шасси для того, чтобы вмещать больше 500 пассажиров и брать больше груза (внешне от базовой -200 не отличается).
Boeing 747-300 имеет полноценную верхнюю палубу, вмещающую несколько десятков пассажиров, салон от Boeing 757 и 767, увеличенную дальность полета и удлиненный фюзеляж.

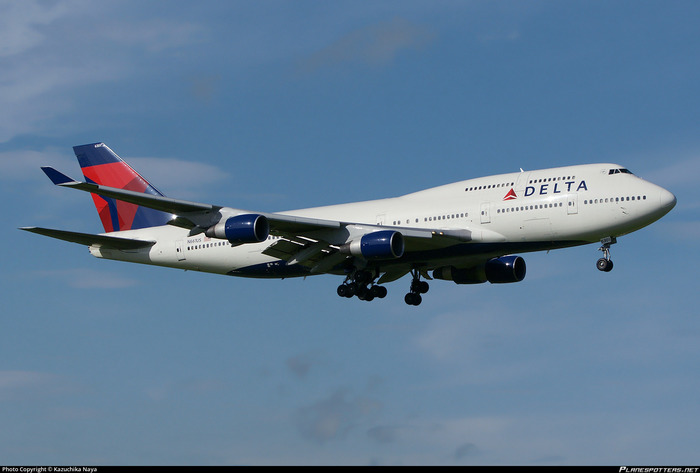

Boeing 747-400 — самая популярная (выпущено 694 лайнера) — также получила увеличенную вторую палубу, удлиненный фюзеляж, кабину, рассчитанную на двух членов экипажа, салон от Boeing 777. Она взлетела в 1989м, и большую часть летающего парка 747 сейчас составляет именно версия -400.
В 90х были планы по созданию версий -500 и -600, но более экономичный Boeing 777 откусил значительную часть пирога у 747, поэтому на них не нашлось заказов.

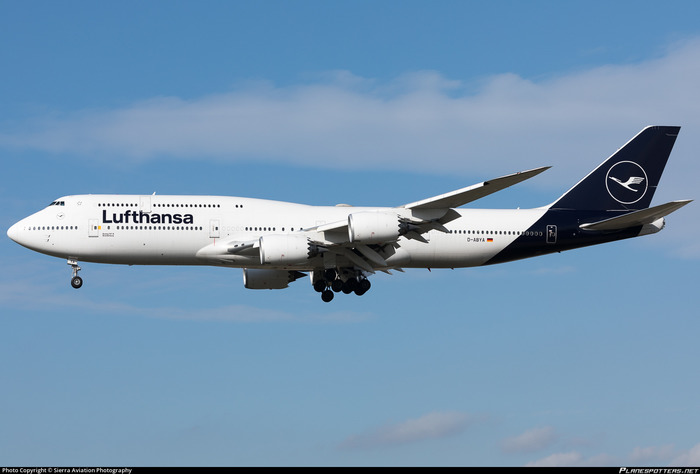

И, наконец, Boeing 747-8 — самая свежая версия. Инженеры переработали крыло, на его концах появились горизонтальные законцовки. Пассажирскую модификацию назвали Intercontinental, в честь Boeing 707. У нее прокачали дальность до 14 300 километров, верхняя палуба стала вмещать столько же пассажиров, сколько 1 Boeing 737. А у -8F усилили шасси.
Были и специальные версии. Вот самые известные:
Boeing 747 SOFIA (создана на базе SP, в хвостовой секции расположили телескоп).
747SCA (Shuttle Carrier Aircraft — служил для транспортировки корабля Space Shuttle от места посадки до места старта).

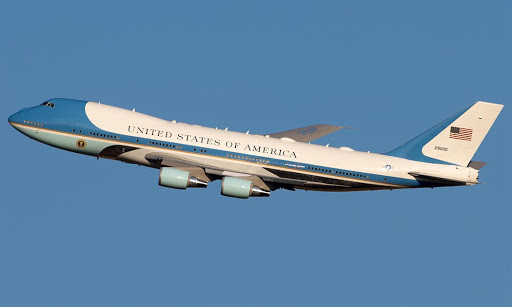

VC-25 (Борт номер один ВВС США).
К сожалению, двухдвигательные лайнеры завоевали превосходство и "Джамбо-джет" постепенно уходит. С появлением Airbus A300 такие машины, как DC-10 и Lockheed L-1011 оказались не нужны, потому что при практически той же вместимости А300 потреблял меньше топлива за счет установки двух двигателей. Также снижались расходы на обслуживание, ведь силовая установка - не самый простой механизм, чем меньше движков - тем лучше. Окончательно 747 добил Boeing 777. Поначалу он не вступал в прямую конкуренцию с Королевой небес, но с появлением версии 777-300ER заказы на больший лайнер перестали поступать. Модификация 747-8 стала попыткой конкуренции с А380, но было поздно. Время больших четырехдвигательных флагманов ушло и больше не вернется.
Подводя итог, можно сказать, что при той же вместимости будущий флагман - Boeing 777-9 - будет потреблять в два раза меньше топлива, и авиакомпании снизят в два раза расходы на обслуживание.
Вот такая судьба у 747.
Лайнер на первой фотографии впоследствии эксплуатировался во многих авиакомпаниях. Последним владельцем стала Ливийская АК Kallat El-Saker Air Company. Самолет был разобран в 2012 году.
