Ответ на пост «Жужжит терморегулятор. Реле?»1
Аналогичная проблема с аналоговым терморегулятором. Котел ЭВПМ 4.5 КВт. Термостат жужжит даже без нагрузки.
Может ли эта проблема быть опасна? Пост без рейтинга, нужен совет.
0 просмотренных постов скрыто
Умные приводы для радиаторов отопления
Если кому надо, вот на Али и аналог дешевле на Яндекс Маркет
Делитесь своими поделками в нашем сообществе
Показать полностью
1
Ответ на пост «Термометр ГДР»1
В Штатах в 12 году, свежий отель в неком нацпарке, в лесу, в номере под окном большая бандура, когда холодно - греет, когда жарко - охлаждает.
На стене регулятор: крутилка со шкалой градусов.
И вот случайно эта крутилка сбивается рукой (что то там наверное уже было отломано) и открывается, вуаля: стеклянная, подковообразная колба, с контактами внутри и каплей ртути, и все это на биметаллической спиральной пружинке. Делов то…
В век кибернетики.
А столбы деревянные?
А выключатели произведенные наверное в шестидесятые годы с таким же дизайном?
У них там полно такого, из серии: работает, значит нефиг переделывать.
Термометр ГДР1
Попался в заводских развалах такой прибор. Сначала не уловил его сути, но потом всё стало понятно

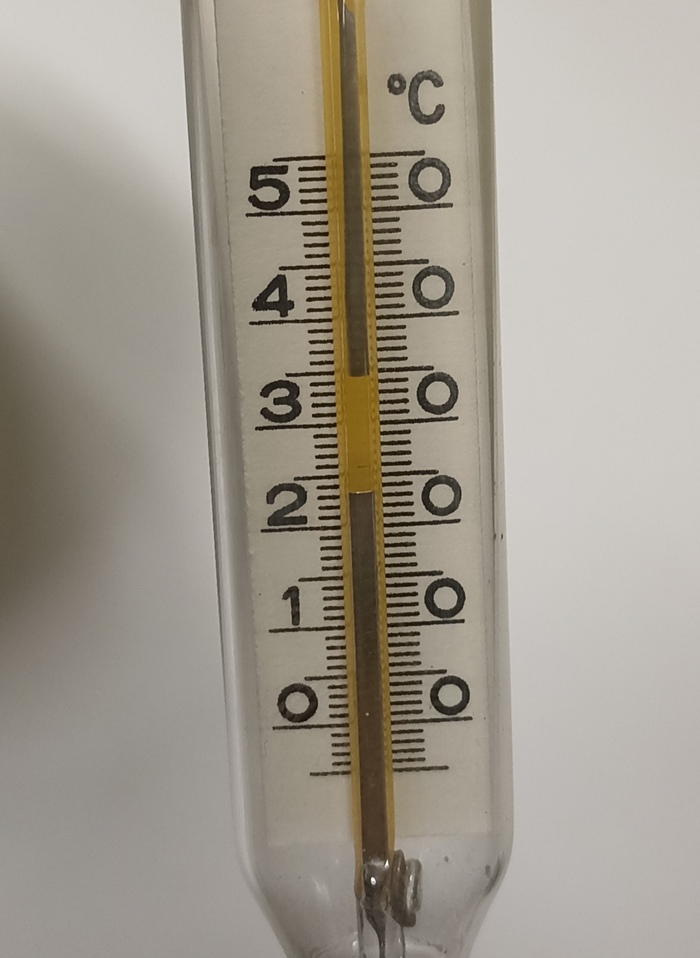

Это ртутный электроконтактный термометр-реле

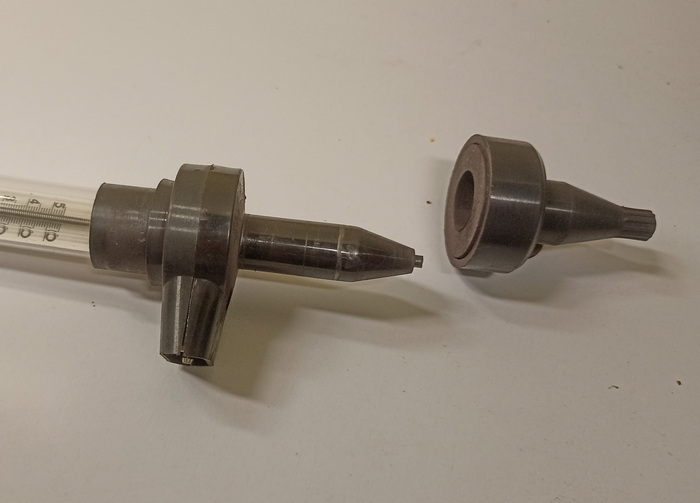

Больше всего смущал этот съемный набалдашник, но о нём чуть позже

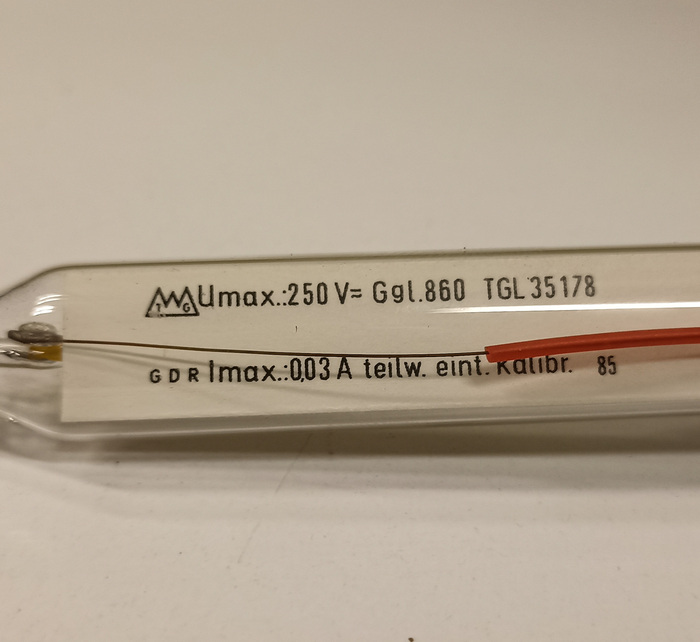

Поясняющие надписи: максимальное напряжение 250 В, максимальный ток 0,03А, TGL35178 - модель. 85 - возможно год изготовления

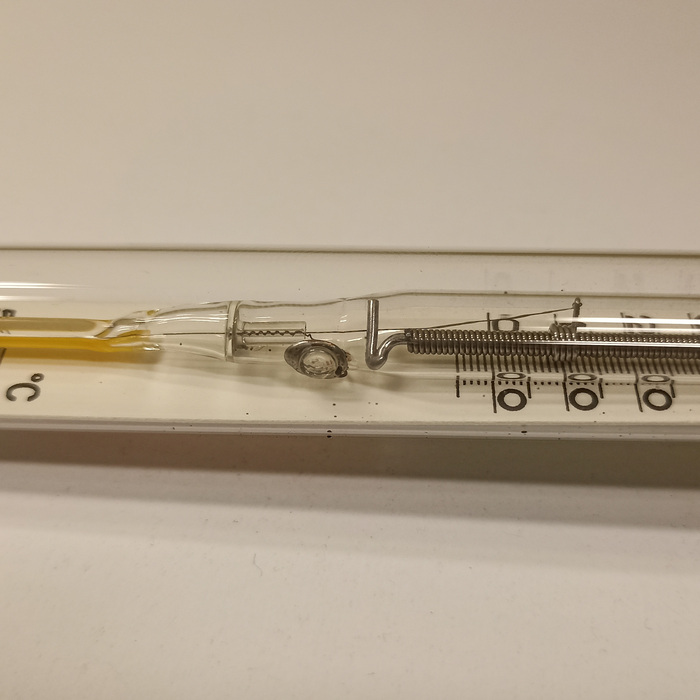

Это нижний (постоянный) контакт с ртутью подходящего провода
А это верхний контакт через скользящее соединение тонкой проволочки через спираль

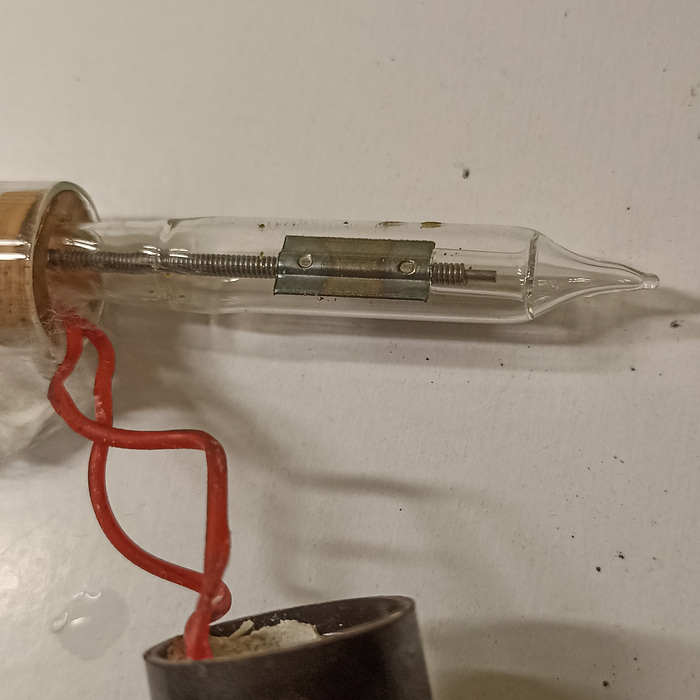

А вот тут становится понятна суть набалдашника (внутри его самого кольцевой магнит), на шнеке видна пластина, на которую бесконтактным способом воздействует поле магнита при его вращении, тем самым выставляется бегунок на верхней шкале на заданную температуру срабатывания

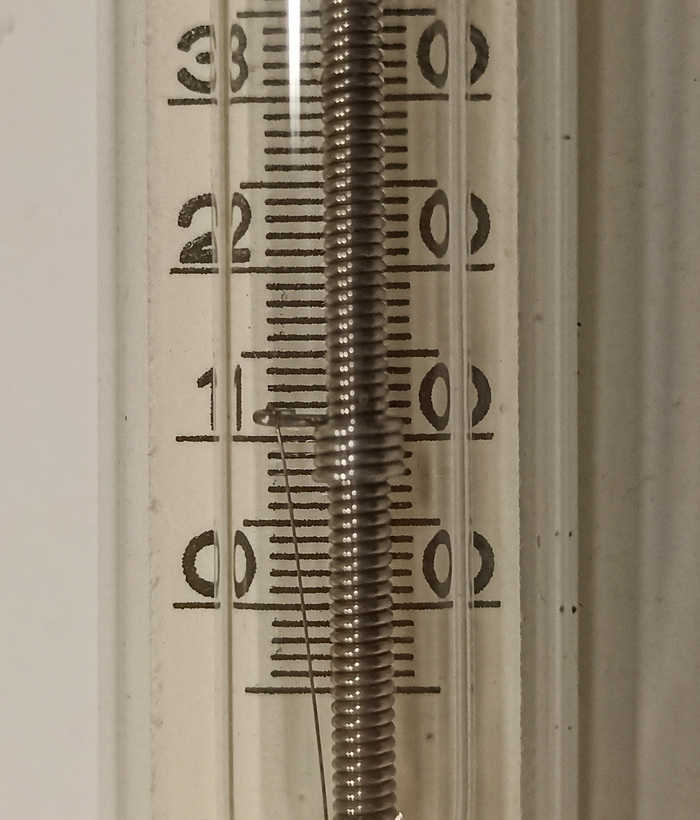

Собственно сам бегунок на шнеке, к нему подсоединена тонкая проволочка непосредственно контактирующая с ртутным столбом

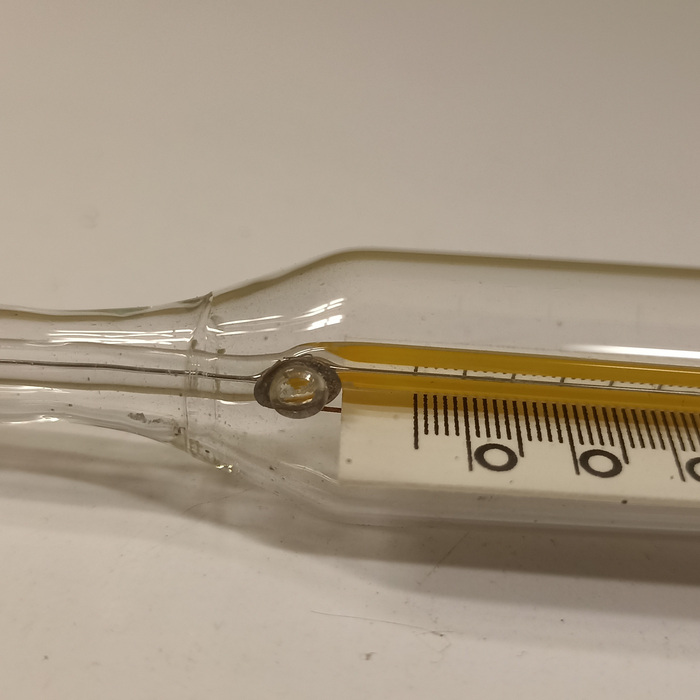

Под определенным углом хорошо заметна ртуть и сама проволочка
Интересно, что в 1985 году уже вовсю применялись более прогрессивные термореле, вплоть до микропроцессорных, но видимо эта технология была настолько отработанная, что ещё применялась
Показать полностью
9
К электрикам и знающим в автоматике
Итак, художник я не очень, поэтому суть на пальцах постараюсь объяснить.
Терморегулятор на два выхода (см кратинку Т.Р.) Так же мысленно от него ещё нужно добавить два щупа вниз (т.е сами термометры) от него налево уходит провод 12в на соленоидный клапан
Выход направо так же 12в, вопрос в зелёном квадрате. Что нужно туда поставить в цепь (и есть ли такое в природе) чтобы при определённой температуре на терморегуляторе полностью отключалось питание на автомате 220в
Добавлю фото терморегулятора, почти один в один
Танками не кидать. За информацию спасибо. Вопросы отвечу
Показать полностью
4
Как спалить дом с помощью терморегулятора
Итак, чтобы спалить дом, его надо сначала построить. После постройки дома вам захочется провести в дом воду. В моём случае источником воды является колодец. И так исторически сложилось что между домом и колодцем расстояние метров 20-25. Водоносная пнд труба, та что свяжет мой дом и колодец закопана на 2 метра в землю, но есть момент - на входе в дом и на входе в колодец зимой вода имеет свойство замерзать. Физика - бессердечная ты сука!
Для решения этой оказии учёные изобрели тёплый кАбель. Это такой кАбель, его пихаешь в трубу, даёшь на него 220 вольт и он греется градусов до 5 по Цельсию. Казалось бы, вот оно, решение. Но есть нюансы) - либо кАбель греет на постоянной основе (и жрёт электричество), либо надо ходить и в ручную включать и выключать это замечательное устройство. Оба варианта так себе и хочется немного автоматизации процесса... И вот на арене наш герой🫴
Что это? А это и есть терморегулятор) очень простое устройство, имеет таймер и датчик температуры на 2х метровом проводе. Подаёшь на него 220 вольт, подключаешь к нему тёплый кАбель и говоришь ему (терморегулятору): "дружок, включи плиз тепло в трубу когда температура на датчике до +2 градусов упадёт (например)". И он такой: "Да не вопрос)". И так работал он 2 зимы и 2 лета. Но сегодня...
Я решил проверить камеры наблюдения. Они смотрят на газовый котёл и термометры в доме. З. Ы. В доме я не живу постоянно, наездами, в выходные. Камеры не в сети. Думаю, заеду, посмотрю что случилось. Приехал - в доме света нет, вводный автомат выкл/упал. Я его поднимаю - света нет. Пошёл до электроопоры. В щитке автоматы (оба, и до счётчика и после (!) лежат) поднял, вернулся в дом, опять поднял вводный автомат. Свет появился и раздался треск и завоняло проводкой. Наш герой горел!!!
По видео не особо понятно, но когда я включаю УЗО он не падает само, я просто включаю и выключаю его 2 раза. Честно, у меня куча вопросов... Почему не выбило УЗО? (типо это не короткое замыкание - это типо электроподзжиг моего домика?). Тогда почему попадали все вводные автоматы? А вот так выглядит это убоище изнутри:
Со знакомы поговорил - все говорят, что это самый всратый китаец и они по умолчанию мëртвые. Кто-то знает где купить хороший? Ну или где и какой искать?
2000 извинений за слог, грамотность и пунктуацию. Я хронический двоечник и мне стыдно.
