Всем привет! Прошу совета по радиолампам

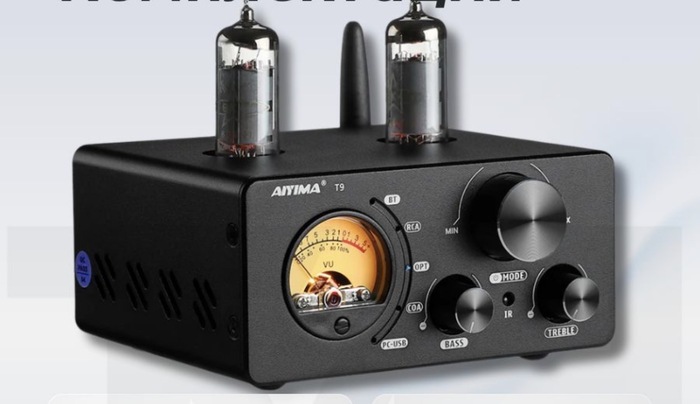

У меня установлен китайский усилок Aiyima T9 с входным каскадом ламп. (На фото)
Лампы были заменены на BelvU 6bc6
С этими лампами наблюдается фон слабый постоянный, который усиливается очень заметно если подносить руку к усилителю или трогать лампы. Полностью пропадает если касаться корпуса усилителя рукой.
Вопрос можно ли убрать фон как то? Лампы можно как то экранировать?
Запустил минимальный тестовый код. Плату пропаял и сделал проект на основе статьи с Хабра "Миландр + GCC + VSCode. Пробуем мигать светодиодом на отечественном ARM32 микроконтроллере". Но Я предпочитаю: Eclipse + xpack-arm-none-eabi-gcc + xpack-windows-build-tools + xpack-openocd. Встроенный отладчик тоже заработал. Дело в пайке.
Файлы для линкера MDR32F9Q2I.ld и startup_MDR32F9Q2I.S сделал свои. Иначе не собиралось. Всё остальное с сайта Миландра. Так называемый "Software pack для Keil MDK 5 + Standard Peripherals Library" содержит в себе файл с расширением .pack, который оказался zip архивом. Никакой Keil MDK 5 устанавливать не нужно.
UPD: Запустил GPIO. Мигание светодиодом.
Заказанные в Китае платы. Оплатил 18-го ноября, 20-го уже изготовлены и 21-го переданы в доставку. Хотя платы простые.
Приобрёл плату MILUNIO MDR32 и хочу поделиться первым впечатлением. Первое впечатление, что это говно.
Флюс полностью не отмыт, пайка кривая. У части резисторов и конденсаторов 0603 не припаян один вывод. Паяльником повредили кнопку. Видно как пытались допаять вручную. Флешбеки от прошлой работы. Отечественное производство.
Ну самое главное то, что встроенный отладчик не видит микроконтроллер.
Думаю надо ли вернуть или привести порядок самому.
Пришло время сделать ёлочную игрушку. В основе будет дешёвый микроконтроллер CH32V003F4P6 и адресуемые RGB светодиоды WS2812B. Схема и платы примитивные. Сделал всё за вечер воскресенья, в KiCad. Платы закажу в Китае, через AliExpress. Компоненты закажу там же.
Попался мне в интернете на глаза любопытный прибор из прошлого, еще времен СССР.
Интересно, кто узнает или догадывается — что это за устройство и для чего оно использовалось?
💬 Свои версии пишите в комментариях
А уже в одном из следующих постов я расскажу подробно — что это за прибор, как он устроен, покажу что внутри и где мог использоваться 🔍
Схема делителя выходного сигнала на LM7805
Калибратор напряжения — это простое и полезное устройство, позволяющее получать стабильные уровни прямоугольного сигнала с шагом по амплитуде от 1 до 5 В.
В основе схемы используются две микросхемы: NE555 и LM7805.
Несмотря на свою простоту, схема демонстрирует нестандартное применение LM7805 — как стабилизатора амплитуды импульсного сигнала.
Микросхема U1 (NE555) включена в режиме астабильного мультивибратора.
Она формирует прямоугольные импульсы частотой, задаваемой элементами R1, R2 и C1:
f = 1.44 / ((R1 + 2×R2) × C1)
На выходе 3 микросхемы формируются импульсы с амплитудой, близкой к напряжению питания схемы (9–12 В).
Эти импульсы поступают на вход U2 (LM7805), которая ограничивает амплитуду до строго 5 В, обеспечивая стабильный и «чистый» прямоугольный сигнал независимо от колебаний входного напряжения.
В обычных схемах LM7805 служит источником постоянного напряжения 5 В.
Здесь же она используется как ограничитель амплитуды прямоугольного сигнала.
Благодаря этому решению удаётся получить стабильный по уровню импульс без сложных операционных усилителей и стабилитронов.
✅ Амплитуда не зависит от питания
✅ Простая реализация без дополнительных компонентов
✅ Минимум радиодеталей
✅ Чистая форма выходного сигнала
За LM7805 установлен резистивный делитель на резисторах R3–R7.
Он формирует ступени выходного напряжения: 1 В, 2 В, 3 В, 4 В и 5 В.
Каждая точка делителя подключена к отдельному выводу — для удобной проверки и калибровки.
Такое устройство пригодится для:
калибровки мультиметров и вольтметров,
тестирования уровней входных сигналов,
настройки самодельных измерительных схем,
лабораторных экспериментов радиолюбителей.
Схема питается от источника постоянного тока 9–12 В.
Конденсаторы C1 (0.22 µF) и C2 (470 µF) обеспечивают фильтрацию пульсаций.
Переключатель S1 служит для включения питания схемы.
Данный калибратор — отличное решение для тех, кто хочет иметь под рукой источник стабильных импульсов с разными уровнями амплитуды.
Устройство демонстрирует, как стандартные микросхемы могут быть использованы в нестандартных ролях: LM7805 здесь выступает не только стабилизатором, но и ограничителем амплитуды переменного сигнала.
Собрать такую схему можно буквально за вечер, а польза от неё — огромная.
Особенно для радиолюбителей, которые любят экспериментировать и проверять измерительные приборы.
