Проголодался. Iphone 12 pro
Стоя на зарядке решил, что с выходом iOS26 нужно нарастить мощностей для вытягивания расчётов apple intelligence на своём bionic a14
Но перестарался и не подумал о слишком маленькой ёмкости аккумулятора, которую без зарядки он выжрал буквально за полчаса)
Клиент у меня богатый, поэтому покупает ещё один аккумулятор, думая, что дело в старом изношенном и сам меняет его, но телефон решил иначе - высадил и этот, а после совсем перестал подавать признаки работы.

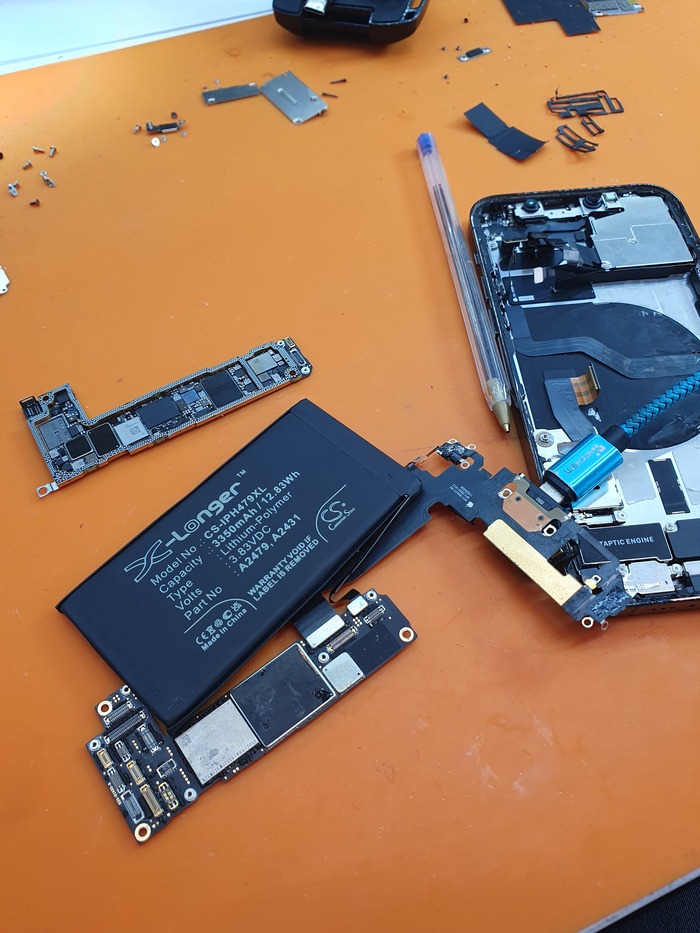

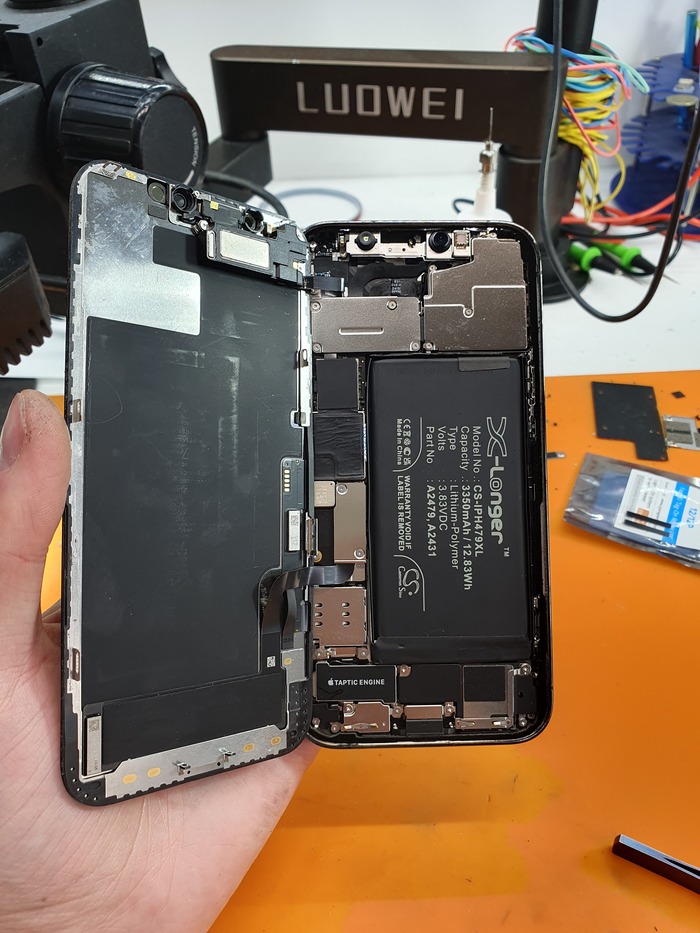

Окэй. Разбираю.

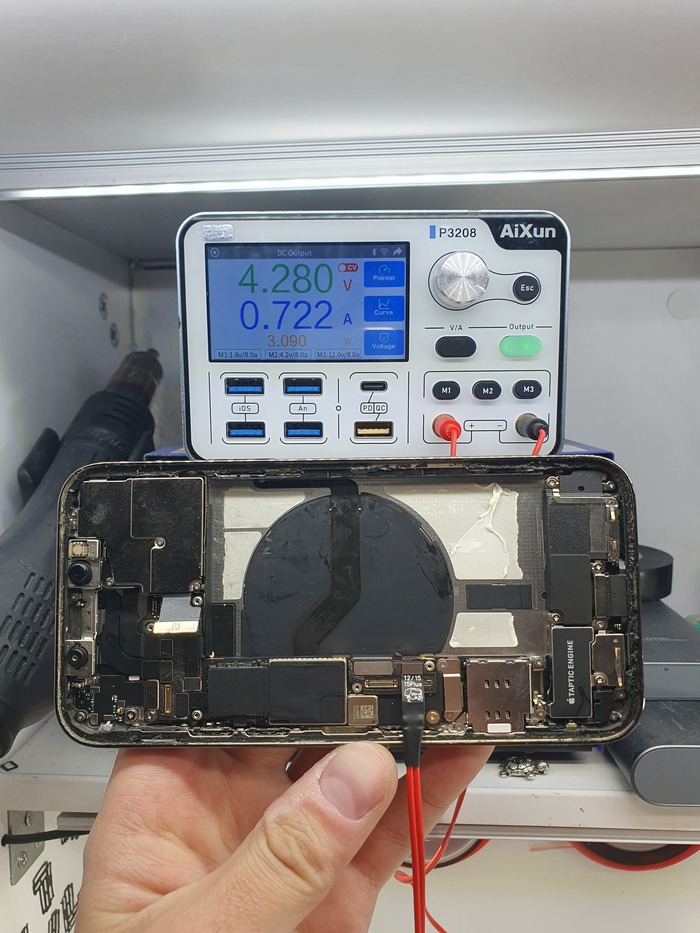

И подключаю к блоку питания, по которому неисправность с вероятностью 96.8% мне известна:
И чтобы окончательно убедиться в 100% точности своей диагностики, взрываю плату

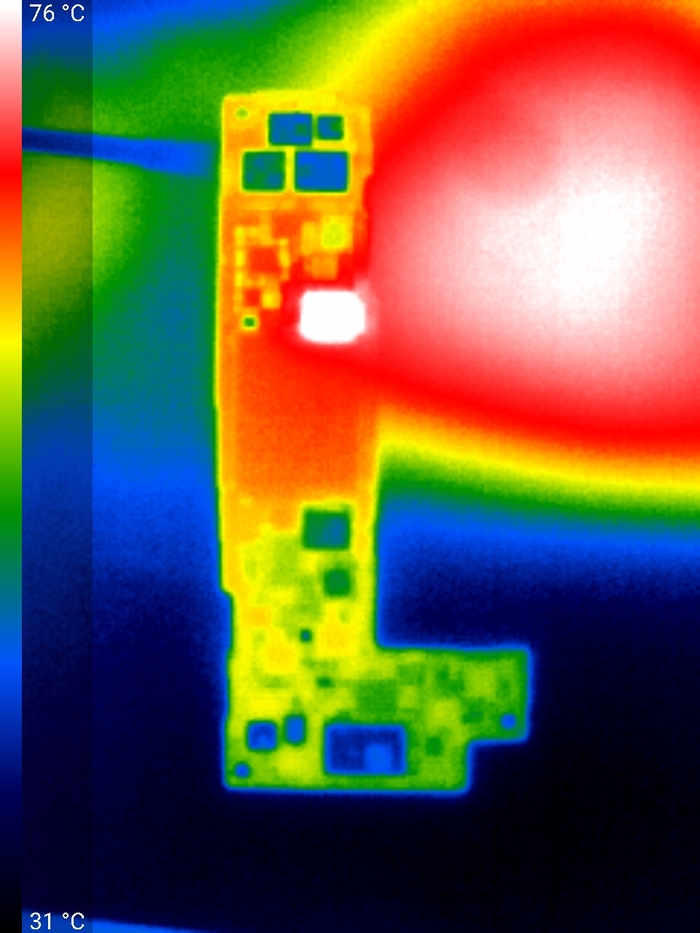

И через тепловизор смотрю, где кипит)

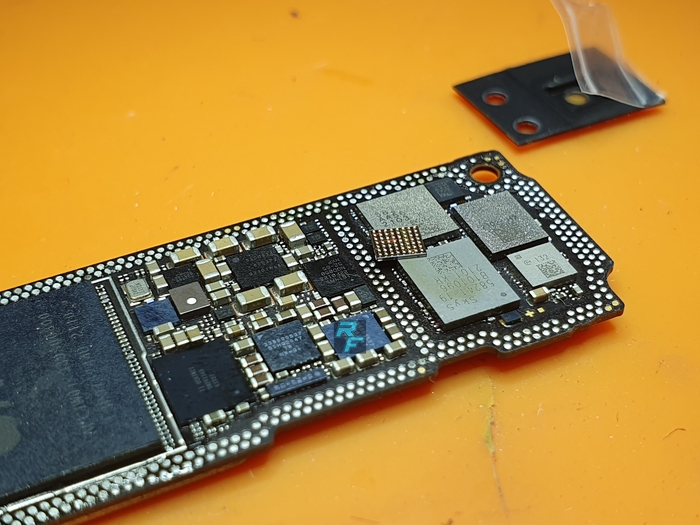

Очевидно - Tigris, он же контроллер заряда через провод.

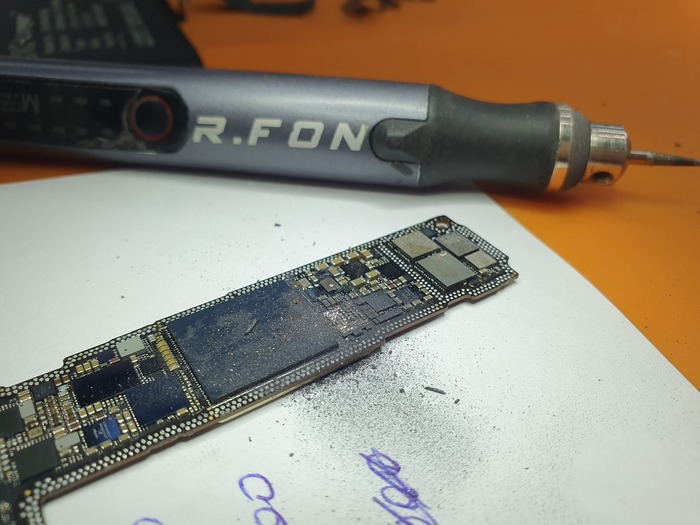

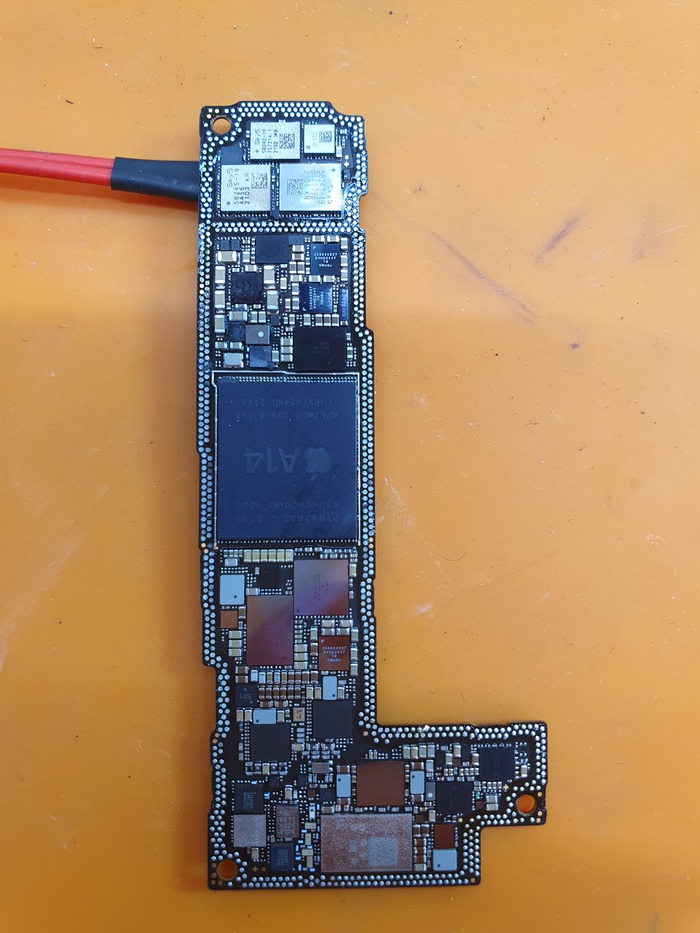

Так как убивать доску и рядом стоящий проц на плате я не хочу, то прибегну к банальному спиливанию этого юнита микроциркуляркой

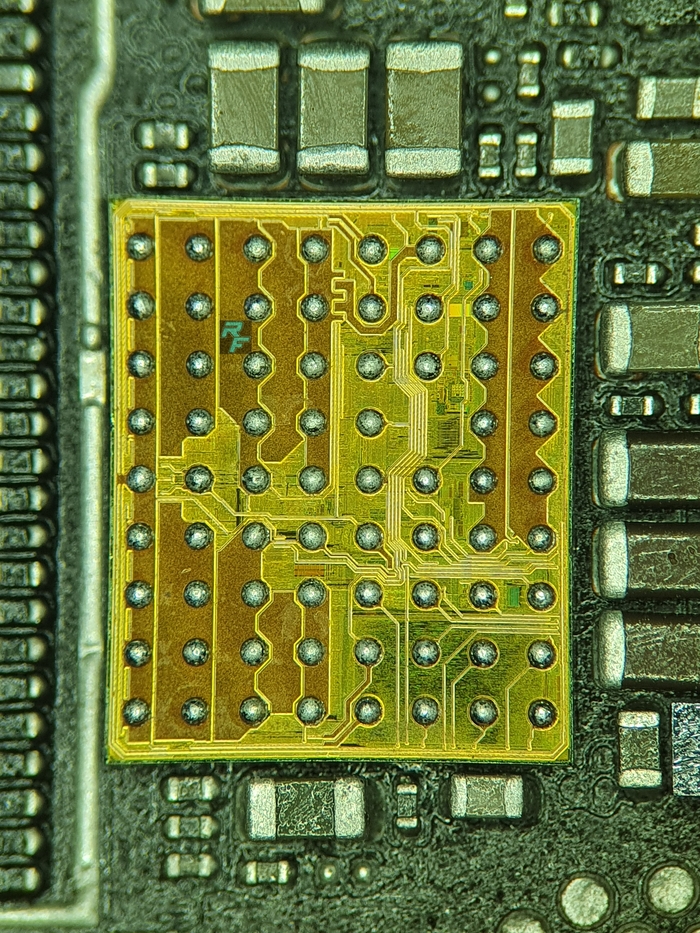

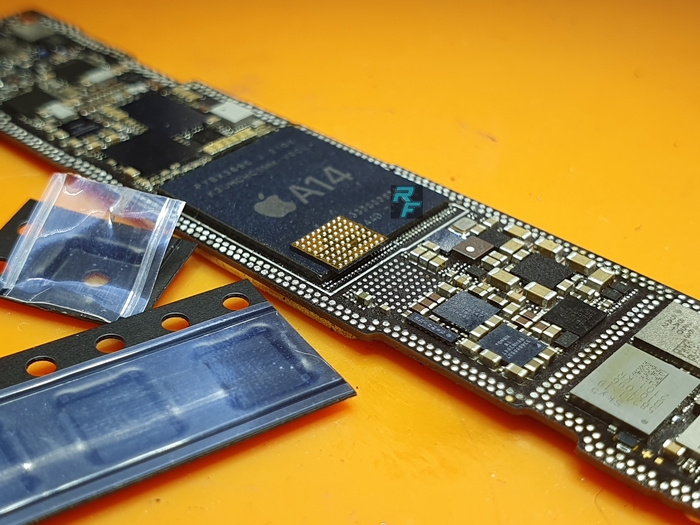

И беру свежий, новый, ещё даже ни милливольта не нюхавший контроллер
Занятный факт:
В ленте, которую присылают китайцы под видом "новый, протестированный, 100% оригинальный чип" можно обнаружить в перемешку с новыми б.у снятый и в 50% случаев они не работают) Весь мусор из под ног в дело идёт.

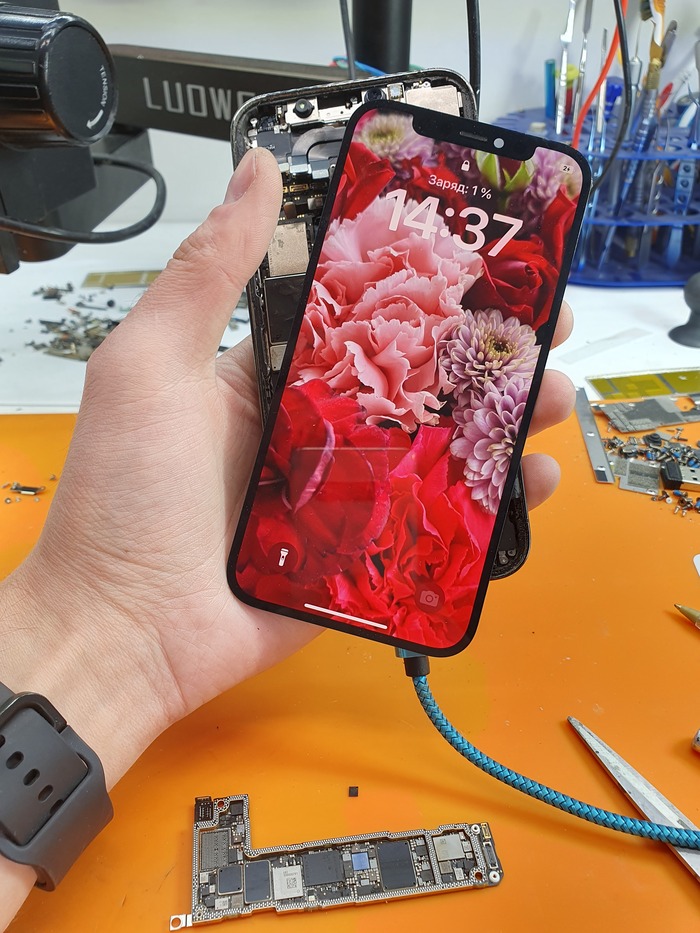

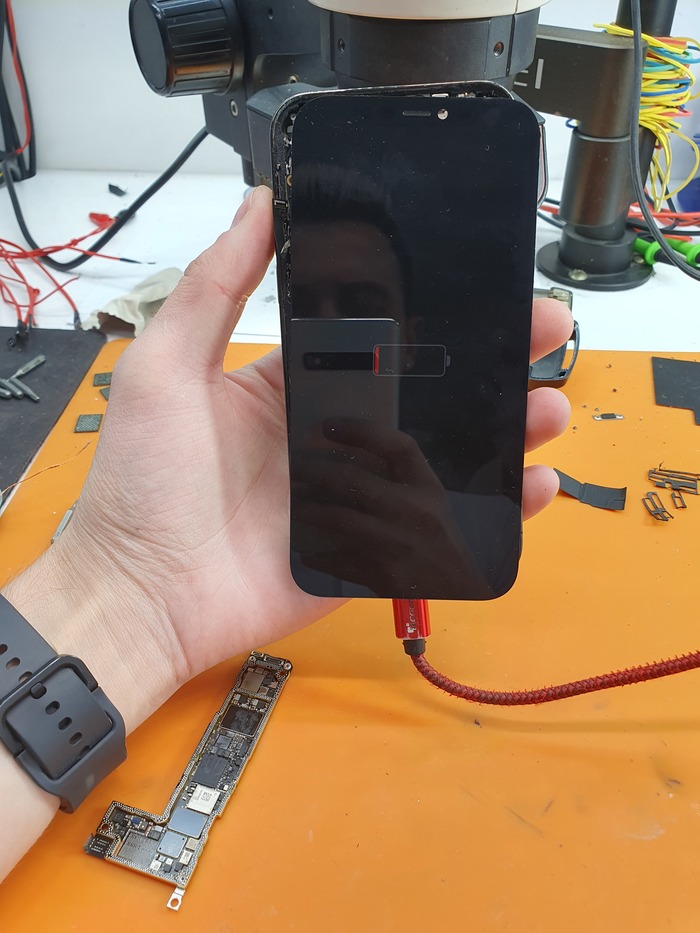

Очевидно, что телефон начал заряжаться, но с одним условием
Только в выключенном состоянии
И как только загружается система, то заряд прекращается, а отображение значка молнии нет.
Для отсеивания лишних работ подкидывается другой шлейф зарядки
И убедившись, что дело не в нём, меняю контроллер USB craken.
Именно он во включённом состоянии отдаёт команды на зарядку через дополнительную линию на проводе detect.
Если при подключении провода вы видите сообщение: "аксессуар не распознан" или "разблокируйте, чтобы получить доступ к аксессуарам" знайте - этот провод всё! Либо перестанет заряжать, либо коротнёт зарядные радости на плате.
В некоторых случаях это может быть виноват сам разъём, если Вы уже поменяли провод, а сообщение всё равно показывает (может даже возникать через раз, но это не означает, что проблем нет)

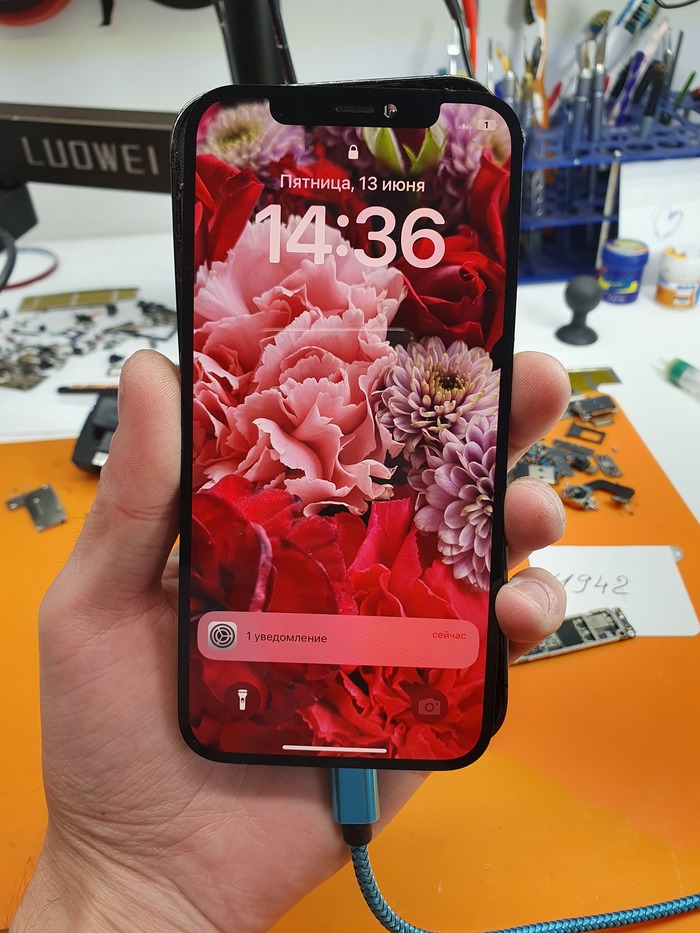

Вот теперь хорошо

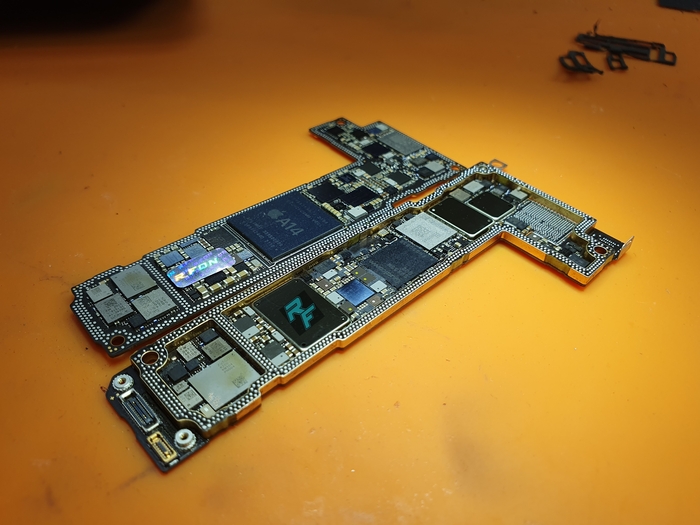

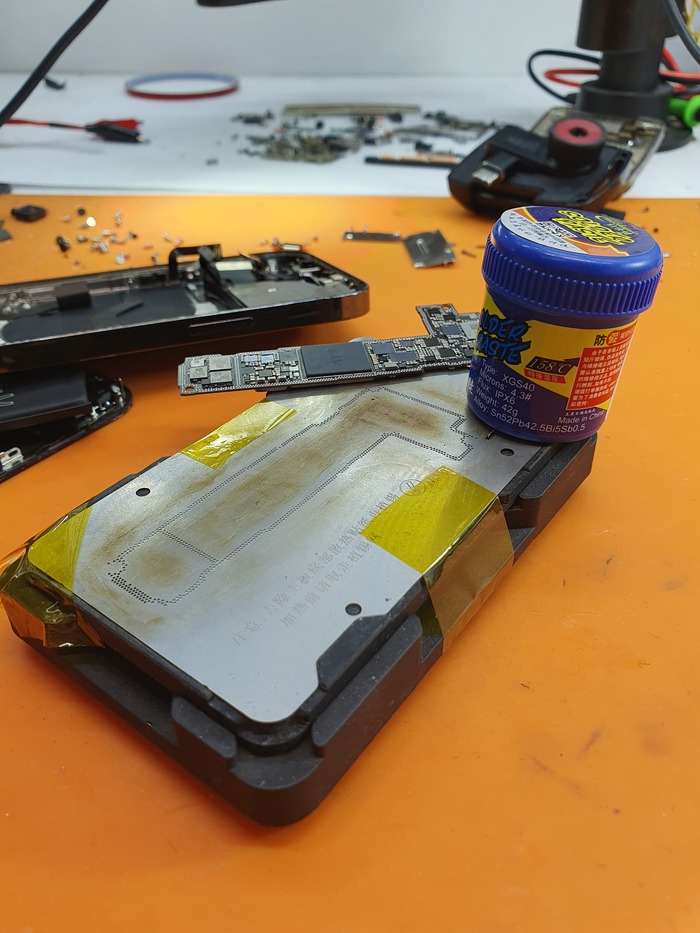

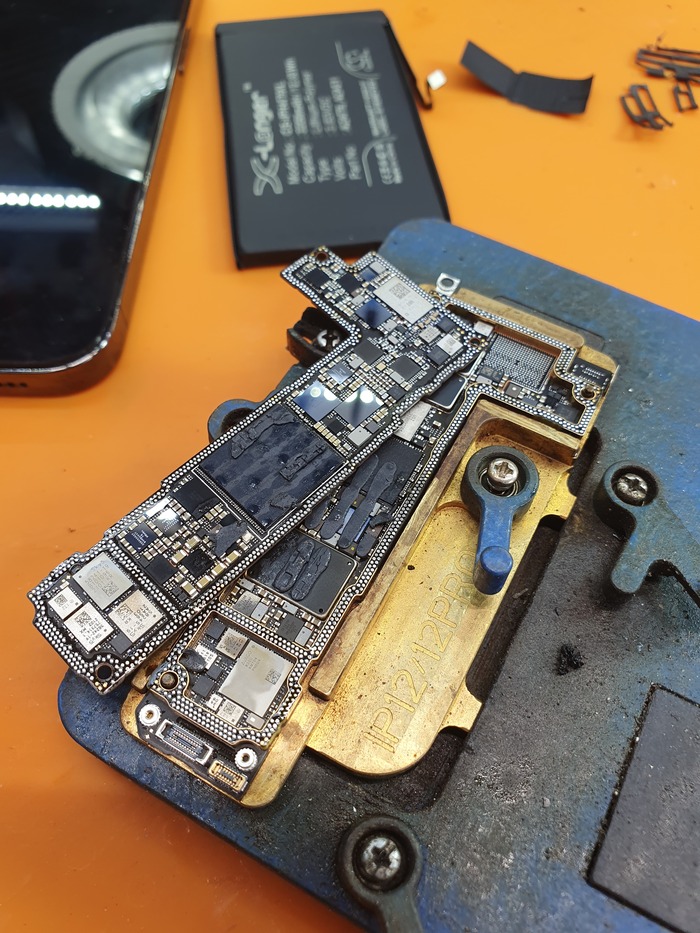

Далее очищается рама двухэтажной платы и ошаривается через трафарет на припой 158°C
А на нижнем подогреве спаивается между собой
П - порядок

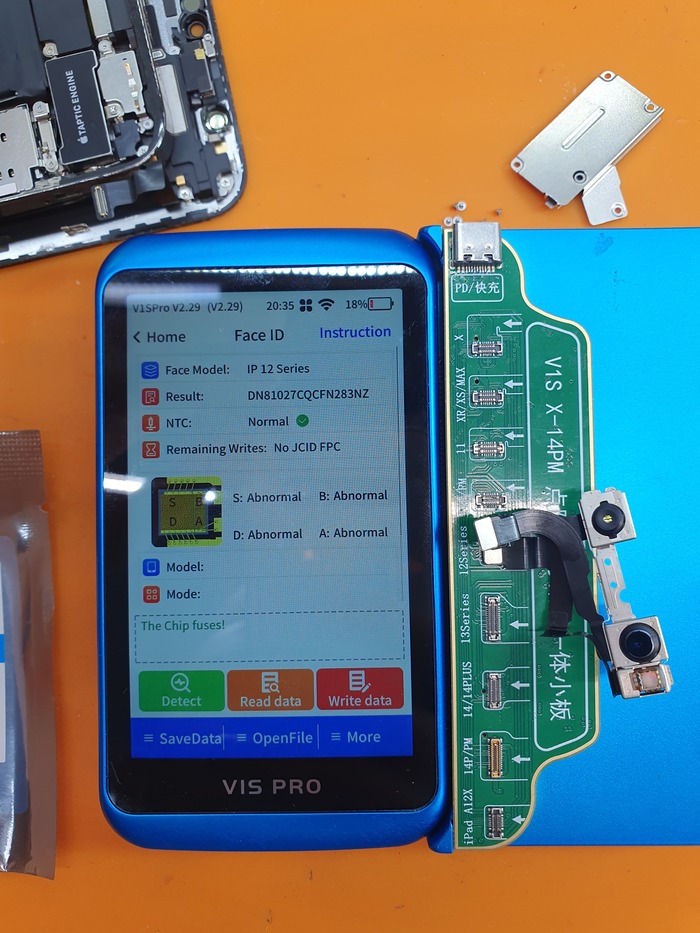

А вот сканер лица владельца не арбайтен, который тоже согласовал на восстановление.
В данном случае по новому методу выжечь заблокированный транзистор не получится, так как включена защита от кражи и нужна личная будка владельца, чтобы доверить программатору управление телефоном, но вот незадача - фейс то не работает и как?

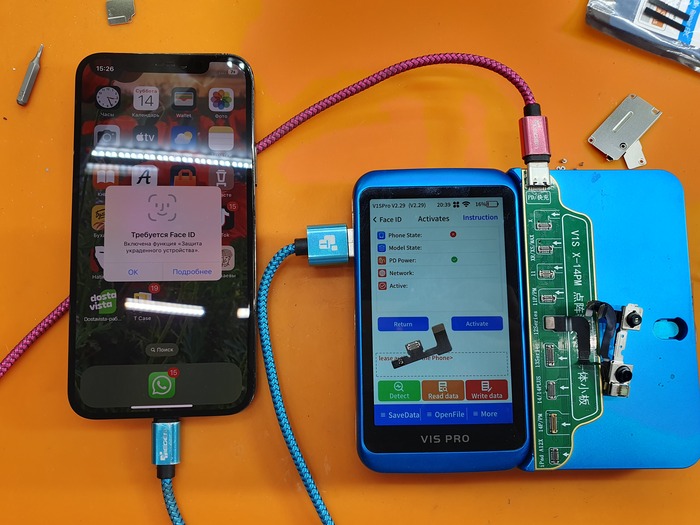

Просто. Берётся любая двенаха, в данном случае моя личная обнулёная, подключается клиентский фейс и выжигается 9в 300мА короткими импульсами.
Короче говоря метод подмены))
Ранее это было сделать немного сложнее: старый метод

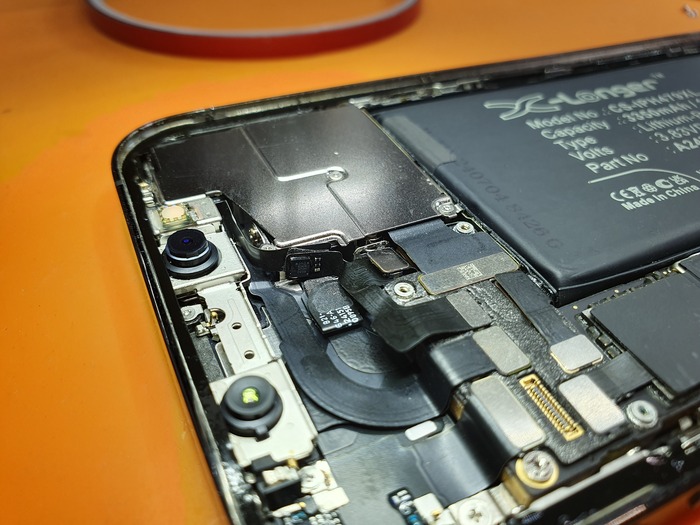

Теперь этот шлейф и родная сборка dot проектора пихается в корпус - тут китайцы всё продумали как его уложить
Собирается - закрывается.
Face ID раб и об этом свидетельствует сэлфи в режиме портрета. Если задник на фоне размывает - значит работает))
Вот теперь пора яблочку спуститься на землю и понять, что ИИ apple intelligence не будет работать на айфонах ниже 15 серии.
Да и без разницы на самом деле, так как русский туда не завезли и вообще её даже допилить нормально уже года 2 не могут.
Стоимость данной шалости стоила клиенту всего 15 тысяч рублей.
А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку
Канал с анонсом таких постов и прочими радостями тут:
Китайское из списка:
techo
infinix
Sony
blackberry
Nokia
Lenovo
Motorola
HTC
Сварку и атомный елдакол, а так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.
Остальное, не входящее в этот список - велком.
Не консультирую по подбору техники по параметрам или "посоветуйте самый лучший за такую-то стоимость" - я не консультант в магазине, это лучше к ним.
Переклейкой и полировкой стекла не занимаюсь!
Меняю модуль строго на оригинал сразу!
Ноуты, видеокарты, часы, наушники и фотоаппараты не делаю!
Кроме:
Увеличение ssd только на macbook m1/m2 и скоро m3/m4:
Замена аккумуляторов и микрофонов только в airpods 1 и 2 серии:
ОЗУ на m1 и m2 увеличить нельзя!
Macbook air m1 2020 a2337 Увеличение оперативной памяти с 8 до 16gb. Эксперимент за 100 тысяч рублей
Глючный ютуб с видеокарточками моих ремонтов тут:
Сайт с ценниками:
А по сверхважным вопросам зовите меня тут по призыву @R.Fon
Увидимся))0
Показать полностью
27
Автобус смерти. Iphone XR & Iphone 12
С чего бы начать?
Пожалуй начну с красненького, ведь его ещё не смотрели профессионалы с наклеенным ценником из 90х)
Итак предыстория:
Ехали подружки из Воронежа в Москву (аналог Москва-Воронеж не догонишь) на автобусе и под Тулой оба телефона нужно было подзарядить, ибо тиктоки кончились и вот вставили в usb первый 12. Моргнул молнией и перестал заряжаться и чо, надо же проверить это и на втором 🤦♀️
Итог: отработали до пустого аккумулятора и конец. Оба трупы)
Не ну а чо: все так делают, а чем я хуже)) Тоже прыгну xD. Эх, детишки))
Относили в сэрвис на диагностику "мастеру у дома". Вердикт:
"Это нельзя сделать. Вам менять материнскую плату"...
Ясна. Принесли ко мне.
Щас всё будет.
Разбираю все яблоки на спец.тачанке, чтобы не оставлять следов разбора на корпусе.
От блока питания вполне себе арбайтен
А значит начинает выступление первая, самая популярная и заезженная до нейтронной звезды, типовуха - контроллер USB или Gidra.
Находится она под шкуркой охлаждения рядом с процессором:
Сильно паять тут нельзя, есть вторая типовуха - отвал процессора
Поэтому метод спиливания тут подходит как нельзя кстати:
И уже на припой 148° пихается рабочий
С этим ясно. На очередь iphone 12:
Тут, чтобы добраться до необходимого контроллера, доски нужно раздвинуть на горячей плитке:
И делается всё тоже самое, что и с XR
Правда заряжаться он стал только в выключенном состоянии, а состояние аккумулятора показывал "остаток 0", значит приехало ещё в контроллер заряда, под названием TIGRIS и это в лучшем случае.
Тут он тоже рядом с процессором и требуется спиливание:
Далее посадка нового, но уже на припой 183°, так как это контроллер заряда и он греется, а значит если использовать припой подешевле, то со временем он развалится от перегрева. Нет. Не расплавится, а растрескается и микра отвалится. Не вся, а частично.
После запайки рамы телефон не включился...
А причина - короткое замыкание на нижней плате по линии 1.8в
Сжатие 20% по шкале шакалов)
Вот уже интереснее.
На схеме видно, что эта линия соединяет как раз тот дохлый тигрис и несколько микросхем на нижней доске. С верхом ОК, так как он запускался отдельно, а вот при соединении низа - геймовер.
Распаял и на прозвон всю доску, вернее подал 1.8в на линию и начала греться вот эта микра:
Заменил, снова запаял доски и вот:

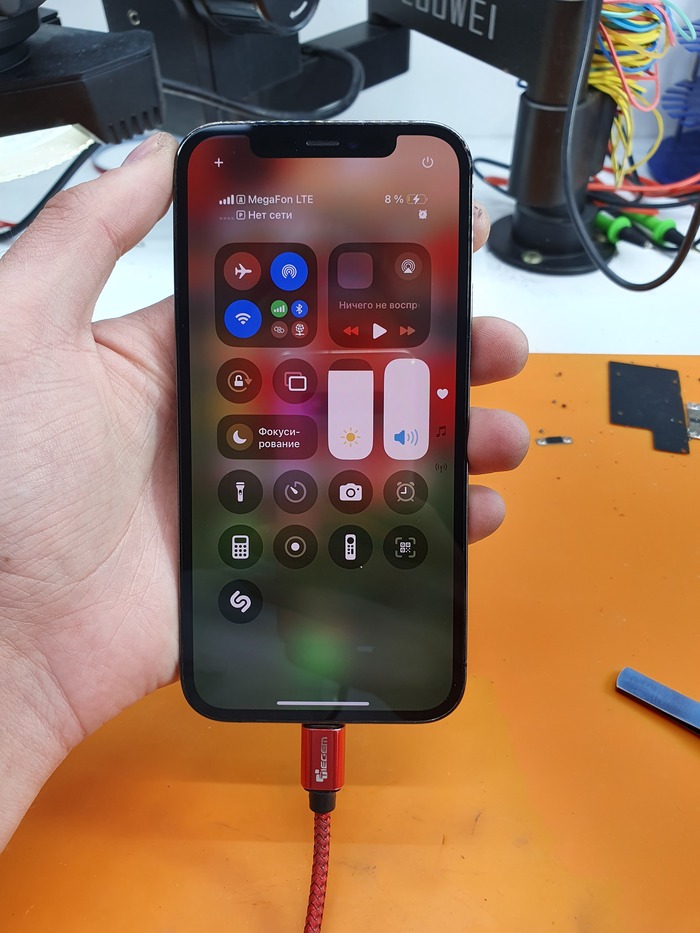

Ну понятно. Нет сети.
Искать что кончилось на плате перебирая микросхемы не стал, а просто взял донорскую заблокированную доску и перекинул необходимое туда.
Так как ревизии плат одинаковые, то достаточно модем, wifi и eeprom модема:
Теперь, чтобы постоянно не возиться с распайкой - спайкой, использую трафарет
Вот так он собирается и включается:
Сеть есть? Есть. Теперь можно спаивать раму и если после запайки не взлетит, то значит, что просто рама не допаялась, а не что-то на новой доске недосело)
После собирается красиво со всеми чистками и проклейками
Всё работает
Вот так детишки принесли мне:
7000р за iphone XR
И
15000р за iphone 12
Хороший автобус))
А задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку
Китайское из списка:
techo
infinix
Sony
blackberry
Nokia
Lenovo
Motorola
Сварку и атомный елдакол, а так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.
Остальное, не входящее в этот список - велком.
Ноуты, видеокарты, часы, наушники и фотоаппараты не делаю!
Кроме:
Увеличение ssd только на macbook m1, m2 и скоро m3:
Замена аккумуляторов и микрофонов только в airpods 1 и 2 серии:
ОЗУ на m1 и m2 увеличить нельзя!
Macbook air m1 2020 a2337 Увеличение оперативной памяти с 8 до 16gb. Эксперимент за 100 тысяч рублей
Переклейкой и полировкой стекла не занимаюсь!
Меняю модуль строго на оригинал сразу!
Канал с анонсом таких постов и прочими радостями тут:
Глючный ютуб с видеокарточками моих ремонтов тут:
Сайт с ценниками:
А по сверхважным вопросам зовите меня тут по призыву @R.Fon
Увидимся))0
Показать полностью
26
Частичный ремонт кусанного яблочка iphone 12 mini. Recovery data
Добрый.
Сегодня покажу частичное восстановление работоспособности телефона исключительно для восстановления данных.
Данный пост будет отправлен с мою личную базу в телеге.
Итак.
Есть микро 12, который слегка упал на мягкий персидский коврик с крутящегося дивана (видимо политика xD) и естественно с него надо изъять фотокарточки.
По описанию от клиента уже немного понятно о проблемах с телефоном.
Запускается и не раб сенсор.
Штош.
Для начала я думал распотрошить свой красный 12 mini, чтобы снять дисплей для проверки, который собрал на продажу, но потом долго думал: оставить себе или раскидать по запчастям?
По запчастям он выходит в 2 раза дороже, но нужно ждать пока инфляция его не употребит.
Да и лень было его разбирать, поэтому я решил для начала начать с простого - замены дисплея.
Да не просто с замены, а замены на такой же битый с перепайкой родной микры xD
Ну нет у меня дисплеев с микросхемами, так как я их перепаиваю каждому клиенту для сохранения всех тритонов без ошибок.
Да, iOS 18 мои ремонты пережили без проблемс.
Ну для бывавшего в сервисе телефона внутрянка чистая, значит делалось аккуратно, что радует.
А точно ли?
Для начала через программатор перекину тритон с автояркостью
А потом перепихиваю микру тачскрина на мой "рабочий" битый дисплей)
А чё собсно в сервисе не было хоть такого то рабочего дисплея, чтобы проверить тач?
То, что телефон свалился в режим восстановления - это результат запуска телефона без нижней платы, либо обрыв контактов по раме из-за отсутствия в системе родного чипа nfc (apple pay завязана на текущее шифрование системы и при его отсутствии или замене, данные чипа будут перезаписаны не затрагивая пользовательские данные)
Тут надо подождать и в конечном итоге получить...
Перегрев при запуске системы.
Понятное дело я охлаждаю его страдания и иду подключать к компу для схоронения даты, но телефон постоянно терял коннект из-за перегрева.
А что там по плате?
А тут у меня замыкание, которое якобы устранили в сервисе.
Мне даже тепловизор не потребовался для его местонахождения, достаточно беглого осмотра
С досками понятно, им пиздец, как и аудиокодеку, который сидит рядом с процессором и слегка разломан
Самую малость xD
На этом этапе согласовывается частичный ремонт и после согласования спиливается с платы
Почему спиливание?
Рядом также сидит ударенный проц и по моему предположению там наверняка оторваны контакты, которые висят только на компаунде и лишний нагрев тупо добьет это дело и данных, без значительных вложений денег и времени не получить.
Причём кодек ставить обратно обязательно - без него телефон будет либо с розовым экраном, как в моём давнем посте, либо висеть на яблоке
Поэтому украдаю стекляшку со старшей про версии
И припаиваю на низкотемпературный припой обратно
Вот теперь можно скомуниздить дату, причём мне всегда нравился подсчёт объёма данных в 3utools
На этом этапе было согласовано 15 тысяч рублей.
Если бы клиенту захотелось самому повозиться в переписках или схоронить данные из приложений, то за 5к сверху я бы закинул дисплей и отправил без дальнейшего восстановления сетей.
Телефон мог работать бы как битый ipod)
Но...
Клиент захотел восстановить это дело и моё предложение звучало проще:
Я тупо за 50 тысяч копирую данные в свой красный телефон и всё.
Но красный корпус видимо не нарядно, поэтому решено было за 45 тысяч перекинуть плату в сборе с дисплеем, новым аккумом, камерами, верхним шлейфом и вибратором (они привязаны)
Восстановить родной корпус
Сделать всякие радости с чиской и проклейкой
Чтобы было уже совсем хорошо
Залить в новую плату данные
И отправить его братно в Питер)
Получив за это всего 45 тысяч)
По времени заняло около 6 часов.
Ожидание в очереди 2 недели.
Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку
Причём китайское по типу techo, infinix, Sony, blackberry, Nokia и любой планшет от ноунейминговых компаний в ремонт НЕ БЕРУ.
Ноуты, видеокарты, часы и наушники не делаю!
Переклейкой и полировкой стекла не занимаюсь!
Канал с анонсом таких постов и прочими радостями тут:
Глючный ютуб с видеокарточками моих ремонтов тут:
Инста пока шевелиться не собирается, и так на одного слишком много соц.сетей, но если интересно, то вот:
Туда писать ничего не нужно, я там не отвечаю, лень VPN врубать)
Прямая дичка:
А по сверхважным вопросам зовите меня тут по призыву @R.Fon
Увидимся))
Показать полностью
27
Такие разные
Показать полностью
1
Замена слухового динамика iPhone 12 в СПб — Что делать, если не работает динамик при звонке?
Практически каждая модель iPhone имеет недочет при проектировании и сборке. Стоит учитывать, что эти поломки проявляются даже при повседневном использовании. Для этого его не обязательно ронять или окунать в воду.
Стандартная ситуация - перестал работать верхний динамик на iPhone 12. Причина - обрыв обмотки динамика.
1 этап - вскрываю устройство. Проклейка сидит хорошо, спасибо, что рамка не отваливается ввиду износа устройства
Как происходит замена?
Динамик припаян к шлейфу с датчиками, которые отвечают за работу Face Id. Поэтому его нужно отпаивать.
Вроде бы процесс не сложный, но встречал такое, что меняют шлейф целиком, а потом отдают устройство с нерабочим Face Id.
КААААК они потом это объясняют клиенту???
2 этап - отпаиваю динамик с донора. На такой случай всегда храню оригинальные запчасти с разбора.
3 этап - вычищаю старую проклейку и ставлю новую.
Сборка, тестирование и устройство готово!
