NAND — разновидность флеш-памяти, которая является одним из ключевых компонентов огромного количества электронных устройств. Где используется NAND, как связана с искусственным интеллектом, и почему сейчас такая память в дефиците?

Что такое NAND

NAND представляет собой один из видов флеш-памяти — постоянной перезаписываемой памяти на основе транзисторов с плавающим затвором. Свое название она получила благодаря организации ячеек в виде цепочек, напоминающих логические элементы «И-НЕ» («Not-AND»). Подобное устройство позволяет упаковывать их более плотно и обеспечивать большие скорости доступа, чем у флеш-памяти типа NOR («И-ИЛИ», «Not-OR»). Именно поэтому NAND получила куда более широкое распространение.

Современные разновидности микросхем NAND имеют 3D-компоновку, за счет которой ячейки памяти размещаются в несколько слоев.

Во всех устройствах, имеющих флеш-память для пользовательских данных, используется именно NAND. Сегодня ее можно встретить в огромном количестве различной электроники: как в самостоятельных накопителях вроде SSD или флешек, так и в виде встроенных чипов в «умных» устройствах — начиная от громоздких автомобилей и заканчивая миниатюрными смарт-часами.

Почему NAND так востребована сегодня

NAND была изобретена в 1989 году, и впервые появилась в потребительской электронике еще в середине 90-х. Однако долгое время она была дорога в производстве и не очень быстра. Поэтому чипы такой памяти использовались в ограниченных объемах лишь в тех устройствах, которые в силу своей компактности не могли работать с жесткими дисками.

С развитием технологий стоимость производства NAND снижалась, а скорость работы памяти и обслуживающих ее контроллеров росла. Благодаря этому к 2007 году на рынке появились первые накопители на базе NAND-памяти для компьютеров и ноутбуков — SSD.

К сегодняшнему дню представить ПК без твердотельных накопителей просто невозможно. Микросхемы NAND внутри них обеспечивают намного более высокие скорости операций с данными и имеют в разы меньшие задержки доступа, чем магнитные пластины жестких дисков.

Использование NAND критично для тех задач, которые требуют быстрого доступа с минимальными задержками к большим объемам памяти. В последние годы самой распространенной из них стал искусственный интеллект. ИИ-модели используют для обучения огромное количество информации, к хранилищу которой должен быть организован молниеносный доступ — иначе скорость этого процесса может снизиться в разы.

Тенденции потребления

В современном мире цифровой техники потребность в NAND растет не по дням, а по часам. Если в центрах обработки данных (ЦОД) раньше можно было обойтись относительно небольшими SSD для «горячих» данных и большими жесткими дисками для «холодных», то сегодня для задач искусственного интеллекта требуются кратно большие объемы твердотельных накопителей. Поэтому ежегодное потребление NAND в серверном сегменте все время растет — если в 2020 году оно составляло около 18% от объемов произведенной памяти, то к сегодняшнему дню эта цифра увеличилась вдвое.

И, хотя объемы производимой NAND с каждым годом увеличиваются примерно на 30–40%, серверы постепенно откусывают от ее «пирога» еще больший кусок. Из-за этого все меньше памяти остается для других основных потребителей — рынка мобильных устройств и ПК. Это можно наглядно проследить с помощью следующей таблицы.

* - прогноз на основе первых десяти месяцев

Как видим, для центров обработки данных с течением времени требуется все больше и больше NAND — в этом году они впервые обогнали по этому параметру исторически лидирующие мобильные устройства. И, судя по тому, что различные ИИ по мере совершенствования начинают требовать для своих нужд еще большие объемы памяти, такая тенденция будет продолжаться и дальше.

Как будет развиваться ситуация в будущем и чем на это ответят производители

Рост потребления NAND серверами не проходит бесследно для рынка электроники. Из-за дефицита памяти спрос на нее увеличивается, а производители начинают повышать цены. В свою очередь, это приводит к удорожанию конечных устройств с NAND. Особенно тех, которые оснащаются большими ее объемами: SSD-накопителей, готовых ПК и ноутбуков, смартфонов и планшетов.

Производители NAND не могут резко нарастить объемы ее производства: строительство новых фабрик — процесс долгий и затратный, а уже существующие мощности и так загружены на полную. Это усугубляется и тем, что три крупных производителя (Samsung, Micron, SK Hynix) сконцентрированы на выпуске чипов памяти HBM — ведь без них невозможно создание производительных ускорителей искусственного интеллекта. Перераспределение производственных мощностей в сторону NAND могло бы помочь сократить дефицит. Но до тех пор, пока HBM приносит большую прибыль, вряд ли кто-то из «большой тройки» на это пойдет. Поэтому основным способом борьбы с дефицитом флеш-памяти сегодня является технологический прогресс, позволяющий создавать чипы увеличенной емкости. Благодаря ему производители постепенно учатся «выращивать» 3D-стеки NAND с большим количеством слоев, а вдобавок — еще и склеивать больше таких стеков между собой. К примеру, SK Hynix за счет использования этих двух приемов нарастила общее количество слоев последнего поколения своей NAND с 238 до 321.

Наращивание слоев позволяет увеличить не только емкость, но и скорость памяти. Однако последней в серверах и так достаточно. Поэтому в погоне за удешевлением и более высокой плотностью NAND производители постепенно увеличивают количество бит, хранящихся в одной ее ячейке. Как результат, даже в ЦОД четырехбитная QLC NAND постепенно становится из экзотики вторым игроком: если в 2021 году ее имели лишь 10% серверных SSD, то к 2026 году их доля вплотную приблизится к половине.

Итоги

NAND-память — один из ключевых компонентов современной техники. Ее главными достоинствами являются скорость и компактность, благодаря которым эта память нашла приют в огромном количестве различных устройств. Среди потребительской техники основные объемы NAND приходятся на накопители для ПК, смартфоны и планшеты. Но из-за непрекращающегося бума искусственного интеллекта все больше такой памяти уходит в серверы, приводя к ее дефициту.

Подобный расклад сил на рынке приводит к эффекту домино: помимо NAND, дорожает оперативная память, память для видеокарт и даже жесткие диски, которые в условиях недостатка SSD все чаще используются в серверах для хранения «холодных» данных. Учитывая, что снижения востребованности NAND в ближайшее время не ожидается, такая ситуация останется с нами надолго.

Есть на Яндекс Маркет

Реклама. ООО «Яндекс Маркет», ИНН 9704254424, erid: 5jtCeReNx12oajvE4R4D7cT

Многие задаются вопросом, как хранить данные дома или на работе. Надо же не только установить систему на жесткий диск, но еще куда-то сложить несколько сезонов любимого сериала, фотографии друзей и родных, видео с котиками, да и для игр тоже нужно много места. А если вы работаете с большими объемами информации, то проблем становится еще больше. Но еще более требовательными являются центры обработки данных. И всем нужны большие накопители. Seagate представила самый большой жесткий диск, и его характеристики действительно впечатляют.

Самый большой жесткий диск

Человечество генерирует все больше данных, и их надо где-то хранить, поэтому мировые лидеры в производстве накопителей постоянно придумывают что-то новое. Так, в прошлом году Western Digital анонсировала накопители объемом 28 ТБ, но сейчас ее главный конкурент показал новинку на 30 ТБ — Seagate Exos Mozaic 3+, и сказал, что в ближайшее время выпустит модель на 32 ТБ. Но и это еще не все.

В основе жесткого диска с самой большой емкостью лежат 10 пластин по 3 ТБ каждая, а в скором времени производитель планирует увеличить емкость каждой пластины до 5 ТБ, тем самым еще больше увеличив общий объем накопителя.

Как работает HDD

Внутри крутятся пластины, а на расстоянии нескольких нанометров от них находится головка, которая намагничивает определенные сектора или, наоборот, считывает с них информацию. Диск крутится, «коромысло» с головкой двигается и все это с огромной скоростью.

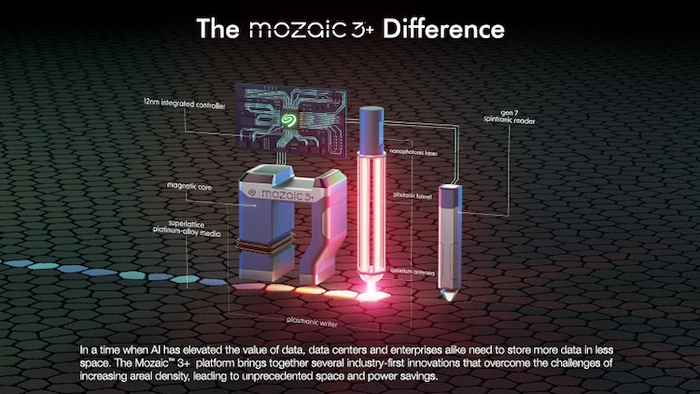

В основе работы нового накопителя лежит технология тепловой гибридной записи HAMR (Heat-assisted magnetic recording — пер. термомагнитная запись), которая и позволила увеличить емкость HDD. При этом он сохранил свой физический размер на уровне форм-фактора 3.5”, вес и относительно низкий уровень шума.

Можно подумать, что технология HAMR является новинкой, но это не так, ведь работа над ней началась компанией Seagate еще в 1998 году, а спустя 20 лет — в 2018 году — был представлен первый жесткий диск, работавший на ней. Он имел емкость 16 ТБ, что тоже совсем не мало.

Во время работы HDD, созданного по этой технологии, при помощи вертикального нанофотонного лазера пластины нагреваются до высокой температуры. Сообщается о достижении локальной температуры в 400–500 градусов Цельсия. Это позволяет намагничивать сектора относительно слабым магнитом. Можно подумать, что температура влияет на свойства пластин, но ни на химические, ни на физические свойства пластин никакого воздействия нет. Зато технология позволила увеличить скорость последовательного чтения и записи. Как бонус, благодаря применению HAMR диски обладают высокой устойчивостью к внешним магнитным воздействиям.

Создание нового способа записи повлекло за собой необходимость создания новой считывающей головки. Потребность в этом возникла из-за того, что данные записываются более плотно и считать их применяемыми ранее методами было бы невозможно. По словам самой Seagate, считыватель Gen 7 Spintronic Reader является самым маленьким и самым чувствительным в мире датчиком магнитного поля.

А еще обновленные компоненты потребовали создания нового чипсета для управления всем накопителем. Он разработан специалистами Seagate, но все, что о нем известно, это то, что он построен по 12 нм техпроцессу и, скорее всего, базируется на архитектуре RISC-V. Других подробностей нет, да они и не так важны, если честно.

Сколько стоит самый большой HDD

Интересно, что несмотря на нововведения, стоимость накопителя не выросла драматически и остается на сопоставимом уровне относительно остальных подобных накопителей. Пока точная стоимость не озвучена, но, скорее всего, она будет установлена на уровне 450–460 долларов, что соответствует среднему по рынку порядку в 15 долларов за терабайт. В первую очередь это корпоративный продукт, которым уже заинтересовались многие ЦОД, провайдеры и компании с собственными дата-центрами.

Если вы захотите купить такой HDD, нужно подкопить денег. Но для дома лучше выбрать что-то меньшего объема, вроде накопителя Seagate на 22 ТБ, или более скромного Western Digital на 4 ТБ. А для резервного хранения данных стоит обратить внимание на хороший внешний жесткий диск.

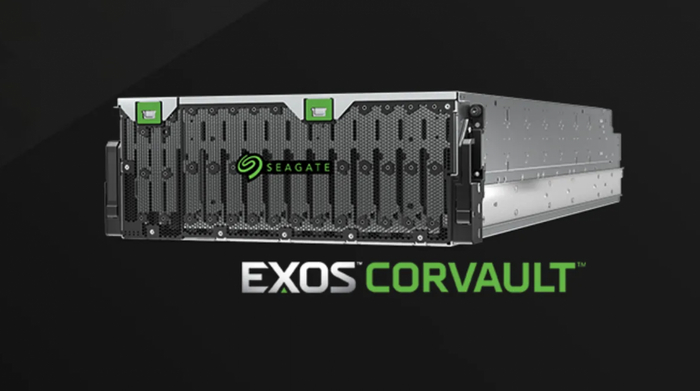

Отгрузки уже начались в первом квартале 2024 года, но Seagate Exos Mozaic 3+ уже устанавливается в системы хранения данных Seagate Exos Corvault. Эти СХД представляют из себя стойку форм-фактора 4U с размещенными внутри 106 HDD, подключенными посредством интерфейса SAS.
