Ми-35
Созданный в СССР ударный и транспортный вертолет Ми-24 за необычную форму прозванный крокодилом, составлял основу вооруженных сил многих, дружественных нам государств, хотя по НАТОвской классификации он Hind — «Лань». Однако просуществовал он не долго, бурное развитие новых видов вооружения и бортовой электроники требовало создания новой техники. Именно такой машиной стал созданный в ОКБ Миля модернизированный вариант вертолета под обозначением Ми-35.
Машина сохранила универсальность и надежность предшественника и может применяться как боевой, транспортный или санитарный вертолет. Производством и модернизацией ранних моделей техники занимается завод корпорации «Росвертол», расположенный в Ростове-на-Дону.
Разработка улучшенного варианта ударной машины Ми-24В началась в конце прошлого столетия. Целью работ являлось повышение конкурентоспособности вертолета на зарубежных рынках. Новый вариант машины 24В получил обозначение Ми-35, а для доработанной версии 24Д стал применяться индекс Ми-35П. Причем для поставок на внутренний рынок подобные машины не были предназначены.
В 2000-м году по программе модернизации данного вертолета были доработаны первые машины, которые впоследствии поставили для ВВС Зимбабве. Большое внимание при доработке было уделено улучшению электронного оборудования. На вертолетах стали использоваться приборы ночного видения и тепловизорные определители целей, способные выполнять обнаружение объектов на расстоянии до 4000 м.

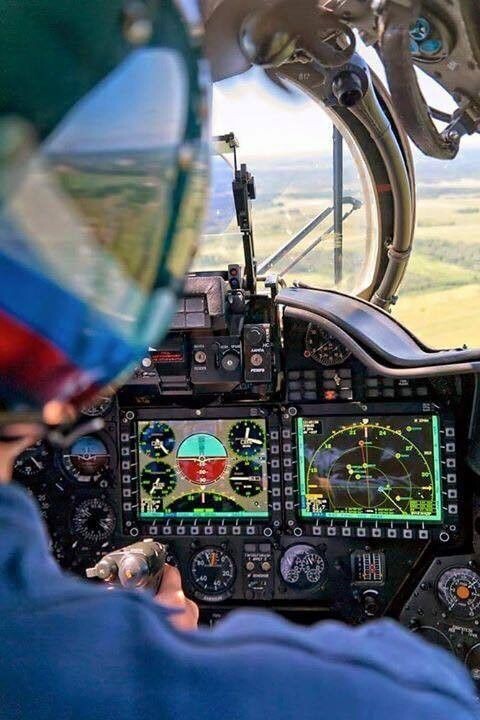

Для ориентации применена спутниковая навигационная система с выводом информации на отдельный многофункциональный экран. Дополнительное оборудование позволяет вертолету работать с неподготовленных площадок в любое время суток и при различных погодных условиях.
В 90-е годы появился проект доработанного варианта Ми-24ВМ, который поставлялся на экспорт как Ми-35М. Прототип новой машины появился в 1995 году, но испытания заняли почти 10 лет. Вертолеты модели Ми-35М поступают на внутренний рынок – для Российской армии поставлено не менее 60 единиц.

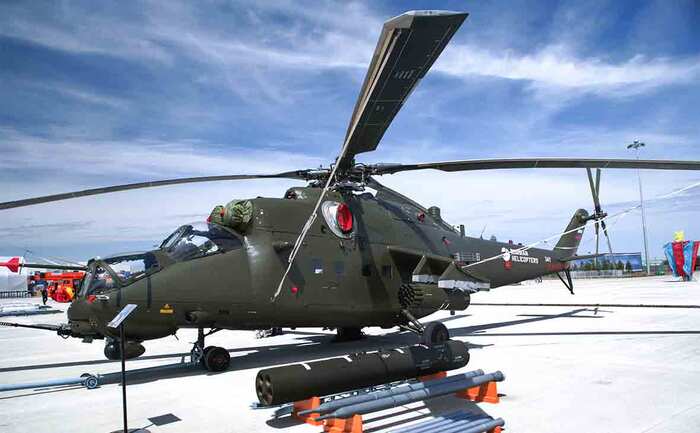

Вертолеты неплохо поставляются за рубеж – кроме ряда стран СНГ (Азербайджан, Казахстан, Узбекистан), машины имеются в ВВС стран Южной Америки и Ближнего Востока. Завод работает над созданием дальнейших модификаций – Ми-35М2 и М3, отличающихся вооружением и бортовой электроникой. Образец вертолета демонстрировался на выставке МАКС-2017.

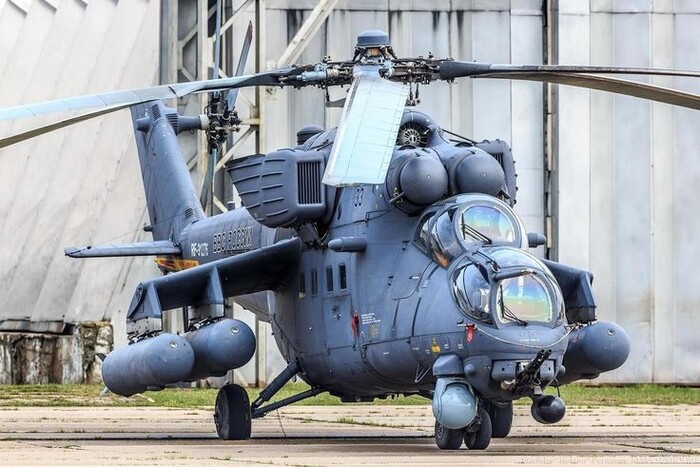

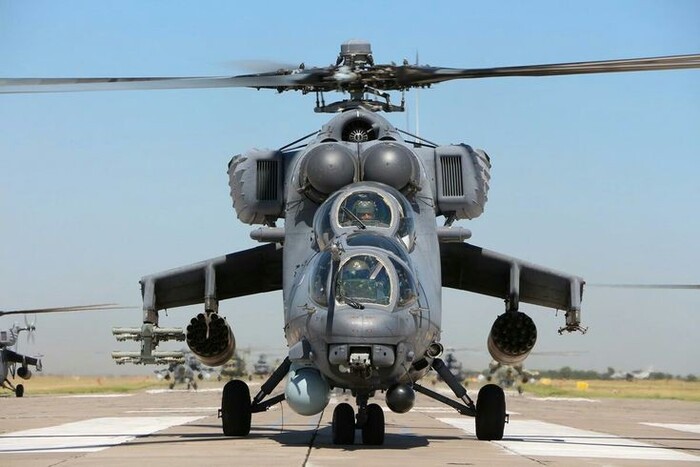

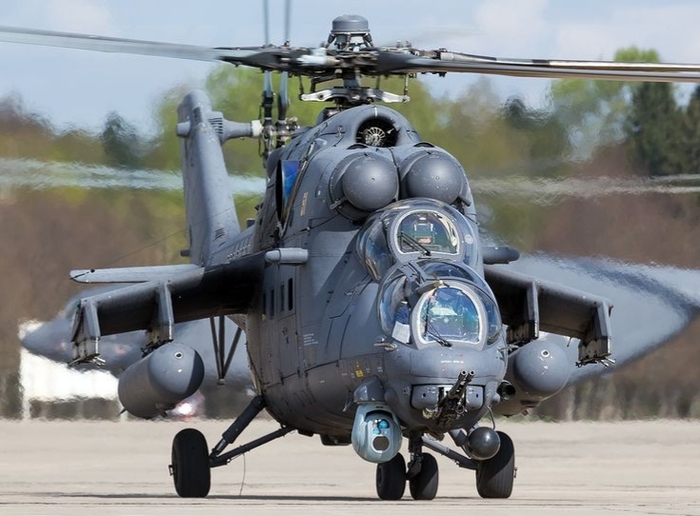

Ключевым отличием ударного вертолета Ми-35М является применение неубирающегося шасси с усиленной амортизацией и точками крепления. Такое решение продиктовано спецификой использования вертолета – выполнение ударов с малых высот. При повреждении пилоты Ми-24 зачастую не успевали выпустить стойки, и машина разрушалась при падении.
Решение несколько сократило перевозимый арсенал, но положительно сказалось на аэродинамике вертолета. На ранних выпусках вертолета применялись турбовальные установки модели ТВ3-117В, которые производились на территории Украины. Вскоре их место заняли российские аналоги ВК-2500-II, разработанные в КБ Климова.
Фактически, новые двигатели представляют собой развитие модели ТВ3-117В и обеспечивают мощность до 2700 л.с. на кратковременном чрезвычайном режиме. В обычной эксплуатации моторы Ми-35 развивают по 1500 л.с. По отзывам летчиков, тональность работы двигателей различна, несмотря на унифицированную конструкцию.
Гидравлика Ми-35 имеет дублированную конструкцию, дополненную вспомогательным контуром. От основной системы запитано управление вертолетом, вспомогательная – применяется для работы демпфера в системе управления. На вертолете имеется пневматическая система, оснащенная индивидуальным компрессором. Сжатый воздух используется для работы тормозов на основных стойках шасси, герметизации проемов дверей кабины экипажа и грузового отсека, а также для подачи незамерзающей жидкости на лобовые стекла кабины.
Запас топлива на машине Ми-35 находится в пяти внутренних баках, общей емкостью 2165 л. Непосредственно в двигатели топливо подается из индивидуальных расходных баков. Все емкости соединены между собой магистралями и оборудованы перекачивающими помпами. Дополнительные баки располагаются на внешних подвесках под крыльями. Двигатели и основной редуктор оборудованы индивидуальными системами смазки с отдельными расходными емкостями.
Вертолет Ми-35 оснастили улучшенным несущим винтом, имеющим лопасти из композитных материалов. Для улучшения эффективности и увеличения срока службы введен доработанный механизм автоматического перекоса и износостойкие подшипники. Рулевой винт машины выполнен по традиционной для современных вертолетов Х-образной схеме, имеет лопасти из композитного материала.
Винты вертолета, ветровые стекла кабин и входные каналы подачи воздуха в двигатели оборудованы системой удаления льда, работающей от электросети. Входные каналы двигателей оборудованы обдувом теплым воздухом, компрессоры подогреваются горячим маслом.

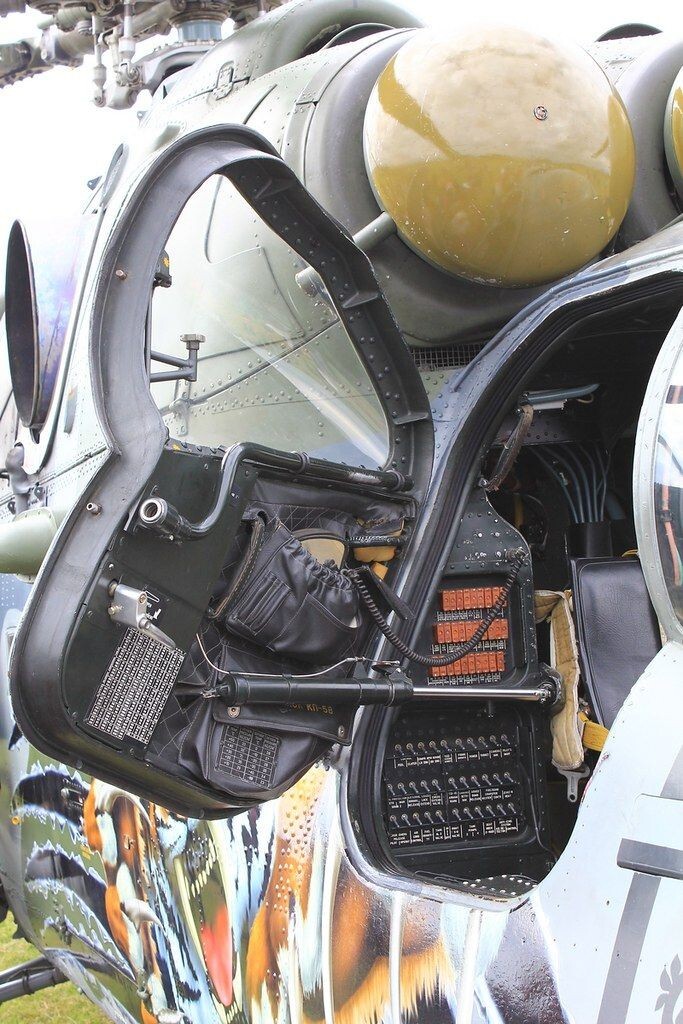

По некоторым данным на Ми-35М может быть третий член экипажа – бортовой техник. Для защиты экипажа, элементов силовой установки, ответственных узлов гидравлической системы и основного редуктора привода винта установлены стальные плиты толщиной до 5 мм. В кабинах и дверях установлены бронестекла.

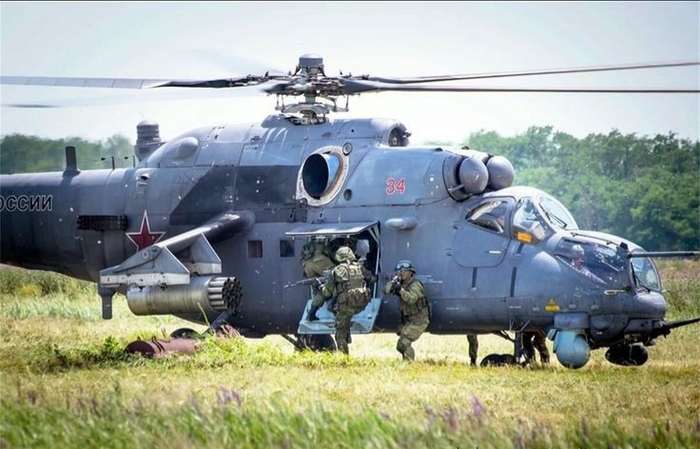

Кабина экипажа герметизирована. Для обеспечения комфортных условий применена система кондиционирования, включающая в себя кабины экипажа и грузовой отсек. На базе версии Ми-35П существует санитарная машина, способная перевозить двух лежачих и двух сидячих раненых, а также сопровождающего. Допускается перевозка десанта, состоящего из восьми человек. Транспортный вариант способен перевозить на внутренней и внешней подвеске 2400 кг груза.
На борту вертолета Ми-35М имеется система тушения пожаров, использующая фреон. Огнетушители установлены в моторных отсеках, около основного редуктора, в зоне установки расходных баков и дополнительной установки. Дополнительные средства тушения имеются в кабинах экипажа и в грузовом отсеке машины.

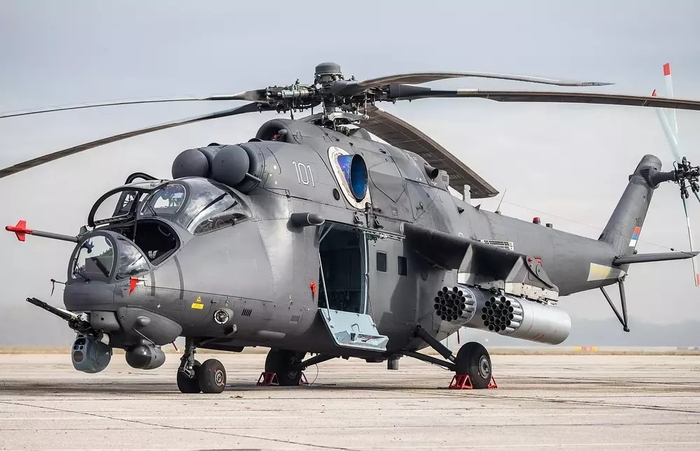

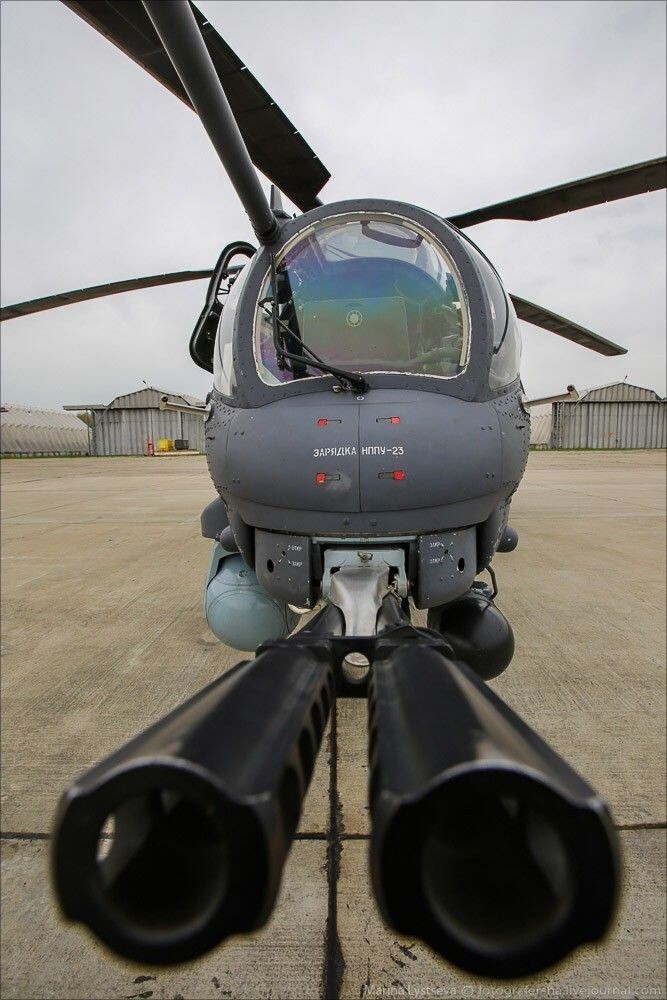

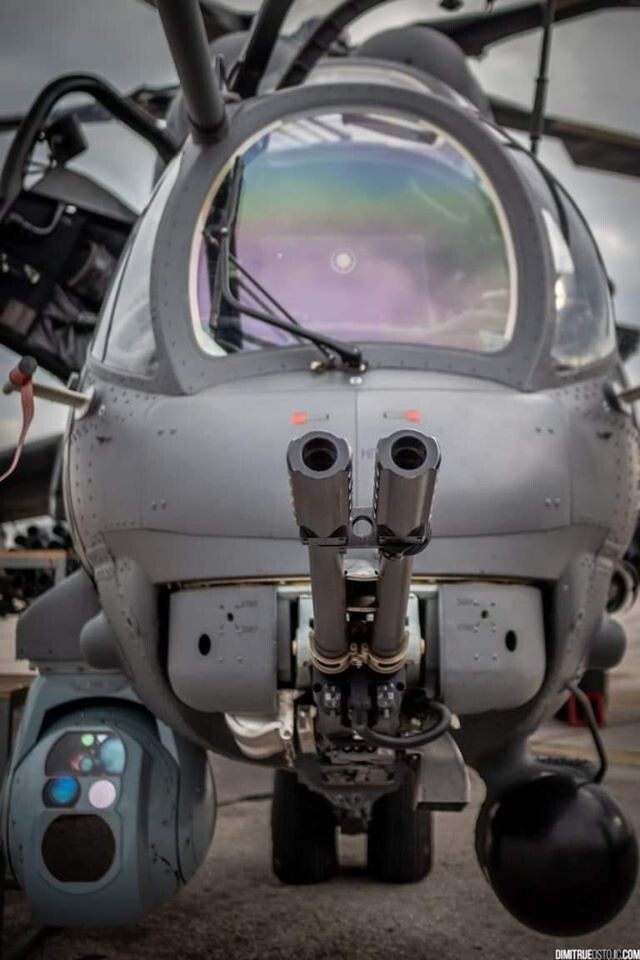

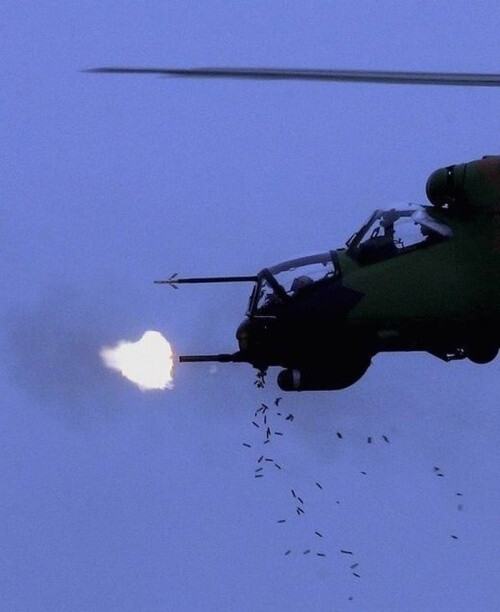

В носовой части вертолета Ми-35М расположена фиксированная стрелковая точка НППУ-23, оборудованная дистанционно управляемой 23 мм пушкой ГШ-23Л. Боекомплект размещен внутри установки и включает в себя 450 снарядов, установленных в лентах. Отличительной особенностью пушки являются два ствола, что позволило повысить огневую мощь. Пушка применяется для борьбы с бронированными наземными и воздушными целями на малых и средних расстояниях.
Для снижения негативного эффекта отдачи и вывода потока пороховых газов применяется локализатор. В дальнейшем предполагается установка пушки ГШ-23В, оборудованной системой жидкостного охлаждения. Машина с подобным вооружением получит обозначение Ми-35М2.
Четыре точки подвески допускают боевую нагрузку весом 1500 кг. На вертолетах могут использоваться свободно летящие ракеты типа С-13 или С-8, установленные в направляющих блоках.
Из-за различного калибра (122 и 80 мм соответственно) число блоков для ракет составляет соответственно или два или четыре. Проводились опытные вылеты машин с ракетами С-24, имеющими калибр 240 мм. Для борьбы с бронетехникой применяются управляемые комплексы «Штурм-В», либо «Атака-М».
Всего на борту может быть до восьми подобных ракет. Возможна установка двух дополнительных контейнеров, с двуствольными пушками ГШ-23Л. Боекомплект каждого контейнера состоит из 500 выстрелов. Вариант Ми-35М2 способен нести ракеты класса «воздух-воздух», входящие в состав комплекса «Игла-В».
Из-за небольшого числа построенных машин, она ограниченно используется в боевых конфликтах. Первая потеря строевого Ми-35М произошла из-за недостаточной квалификации экипажа и ошибочной работы радара. В начале осени 2012 года вертолет врезался в склон горы в Дагестане.
Первым относительно боевым опытом использования техники стало патрулирование приграничных зон России и Украины, выполнявшееся в период присоединения Крыма. Вертолеты Ми-35М вступили в настоящий бой в ходе борьбы с исламскими террористами на территории Ирака. В середине 2014 года две машины были уничтожены огнем с земли, при этом оба экипажа погибли.
На счету иракских вертолетчиков числятся несколько десятков уничтоженных террористов. Машины применялись ВКС России в боевых действиях на территории Сирии.Официально признана потеря двух российских вертолетов.
С 2022 года российские Ми-35М применяются в ходе военного конфликта на Украине.Были сообщения в украинских СМИ о нескольких сбитых вертолетах, но информация об этих потерях не нашла подтверждения.
ЛТХ:
Модификация: Ми-35
Диаметр главного винта, м: 17,30
Диаметр хвостового винта, м: 1,50
Длина, м: 17,51
Высота, м: 3,90
Масса, кг
-пустого: 8200
-нормальная взлетная: 11200
-максимальная взлетная: 11500
Внутреннее топливо, кг: 1500 + опционально 1000
-ПТБ: 1200 (4 х 500 л)
Тип двигателя: 2 х ГТД ТВ3-117ВМА
-мощность, л.с.: 2 х 2225
Максимальная скорость, км/ч: 320
Крейсерская скорость, км/ч: 280
Практическая дальность, км: 1000
Боевая дальность, км: 450
Практический потолок, м: 4500
Статический потолок, м: 1750
Экипаж, чел: 2
Полезная нагрузка: до 8 солдат или 4 носилок или 2400 кг груза
Вооружение: гондола с подвесным стрелково-пушечным оружием в различных вариантах (пулемет 9-А-629 калибра 12,7 мм; 2 пулемета 9-А-622 калибра 7,62 мм; гранатомет 9-А-800 калибра 30 мм) или 1 х 30-мм пушка ГШ-30-2
Боевая нагрузка — до 2400 кг на 6 узлах подвески:
-4 х ПУ УВ-32-57 32 х 55-мм НУР С-5 или 2 х ПУ УБ-20-8 20 х 80-мм С-8 НУР, или 4 х 240-мм НУР C-24Б, или 4 х ПУ Б-13Р с 122-мм НУР С-13, или ПУ УВ-20-57 20 х 55-мм НУР С-5;
-4 х ПУ (до 8 ракет 9М114) «Штурм-В» или контейнеры УПК-23-250 с 23-мм пушкой ГШ-23Л и 250 патронами, контейнеры с пулеметами или 30-мм гранатометами, или 1500 кг бомб малого калибра в том числе кластерные, напалмовые, дымовые.
Возможна установка поставщика мин ПФМ-1 (контейнер КМГУ- 2).
