Очень старый, но не потерявший свою актуальность и красоту проект анализатора спектра JudithB с 31 лампой ИН-13.
Особенность этого анализатора спектра в возможности подключения не только к лампам, но и к VGA разъёмам мониторов и телевизоров. А так же возможность подключения к светодиодной матрице вместо ламп.
Но самое красивое все же лампы. Можно установить ИН-9, но потребление тока у них значительно выше и понадобится преобразователь для создания высокого напряжения.
Выполнен на 8-ядерном процессоре Paralax Propeller, не тормозит)) обновление прошивки возможно через аудио файлы (как спектрум).
vk.com/elkotto
Ку!
Часы названы так в честь чёрной дыры из фильма "Интерстеллар", изображение которой помещено в центр корпуса часов. Делались они для дома
Вид спереди
Функционал часов самый простой - они показывают время, а через веб-интерфейс можно управлять их включением-выключением, и обновлением прошивки. Ни будильника, ни чего-либо ещё.
Вид сверху
Лампы часов выполнены в виде старых газоразрядных ламп, но из оргстекла, подсвеченного сверхъяркими светодиодами.
Корпус сделан из массива дуба.
Лампы обрамляет панель из зеркальной нержавейки, прикрученной болтами из латуни.
Гаргантюа
В центре часов настоящая газоразрядная лампа Декатрон ОГ-4, находящаяся в центре чёрной дыры Гаргантюа и символизирующая горизонт событий.
Гаргантюа выполнена из латуни, рисунок вытравлен и залит чёрной краской.
Внутри микроконтроллер с Wi-Fi на борту ESP32.
Вид сзади
Веб-интерфейс часов
Псевдогазоразрядные лампы
Каждый как хочу сделать, что-то прекрасное, а получаются опять часы.
Пластик Абс, грунт, краска, акрил из балончика KUDO.
Лампы ИН 1.
Да, опять часы.

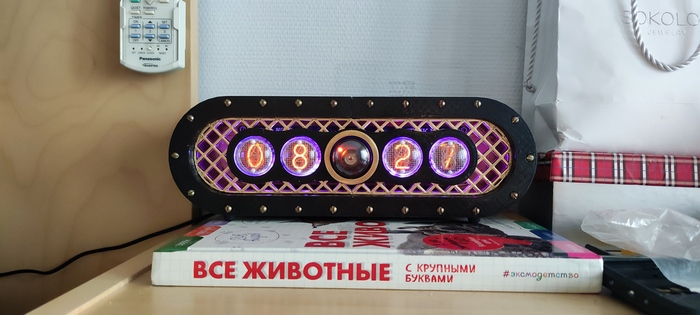

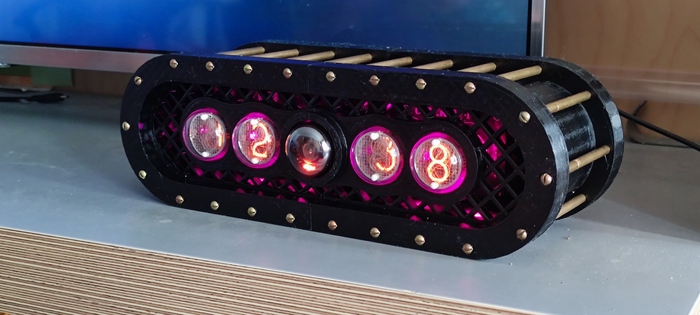

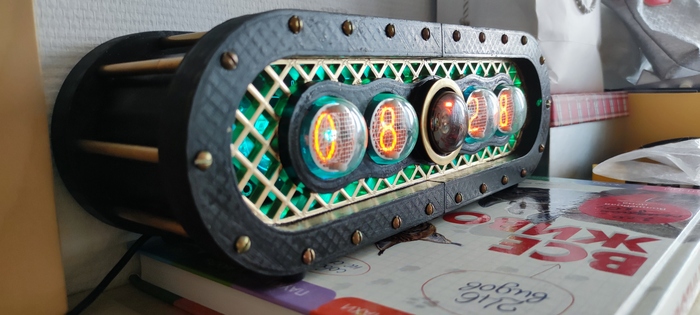

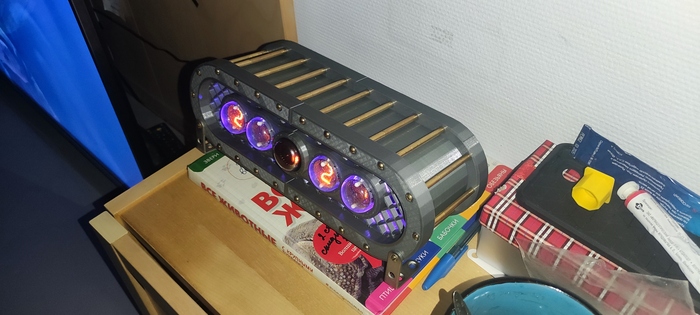

Как писал в предыдущем посте, занялся я часиками на лампах ИН-4 и декатроне ОГ-4.

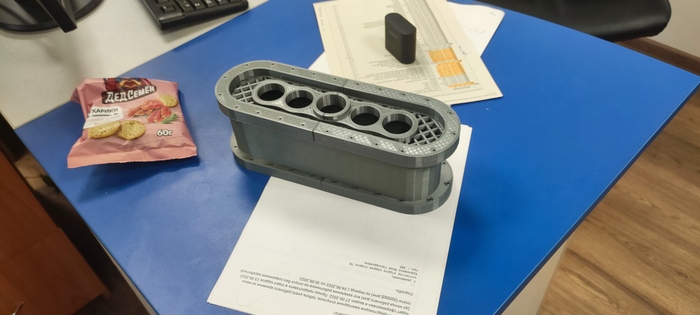

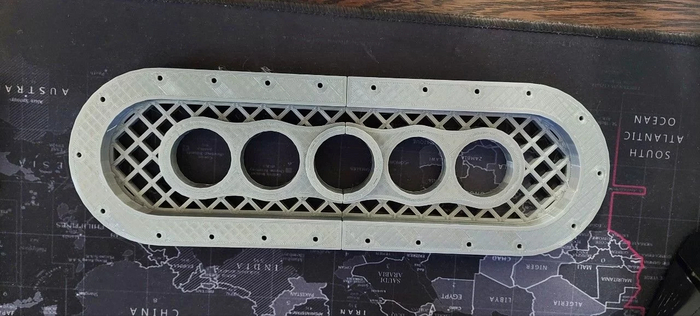

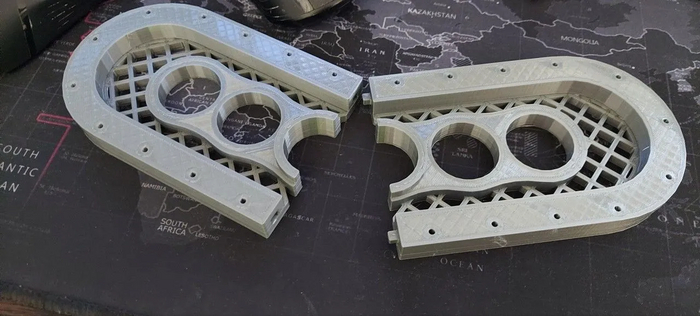

Корпус 3D печать, PETG, не без огрехов, но ничего криминального.
В этих часах, в отличие от проекта Алекса Гайвера, не ардуина, а микроконтроллер PIC16, пищалка, RGB подсветка, будильник, таймер и самое крутое - управление часами по WIFI каналу.
Первый пост за 5 с половиной лет)
Давным давно увидел данные часы, а теперь решил себе забацать, и Остапа понесло...
Спасибо @AlexGyver за разработку.

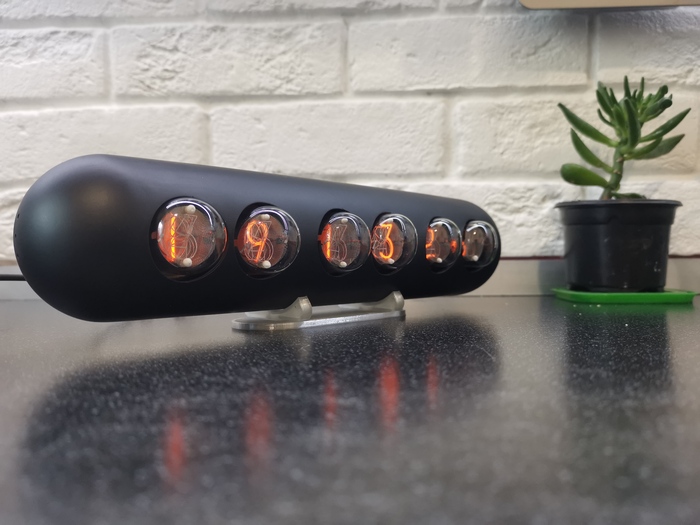

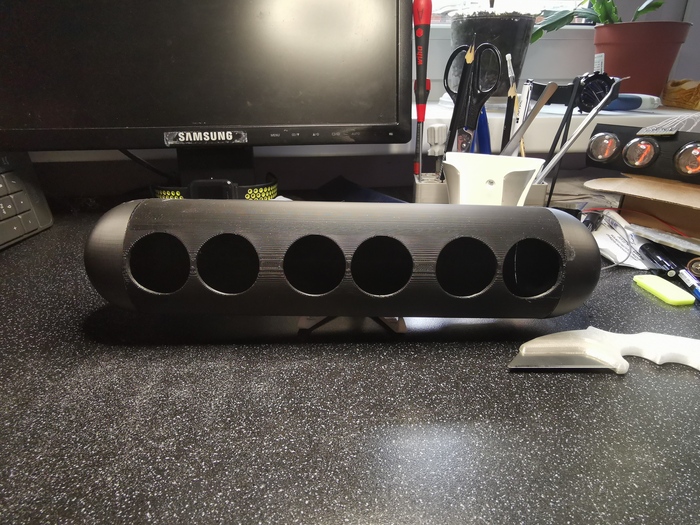

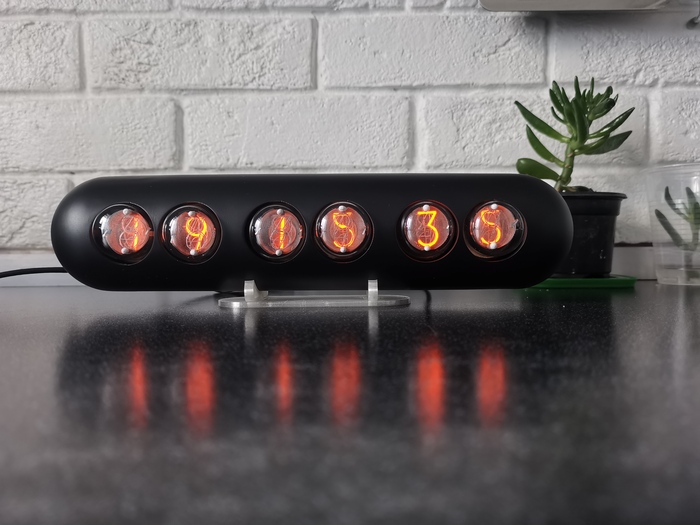

Мои - на ИН-12, с корпусом, напечатанным на 3D принтере + подставка из алюминия Д16.
Вторые часы коллеге - на ИН-14, корпус фул Д16 + латунные ножки, колпачки на кнопки + шильдик (будет чуть позже).
Следующий проект будет на лампах ИН-4 и декатроне ОГ-4.
Тапками не кидайтесь, первый пост, тег моё.
Доброго всем вечера, уважаемые читатели!
Наверняка многие из вас видели часы с красивыми индикаторами серии <ИН>, в голове проносилась мысль вроде: "классные часики, хочу такие же ! ".

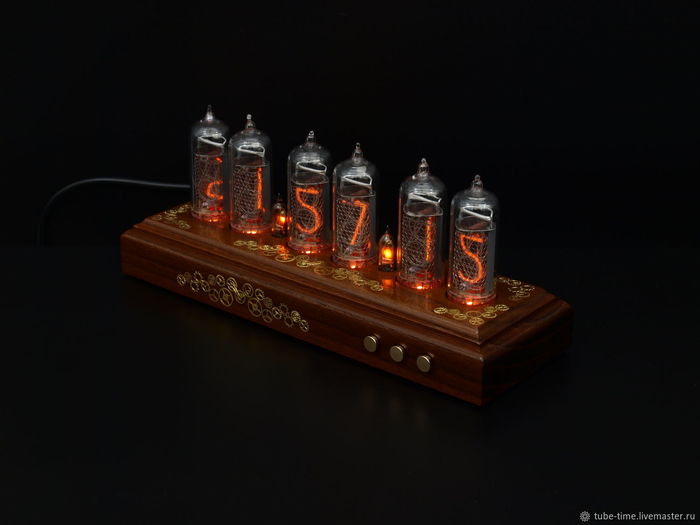

Примерно вроде таких:
(не реклама)
Следующий этап - посмотреть цены в интернете. И что мы видим? А видим мы нечто вроде уникальных проектов с мраморными подставками и прочим..с ценами по 15-20-30 килорублей... Дорого? Согласен, дорого. Но тут же вспоминаем, что мы есть человек разумный и умелый! Мы можем попробовать собрать такие часы сами!

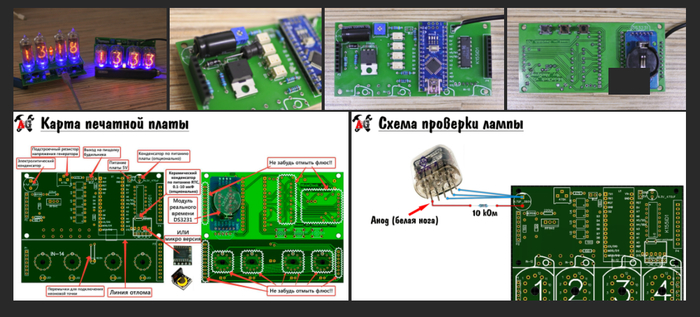

Гуглим и видим, что есть и старые схемы доинтернетовских времен, непростые в исполнении для большинства народу. Но время не стоит на месте, где мы и натыкаемся на товрища AlexGyver (не реклама, товарищ молодец, популяризует электронику и подобное)
Так у этого товарища имеется схемное решение на небезызвестной Arduino ! Да, тут уже все доступно и можно смело закупаться деталями и собирать!
Но все же радиолюбительство сейчас не так развито и Вы, мой дорогой друг, наверняка скажете, что все равно как-то непросто...

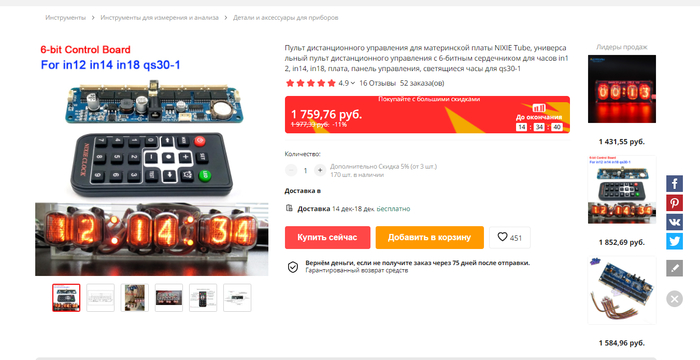

Что же! Спешу Вас обрадовать, потому что старые добрые китайцы совместили современные технологии и дешевизну компонентов в одну плату ! Теперь необязательно быть инженером среднего и выше класса, чтобы соорудить такие часики! Ниже представляю вариант сборки такого комплекта и рекомендую к повторению, если у Вас возникло такое желание!
(не реклама, берите где и что хотите =) )

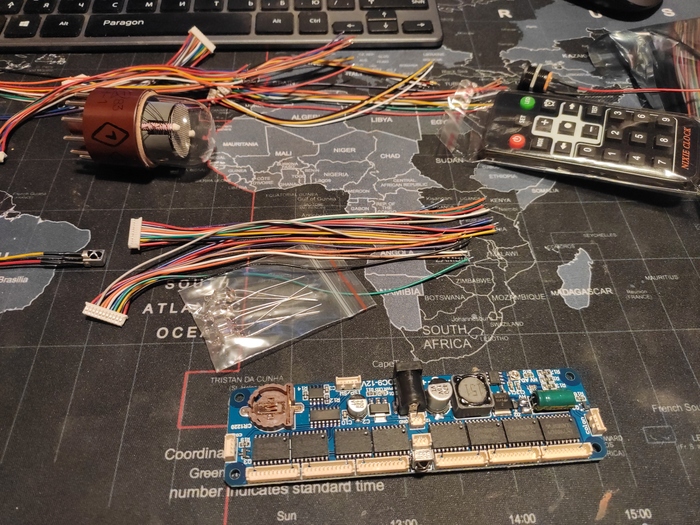

вот и я дождался свои комплекты =]
Приступим к сборке!

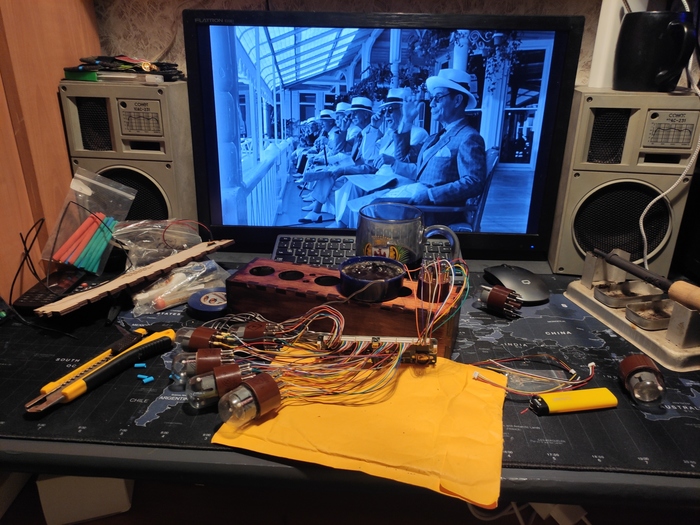

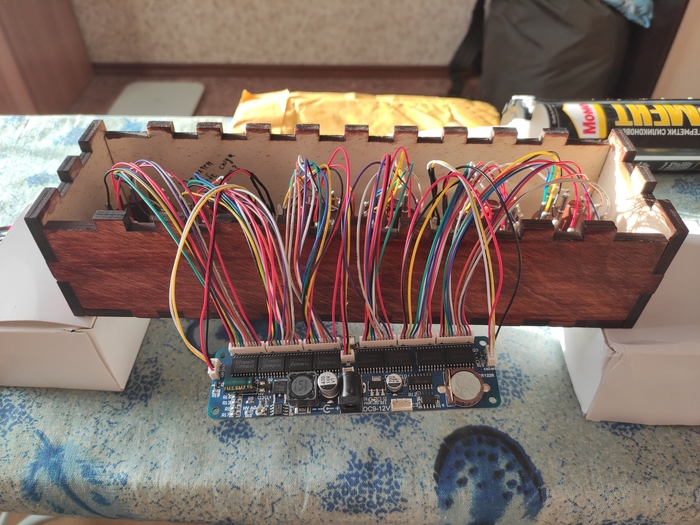

всё очень просто: нужен паяльник, олово и канифоль! Ну и изолента там, термоусадка. И вера в свои прямые (или не совсем) руки! Вперед! Припаиваем контакты от 1 до 11 , 1-10 на каждую из цифр , 11- общий (анод)
Отдельно припаиваем неоновые лампочки разделительных знаков.
кажется , начинает что-то вырисовываться!
ну а дальше все просто - загоняем это дело в готовый корпус !
я свой корпус рисовал в корал дро, а дальше вырезал на лазерном станке из фанеры 6мм. Корпус каждый для себя сделает так, как его душе угодно) ниже привожу картинки как оно есть:

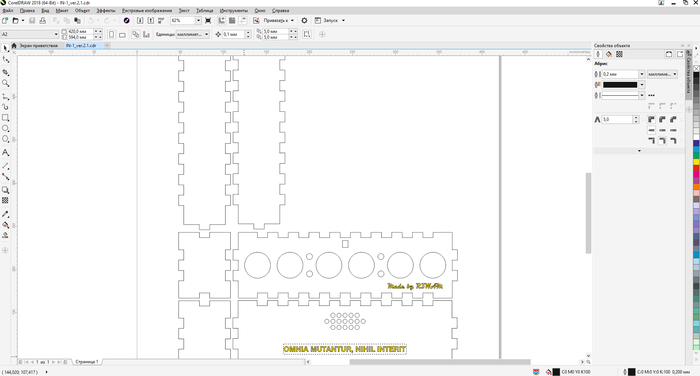

вот так рисовалось это дело для резки:
Ну и в финале закрываем дело крышкой, предварительно сделав изоляцию контактов индикаторных ламп и закрепив все элементы внутри корпуса.
Итогом получаем это:
Корпус из фанеры вырезан на лазерном станке (в Вашем городе наверняка есть конторы, которые занимаются подобным за разумные деньги)

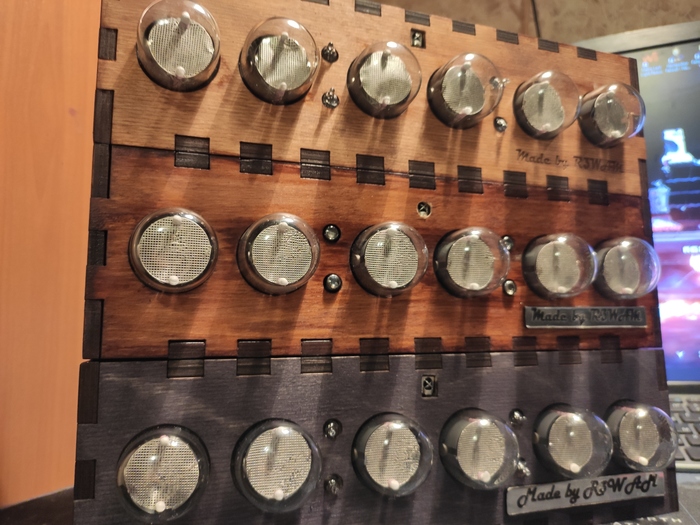

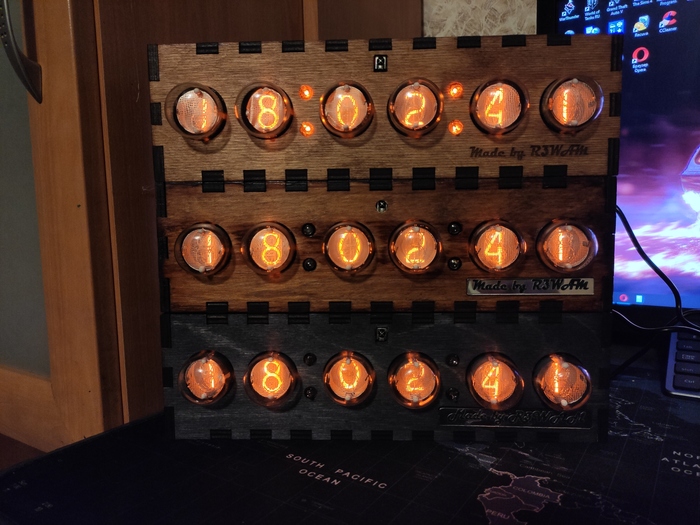

Сделал три разных цвета - использовал морилку "тёмный орех", "дуб" и "тёмное дерево"
Включаем...Да будет свет!

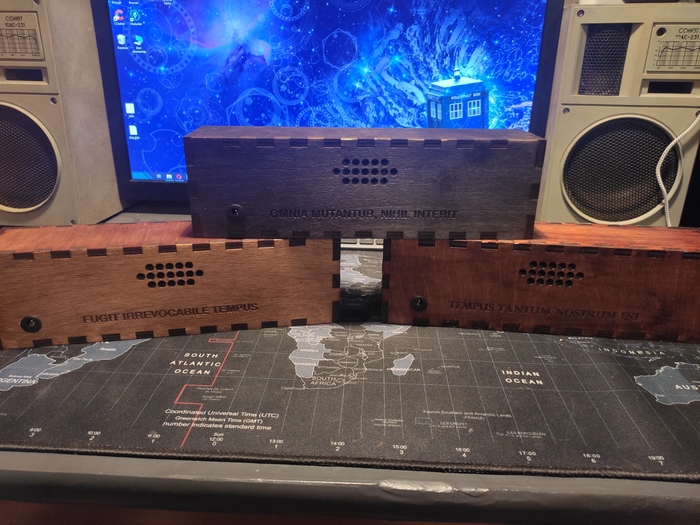

Сзади расположено гнездо питания 12 вольт и отверстия для циркуляции воздуха. Бонусом - цитаты про время на латыни. Не надо ругать (хейтить), просто захотелось их добавить:
и видео работы:
Спасибо за то, что уделили время для просмотра этой публикации!
