Работа заказчика.

Когда шлешь комплекты для самостоятельной покраски и сборки, редко бывает обратная связь. Но иногда очень радует её наличие. Приятно посмотреть что люди сделали своими руками. Хотя иногда бывают неоднозначные результаты. Но самовыражение достойно уважения!

Этот дом к последнему не относится. Нам очень понравился результат.

В июне написал заказчикчто почти доделал ночник, но хотел бы на крышу антенны СССРовские, и нет ли у меня их. Антенн у меня не было, но я отрисовал их в кореле и скинул файлы, т.к. заказчик работает на лазере и хотел сделать их из тонкого металла.

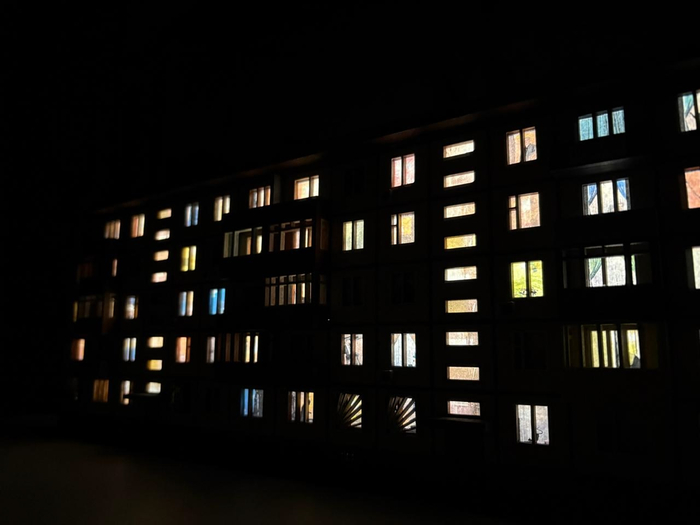

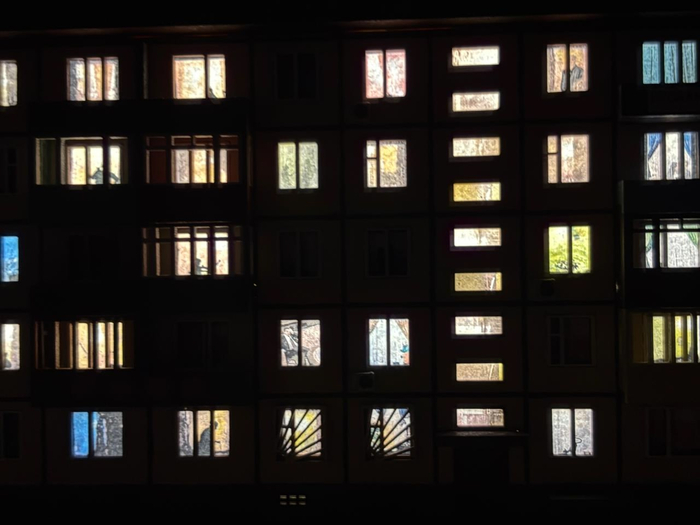

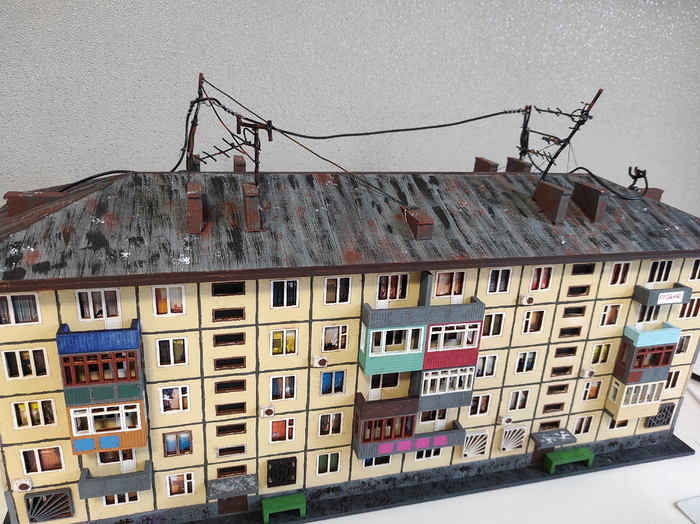

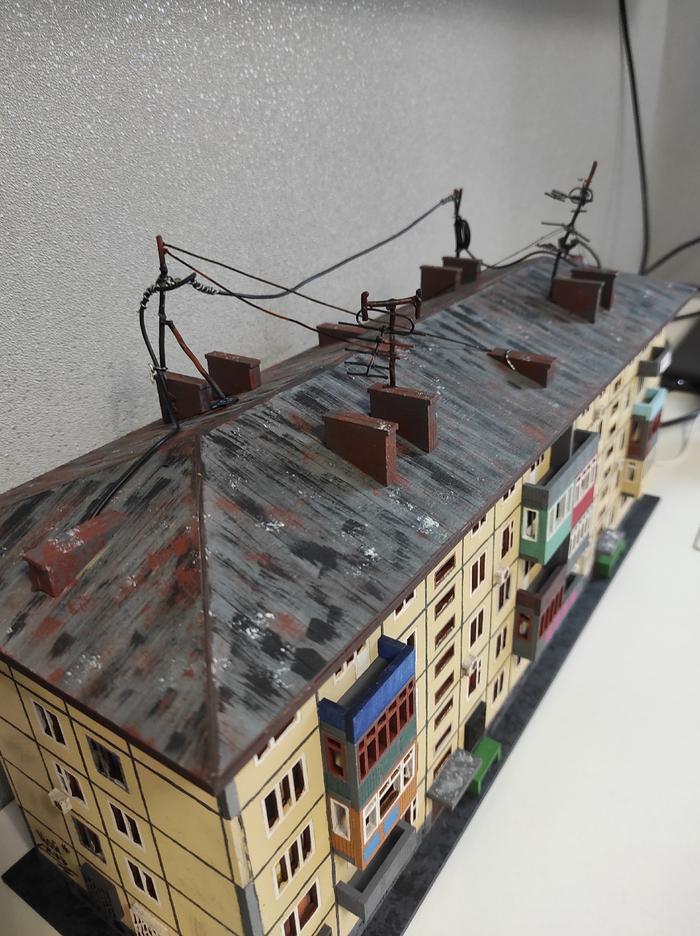

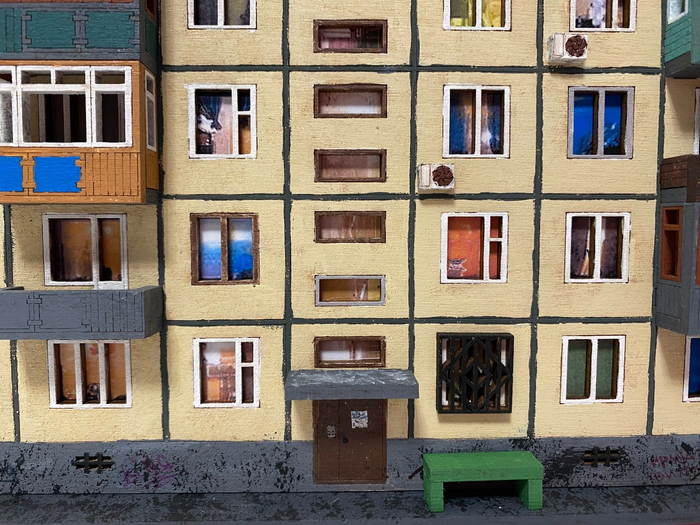

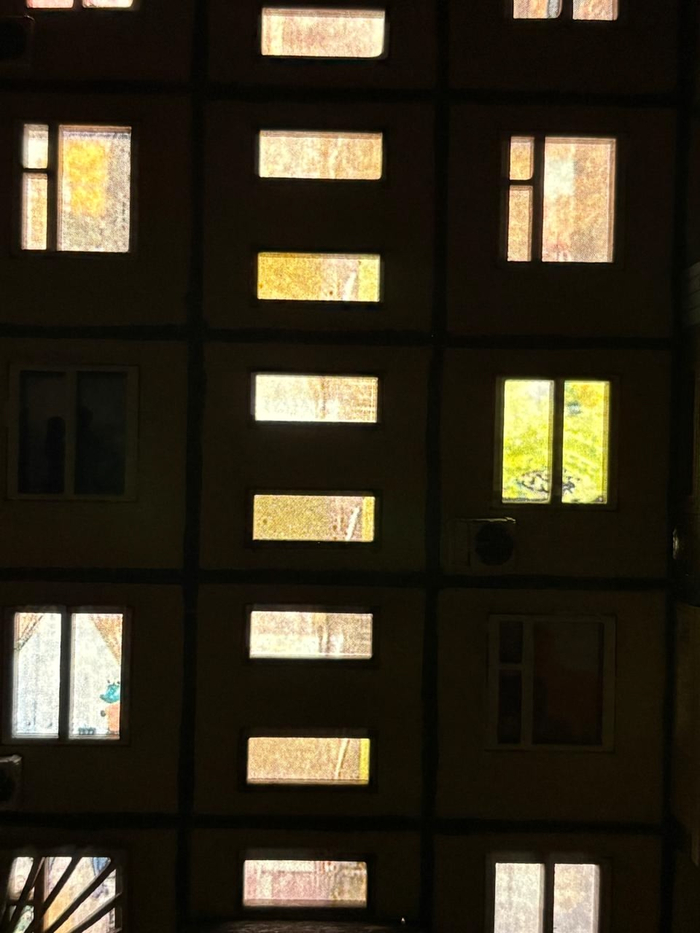

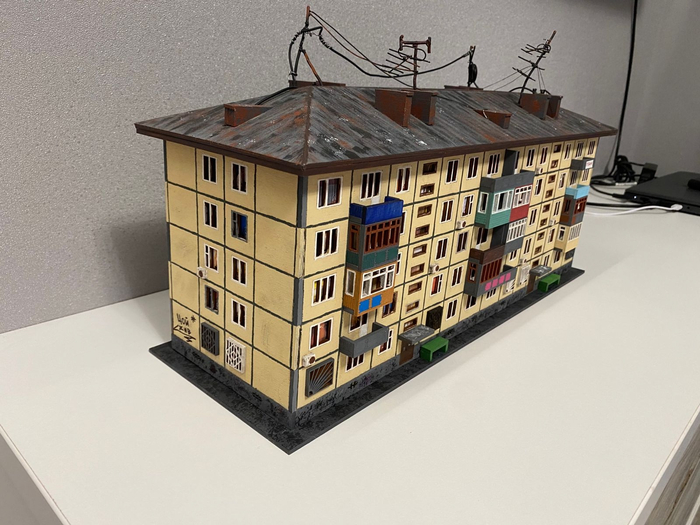

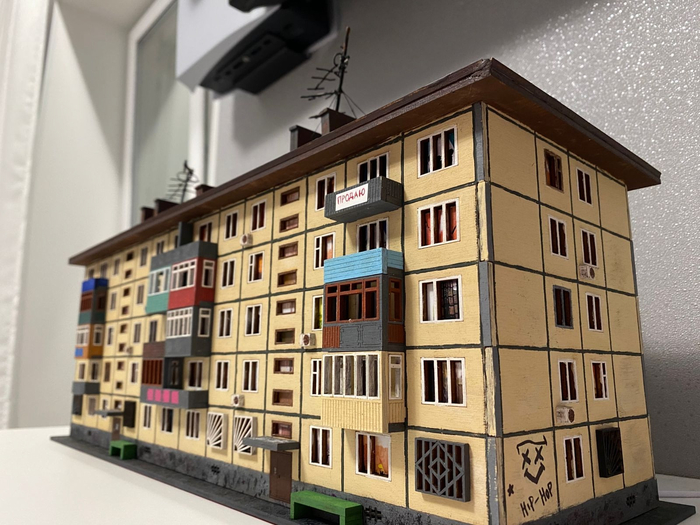

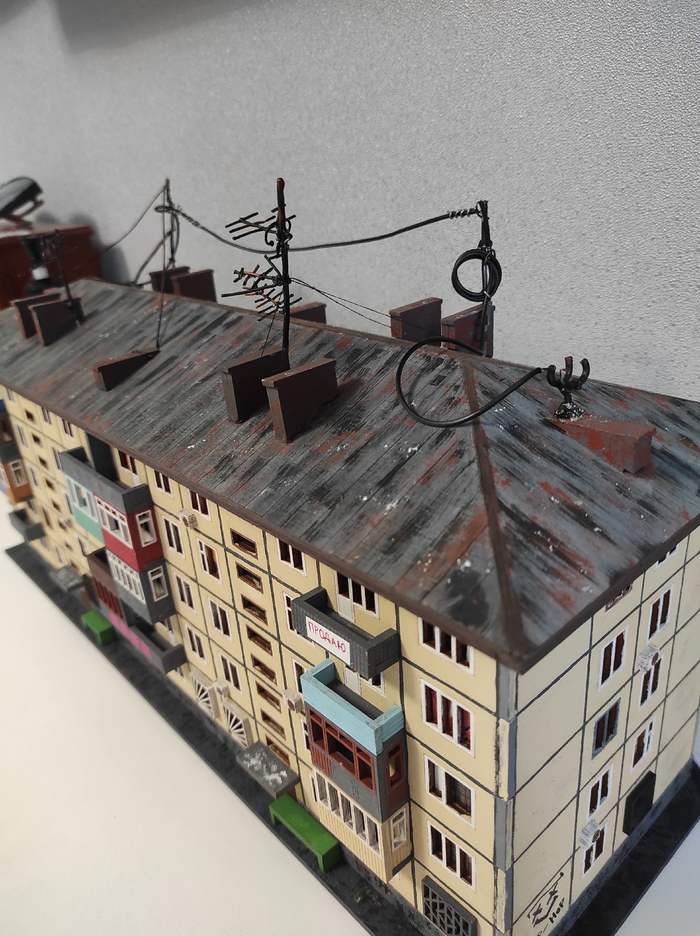

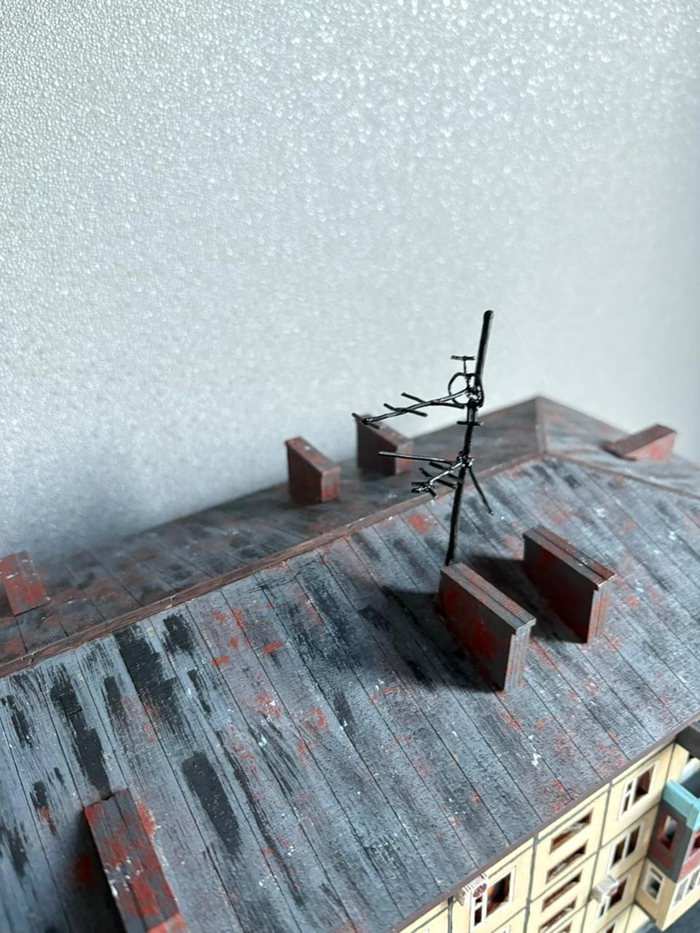

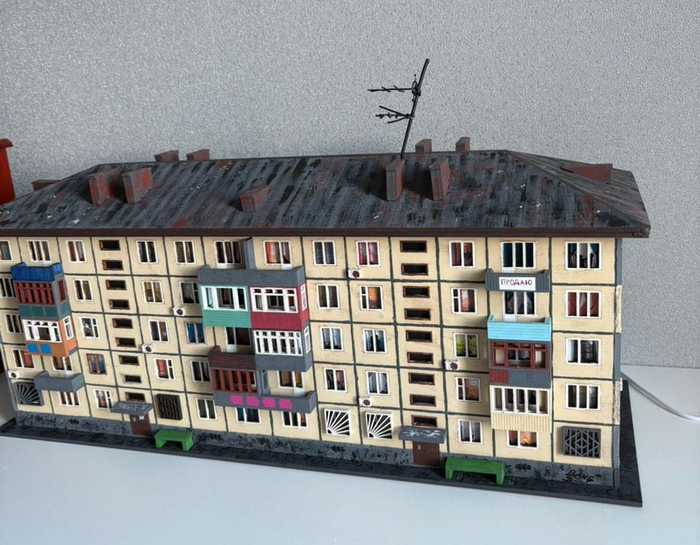

Но в процессе решил что проще таки сделать их из паяльной проволоки и спаял так. Результат сборки покраски смотрите на фото, там же и антенны).

Сделано аккуратно, без засветов и щелей. В общем хорошо!

Всем спасибо, до встречи)

В предыдущем посте Ночник. Серия 111-121-1 обещал выложить еще фото.

Сделали еще один, и один пока лежит в виде конструктора.

Уж больно нам с женой самим понравился этот дом. Размеры этого малыша 31см ширина, 9см высота, и 7см глубина.

В таком же доме живет сестра, и племянники четырех лет, будучи в гостях, тыкали в окошки и сообщали что: "А мы вот тут живем!".

Дом сделан в масштабе 1к200. Фанера 3 мм толщиной, покрашен акрил красками вручную.

Добавил проход из левой, в среднюю часть лоджий, как в настоящем доме)

Сейчас на маркетплейсах куча всякого ширпотреба, потокового производства, поэтому наше ручное хобби не может конкурировать с массовым производством ни по объему, ни по ценам. У нас только себестоимость материалов для ночника масштаба 1к 100 выходит в пределах 2т.р., а мини варианта, в масштабах 1 к 150 и 1 к 200. в 1.5т.р.

Конкуренция есть только по качеству и душевности)

Основная работа инженер-наладчик КИПиА, хобби было для души, и немножко как приятная добавка для походов в кафе или на непредвиденные расходы. И очень приятно было видеть и читать реакцию заказчиков на их дом, в котором они жили.

Поэтому скорее всего будем сворачивать хобби.

Изготовление в предыдущей части, а тут только фото.

Всем спасибо. До встречи.

Разбавим посты с Долиной и проблемами с авитами небольшим ремонтом!

Обратилась подруга:

- Ukshuinik, привет! А можно тебя попросить об услуге?
(я хз, это вообще к тебе или нет, просто нужна помощь человека с прямыми руками). Нужно, короче, в одной автодетали припаять контакт :)

Тут видно, что на детали три одинаковых контакта. Один сгорел, но его можно поправить. На форуме владельцев таких же машин это известная проблема, даже мануал есть.

О том как она покупала эту машину, нужно писать отдельный пост и в лиге юристов)

Сам бы я на такой блудняк не подписался. Там машину купила женщина, которая отъездила на ней полгода, потом умерла. Машина была в наследстве на дочке, которой четырнадцать и вступить в наследство и продать машину никак.... Корочь еще та морока.

В прошлом году у подруги на машине выявилась такая же проблема как и у многих.

Запускала примерзшие дворники, в результате чего они толком перестали работать. Подруга не стала заморачиваться, а через кого-то заказала с таобао целиком трапецию. В сервисе её поставили, старую отдали.
В этом году ситуация повторилась!
Надвигалась зима, и заказывать новую без вариантов. Очень долго, и это будет третья трапеция в сборе!
Короч, т.к. я КИПиА, и рукожоп на все руки, взялся помочь. Привезли мне эту запчасть, я снял моторчик с редуктором, разобрал и увидел это:

Мда. Кусок латунного диска, по которому ездят контакты, выжран. А так же выжран кусок пластика на синей шестерне. Для сравнения, он должен выглядеть так же как и справа, за площадкой.

Основная проблема это конечно отломившийся усик, но это скорее уже скорее следствие, чем причина.
Изначально проблема в острых краях на наклепанной части усика. Он соскакивает с пластины при переходе с латуни на пластик, и процарапывает пластмассу. При движении назад, цепляется за пластину и выдирает кусочки. Далее все больше и больше, всё глубже и глубже. Да еще и плохой контакт, дуга при перегрузе дворников, нагрев, и в результате уже так цепляется, что отрывает усик.

Припаять его не проблема, проблема чтоб он далее не разрушал пластину.

Народ с форума просто припаивают новый усик и ставят все назад. Но если уж снял, то отчего же не доделать всё по уму. Самая проблема, это снять вал с синей шестернёй, потому что он фиксируется шайбой starlock. Эту шайбу сложновато снять, но возможно.

Поэтому делаем хорошо, плохо оно само выйдет!

Нашел донора из старого СССР реле, с широким и мощным контактом и двумя миллиметрами серебра на контакте. За минуту запаял новый усик.

Контактная пластина крепится просто загнутыми со стороны дна, лапками. Отгибаются все разбирается.

В идеале нужно снять размеры с пластины, сделать чертёж и заказать новую пластину, но поиск не дал результата, где могут вырезать из 0.8-1мм латуни новую деталь.
Поискав в инете, не нашел кто мог бы сделать это, да ещё и быстро. Толстую сталь, люминь и нержу режут, латунь одну две детали - нет.
Решил восстанавливать пластину.
Выжрало 7 мм.

Далее из донора этого же реле, выкусил кусочек бронзы, на наждачке довёл до 0.8мм и подогнал к пластине. После запаял, вывел в размеры оригинала надфилем и шлифанул.

Теперь приводим в порядок шестерню. Убрать всю смазку, убрать обгорелый "кариес", обезжирить и подготовить к заливке эпоксидкой. Как видно прогрызло сквозную дыру. на другую сторону шестерни.

Использовал эпоксидный клей для металла феликс, который застывает 4 минуты.

Консистенция как у зубной пасты. Замесил, и быстро заполнил полость с задней части шестерни и продавил в сквозную дырку излишки, чтобы было чуть выше и больше площадки.

Намесил еще клея, намазал шестерню с лицевой стороны под пластиной, заполнил пустоты, чтоб под припаянным куском была сплошная поверхность. Установил пластину, прижал струбцинами её к шестерне, чтоб излишки клея выдавились. Потом убрал застывшие наплывы клея лезвием. В результате даже пальцем не найти переход с пластины на пластик.

Смазал всё, установил шестерню, запрессовал стопорную шайбу starlock, что держит вал шестерни. Проверил прилегание контактов.
Новый контакт катается как царь во дворца!

Т.к. все снимал с трапеции в сборе, то проставил маркером метки где, что и как стояло. Поэтому дальше со сборкой проблем не возникло.

Дальше трапецию в сервисе поставили, а вторую привезли мне, для таких же манипуляций)

Теперь есть еще одна запасная)

Всем спасибо, будьте осторожнее на дорогах и ни гвоздя, ни жезла!

Пост "Точка Надёжина" получил неожиданное продолжение.

Немного истории: В конце 1950-х гг. в мастерской О. И. Гурьева Н. Н. Надёжиным и В. М. Фромзелем был создан проект 9-этажного кирпичного «точечного» здания на 45 квартир. Дом-башня, созданный по заказу одного из первых в СССР ЖСК на Выборгской стороне, приобрёл большую популярность и вскоре был утверждён как типовой (1-528КП-40) и реализован во многих районах Ленинграда. Он стал одним из немногих серийных проектов, получивших своё неофициальное название — «точка Надёжина». Проект был отмечен публикациями в престижных зарубежных изданиях «L’architecture Francaise» и «The architectural Review» в 1964 и 1965 гг.

В середине января написал человек, назовём его А., и попросил до лета, сделать "Точку" в подарок для своей подруги, вставить её фото в нужное окно.

Т.к. у нас женой ночники это хобби, и делается по вечерам помимо основной работы, то такие сроки были самими удобоваримыми.

В процессе обговаривали покраску, окна и т.д. тут всплыло неожиданное и интересное!

Другом заказчика оказался Михаил Король:

Дальше работу не спеша доделали, покрасили, склеили.

Ну а тридцатого апреля домик уехал в Питер.

Т.к. одаривание планировалось в конце июля, ночник пока был у А.

Он похвастался им своему другу, Михаилу, и далее уже списывались с Михаилом)

Нужно было сделать два комплекта, покрасить, частично склеить, разложить, упаковать и сделать подробную инструкцию для самостоятельной сборки.

В один из комплектов нужно было вставить фото родителей и других родственников Михаила. Фото очень колоритные, но выкладывать их я не могу)

Всё сделать нужно было до июня, дабы отослать друзьям Михаила, чтобы они захватили в Израиль.

Всё покрашено, упаковано и подписано и отправлено в Питер.

12 июня посылку забрали в Питере и 23 числа она должна была лететь в Израиль, но она зависла в РФ на неопределённый срок. Только 25 августа посылка добралась до адресата.

Михаил без проблем склеил ночник, только одна деталька затесалась в соседний комплект, благо всё нашлось.

Первый ночник надёжно обосновался в доме Михаила, а вторую он презентовал подарок своему другу, который до отъезда так же жил в "Точке".

Ну и несколько фото такого же ночника, который заказали в подарок на свадьбу, в конце сентября.

Очень приятно, что твоя работа неожиданно приносит сквозь года добрые воспоминания и хорошие эмоции.

Неважно, делают ли люди для себя, дарят, или получают в подарок, нам всегда очень приятно.

Всем спасибо, всем пока.

111-121 — серия крупнопанельных многосекционных жилых домов индустриального домостроения. Первый экспериментальный дом был построен в 1970г.

Такие дома строились по всему Союзу местными ЖБ предприятиями и отличались подсерией, этажностью и индивидуальными планировками, в зависимости от места возведения.

Некоторые отделывались плиткой, другие белым кварцевым гравием, где-то речной галькой или щебнем.

Дома серии 121 стоят в Подмосковье, Нижнем Новгороде, Костроме, Пскове, Казани, Твери, Тольятти, Тюмени, Орле, Оренбурге, Ленинградской области, Великих Луках, Ростове-на-Дону и многих других городах и посёлках.

В марте написала заказчица. Хотела сделать мужу подарок.

Пробежали по уже деланным моделям, выяснилось, что такого дома, который бы ей хотелось, нет. Прислала адрес и фото.

Если делать вариант как я делаю, 1 к 100, то длина при высоте в 20см, вышла бы 65см, что очень крупногабаритно для ночника.

Решились на эксперимент, вариант "Супер-мини" в масштабе 1 к 200. Размер такого выходил в 30см длина, 9см высота и 6,5 глубина.

Высота окошечка всего 8мм, а ведь все рамы нужно покрасить. Плюс у подъезда и лоджий нужно выдержать объем, чтоб не было просто приклеены панели имитации лоджий и балконов.

Благо, что дома этой серии есть у нас в городе, и я просто скатался с рулеткой и сделал замеры и записи по размерам плит, окон и т.д.

Ну и плитку на фанере не сделать, поэтому покрас фасада и тыла голубоватым, под цвет плитки, а торцы сероватым. Благо балконы не нужно раскрашивать как на хрущевках, где их делают кто на что горазд.

Тут все лоджии и балконы бетонные и под цвет дома.

Чтож, приступим. Работа в корел, чертеж, отправка знакомому на лазер.

Материал -фанера 3мм, клей ПВА, краска акрил художественный, акрил грунт матовый из баллона, матовый лак. Свет - лампа 3 ватта диод, 220в.

Забрал детали из резки, разобрал что как. Пошла предварительная работа по шлифовке, частичной склейке.

Покраска из краскопульта, балконы вручную, окна вручную.

Прокраска серым части панелей. Таким же макаром идет покрас окошек... Скотч, прорезка, покраска из баллона...

Склейка лоджий.

Плиты над верхними балконами не смотрелись бы хорошо, при толщине фанеры в 3 мм, поэтому пазы в стене под их крепёж были сделаны в 2мм, а с самих козырьков был лезвием снят один слой фанеры вручную, утончив их до 2мм.

Сама склейка не снималась, но происходила так-же как и в других проектах. Установка крыши и дна для удержания геометрии и утягивание с помощью струбцин и канцелярских резинок.

Сравнение с зажигалкой.

30 апреля домик уехал к заказчице. Обычно отправляем через авито, через яндекс, а тут пришлось отсылать через боксберри... Одновременно отправлял яндексом один заказ и боксберри малыша. До Питера через Яндекс доехало за три дня, а почти до туда же через боксберри приехало только 12 мая.

НО!, Он таки пришел!

Фото от заказчицы.

Всем спасибо, хоть картинок еще много, но лимит на фото кончился, в следующем после про "Супер -мини" 111-121-1 будут еще фото.

Всем спасибо.
