Концепция моего блога построена на том, чтобы давать новую жизнь устройствам прошлых лет. Чего мы с вами только не делали: и клиенты современных сервисов для смартфонов из 2010-х писали, и изучали их прошивки с последующей модификацией, и даже ремонтировали гаджеты со свалки, попутно разбираясь в их инженерных особенностях.

Сегодняшнему устройству едва исполнилось 3 месяца, а оно уже отправилось на свалку. И отправляются сотни таких каждый день. Сегодня мы с вами затронем очень важную тему - как из-за общества потребления тысячи устройств с очень мощными микроконтроллерами, цветными IPS-дисплеями и литиевыми аккумуляторами лишаются второго шанса на жизнь...

Предисловие

Вот уже последние лет 100 люди говорят о так называемом обществе потребления. Многие трактуют этот термин по разному, однако у всех определений есть одна общая черта: люди покупают вещи руководствуясь не только потенциальной нуждой, но и некой модой и желанием быть "не таким как все", зачастую пресыщаясь обилием выбора и теряя представление о реальной ценности вещей.

Это же в равной степени относится и к электронным сигаретам. Школьники и студенты только и делают, что парят и "стреляют" друг у друга вейпы, но если лет 10 назад они в основном покупали многоразовые системы с возможностью заправки и самостоятельного обслуживания, то сейчас ребята предпочитают самый простой и доступный вариант - одноразовые вейпы.

Компании-производители знают свою целевую аудиторию и поэтому стараются выпустить как можно более необычное, красочное и функционально-продвинутое устройство. Сначала в "одноразки" добавили возможность повторной зарядки аккумулятора, затем приделали индикаторы уровня заряда и выбора мощности, а недавно добавили... Bluetooth и даже игры. Это уже звучит весьма странно...

Сам я человек не курящий и к обычным вейпам отношусь равнодушно. Но одноразовые вейпы всегда вызывали у меня гиковский интерес и некое негодование, а сегодняшнее устройство так вообще повергло в шок - не только своим функционалом, но и тем, что после израсходования жидкости оно отправится на помойку... А ведь оно могло бы получить и вторую жизнь - как действительно полезный гаджет!

Недавно мне написал читатель Андрей с Пикабу и предложил заслать одноразовый вейп без испарителя (рабочего элемента) на разборку и дальнейшее изучение. И как оказалось - это далеко не самая простая "парилка", а сложнейшее устройство с мощным микроконтроллером, радиотрактом, звуковым усилителем, дисплеем и тачскрином.

Изучаем

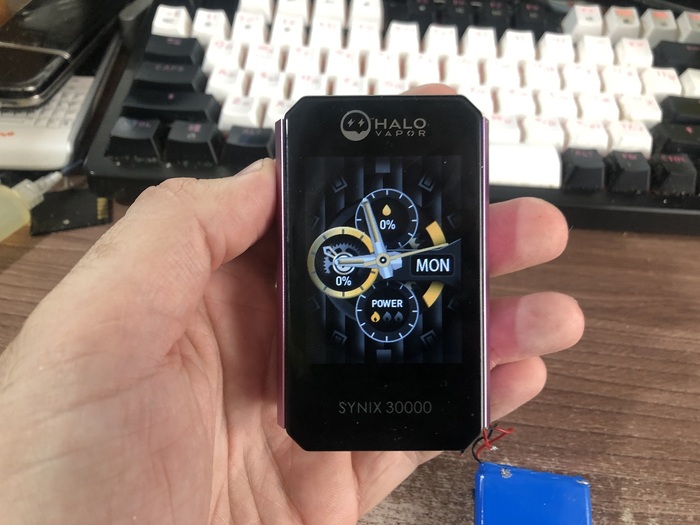

После получения я сразу же включил гаджет и начал его изучать. Оказалось что дисплей - не просто пришлепка к обычной "одноразке", но и её неотъемлемая часть: через тачскрин предлагается регулировать силу нагревателя, контролировать уровень заряда аккумулятора и объём оставшейся жидкости. Прикинув, я сразу же понял: в устройстве есть как минимум 2 канала АЦП для считывания параметров и ШИМ для управления "силовой" частью.

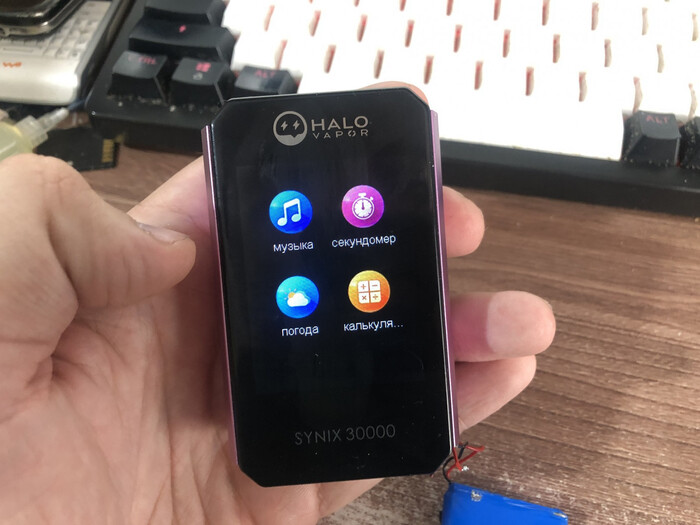

Смахиванием я попал в главное меню устройства, где было несколько интересных пунктов: плеер, игры, телефон, погода и настройки. Учитывая что собственной памяти у вейпа нет, я сразу понял что устройство умеет работать портативной колонкой и подключается к смартфону через Bluetooth.

Также здесь присутствует типичный для смарт-часов функционал: пуши с мессенджеров, возможность звонить с помощью HandsFree-профиля, а также базовый функционал органайзера по типу секундомера и будильника. На первый взгляд вполне неплохо, такого уж точно не ожидаешь от одноразовой "парилки".

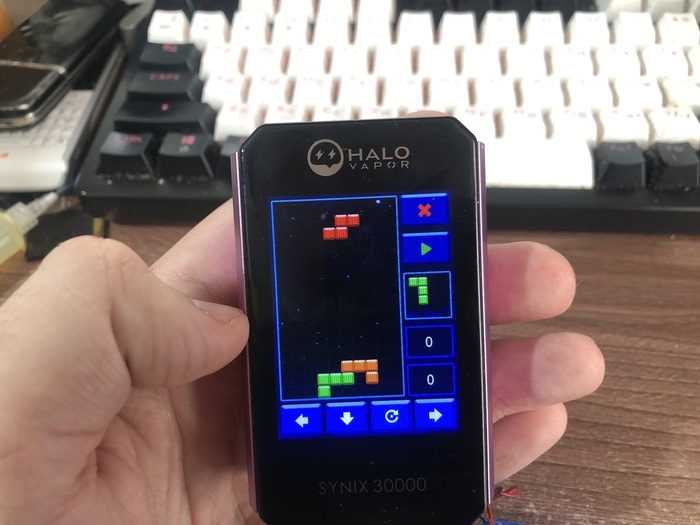

Игры здесь весьма простые, частота обновления не впечатляет... Однако мне всё равно стало интересно: возможно ли на таком устройстве запустить, например, эмулятор NES или написать какую-нибудь свою игру? Можно ли удалить с подобных устройств испаритель и использовать в качестве "бесплатного" микроконтроллера с дисплеем?

Далее я узнал что гаджет можно синхронизировать с смартфоном и уже надеялся на какой-то магазин приложений... магазин действительно есть, вот только в нём продаются сгенерированные ИИ обои для устройства. Ни намека на возможность запуска сторонних программ нет - и это очень грустно.

Что внутри?

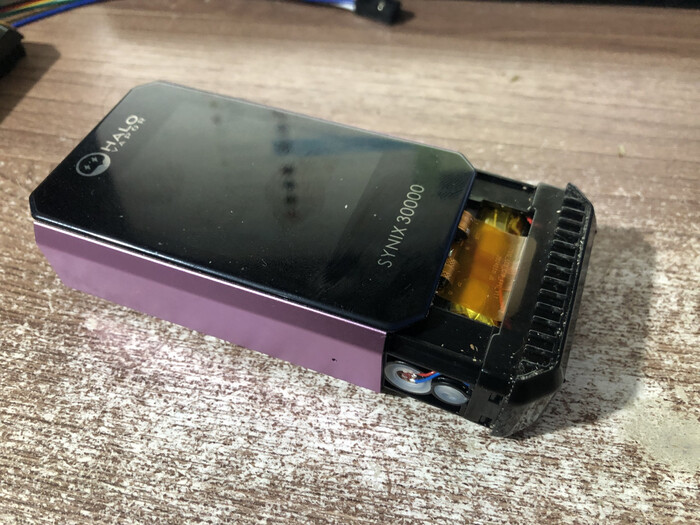

После изучения я решил разобрать устройство. Для одноразовых вейпов этот процесс зачастую необратим, поскольку производители делают всё для предотвращения возможности перезаправки картриджей. В случае сегодняшнего гаджета это делается снятием нижней части корпуса, которая не только приклеена, но и сидит на специальных защелках. Требуется осторожность и фен, иначе можно случайно порвать шлейф.

Далее мы видим крошечную плату, к которой подходит шлейф с дисплеем и тачскрином (судя по некой унификации, дисплейная сборка используется далеко не в одной модели вейпов), разъём Type-C и провода, которые соединяют плату с микрофоном (используется для определения силы затяжки) и динамиком (служит для выполнения функции BT-колонки).

Отдельно бросается большое количество подписанных тест-поинтов, с помощью которых мы можем вызвонить сигнальные линии на шлейфе дисплея и попытаться их использовать в своих целях. С левой стороны можно найти пины SDA/SCL/RST/INT - это, очевидно, тачскрин, а правее - SDA/SCL для дисплея. Контроллер дисплея и подсветка питаются от общей шины питания 3.3В без внешних драйверов LED.

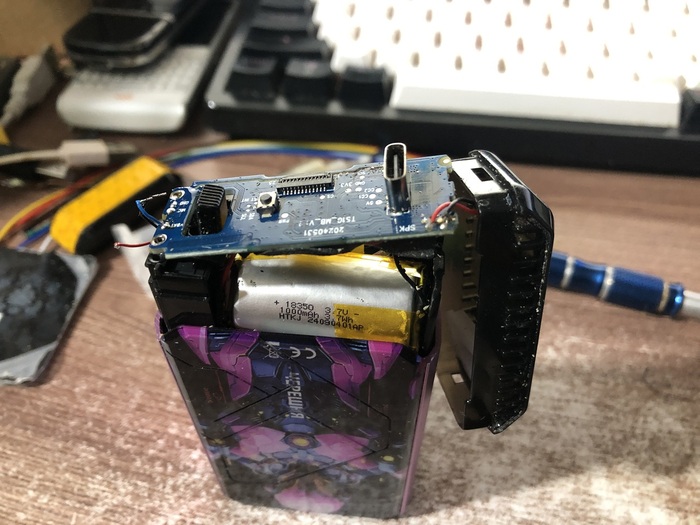

Питается наш "бутерброд" от одного литиевого аккумулятора типа 18350. Я слышал противоречивые отзывы о банках используемых в вейпах, но думаю при использовании нормального BMS и микросхемы чарджера можно без опаски использовать их в своих проектах. Помните, на ближайшей свалке могут лежать тысячи бесхозных и бесплатных аккумуляторов для ваших самоделок (но всё же будьте осторожнее!)

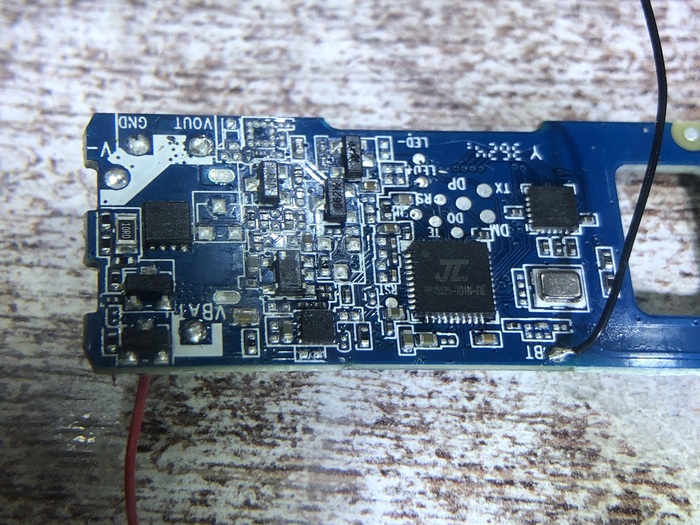

С обратной стороны платы нас ждёт чудо инженерной мысли... от которого становится грустно. Сердцем устройства является микроконтроллер с маркировкой 701N-F8, который также известен как JieLi AC701N. Это относительно популярный чип, использующийся в TWS-наушниках и представляющий из себя полноценную систему на кристалле:

• В основе лежит двухъядерный (!) DSP-процессор собственной (!!) архитектуры Pi32v2 с FPU, способный работать на частоте до 160МГц (!!!) и имеющий 32КБ кэша инструкций и 16КБ кэша данных. Также у чипа есть MMU для продвинутой адресации памяти или реализации защищенного режима. Это уровень RP2350 или старших версий ESP 32

• В качестве памяти здесь доступно целых 640КБ SRAM-ОЗУ, а также 1МБ Flash. Вот это уже действительно серьёзно.

• Присутствует Bluetooth-радиотракт, обеспечивающий совместимость с стандартом версии 5.3. С софтовой точки зрения здесь тоже всё хорошо: поддерживаются все основные кодеки, плюс есть поддержка не-звуковых профилей по типу L2CAP и RFCOMM для коммуникации с другими устройствами.

• Есть также контроллеры I2C, UART, SPI, USB, MMC, GPIO и даже ШИМ.

• За звук отвечает двухканальный ЦАП для с встроенным предусилителем и возможностью воспроизведения PCM-потока с частотой дискретизации до 96кГц. Также есть четырехканальный АЦП для сэмплирования звука с микрофона и других подобных целей.

• А за питание отвечает встроенный PMU, который состоит из контроллера заряда Li-Ion аккумуляторов, LDO и DC-DC Buck преобразователя,

Это невероятно круто по меркам копеечного микроконтроллера. В каких-то моментах, AC701N даже круче чем привычные RP2350 и ESP32, и скорее всего даже дешевле. Производитель - публичная компания и охотно делится исходным кодом и файлами для сборки прошивок, однако адаптация референсной прошивки для этой платы может занять время. Внутри всё стандартно: FreeRTOS в качестве операционной системы, самодельный UI-стек, а также Bluetooth-стек от Bluekitchen. Джентльменский набор!

К сожалению маркировку остальных компонентов платы не разглядеть, но предположу что там может быть разведен усилитель и RF-тракт. В целом, гаджет имеет очень большой потенциал для использования и по не-прямому назначению: это мог быть прекрасный внешний дисплей для датчиков с передачей показаний через Bluetooth, элемент самодельной сигнализации (как уникальный брелок, который не вызывает подозрений), мощный микроконтроллер для самоделок по типу игровых консолей и самодельных телефонов и... да применений такому гаджету можно найти сотни. Было бы желание производителей...

❯ Заключение

Вот такой разбор одноразового вейпа у нас с вами получился... По правде сказать, дописывая эти строки мне стало максимально грустно: хоть я и не сорвал какие-то покровы и описал вполне очевидные вещи, всё равно мне хотелось выразить свои переживания касательно "одноразовых" устройств. Вдруг со временем что-то изменится и для таких гаджетов начнут релизить схемы и SDK - но я в этом сильно сомневаюсь!

А если вам интересна тематика ремонта, моддинга и программирования для гаджетов прошлых лет — подписывайтесь на мой Telegram-канал «Клуб фанатов балдежа», куда я выкладываю бэкстейджи статей, ссылки на новые статьи и видео, а также иногда выкладываю полезные посты и щитпостю. А ролики (не всегда дублирующие статьи) можно найти на моём YouTube канале.

Если вам понравилась статья и вы хотите меня поддержать, у меня есть Boosty, а также виджет на Пикабу ниже. Всем огромное спасибо!

Будучи творческим человеком и техногиком, я обожаю при первой возможности апгрейдить своё оборудование. Время от времени я мониторю маркетплейсы в поисках чего-то новенького и в этот раз я наткнулся на настоящий мультитул для Embedded-разработчика — контроллер I2C/SPI/UART/JTAG в одной коробочке и всё это всего за 1.000 рублей... Конечно я не смог пройти мимо этой штучки и в рамках сегодняшней статьи хочу рассказать что оно из себя представляет и как с ним работать. Жду вас под катом!

❯ Что за устройство?

На самом деле такой формат статей для меня «в новинку», до этого я ни разу не делал обзоров на оборудование. Да и мой инструментарий слишком зауряден, чтобы делать ещё одну статью уровня «почему Quciko T12 лучше любой 900M станции» или «почему Вам не стоит покупать компрессорный люкей в 2025 году». Однако обзоров на сегодняшний гаджет я не нашёл, несмотря на его огромную пользу как для Embedded-разработчиков и инженеров, так и мастеров по ремонту смартфонов, планшетов и ноутбуков.

Во время подготовки статьи о том, как я написал BIOS для игровой консоли от Waveshare, в рекомендациях мне попадались другие товары от этого производителя — в том числе и сегодняшний гаджет. Меня сразу привлекла возможность переключения 3v3->5v логики и обширный набор поддерживаемых шин. В официальной вики были описаны следующие характеристики:

• Шины: 1x SPI с двумя чип-селектами (можно подключить до двух устройств на одну шину), 1x I2C, 1x JTAG (полноценный, с ресетом!) и 2x UART с дополнительными линиями CTS/RTS для совместимости с классическими COM-портами.

• Используемый контроллер: WCH CH347. Некоторым читателям чип может показаться знакомым по аналогии с классическим CH341A.

• Питание: 5В, 3.3В, потребление ~65мА на VBus. Есть самовосстанавливающийся предохранитель на «входе».

Я сразу смекнул, что смогу использовать гаджет как для восстановления программно-убитых устройств по типу КПК, так и для отладки своих собственных самоделок, благо набор шин к этому располагает. Устройство приехало ко мне примерно через месяц, в небольшом пакетике и брендовой коробочке, в которую входило само устройство, кабель USB Type-B (ну почему не Type-C?), Dupont-провода в IDC-коннекторе для всех шин, а также небольшой мануал. Нареканий к доставке кроме скорости не возникло.

Сам гаджет представляет из себя компактную металлическую коробочку с «ушками» для удобного крепления на столе или стене. Сверху расположена шпаргалка по распиновке и режимам работы CH347, а также светодиодные индикаторы для UART.

Разбирается гаджет очень просто: достаточно лишь открутить несколько винтов с обеих боковых пластин устройства и перед нами открывается вид на плату. Схемотехника здесь простейшая: самовосстанавливающийся предохранитель, линейный регулятор AMS1117, который питает контроллер и нагрузку на VCC (до ~600мА), сам CH347, а также набор ключей для согласования режимов работы. CH347 — это не просто ASIC, а вполне себе полноценный микроконтроллер, прошивку которого можно обновить, правда SDK для использования CH347 как МК производитель не предоставляет.

После подключения гаджет радостно зажег индикатор PWR, подтвердив свою работоспособность, а значит пришло время протестировать возможные варианты использования!

❯ UART

С UART всё просто и понятно: нам достаточно лишь выбрать желаемый режим работы (M0 — двухканальный UART, остальные режимы — UART + I2C/SPI или UART + JTAG) с помощью тумблера и подключить/припаять Dupont'ы к соответствующим пинам на плате. UART здесь достаточно быстрый: при двухканальном режиме работы, на UART0 можно добиться до 9Мб/с (мегабод), а на UART1 — до 7.5Мб/с.

В качестве теста я решил снять лог загрузки со своего проекта самодельной игровой консоли. Для работы с UART я привык использовать Putty: сначала я припаял RX/TX и массу, затем запустил Putty и выбрал COM-порт, соответствующий первому каналу, установил бодрейт в 115200 и включил консоль:

Всё работает! В целом, гаджет можно использовать и для прошивки более сложных устройств: например многие смартфоны и кнопочные телефоны всё ещё имеют альтернативный режим прошивки через UART, а ретро-телефоны Samsung и LG так вообще не имеют альтернатив — если нет специального JIG, то остаётся лишь вызванивать RX/TX с разъёма и подпаиваться напрямую к UART процессора!

❯ SPI/I2C

С SPI и I2C уже всё чуточку интереснее. Дело в том, что как вы уже могли понять — чип использует свой собственный проприетарный протокол для организации моста между программой на ПК и шиной данных. Для работы с этим протоколом производитель предоставляет уже готовую библиотеку для Windows начиная с 2000, так что возможно у чипа есть перспективы для оживления легаси пром. оборудования. Для Linux же есть альтернативные драйвера, которые пробрасывают CH347 как обычные spidev и i2c-dev устройства.

Для проверки коммуникации можно использовать специальную тестовую программу из SDK, которая позволяет отправлять произвольные данные и даже прошивать флэшки 25 'ой и EEPROM'ки 24'ой серии.

Давайте же попробуем написать что-нибудь полезное! Например, подключим к гаджету 1.8-дюймовый дисплей и что-нибудь на него выведем.

С разводкой дисплея проблем не возникает: SDO к MOSI, SCK к CLK, VCC к VCC и BL (питание подсветки), однако для управления DBI-дисплеями необходимы ещё две дополнительные линии: D/C (линия, определяющая как интерпретировать байт на входе), а также RESET для аппаратного сброса контроллера. И с этим проблем тоже не возникает: у контроллера есть как минимум четыре свободных GPIO, два из которых мы с вами и будем использовать для управления линиями дисплея — GPIO6 (CTS на UART1) и GPIO7 (RTS на UART).

Далее я начал изучать PDF-ку с документацией сомнительного качества и писать код инициализации. Начинается всё с получения контекста устройства с помощью функции CH347OpenDevice, которая принимает в себя индекс нужного контроллера в системе и возвращает непонятный идентификатор (вероятно WinUSB?). Интересно то, что в остальном API используется не идентификатор, а как раз тот самый индекс, который в большинстве случаев будет 0. Далее мы получаем информацию об устройстве и сверяем режим работы, если он отличается от нужного — выбрасываем исключение:

Далее настраиваем SPI-контроллер. На выбор есть все три существующих режима, настройки полярности и возможность вручную дергать один из двух доступных ChipSelect'ов, а также тайминги. Частота работы определяется предустановленным набором делителей — 60МГц, 30МГц, 15МГц и т.п. Не забываем настроить таймаут каждой USB-транзакции:

И инициализируем дисплей. Здесь есть важный момент: функция CH347GPIO_Set устанавливает состояние всего GPIO-контроллера в чипе и поэтому принимает в себя три битовые маски с конфигурацией каждого пина. Функции GPIO стандартные — вход/выход, плюс обработка прерываний с помощью специального callback'а:

CH347GPIO_Set(deviceIndex, 1 << config.IOReset, 1 << config.IOReset, 0);
this_thread::sleep_for(16ms); /* HW reset */
CH347GPIO_Set(deviceIndex, 1 << config.IOReset, 1 << config.IOReset, 1 << config.IOReset);

/* Software initialization */
SendCommand(EMIPICommandList::cmdSWRESET, 0, 0, 16);
SendCommand(EMIPICommandList::cmdSLPOUT, 0, 0, 0);

/* Framerate and refresh */
uint8_t frameRateControlRegister[] = { 0x01, 0x2C, 0x2D };
SendCommand(EMIPICommandList::cmdFRMCTL1, frameRateControlRegister, sizeof(frameRateControlRegister), 0);
SendCommand(EMIPICommandList::cmdFRMCTL2, frameRateControlRegister, sizeof(frameRateControlRegister), 0);
SendCommand(EMIPICommandList::cmdFRMCTL3, frameRateControlRegister, sizeof(frameRateControlRegister), 0);
SendCommand(EMIPICommandList::cmdFRMCTL4, frameRateControlRegister, sizeof(frameRateControlRegister), 0);

/* Power control */
uint8_t powerControlRegister1[] = { 0xA2, 0x02, 0x84 };
SendCommand(EMIPICommandList::cmdPWCTL1, powerControlRegister1, sizeof(powerControlRegister1), 0);

uint8_t powerControlRegister2 = 0xC5;
SendCommand(EMIPICommandList::cmdPWCTL2, &powerControlRegister2, sizeof(powerControlRegister2), 0);

uint8_t powerControlRegister3[] = { 0x0A, 0x00 };
SendCommand(EMIPICommandList::cmdPWCTL3, powerControlRegister3, sizeof(powerControlRegister3), 0);

uint8_t powerControlRegister4[] = { 0x8A, 0x2A };
SendCommand(EMIPICommandList::cmdPWCTL4, powerControlRegister4, sizeof(powerControlRegister4), 0);

uint8_t powerControlRegister5[] = { 0x8A, 0xEE };
SendCommand(EMIPICommandList::cmdPWCTL5, powerControlRegister5, sizeof(powerControlRegister5), 0);

uint8_t powerControlVCOMRegister = 0x0E;
SendCommand(EMIPICommandList::cmdPWCTL6, &powerControlVCOMRegister, sizeof(powerControlVCOMRegister), 0);

/* Addressing */
uint8_t madCtlMode = 0xC8;
SendCommand(EMIPICommandList::cmdMADCTL, &madCtlMode, sizeof(madCtlMode), 0);

uint8_t rasetRegister[] = { 0x0, 0x0, 0x0, 0x7f };
uint8_t casetRegister[] = { 0x0, 0x0, 0x0, 0x9f };
SendCommand(EMIPICommandList::cmdRASET, casetRegister, sizeof(rasetRegister), 0);
SendCommand(EMIPICommandList::cmdCASET, rasetRegister, sizeof(casetRegister), 0);

uint8_t colorMode = 0x05; /* RGB565 */
SendCommand(EMIPICommandList::cmdCOLMOD, &colorMode, sizeof(colorMode), 0);
SendCommand(EMIPICommandList::cmdDISPON, nullptr, 0, 0);

...

void CDisplay::SendCommand(EMIPICommandList command, uint8_t* data, size_t length, uint32_t delay)
{
uint8_t cmd = (uint8_t)command;

/* Send command */
GPIOSet(deviceIndex, config.IODataCommand, 0);
CH347SPI_Write(deviceIndex, 0, sizeof(cmd), sizeof(cmd), &cmd);

/* Send arguments (if any) */
if (data && length)
{
GPIOSet(deviceIndex, config.IODataCommand, 1);
CH347SPI_Write(deviceIndex, 0, length, length, data);
}

this_thread::sleep_for(chrono::milliseconds(delay));
}

Теперь можно запустить программу и посмотреть на результат. Если вы увидели шум (или мусор) на экране — значит вы всё делаете правильно и контроллер успешно проинициализирован.

На фото можно заметить перемычку между CS и массой, однако не все контроллеры дисплеев толерантны к постоянному низкому уровню на CS. На моей практике контроллеры ILI отказывались проходить инициализацию, если не разграничивать каждую транзакцию с помощью CS.

Теперь можно что-нибудь вывести. Подготавливаем изображение, преобразовав в 16-битный массив пикселей, переводим контроллер в режим записи в VRAM, отправляем изображение:

void CDisplay::CopyFrameBuffer(uint8_t* pixels)
{
uint8_t cmd = (uint8_t)EMIPICommandList::cmdRAMWR;

/* Send command */
GPIOSet(deviceIndex, config.IODataCommand, 0);
CH347SPI_Write(deviceIndex, 0, sizeof(cmd), sizeof(cmd), &cmd);

GPIOSet(deviceIndex, config.IODataCommand, 1);

uint32_t frameBufferSize = config.Width * config.Height * 2;
uint32_t offset = 0;

CH347SPI_Write(deviceIndex, 0, frameBufferSize, 2, pixels);
}

И пишем небольшую демо-программу:

int main(int argc, char** argv)
{
CDisplayConfiguration config = {
ChipSelectIndex, ResetGPIOIndex, DataCommandGPIOIndex, 128, 160
};
CDisplay display(config);
display.CopyFrameBuffer(beach);


return 0;
}

Результат — на дисплее появляется картинка!

Потенциальных применений у такого гаджета много: можно сделать красивые анимированные часы, мониторинг датчиков, показ уведомлений или дублировать окно с основного ПК. А ведь когда-то ради такого покупали LPT-провода, дисплеи от Сименсов и вручную превращали параллельную шину в последовательную...

❯ Заключение

Вот такой интересный гаджет выпустила компания Waveshare — и, что радует, по очень приятной цене! Ссылку по понятным причинам прилагать не буду, но при желании вы сможете его найти на всех трёх крупных маркетплейсах. Кроме того, можно купить Breakout-плату с тем же самым чипом за ~500 рублей, но там не будет таких удобных переключателей и Dupont'ов.

К сожалению, теста JTAG в статье не будет. У меня пока нет готовых к работе необычных гаджетов, где можно было бы протестировать OpenOCD... однако мой HTC Dream всё ещё ждёт свою прошивку модема!
