Люди проводят до 90% своего времени в помещениях при искусственном освещении. Недостаток естественного света ухудшает сон, настроение и повышает риск заболеваний. Шведская компания Solros решила эту проблему с помощью системы передачи солнечного света по оптоволоконному кабелю.
1/4
Как это работает: на крыше ставят концентратор с линзой Френеля (1), который следит за солнцем и фокусирует свет в кабель (2). Кабель передает солнечный свет куда нужно – будь то ванная, коридор или подвальное помещение (3). Кабель с пластиковыми волокнами может доставлять свет до 20 метров, а со стекловолокном – до 100 метров. Результат: 10 000 люмен естественного солнечного света – примерно как 20 современных лампочек по 40 Вт. Простое управление с помощью приложения позволяет включать и выключать свет, а также устанавливать таймер.
1/2
Оптоволоконная доставка солнечного света — это пример использования энергии напрямую, без лишних преобразований и потерь. Такая система не требует больших электростанций, легко масштабируется и может работать практически в любом здании. В долгосрочной перспективе это шаг к более разумному использованию солнечной энергии в повседневной жизни.
Больше интересной информации про источники энергии и энергетику в телеграм-канале ЭнергетикУм
Привет! Меня зовут Colt и я пишу посты на яхтенную тематику. Информирую, что я зову впутешествие на парусной яхте по Греческим Островам на Майскиепраздники в телеграмм канале. Для ЛЛ: Линза Френеля, фокусируя свет, дала возможность видеть свет маяка издалека и сделала «видимыми» маяки малой мощности =позволила ставить недорогие маяки практически везде.
Сегодня, если вы потерялись в незнакомом месте, то вы легко найдете дорогу по GPS, если, конечно, телефон работает. Если нет – то вам помогут ориентиры на местности. А что делать в море, где из ориентиров -ровная поверхность одинаковая во все стороны? Тут отсутствие GPS куда более критично. А теперь попробуйте перенестись лет этак на 300 назад, в ночь, темноту, отвратительную погоду, на поврежденный корабль, который пытается найти уже не гавань, то хотя бы берег. Какие у него шансы?
Вся надежда на береговой маяк и чем раньше моряки увидят его свет, тем быстрее смогут принять меры к спасению. Однако свет костра или факела быстро «рассеивается» и плохо виден, в идеале этот свет надо сфокусировать и направить прямо на корабль.
Именно линза Френеля дала возможность видеть свет маяка издалека и сделать «видимыми» маяки малой мощности, что в свою очередь снизило стоимость маяка и позволило монтировать недорогие маяки практически везде.
Прежде чем рисовать картинки преломления лучей, давайте немного погрузимся в историю:
Самые ранние известные маяки представляли собой обычные холмы или насыпи, на вершине которых разводили большие костры. Моряки древности заметили, что чем выше и ярче источник света, тем дальше его видно в море (пост зависимости дальности от высоты).
Одним из самых знаменитых маяков в истории человечества был Александрийский маяк, построенный в Египте в 280 г до н.э. Он имел в высоту порядка 150 метров и по праву являлся одним из семи чудес света и, разумеется, был чертовски дорог и в строительстве, и в обслуживании.
Александрийский маяк (фото в цвете)
Строить что-то подобное по масштабу на входе во все бухты — дорого. Поэтому все остальные маяки древности имели значительно меньшую высоту. Например, старейший сохранившийся маяк «Башня Геркулеса», построенный в 1 веке н.э. в Ла-Корунье (Испания) возвышался «всего» на 57 метров. А ведь еще надо было поднять на эту высоту топливо для костра. Которого такой маяк потреблял до 400(!) тонн в год. Расходы просто сумасшедшие!

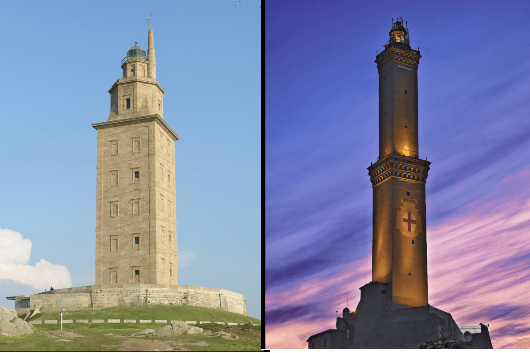

«Башня Геркулеса» и Генуэзский маяк, год постройки 1128 года, высота 76 метров

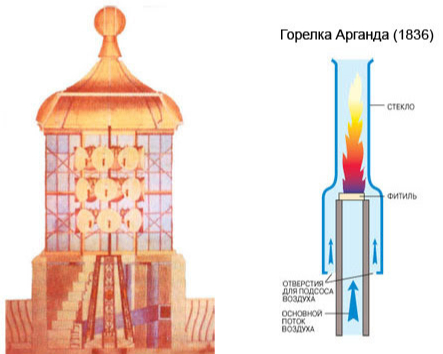

В 1782 году в освещении маяков произошла революция: появилась так называемая лампа Арганда. Воздух в ней проходил через узкую трубку, поэтому при горении газы сгорали полностью — это давало существенную экономию топлива и переводило маяк из категории «космически дорого» в просто «очень дорого».
Но свет по-прежнему рассеивался во все стороны и начались попытки фокусировать и отражать его в сторону моря. В 1763 году английский моряк Уильям Хатчинсон придумал оригинальную конструкцию параболического отражателя. Он представлял собой полусферическое основание, обклеенное отполированными металлическими кусочками. За основу Хатчинсон взял труды Иоганна Кеплера (ещё начала 17 века) и придумал, как применить их к освещению маяков.
Первая система была опробована на маяке неподалёку от Ливерпуля и позволяла фокусировать до 40-50% светового потока

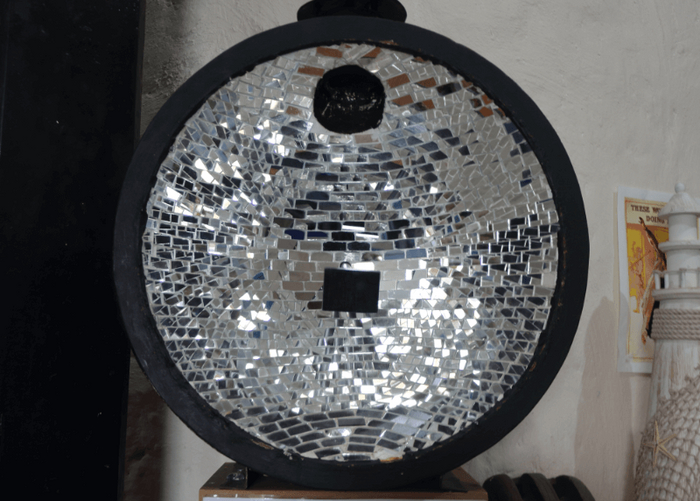

Оригинальная конструкция Хатчинсона
Однако конструкция была очень дорогой и тяжёлой, а еще ее приходилось вращать, чтобы свет распространялся во все стороны, а не только в определённую зону (пятно) на воде. Все это не добавляло надежности системе, а постоянно ломающийся маяк -так себе затея. Да и моряки почему то злились...
В начале 19 века во Франции многие моряки и рыболовы направляли жалобы на неудовлетворительное качество маяков. Глас народа услышал новоиспечённый император Наполеон Бонапарт. В 1811 году он учредил «Комиссию по маякам. Нужно было придумать способ, как фокусировать свет ещё эффективнее, при этом не увеличивая вес и по возможности, стоимость.
Членом этой то комиссии и являлся наш герой Жан Огюстен Френель - видный учёный, занимавшийся изучением волновых свойств света и описавший дифракцию и её частный случай — интерференцию.
Жан Огюст Френель: учёный, инженер и изобретатель
Эти же идеи он применил для решения задачи по усилению света маяка.Основная идея линзы Френеля проста: Представьте, что вы берёте обычное увеличительное стекло с выпуклой линзой, и разрезаете её на сотню концентрических колец. Каждое кольцо по мере удаления от центра немного меньше предыдущего. При этом угол наклона колец (читайте — тонких призм) тоже изменяется — для того, чтобы при преломлении все лучи имели параллельное направление. Таким образом световой поток не будет рассеиваться

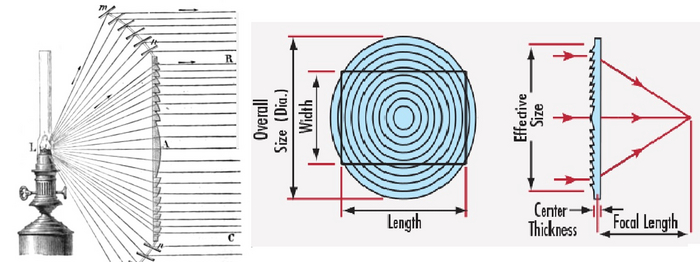

Общий принцип работы линзы Френеля. Он обошелся 8 кольцами
Преимущество такой «нарезки» на концентрические призмы состоит в том, что линзу можно изготовить практически плоской и она будет значительно легче.
При этом с точки зрения оптики, линза Френеля:
Может работать даже с большой угловой апертурой — углом между крайними лучами света;
Разное сечение колец позволяет снизить сферическую аберрацию (отклонение лучей от идеального направления) к минимуму из-за точно рассчитанного угла наклона плоскостей.
Всё это позволило использовать максимум мощность источника, фокусируя до 98% светового потока. И именно это стало невероятным открытием, решивших проблему света маяка. Теперь свечение даже относительно слабой лампы можно было заметить на огромном расстоянии -30 и даже 40 км. Дополнительным преимуществом стало то, что лёгкую линзу можно было вращать вокруг источника света. Это позволяло создавать вспышки света с заданным периодом, что позволяло мореходам точно распознать маяк.

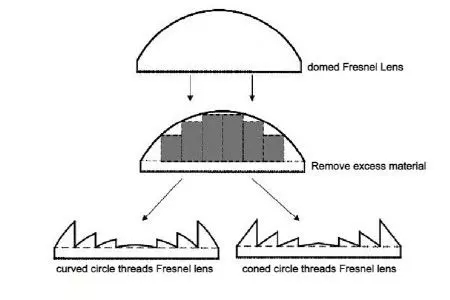

Схема образования линзы. Слева снизу скругленные элементы. справа прямые (такие делать проще)
Проведя необходимые расчёты и проработав конструкцию из восьми панелей, Френель смог изготовить прототип. Официальный бюджет составлял всего 500 франков. В марте 1820 года появилась первая панель: она имела прямоугольную форму с размером 55х65 см.
Официальное испытание провели 20 августа 1822 года на недостроенной Триумфальной арке, в присутствии Людовика XVIII. По свидетельству очевидцев, свет заметили на расстоянии в 32 километра! Это был прорыв (сравнимый, например с изобретением реактивного двигателя)- ничего подобного не мог дать ни один параболический отражатель того времени. Кстати, в качестве источника света использовалась как раз лампа Арганда.

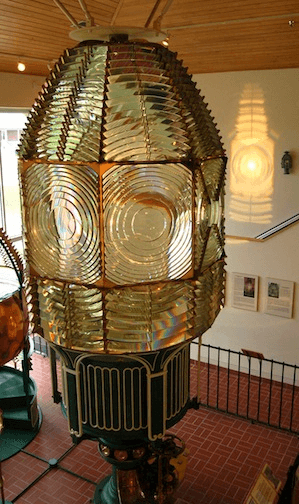

Одна из дошедших до нас моделей. С небольшими доработками такая конструкция используется и по сей день
Конструкция Френеля была одобрена «Комиссией по маякам», и 25 июля 1823 года ее установили на маяке Кордуан — первом во Франции.
Оптическая система представляла собой восьмигранный барабан, каждая сторона которого была выполнена из панели площадью 76 кв. см с восемью кольцами линз. Размер линз позволял уловить лучи света, расходящиеся до 45°, если смотреть на аппарат в вертикальном разрезе, остальные лучи уходили над и под аппаратом. Чтобы поймать лучи, расходящиеся под аппаратом, Френель установил в основании линзового барабана кольцо металлических посеребренных зеркал, а для улавливания уходящих над основной линзой лучей, закрепил над барабаном восемь небольших линз, перенаправляющих выходящие сверху лучи на зеркала, от которых они отражались горизонтально.

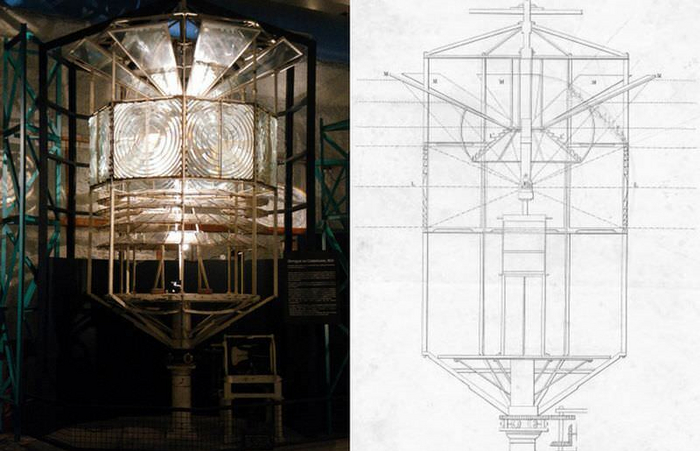

Оптический аппарат Френеля на Кордуанском маяке и схема его строения
В фокальной плоскости устройства располагались три концентрических фитиля лампы, куда рапсовое масло подавалось при помощи напорного насоса. Вращение аппарата осуществлялось за счет часового механизма с использованием груза. Сам аппарат по мнению Френеля походил на улей.
Первой страной, понявшей всю важность открытия Френеля для морской навигации по всему миру стала тогдашняя Владычица Морей - Британия. В 1820-х годах британский ученый Дэвид Брюстер способствовал популяризации и массовому использованию линз Френеля в маяках Великобритании: для этого даже открыли отдельный завод по производству стекла.
После этого линзы стали использовать в маяках по всей Европы, а после 1852 года — и в США. В 1860-х КАЖДЫЙ маяк в Америке снабжался линзами Френеля.Все это РЕЗКО увеличило видимость маяков и, соответственно, безопасность плавания.

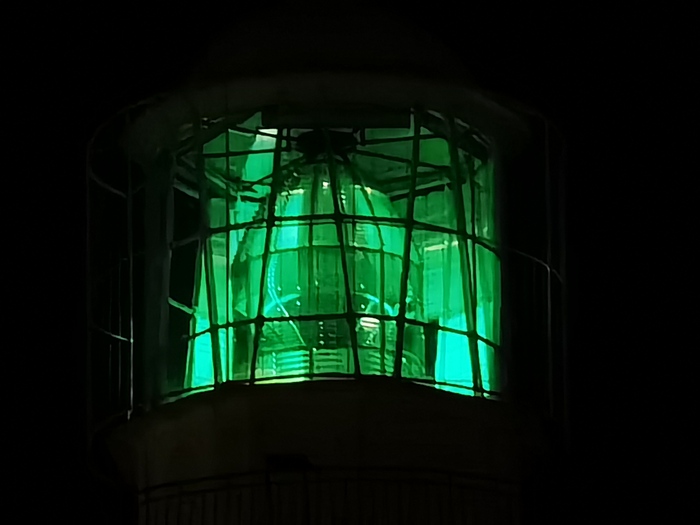

Со временем, конечно, модифицировали и источник света- добавилось газовое и электрическое освещение. Вместе с этим менялась и конструкция линз Френеля начиная от количества панелей, формы и числа линз и заканчивая их цветами.

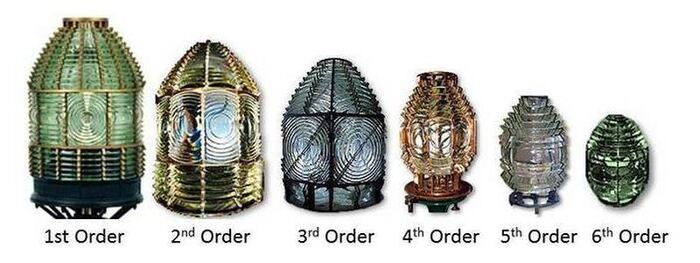

Примеры линз Френеля разного порядка: от первого, самой крупной и дающей наибольшую дальность света, до шестого, с наименьшей. Фокусное расстояние и дальность луча линз первого порядка — 920 мм и 20–30 морских миль, шестого — 150 мм и 7 морских миль
Всего было сделано больше сотни модификаций и доработок, но сама идея осталась неизменной. Именно благодаря этой линзе сегодня в опасных местах можно поставить дешевый маломощный маяк в виде треноги с лампочкой, аккумулятором и солнечной батарей. Видно этот маяк будет с достаточного расстояния, а обслуживание будет недорогим.

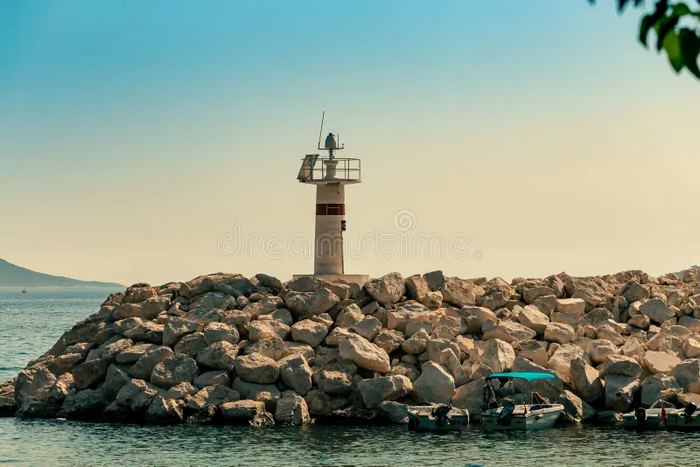

Небольшой маяк, высотой около 5 метров. Турция, Калкан.
К сожалению, сам Френель не дожил до того момента, как его детище триумфально распространилось по всему миру. Он умер 14 июля 1827 года в возрасте 39 лет от туберкулёза.
В честь изобретателя на каждом французском маяке, в котором использовалась линза Френеля, был установлен его бюст, а имя Жана Огюстена является одним из 72 имён, выбитых на Эйфелевой башне. Ему обязаны своими жизнями тысячи моряков, которых свет его линзы уберег от неприятностей!
