В прошлой записи я рассказал и показал, как сделать инструментальную тележку своими руками из г*овна того что было и палок. А в этом посте я расскажу как делал ложементы.
Итак начнем. Я докрасил тележку и покрыл ее матовым лаком, плюс покрасил ящики внутри.

Далее мой братишка Веталь, сгонял в зеленый магазин, который с недавних пор стал желтым и купил вспененный полиэтилен четыре листа. Под наши размеры это даже с запасом небольшим.

И тут я начал думать, а как лучше резать, скальпелем… не хотелось, очень муторно и долго… И полез в ютуб, а там наткнулся на то как нарезают пенопласт. И изготовил вот такое приспособление.

Далее берем нихром (проволока для изготовления намотки для дрипок, вейперам привет) продеваем сквозь отверстие и наматываем на шуруп, а второй конец наматываем на конец шпильки и притягиваем гайкой. Берем блок питания от компьютера, один конец 12 вольт подключаем к шурупу, а другой конец подключаем к шпильке под доской. Включаем блок питания и вуаля, нить нагревается и без проблем режет полиэтилен.

После небольшого кол-ва тренировки, беремся за основное.

Вот так получилось для ключей. Сейчас будем покупать новый набор инструмента и делать под него ложементы… Ну и сделали основной ящик тоже :)

За видео ногами не пинайте плиз.

В общем загорелся инструментальной тележкой в гараж… Покупать смысла не видел, т.к. ценники на них космос. Вначале думал сделать из металла, но тоже цена кусалась. В итоге наткнулся в интернете на видео, где мужик сделал тележку из ДСП и служит она ему верой и правдой. Вот думаю, а почему бы и мне не сделать так-же. Под тем же видео была ссылка на чертеж, но она оказалась платной 500 рублей… что не бюджетно для нас. Полазив по инету и форумам, где мебельные мастера общаются, понял, что нужно качать программу для 3D моделирования мебели. Скачал я Pro100. Поставил и за один вечер освоил ее. Далее накидал чертеж, несколько раз его переделывая и уточняя размеры.

После изготовления чертежа, мне понадобились расходники, а именно салазки 450 мм, колеса 110 мм, конфирматы, сверло для конфирматов и куча саморезов разных размеров. А денег то нет. Полазив по гаражу, собрал чермет, а именно 318 кг чермета, 18 кг алюминия и 7 кг радиаторов. В итоге получили 4500 рублей за это. Погнал на строительный рынок, там закупился всем необходимым и еще осталась тыща рублей, которая потом пойдет на ложементы.

В недрах второго гаража был раздобыт старый шкаф из которого все и было сделано.

Далее по фоткам все видно. Если кому нужен чертеж, то скачать его можете по ссылке там два чертежа на 6 и на 7 ящиков, оба файла для программы Pro100.

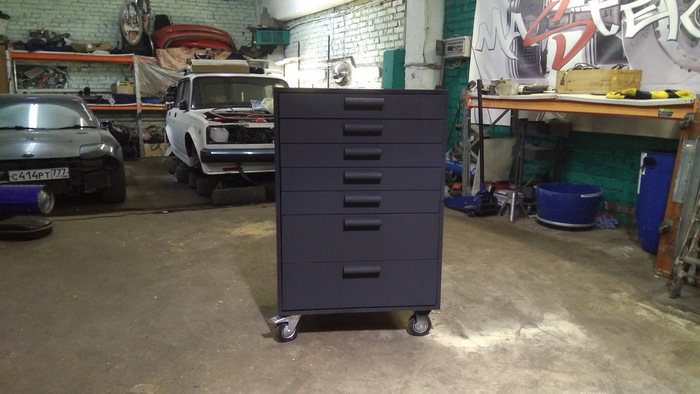

Собственно вот такой получился результат у меня. В следующем посту расскажу как сделал ложементы для инструмента.

Всем снова привет.
В прошлой записи я рассказал и показал, как сделать инструментальную тележку своими руками из г*вна того что было и палок.
А в этом посте я расскажу как делал ложементы.
Итак начнем. Я докрасил тележку и покрыл ее матовым лаком, плюс покрасил ящики внутри.

После поехал в леруа мерлен и купил вспененный полиэтилен четыре листа по 128 рублей за штуку. Под наши размеры это даже с запасом небольшим. Кстати в леруа он называется "Шумоизоляция Порилекс НПЭ Л Евроблок 20 мм".

На фотках вверху я продемонстрировал обрезок от вспененного полиэтилена, который я использовал. Я начал думать, а как лучше резать, скальпелем… не хотелось, очень муторно и долго… И полез в ютуб, а там наткнулся на то как нарезают пенопласт. И решил изготовить приспособление для нарезки пенополистирола. А для этого мне понадобилась проволока (Использовал проволоку для вейпа) блок питания от компьютера, шпилька с резьбой, пару гаек с шайбами и провода. Ну и получилось вот такое чудо.

Далее берем нихром (проволока для изготовления намотки для дрипок) продеваем сквозь отверстие и наматываем на шуруп, а второй конец наматываем на конец шпильки и притягиваем гайкой. Берем блок питания от компьютера, один конец 12 вольт подключаем к шурупу, а другой конец подключаем к шпильке под доской. Включаем блок питания и вуаля, нить нагревается и без проблем режет полиэтилен.

После небольшого кол-ва тренировки, беремся за основное.

Далее вынимаем нарезанное.

Берем дощечку, крепим ее около проволоки как направляющую, и отрезаем серую часть с пенополистирола. Далее желтую часть вставляем обратно в ложемент. И получается у нас желтая часть, как индикатор отсутствующего инструмента.

Вот так получилось для ключей. Сейчас будем покупать новый набор инструмента и делать под него ложементы… Ну и сделали основной ящик тоже :)

Данная тележка эксплуатируется уже больше 5 лет и показала себя очень отлично. Небольшое видео тоже есть.

Спасибо, что дочитали до конца. Может мой пост будет полезен кому-то :)

В общем загорелся инструментальной тележкой в гараж… Покупать смысла не видел, т.к. ценники на них космос. Вначале думали сделать из металла, но тоже цена кусалась. В итоге наткнулся в интернете на видео, где мужик сделал тележку из ДСП и служит она ему верой и правдой. Вот думаю, а почему бы и нам не сделать так-же. Под тем же видео была ссылка на чертеж, но она оказалась платной 500 рублей… что не бюджетно для нас. Полазив по инету и форумам, где мебельные мастера общаются, понял, что нужно качать программу для 3D моделирования мебели. Скачал я Pro100. Поставил и за один вечер освоил ее. Далее накидал чертеж, несколько раз его переделывая и уточняя размеры.

После изготовления чертежа, нам нужны расходники, а именно салазки 450 мм, колеса 110 мм, конферматы, сверло для конферматов и куча саморезов разных размеров. А денег то нет. Полазив по гаражу, собрали чермет, а именно 318 кг чермета, 18 кг алюминия и 7 кг радиаторов. В итоге получили 4500 рублей за это. Погнали на строительный рынок, там закупились всем необходимым и еще осталась тыща рублей, которая потом пойдет на ложементы.

В недрах второго гаража был раздобыт старый шкаф из которого все и было сделано. Напилили заготовки по размерам.

Ну и приступили к сборке. Прикрутили салазки роликовые, Собрали каркас и прикрутили колеса к основанию.

Далее скрутили все ящики и поставили их на подготовленные места.

Дабы не покупать ручки к ящикам я использовал декоративную накладку к шкафу в которой с помощью фрезерного сверла сделал прорези под пальцы.

Почти готовый вид.

Даже начали прикидывать как будет лежать инструмент. Но все-таки решил, что ящик должен быть черным и покрасил его.

Готово, так лучше. В следующем посте расскажу как делал ложементы для инструмента в ящики.

Для любителей творить своими руками ссылки на чертеж:

инструментальная тележка на 6 ящиков

инструментальная тележка на 7 ящиков

Спасибо, что дочитали пост до конца.

Сразу говорю, предвидя негатив, для диванных знатоков которые будут говорить, что ДСП рассохнется, сломается и т.д. Ящик был изготовлен более 5 лет назад и используется постоянно более чем 12 людьми. За 5 лет я его только подкрасил заново и все, т.к. только краска за время эксплуатации получает свои царапины и потертости, в остальном все отлично работает.
