Как показывает многолетняя практика - если в пятницу не бухать, а лечь спать в 22:00, то на следующий день заняться нечем, особенно если погода плохая, да и вообще скучновато. Приходится выезжать на хоббях. А у меня как раз давно уже валяется гигрометр с Али, к которому так и просится сделать корпус. Корпус хотелось маленький, с прорезями для вентиляции и дьявольски красивый. Чтож... Берём Синьку, создаем кубик и отсекаем от него всё лишнее. После ряда извращений получилось такое вот нечто:

Попробуем это напечатать. Загоняю в слайсер и удивляюсь вместе с ним. 47К ошибок!... Рекордное... Фиксим, чиним, прикидываем, пристраиваем и получаем такой вот вариант. 3 часа 37 минут, 18 метров лески, 7.29 грамма...

Нуссс.... Приступим! .... 4 часа спустя:

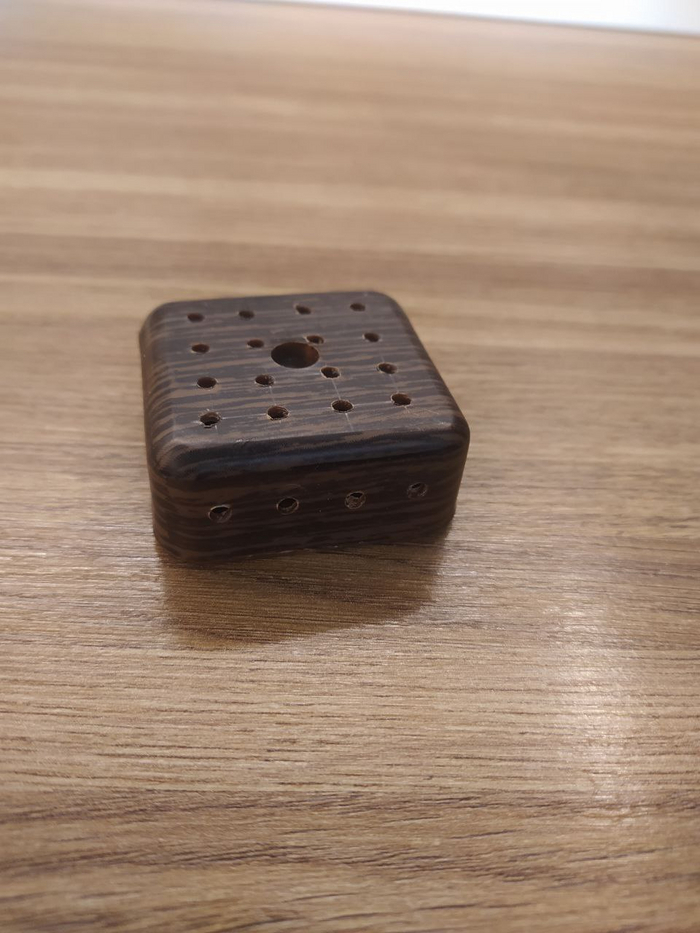

Так как вся конструкция ажурная и очень нежная, выламывать юбку я удолбался... Но результат неожиданно понравился (Мне)

Домашнее животное оценило. По поводу всего остального - похвалю себя сам :)

Больше фотографий и STL тутъ. Да, я сделал для своих высеров ТГ канал :)
Пластик - ABS от @haposalo (чего-то я его пиарю, пиарю, а катушка тем временем подходит к концу...)

Начинаем неделю с очередного экспоната в виртуальном музее советской бытовой техники. Сегодня это натуральный биопанк - техническое устройство с биологическими элементами в основе. Гигрометр М-68. Для производства этого прибора советский союз использовал женщин, а точнее их волосы.

Это прибор для измерения влажности в помещении. По принципу работы - он волосяной. Используется обезжиренный женский волос (цитата из паспорта). (Вообще есть разные способы определить влажность в помещении - психрометр, зеркало росы, датчик с электропроводным покрытием и т.д. У всех способов свои достоинства и недостатки) Плюс - прибор не требует регулярных манипуляций по заливке воды как в психрометрических приборах, не требует питания. Минус - не высокая точность и скорость реакции на изменение влажности.

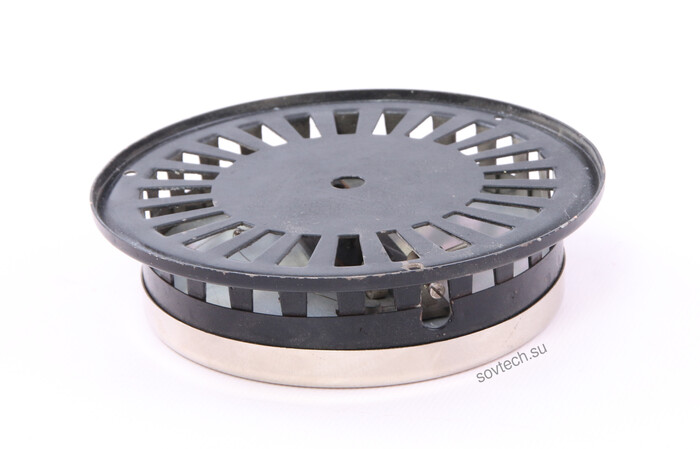

С торца винтик для подстройки показаний, если прибор врет:

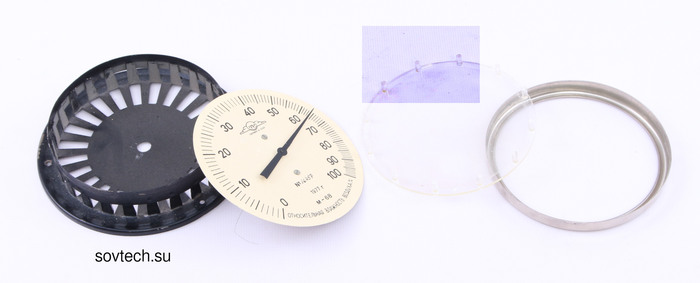

Разбирается просто снятием кольца, которое посажено с небольшим натягом. В фоторедакторе затемнил область кадра, чтобы были видны дистанцирующие ножки на стекле.

А вот и сам измерительный механизм. Прибор попал ко мне с порванной нитью, надеюсь натянул ее правильно. Видно два пучка волос.

Калибровочный винт давит на лепесток, с которого закреплены пучки волос, тем самым им можно смещать показания стрелки (shift). А вот цилиндрик, от которого тянется нитка к оси влияет на пропорциональность шкалы. Ну и наконец проволочка-пружинка обеспечивает натяг нитки. Натяг весьма важен, поэтому прибор используется строго вертикально - вверх тормашками вес составных частей изменит силу натяга и исказит показания.

Многие природные материалы реагируют на влажность. Помню вот такой вариант гигрометра из шишки из журнала Юный Техник:

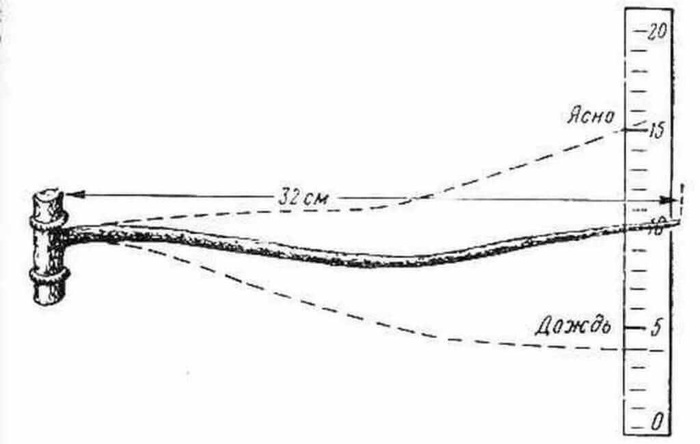

Другой вариант - еловая веточка:

Но на шишках и веточках серийный прибор не построить - слишком уж разнородное сырье, поэтому и использовали волос - у него форма одинаковая, а индивидуальные характеристики подстраиваются в механизме.

Если у кого-то есть паспорт на такой прибор - пришлите пожалуйста скан или фото - добавлю в карточку в музее, в открытом доступе в интернете в удобоваримом виде не встречал.

Кому удобно - посты дублируются в телеграм канале, есть e-mail рассылка и даже RSS, но похоже этими способами уже никто не пользуется.

Привет всем) И неожиданно моим 25 подписчикам, не думал что кому то моё рукоблудие интересно, но приятно. И сегодня будет простая самоделка. Но в целом полезная. И так, начинаю потихоньку утеплять балкон и появилась идея понимать сколько у меня на балконе температура и влажность заодно) Ну и плюс когда выхожу с утра курить даже не заглядываю в телефон что бы посмотреть погоду на улице, а тут вышел и прям перед глазами, не ну удобно же. Идея есть, осталось реализация. И так, для этой идеи как всегда начнём со схемы. Всё максимально просто. Берем arduino nano, DHT22 две штуки и LCD1602

Далее всё собираем на макетной плате и проверяем

Отлично, работает. Теперь всё это дело надо собрать в корпус и спаять. Берем значит пластиковую коробочку для корпуса купленную на радиорынке(100Х60Х25), для экрана и ардуино, и распред коробку для того что бы вывести датчик на улицу.Для начала вырезаем отверстие под экран и красим. Как всегда, грунт, краска, лак матовый.

Получилось не идеально но пойдёт, окнтовка вокруг экрана нужна для того что бы скрыть неровности вырезки))))А всё почему, потому что нету у меня чпу фрезера, ну и плюс я рукожоп))))

Теперь приступим к распред коробке которая будет на улице, в ней достаточно высверлить отверстия. Красить не вижу смысла так как она будет на улице.

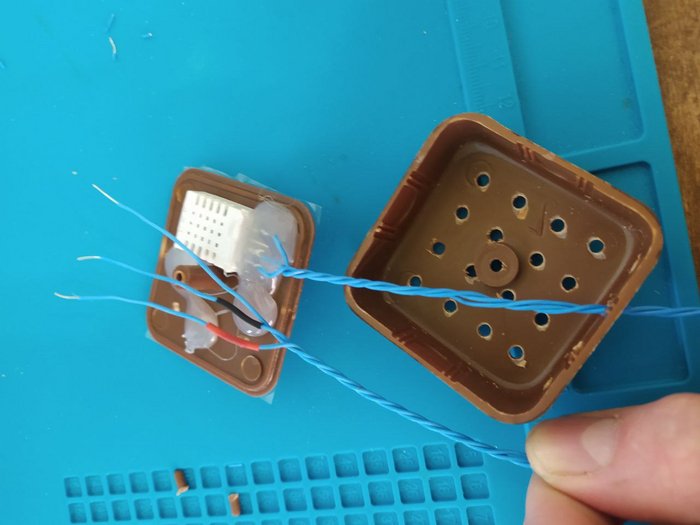

Теперь вставляем датчик и крепим всё на спермоклей, господи как же я его обожаю ммммммммм. Ну и закрываем им же лишние отверстия в которые может затечь вода

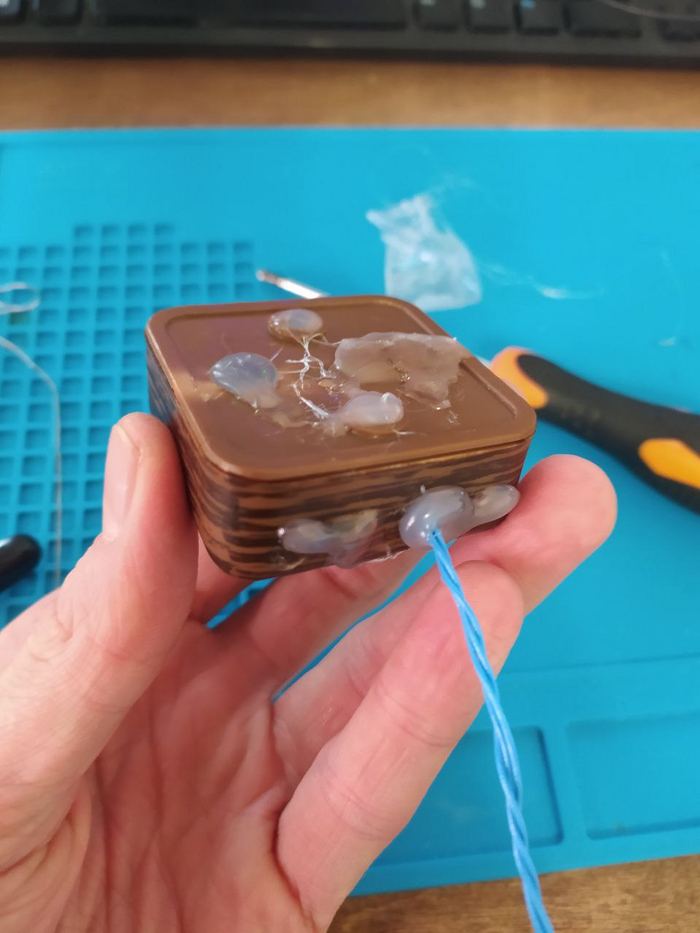

Датчик на улице будем крепить именно в положении как на фото выше. Теперь приступим к основному блоку. Ну тут всё просто, клеим как всегда на наш любимый спермоклей экран и ардуино и припаиваем всё согласно схеме

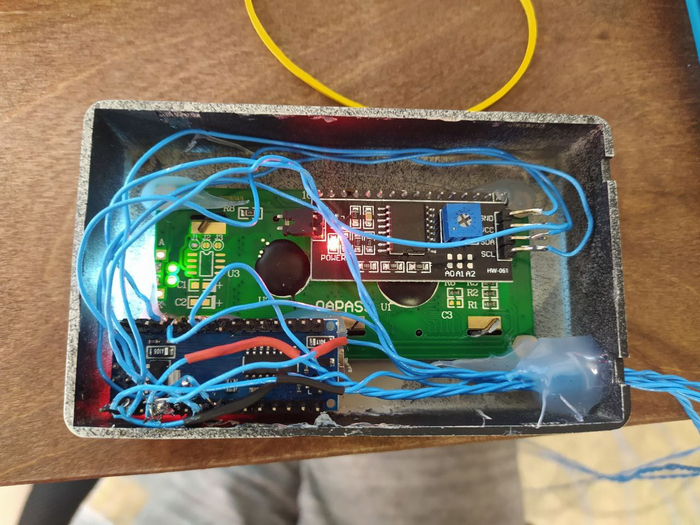

Получилось не очень красиво, ну оно нам и не нужно. Господи как же я ненавижу навесной монтаж, в следующий раз буду делать печатную плату.Провода датчиков и питания я приделал что бы не вырвать на всякий случай)

Ну и получаем такую картину в собранном виде

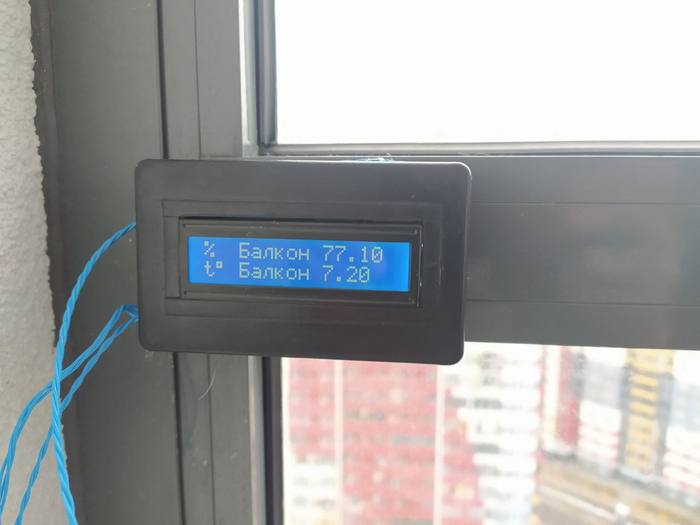

у и теперь крепим на балкон, и смотрим что у нас тут получается. Провода я пока спрятать в кабель канал не успел =(

Код можно найти по ссылке. В целом данная самоделка еще проходит тестирование но получилось вроде как не плохо а главное работает и мне нравится. Да и надпись видно из комнаты. Если появятся какие либо обновления в корпусе иили коде, дам знать. По цене не подскажу, так как в прошлых постах всем не понравилось что я не учитваю свой труд, инстурмент, электричество и так далее))))) Как всегда готов для новых идей, предложений, и критики. Я помню про другие проекты просто пока времени вообще нет, но обязательно сделаю. До новых встреч =)
