Итак, я снова выхожу на связь со своим красноглазием.

Как нормальный человек слушает музыку? Ну включит bluetooth уши и откроет любой музыкальный стрим-сервис на телефоне.

Это здорово, но вот что делать если у тебя 400гб DSD/Hi-Rez файлов?

Поэтому я решил собрать небольшой сетап для прослушивания, ну и опять же мне бухать немного надоело сидя в изоляции.

нам понадобятся такие ингридиенты:

1.ЦАП (по сути юсб звуковая карта), свою (S.M.S.L IQ) я купил пару лет назад на али, она оказалась весьма годным примером china hi-fi

2.Odroid C2 (ну или RPI 3/4 любой линуксовый пк на арм/х86)

3.проводки, наушники, резиночка, наушники в моем случае Tinaudio T2 с балансным проводом и цап имеет балансный выход.

4.руки и немного мозга

Для проигрывания музыки я буду использовать связку MPD+alsa, задача избежать DoP и прочего транскодинга, т.е. отдать DSD напрямую в устройство

что такое DSD  здесь-

https://www.whathifi.com/us/advice/what-dsd-audio-how-it-wor...

Ок, погнали.

Берем ваш ПК с линуксом (желательно какой то свежий дистрибутив, убунта, армбиан, хотя тут сами выбирайте, оно не настолько принципиально),

все соединяем, и смотрим что бы наш цап виделся в выводе lsusb

в моем случае это вот:

lsusb

===========================

Bus 001 Device 004: ID 148f:5370 Ralink Technology, Corp. RT5370 Wireless Adapter

Bus 001 Device 003: ID 0a12:0001 Cambridge Silicon Radio, Ltd Bluetooth Dongle (HCI mode)

вот это >>>>> Bus 001 Device 005: ID 152a:85dd Thesycon Systemsoftware & Consulting GmbH

Bus 001 Device 002: ID 05e3:0610 Genesys Logic, Inc. 4-port hub

Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub

===========================

запоминаем ID 152a:85dd, он нам пригодится.

идем настраивать модуль альсы.

смотрим какие аудиокарты видит альса

aplay -l

==========================

**** List of PLAYBACK Hardware Devices ****

card 0: OdroidC2 [Odroid-C2], device 0: fe.dai-link-0 (*) []

Subdevices: 1/1

Subdevice #0: subdevice #0

card 1: USB20 [SMSL IQ USB2.0], device 0: USB Audio [USB Audio]

Subdevices: 1/1

Subdevice #0: subdevice #0

==========================

нужная идет под номером 1.

ставим перманентный индекс для аудиокарты в модуле

nano /etc/modprobe.d/alsa-base.conf

========================

options snd-usb-audio index=1 vid=0x125a pid=0x85dd

========================

т.е. мы указали ID устройства, для того что бы при переключении в другой разъем номер с точки зрения альсы не менялся.

Если вы успешный и богатый и звуковых карт у вас несколько, то конфиг модуля примерно такой надо

============================

options snd-usb-audio index=1,2 vid=0x25c4,0x21b4 pid=0x0008,0x0083

============================

осталось только подергать модуль (ну или перезагрузится, если не лень)

=============================

sudo modprobe -r snd-usb-audio

sudo modprobe snd-usb-audio

=============================

теперь поставим MPD, можно из оф реп, можно из сорцов

==========

sudo apt-get update

sudo apt-get install mpd

==========

смотрим статус

=============

sudo systemctl status mpd.service

=============

mpd.service - Music Player Daemon

Loaded: loaded (/lib/systemd/system/mpd.service; enabled; vendor preset: enabled)

Active: active (running) since Fri 2019-10-04 00:45:52 MSK; 14s ago

Docs: man:mpd(1)

man:mpd.conf(5)

file:///usr/share/doc/mpd/user-manual.html

Main PID: 11181 (mpd)

Tasks: 3 (limit: 4915)

Memory: 12.6M

CPU: 511ms

CGroup: /system.slice/mpd.service

└─11181 /usr/bin/mpd --no-daemon

Oct 04 00:45:52 nuc systemd[1]: Starting Music Player Daemon...

Oct 04 00:45:52 nuc mpd[11181]: hybrid_dsd: The Hybrid DSD decoder is disabled because it was not explicitly enabled

Oct 04 00:45:52 nuc systemd[1]: Started Music Player Daemon.

============

теперь сконфигурячим mpd

nano /etc/mpd.conf

===============================

# See: /usr/share/doc/mpd/mpdconf.example

pid_file "/run/mpd/mpd.pid"

db_file "/var/lib/mpd/mpd.db"

state_file "/var/lib/mpd/mpdstate"

playlist_directory "/var/lib/mpd/playlists"

music_directory "/mnt/samba-share/+muz/"

database {

plugin "simple"

path "/var/lib/mpd/db"

}

resampler {

plugin "libsamplerate"

type "0"

}

replaygain "off"

input {

plugin "tidal"

enabled "no"

}

input {

plugin "qobuz"

enabled "no"

}

audio_output {

type "alsa"

device "hw:1,0"

name "SMSL IQ"

auto_resample "no"

auto_channels "no"

auto_format "no"

replay_gain_handler "none"

dop "no"

mixer_type "none"

}

===============================

немного про опции конфига:

music_directory - место где лежит музыка (в моем случае примонтированная самба шара, самбу можно напрямую через плагин)

database - нужна для сохранения мета инфы о треках,

resampler - выключаем,он может быть нужен если цап не поддерживает параметры потока

replaygain - тоже отключаем, громкость я буду крутить на самой звуковухе

input plugin - я не использую, но можно цеплять всякие внешние сервисы

audio_output, самый важный кусок, в нем как раз я указываю что играть и в какую звуковую карту (индекс 1, который мы поставили в начале)

опций очень много, у меня так достаточно минимальный конфиг, основные смотрите на офсайте MPD https://www.musicpd.org/doc/html/user.html#configuration

после кручения опций рестаруем мпд

=======

sudo systemctl restart mpd.service

======

Все, если все ок, можно взять телефон и поставить приложение для управления нашей музыкальной шкатулкой(например, M.A.L.P. под андроид) указать ip и порт коробочки и наслаждаться музыкой. В планах сделать управление через bluetooth, но пока не понял, можно или нет.

Вариантов кастомизации много- приделать аккумулятор и перенести на флешку музыку и сделать портативную AP - куда то кататься или например приделать экран для отображения трека и хардверные кнопки для переключения.

Всем спасибо, надеюсь, это скрасит вашу изоляцию.

Специально для моих 3(!) подписчиков... снова про своё хобби. Закончил очередной девайс, поэтому внесу в массы немного своего бреда на эльфийском.

Решил разработать для себя ЦАП на к сожалению уже снятом с производства АК4490.

Основные требования к конструкции, на момент начала разработки:

- максимально возможное качество на выходе при доступных компонентах и схемотехнике

- генераторы на плате ЦАП

- процессорное управление ИМС ЦАП

- гальваническая изоляция от источника

- PCM и DSD режимы

- минимум органов управления, по возможности только ВКЛ/ВЫКЛ

Получился аппарат, играющий в PCM до 32 бита 384 кГц и DSD до DSD256(включительно).

При DSD512 ИМС ЦАП переводится в MUTE состояние. Т.к. аппаратного MUTE на плате нет, то при переключении режимов слышен щелчек.В качестве транспорта изначально я рассчитывал использовать адаптер USB-I2S на CM6631A. Но такой транспорт не позволяет использовать DSD, а так же не выводит информацию о текущей частоте LRCK. В окончательном варианте используется адаптер Amanero(китайский клон), для чего была специально разработана плата гальванической изоляции.

Схемотехника. Разрабатывая данную конструкция я никуда не "подглядывал" и использовал только тот набор знаний и решений, которыми обладаю на данный момент. Плата построена не по "мотивам" какой либо конструкции и может содержать достаточно очевидные недостатки.

В качестве ИМС ЦАП выбрана АК4490. Отзывы о данной ИМС ЦАП в большинстве случаев положительные, да и конструкции вроде ATDAC10 и Lynx D70 имеют весьма большую популярность и хорошие отзывы.

Для управления режимами работы на плате установлен контроллер ATMega328. В принципе можно было установить любой из серии ATMega48/88/168/328. В наличии было достаточное кол-во mega328, поэтому этот контроллер и установлен. Изначально планировалось на плате установить пару генераторов на сетки 44/48 кГц. Решил не распаивать на плате, оставив внешнее тактирование от Amanero.

Питание цифровой части осуществляется от стабилизатора AMS1117-3.3. Питание аналоговой части ИМС ЦАП сделано отдельно для каждого потребителя. Стабилизаторы выбраны TPS7A4901.

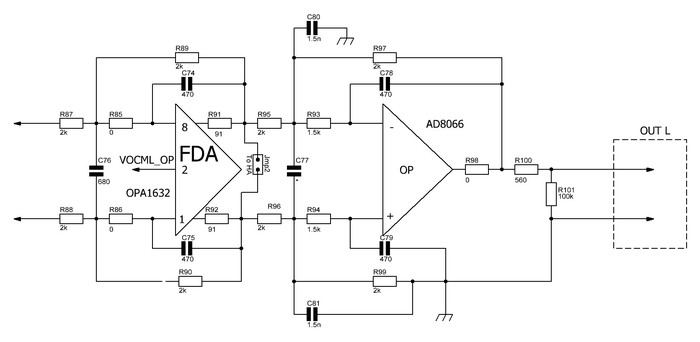

Фильтр построен по схеме FDA+ОУ. В качестве напряжения Vocm дифф. ОУ используется напряжение VCM от ЦАП, предварительно буферезированное через ОУ OPA2134. Номиналы фильтра первый раз посчитал в Filter Pro от TI. Честно говоря на первом макете звучание было весьма посредственным, да и замеры были на уровне 0.002% (THD). После поиска "своего" звука остановился на номиналах отмеченных на схеме. При этом уровень THD находится на достаточно низком уровне 0.0001-0.0003%. Хотелось бы отметить очень высокую детализацию звука.

Схема фильтра на FDA взята из даташита на OPA1632, собственно этот ОУ и применяется. В качестве сумматора были опробованы AD8066, LME49720, OPA2134. Остановился на AD8066, дающий наиболее детальный звук. Конденсаторы пробовал как керамические (жёлтенькие X7R, синие NP0), так и плёнка WIMA. Честно говоря при слепом тестировании я скорее всего не отличу, какие конденсаторы стоят, остановился на WIMA, теоретически дающие максимально качество среди опробованных.Питание ОУ выхлопа от TPS7A4901 и TPS7A3001.Столкнулся мелкой неприятностью, в виде необходимости адаптера для программирования с уровнями 3.3В. В следующей плате установлю диод Шоттки в разрыв цепей питания контроллера.

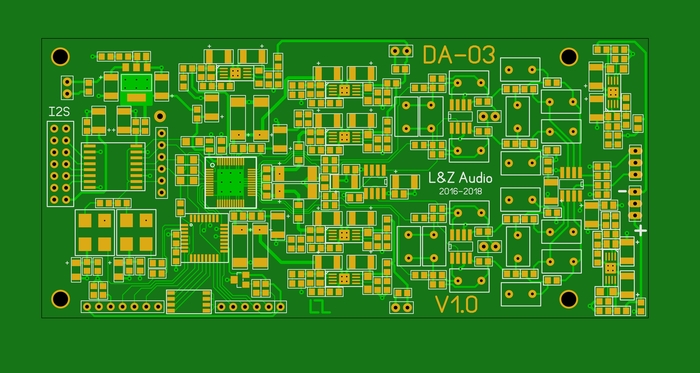

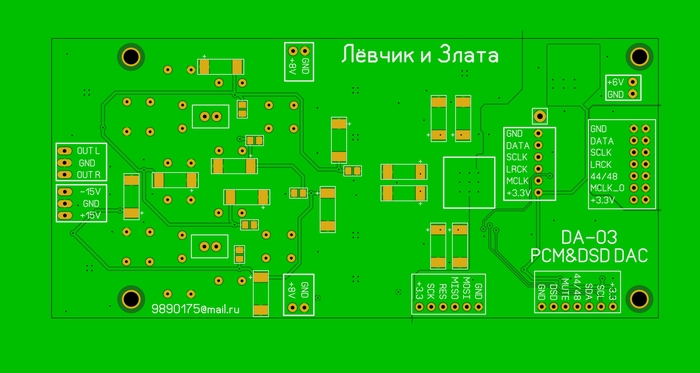

Конструкция ПП. Печатная плата 2х сторонняя с плотным монтажом SMD компонентов. Габариты 130х60мм.

Конструкция ЦАП. ЦАП собран в корпус от старого ресивера триколор (финальная версия). Были собраны 2 макета с разными источниками питания и разной элементной базой: трансформаторный, с первичными стабилизаторами на 317/337 и ИИП MeanWell PT-45C. Субъективно разницы на слух я не услышал, нет её. Я использовал ИИП с чаcтотой преобразования 65 кГц.

На печатной плате предусмотрен DIP переключатель, на который выведено переключение режимов MCLK (Master/Slave) и 3 переключателя для ЦФ.Прошивка контроллера позволяет управлять ЦАП полностью в автоматическом режиме. Индикацию решил не делать, хотелось по принципу включил и забыл.

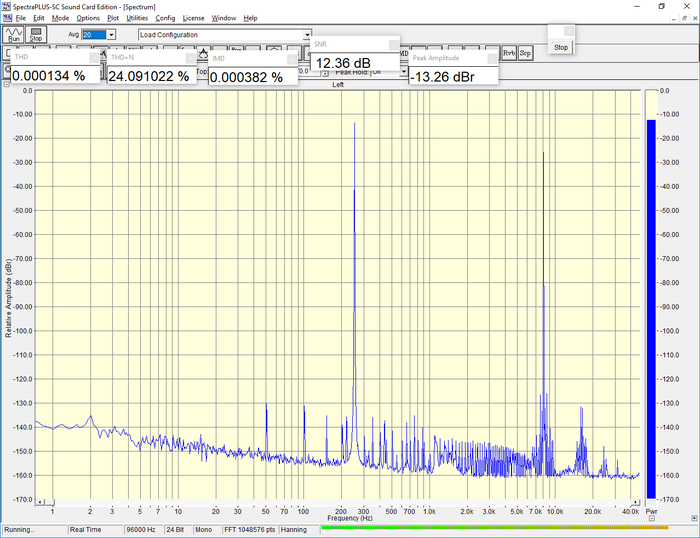

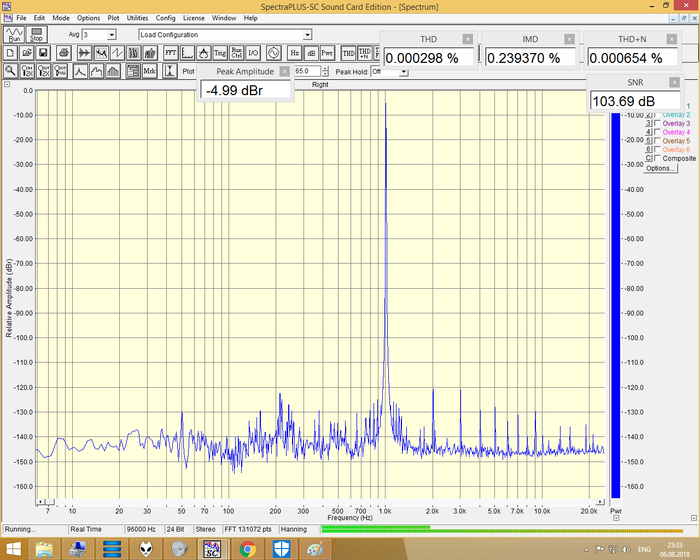

Замеры с ИИП.

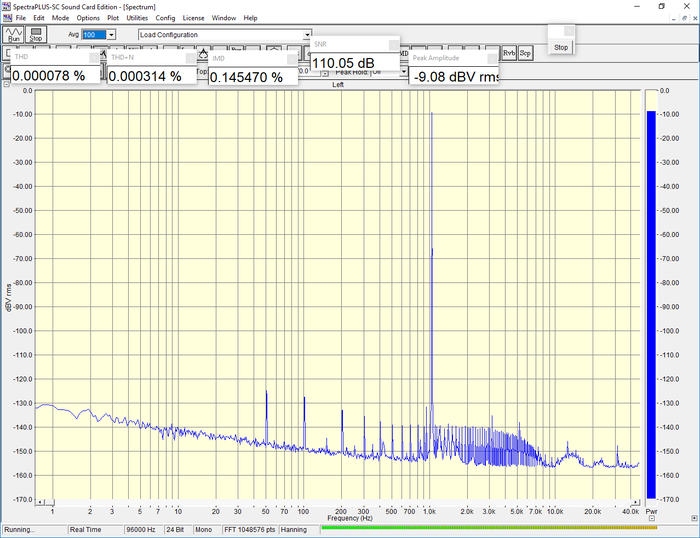

Замеры с 317/337 линейными стабилизаторами в первичном источнике питания:

Шум на частотах до 1 кГц думаю от АЦП, его тоже нужно доводить до ума (перевести на ИИП, и проблема шума должна исчезнуть).

В целом звучание очень понравилось. Отличная детализация, отличная проработка. Особенно удивило качество звука в DSD. Первое прослушивание Вивальди в формате DSD128 повергло в шок, звук естественный и натуральный.

Вроде всё, чукча не писатель, не судите строго. Всем добра и котиков.
