Некоторое время назад, к нам обратился человек с задачей: нужно смоделировать и изготовить дайс тауэр по мотивам Звездных Войн.

Из вводных величин были:

1. Кубы 22 мм и 16мм. Загрузка 22х кубов- минимум 4, оптимально 6.

2. Общая высота тауэра- не более 230-240 мм.

3. Транспортабельность.

4. Покрас.


Причем человек сразу сказал, что башня турболазера и бюст Вейдера/штурмовика ему не нравятся.

Решили попробовать посмотреть в сторону космических кораблей.

Из самых узнаваемых кораблей вселенной, наиболее перспективно выглядел Тысячелетний Сокол.

Тут надо сделать ремарку. В своей жизни мы дайс тауэрами не пользуемся, хватает специально обученной миски с высокими бортами.

То есть идея понятна: засыпаешь сверху кубы, они внутри ударяются об стенки и выкатываются через выходное отверстие. Но есть ли какие-то наработки и/или требования- неясно.

Забегая вперед- есть. Покурив забугорные чемпионаты по X-wing и подобное, нашли в каких-то регламентах упоминание «что куб считается брошенным, если он совершил вращение кратное 90 градусов не менее 3х раз». Вот решили на это и ориентироваться.

Имея понимание как должны кубы переворачиваться, какого они размера и сколько их ожидается одномоментно внутри тауэра, начали проектировать собственно канал, по которому эти кубы будут падать.

Размеры стали вырисовываться сами собой.

Кубы должны не застревать- значит длина/высота должны точно быть больше двух диагоналей кубов+ запас.

Кубы не должны остаться внутри канала- значит отклонение любых плоскостей о вертикали должно быть 30-45 градусов.

Кубы должны в конце выпасть в определенном направлении- значит в конце канала должны быть стенки которые смогут направить весь объем кубов в нужном направлении.

Дольше всего подбирали «отбойники», которые переворачивают кубы. Если их сделать широкими, то существует вероятность, что куб останется лежать на нем. Если слишком узкими- то куб пролетит мимо и не перевернется.

Как всегда- пришлось идти на компромисс.

Определившись с «механизмом» дайс тауэра стали думать про «корпус». Самый многообещающий кандидат (Тысячелетний Сокол) сошел с дистанции мгновенно: вписать «механизм» в тушку (так чтобы кубы высыпались через аппарель) получалось в Сокола диаметром 46 см.

Та же история с Звездным Разрушителем. Звезда Смерти подошла, но заказчику на сама по себе не нравилась.

И тут на сцены вышел лучший охотник галактики с узнаваемым лицом- Боба Фетт и его корабль «Раб I».

Обладая аппарелью как у Сокола, Раб 1 был значительно «стройнее», по сравнению с «блиновидной» формой корабля Хана Соло.

Первые примерки показали, что на тонкого- но помещается механизм внутри.

Саму модель корабля взяли из просторов интернета, но поработать с ней пришлось порядочно.

Кучу времени потратили на «сшивку» модели, чтобы она печаталась без дефектов и дыр. Показали заказчику и, получив добро, стали печатать.

Сам корпус пришлось разделить на две части.

Собрали половины на шип-паз, склеили и начали красить.

Фонарь кабины пилота напечатали на DLP принтере из прозрачной смолы. Шлифовать до прозрачности не стали, чтобы сохранить общую потертость корабля.

В процессе работы, заказчик попросил сделать ограждение для выпадающих кубов, чтобы они не разлетались по столу (трей). Не мудрствуя лукаво, взяли модели имперских ящиков (укрытия для настолки StarWars Legion) и интегрировали в них магниты.

Подставку смоделировали сами, украсили значком Бобы Фетта. Просто для красоты.

Ну и провели сборку, покидали кубы и отправили заказчику)

Вот такой проект получился.)

Всем спасибо за внимание)

Сделал сам, тэг -Моё

Ссылка на мастерскую в ВК https://vk.com/3d_bymarkus

Ссылка на мастерскую на ЯМ https://www.livemaster.ru/3d-bymarkus

Тубус от чипсов, резинки с защитных масок, фигурка Ктулху, скачанная из интернета, и цветные карандаши... Ах да, и совсем немного скотча...

Заранее предупрежу: Нет, мы будем разбирать процесс изготовления не этой штуки. Это так, концепция. Реализация хромала, начиная с того, что кубики застревали между резинками, заканчивая тем, что кубики я был вынужден кидать за спиной у Ктулху. Но идея мне понравилась, и я решил довести её до конца.

У нас было 2 рулона скотча, 500 листов А4, 5 бутылок просроченного клея ПВА, полтюбика клея "Момент" и целое множество кусков картона всех форм и расцветок, скрепки, а также полное собрание произведений Лавкратфа и безлимитный доступ в интернет. Не то чтобы это был необходимый запас для сборки Dice Tower'а, но если начал делать инсталяции для НРИ, становится трудно остановиться. Единственное, что вызывало у меня опасение — это затвердевающая глина. Ничто в мире не бывает более беспомощным, чем начавшая затвердевать глина. Я знал, что рано или поздно мы перейдем и на эту дрянь.

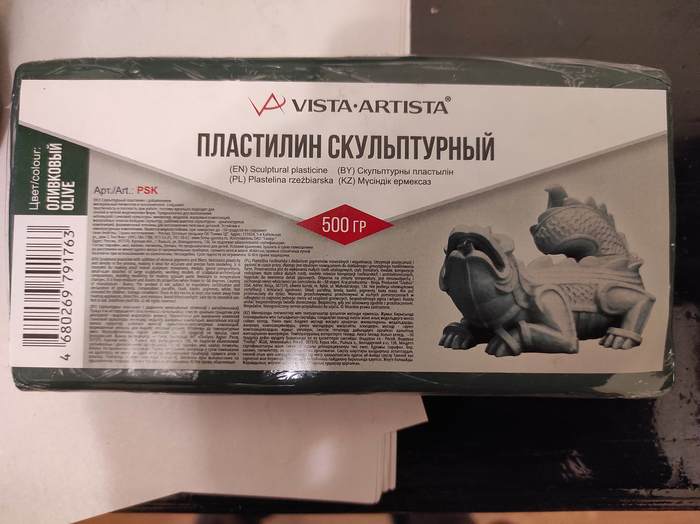

Было решено сделать кубометалку из отвердевающей глины. Но прежде чем тратить "одноразовую" глину, нужно было собрать прототип. В качестве материала был выбран скульптурный пластилин:

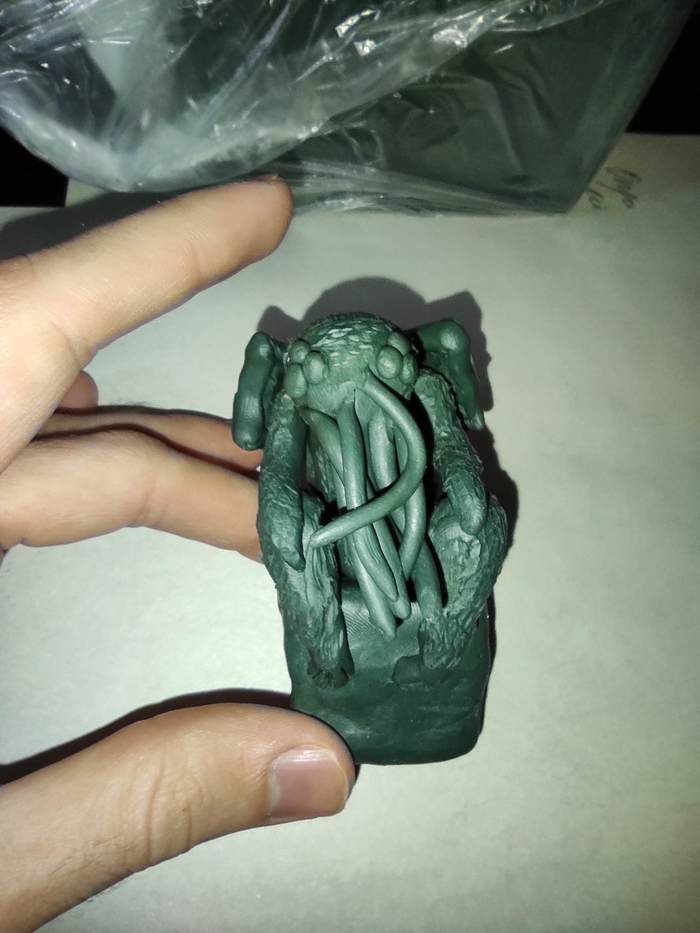

Купив килограмм этой зеленой субстанции, я принялся за работу. По наброскам Лавкрафта, найденным в Википедии, был слеплен Ктулху.

Правда красавчик?

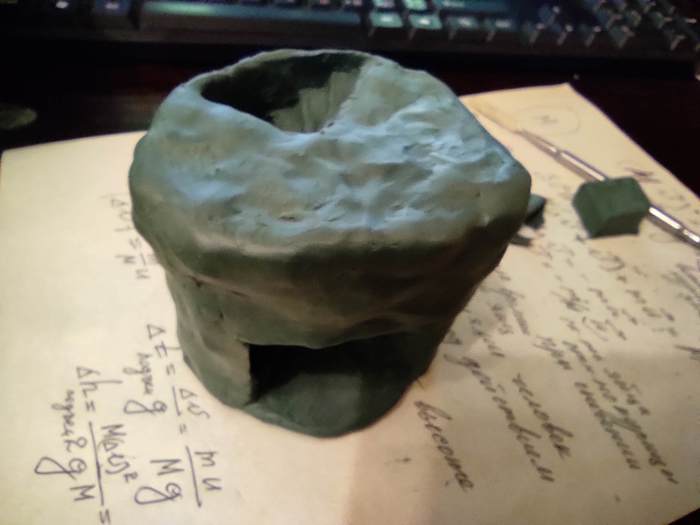

Дальше оставалось сделать саму дорожку для кубов. Сначала делаем ступенечки, по которым кубы будут скатываться:

Теперь закрываем внутренности, скрывая пустоту под ступеньками стенкой - никаких дверей.

Теперь займемся оформлением жертвенника. Спуск на лестницу огораживаем огнем. После этого крепим главного участника инсталяции.

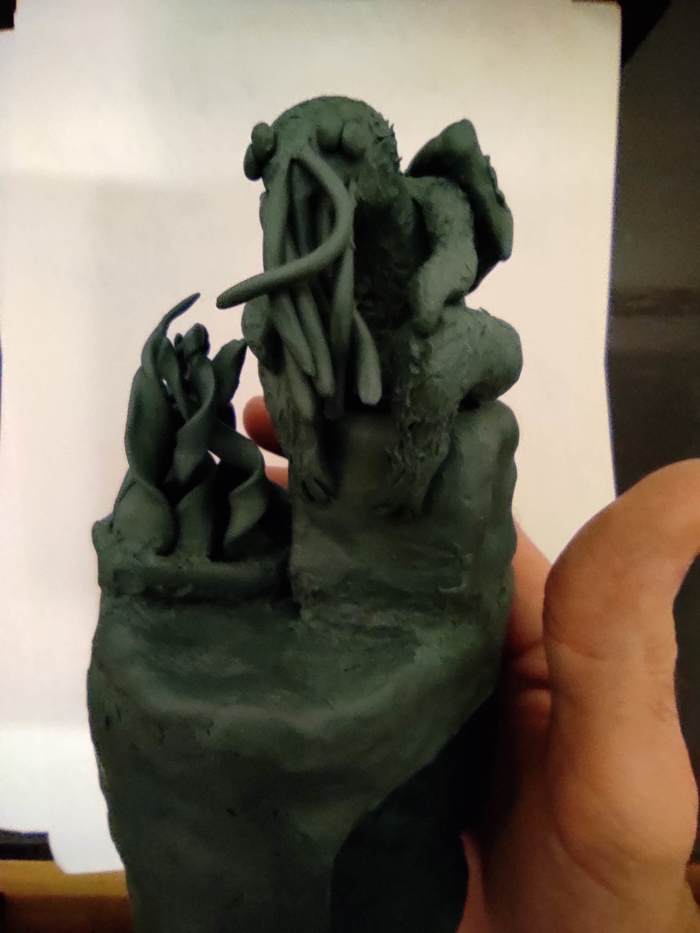

Вот так выглядит итоговая конструкция после декорирования. Естественно, кубики сейчас иногда застревают внутри конструкции, прилипая к пластилину на ступеньках.

Чуть позже сделаю башню из затвердевающей глины и напишу второй пост.

Спасибо за внимание!
