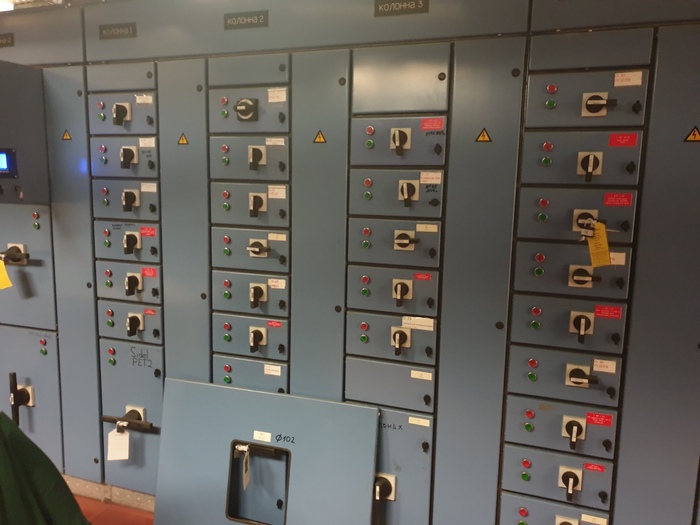

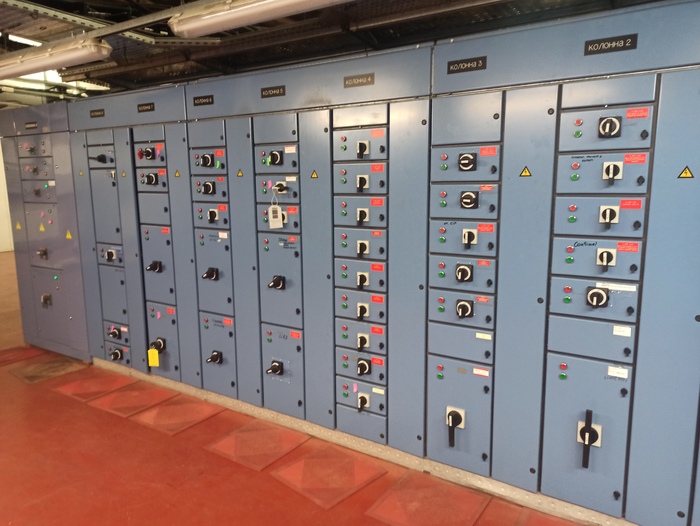

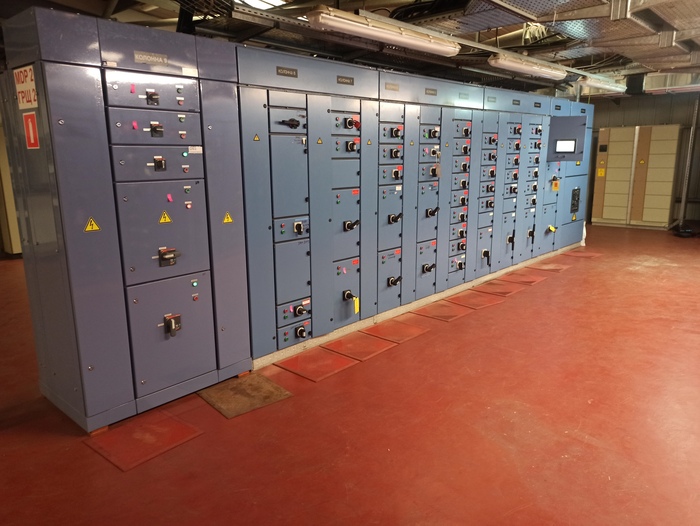

Всем привет. Хочу представить небольшой обзор панелей 0,4 кВ установленных на достаточно крупном Белорусском предприятии в Минске. Сами панели были произведены во Франции! Установлены на предприятии  около 24 лет назад.

Все абсолютно рабочее. Тех. обслуживание на предприятии этих установок проводится регулярно. Вот и я попал по приглашению на него, сам там не работаю.

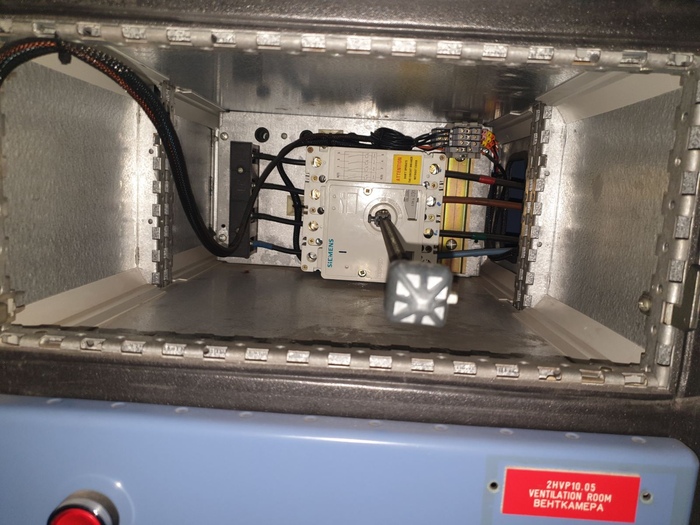

Лично для меня панели показывают, на сколько уже тогда технологии и технические решения были прогрессивнее в европейских странах. Все оборудование собрано на автоматике Сименс, вся аппаратура тех же лет. Вводные воздушные автоматы на 5000 А. Ввод идёт снизу от шинопровода, внизу, под полом, стоят трансформаторы. Меня туда не пустили)

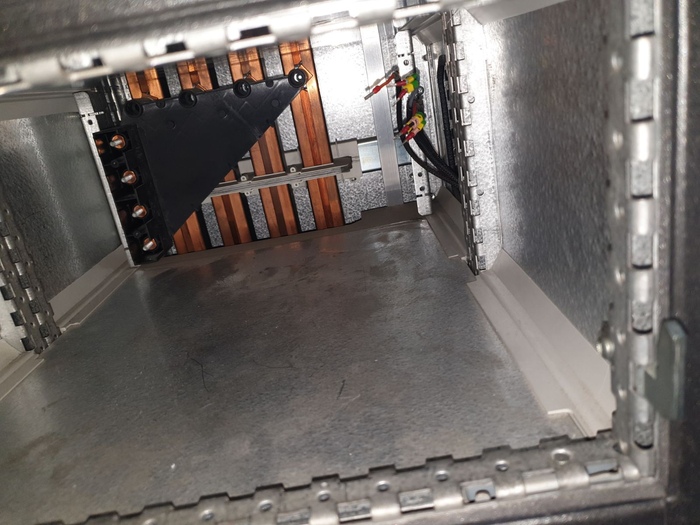

Часть изоляторов из ДЕРЕВА. Специально пропитанная и обработанная древесина. За столько лет ни одного пробоя. Вся автоматика работает исправно. Отходящие аппараты проверяются и прогружаются. Шинные присоединения на автоматы шиной 4(10х80). На секционирование и трансфораторы идет гибкая шина.

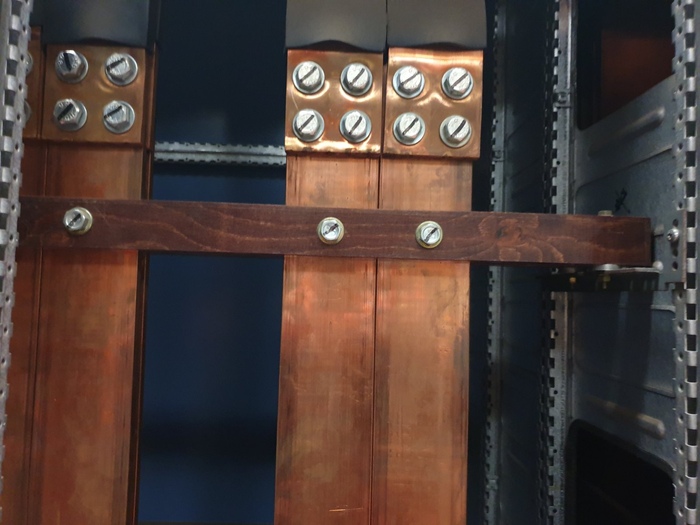

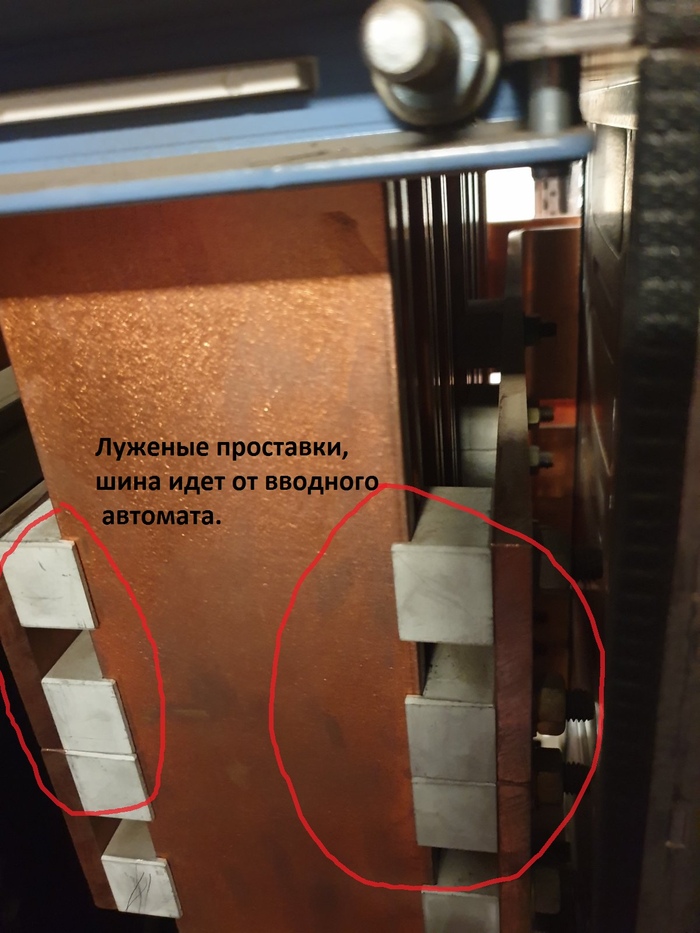

На вводных автоматах болтовые соединения как мы привыкли, а вот в шинных отсеках на секциях шины присоединятся ТОРЦОМ через луженые проставки, и все прекрасно работает. Согласно нашим ГОСТам мы не можем так делать, только если проведем испытания и докажем это.

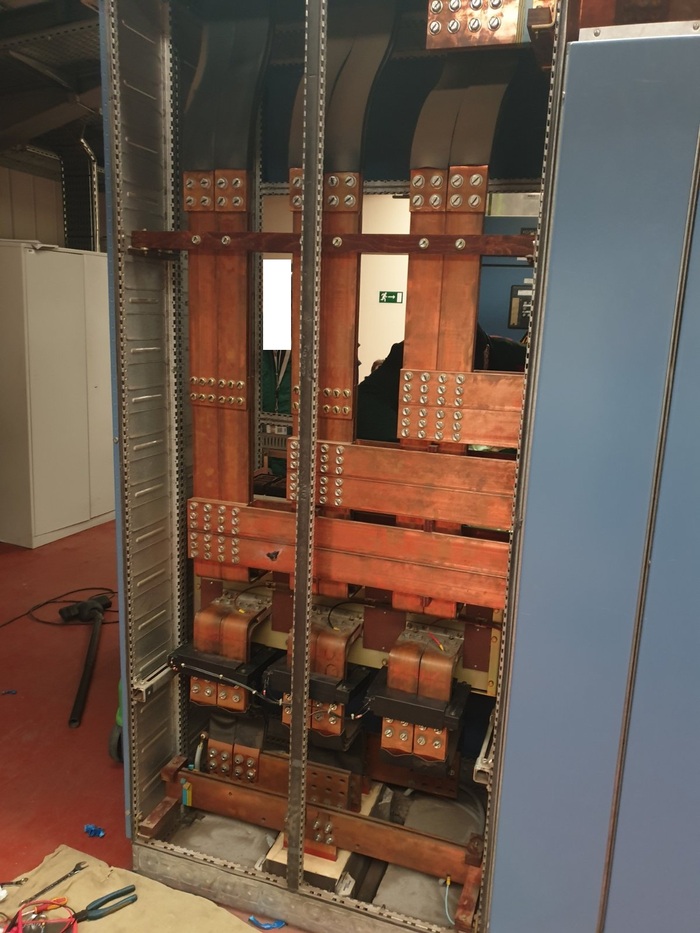

Трансформаторы тока, разборные, и отлично работают. Еще 25 лет назад европейцы прекрасно делали разборные трансформаторы, наши же далеко не все предприятий до сих пор не могут это освоить, или скорее не хотят вкладывать деньги в разработки.

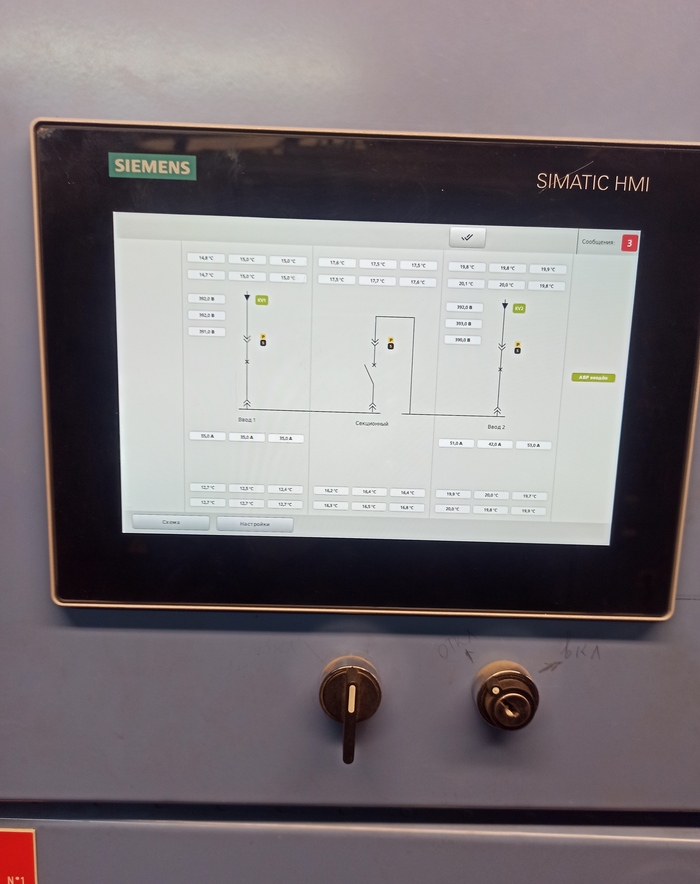

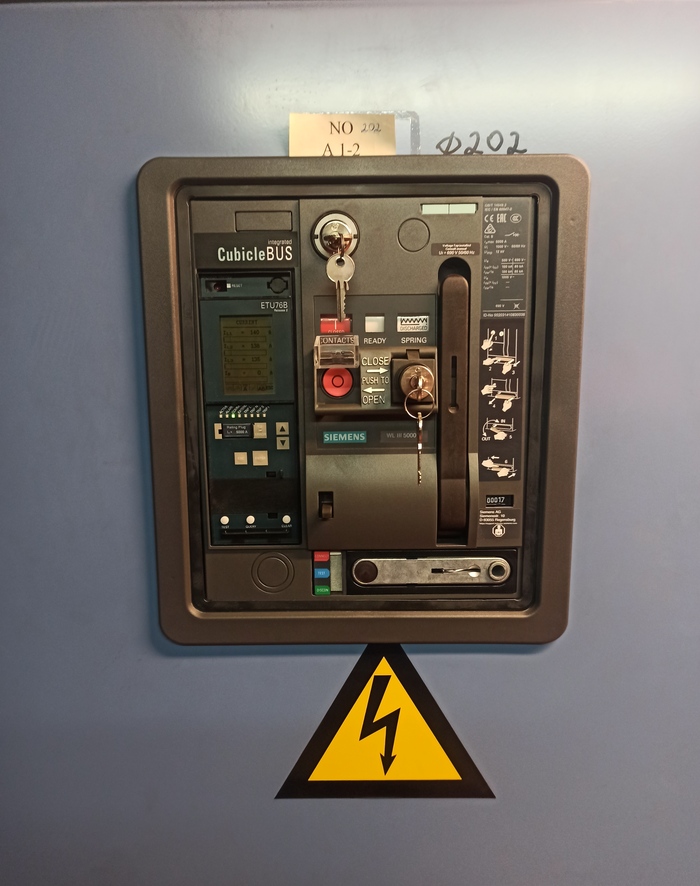

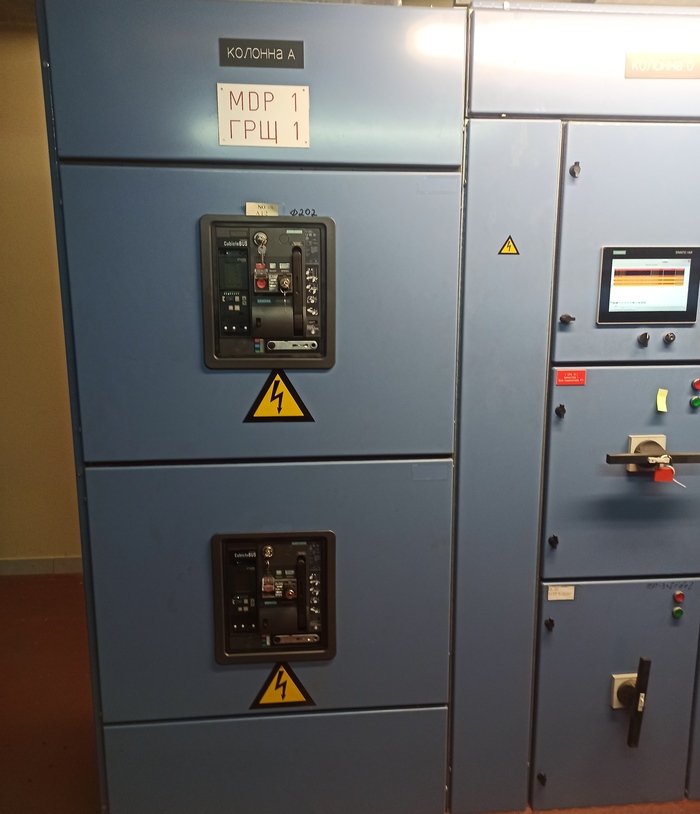

Буквально недавно была реконструкция панелей, заменили вводные, секционный и часть отходящих автоматов. На нее я не попал, но результат немного пофотографировал. Добавили АВР на контроллерах Сименс с датчиками температуры на болтовых соединениях. И все это с передачей данных диспетчеру, ну и возможность управления диспетчеру.

P.S. К сожалению часть фотографий пропало, телефон полетел( Кого очень заинтересует, постараюсь найти.

P.P.S. Чукча не писатель, пишу как получается) И не фотограф, фоткал на тапок)

Даже не все опытные электрики внешне могут отличить опоры ВЛ, рассчитанные на разное напряжение. Но это необходимо знать и обычным людям, хотя бы для того, чтобы понимать, на каком расстоянии от ВЛ будет безопасно. Напряжение определяют по изоляторам ЛЭП, а дополнительно учитывают внешний вид самой конструкции и число проводов.

Для обеспечения безопасности все виды ЛЭП имеют минимальные расстояния, на которые к ним можно приближаться. Их величину можно найти в Таблице 1 Приказа Минтруда России от 24.07.2013 г. № 328н. В таблице представлены минимальные расстояния для каждой категории напряжения.

Виды изоляторов ВЛ
Изолятор ВЛ – это электротехническое устройство, необходимое для крепления и изоляции проводов на опорах ВЛ (воздушной линии электропередачи). При изготовлении изоляторов используют фарфор, стекло или полимеры.

По назначению изоляторы делятся на следующие группы:

Линейные. Для крепления жестких или гибких токоведущих частей. Имеют развитые ребра, которые увеличивают ток утечки и напряжение пробоя.

Аппаратные. Используют, чтобы отделить токоведущие части от нейтральных и заземленных элементов.

Проходные. Применяются, чтобы провести провод или шину сквозь конструкции, например, когда нужно выполнить ввод в подстанцию. Отделяют токоведущие части от конструкций здания и прочих заземленных предметов.

Еще изоляторы классифицируют по методу крепления:

Изоляторы штыревые (ИШ). Используются для фиксации на траверсах опор изолированных СИП-3 и неизолированных проводов АС. Крепятся на штырях или крюках. Встречаются на опорах ВЛ до 35 кВ.

Подвесные изоляторы (ПС, ПСД, ПСВ). Чаще всего производятся из закаленного стекла. При креплении собираются в гирлянду.

Опорные изоляторы (СА, ИО, ИОР, ОНШП). Используются для закрепления токопроводящих элементов в распределительных установках и на других видах электрооборудования. Применяются на линиях 6-35 кВ. Устанавливаются на консоли или кронштейны, к которым сверху жестко крепятся провода.

Стержневые изоляторы (ИС, ИОС). Используются при напряжении более 1 кВ. Бывают из стекла или фарфора, имеют винтовые ребра. Устанавливаются вертикально, как и опорные, но могут воспринимать нагрузку в любой плоскости, т. е. могут быть опорой или оттяжкой.


Как узнать напряжение ЛЭП по изоляторам.

В первую очередь стоит разобраться, какие изоляторы чаще всего используют при разном напряжении:

ВЛ до 1 кВ. Применимы только штыревые изоляторы.
ВЛ 6-20 кВ: на промежуточных опорах – любой из видов, на анкерных – подвесные и иногда штыревые изоляторы.
ВЛ 35 кВ: подвесные и стержневые, также допускаются штыревые.
ВЛ более 110 кВ: подвесные, стержневые и опорные.

Количество изоляторов на гирлянде ЛЭП в зависимости от напряжения:

35 кВ – 3-5 шт.
110 кВ – 6-7 шт.
150 кВ – 8-9 шт.
220 кВ – 10-14 шт.
330 кВ – 14-20 шт.
500 кВ – 20 шт.
750 кВ – от 20 шт.


Все виды опор ВЛ, которые можно узнать по числу проводов и изоляторов:

0,4 кВ. Низковольтные линии, встречающиеся в населенных пунктах. Имеют обычные штыревые изоляторы, по одному на проводе.

6 и 10 кВ. Имеют 3 провода, в каждом по 2 изолятора или один, но рассчитанный на больший номинал

35 кВ. Имеют гирлянду из 3-5 подвесных изоляторов для каждого из трех фазных проводов. Такие линии обычно проходят уже за городом.

110 кВ. Каждый провод монтируют на гирлянде с 6-9 изоляторами.

220 кВ. Имеют 10-14 изоляторов. Обычно применяются на подводах к крупным подстанциям.

330 кВ. Имеют 2 провода на одну фазу с 14-20 изоляторами в гирлянде.

550 кВ. В гирлянде 20 изоляторов, а фаза делится на 3-5 проводов.

750 кВ. Фаза с 4-5 проводниками, с более чем 20 изоляторами.

1150 кВ. Имеет больше всего изоляторов (от 50 шт.) и проводов в фазе (8 шт.). В России такую линию можно увидеть на участке магистрали «Сибирь – Центр».

При определении напряжения ЛЭП лишь по числу изоляторов не стоит полностью полагаться на приведенные данные. Конструктивные решения могут различаться в зависимости от климатических особенностей. Для людей безопаснее просто не приближаться к опорам, поскольку даже указанные выше минимальные значения приводятся для специалистов, участвующих в обслуживании и ремонте ЛЭП.
