Разработанная Довом Фроманом конструкция ПЗУ, стираемого ультрафиолетовым светом, представляет собой важный инструмент проектирования для быстрой разработки систем на базе микропроцессоров, называемых стираемым программируемым постоянным запоминающим устройством (EPROM).

Ранние массивы памяти только для чтения (ПЗУ) на интегральных схемах предлагали энергонезависимую форму полупроводниковой памяти (NVM), но требовали индивидуальной маски для каждой конструкции. В 1970 году Radiation Inc. представила 512-битную биполярную ТТЛ-программируемую пользователем ПЗУ (ППЗУ), которая позволяла разработчикам вводить код самостоятельно, «прожигая» металлические плавкие перемычки с помощью внешнего программатора, но могла использоваться только один раз. Monolithic Memories, Motorola и Signetics разработали ППЗУ с никель-хромовыми предохранителями емкостью от 1 до 16 Кбит. AMD, Intel и TI использовали альтернативные материалы предохранителей.

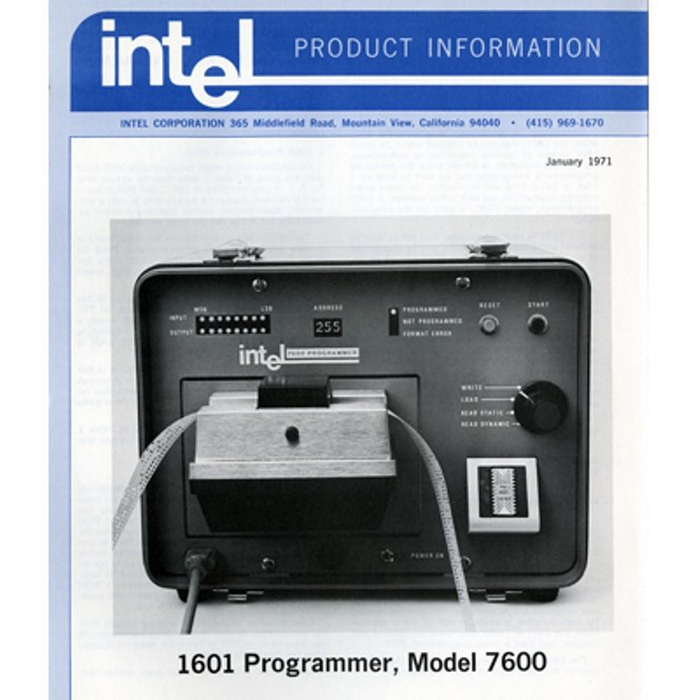

В 1967 году Давон Канг и Саймон Сзе из Bell Labs описали, как плавающий затвор полупроводникового устройства МОП можно использовать для ячейки перепрограммируемого ПЗУ. В начале 1970-х годов компания General Instruments из Хиксвилля, штат Нью-Йорк, адаптировала технологию MNOS (металл-нитрид-оксид-полупроводник) для создания небольших электрически изменяемых EAROM для ТВ-тюнеров. В 1971 году компания Intel анонсировала 1702, 2048-битную стираемую пользователем PROM (EPROM), разработанную Довом Фроманом, которую можно было использовать многократно, стирая рисунок ультрафиолетовым светом. Поколения УФ-EPROM с многомиллионным объемом памяти от Intel и других компаний нашли широкое применение для хранения и изменения программных кодов в качестве встроенного ПО в системах на базе микропроцессоров.

Работая в Hughes Microelectronics, Ньюпорт-Бич, Калифорния, с 1976 по 1978 год, Эли Харари продемонстрировал тонкую оксидную плавающую электрически стираемую ячейку ПЗУ (EEPROM), которая устранила необходимость внешнего стирания УФ-излучением. Джордж Перлегос применил технику тонкого оксида для первой EEPROM Intel в 1978 году. В Toshiba в 1980 году Фудзио Масуока модифицировал архитектуру EEPROM, чтобы увеличить скорость программирования, соответственно назвав ее «флэш». Затем в 1987 году он продолжил с более дешевой структурой NAND, что привело к появлению твердотельного диска (SSD) и повсеместной USB-флеш-памяти «stick» . Toshiba представила коммерческие флэш-продукты в 1987 году, а затем Intel в 1988 году. Одновременно с этими разработками флэш-память нашла широкое применение в таких персональных устройствах, как мобильные телефоны, камеры и навигационные системы GPS.

Кому интересно:

Предыдущая статья о ПЗУ

При виде этой картинки, ИИ генерирует картинки с мужиком, режущим лук

Очень коротко.
Это ферромагнитная память старых ЭВМ. Работала на принципе остаточной намагниченности колечек феррита после пропускания тока и его отключения. То есть при пропускании тока по двум проводникам в одну сторону, намагниченность имела одно направление и обратное, если в другую.
В матрицу встраивался ещё один провод для считывания. Считывание производилось записью нуля либо единицы в матрицу(помним, что 0 или 1 это всего лишь направление тока в проводниках). Грубо говоря, при чтении "записи с кольца" на считывающем проводе возникало либо "возмущение", либо ни чего не происходило. Это и было логическим "1" либо "0".
Выполнена в форме матрицы для сокращения количества проводников. При считывании вся информация терялась.
Из матриц составлялись кубы памяти.
Уже в эту матрицу(в единичную матрицу нет смысла встраивать, т.к. матрица рассматривалась как единица памяти - бит) встраивался блокировочный провод. Он служил для разделения матриц памяти в кубе (так же для этого можно использовать считывающий провод). Дело в том, что сигнальные провода матриц куба были запараллелены, т.е. без блокировки, в них запишется одинаковая информация. В нём ток был противоположного направления к сигнальным. Что снижало их суммарное магнитное поле и не давало повлиять на феррит. В конечном итоге он предоставлял возможность некоторой адресации.

Если где ошибся то прошу много хуёв за шиворот не пихать сильно не пинать. Читал и зачитывался, на сколько интересно

Дед-то ладно, ну перфокарты, эка невидаль. А бабка вполне могла вышивать такие запоминающие устройства.

Надо понимать, что были ОЗУ на ферритовых кольцах, и это перезаписываемая память, но было и ПЗУ на них, и эта память уже только для чтения, а запись происходит "вышивкой" проволокой через ферритовые кольца:

Цветными линиями изображены адресные проводники, которые "прошивают" ферритовые кольца. Прошел через кольцо - единица, мимо - ноль.

Очевидно, что для хранения квадратной матрицы размером [a, b] нужно a+b управляющих проводников, а кодировать можно a*b бит. Для приведённого примера это 12 бит (4*3).

Вот уже приличный такой объём данных:

Кстати, отсюда и пошел термин "прошивки" устройств? =)

Ну и интересный факт. На таких вот ПЗУ была построена память кораблей Аполлон, которые летали на Луну и возвращались оттуда.

Фиксированные полупроводниковые ПЗУ обеспечивают высокую плотность и низкую стоимость за бит

Постоянное запоминающее устройство (ПЗУ) хранит информацию, которая должна быть зафиксирована на весь срок службы системы в генерациях символов, таблицах поиска, микропрограммном коде и других приложениях. Самые ранние полупроводниковые ПЗУ состояли из массивов дискретных диодных устройств, соединяющих строки и столбцы сигнальных проводов на печатных платах. Единица или ноль представлены наличием или отсутствием диода в матрице. В ПЗУ на интегральной схеме (ИС) последний этап процесса изготовления обеспечивает подключение только к определенным требуемым диодам. Поскольку диод образует наименьшую возможную ячейку памяти, устройства ПЗУ предлагают самую высокую плотность и самую низкую стоимость/бит полупроводниковой памяти.

Sylvania Electronic Components, Woburn, MA, произвела 256-битную биполярную TTL ROM для Honeywell в 1965 году. Коды программировались по одному биту за раз путем физического царапания металлических перемычек на выбранных диодах. Также в 1965 году General Microelectronics разработала 1024-битные программируемые ПЗУ с использованием технологии MOS. К началу 1970-х годов Fairchild, Intel, Motorola, Signetics и TI предложили 1024-битные высокоскоростные биполярные ПЗУ, в то время как AMD, AMI, Electronic Arrays, General Instrument, National, Rockwell и другие производили 4096-битные (4K) МОП-устройства.

Ранние крупномасштабные приложения ROM в настольных калькуляторах были превзойдены картриджами видеоигр, которые использовали сотни миллионов устройств 16K и больше от поставщиков из США и Японии. Производство только первой игры Nintendo Super Mario Brothers NES превысило 40 млн единиц. Чипы ROM содержали программную информацию для ранних проектов микропроцессоров.

Микроконтроллеры интегрировали функцию в чип ЦП для приложений, начиная от управления двигателем автомобиля и заканчивая открывателями гаражных ворот. В начале 1980-х годов программируемые пользователем ROM (PROM), использующие предохранители и ячейки энергонезависимой памяти EPROM (NVM), заменили программируемые по маске устройства в прототипировании и приложениях малого объема.

Всем привет! Кого только на пикабу не встретишь, думаю, что и с моим вопросом кто-то сталкивался.

Итак, в наследство от коллеги получил следующую картину: имеются приборы, в которых установлено 8-битное ППЗУ. Случается так, что в иногда эти приборы выходят из строя (элемент питания накрывается или просто глюк) и в ППЗУ сбивается дата. Т.к. дата должна быть актуальная, приходится эту проблему решать.

Как все происходит сейчас: берется исправный прибор, с его ППЗУ с помощью программатора и PonyProg считывается прошивка и заливается в новую ППЗУ. Потом микросхема впаивается на место. Долго, плюс с исправным прибором вследствие таких манипуляций тоже происходят странные вещи - ПЗУ не было всего 5 минут, а часы сбиваются на 1-5 часов.

В очередной раз занимаясь такой процедурой я нашел, что в PonyProg прямо в дампе можно изменять кодировку байтов. И пришла мысль: а что если в уже скачанном файле прошивки просто изменять дату и время и сразу этим файлом прошивать ППЗУ. Пытался разобраться какие из них отвечают за дату и время но так ничего и не понял. Может кто-нибудь сталкивался с подобным? Или посоветует другую программу с помощью которой можно вносить изменения в прошивку микросхемы? Не знаю можно ли на пикабу прикреплять ссылку на файл с прошивкой, но, если кому-нибудь будет нужен сам файл то пришлю без проблем.

Пост без рейтинга, буду очень благодарен за любую помощь.
