Сегодня закончил ремонт новогоднего долгостроя, о котором писал в предыдущем посте.
Ноутбук ACER NITRO 5 на 11 поколении Интел + NVIDIA RTX3060
Ноутбук довольно сильно забит пылью, в результате во время игры выключился.
Был обнаружен пробитый верхний ключ по питанию видеопамяти, то есть 19 вольт питания прилетели на видеопамяти и контроллер в видеочипе.
Тест после замены памяти
Ремонт состоял из замены пробитого транзистора, замены видеопамяти и видеочипе. Хозяин ноутбука отказался от нового видеочипа, его удалось найти за адекватные деньги с разбора. Мертвая видеопамять была заменена с hynix на более качественный samsung.
Вот такая кучка дохлых деталей получилась... На 25к. Рублей.
Запаиваем новый, б/у чип
Далее фото после ремонта
Ну и видео с проверкой )
Ноутбук был выдан прям в тот же день )
Ещё увидимся )
Хотя нет, вот ещё Вам котика, жизнь удалась )
Всех с окончанием загула!
Поработал на праздники чуток.
Пациент 1. SSD Netac NM7000-T 2Tb на памяти YMTC.
Все очевидно, дрогнула рука и сбила резистор.
Замер остатков показал сопротивление 360 Ом.
После замены все закончилось, расстояние до болтика минимально)
Пациент 2. Acer Nitro 5. Из-за забитого радиатора, вынесло ключ по питанию видео памяти.
После замены памяти на самсунг, нифига не взлетело
Очевидно что контроллеру памяти тоже тапки. Отложен, ждёт посылку.
Пациент 3. МакБук про A2141.
Гонг есть, есть изо на тачбаре, ни на матрице ни снаружи нет изо. Пробило конденсатор по питанию 3.3 радеона и коммутатор питания.
Добрые люди дали подербанить донорскую плату и готово
Пациент 4. MSI GF63 Thin. Восстановлена работа кнопки тачпада после залития пивасиком, произведена чистка системы охлаждения.
Ну и в догонку прошлогодний GPD после чистки перестал работать, пришлось менять проц.
Навеяно этим постом Очень частая проблема с питанием матрицы и последующим пропаданием изо происходит по причине деградации самовостанавливающихся фюзов. Прежде чем менять разъем LVDS (а ноут наверняка уже будет с упаяным в хлам разъемом) проверяем падение напряжения на фюзах если оно более 0.5В. меняйте их.
Найти несколько штучек можно на битой матрице
Ну и обязательно прочистить жабры
Намазать пасту с фазовым переходом
И будет вам счастье
Всем привет!
В ремонте древность MaсBook Pro15 2010 с черным экраном. Новых видеочипов Radeon уже нет в продаже долгое время. Можно вернуть его к не очень полноценной жизни.
Паяемся к сервисным пинам коммутатора графики
Втыкаем второй конец в программатор
Сливаем на всякий случай старую прошивку GMUX и заливаем новую.
Отпаиваем провода и вот:
На выходе получаем ноут работающий только на intel графике, без вывода графики наружуи Без регулировки яркости. Яркость можно вытащить из PCH но нужно поднимать его, особые извращенцы ковыряют сверху чтоб достать pvm сигнал яркости.
Но в данном случае пойдет и так.
Доброго дня всем!
Ноутбук поступил без старта, при нажатии на кнопку включения весело загорались светодиоды, но ничего не происходило.
Разбираем
Проводим замеры и находим в этом месте заниженное сопротивление по цепи основного питания 5В.
Далее подаём в цепь ток и смотрим тепловизором кто же у нас так напакостил.
Выпаял виновника
Поставил новый
Далее чистка системы охлаждения
Фото после чистки.
Добавил хладомазь
Проверка после сборки
Сообщаю хозяину радостные вести
Клавиатуру решили в итоге не трогать. На этом закрываю заказ, ремонт окончен.
Так же хочу сообщить, что мастерская переехала чуть дальше по Большому Сампониевскому
Переезд хуже пожара но теперь больше места. В процессе стройка чистой комнаты для ремонта flex gate и переклейки экранов телефонов. Чтоб ни одной пылинки.
Кто дочитал, спасибо за внимание!
Доброго времени суток.
Подскажите, пожалуйста, есть ли опыт в замене ОЗУ и ПЗУ на более ёмкие?
Спасибо.

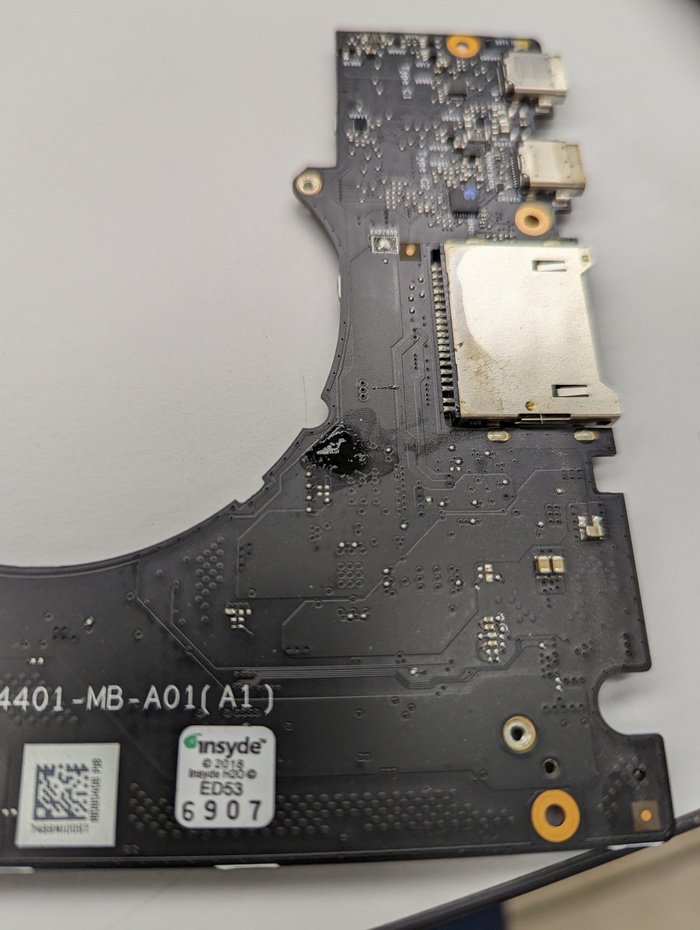

Привет всем! В ремонте GTX версия ноутбука основная проблема, это залитая кофе плата.
Похоже на прогары в ESD защите портов
А нет, просто капельки засохшего кофе.

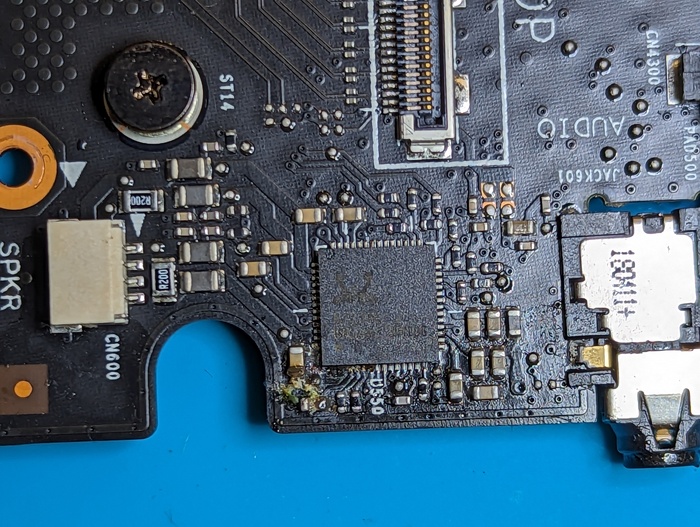

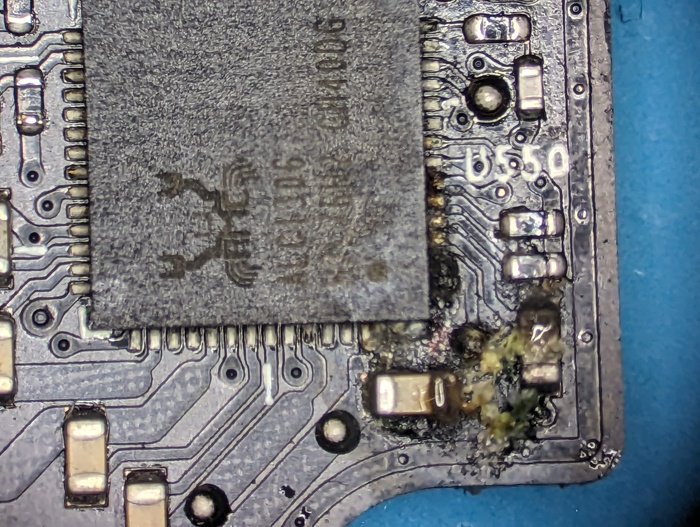

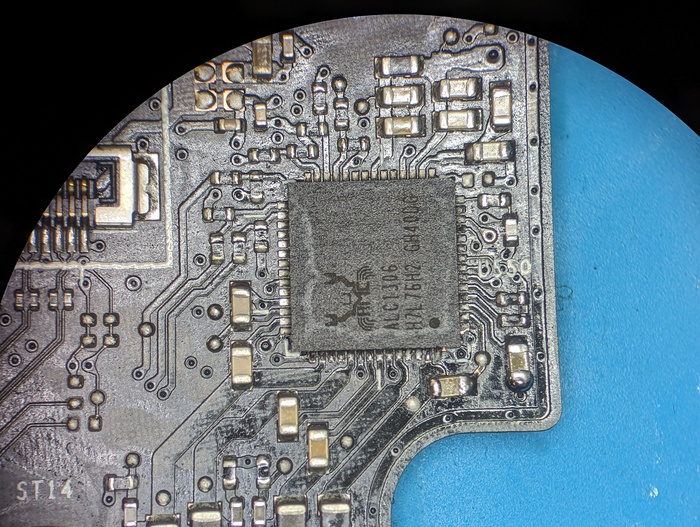

Тут явная проблема со звуковым чипом и его питанием

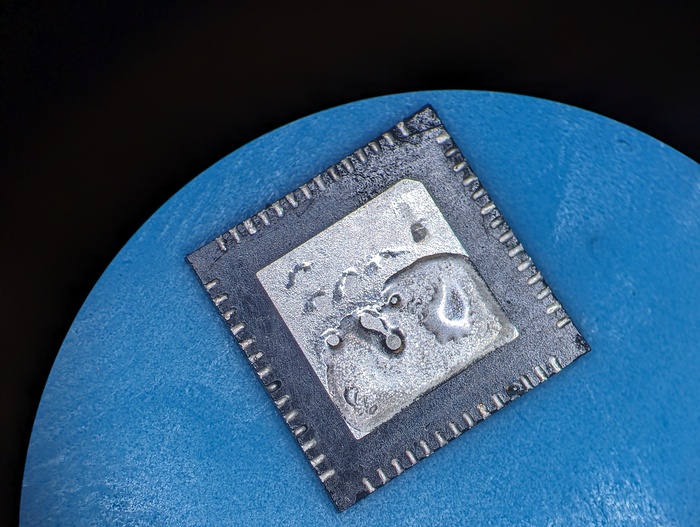

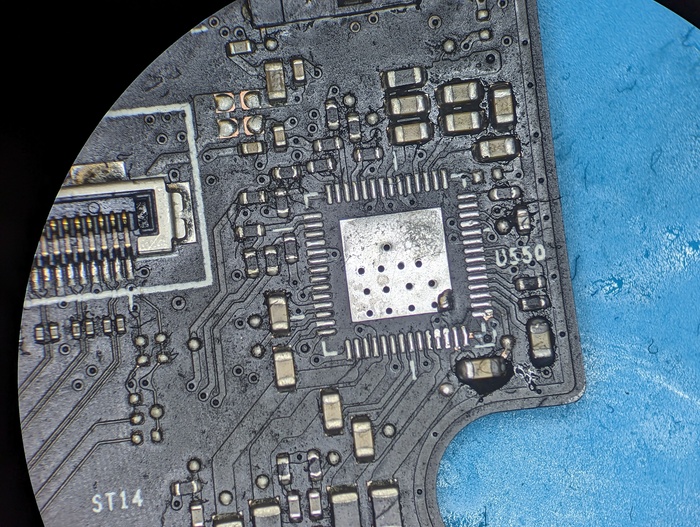

Снимаю чип
Просто капелька засохшего кофе

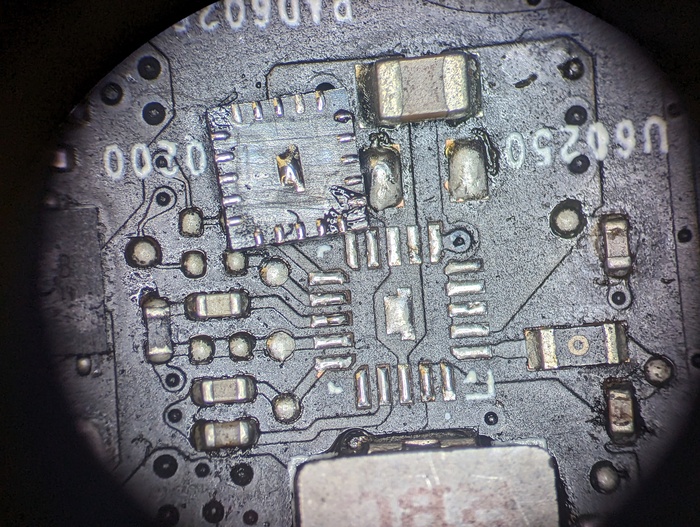

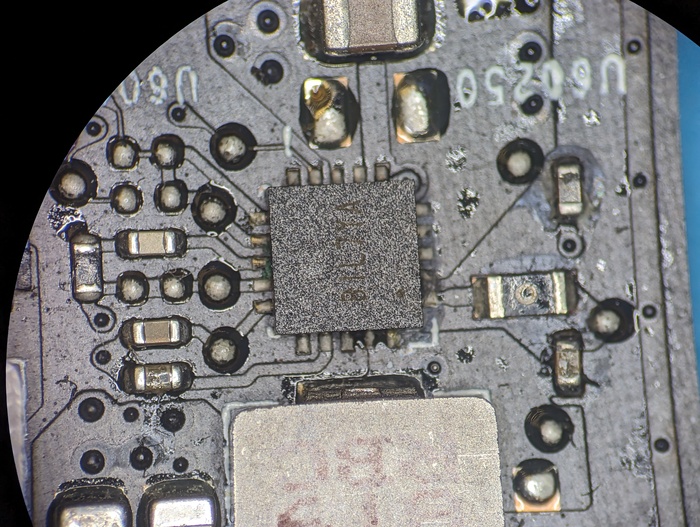

Далее по очереди дежурные 5 вольт.

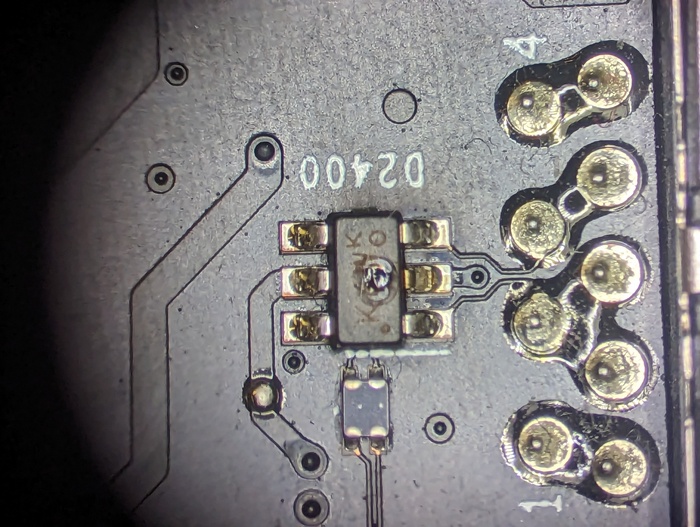

ESD порта USB кажется с прогаром, но нет
Почистил и поставил на место
Пробуем подать питание
Далее меняем гнилой разъем USB type-C так как питание поднимается только одной стороной кабеля
С подачей питания стало все окей.

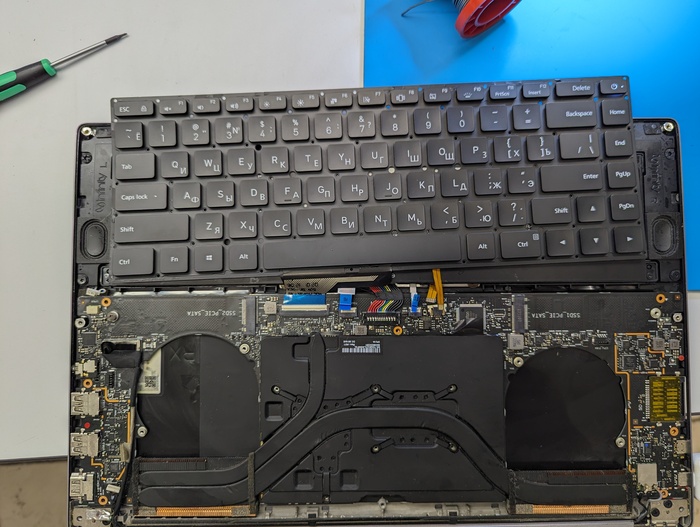

Кидаю плату в корпус подключаю родную клавиатуру, плата заряжает батарею но старта с кнопки нет. Далее подкидываю новую клавиатуру

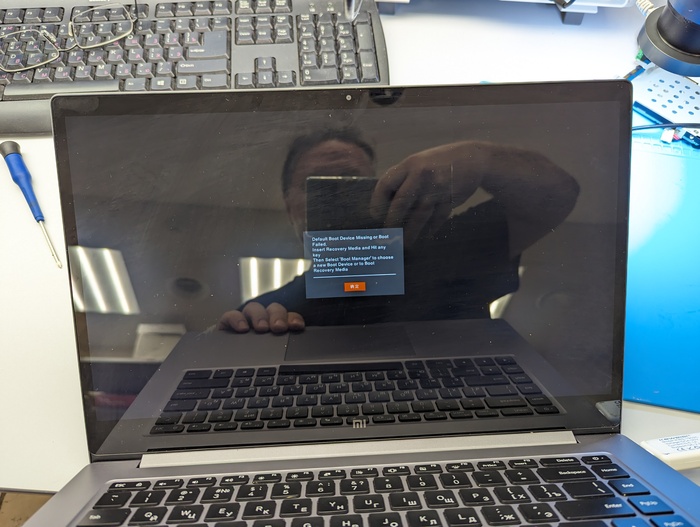

Теперь все включается.
По итогу залитие не унесло ничего критичного. Ноутбук передаю коллеге на согласование окончательной стоимости и сборку с заменой клавы.
Всем спасибо за внимание!
