Столкнулся с изменением проекта на одном частном доме и решил об этом поведать .
Вводной щит частного дома расположили на улице, сбоку от дома, через стенку от гаража. Чтобы и место в гараже не занимать и не отвлекать хозяев "обслуживанием" случись что. В щите предполагался "ручной АВР" через рубильник-переключатель от ИЭК
Выводилась розетка для подключения привозного трехфазного генератора на случай отключений с уведомлением от энергоснабжающей организации. От заказчика была информация что отключений особо нет, а если и бывают, то об этом в посёлке заранее уведомляют.
НО вдруг "откуда не возьмись" появился технадзор знакомые которого тоже живут в этом посёлке и информация стала совсем иной. И это когда щит уже почти собран и смонтирован на объекте. Его данные: отключение бывают по несколько раз в день, качество электроэнергии хромает, нужно обязательно автоматический ввод резерва и стабилизаторы обязательно. Генератор будет на 9кВт (220В), стоять он будет в котельной бани чтобы не замёрзло топливо. Отверстия под вытяжку и приточку для генератора сделают вентиляционщики.
В итоге выходили из ситуации так:
Прикупили простенький АВР:
Устройство автоматического ввода резерва АВР 63А NXZB-63H/4C D63

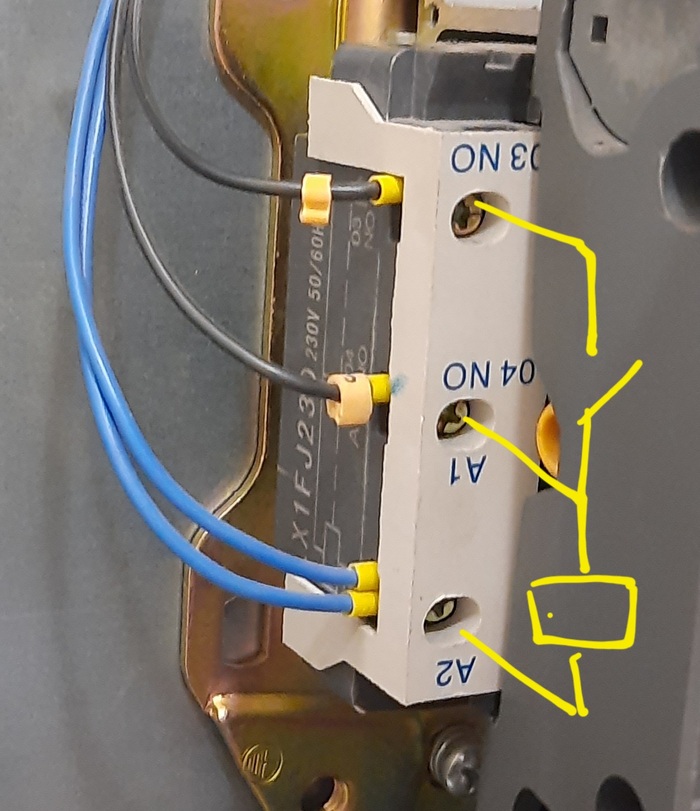

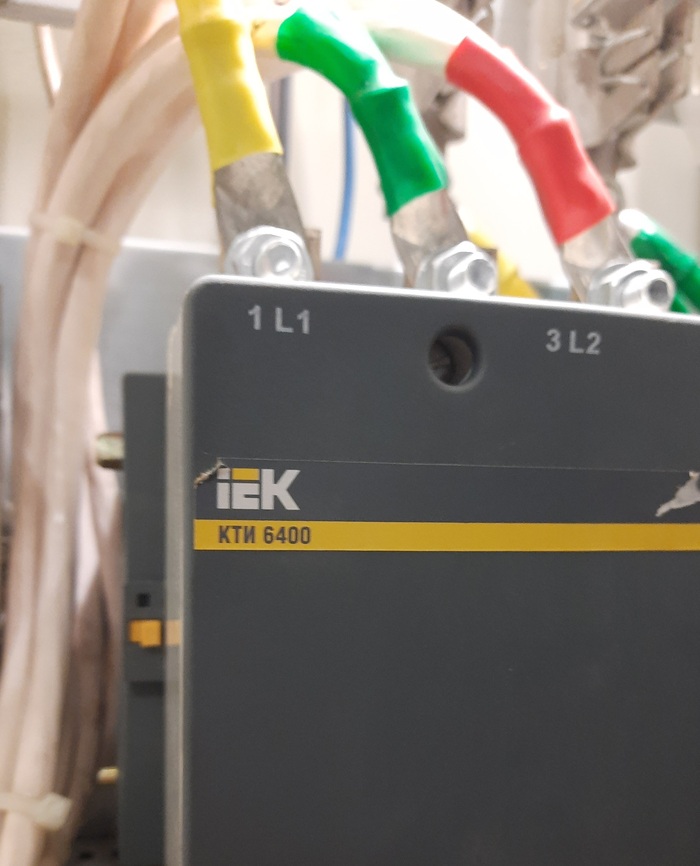

Переделали схему под генератор на 220В вместо 380Вольтового. Добавили контакторы в вводном щите и нижестоящих на отключение неважных групп в момент работы от генератора. Поставили обогреватель в щит т.к. автоматический ввод от ЧИНТа работает при температуре до -5С.
вот такой вводной щит получился
Из за чего пост то решил написать. Сейчас мы, т.к. щит все таки на улице, хоть и утеплён. Решили не испытывать удачу в игре "возникнет конденсат в щите или нет" из за обогревателя. Решили АВР занести в гараж, который находится за стенкой вводного шкафа, а обогреватель вообще убрать. В итоге останется такой же холодный шкаф как и был изначально, блочок АВР в шкафичке внутри гаража. Вся автоматика и электрика рассчитаны на морозы. ПС: если кто посоветует морозостойкий АВР буду признателен.
Всем привет. Представляю вниманию уважаемых коллег решение по модернизации питания насосной станции. Видео снимал без предварительной подготовки и комментарии даны с ходу. Поэтому местами есть заминки

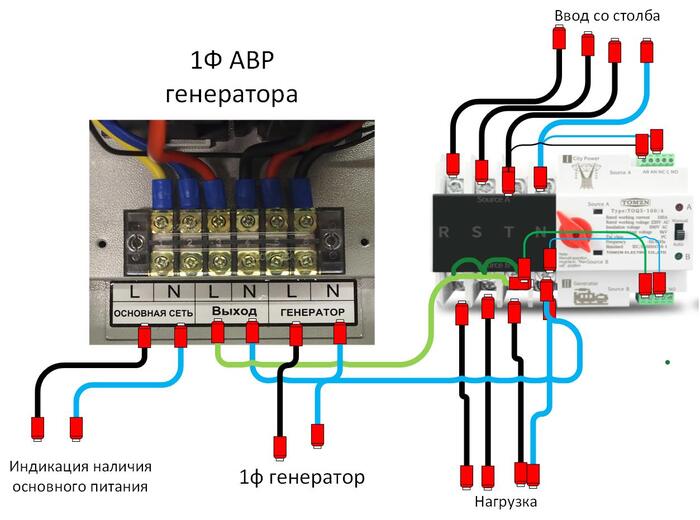

Решение реализовано на базе китайского АВР Tomzh с Озона.
Pikabu, как всегда не подвёл! Я дольше писал и размещал свой пост, чем получал исчерпывающую, грамотную и профессиональную помощь от ОБЩЕСТВА. Всякие Forumhouзы давно отдыхают :) Спасибо всем большое, и отдельный респект уважаемому @nedead, что перевернул все с головы на ноги. Тема раскрыта и может быть закрыта.
Всем привет, лига электриков, помоги 😊
То ли я ищу подсказок, то ли критики, то ли реальной помощи? Если научите - буду рад; может кто найдётся приехать и сделать – готов платить, покритикуете – и на том спасибо.
Дом неподалёку от столицы. Десять лет. Три фазы 15 кВт. Щитки на всех этажах. На первом самый большой, старый, накопленный такой, бардачный. Но всё работает и претензий нет.
В городе часто отключают свет. Поэтому пять лет назад поставил генератор. Но! Однофазный 7,5 кВт. Потом повесил от него недалеко АВР тоже однофазный. От генератора недалеко, а от щитка неблизко. К сожалению, сама идея автоматического ввода резерва не про нас по ряду причин. Поэтому работает так: свет погас – идёшь к АВР, жмёшь пуск, отключаешь щиток от горсетей и проводом с двумя вилками даёшь свет от генератора в розетку той фазы, на которой критически важные потребители. И небезопасно, и сложно, и нюансов много, и надоело и решил облагородить и подключить на все фазы через реверсивный рубильник.
Тихим сапом дотянул гофру с трассой от генератора до щитка. Закупил и повесил щиток с рубильником. И вот на финальной стадии стремаюсь, что сам качественно собрать не смогу.
Несколько вопросов:
Про подключение и разводку в щитке разных по сечению и типу проводов. К слову, всё, что здесь недавно выкладывали, про скрутки, обжим гильзами и пр. я проходил. И что такое НШВИ и даже НШВИ-2 я знаю 😊 Но вот простая задача – в рубильник от генератора придёт ВВГнг 3х6 и оттуда же нужно снять каким-то тоненьким многожильным для звоночка и вольтметров, а как разветвить в щитке толстый одножильный и тонкий многожильный я не умею. Скрутки в автоматы пихать не хочу, на клеммники выносить фазы еще ужаснее… Как грамотно разветвить в щитке разные провода? Не нашел нигде красивых решений. Научите, плиз.
Про ноль. По ПУЭ нужно рвать ноль от горсетей и давать от генератора, я к рубильнику добавил полюса для нуля, а теперь смотрю ютуб, а там каждый второй – объединяйте ноли! А то будут проблемы. Что скажете?
Тут даже затрудняюсь сформулировать грамотно вопрос… сейчас АВР в режиме ручного управления подключен к свету дома (NET/HOME), причем не к той фазе, которую мы включаем при пропадании света. Он поддерживает аккумулятор в постоянном напряжении. И получается, что когда через рубильник подашь на все фазы (трехфазных потребителей при работе от генератора никто не включит), то возможен КЗ? Или нужно на это время отключать подпитку АВР? Даже самого этого вопроса нигде не нашел, а искал. Что посоветуете?
А может я еще не спросил что-то важное, потому что не вижу всех сложностей?
Кладу пару фоток, но понимаю, что они ситуацию не очень прояснят, поэтому готов пояснять при необходимости и буду рад за все виды консультаций или помощи. Всем добра 😊 6258@bk.ru
Дальше можно не читать, но очень хочется рассказать: Считайте, что анекдот.
Проходит семинар для директоров региональных представительств большой корпорации. Сидит дюжина дядечек с пузиками, лысинами, должностями и авторитетами.
День первый, давайте знакомится! Вот давайте с вас начнём, будьте добры, кто вы? Откуда? Как зовут, пару слов о себе, чем занимаетесь, какие увлечения?
Встаёт первый начальник. Я Иван Иваныч, с Костромы, управляю тамошним филиалом. Я фанат своего дела и профессионал, люблю свою профессию и горю на работе, Что я могу про себя рассказать? Ну женат, ну образование, ну дети. Увлечения? Ну я строю дом.
Встаёт второй. Я Кирилл Петрович, с Новосиба, опыт такой-то, А увлечение у меня довольно неожиданное – я тоже строю дом.
Встаёт третий, я Иван Кирилыч с Пензы и детей у меня четверо, и жена тоже не одна, поэтому у меня весьма непростое увлечение – я строю дом, но не один, а сразу два.
Следующий пытался под общее ржание доказывать, что у человека могут быть и другие приоритеты в жизни, вот он, например, занимается воспитанием и образованием детей, любит путешествовать, но дом, конечно, строит, так что всё как у всех )))
Короче, имейте ввиду: если вы начнёте строить дом, то это навсегда!
Без рейтинга)
справа внизу затычка - это вход трассы в щиток рубильника
вольтметр тройной, потому что было такое, что давали одну фазу, а не все, а звонок, чтобы знать, когда свет включился (на верхнем щитке тоже висит такая кричалка)
Нужен совет специалистов: имеем трёхфазную сеть, основные потребители по фазам:
Тёплый пол 3,5 кВт -1 фаза
Индукционная плита 7 кВт - 2,3 фаза
Остальное равномерно распределено, есть генератор 3 кВт однофазный который планируется использовать в цепи АВР, так вот вышеуказанные потребители хочется исключить, как и ещё часть силовых розеток, каким образом можно запитать только автоматов?
На ум конечно приходит мысль о том что нужно только на одну фазу повесить всё ценное и питать её, но тёплый пол и плиту хочется равномерно распределить, плита может подключаться на 1 фазу и на 2, так вот хочется конечно на 2 фазы её повесить.
Задался вопросом составить типовые спецификации систем АВР на актуальном в РФ оборудовании, что бы они всегда были под рукой и с легко обновляемыми ценами.
Получается такой список:
АВР 2в1 на контакторах (релейная)
АВР 2в1 на приводах (релейная) – используется если автоматы без расцепителя.
АВР 2в1 на приводах (ПЛК) – используется если автоматы с расцепителями (пример ИЕК МР211 или любой воздушник)
АВР 3в1 на приводах (ПЛК) – любая схема, где 3 ввода (независимо от типа автомата)
АВР 2в2 на приводах (ПЛК) – любая схема, где 3 ввода (независимо от типа автомата)
АВР 3в2 на приводах (ПЛК) – любая схема, где 3 ввода (независимо от типа автомата)
Вопрос встал о том какие комплектующие использовать и в приоритет выбора поставил такие принципы:
Доступность на рынке
Возможность поддерживать актуальные цены (т.е. бренд должен быть ходовой типа ИЕК, ЕКФ, КЭАЗ и т.д.)
Цена (спойлер - поэтому EKF)
И получилось, что ПЛК выбрал ONI PLR-S (прошлый год их «тоннами» держли на складах), остальное оборудование EKF, реле фаз МЕАНДР.

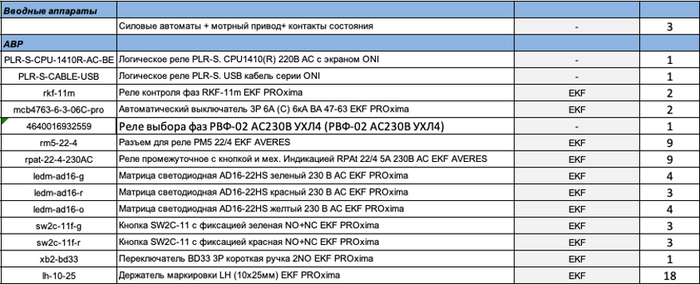

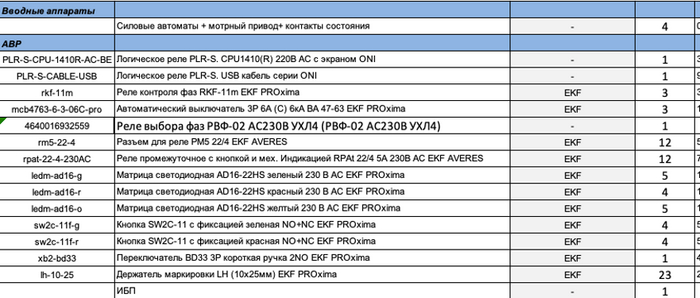

Ниже спецификации, которые получились (кому нужно схемы тоже скину):
АВР 2в1 на контакторах (релейная)
АВР 2в1 на приводах (релейная)
АВР 2в1 на приводах (ПЛК)
АВР 3в1 на приводах (ПЛК)
АВР 2в2 на приводах (ПЛК)
АВР 3в2 на приводах (ПЛК)
Вроде самые часты ситуации с АВР описал. Поправьте если не так.
Поставила контора АВР. Смотрю, а ОПН (ограничитель перенапряжения) в шкафу нет, а на схеме есть, сборщик говорит, что не было изначально. Потребитель: многомиллионный аппарат. В общем, вопрос в заголовке.
