Доброго времени суток. Есть в наличии несколько APC SURT 2000 XLI. Достались б/у, пытаюсь найти к ним опоры, чтобы поставить их вертикально, но ничего кроме крепления в 19" стойку найти не могу. ВОзможно у кого то есть не нужные, или точный размер (есть 3д принтер)?
PS Сам в Минске, РБ
В предыдущемпосте была показана реализация аппаратной riktak-коробочки на esp8266 со smart протоколом для APC. По реакции мнения разделились: Кто-то сказал "купи сетевую плату за 3 рубля" или добавь еще что-то, или "нафига это, когда есть то". Но в общем есть, то что есть. И да, по работе мне приходится мониторить бесперебойники, и да, в них есть сетевые карты - они разные и не все идеально работают.
Сейчас хотелось бы поделиться скриптом на PHP для мониторинга бесперебойников APC и EATON по snmp.
Предупреждая комментарии, я знаю что такое ZABBIX и также им всё мониторю и я знаю, что такое APC powerChute - это всё громоздко и ресурсоёмко. Свести визуально воедино ни заббиксом и чем-то другим не получилось.
Скрипт написал для собственного удобства - может кому-то сгодится.
Требования: apache/nginx + php + php-snmp и включенный snmp1 на чтение в устройствах.
Возможности:
1- показ состояния бесперебойников, всяких температур, напряжений, оставшегося времени в одной таблице - красоту сами наводите.
2 - с аргументом dailyreport отправляет на почту (нужное исрпавить).
Должно получиться примерно следующее
Мониторинг UPS APC и EATON
Требуется отредактировать массивы $urls и $urls2, добавив список свйих УПС, а также почтовые адреса, если нужны рассылки.
Сильно не пинайте, чукча - не чукча и тд..
Источник или немного кода ниже:
<?php
// apt-get install php-snmp
// snmp 1 public readonly
$urls = array( // eatons
"192.168.1.55",
"192.168.1.57",
"192.168.1.16",
"192.168.1.60"
);
$urls2 = array( // APC
"192.168.1.25", "192.168.1.239",
"192.168.1.230",
"192.168.1.231" );
$pr="<html><body><table width= \"100%\" border=\"1\" cellpadding='5' cellspacing=\"0\"> <tr bgcolor=\"#ddd\" style=\"background-color:#ddd\"> <td>IP</td> <td>Расположение</td> <td>Модель</td> <td>Источник питания</td> <td>Нагрузка<br />%</td> <td>Зарядка<br />%</td> <td>Оставшееся<br>время</td> <td>Состояние<br />батареи</td> <td>Температура <br />(вн/нар)/Влажн.</td> </tr>";
for ($i = 0; $i<count($urls); $i++)
{
$pr.="<tr><td><a href=\"http://".$urls[$i]."/\" target=\"_blank\">".$urls[$i]."</a></td>";
$session = new SNMP(SNMP::VERSION_1, $urls[$i], "public");
$session->valueretrieval = SNMP_VALUE_PLAIN; $s = $session->walk("1.3.6.1.2.1.1.5.0", TRUE);
foreach ($s as $val)
{
$pr.= "<td><b>$val</b></td>";
}
$s = $session->walk("1.3.6.1.2.1.33.1.1.2.0", TRUE);
foreach ($s as $val)
{
$pr.= "<td><b><font color=\"#00f\" style=\"color:#00f;\">$val</font></b></td>"; }
$s = $session->walk("1.3.6.1.4.1.534.1.3.4.1.2.1", TRUE);
foreach ($s as $val) { $pr.= "<td>$val Volt</b></td>"; }
$s = $session->walk("1.3.6.1.4.1.534.1.4.1.0", TRUE); foreach ($s as $val) { $pr.= "<td align='right'></b>$val %</td>"; }
$s = $session->walk("1.3.6.1.4.1.534.1.2.4.0", TRUE); foreach ($s as $val) { $pr.= "<td align='right'>$val %</td>"; } $s = $session->walk("1.3.6.1.4.1.534.1.2.1.0", TRUE); foreach ($s as $val) {
$pr.= "<td>".round($val/60)." min</td>"; }
$s = $session->walk("1.3.6.1.4.1.705.1.5.9.0", TRUE); foreach ($s as $val) if($val=="2") $res1 = 2; else $res1 = 1; $s = $session->walk("1.3.6.1.4.1.705.1.5.15.0", TRUE); foreach ($s as $val) if($val=="2") $res2 = 2; else $res2 = 1; $s = $session->walk("1.3.6.1.4.1.705.1.5.11.0", TRUE); foreach ($s as $val) if($val=="2") $res3 = 2; else $res3 = 1; if($res1==2 && $res2==2 && $res3==2)
$pr.="<td bgcolor=\"#9d9\" style=\"background-color:#9d9\">OK</td>";
else
$pr.="<td bgcolor=\"#d99\" style=\"background-color:#d99\">fault</td>"; $s = $session->walk("1.3.6.1.4.1.534.1.6.1.0", TRUE); foreach ($s as $val) { $pr.= "<td>$val °C / "; } $s = $session->walk("1.3.6.1.4.1.534.1.6.5.0", TRUE); foreach ($s as $val) { $pr.= " $val °C /"; } $s = $session->walk("1.3.6.1.4.1.534.1.6.6.0", TRUE); foreach ($s as $val) { $pr.= " $val %</td>"; }
$session->close();
$pr.="</tr>\r\n";
}
for ($i = 0; $i<count($urls2); $i++)
{
$pr.="<tr><td><a href=\"http://".$urls2[$i]."/\" target=\"_blank\">".$urls2[$i]."</a></td>";
$session = new SNMP(SNMP::VERSION_1, $urls2[$i], "public");
$session->valueretrieval = SNMP_VALUE_PLAIN; $s = $session->walk("1.3.6.1.4.1.318.1.1.1.1.1.2.0", TRUE); foreach ($s as $val)
{
$pr.= "<td><b>$val</font></b></td>"; }
$s = $session->walk("1.3.6.1.4.1.318.1.1.1.1.1.1.0", TRUE); foreach ($s as $val) { $pr.= "<td><b><font color=\"#f00\" style=\"color:#f00;\">$val</font></b></td>"; }
$s = $session->walk("1.3.6.1.4.1.318.1.1.1.3.2.1.0", TRUE); foreach ($s as $val) { $pr.= "<td>$val Volt</b></td>"; }
$s = $session->walk("1.3.6.1.4.1.318.1.1.1.4.2.3.0", TRUE); foreach ($s as $val) { $pr.= "<td align='right'></b>$val %</td>"; }
$s = $session->walk("1.3.6.1.4.1.318.1.1.1.2.2.1.0", TRUE); foreach ($s as $val) { $pr.= "<td align='right'>$val %</td>"; } $s = $session->walk("1.3.6.1.4.1.318.1.1.1.2.2.3.0", TRUE); foreach ($s as $val)
{ $pr.= "<td>".($val/100/60)." min</td>"; }
$s = $session->walk("1.3.6.1.4.1.318.1.1.1.2.2.4.0", TRUE); foreach ($s as $val) if($val=="1")
{ $pr.= "<td bgcolor=\"#9d9\" style=\"background-color:#9d9\">OK</td>"; }
else
{ $pr.= "<td bgcolor=\"#d99\" style=\"background-color:#d99\">fault</td>"; }
$s = $session->walk("1.3.6.1.4.1.318.1.1.1.2.2.2.0", TRUE); foreach ($s as $val) { $pr.= "<td>$val °C /"; }
$s = $session->walk("1.3.6.1.4.1.318.1.1.25.1.2.1.6", TRUE); foreach ($s as $val) { $pr.= "$val °C /"; }
$s = $session->walk("1.3.6.1.4.1.318.1.1.25.1.2.1.7", TRUE); foreach ($s as $val) { $pr.= "$val %</td>"; }
$s = $session->walk("1.3.6.1.4.1.318.1.1.1.3.2.5.0", TRUE);
foreach ($s as $val)
{ $pr.= "<td>LTtB:$val</td>"; }
$session->close();
$pr.="</tr>\r\n";
}
$pr.="</table>";
$pr.="<br /><font color=\"#00f\" style=\"color:#00f;\">EATON</font> <font color=\"#f00\" style=\"color:#f00;\">APC</font><br />";
$pr.="APC reason for last transfer (LTtB) to battery power<br /> <p>1 No events<br /> 2 High line voltage<br /> 3 Brownout<br /> 4 Loss of mains power<br /> 5 Small temporary power drop<br /> 6 Large temporary power drop<br /> 7 Small spike<br /> 8 Large spike<br /> 9 UPS self test<br /> 10 Excessive input voltage fluctuation</p><br /> <a href=\"#\">Обновить скрипт УПС</a></body></html>";
if($act=='') echo $pr;
if($act=='dailyreport')
{
$to="admin@domain.ru";
$subject="UPSs daily report";
$body="$pr";
$headers = "Content-type: text/html; charset=utf-8\r\n"; $headers .= "From: ups@domain.ru ";
mail($to, $subject, $body, $headers);
}
?>
Основной используемый принцип -запросы и обработка ответов по смарт-протоколу APC
За исключением того, что плату мониторинга/управления собираем на основе WemosD1mini.
Дешевизна решения очевидна, с учетом того, что самая дешевая сетевая плата AP9640 (без внешних датчиков) стоит более 500$
Плата собрана по традиции в коробочке из под Тик-Така.
мониторинг основных параметров UPS на WEB странице, а также в представлении XML и JSON
доступ к плате по WiFi. Сохранение параметров подключения
сигнализация аварии - отправка сообщения на PHP скрипт по ссылке
сбор информации о окружающей температуре и влажности
сохранение настроек в EEPROM FLASH
Wemos D1 mini
max3232 module без DB9 разъема
разъем DB9 папа
DHT-21 датчик температуры и влажности (опционально)
Схема простого подключения APC smart к RS232 COM порту ПК:
Схема микроконтроллера в связке с UPS
В коде применены нестандартные библиотеки.
Помимо основной esp8266, ESP_EEPROM и WiFiManager
ups_alarm_script_url - ссылка на скрипт, для передачи алерта пропадания/появления питания, на email или телеграмм, в формате http://server/mail= или похожем.
Y Enter smart mode SM
R Exit smart mode SM
^A Model string SMART-UPS 700
^N 1,5s ^N Turn on UPS
K 1,5s K Turn off
L Input line voltage
P Power load % 000.0
Q Status flags 08
08 = on line, battery OK
10 = on battery, battery OK
50 = on battery, battery low
Z Shutdown immediately n/a
f Battery level 099.0
Сообщения
!!! нет входного напряжения
$ появление входного напряжения
Пользуясь случаем, хотел бы передать привет все любителям esp
Прошу помощи с ремонтом SURT10000
холодный старт есть, но вылетает ошибка красный крест и 00100, по сервис мануалу проверил все диоды, все норм. Заметил что нет заряда, мосфеты (через которые идет заряд) закрыты, перед ними + 200 и -200 (относительно PGND) есть, но ШИМ не генерит импульсы на оптопару (перед ними) и далее соответственно ничего нет на гейте, возможно ШИМ сейчас в ошибке, потому и остановлен.
Может кто сталкивался, или есть схема (может часть схемы, например этой платы 640-0763h) там бы по пинам понять что приходит, что уходит, может найду что полетело.
Как я понял ШИМ на этой плате, но он в защите (ошибке)
И еще вопрос, там на плате есть PGNG, +400 и -400, так вот должно быть в сумме 800 или по 200?
Уважаемые ремонтники-чисто теоретический вопрос. Работая за компьютером иногда ясно слышу кислотный запах идущий от бесперебойника. Грешил на батарею, но она у меня новая Csb. Блок питания на 550вт и монитор. Принтер по отдельной розетке подключен. Производил осмотр батареи бесперебойника, смотрел на плате ибп конденсаторы-вздувшихся нет. В чем может быть причина. Причем это явление не постоянное. Я думаю может кипит электролит в батарее. Только вот отчего? Нагрузки большие я не даю. Не игроман. Подскажите, что может быть чисто теоритически?
Всем привет, показываю очередную свою модель на бронетанковую тематику. БТР М-113, узнаваемый силуэт и, можно сказать один из символов армии США. Так же, если не ошибаюсь, первый представитель бронетехники из алюминиевой брони. Один из самых массовых образцов БТТ, было выпущено более 85 000 штук, а количество модификаций и машин на его базе-пальцев рук и ног не хватит всё перечислить.
Использовал детский цветной и скульптурный пластилин, размер-по фото думаю понятно.
Интересует впечатления от данного аппарата. Кто пользовался?
Мнения в магазинах читал, интересно послушать ваши
Когда закупили го@мно, но не посмотрели что они "одноразовые".

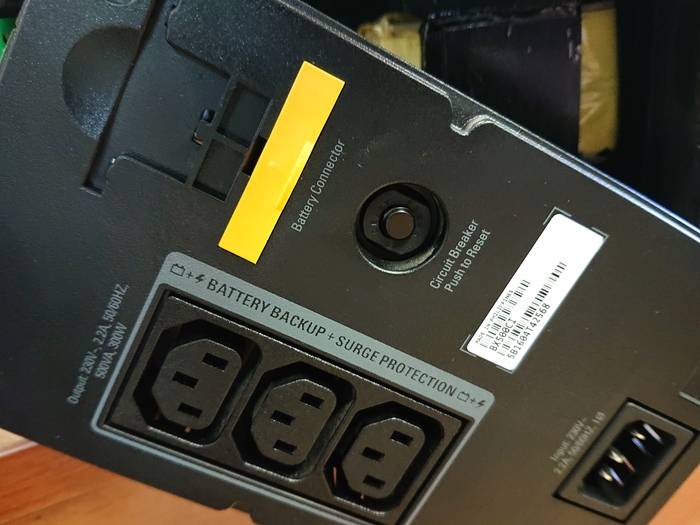

Собственно он сам, с нестандартной батареей.
Люка нет, надо раскрутить 6 винтов (2 скрыты под передней панелью).

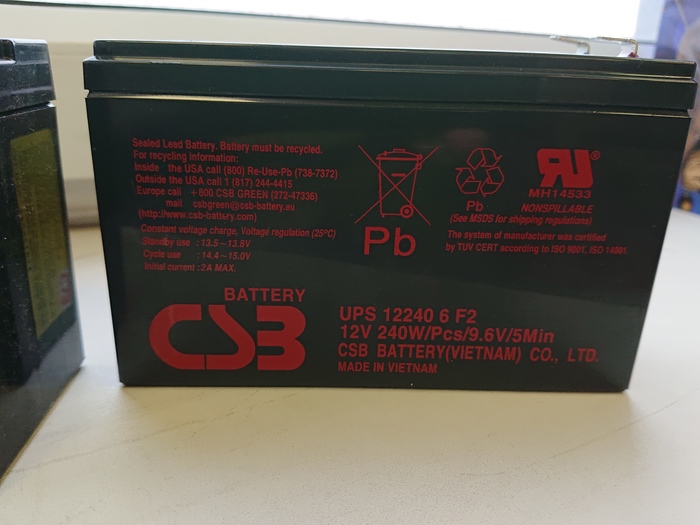

Его родная батарея.

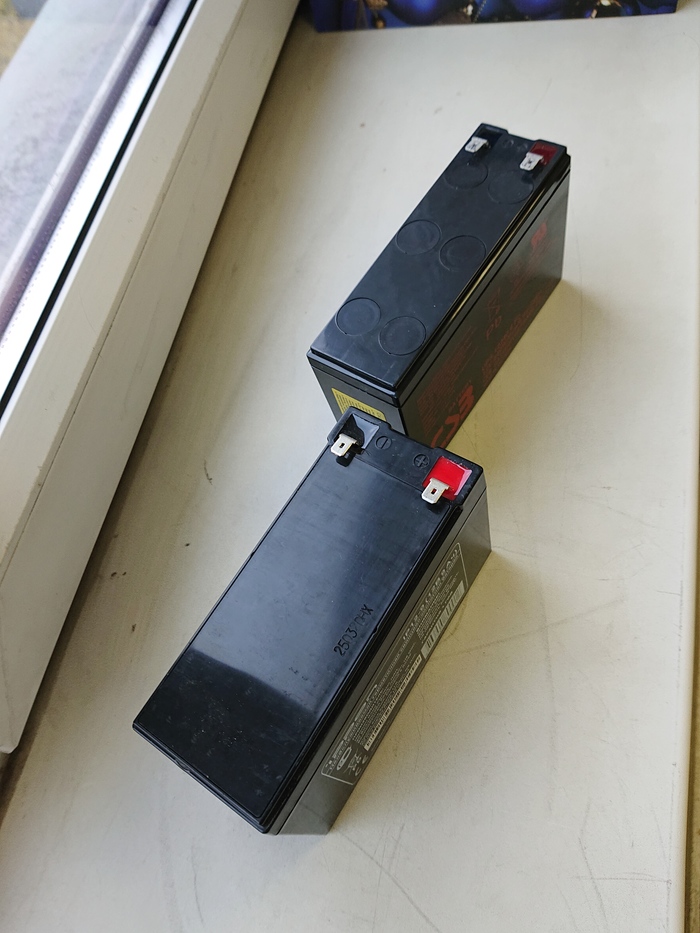

"Обычная" батарея 12/7 чуть шире, остальное соответствует.

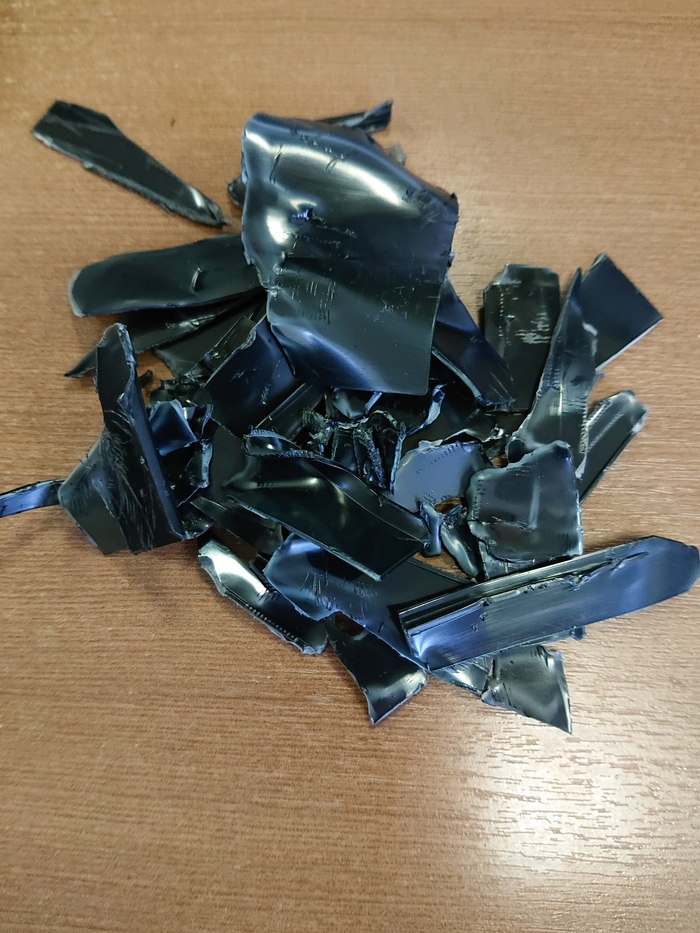

Удаляем "излишки" пластика.

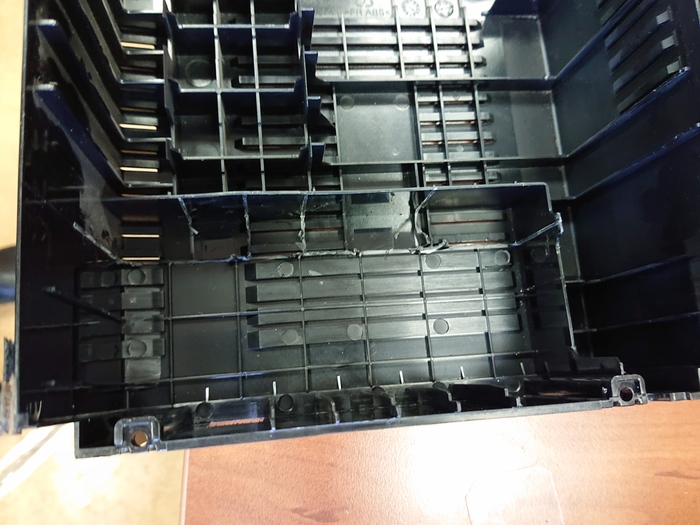

Так же со второй половиной корпуса.
Устанавливаем батарею.
Лишнее. :)
Готово, на зло компании APC. )))
