Последний, заключительный пост про мой самодельный клон термопро ик1-10кд про.

На данный момент контроллер закончен, работает все нужное:
- запоминание уставки после выключения
- пресеты для пайки в ручном режиме(6шт)
- определение короткого замыкания или обрыва как контрольного датчика, так и датчика самого нагревателя, выключение нагревателя при обрыве, коротком замыкании канала ИК
- лазерный целеуказатель, остановка нагрева при его активации
- смена языка контроллера РУС и АНГЛ из термопроцентр
- сброс на заводские настройки реализован аналогично оригиналу, через включение с зажатой кнопкой увеличения температуры, после чего в eeprom прописываются значения из кода прошивки
- воспроизведение звука встроенным бузером в контроллере по меткам в термопро центр
- пайка в автоматическом режиме с софтом термопроцентр(вроде это самое главное😃)
- серийный номер, дата поверки показывается в термопроцентр(могу любые прописать)


Вроде все) не добавил только ограничение диапазона уставки, так как мне оно не нужно.

Как оказалось управлять инертным с большой транспортной задержкой керамическим нагревателем довольно сложно, соответственно алгоритм работает на основе PID и предиктора смита, последний предугадывает температуру в будущем с учетом скорости ее роста в данный момент и подаваемой мощности на нагреватель.

Ниже приведены графики прогона оригинального и моего контроллера:

А теперь мой:

Как можно заметить я добился неплохого результата, у меня минимальное перерегулирование в самом начале в сравнении с оригом, но оно не влияет и к сожалению есть небольшое отставание под конец, которое в общем то тоже не сильно влияет, пайка проходит штатно.

Я думаю отставание связано со скоростью нагрева излучателя, в моем случае я в нее упираюсь. Мой излучатель 2010 года, а на графике прогона с оригинала использовалась ик650мини, которая явно свежее:) ну и от партии к партии, плюс установка датчика на излучателе тоже влияет, потому идеальной повторяемости не добиться, каждый верхний нагреватель уникален, но оно и не нужно.
А это график пайки в автомате с коррекцией верха и низа (мой контроллер клон ик1-10кд про и термостол нп34-24 с тп2-10кд про):

Я считаю лучший результат из самоделок) А все благодаря ПО Термопро-центр, которое отлично отточено за столько времени).
А вот пару видео, в том числе и процесса пайки(ускорено в 3 раза):

Небольшой обзор функционала:

7777ой контроллер!!!

Не менял отображение коррекции, тут оно как у термостола 1/64, а должно быть 0, но да ладно, как-нибудь доделаю, к сожалению оригинального ик1-10кд про у меня нету, а общение с софтом снималось с контроллера термостола, в каком виде значение коррекции передается я не разбирался. В общем то на это все равно, это просто информация, на работу она не влияет.

Кто-то спросит, что там в пакетике завернуто в контроллере(на видео есть момент) - это плата питания лазера, раньше у меня был самодельный верх, делал я контроллер для него, а уже потом появился оригинальный с лазером, пришлось как-то впихивать питание для него😆

Итоги:
По началу цели не было повторить, я хотел влезть в родной контроллер стола нп34-24 и перехватывать пакеты обмена платы управления и платы с кнопками и дисплеем(у меня тп2-10кд контроллер термостола 16го года, построен еще на двух pic, сейчас стали на gd23 делать)
и при достижении 160 градусов на датчика КД просто включать автоматически верх через диммер
Фото: контроллер тп2-10кд про для термостола нп34-24про

Но через время я забил, была кстати попытка просто купить ик1-10кд про, но отдельно без самой стойки с верхним нагревателем термопро отказались мне продать(сама стойка у меня была самодельная и нагреватель китайский), так что в итоге решил заняться реверсом протокола обмена и копированием на сколько это возможно в кустарных условиях контроллера.
Думаю вышло неплохо:)
На этом у меня все😃

Всем приветы, на ремонте старый бук 11 года, с жалобами на отсутствие включения и тремя beep:)
Бук хоть и старый, но далеко не бесполезный, на хай сиере вполне шустро работает:) Вот он, уже готовый:

А причина банальна в нарушении контакта чипов озу с платой, которая тут длинная, усыпанная 16ю чипами:

Снимать буду на подогреве, грею плату до 150градусов, а дальше феном.

Вот и все 16 чипов, осталось сформировать припойные сферы и установить назад:

Только уже на другом столе от термопро:) старенький икт-245, оч порадовал скоростью разогрева в отличии от нп34-24:

Сажал на союз-1700, ох и запарился я его потом отмывать, не рекомендую его

Это было первое включение, дальше сборка

Кстати всем адептам мх4, она довольно жидкая и ее легко со временем выдавливает, потому использую ShinEtsu, а мх4 подходит больше для десктопных процессоров с крышкой.

Вот и все, готово, довольно неплохо сохранился за более чем 10 лет:)

Доброго времени суток, в предыдущем посте был показан рабочий макет контроллера для работы с верхним нагревателем в программе термопроцентр, в этом посте покажу какой корпус получилось сделать, ну и финальный(почти) вид

Нус начнем с панельки передней, была изготовлена болгаркой и на ручном фрезере:

С нее и началось изготовление корпусяки.

Следом сам корпус, сделан почти по размерам оригинального контроллера, тоже болгаркой:)

Далее с алиэкспресс пришли кнопки, толкатели и прочие радости заказанные специально для этого дела:

Собирал все мозги на макетке, так проще и быстрее:

К сожалению с нормальными дисплеями с русским языком китайцы меня обманули и не прислали посылку( пришлось ставить от какого то факса, но зато sharp))). До этого был 1602, под 1601 пришлось чуть изменить работу с дисплеем, по разному устроены строчки.

Дальше крышка, красил обычной краской в баллончике, термостойкой, ибо в наличии из матового только она была:

А вот красавцы вместе:

Примерка внутрянки в корпус:

Питание дисплея, пищалки, управление твердотелкой реализовано отдельным линейником, а питание мк и терморезисторов через другой линейник, тем самым на показания датчиков ничего не влияет, общее питание с трансформатора 9в, никаких импульсных преобразователей:))

Потихоньку собираю

Ну и зад

Нашел даже место для предохранителя, а вот и конечный вид

Осталось наклейку с надписями, ну и небольшое видео:

В принципе работает все, сделал в том числе и аналогичный сброс на настройки по умолчанию, через включение с зажатой красной кнопкой и в память подтягиваются все установки из кода прошивки, так же сделал небольшой сервисный режим, чтобы прописывать коэффициенты пид и делать коррекцию датчиков, возможно постепенно еще что-то буду добавлять, на этом все.

Итак всем привет, у меня имеется термостол термопро нп34-24 с штатным контроллером тп2-10кд про и охладитель:

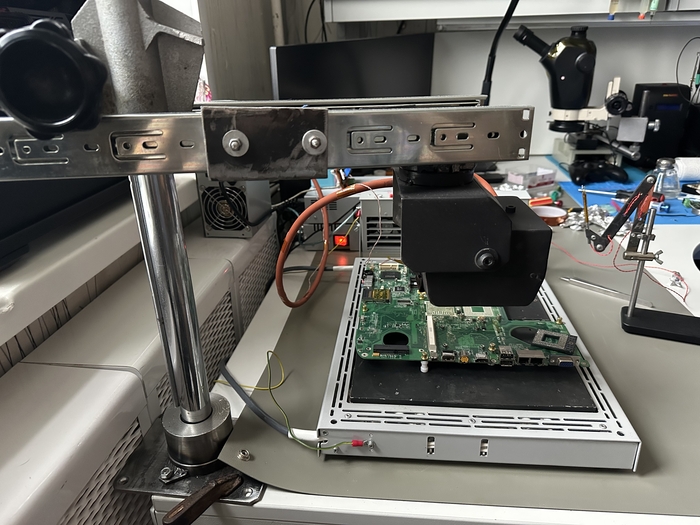

Пожалуй лучший на рынке термостол, аналогов реально нету, даже зарубежом, так как я огромный фанат термопро, хоть я и редко паяю бга, но хотел весь сет ик650про, но верхний нагреватель я уже давно сделал, выкладывал тут пост про него, вот такой он:

Он меня очень устраивает, но к сожалению в качестве мозгов был обычный диммер, в принципе свою задачу он выполнял, но хотелось работы по кнопочке старт) Соответственно нужен подходящий контроллер, термопро отдельно его не продают, только в месте с головой, но ведь у меня уже готовая) зачем мне еще одна? Конечно лазерного указателя нету, нету и диафрагм, но пайкой бга я дай бог раз в месяц занимаюсь, но кнопочку старт хочу.

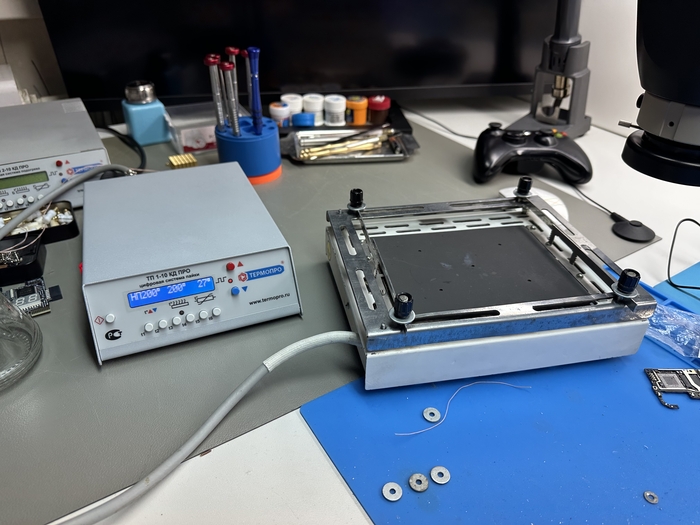

А значит будем реверсить и создавать свой контроллер! В наличии у меня имеется столик для мобилок нп10-6 с родным контроллером тп1-10кд про, кстати к нему я еще прикрутил свой самодельный столик, работает штатно)

Фото как раз с моим самодельным столиком)

Так вот фишка этого контроллера в том, что он аналогичен контроллеру ик головы ик1-10кд про, а значит полностью должен быть совместим, потому на основе него и проводился реверс протокола обмена, протокол схож с modbus rtu, адрес, функция и байты данных, снимался с помощью serial port monitor, для этого были сняты логи работы, каждая манипуляция с контроллером сопровождалась отдельным логом для анализа, например лог обмена с термопроцентр в простое, лог включения нагрева, лог выключения и так далее, к сожалению протокол я не раскрою по понятным причинам. После снятия логов был их анализ, далее задача повторить данный обмен, выбор пал на китайский клон ардуино lgt8f238p, он мощнее ардуино, а так же главное у него АЦП 12бит, что в будущем сыграло важную роль, ведь терморезисторы pt1000 подключаются напрямую через делитель) В общем было потрачено несколько дней и получилось вот это:

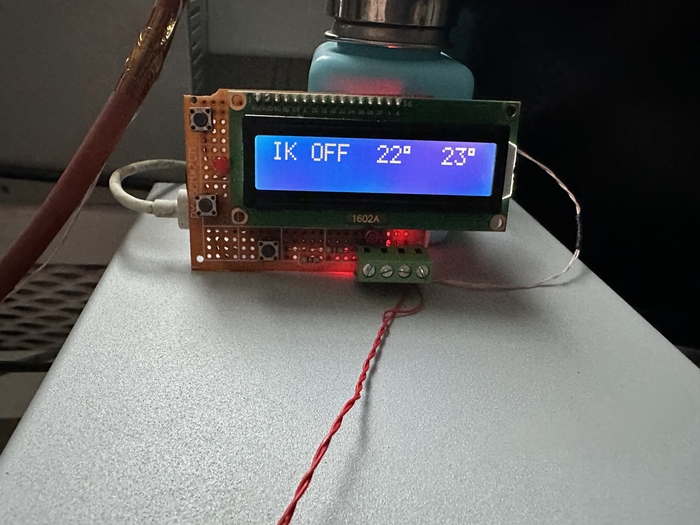

Китайский клон ардуино успешно определяется термопроцентр, пока что как тп1-10кд про, дальше нам нужно научить передавать данные с датчиков канал нп/ик, канал кд, состояние нагрева, температуру уставки. Вот что получилось:

Далее оставалось прикрутить терморезисторы, облагородить работу с дисплеем, добавить пид и получилось вот это:

Что по характеристикам? Скоростной пид, опрос датчиков 10 раз в секунду, точность измерения температуры аналогична термопрошному контроллеру, использовал его как эталон при калибровке, интерфейс на дисплее 1 в 1 вплоть до работы с кнопками, а дальше не менее увлекательный процесс, ведь программа то все еще видит его как тп1-10кд про, но все работает:

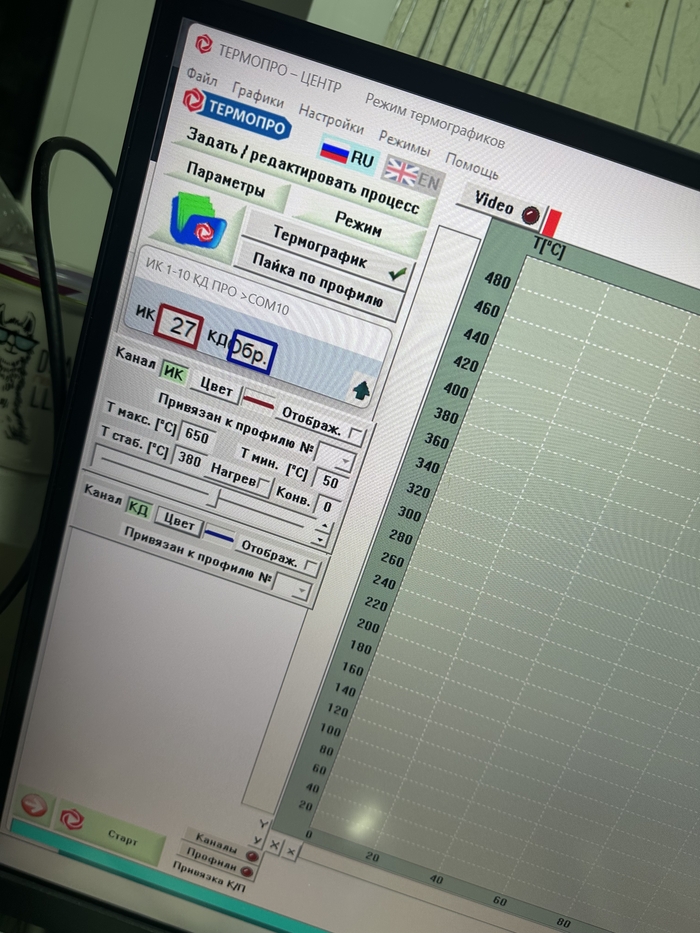

Добавил в том числе и определение обрыва, короткого замыкания терморезистора, оставался поиск айди от ик1-10кд, никто помочь не решился, тогда пришлось разбираться самому, так как у меня есть еще тп2-10кд про, контроллер нп34-24, я снял лог с него и начал изучать функцию, где предполагаемо прописан айди, подставлял значения от тп2 в свою прошивку и смотрел на изменения, и вот это значение было найдено! Осталось понять, что туда нужно подставить, чтобы это стал ик1-10кд про, но к счастью корне программы есть текстовый документ со всеми идентификаторами всего оборудования от термопро, оттуда это значение я и подставил, ну а теперь видео работы, мой контроллер в паре со штатным, получился комплекс ик650про, профиль бессвинец:

Работает штатно, ноу проблем, термопрофиль отрабатывается верхом думаю более чем отлично, конечно пид можно поточнее подобрать, но нужно еще прикрутить автоизменение пид в зависимости от выставленной уставки, ведь думаю не секрет, что параметры меняются и для выхода на разные уставки, нужны немного разные пид, иначе может быть долгий нагрев/перерегулирование, этим я и займусь в ближайшее время. Ни скетча, ни данных реверса я не предоставляю никому, цель поста лишь показать, что оно работает и оно получилось.
Всем счастливо!

Всех приветствую)

Принесли этот ноутбук с диагнозом: есть индикация, нет изображения.

Вот такой старичок:

Проверяем - включаем и видим индикацию и черный экран:

Затем разбираем ноут и смотрим в чем может быть дело:

А дело может быть во всем. Судя по высохшей термопасте, выйти из строя мог процессор (маловероятно) и видеочип. Северной мост стоит 2007, не такой проблемный как 2001.

Делаем диагностический прогрев ГПУ и проверяем результат:

Посткод все равно 42 и всё:

С большой долей вероятности проблема кроется в южном мосте 218-0660017.
Диагностически Греем и его:

И проверяем результат:

Есть картинка)

Значит приговариваем южный мост под замену.
Заказываем, ждём, реболлим:

Отпаиваем старый:

И припаиваем новый:

Отмываем место пайки и проверяем что не снесли какие либо элементы обвязки:

И Проверяем результат:

Отлично)
Далее чистим СО, смазываем кулер, пару дней тестируем и если все ок, отдаем клиенту)

Москва

Всех приветствую)

Эта видеокарта начинала артефачить уже при запуске в биос и тому подобным:

К сожалению у меня не получилось матсом локализовать причину, поэтому принял решение опираясь на опыт - буду реболлить все чипы памяти.

Тут установлены чипы Самсунг:

На всякий случай закрываю GPU фольгой и снимаю память:

Далее внимательно осматриваю чипы под микроскопом и обнаруживаю на одном подозрительные пятаки:

Далее реболлю всю память, припаиваю на место и проверяю результат:

Результат положительный)
