Последний, заключительный пост про мой самодельный клон термопро ик1-10кд про.

На данный момент контроллер закончен, работает все нужное:
- запоминание уставки после выключения
- пресеты для пайки в ручном режиме(6шт)
- определение короткого замыкания или обрыва как контрольного датчика, так и датчика самого нагревателя, выключение нагревателя при обрыве, коротком замыкании канала ИК
- лазерный целеуказатель, остановка нагрева при его активации
- смена языка контроллера РУС и АНГЛ из термопроцентр
- сброс на заводские настройки реализован аналогично оригиналу, через включение с зажатой кнопкой увеличения температуры, после чего в eeprom прописываются значения из кода прошивки
- воспроизведение звука встроенным бузером в контроллере по меткам в термопро центр
- пайка в автоматическом режиме с софтом термопроцентр(вроде это самое главное😃)
- серийный номер, дата поверки показывается в термопроцентр(могу любые прописать)


Вроде все) не добавил только ограничение диапазона уставки, так как мне оно не нужно.

Как оказалось управлять инертным с большой транспортной задержкой керамическим нагревателем довольно сложно, соответственно алгоритм работает на основе PID и предиктора смита, последний предугадывает температуру в будущем с учетом скорости ее роста в данный момент и подаваемой мощности на нагреватель.

Ниже приведены графики прогона оригинального и моего контроллера:

А теперь мой:

Как можно заметить я добился неплохого результата, у меня минимальное перерегулирование в самом начале в сравнении с оригом, но оно не влияет и к сожалению есть небольшое отставание под конец, которое в общем то тоже не сильно влияет, пайка проходит штатно.

Я думаю отставание связано со скоростью нагрева излучателя, в моем случае я в нее упираюсь. Мой излучатель 2010 года, а на графике прогона с оригинала использовалась ик650мини, которая явно свежее:) ну и от партии к партии, плюс установка датчика на излучателе тоже влияет, потому идеальной повторяемости не добиться, каждый верхний нагреватель уникален, но оно и не нужно.
А это график пайки в автомате с коррекцией верха и низа (мой контроллер клон ик1-10кд про и термостол нп34-24 с тп2-10кд про):

Я считаю лучший результат из самоделок) А все благодаря ПО Термопро-центр, которое отлично отточено за столько времени).
А вот пару видео, в том числе и процесса пайки(ускорено в 3 раза):

Небольшой обзор функционала:

7777ой контроллер!!!

Не менял отображение коррекции, тут оно как у термостола 1/64, а должно быть 0, но да ладно, как-нибудь доделаю, к сожалению оригинального ик1-10кд про у меня нету, а общение с софтом снималось с контроллера термостола, в каком виде значение коррекции передается я не разбирался. В общем то на это все равно, это просто информация, на работу она не влияет.

Кто-то спросит, что там в пакетике завернуто в контроллере(на видео есть момент) - это плата питания лазера, раньше у меня был самодельный верх, делал я контроллер для него, а уже потом появился оригинальный с лазером, пришлось как-то впихивать питание для него😆

Итоги:
По началу цели не было повторить, я хотел влезть в родной контроллер стола нп34-24 и перехватывать пакеты обмена платы управления и платы с кнопками и дисплеем(у меня тп2-10кд контроллер термостола 16го года, построен еще на двух pic, сейчас стали на gd23 делать)
и при достижении 160 градусов на датчика КД просто включать автоматически верх через диммер
Фото: контроллер тп2-10кд про для термостола нп34-24про

Но через время я забил, была кстати попытка просто купить ик1-10кд про, но отдельно без самой стойки с верхним нагревателем термопро отказались мне продать(сама стойка у меня была самодельная и нагреватель китайский), так что в итоге решил заняться реверсом протокола обмена и копированием на сколько это возможно в кустарных условиях контроллера.
Думаю вышло неплохо:)
На этом у меня все😃

Доброго времени суток, в предыдущем посте был показан рабочий макет контроллера для работы с верхним нагревателем в программе термопроцентр, в этом посте покажу какой корпус получилось сделать, ну и финальный(почти) вид

Нус начнем с панельки передней, была изготовлена болгаркой и на ручном фрезере:

С нее и началось изготовление корпусяки.

Следом сам корпус, сделан почти по размерам оригинального контроллера, тоже болгаркой:)

Далее с алиэкспресс пришли кнопки, толкатели и прочие радости заказанные специально для этого дела:

Собирал все мозги на макетке, так проще и быстрее:

К сожалению с нормальными дисплеями с русским языком китайцы меня обманули и не прислали посылку( пришлось ставить от какого то факса, но зато sharp))). До этого был 1602, под 1601 пришлось чуть изменить работу с дисплеем, по разному устроены строчки.

Дальше крышка, красил обычной краской в баллончике, термостойкой, ибо в наличии из матового только она была:

А вот красавцы вместе:

Примерка внутрянки в корпус:

Питание дисплея, пищалки, управление твердотелкой реализовано отдельным линейником, а питание мк и терморезисторов через другой линейник, тем самым на показания датчиков ничего не влияет, общее питание с трансформатора 9в, никаких импульсных преобразователей:))

Потихоньку собираю

Ну и зад

Нашел даже место для предохранителя, а вот и конечный вид

Осталось наклейку с надписями, ну и небольшое видео:

В принципе работает все, сделал в том числе и аналогичный сброс на настройки по умолчанию, через включение с зажатой красной кнопкой и в память подтягиваются все установки из кода прошивки, так же сделал небольшой сервисный режим, чтобы прописывать коэффициенты пид и делать коррекцию датчиков, возможно постепенно еще что-то буду добавлять, на этом все.

В общем почти доделал верхний нагреватель для своего сетапа ик станции, решил поделится тем, что у меня получилось.

Итак, низ у меня термопро нп34-24, взял с авито за 50к вместе родным контроллером тп 2-10 кд про и платиновым термодатчиком, пожалуй лучший низ из того что есть на рынке, раньше думал собрать самому, по аналогии с термостолом поменьше:

История его создания задокументирована в одном из постов тут:)

Так вот, сборка такого же большого обошлась бы не многим дешевле 50к, не считая еще контроллера и датчика температуры со стойкой, самое дорогое это плоские электронагреватели.
Вернемся к штативу, стойка от фотоувеличителя, основа лист металла, к нему прикручивается корпус для подшипника

Соответственно внутри впрессован подшипник, а в него уже стойка через втулочку, ибо внутренний диаметр подшипа больше, чем диаметр стойки.
Благодаря этому вращение очень легкое, отсутствуют люфты, красотища. Далее немного переварил крепление, чтобы к нему без танцов с бубном прикрутить основание для установки мебельных направляющих

Кстати это какой-то литьевой алюминиевый сплав, в качестве присадки использовал обычный провод из алюминия, пробовал согнуть, вполне прочно:))
К этому основанию (просто согнутая п-образная пластина металла) болтами прикрутил направляшки

Ну и крепление головы к этим напрявляющим, тоже через п-образную пластину:

К ней приварил зажим(выточил втулку и разрезал ее, просверлил, вот и вышел зажим), к самой голове приварен специально обученный палец:

Ну и пару слов о голове, обычный китайский нагреватель 80х80, корпус из нержавейки:

После работы до самой головы можно спокойно дотрагиваться, рука терпит, на этом у меня все. Еще пару фоточек:

Привет всем.
Есть материнка (скорее barebone) pcm-4381. Перестала инициализироваться. Дунул феном на северник - стартанула и проработала пол часа потом опять отвал. Нужно поменять мост Intel 910. Новый мост у меня есть с Partsdirect. Отдал в местную хорошую мастерскую. Сказали что им не хватило мощности ИК станции. Чип не снимается, высока вероятность ужарить всю плату, дальше греть не хотят.
Может кто возьмётся или знает куда её отдать? Нахожусь в Симферополе. Могу отправить. Сроки очень сжаты.

Всем привет! Принесли в ремонт вот такой вот планшет с диагнозом "не заряжается, не включается"... Говорят в другом СЦ что-то паяли, но не получилось.

Первым делом подключил к БП, посмотрел на потребление (судя по нему йога заряжалась), потом  разобрал и попробовал "растолкать" акб, но она уже была заряжена до 4,1В. А значит что дело не в акб. И потребление от нее на плату нормальное... Прошивка? Попробовал прошить, но на начале прошивки выпала ошибка, что типо "так и так, кудесник, у меня память отшибло, надо менять". Приступим!

Разбираем окончательно, закатываем проц, КП, пластиковые разъемы в фольгу и на станцию:

Снимаем старую флешку, чистим контактные пятаки:

Берем новую флешку, позиционируем ее, запаиваем:

И цепляем аппарат к ПК... Не определился...
Смотрим внимательно и понимаем, что руки-то из жёпы. Флешка села криво. Снимаем, реболлим, ставим опять, подключаем...

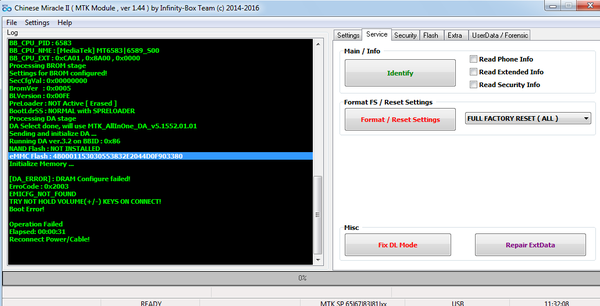

И вот что мы видим в логе прошивальщика:

eMMC Flash: блаблабла... Определилась! Все, жизнь прекрасна. Зашиваем офф.прошивкой которая уже не раз была проверена на подобных планшетах:

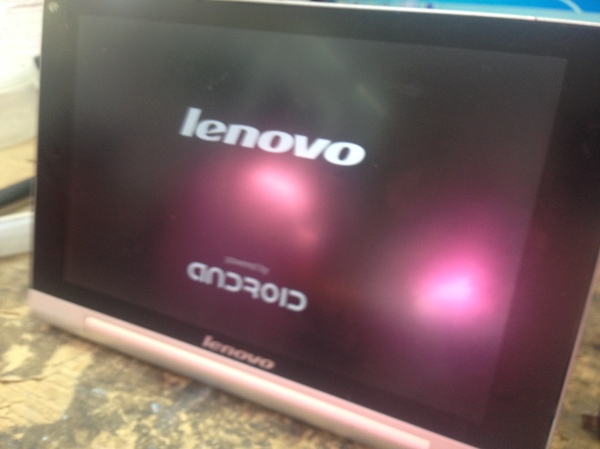

И все работает! Отлично) Теперь рутинная процедура восстановления IMEI, MAC и прочего. Но устройство прошилось и работает :)

Всем спасибо) Вопросы или в ВК в личку (/ksenobit_16bit) или на почту ksenobit16bit@yandex.ru
