Есть на просторах интернета таблица такого вида, выходящая первой в большом количестве по запросу: "трехфазная мощность + таблица". Куда мы смотрим, коллеги? Могу нас всех поздравить. Теперь, недалёкие заказчики, для которых понятия полной и реактивной мощности неведомы, будут ставить задачи, а то и закупать оборудование, в соответствии с этим. Правильно подобрать автомат, воспользовавшись данной таблицей невозможно!!! Разберем, почему так?

1. Напряжения в таблице указаны фазные, но об этом ни слова, написано просто "напряжение питания", что не даёт возможности понять, линейное оно или фазное. Недалёкий заказчик подумает, что на 380 Вольтах ему надо всего-то 10 Амперный автомат аж на 11 кВт мощности, что НЕВЕРНО!!! Потому что, откуда непрофессионалам знать чем отличается звезда от треугольника? А, профессионалам такая таблица не нужна в принципе, т.к. смотрим пункт 2.

2. Коэффициент мощности (косинус фи), принят в данной таблице равным 1, чего в современной практике не бывает почти никогда. Напомню, что единственная нагрузка с таким косинусом это лампы накаливания. Все остальные потребители это 0,95 и ниже. Кроме того, вся электроника даёт низкий косинус, если в устройстве не применена компенсация коэффициента и фильтры помех, выдаваемых в сеть. Поэтому, при выборе оборудования всегда учитывается характер нагрузки.

   Например, таблица предлагает автомат 50 Ампер на однофазные 11 кВт при 220 Вольтах, но если косинус 0.8, то автомат должен быть 63 Амера, на шаг выше номиналом!!! То же относится и к выбору кабелей, если 50 Ампер это 6 квадрат медью, то 60 Ампер - уже 10 квадрат.

3. Главное заблуждение, которое транслирует таблица - выбор коммутационных аппаратов по мощности. Но, они никогда по мощности не выбираются!!! Они выбираются по величине ТОКА, характеру тока (переменный/постоянный), отключающей способности (ток кз), характеристике срабатывания (А, В, С, D), и классу напряжения, но не по мощности!!! Потому что, как показано выше, и здесь таблица как бы не врёт, при одном и том же токе может быть разная мощность.

4. Отдельная дичь, это впечатление, что при переходе от звезды к треугольнику и обратно меняется мощность, но она НЕ МЕНЯЕТСЯ! Для трёхфазной сети, линейный ток вырастет в 1,73 раза, линейное напряжение в 1,73 раза понизится, мощность останется та же. А, ещё надо упомянуть, что есть электродвигатели, который в обычную трёхфазную сеть включаются треугольником, а их звезда рассчитана на 660 Вольт линейного, но не будем усложнять - для решения таких задач обращайтесь к инженерам-электрикам, для которых я ничего нового не озвучил. Хотя, по хорошему, любой электрик обязан это знать, т.к. этому учат как в институтах, так и в техникумах.

В оконцовке, приведу формулы, по которым всё это рассчитывается. А, таблицами мы не пользуемся, т.к. каждый случай имеет свои вводные, а таблица может существовать только с оговорками, что принят такой-то коэффициент мощности, такой-то характер нагрузки, и.т.д. Т.е. это будет целый альбом с таблицами - проще взять и самому посчитать.

P.S. А, ещё ведь есть схема зиг-заг, шестифазная схема Доливо-Добровольского, и.т.д., и.т.п...

Вводная. 1й этаж, постоянное болото в подвале, вечно открытая дверь подъезда, алюминиевая проводка.

Результат:

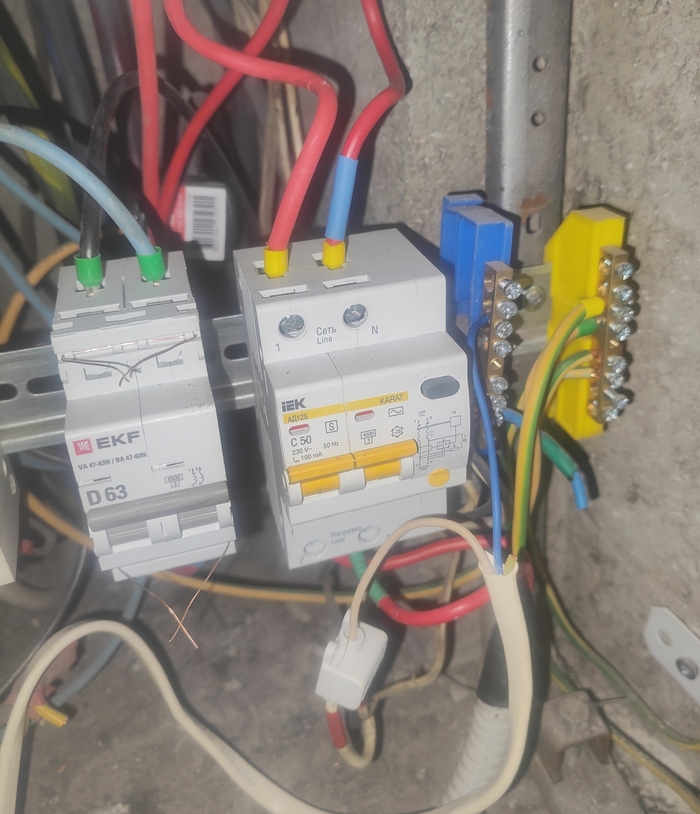

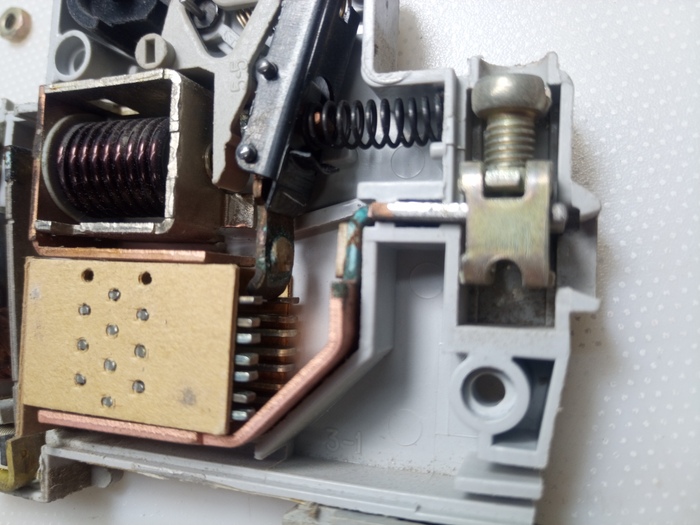

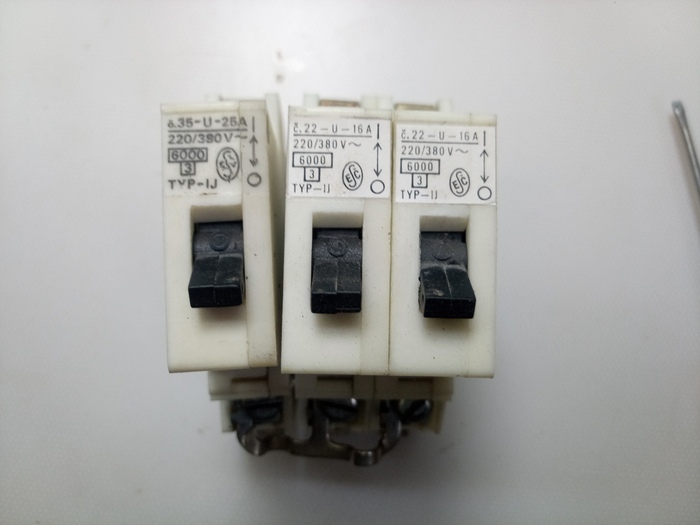

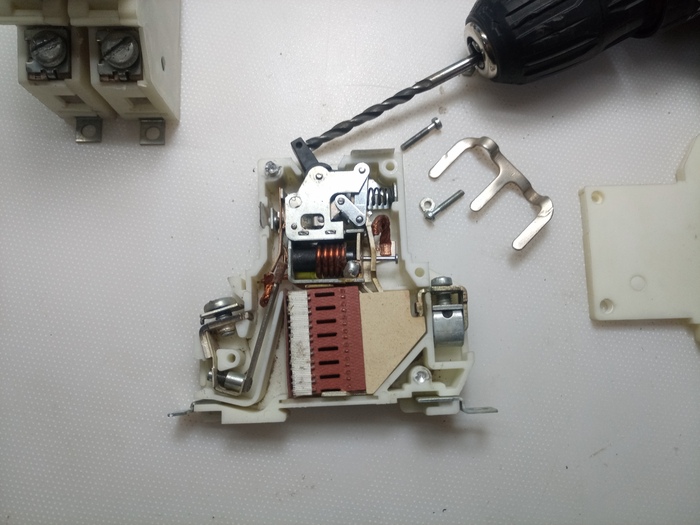

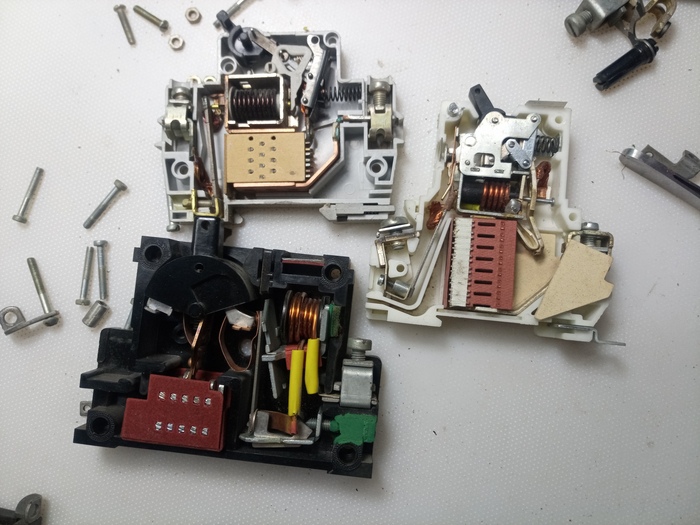

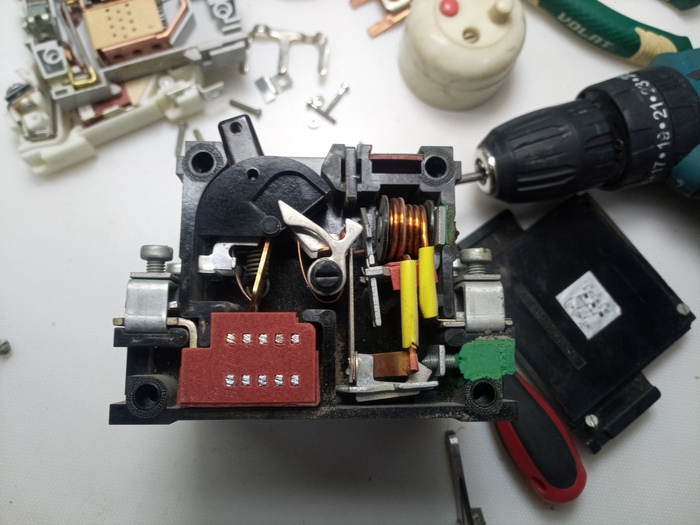

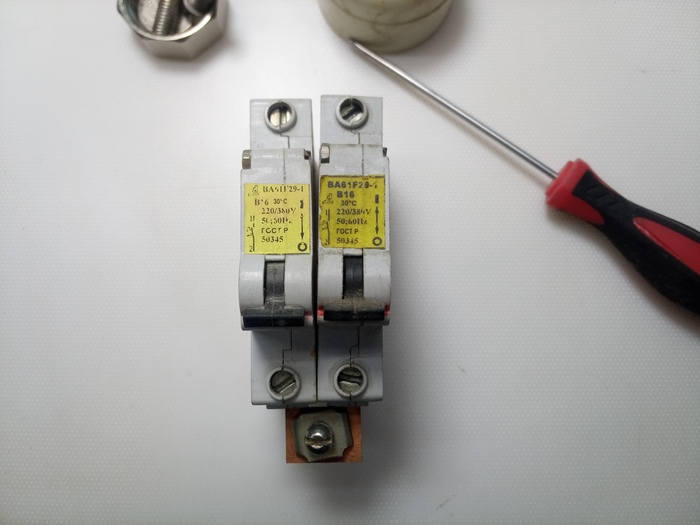

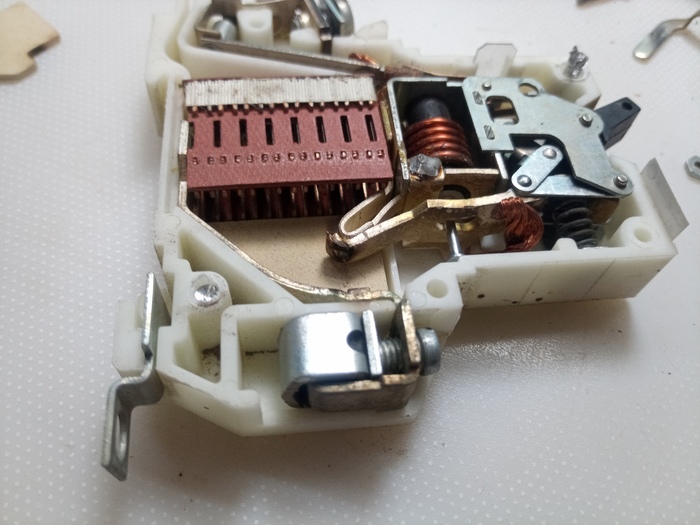

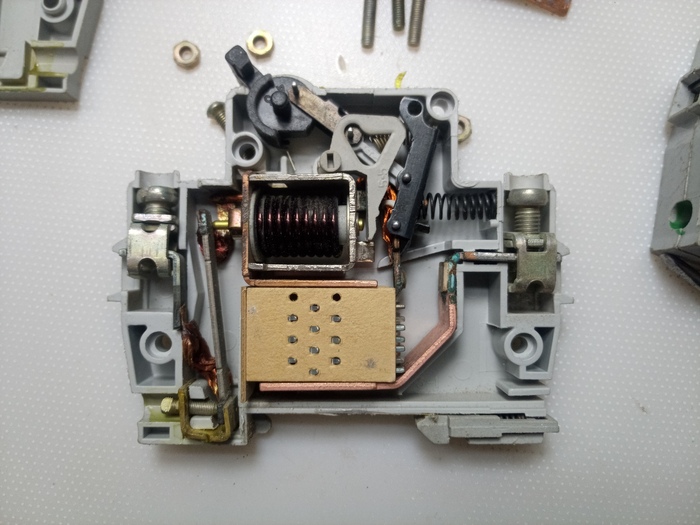

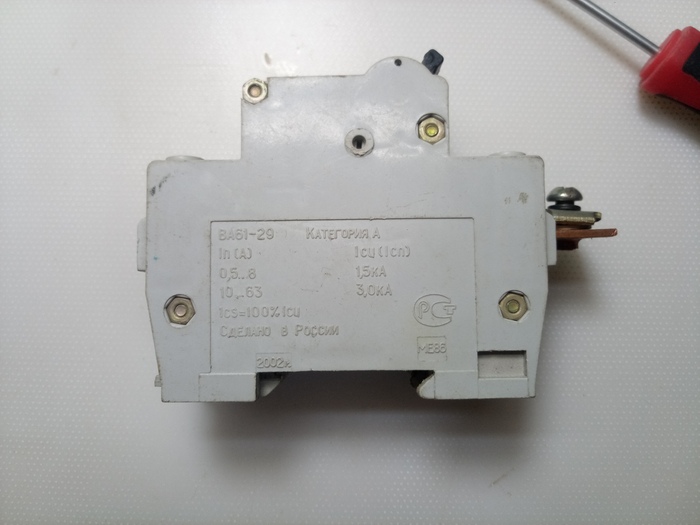

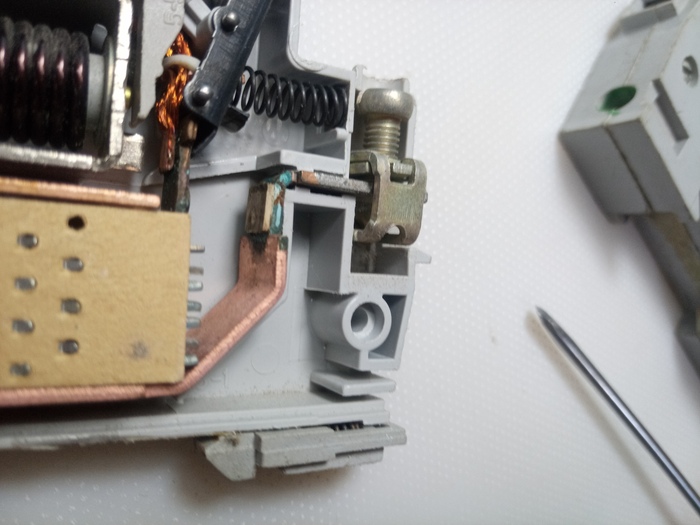

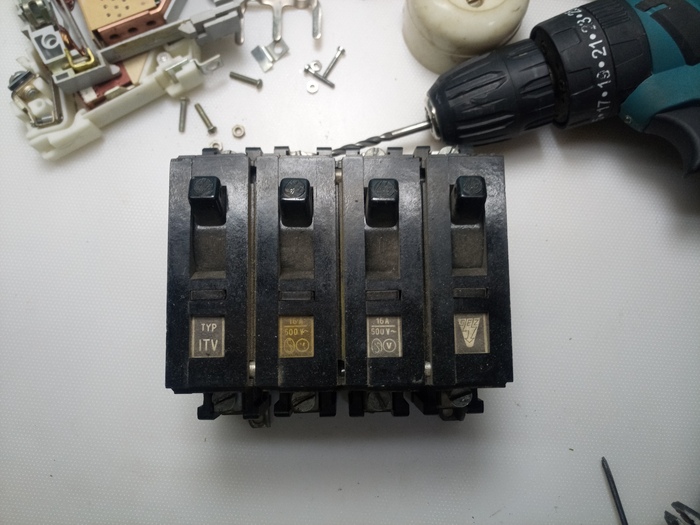

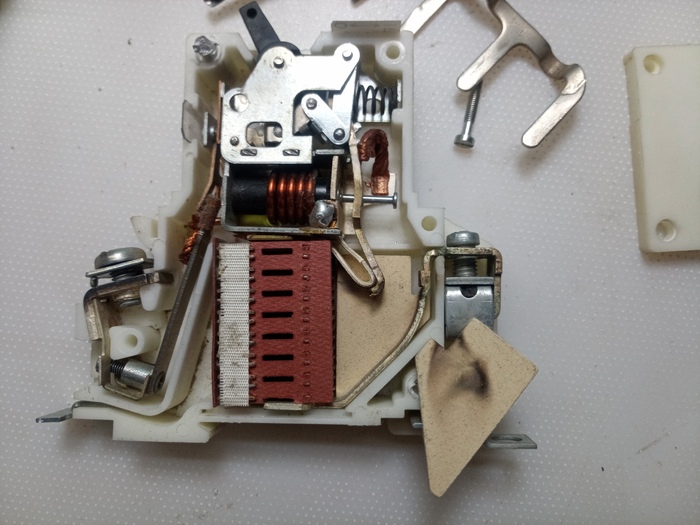

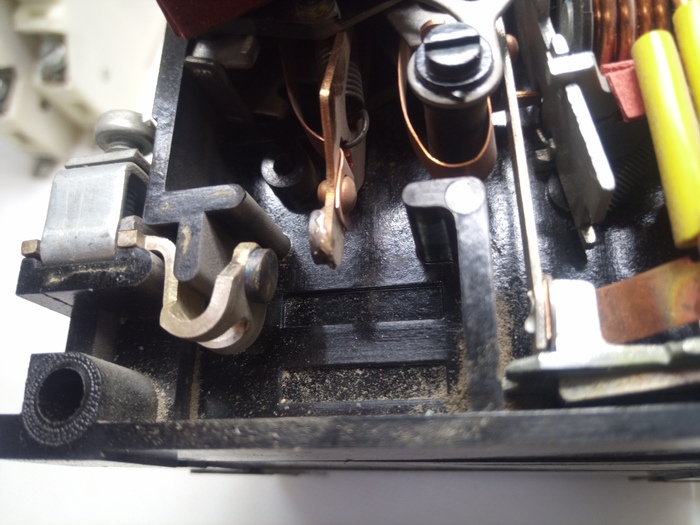

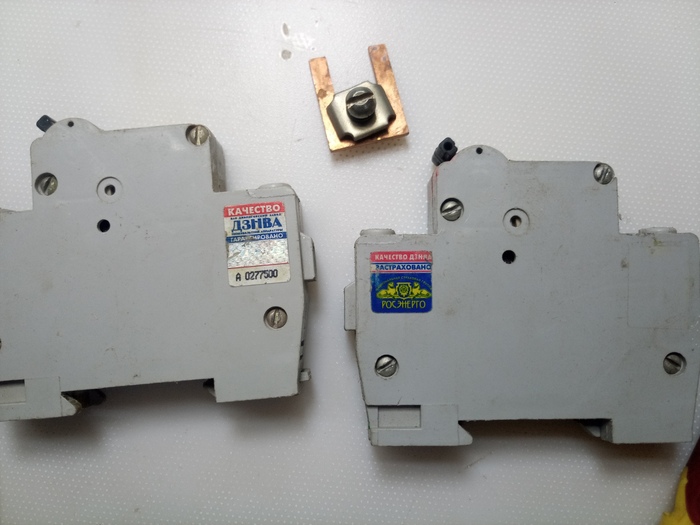

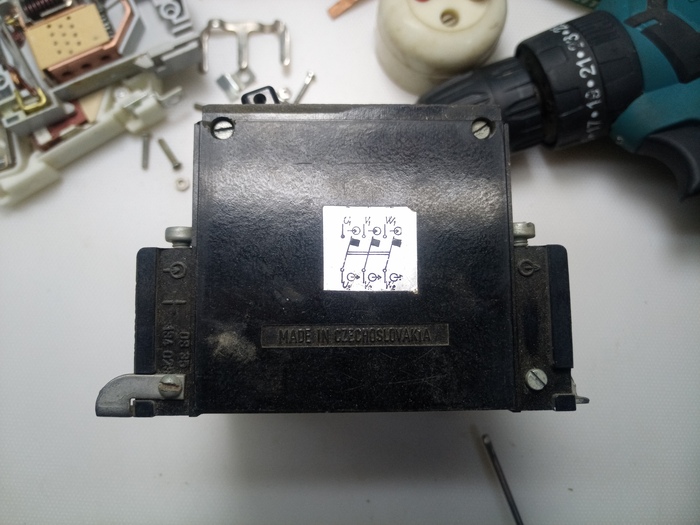

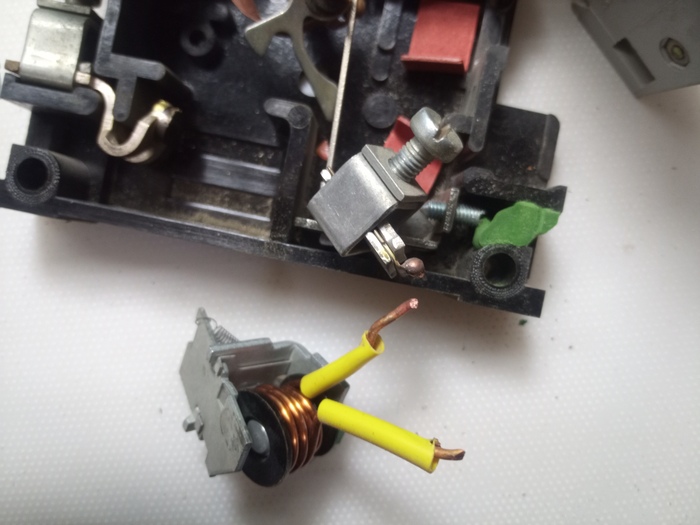

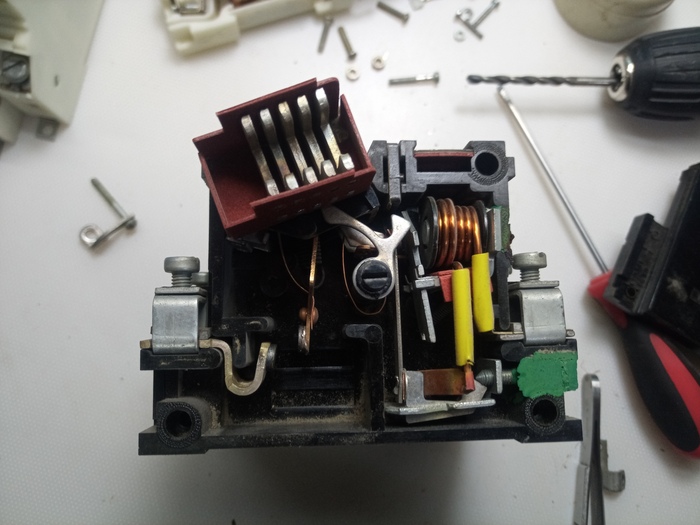

Отлетел при нагрузке в половину от номинала от перегрева. Пришлось наводить красоту. Синий клеммник и белая колодка это временное, еще не все перевел на квартирный щит.
Теперь все провода до счетчика 6квмм меди, фазные еще в термоусадку завернул.
