Ремонт компьютерных колонок Genius SP-HF2000X
Я отойду в этом посте от традиционного формата ремонтных постов с кучей фото. Будет один текст и схема.
Пришел на даче сосед и попросил посмотреть компьютерные колонки. Симптом -- внезапно пропал звук в одном из каналов. Разбираем и сразу видим источник проблемы -- одна из выходных микросхем TDA2050 выгорела огнем, следы которого видны на радиаторе. Плата под ней прогорела до угольков, как это обычно и бывает. Ну что ж, покупаем микросхему в известном красном магазине (в составе набора для сборки -- увы, отдельно их нигде нет). Откручиваем радиатор, выкусываем горелую микросхему, выпаиваем остатки выводов из остатков печатных проводников и вычищаем угольки. Проверяем, нет ли коротких замыканий, убеждаемся в том, что при включении напряжения питания нормальные, а затем монтируем TDA2050 на радиаторе, прикрутив его на свое место и установив новые термопрокладки. Теперь микросхема зафиксирована в дыре в правильном положении и мы можем развести нужные соединения навесными проводниками. Все как обычно и ремонт кажется простым и незамысловатым. После отмывки флюса и проверки на ошибки и короткие замыкания -- включаем.
Вроде все работает. Но во-первых, сильно греется свежеустановленная TDA2050, во вторых, нарастает фон в динамике. А на выходе -- постоянная составляющая, чуть больше четырех вольт -- вот и источник нагрева. Вновь проверяем всю обвязку, ищем плохо отмытый флюс, непропаи -- все тщетно. На выходе четыре вольта. Сверяемся со схемой из даташита. Да все правильно. Единственное, нижний резистор делителя ООС по даташиту заземлен через конденсатор, здесь же -- напрямую.

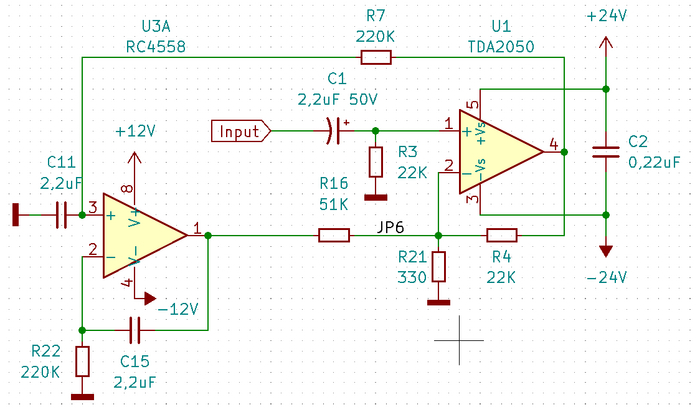

Ладно, надо разбираться вплотную. На плате помимо TDAшек стоит восьминогий сдвоенный операционник UTC4558, я на него внимания не обращал -- думал, ну что может стоять у входных разъемов? Буфер какой-нибудь. Он не виноват, так как я отпаял конденсатор на входе TDA2005 и сигнал с него не проходит, да и на выходе у него ноль... стоп -- а что это за резистор с его выхода на вторую ногу TDA? Это инвертирующий вход усилителя, сюда заведена обратная связь, а сигнал идет на неинвертирующий. Хмм... Берем блокнот, карандаш -- и рисуем-таки схему канала. И получаем вот такую красоту.
Оказываается, тут решили сделать автокоррекцию нуля. И на выходе U3 -- тадам! -- постоянные 11 вольт. Конечно, будет постоянная составляющая! На другом канале все хорошо.
Остается два варианта: либо U3 дохлая по одному из каналов, либо где-то в обвязке проблема. Пропаиваем все пайки, прозваниваем резисторы и конденсаторы -- ничего, все хорошо. Соединяем выводы 2 и 3 -- 11 вольт остаются -- микросхема явно неисправна. Отпаиваем R16 -- ожидаемо получаем пару сотых вольта на выходе и нормальную работу. Спрашивается -- зачем мудрили. В принципе, можно так и оставить. Но все же меняем U3, восстанавливаем R16, находим под ногами и впаиваем С1 -- и теперь все работает. Ремонт окончен. Собираем, проверяем, отдаем.
В заключение - здесь типичный случай того, о чем говорил С.П. Королев: самая надежная деталь -- та, которой нет. Выход из строя ОУ 4558 повлек за собой выгорание TDA2050, которую он был призван защищать. В чем последняя, в сущности, не нуждалась. А в результате лишь появилась лишняя точка отказа.
