Картина, которая нас встретила, сбивала с толку и гипнотизировала одновременно. Это было настоящее броуновское движение из специалистов разных национальностей : водители-дальнобойщики из Средней Азии с папками документов, юркие экспедиторы с рациями, представители таможенных брокеров .

Любое движение — отдельная статья расходов из кармана: въезд на территорию — наличные, выгрузка контейнера погрузчиком — наличные, распаковка, проверка груза, наконец, погрузка на наш транспорт — снова наличные. Создавалось ощущение, что ты не получаешь груз, а выкупаешь его поэтапно у местного племени, живущего по своим древним и незыблемым законам, где контроль качества - это что-то мифическое.

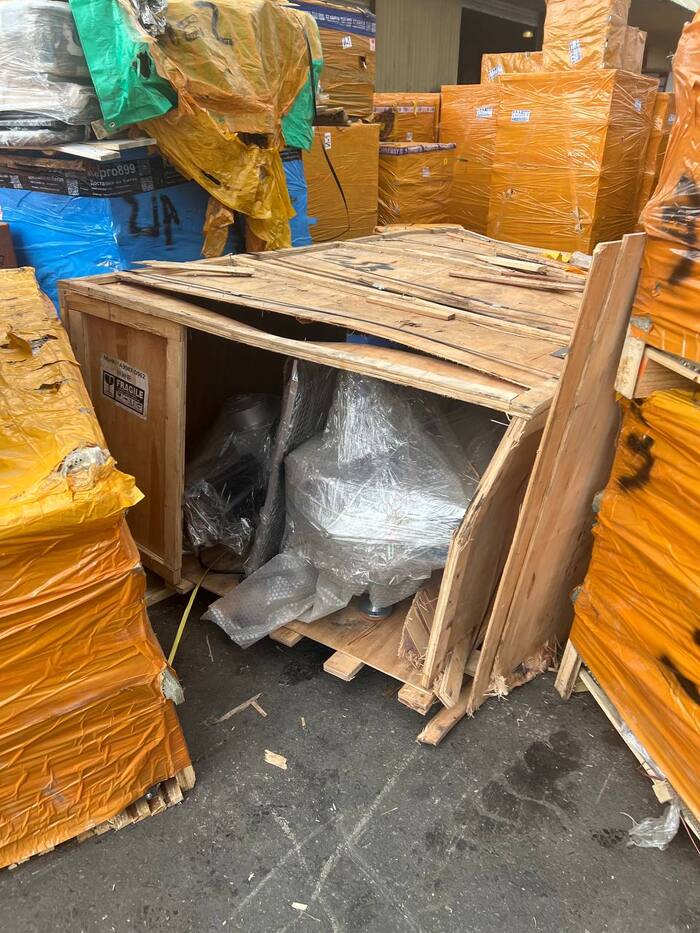

Получили мы нашу коробочку вот в таком виде.

Мы проверили целостность и комплектность , изрядно выматерились.Оборудование было здесь. Следующий этап — монтаж и пусконаладка — уже пахло домом и работой.

Распаковка. Программно-аппаратный комплекс динамометрического стенда

Конструктивная основа:

• Рама: Прочная сварная конструкция, обеспечивающая жесткость и виброустойчивость.

• Массивный барабан (ротор): Сердце стенда. Масса вращающейся системы свыше 300 кг, что гарантирует высокую точность измерений за счет стабильной инерционной нагрузки.

• Опора: Установлен на мощных опорных подшипниках, обеспечивающих минимальное сопротивление и плавность вращения.

• Корпус: Защитный кожух, обеспечивающий безопасность оператора.

• Вспомогательные кронштейны и крепления: Для фиксации мотоцикла в вертикальном положении с сохранением работоспособности подвески.

Нагрузочная и измерительная система:

• Электроретардер (нагрузочное устройство): Электромагнитный тормоз, позволяющий не просто измерять мощность, а имитировать реалистичные дорожные нагрузки (сопротивление воздуха, подъем в гору) и проводить сложные режимные испытания.

• Контроллер работы стенда: Мозг установки. Управляет ретардером, собирает данные с датчиков момента и оборотов в реальном времени.

Система управления и анализа:

• Ноутбук/Рабочая станция: С предустановленным специализированным ПО.

• Программное обеспечение: Обеспечивает управление испытаниями, сбор данных в высоком разрешении, построение графиков (мощность, крутящий момент, AFR), их анализ и сохранение отчетов.

• Монитор (экран): Для визуализации процесса тестирования в реальном времени.

• Приточный вентилятор: Мощный обдув радиатора и двигателя мотоцикла во время замеров, что имитирует набегающий поток воздуха и предотвращает перегрев, гарантируя корректность измерений.

На этом фото — один из самых волнительных моментов : на стенде KTM 990 Ghost в пластике от Aprilia sxv ( проект выполнен известным в узких кругах Лучано Повороте). Стенд собран, но он пока лишь груда умного металла. Впереди — фаза калибровки и пусконаладки, где теория должна была стать практикой, а оборудование — рабочим инструментом.

Этот этап оказался проверкой на стойкость и внимательность. Нам предстояло:

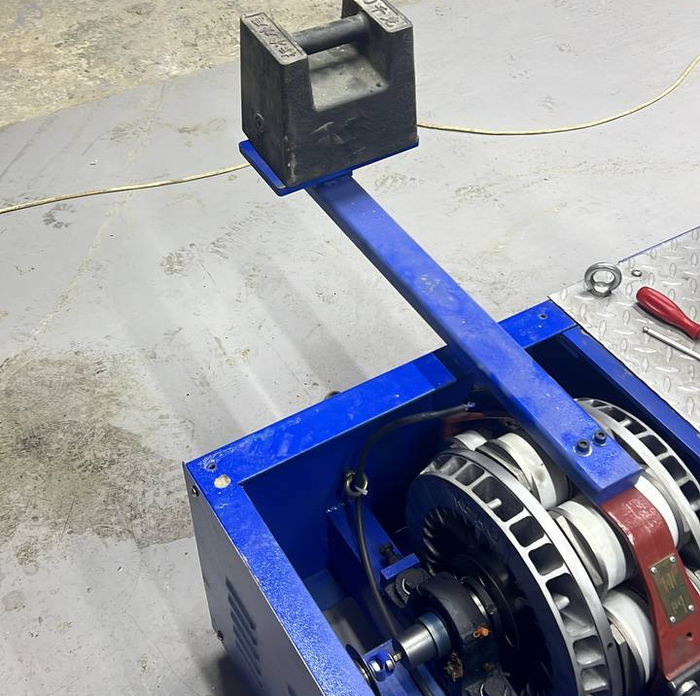

• Регулировка тензометрического датчика — «глаза» стенда, который считывает крутящий момент. Микронный сдвиг — и всё, данные неверны.

• Настройка релейного блока управления ретардером — чтобы электротормоз реагировал не просто «есть/нет», а плавно и предсказуемо.

• Самое сложное — программная интеграция. Виртуальные диалоги с инженерами завода-производителя через транслятора, посреди ночи (из-за гигантской разницы во времени). Объяснить проблему, понять их рекомендации, внести изменения в код — и всё это на смеси технического английского, комментариев на китайском и языка скриншотов.

И вот начались тесты. Десятки, а затем и свыше 50 запусков. Сначала графики прыгали, данные не сходились, алгоритмы глючили. Каждый прогон — анализ, фото , сообщение в чат, правка, снова прогон.

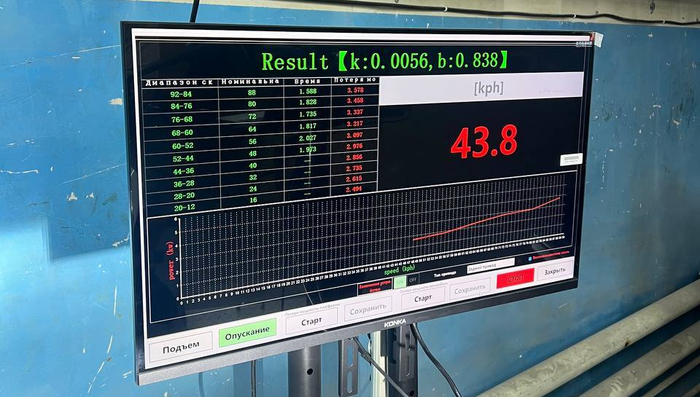

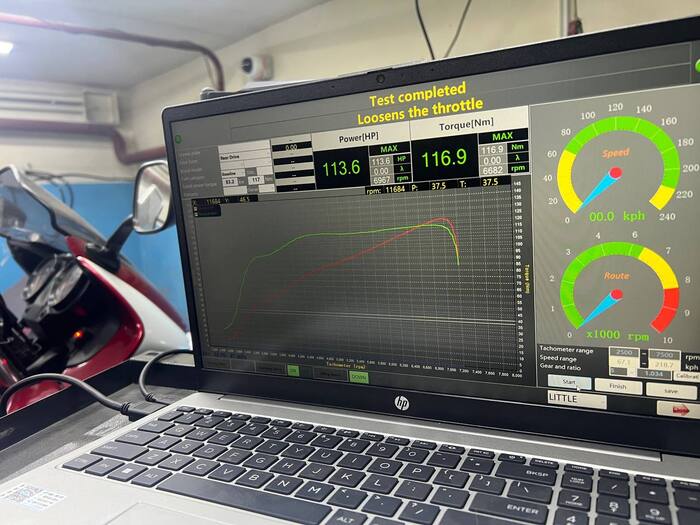

И наконец, после очередной сессии, мы увидели это на мониторе: стабильная, повторяемая, адекватная телеметрия. Кривые мощности и момента легли ровно, показания датчиков синхронизировались, а логика работы стенда полностью соответствовала заложенному алгоритму. В этот момент груз в 800 кг наконец превратился в точнейший измерительный прибор.

Эпилог:
Этот путь — от поиска контакта в Китае до первой диностендиограммы — занял месяцы. Он научил нас главному: истинная готовность к работе — это не когда оборудование распаковано, а когда оно откалибровано, понято и доверено. Теперь мы не просто «владельцы диностенда». Мы — его операторы, понимающие каждую его деталь и каждый алгоритм. И мы готовы превращать эту сложность в простую и ясную пользу для каждого вашего мотоцикла.

На этом наш логистическо-технический сериал завершен. А впереди — сезон практики, тонких настроек и реальных историй, которые будут рождаться на этом самом стенде. О них — в следующих постах. Спасибо, что были с нами!
