На самом деле ни хрена ничего не растет, просто решил запилить к ламповому увеселителю новую примочку: приемник Bluetooth и фонокорректор в одной коробчонке.

Вообще, у меня есть такой прибор, но он принадлежит другому усилителю и вскорости покинет мой дом, т.к. этот Другой усилитель я подарю.

Но мне ведь нужна замена? Нужна! Вот и паяю.

Ничего сложного: зелененькая платка - фонокорректор Рода Эллиотта. Черная плата - bt модуль на чипах Qualcomm QCC5125 и PCM5102А. Очень недурной модуль, использовал такие же неоднократно в самоделках - поддержка AptX LDAC имеется, качество звука очень хорошее.

На самом деле забава на один вечер: просверлить монтажные отверстия и припаять проводки и штука готова.

На этот раз я поленился паять фонокоректор сам (в прошлый раз паял самостоятельно и сделал его на ОРА2134, а этот вот на NE5532), купил уже собранный у одного дядьки.

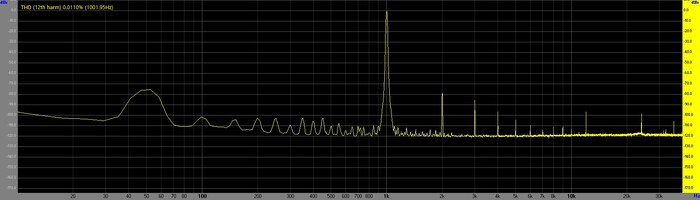

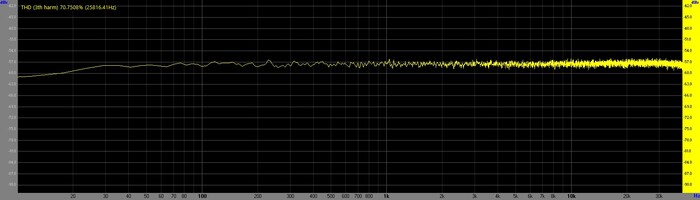

Питание от импульсника Mean Well на 12 вольт, далее преобразователь на ±12. В принципе все решения отработаны, ничего не шумит, не фонит.

Ну и подключу это все к теплому ламповому увеселителю, который так хорошо спелся с моей самодельной акустикой.

Такие дела.

Господа,товарищи,друзья!
Ищу к покупке редкий (как оказалось) ламповый преамп Alctron TMP-6

Аналоги не интересуют, нужен именно этот.
Прозвонил все муз.маги страны - безрезультатно, авито тоже пусто.
Надеюсь хоть тут найдется.

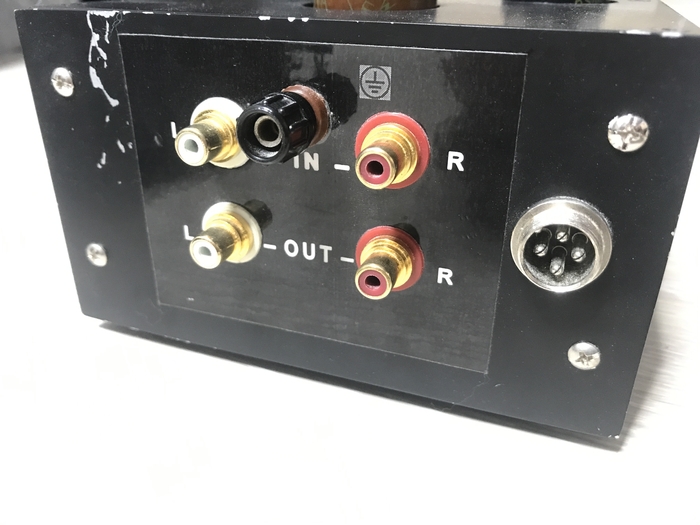

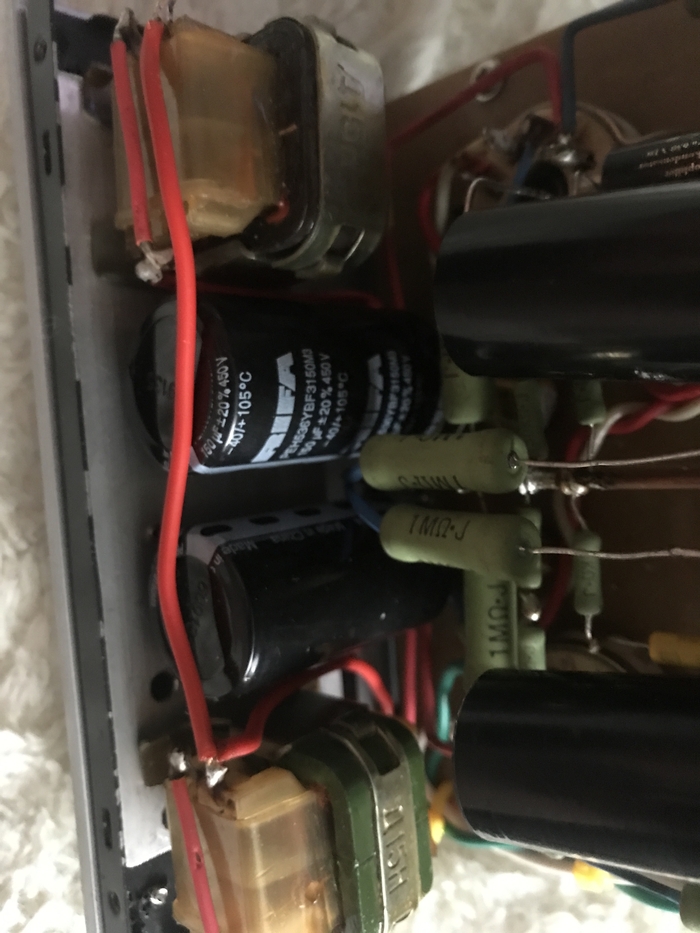

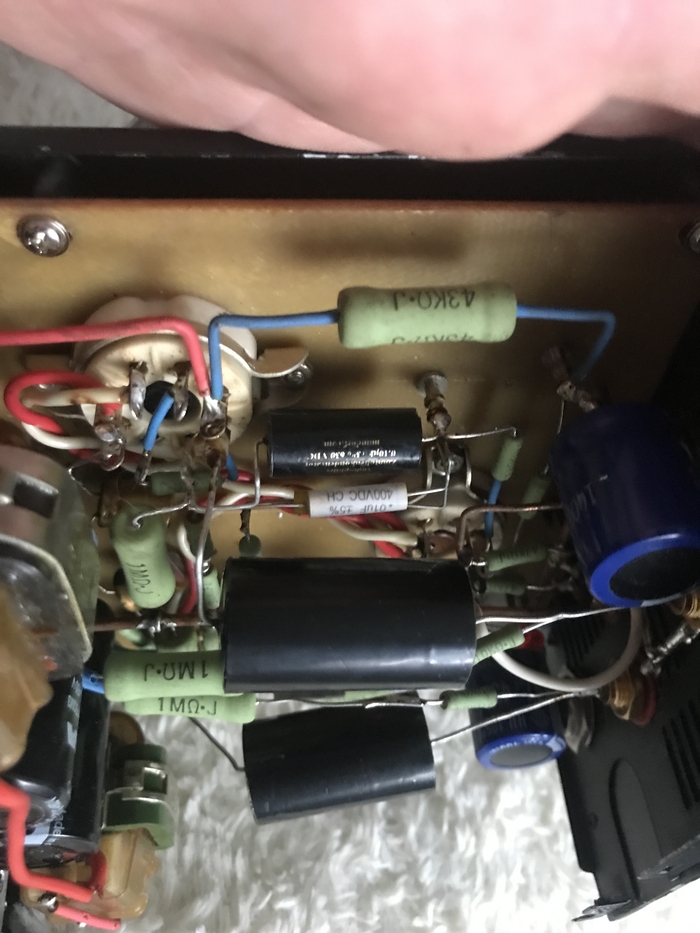

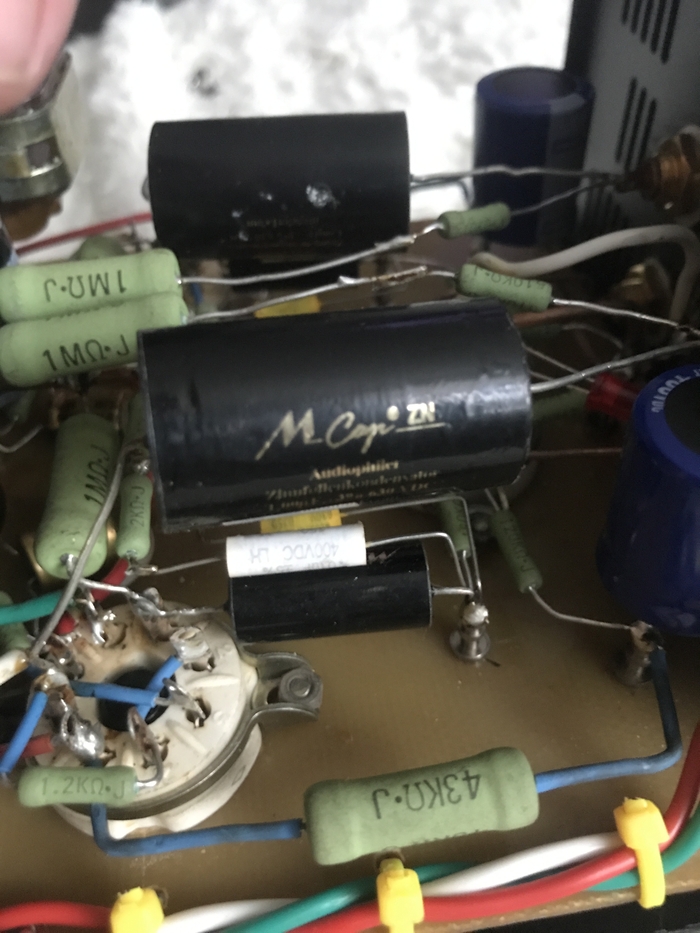

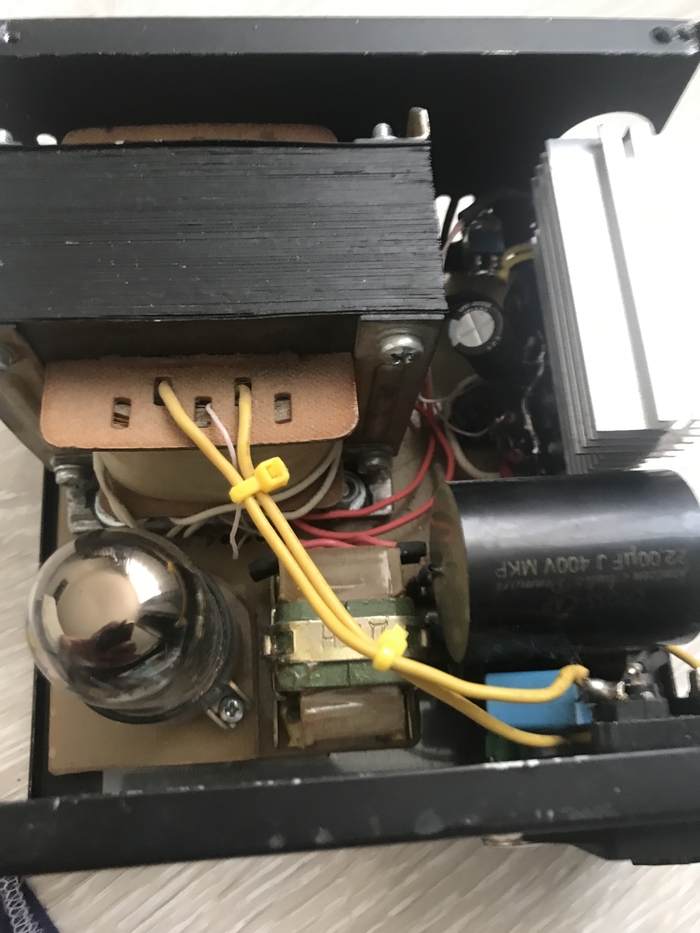

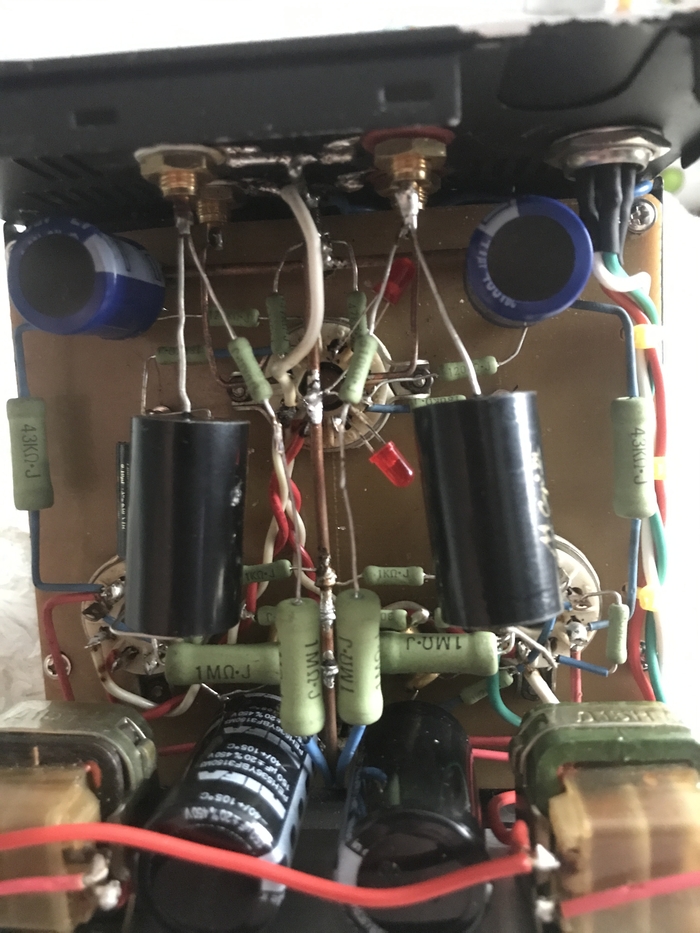

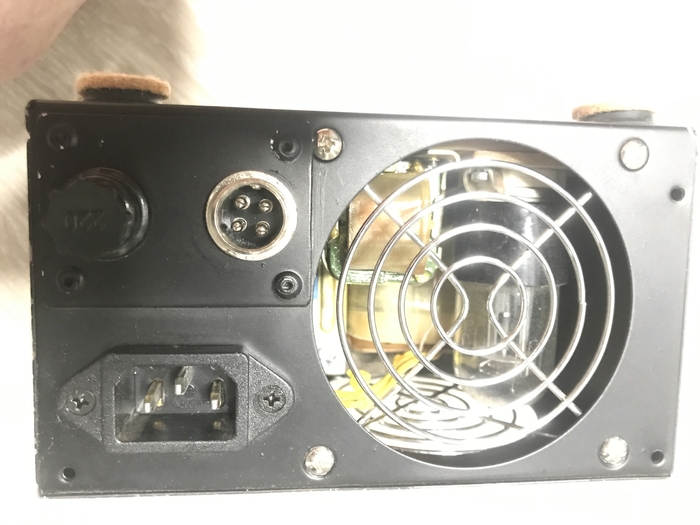

Аудиофилы и просто шарящие в этом люди, помогите определить примерную стоимость предусилителя/ фонкорректора, нужно продать, а не знаю за сколько (((( к электронике был близок, но тут слишком уж профильно- не знаю! Помогите советом, всем печенек и добра!!))))

Доброе утро Всем пикабушникам. Особенно если вы всякие электронщики и мастера ремонта..


У меня от удара статикой умер предусилитель (на котором был собран темброблок) на моих колонках JetBalance JB-361, которые я купил еще лет 15-16 назад..
Я отдал эти колонки на ремонт товарищу тогда ешще сразу, но он не сумел найти нужную микросхему и даже ее аналога..  Запаял все напрямую мне и отдал..

И я был глуп что не записал что именно за микросхема была..  Она была выкинута и забыта..
Прошло много лет, но я помню как сейчас, что эти колонки играли просто божественно и хочу все-таки восстановить их заводские параметры и заставить их играть так, как они это умели делать с завода..

Я перерыл кучу интернета, но ничего толкового так и не нашел..
Единственное что есть это статья давняя на IXBT. https://www.ixbt.com/multimedia/jb-361.shtml.  Но даже в ней есть только схема оконечника и написано что схема темброблока находится на отдельной плате..  И нет ее фотографии..  Вот же беда :-(

Прошу помощи - может кто обладает такими или может есть схема или еще что , что поможет мне найти данные по этим колонкам..

Доброго времени суток граждане ремонтеры и случайно зашедшие. В предисловии можно сказать что данный ремонт является по сути рекордсменом в нескольких номинациях ремонтируемых мною аппаратов, а именно:

1)Самый дорогой преамп

2)Самое большое количество мертвых деталей

3)Самый живучий аппарат

Итак сегодня у нас в ремонте AVALON 737SP

Из заявленных неисправностей тихо работает микрофонный канал. Начинаем диагностику. Сначала проверили аппарат по разным входам, а именно инструментальный, линейный, микрофонный. После этих проверок был выявлен ещё и низкий уровень сигнала по инструментальному входу. Сразу была найдена диаграмма SIGNAL FLOW, что по нашему схема прохождения сигнала. Вот и она кстати.

Получается что сигнал плохо проходит через первую лампу которая и отвечает за эти два входа. Дабы проверить меняем местами V1 и V4, картина не изменилась. соответственно либо дело в селекторе входов либо в чём то ещё. Как оказалось в "чем то ещё". Первым делом мне бросилось в глаза отсутствие свечения от накала ламп, замер напряжения накала показал на постоянке 3.15 вольта, а на переменке что-то около 0.75 вольта, у этих ламп напряжение накала должно быть в районе 6.3 вольта(переменки или постоянки не суть). Вот это уже что-то. Плюс к этому замерил анодное напряжение которое в свою очередь составило 180 вольт. Далее присединил провода параллельно к родным и в соответствии с полярностью подцепил лабораторный блок питания. При напруге в 6.3 вольта ток составил 1.8 ампер, и это в паралель с внутренним блоком питания (далее БП). Тут пришло осознание того что надо лезть в БП. Кстати вот фото внутрянки

Раз у нас неисправен БП, не будет лишним проверить и остальные блоки, как оказалось данное решение было абсолютно оправдано.

Далее провел дефектовку всех блоков, и выяснил что 47  электролитов из 54 возможных или вообще не имели ёмкости или она была сильно занижена. Вот фотка дефектуемого БП, черным маркером помечаю мёртвых.

Ну а далее ничего интересного, снимаем старое, ставим новое.

Далее собираем всё в обратном порядке. Также в процессе рабора обратил внимание на перегоревшие лампочки подсветки индикации, их также заменил. Вот преамп почти собран и на проверке.

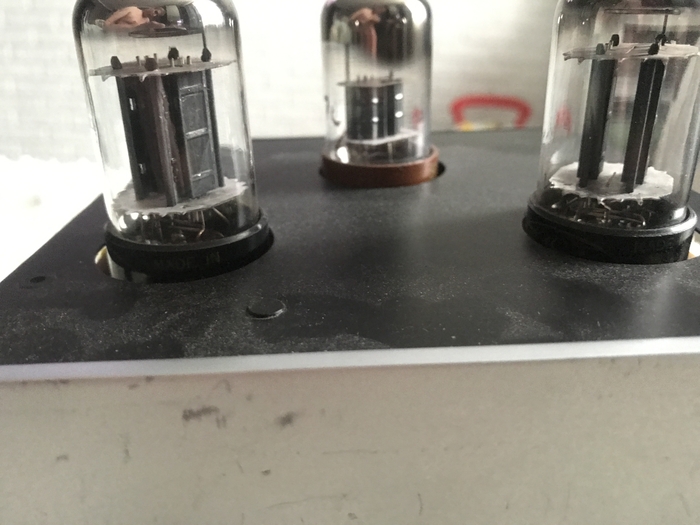

Ну и немного ламповых фото)

А вот и наши виновники торжества

Всем спасибо за внимание, расходимся, тут больше не на что смотреть.
