Первая станкостроительная компания, г. Челябинск в 2025 г. завершила работы по модернизации и запуску у Заказчика горизонтально-расточного станка модели 2А636Ф

Станина станка 2А636 была полностью переработана специалистами ООО 1СК, перешлифованы направляющие и установлены современные новые комплектующие передовых фирм.

Подобные станки стали серийными по модернизации для предприятия, как итог это короткий срок поставки для Заказчика, качество работ и конкурентоспособная цена.

Технические особенности:

Станок имеет пять независимых осей (X,Y,Z,W+U,B). Каждая ось станка имеет собственный серводвигатель, который сочленен с шарико-винтовой парой диаметром 100мм. Старые редукторы заменены на прецизионные, планетарные ф. ApexDynamics, не требующие обслуживания.  По осям станка установлены оптические линейки ф. СКБ-ИС с разрешением 1мкм. В центр стола встроен оптический датчик поворота с разрешением 1млн. импульсов на оборот.  Коробка скоростей вращения шпинделя трехступенчатая, переключение происходит автоматически.  Внутренний конус шпинделя ISO-50 с автоматическим зажимом оправок. Жесткость станка обеспечена мощной станиной и широкими направляющими. Станок имеет заднюю стойку.

Станок модели 2А636Ф3 по общим условиям испытаний на точность соответствует ГОСТ 2110-93, ГОСТ 8-82, класса “Н”.

Основные технические характеристики:

Диаметр шпинделя - 125 мм
Конус шпинделя - ISO50
Обороты шпинделя - 6,3 - 1250 об/мин

Обороты планшайбы - 3,15-250 об/мин

Радиальное перемещения суппорта планшайбы – 200 мм
Размеры стола 1600х1800 мм
Перемещения мм:
- стол поперечно  2000 мм
- стол продольно  1600 мм
- шпиндельной бабки вертикально 1600  мм
- выдвижного шпинделя 1000 мм
Вращение стола - 360 град
Грузоподъёмность стола - 12 000 кг
Габариты 8700х5600х5100 мм
Масса - 36 350 кг

Специалисты из г. Челябинск — Первая станкостроительная компания ввели в эксплуатацию на заводе АО РОТОР г. Вологда горизонтально-расточной станок с ЧПУ модели 2А636Ф3. Это был советский станок после глубокой модернизации. В процессе модернизации все направляющие были заново отшлифованы, пришабрены, установлены новые ходовые винты ШВП, старые редуктора подач заменены на новые без люфтовые — планетарные. Заменена гидравлика, встроена новая телескопическая защита направляющих, защита стойки.

Разработано и изготовлено новое электрооборудование станка, в качестве управления используется Российская система ЧПУ ф. Балт-Систем НЦ310, которая управляет пятью осями станка плюс вспомогательным план-суппортом. (Планшайба предназначена для расточки больших диаметров.), так же установлены прецизионные Российские датчики обратной связи — оптические линейные энкодеры ф. СКБ-ИС с разрешением 1мкм.
Станок соответствует жестким нормам точности ГОСТ 2110—93

Ознакомьтесь с видео 👇🏻👇🏻👇🏻👇🏻👇🏻👇🏻👇🏻👇🏻👇🏻

Было:

Стало:

Что делал я?

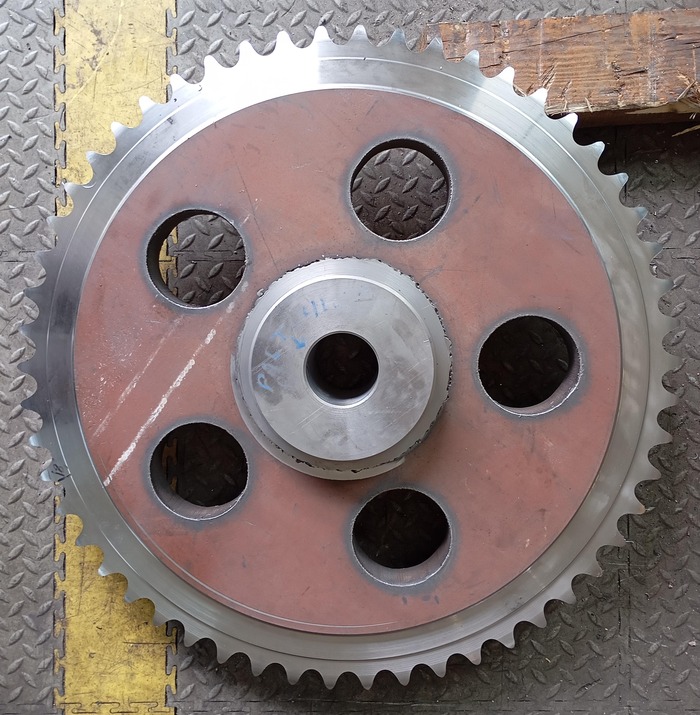

По чертежу создал 3D-модель детали (звёздочки) в системе автоматизированного проектирования и расчёта (САПР) Компас-3D с помощью приложения для моделирования Shaft 3D, потом в САПР Creo Parametric импортировал созданную 3D-модель детали, создал на модели траекторию движения инструмента (концевой фрезы), сгенерировал управляющую программу для станка, и скинул на флешку оператору станка.

На горизонтально-расточном станке с числовым программным управлением по моей управляющей программе концевой фрезой фрезеровали зубья звёздочки.

Я инженер-технолог-программист станков с ЧПУ.

Закончили работы по ремонту и модернизации горизонтально-расточного станка модели 2В622Ф4 оснастили данный станок Российской системой ЧПУ Балт-Систем НЦ310, новой гидравликой, электрооборудованием, новыми датчиками обратной связи. Изготовлена новая телескопическая защита направляющих, систему сбора и подачи СОЖ.

Размеры стола 1250х1250мм
Диаметр шпинделя 125мм,
Конус ISO50
Пять независимых осей.

В ходе ремонта изготовили новый поворотный стол размером 1250х1250мм.

Произвели шлифовку всех базовых направляющих. Регулировку ШВП.
Выполнили подгонку клиньев и планок. В центр стола встроили прецизионный датчик положения - энкодер.

Разработана и внедрена современная гидравлика.

А так же современное электрооборудование. Установлены высокомоментные привода подач фирмы GSK CNC Ltd. Коммутация фирмы CHINT, Finder

Работы выполнила Первая станкостроительная компания г. Челябинск
