Австро-венгерская митральеза Монтиньи образца 1870 года- цифрами обозначены 1 — рычаг перезаряжающего устройства, 2 — магазин, 3 — патронник

Время многоствольных систем пришло только в середине XIX века. В 1851 году бельгиец Монтиньи сделал орудие с блоком ружейных стволов, заряжаемых с казенной части. Очень кстати оказались и недавно появившиеся унитарные патроны. Их легко было заряжать в специальные обоймы, выглядевшие как металлическая плита с отверстиями. Обойма вставлялась в казенник установки и все патроны выстреливали одновременно. За счет обоймы, по сравнению с орудиями XV века, скорострельность выросла в разы. Уже в 1859 году сей образец был принят на вооружение во Франции под названием «митральеза». В России это слово перевели дословно – картечница. Тем не менее, пули летели небольшой «стайкой» и площадь поражения была невысока. Случалось, что один вражеский солдат умудрялся «поймать» сразу несколько кусочков свинца. Рассеивание достигало приемлемых значений только на очень больших расстояниях, где энергия пуль снижалась до неприемлемых значений. Другая проблема первых митральез заключалась в одновременном выстреле всех стволов. На более поздних моделях экономию боеприпасов обеспечили поочередным выстрелом нескольких рядов стволов. Но и с этим нововведением картечницы большой славы не получили. Дело в том, что французы не удосужились разработать тактику их применения, и просто ставили на поле боя рядами, почти «где попало», а не на потенциально опасных направлениях.

Картечница Р. Гатлинга.

Основные узлы картечниц Р. Гатлинга: 1 — канал ствола, 2 — вращающийся магазин, 3 — патронник, 4 — ось вращения стволов

За океаном, в Соединенных Штатах Америки, в это время над своим детищем работал врач Р. Дж. Гатлинг. Он тоже решил использовать несколько стволов, но не для огня залпами. Если в ствол должен быть дослан патрон, потом он стреляет, а затем надо выбросить гильзу… Почему бы не сделать несколько стволов, каждый из которых заряжается и выбрасывает гильзу, пока стреляют другие? Именно так рассуждал Гатлинг. Итогом его измышлений стал станковый аппарат с шестью стволами. Стрелок, как на шарманке, крутил ручку в казенной части оружия, приводя в движение блок стволов. Патроны из коробчатого магазина вверху орудия под собственным весом подавались в патронники. За каждый оборот блока каждый отдельный ствол успевал получить патрон, выстрелить и выбросить гильзу. Экстракция стреляных гильз, стоит отметить, тоже производилась за счет силы тяжести. Нужно сделать оговорку: сама идея вращающегося блока ствола была не нова, к тому времени уже существовали многозарядные револьверы типа pepperbox. Главная заслуга Гатлинга – система подачи патронов и распределение цикла заряжания-выстрела-экстракции по ходу оборота блока.

Исходное орудие Гатлинга (Gatling gun) было запатентовано в 1862 году, а в 1866 принято на вооружение Армии севера. Первые модели могли стрелять с темпом до 200 выстрелов в минуту. Позже, применив зубчатые передачи, удалось довести скорострельность почти до тысячи выстрелов. Поскольку источник энергии был внешним (для тогдашних Gatling gun - человек), пулемет стрелял до тех пор, пока в магазине были патроны, пока не произошла осечка либо в стволе не заклинивал патрон. Позже автоматическое оружие с внешним приводом назовут механизированным автоматическим. Но до этого названия еще было несколько десятков лет.

В конце XIX века предпринимались попытки «отлучить» человека от кручения ручки и заменить его электромотором. Но в то время электрические компоненты имели такие габариты, что никакие 2500-3000 выстрелов в минуту, до которых они разгоняли пулемет, не могли дать им путевку в жизнь. К тому же небезызвестный Х. Максим уже выпустил на рынок свой гораздо более мобильный пулемет, максимальная скорострельность которого была на уровне первых аппаратов Гатлинга. Постепенно многоствольные пулеметы снимались с вооружения, а потом и вообще оказались забыты.

M61 Vulcan.

В середине XX века вновь потребовалось оружие с большим темпом стрельбы. В частности, оно требовалось авиации и ПВО: им теперь пришлось воевать со столь быстрыми целями, что скорострельности даже в полторы тысячи могло не хватать. Можно было, конечно, использовать наработки по пулеметам наподобие УльтраШКАС (около 3000 выстрелов в минуту), но его калибр был недостаточен, а перерабатывать конструкцию под другие патроны было не выгодно. Еще один фактор, мешавший конструкторам разгонять классическую схему, крылся в температурах. Один ствол при непрерывной стрельбе нагревается, а, набрав определенную температуру, может разрушиться. Само собой, до этого из-за деформации кардинально ухудшится баллистика. Тут-то и пригодилась система Гатлинга. Уже был опыт с разгоном ее до двух-трех тысяч выстрелов, что вместе с новыми сплавами для стволов выглядело обнадеживающе.

Эксперименты шли во многих странах, но первым серийным образцом из «новых» пушек Гатлинга стала американская M61 Vulcan. Разработанная в 1949 году, она имела шесть 20-мм стволов с гидравлическим приводом блока. Режимов стрельбы у «Вулкана» два – 4 и 6 тысяч выстрелов в минуту. Конструкция позволяла и больше, но были опасения насчет стабильного поведения звеньев патронной ленты. Поэтому новая модификация пушки M61A1 получила вообще беззвеньевое боепитание. Даже шести тысяч выстрелов оказалось достаточно, чтобы пушка «Вулкан» стала стандартным вооружением для американских истребителей на много лет вперед.

Позже в США будет создано еще несколько образцов «Гатлинг-ганов» под разный патрон и с разным приводом. Наименьший калибр был у опытного пулемета с электроприводом XM214 Microgun 70-х годов – 5,56 мм; наибольший – у тоже экспериментального T249 Vigilante 56-го года – 37 мм

T249 Vigilante

XM214 Microgun.

В Советском Союзе тоже не обошли вниманием оружие с вращающимся блоком стволов. Еще в 1939 И.И. Слостин сделал свой восьмиствольный пулемет калибра 7,62 мм. По ряду причин (большой вес и сырость конструкции) он не пошел в серию, но некоторые наработки были использованы потом. Работы по многоствольным системам были возобновлены в начале 60-х, когда флот заказал оружейникам шестиствольную пушку калибра 30 мм.

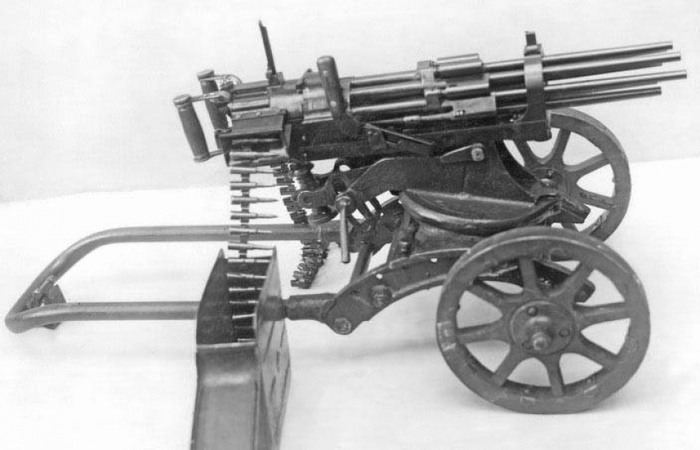

Пулемет Слостина.

Благодаря тульскому КБП и конструкторам В.П. Грязеву и А.Г. Шипунову моряки получили корабельную зенитную установку АК-630, немного позже на ее базе будет создана авиационная пушка ГШ-6-30. Эта пушка имела скорострельность в 4-5 тыс. выст/мин, что вместе с калибром было более чем достаточно для поражения большинства целей, с которыми работают истребители. Почти одновременно с 30-миллиметровой пушкой было создано орудие меньшего калибра ГШ-6-23 (23 мм). Это уже была изначально авиационная пушка со скорострельностью до девяти тысяч выстрелов. Оба тульских оружия, и ГШ-6-30, и ГШ-6-23 имеют газовый двигатель для вращения блока стволов, но различаются стартером: на первой пушке он пневматический, на второй – пиротехнический.

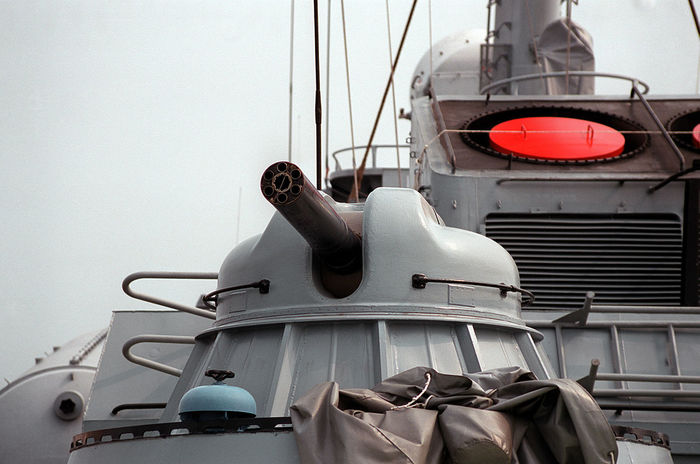

АК-630.

ГШ-6-30.

ГШ-6-23.

В конце 60-х были начаты работы по многоствольным пулеметам. Это были четырехствольные ГШГ (тульское КБП) под патрон 7,62х54R, дающий до 6 тыс. выстрелов в минуту и ЯкБ-12.7 (ЦКИБ, конструкторы П.Г. Якушев и Б.А. Борзов) под патрон 12,7х108 мм, со скорострельностью 4-4,5 тыс. выст/мин. Оба пулемета предназначались для использования на вертолетах. В частности, ЯкБ-12,7 устанавливался на ряд модификаций Ми-24 в подвижной установке.

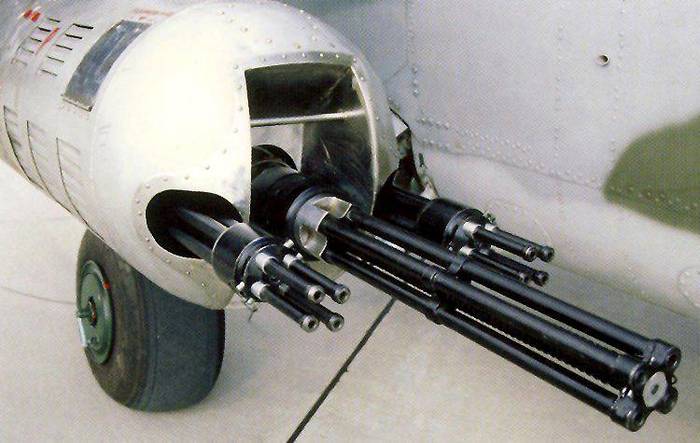

Четырехствольный пулемет ГШГ и ЯкБ (По краям ГШГ в Центре ЯкБ).

Многоствольные системы оружия не заканчиваются на схеме Гатлинга. Есть и другая, чуть менее популярная и менее известная схема – система Гаста. В 1917 году немецкий оружейник К. Гаст совместил в одном пулемете автоматику с коротким ходом ствола и многоствольность. Его пулемет под названием Gast-Maschinengewehr Modell 1917 калибра 7,92 мм работал по следующему принципу: один из двух стволов, откатываясь после выстрела, через специальный кронштейн заряжал второй ствол и наоборот. На испытаниях пулемет Гаста разогнался до 1600 выстрелов в минуту.
Пулемет Гаста.

В 1965 году конструкторы тульского КБП создали свой вариант оружия по схеме Гаста – ГШ-23. Ей оснащались различные типы самолетов и вертолетов. Причем как в варианте курсового вооружения (МиГ-23, Су-7Б и др.), так и для установки на подвижные стрелковые установки (Ту-95МС, Ил-76 и др.). Что интересно, несмотря на меньшую скорострельность (до 4 тыс. выстрелов в минуту), чем у шестиствольной ГШ-6-23, ГШ-23 оказалась в полтора раза легче – 50,5 кг против 76.

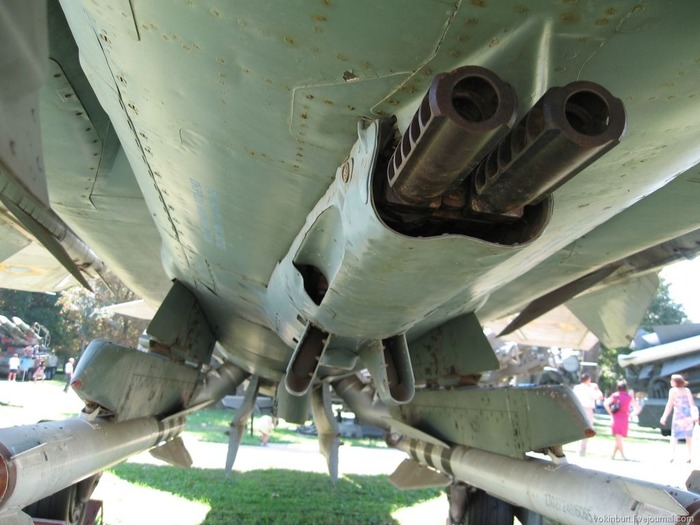

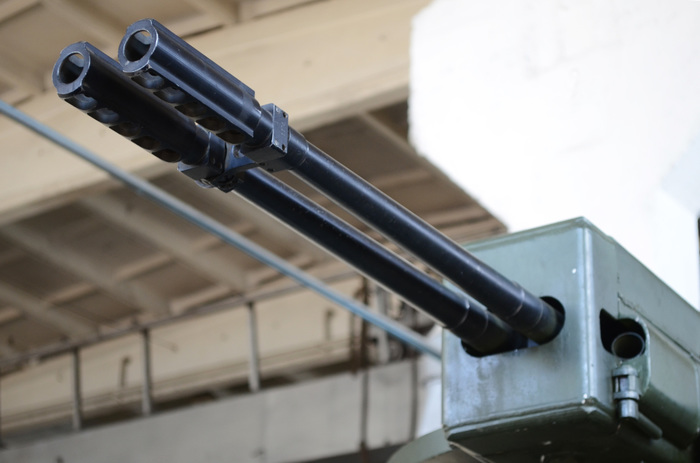

ГШ-23.

В конце 70-х специально для создававшегося тогда штурмовика Су-25 была сконструирована пушка ГШ-30-2, также сделанная по схеме Гаста. Ее два ствола выдают всего три тысячи выстрелов, но это компенсируется калибром 30 миллиметров. Позже была создана версия пушки с более длинными стволами, предназначенная для установки на вертолетах Ми-24П.

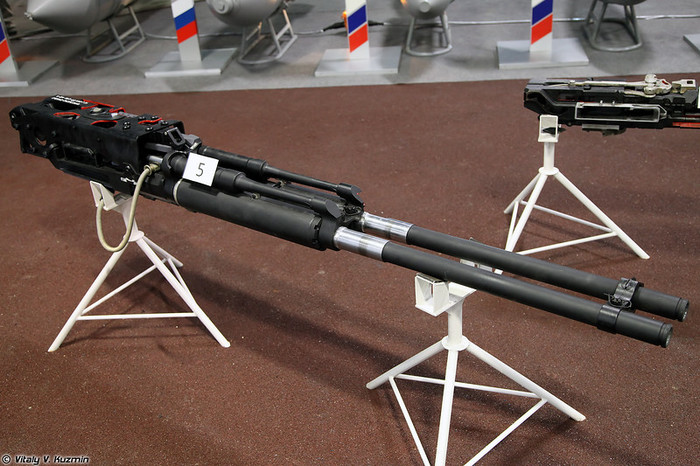

ГШ-30-2.

В следующем году системе Гатлинга исполнится 150 лет. Схема Гаста немного моложе. В отличие от своих предшественников – митральез – эти системы активно используются и никто пока не собирается от них отказываться. Одновременно с этим, уже продолжительное время у многоствольных систем не было значительных приростов скорострельности. У этого есть две основные причины: во-первых, для очередного повышения темпа стрельбы нужны новые материалы и технологии. Американцам, к примеру, уже пришлось столкнуться с заеданиями имевшихся тогда звеньевых снарядных лент. Во-вторых, смысла еще разгонять пушки или пулеметы, откровенно говоря, немного: плотность огня вырастет исключительно вместе с расходом боеприпасов.
