Qingping Air Monitor Lite (модель CGDN1) - уже вторая версия датчика воздуха от компании, ранее известной как «Cleargrass». Новый монитор имеет более компактный корпус, дисплей и отличный от модели CGS1 набор датчиков. Пока Qingping Air Monitor Lite продается только на китайских интернет-площадках по цене ~$75. В России официальные продажи могут начаться позднее в 2021 году.

Монитор необходим, чтобы понимать параметры качества воздуха: концентрацию CO2, количество твердых частиц, температуру, влажность и другие. Только имея необходимый объем данных с помощью таких бытовых приборов, как очиститель, увлажнитель, мойка воздуха или бризер, можно эффективно работать над их улучшением.

Но, даже без наличия дополнительных бытовых приборов или возможности автоматизации подобных процессов, полезно знать, чем мы дышим и иметь возможность оперативно принять меры. Например, концентрация диоксида углерода (углекислый газ) в доме, квартире или офисе влияет на наше самочувствие, может вызывать головную боль и чувство усталости. Если в помещении без притока свежего воздуха находится несколько человек, то содержание углекислого газа в нем увеличивается в алгебраической прогрессии. В таком случае поможет даже элементарное проветривание.

Ультрадисперсные частицы PM2.5 и PM10 — это частицы размером менее 10 и 2,5 микрометров, соответственно, которые могут быть причиной аллергии, заболеваний сердечно-сосудистой и дыхательной системы. В реальности в помещениях большая часть подобных частиц — это тонкодисперсная пыль. А частицы менее 2,5 микрометров (РМ2.5) легко проникают сквозь биологические барьеры и поэтому представляют наибольшую угрозу для организма.

Температура и влажность — два важных показателя, влияющих, в первую очередь, на комфорт человеческого тела. В зимний и летний периоды параметры их нормы отличны и взаимозависимы.

Набор датчиков внутри монитора весьма достойный. Температуру и влажность измеряет датчик швейцарской компании Sensirion. Количество мелких частиц PM10 и PM2.5 измеряет лазерный датчик от компании PlanTower. А наиболее востребованный индекс содержания углекислого газа измеряет датчик SenseAir S8 одноименной компании из Швеции или Sensirion (видимо, в зависимости от партии). Датчики этих производителей зарекомендовали себя как точные и надежные. Информацию о датчиках по запросу предоставил производитель.

Устройство поставляется в небольшой картонной коробке с указанием 4 датчиков, которые измеряют 5 параметров воздуха в реальном времени. Внутри упаковки находится сам монитор качества воздуха, кабель USB Type-C и руководство пользователя на китайском и английском языках. Блок питания в комплекте не поставляется. Для работы потребуется адаптер 5В 1А.

Всю лицевую сторону занимает монохромный OLED дисплей с разрешением 160×128 пикселей. Сверху расположена сенсорная полоса управления. Сзади, за декоративной решеткой, отверстия для подачи и выдувания анализируемого воздуха. А также порт для зарядки и кнопка включения. Снизу только нескользящее силиконовое основание c QR-кодом для подключения к Apple HomeKit.

Сразу после включения Air Monitor Lite вы увидите на дисплее параметры воздуха в помещении. С помощью сенсорной панели можно листать их вправо и влево. Над экраном расположен цветной индикатор, который сигнализирует о статусе выбранного для отображения датчика. Он меняет цвет в зависимости от получаемых данных. Это очень удобно, т.к. вы сразу понимаете, если значения вышли за пределы нормы. Из-за малых габаритов монитора на экране может отображаться только один из параметров.

Помимо значений параметров воздуха на дисплее есть индикатор статуса подключения к WIFI сети, заряда аккумулятора и наличия внешнего питания. Производитель заявляет, что емкости встроенной батареи хватит на 7 часов работы монитора. Но это время можно продлить, если настроить отключение дисплея. Это делается в настройках устройства через приложение Xiaomi Mi Home. Здесь же можно настроить автоматическое отключение дисплея в ночное время и включение утром в заданный час, если он мешает вашему сну. Также дисплей можно активировать и отключать с помощью кнопки включения сзади. А долгое ее нажатие выключит устройство совсем.

При подключении монитора к приложению Xiaomi Mi Home на экране плагина будут отображаться текущие и исторические данные каждого из параметров воздуха. Их можно просмотреть за последние 24 часа или 30 дней. В подсказке к каждому из параметров можно найти градацию и соответствующий световой индикатор. Для температуры и влажности значения нормы варьируются в зависимости друг от друга.

Монитор может участвовать в автоматизации умного дома. Он работает как условие по каждому из отслеживаемых параметров воздуха. Т.е. вы можете создать сценарий, когда при превышении значений CO2 автоматически включается бризер, при падении влажности — увлажнитель, кондиционер при определенной температуре или очиститель при наличии в воздухе пыли. Кроме того, этот монитор работает и как Bluetooth шлюз для других устройств умного дома, например, сейфа или дверного замка.

Apple HomeKit определяет монитор как 4 отдельных датчика: качества воздуха, углекислого газа, температуры и влажности. Эти параметры могут быть добавлены в сценарии или присылать на ваше устройство уведомления в случае превышения значений нормы.

К сожалению, в HomeKit невозможно увидеть графики параметров за прошлый период. Также нельзя настроить работу дисплея по расписанию.

Мой опыт использования монитора воздуха Qingping Air Monitor Lite оказался положительным. В первую очередь, мне понравился компактный корпус, у него отличный не слишком яркий дисплей с понятным цветовым индикатором и хороший набор датчиков. Новый монитор воздуха оказывается самым доступным датчиком CO2, который работает с Apple HomeKit и Xiaomi Mi Home, имеет возможность удаленного отслеживания параметров и участия в автоматизированных сценариях.

Видеообзор с парой простых экспериментов для любителей слушать, а не читать ;)

Продолжаю пост про свою интеграцию xiaomi в загородный дом выходного дня. Подчёркиваю именно выходного дня.
У меня каркасник . И как всякий каркасник, для него важно поддерживать минимально допустимую температуру ( имею ввиду, что всплески зимой каждое воскресенье от -15 до +25 не идут ему на пользу) . Умный дом для этого и затевался. А вот потом, я оброс не очень на первый взгляд необходимыми сервисами.

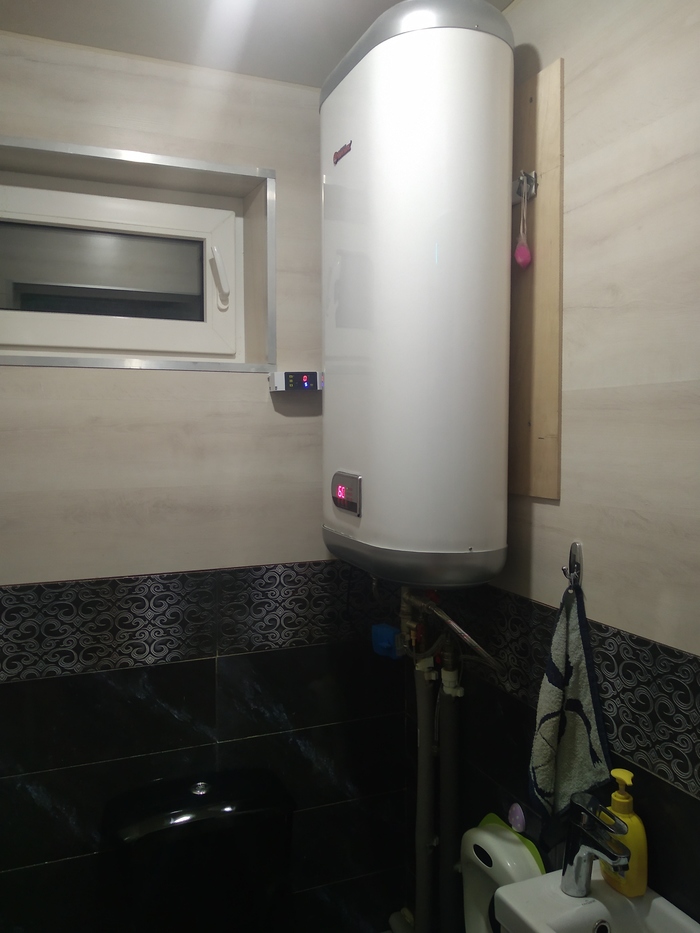

Первая такая вещь - это автоматизация бойлера.

На первый взгляд сложностей тут не должно быть. А нет) Бойлер не имеет механических кнопок. Подав напряжение с умной розетки я просто смотрю на индикатор питания. Бойлер не включается. Я нашел только одно решение - это имитировать нажатие клавиши включения( я понимаю, что оно не элегантное) другого не придумал. Для этого я подключил реле задержки к той же умной розетке , а клеммы управления соединил с кнопкой включения бойлера.
По факту, так можно включать любое устройство не имеющее механического тумблера. Очень удобно включать его удаленно при выезде из дома на дачу. А также отключать автоматически на ночь.

Печка и умный дом .

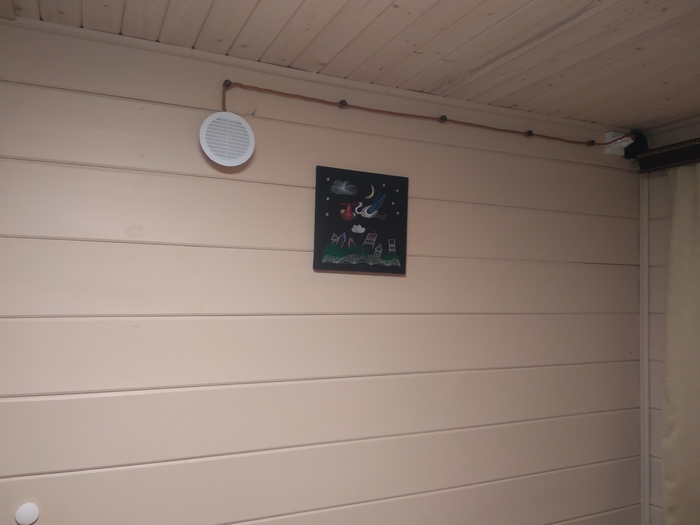

Систему розжига я пока не запилил) , а вот тепло из короба вокруг печной трубы, я забираю при помощи умного дома.

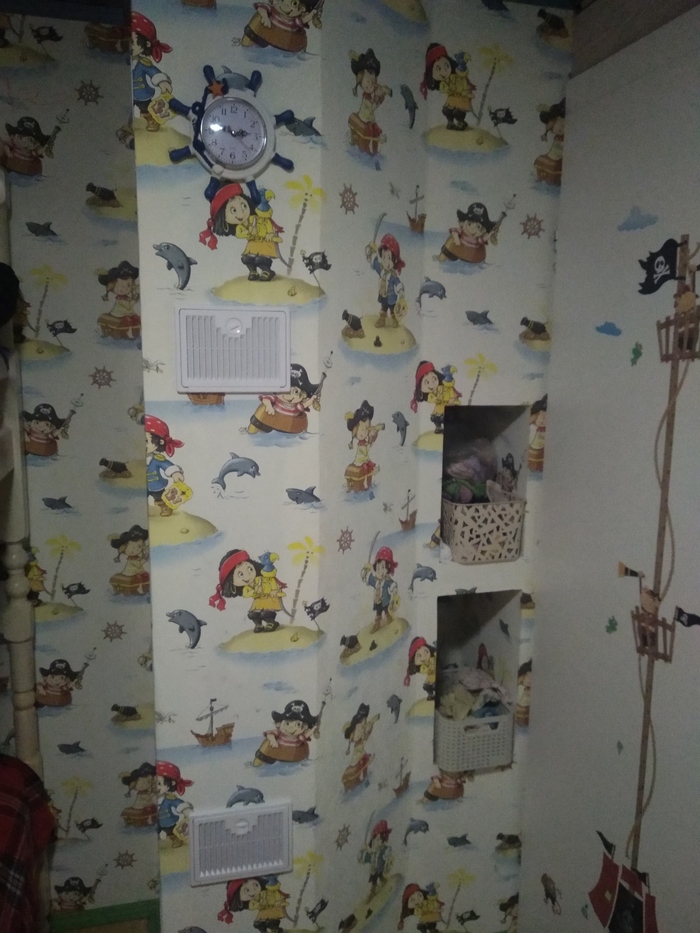

Это короб вокруг трубы в детской на втором этаже:

Я забираю из него тепло в спальню при помощи вентилятора.

Когда температура в детской поднимается больше 25 , то включается вентилятор. ( На самом деле режимов работы несколько . Это самый простой. )

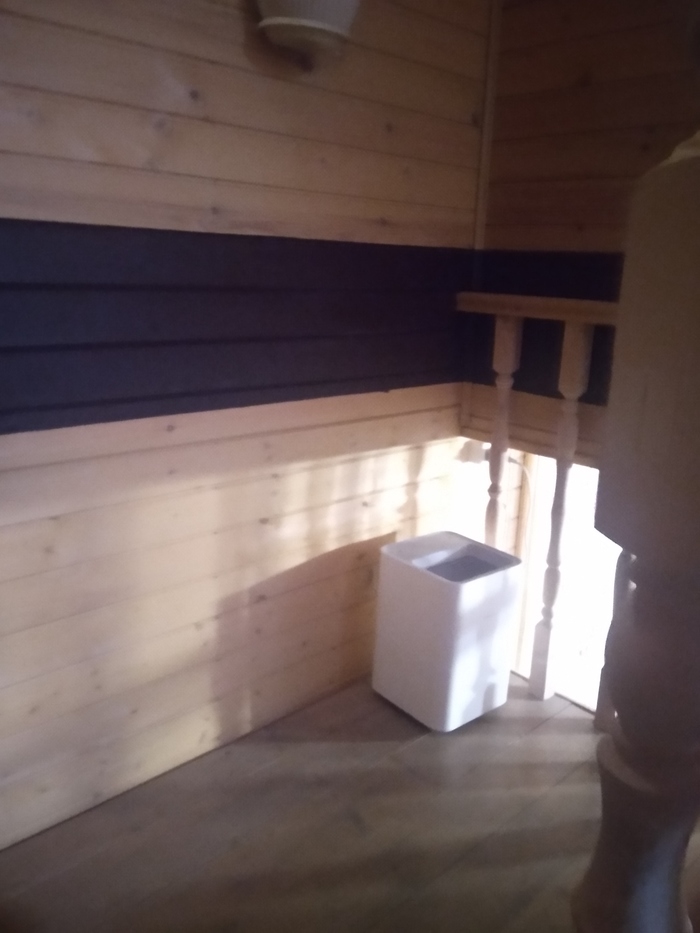

Увлажнитель.

Увлажнитель включается автоматически при достижении минимальных 45% влажности в доме . Единственный огромный минус. Мне приходится раз в 1.5 месяца чистить его внутренности.

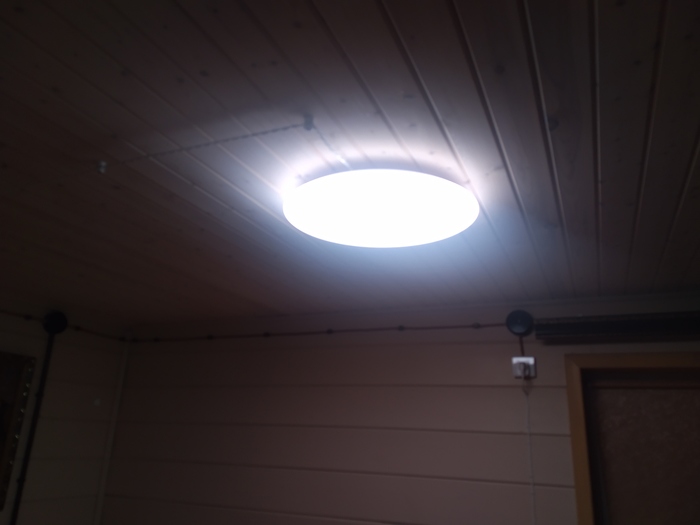

Свет в спальне.

Установил светильник от xiaomi. Очень доволен. Куча режимов работы. Имитирую присутствие в доме при помощи него. Один огромный минус. Нужно сразу организовывать крепление для пульта. Дети потеряли его сразу.( Нашли через месяц) Я установил стандартную кнопку mija на стену. Три режима. Яркий свет. Мягкий свет. Выключено.

По поводу симуляции присутствия в доме.
у меня установлены лампы в туалете , на втором этаже в спальне , на веранде и освещение периметра.
Эфект действительно есть. Соседи путаются дома я или нет)

Осталось ещё несколько моментов. Подумаю как лучше рассказать.

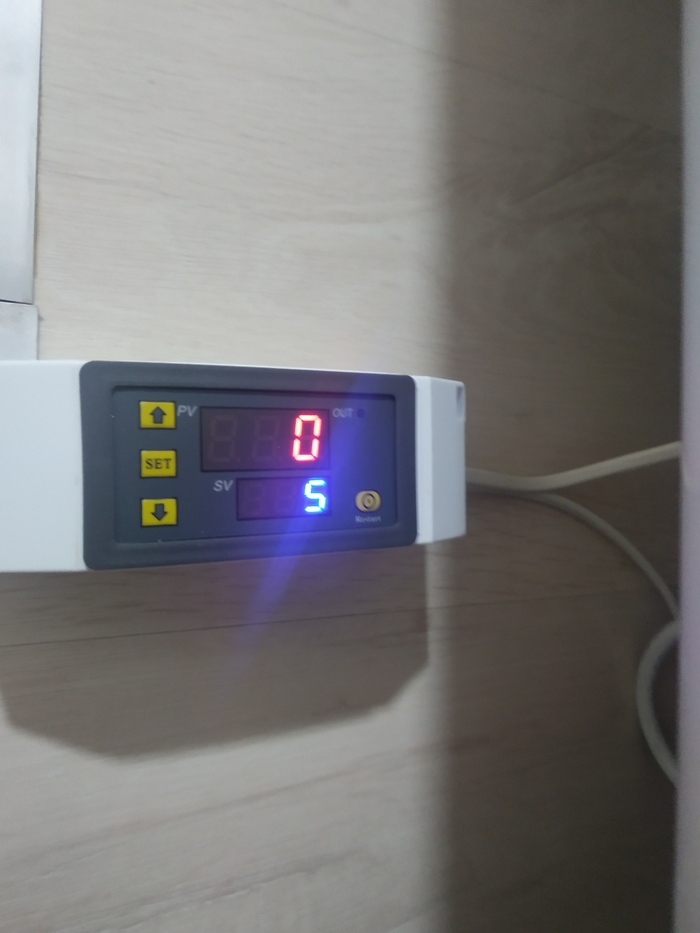

реле задержки для бойлера :
https://a.aliexpress.com/_eNBmri

Часть 1.(вылетает приложение)
По просьбе моих немногочисленных подписчиков. Обзор моего умного дома.
Основная цель была - запуск и консервация дома по нажатию кнопки.
Использовались модули xiaomi mija и aqara, а так же сторонние приблуды.

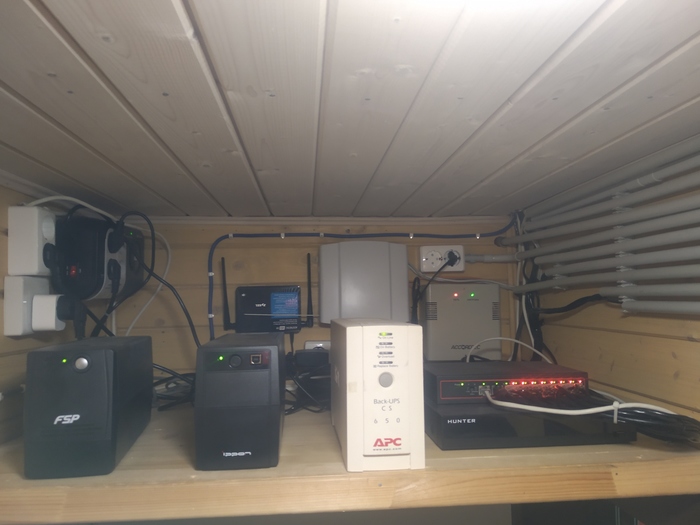

Это сердце моего умного дома))
Охранная сигнализация, видеонаблюдение,
роутер,
бесперебойники.

Это сам шлюз. Находится за стенкой "серверной"

Находится он за стенкой "серверной" и висит на одном из ИБП. Это обеспечивает 40 минут работы без внешнего питания.
Умный дом это программно аппаратный комплекс.

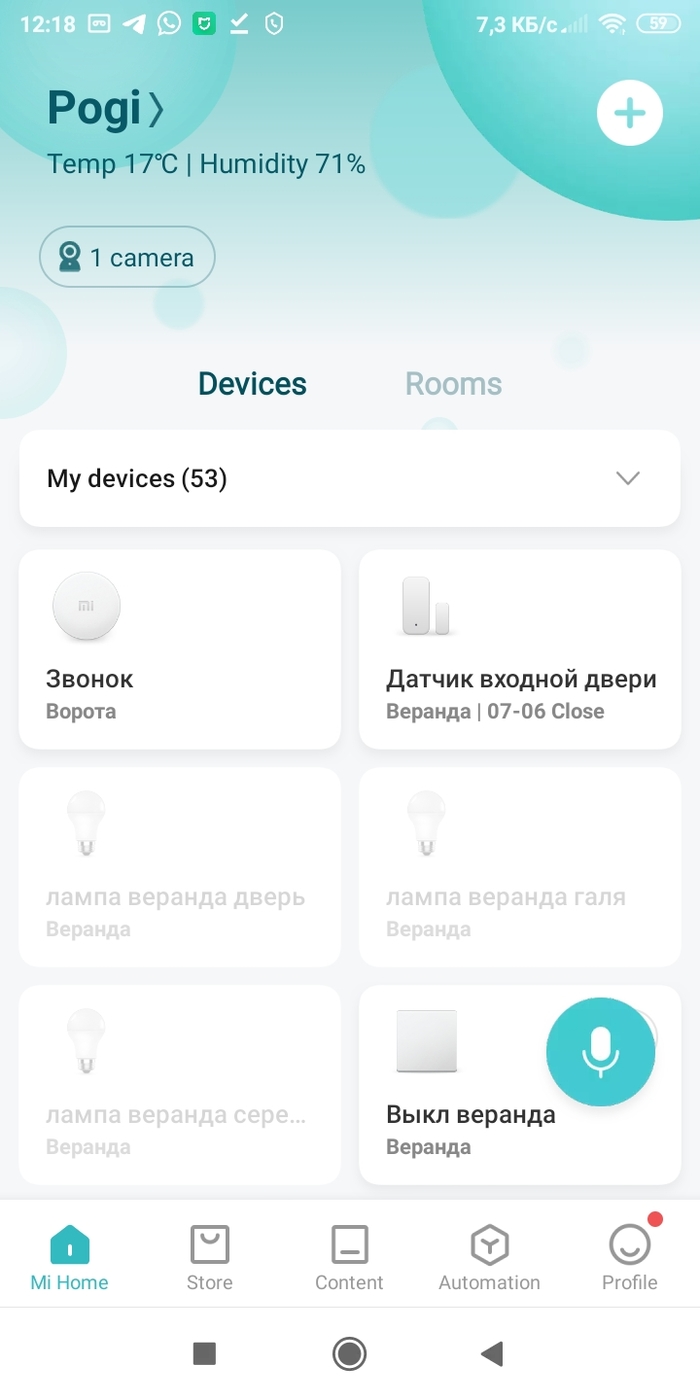

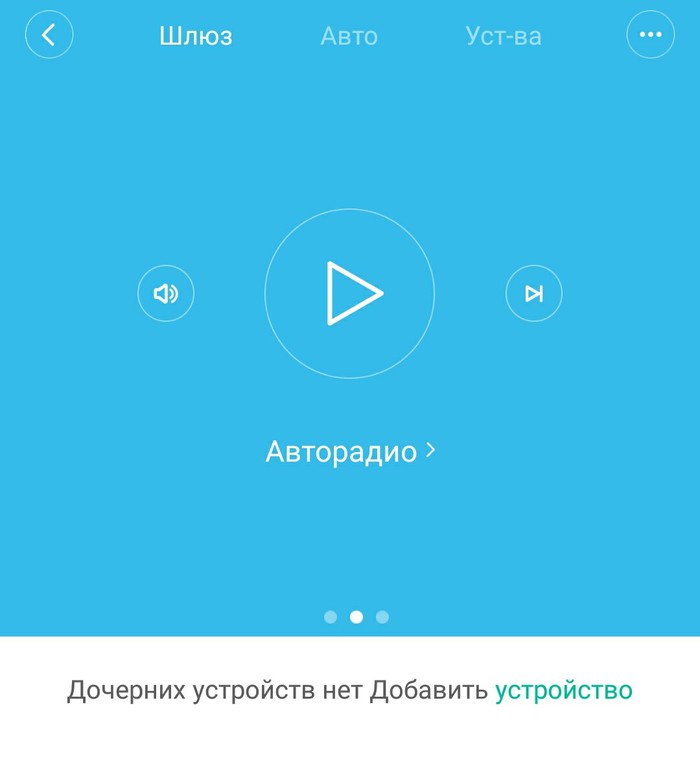

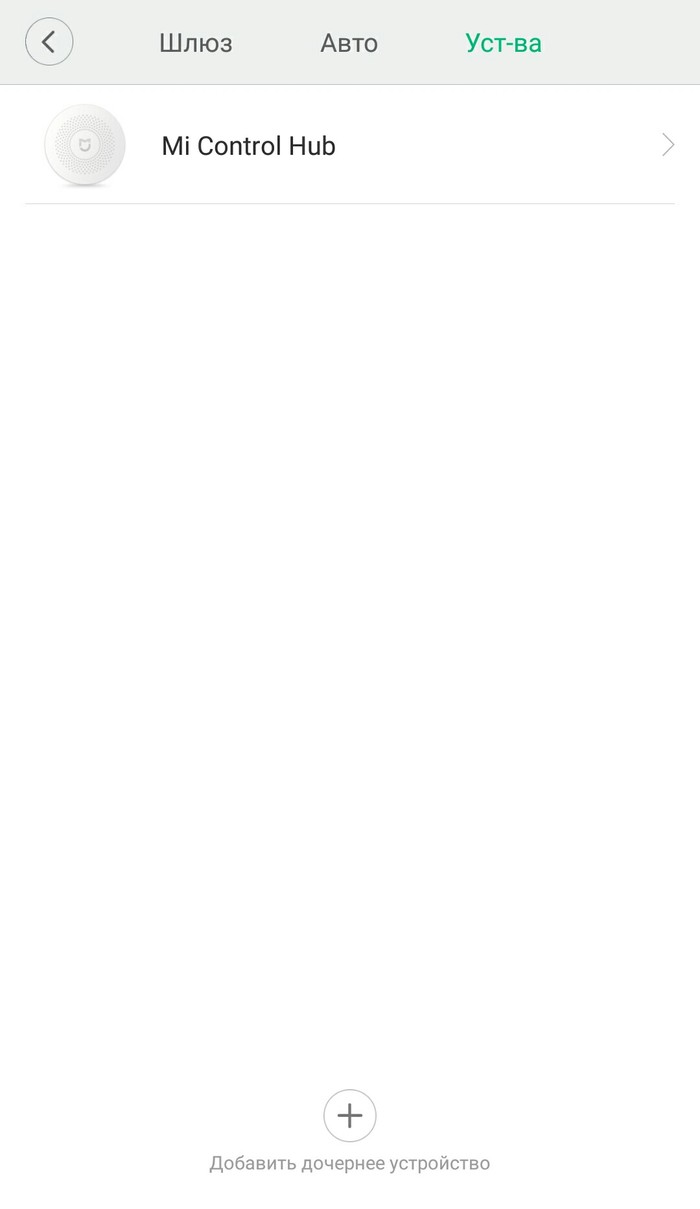

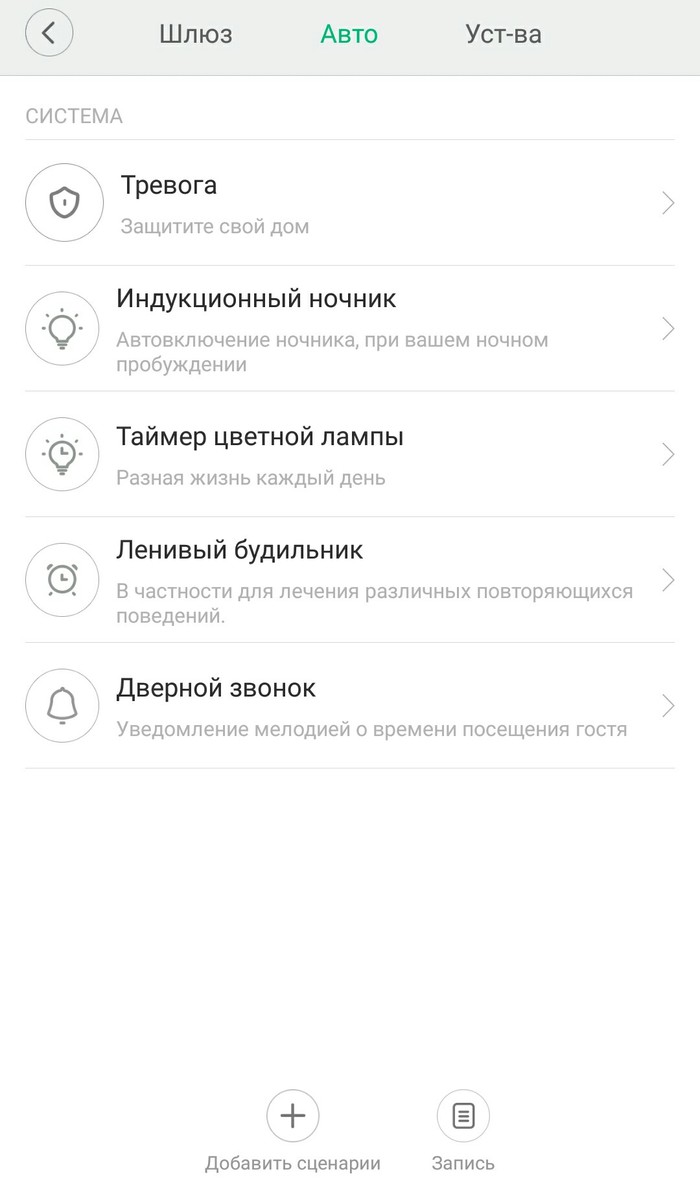

Интерфейс программной части miHome на моей Андроиде выглядит следующим образом

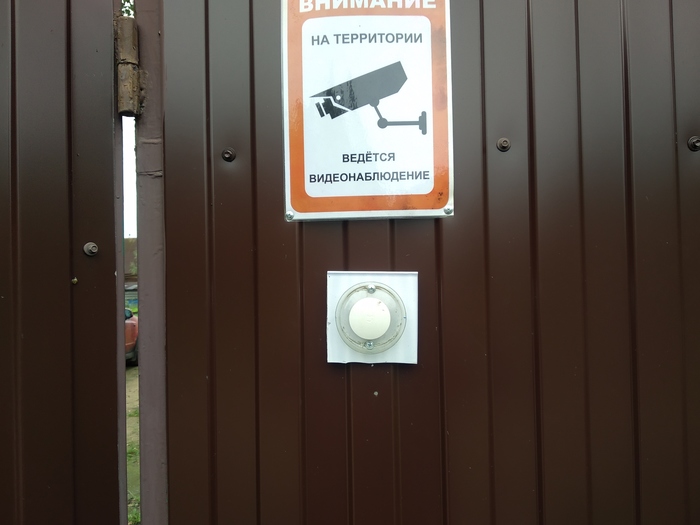

На фото кнопка которая знает три положения ( наджата один раз, два раза, зажата)
также можно испольозовать видеозвонок.

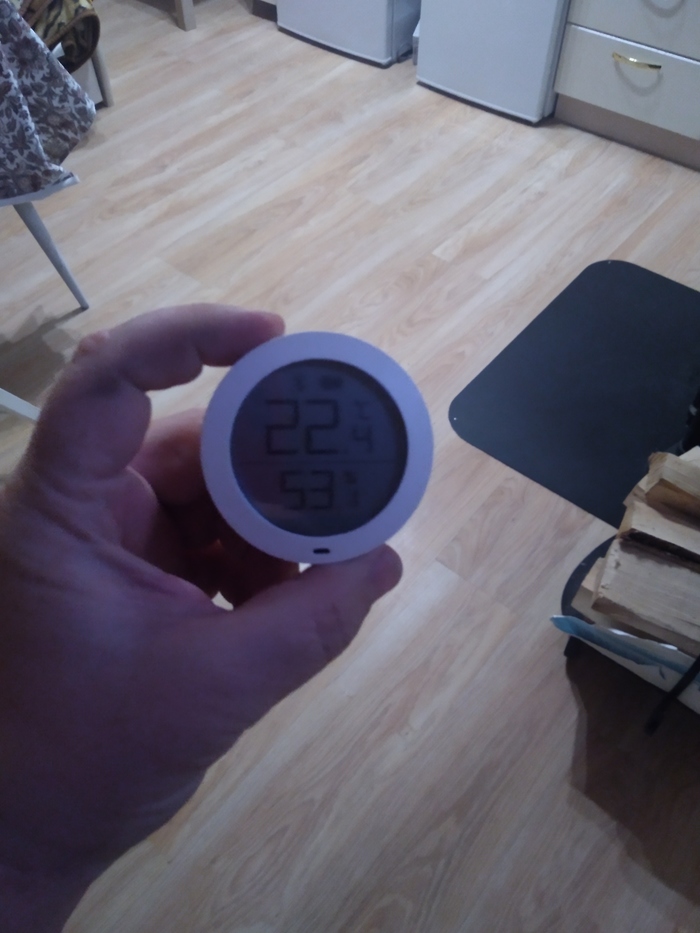

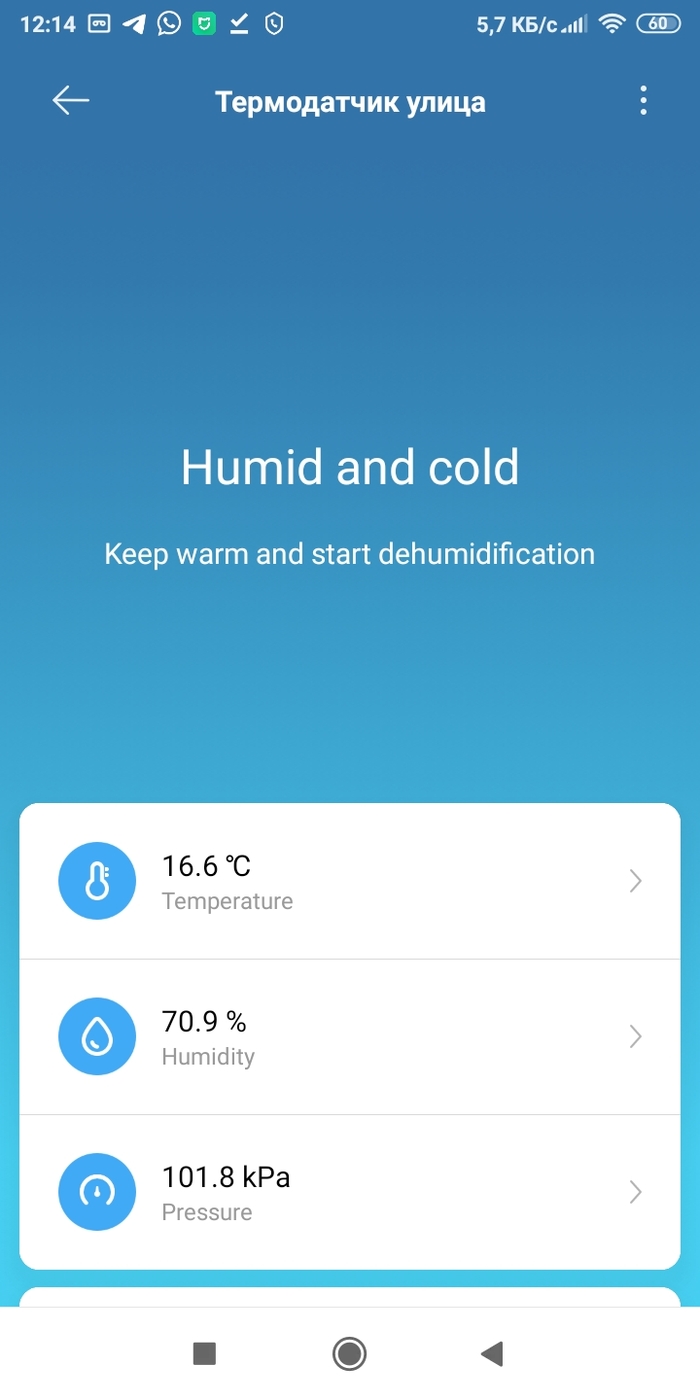

Внешняя температура. Это датчик температуры , влажности и давления.
Используется сейчас просто как градусник. Планирую прикрутить к нему полив газона.

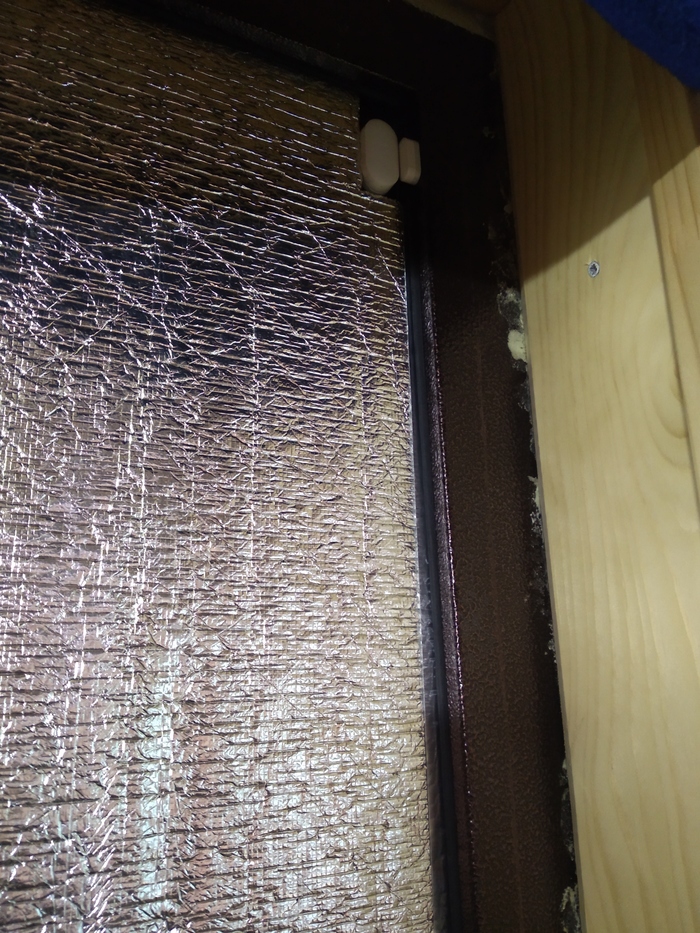

Входная дверь и дверь в "котельную " имеют датчики открытия.
Это герконовый датчик. В логах устройства он пишет свое последнее состояние.
Вы можете использовать похожие датчики как для дверного звонка, так и для функции охраны дома.
Если шлюз находится в режиме охраны, а датчик будет разомкнут, то произойдет шумовое и световое оповещение со стороны шлюза, а на телефон придет уведомление( опционально)

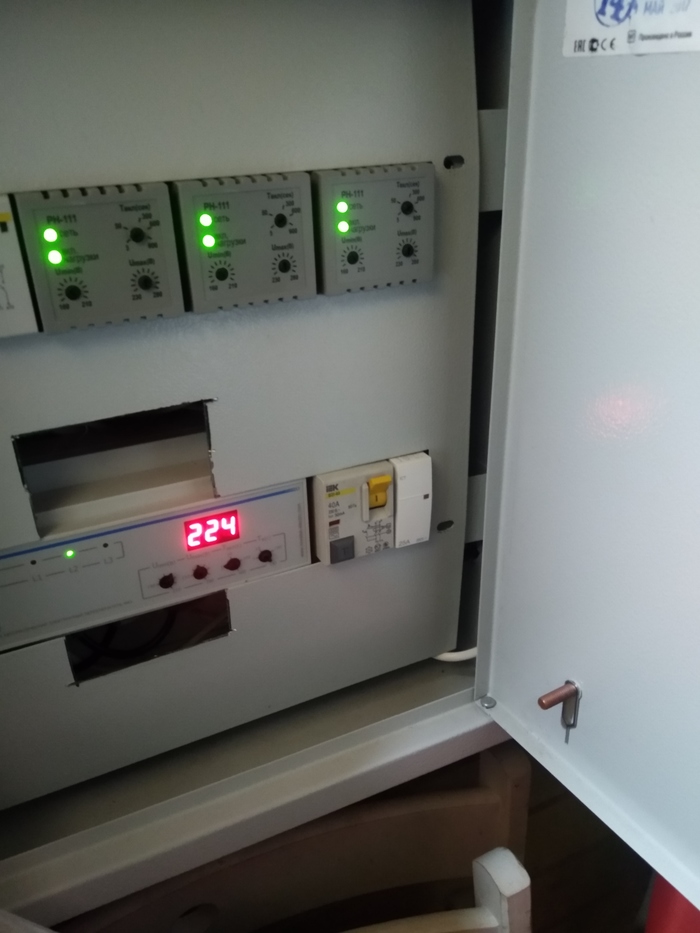

Информирование об отключении питания дома. Данный датчик я разобрал и подключил к одномодульному реле в щитке. При разрыве я получаю уведомление на телефон об отключении питания дома.

Это спаяный модуль рядом со щитком.

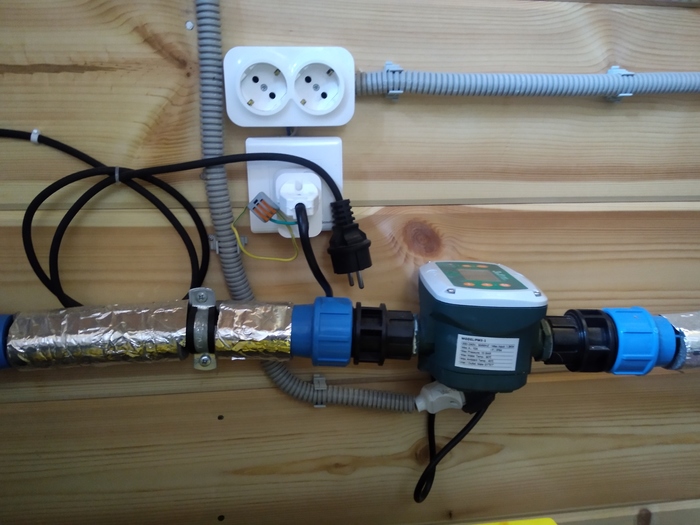

Ввод воды в доме.

На фото голова от насоса которая подключена к умной розетке.
это необходимо по ряду причин:
1. Вода в доме на ночь отключается автоматически.
2. Вода отключается при срабатывание датчика протечки.

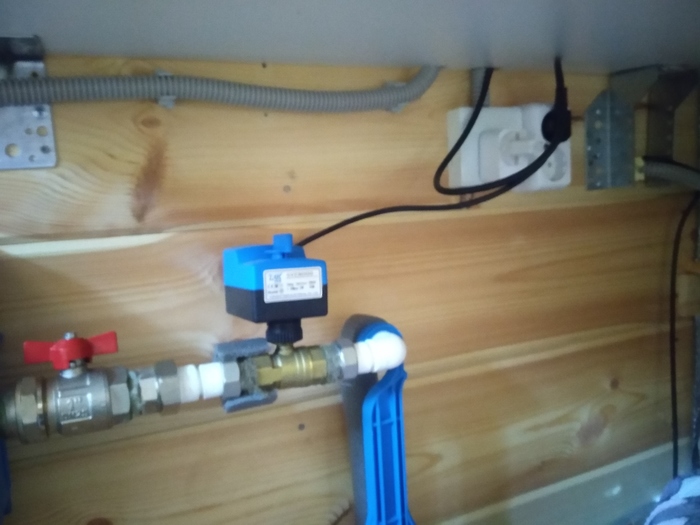

Защита от протечек.

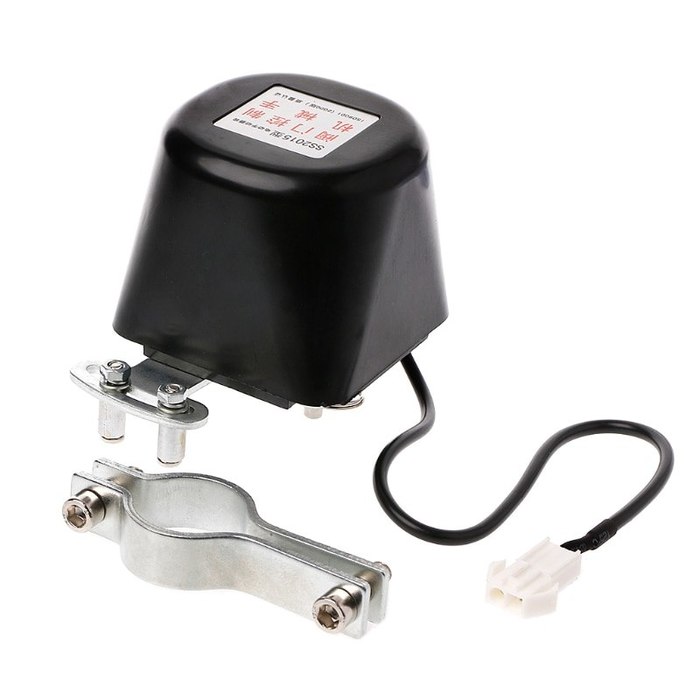

Запорный кран поворачивает умная розетка при срабатывание того же датчика протечек.

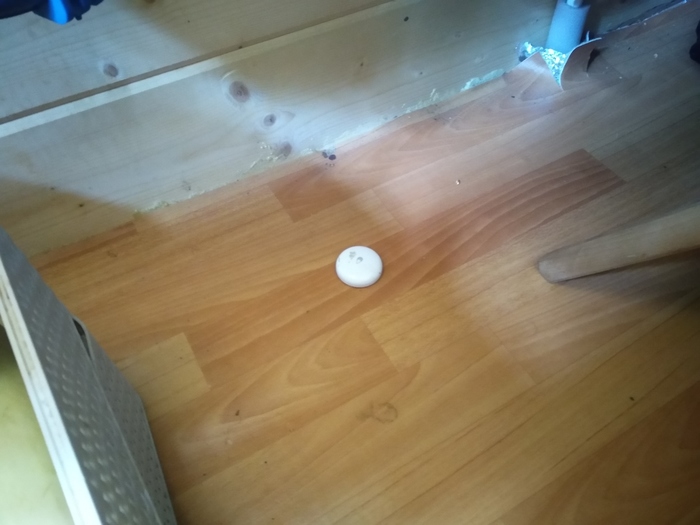

Сам датчик просто лежит на полу

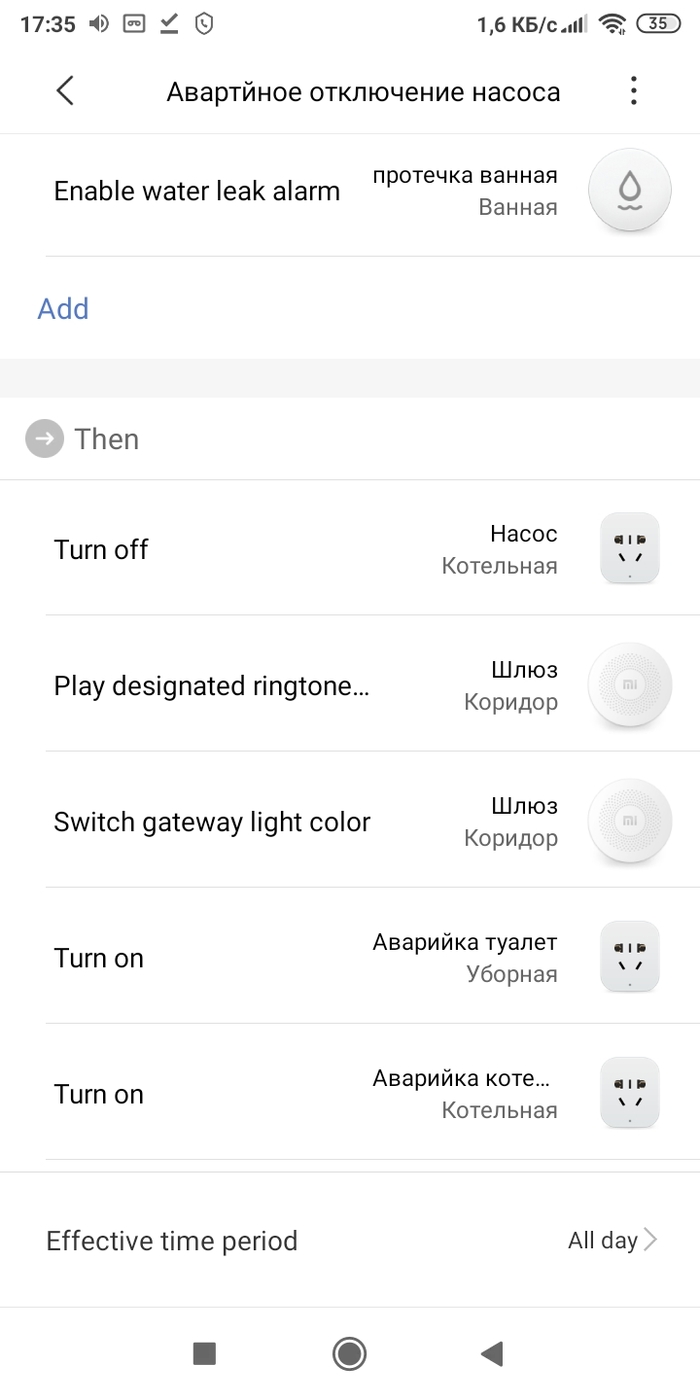

Алгоритм в miHome выглядит так.
Когда приходит сигнал от одного из трёх датчиков протечки( котельная, туалет, ванная) включаем:
сигнал на шлюзе звуковой.
меняем цвет шлюза на красный.
отключаем ввод воды в дом и
включаем два запорных крана( холодная и горячая вода )

Поддержание температуры.

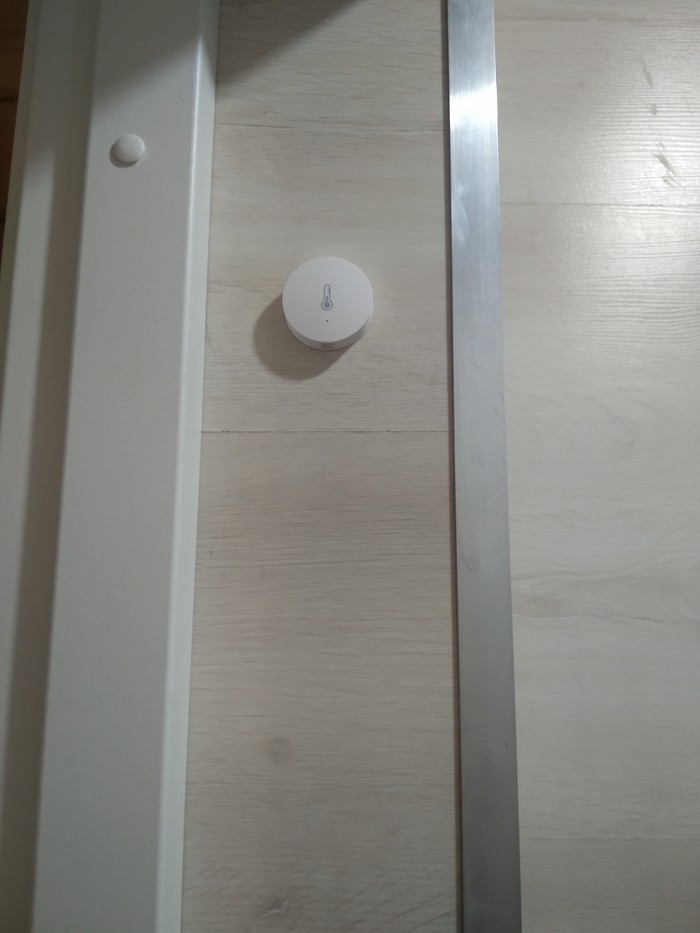

Во всех комнатах установлены термодатчики( только температура и влажность)

Они включают керамические термопанели. Данные панели греются максимально до 90 градусов и могут работать без выключения.
Умной дом тут работает в трех режимах:
1.Поддерживает 12 градусов ( это вариант когда дома нет никогО.
2. Поддерживает 22 градуса во всех комнатах.
3. Не работает так как лето.

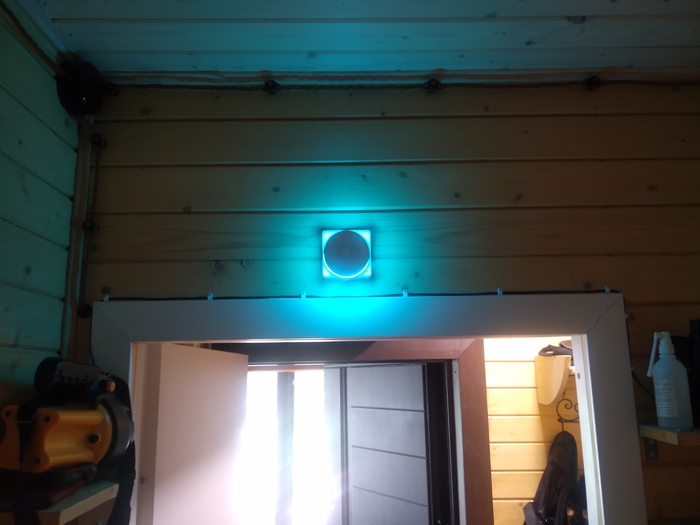

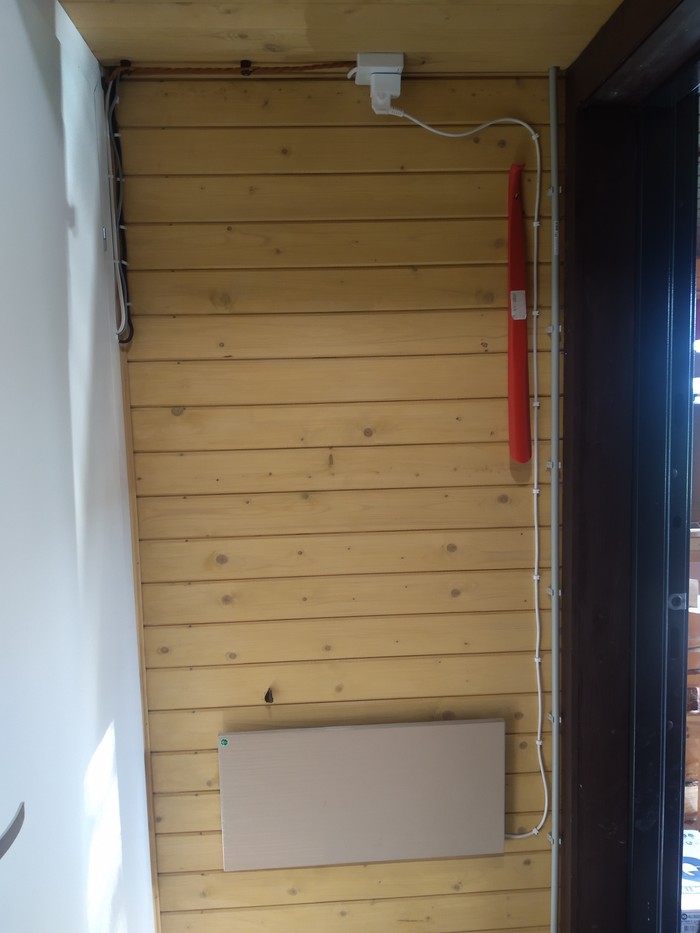

Так это выглядит в прихожей.

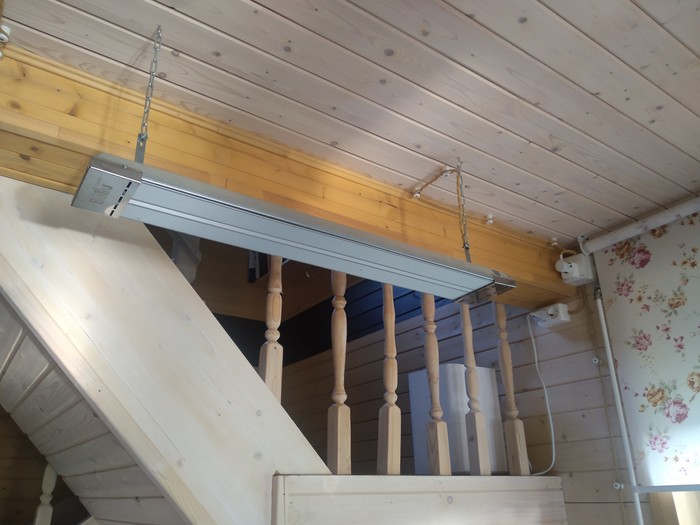

Для дополнительного нагрева и комфортного пробуждения гостей , есть обогреватель над гостевой кроватью.

Тут нужно сделать ремарку, что у меня есть алгоритм контрольного отключения данного обогревателя днём и ночью. Так как был случай, когда мы его забыли выключит((

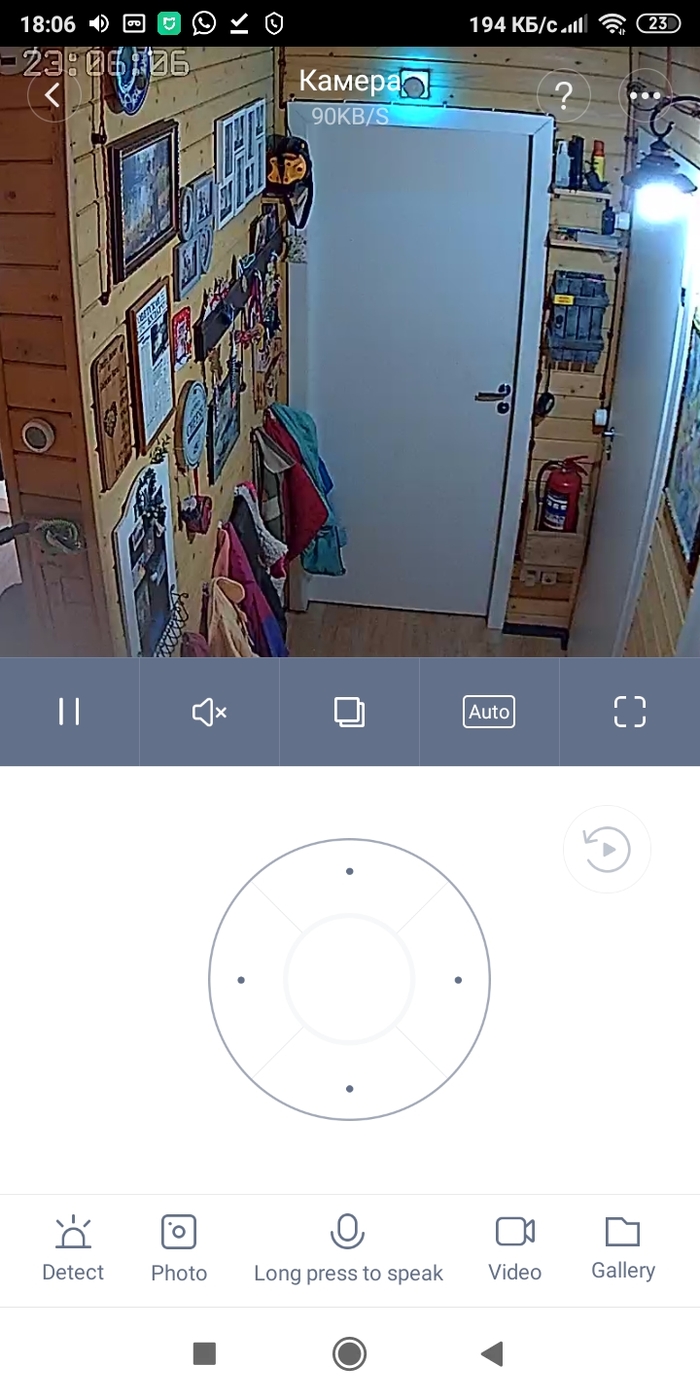

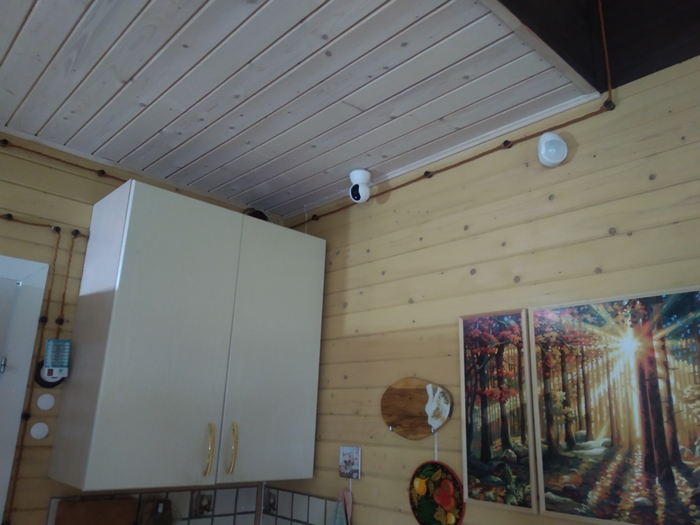

Внутренняя камера.

У Xiaomi я не нашел внешних камер под их брендами mija или aqara.
Может плохо искал или мне было не нужно. Внешнее наблюдение реализованно отдельной схемой.

Камера имеет возможность установки флешки. Используем как видео наяню.
Она имеет микрофон и динамик. Так же очень удобно , если ваша супруга не слышит телефон.

Всем привет!

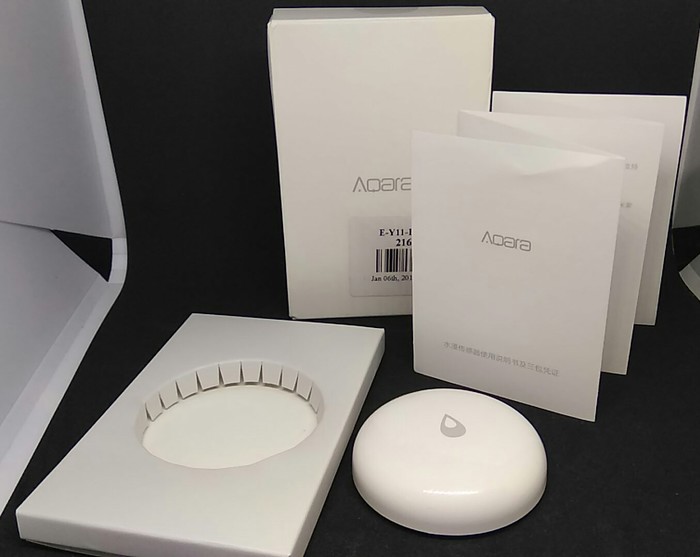

Наконец пришли долгожданные датчики протечки Aqara в количестве двух штук. Каждый датчик упакован в белую коробку с надписью Aqara сверху и перечнем технических характеристик снизу.

Комплект входит сам датчик с установленной батарейкой CR2032 и инструкция на китайском языке.

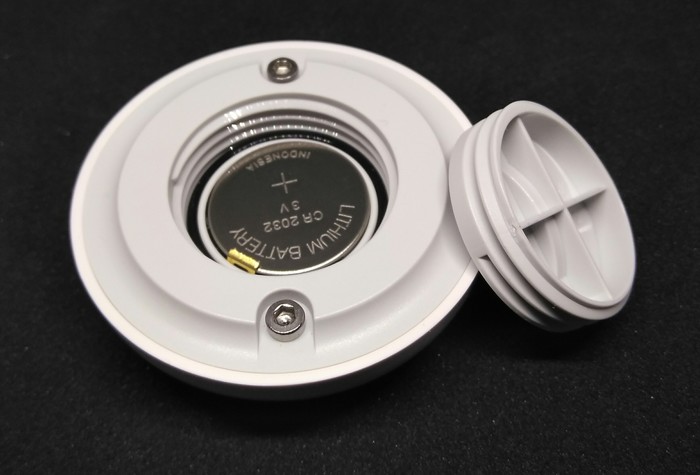

Диаметр датчика 50 мм, толщина 15 мм. На нижней стороне есть два контакта, с помощью которых определяется наличие воды и крышка отсека батареи. Сама батарея надёжно спрятана под завинчивающейся крышкой. Для обеспечения герметичности установлена резиновая прокладка.

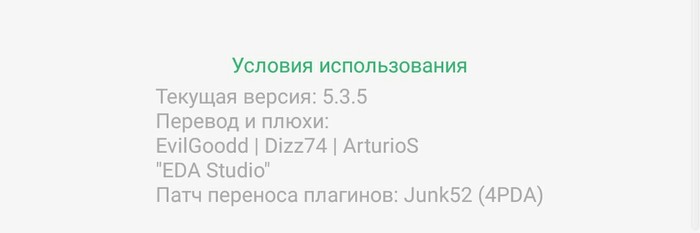

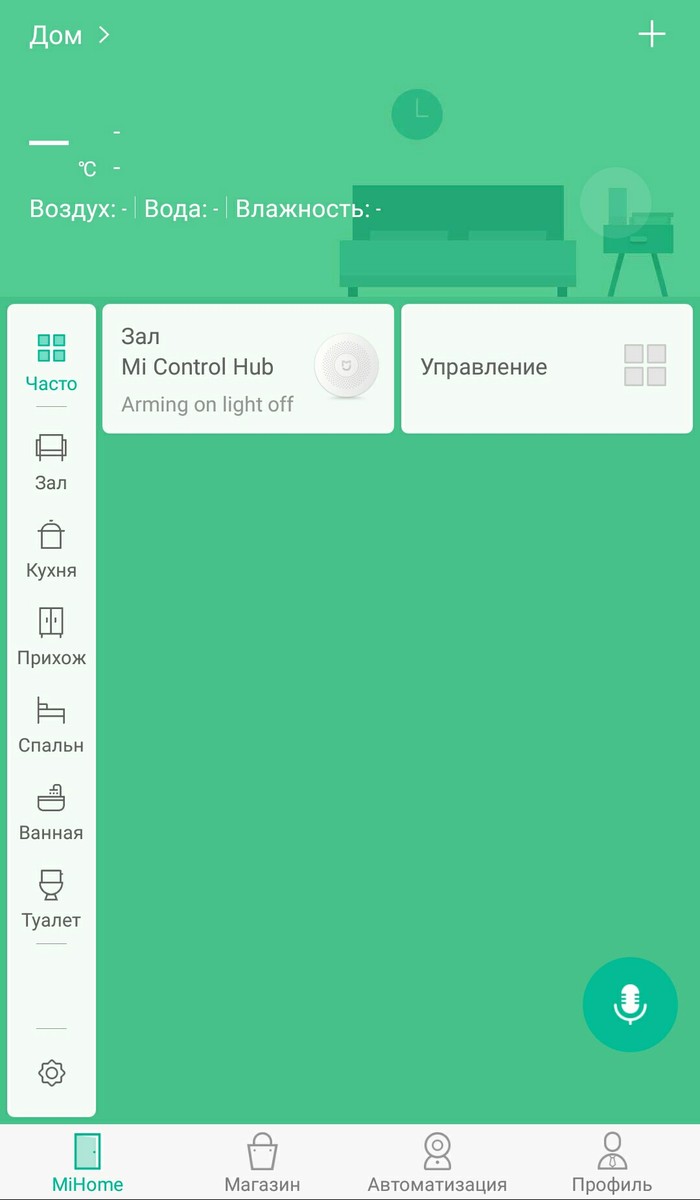

Программа MiHome обновилась с версии 5.1.39 сразу до версии 5.3.5. Я почитав известный форум обнаружил русифицированную версию от evilgoodd и установил её.

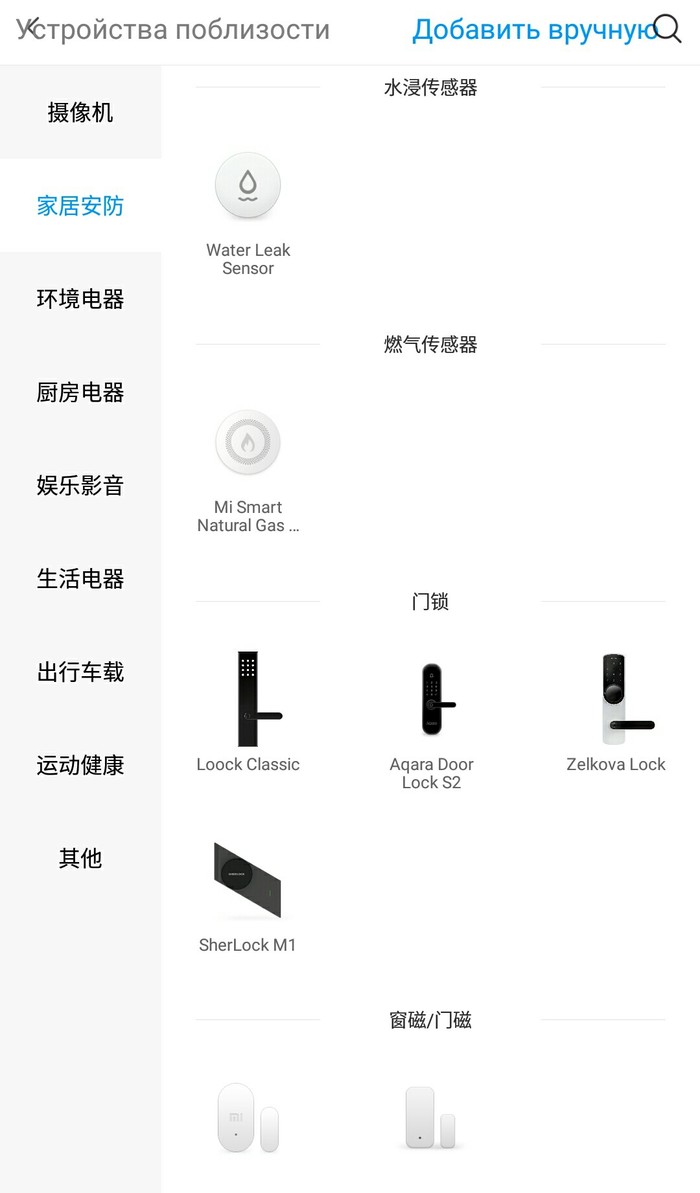

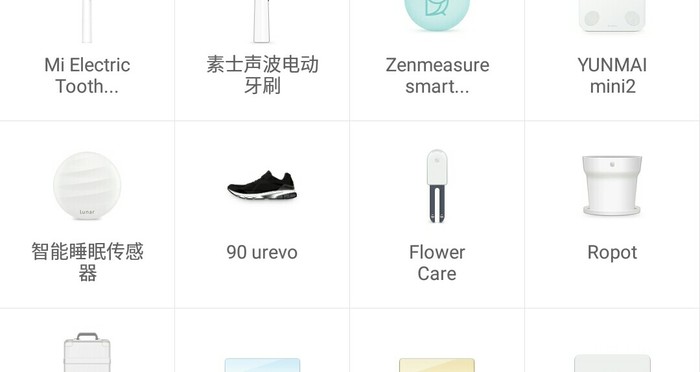

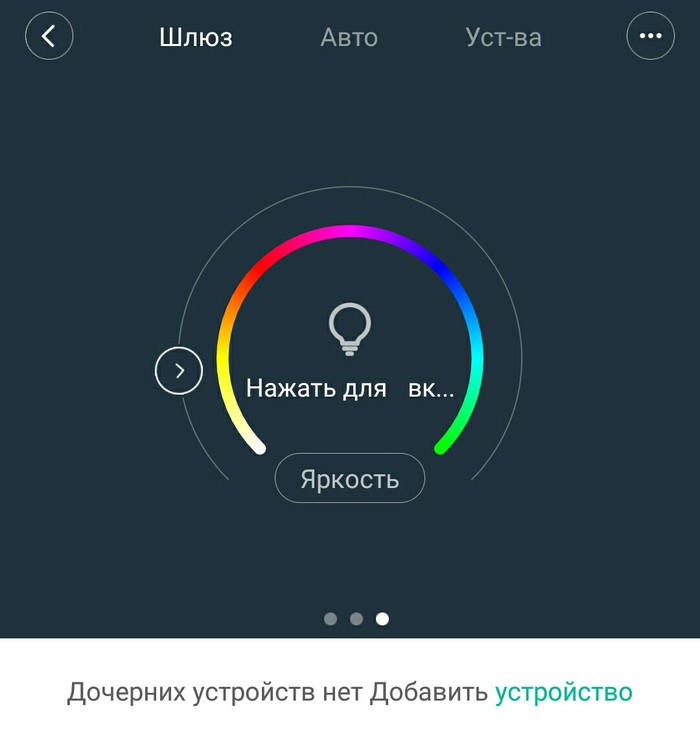

Хоть программа немного и изменилась, интеграция датчика в систему не составляет ни каких трудностей. Для подключения заходим в приложение MiHome и с главного экрана нажимаем "Добавить устройство". Далее нажимаем "Добавить вручную" и находим иконку нашего датчика.

Оказалось, что ещё не полностью русифицированная)), но это не страшно.

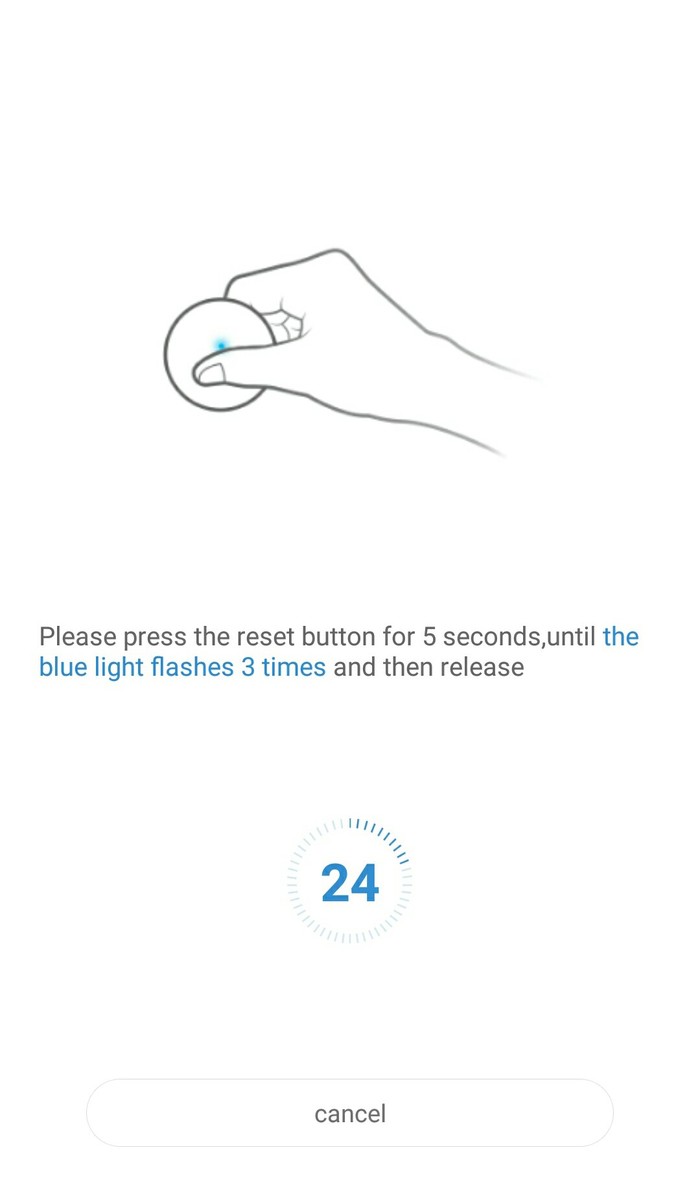

Выбираем наше устройство и следуем подсказкам на экране. В центре датчика, под значком капли, есть скрытая кнопка, её надо нажать и держать 5 секунд. После этого датчик переходит в режим сопряжения и подключается к шлюзу.

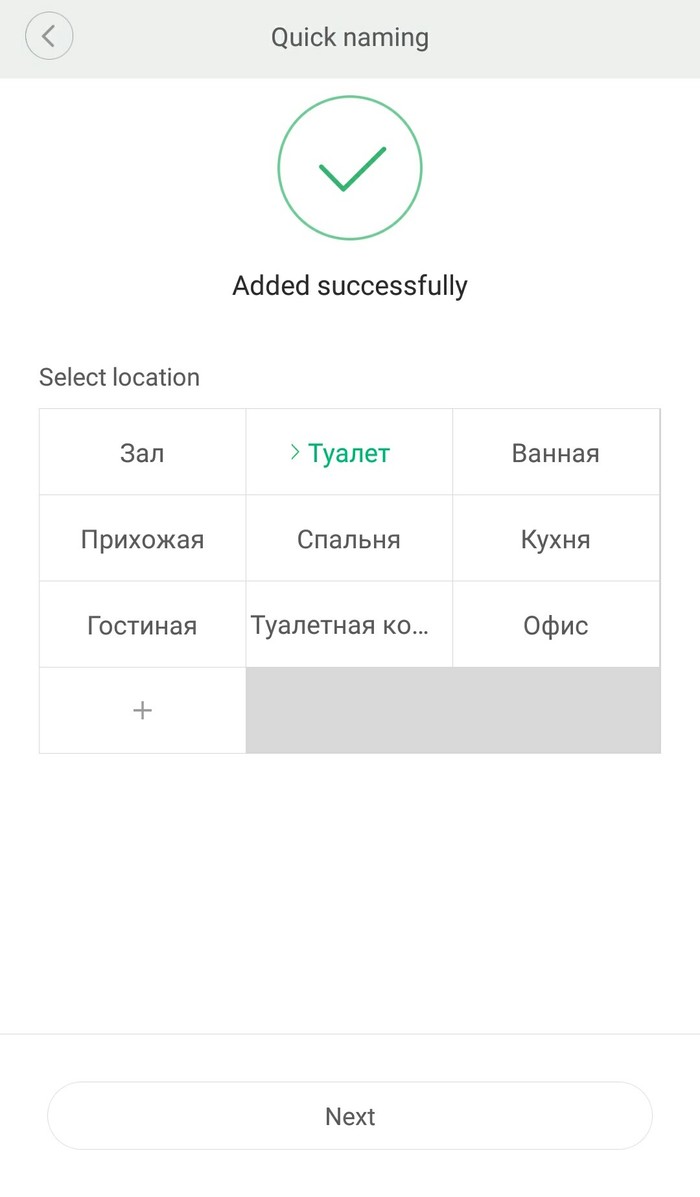

После этого определяем местоположение устройства

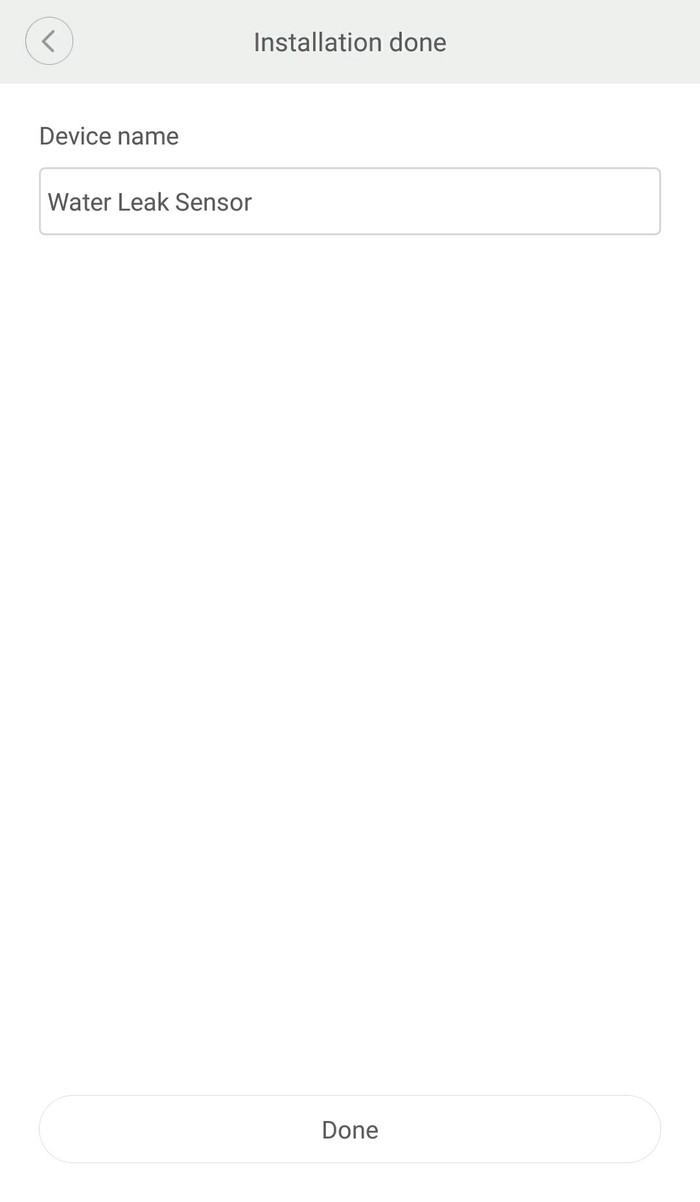

И задаём имя устройства

Для настройки сценариев в системе, у датчика есть два триггера: "сухо"и "затопление", они и дают старт сценариям.

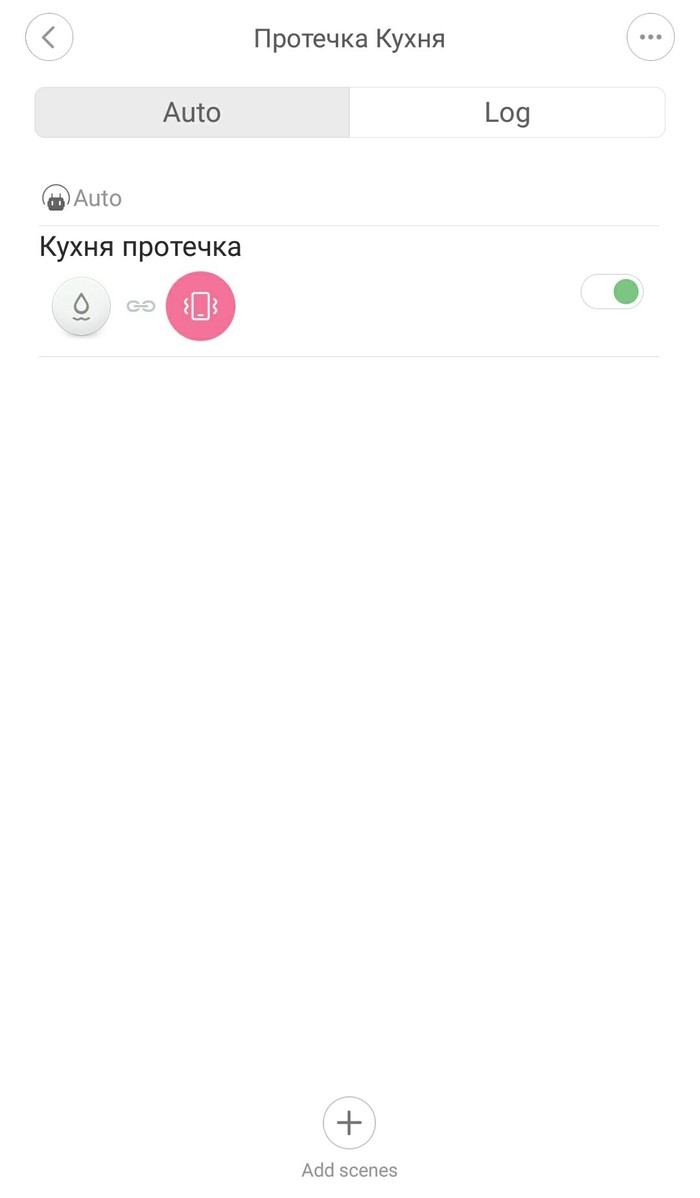

В интерфейсе плагина датчика есть всего две вкладки: "Автоматизация" и "Лог". В первой вкладке, содержатся все настроенные сценарии, во второй, пишется история срабатываний датчика.

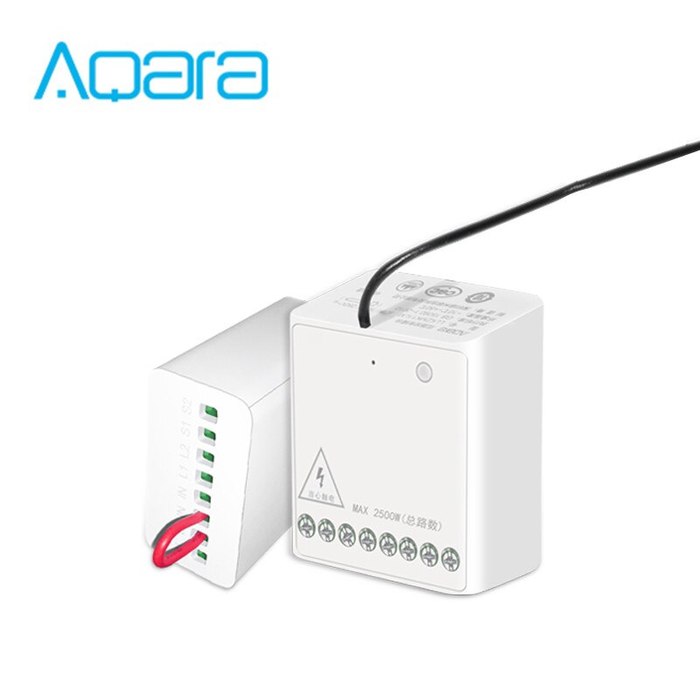

Так как не пришел ещё мой двухклавишный выключатель Aqara, у меня всего один прописан всего один сценарий. В случае протечки приходит уведомление на телефон.

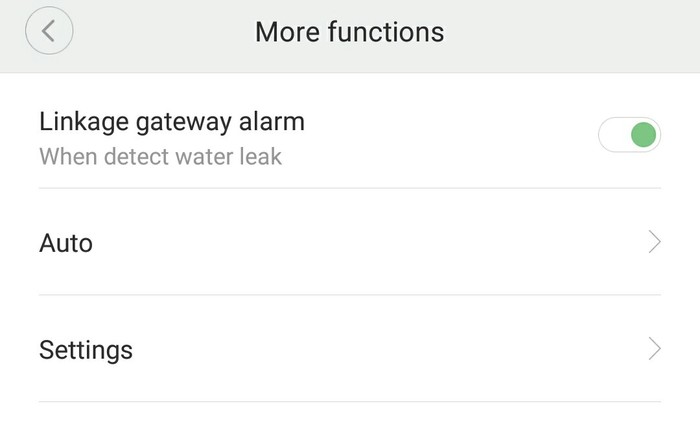

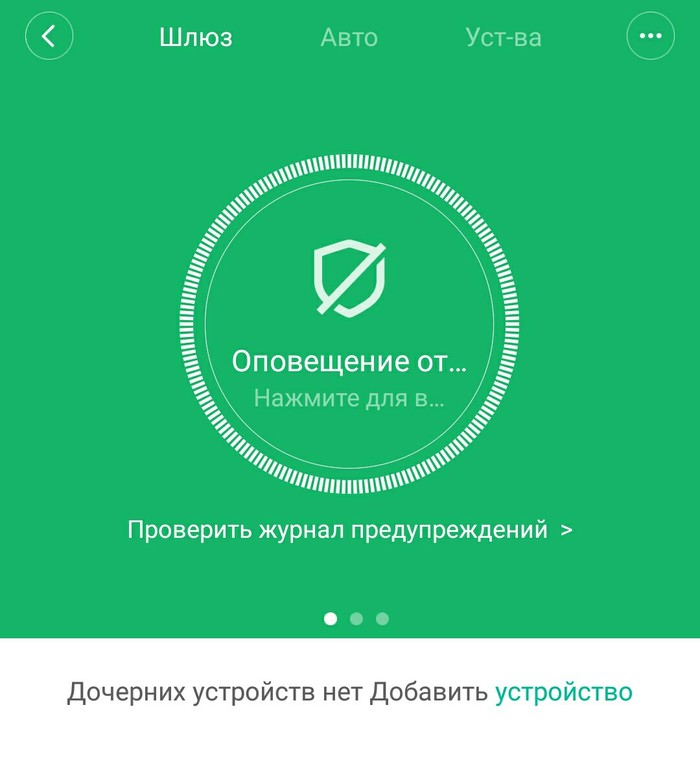

В верхнем правом углу есть кнопка "Дополнительные настройки". При нажатии на неё, открывается окно которое содержит переключатель, отвечающий за включение сигнализации на шлюзе, в случае протечки. Когда датчик обнаруживает протечку, шлюз начинает моргать красным светом и запускается звуковая сирена.

На этом пока прощаюсь и продолжаю ждать остальные устройства.

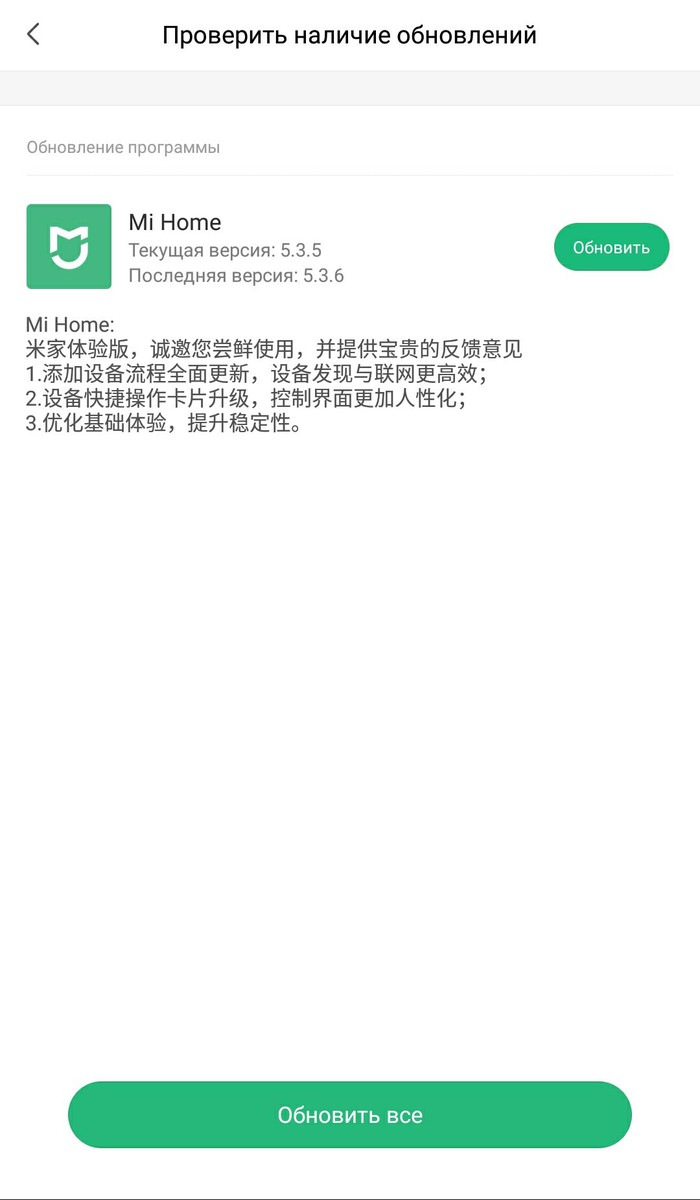

P.s. Пока писал, MiHome предложил обновиться до следующей версии 5.3.6. Кстати в версии 5.3.5 можно уже выбрать местоположение "Россия", но устройств там нет от слова совсем, но я думаю эта проблема со временем решится.
