Почти ежедневная иконка — зонт-рефлектор
Показать полностью
1
0 просмотренных постов скрыто
Снимки галактики M100 до ремонта телескопа Хаббл и после, 1990 год и 1993 год
Расширенная версия предыдущего аналогичного поста.
Уже в первые недели после начала работы полученные изображения показали серьёзную проблему в оптической системе телескопа. Хотя качество изображений было лучше, чем у наземных телескопов, «Хаббл» не мог достичь заданной резкости, и разрешение снимков было значительно хуже ожидаемого. Изображения точечных источников имели радиус свыше 1,0 угловой секунды вместо фокусировки в окружность диаметром 0,1 секунды, согласно спецификации.
Анализ изображений показал, что источником проблемы является неверная форма главного зеркала. Несмотря на то, что это было, возможно, наиболее точно рассчитанное зеркало из когда–либо созданных, а допуск составлял не более 1/20 длины волны видимого света, оно было изготовлено слишком плоским по краям. Отклонение от заданной формы поверхности составило лишь 2 мкм, но результат оказался катастрофическим — зеркало имело сильную сферическую аберрацию (оптический дефект, при котором свет, отражённый от краёв зеркала, фокусируется в точке, отличной от той, в которой фокусируется свет, отражённый от центра зеркала).
Заменить целиком заеркало невозможно. Снять телескоп с орбиты очень дорого. Решили ремонтировать в космосе.
Полёт «Индевор» STS–61 состоялся 2—13 декабря 1993 года, работы на телескопе продолжались в течение десяти дней. Экспедиция была одной из сложнейших за всю историю, в её рамках были осуществлены пять длительных выходов в открытый космос. Во время этой миссии поставили специальную систему оптической коррекции, которая выполняла преобразование, эквивалентное ошибке, но с обратным знаком. Новое устройство работало подобно очкам для телескопа, корректируя сферическую абберацию.
Показать полностью
1
Телескоп рефлектор из китайских зеркал, фанеры и строительных шпилек
Здравствуйте.
Однажды на просторах Али Экспресса я наткнулся на сравнительно недорогие зеркала (~80$) для самостоятельной постройки телескопа системы Ньютона. По характеристикам D203 F800 (на самом деле фокусное 750, но не сильно критично).
Мне стало интересно что из этого может получится. Подумав, я решил что если и в оконечном итоге получится ерунда, то хоть получу опыт, да удовольствие от работы. Заодно и проверю себя - смогу ли я используя минимальный набор инструментов и условий что то сделать.
Пост я уже решил сделать после постройки телескопа, так что самого процесса я не снимал. Далее фото (на смартфон качество среднее) разобранного телескопа после покраски, но они могут дать представление о объеме работ необходимом для повторения проекта.
Для начала я вырезал основание. В моем случае это 300мм для зеркала диаметром 203мм. Наружный ряд отверстий 8 штук крепления для шпилек. Три отверстия под углом 120 градусов для крепления главного зеркала. Четыре отверстия в центре для вентиляции, на всякий случай, но скорей всего можно и без оных.
Крепление главного зеркала. Три болта утоплены практически полностью в фанеру. Оставлено буквально 1.5 мм для того чтобы была прослойка воздуха между зеркалом и фанерой. Головки болтов вклеил на эпоксидный клей. Также 4 отверстия для циркуляции воздуха.

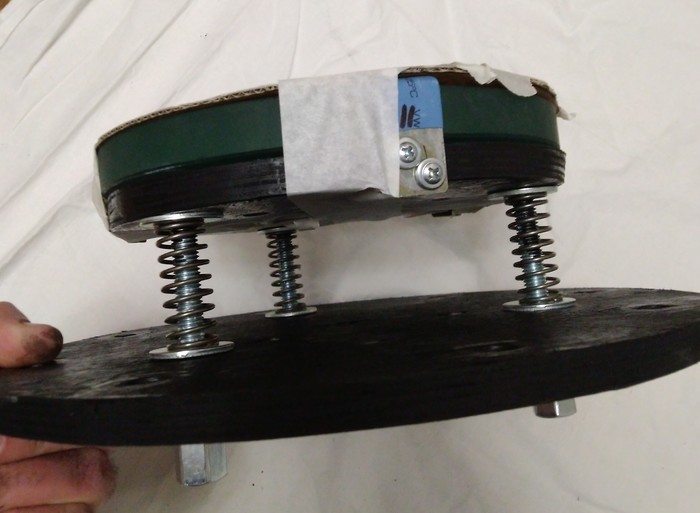

Основание телескопа и держатель зеркала. На болты надеты пружины, для удобной настройки положения зеркала. Зеркало закреплено на петельки, одетые в термоусадку.
Вырезаны две шайбы внешним диаметром 300мм и внутренним 230мм. Сделаны отверстия по количеству шпилек. Одна шайба будет по центру телескопа, она придаст необходимую жесткость конструкции.

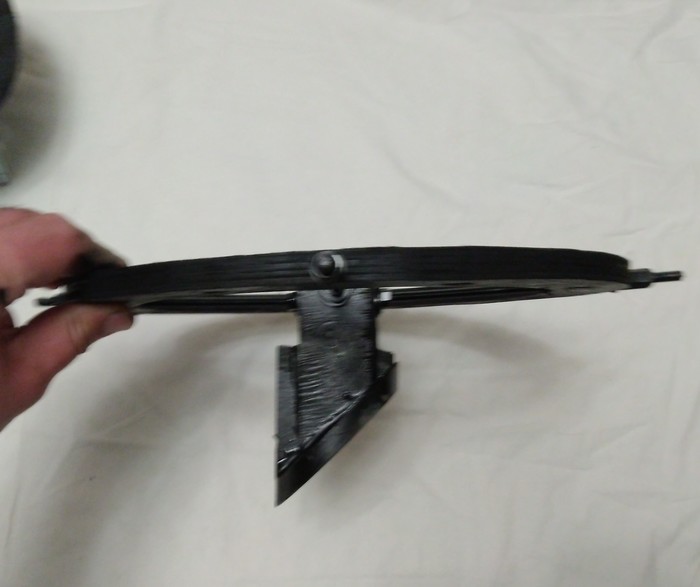

Во второй шайбе с торцов дополнительно сделаны отверстия для шпилек удерживающих диагональное зеркало (я взял 6мм шпильку). Само крепление выполнено из 4 кусочков фанеры спиленных под 45 градусов и склеенных между собой эпоксидным клеем. Зеркало также приклеено на двухкомпонентный клей.

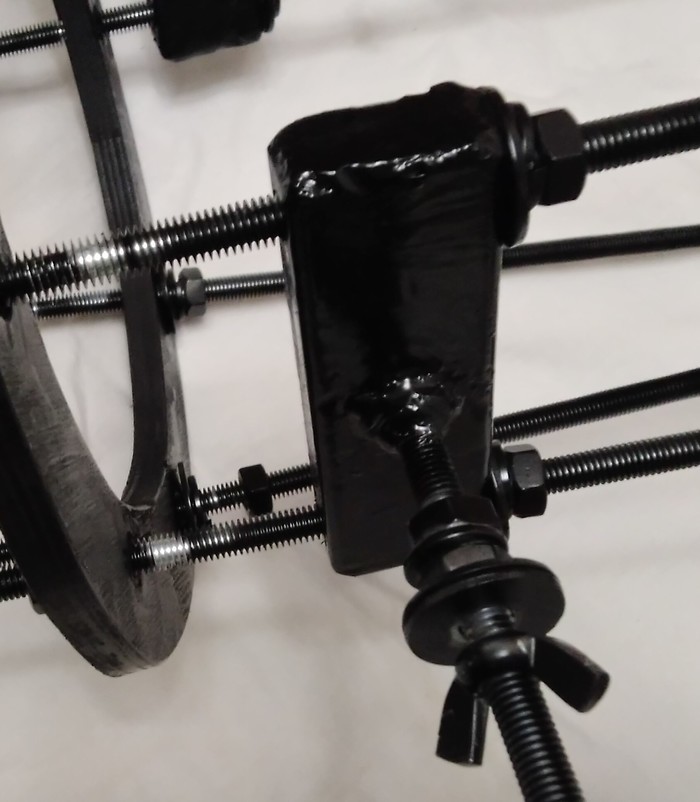

Из профильной трубы (у меня 25Х50) необходимо сделать крепления для установки на монтировку. В торцах сквозные отверстия, по центру приварена шпилька.

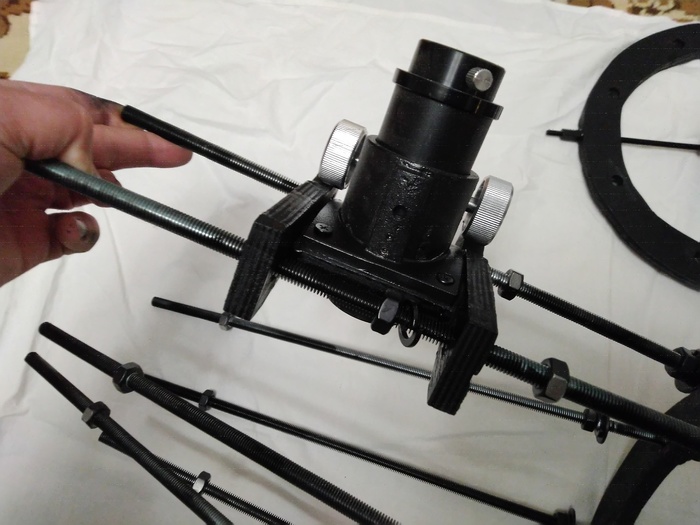

Крепление фокусера, я также сделал из фанеры.

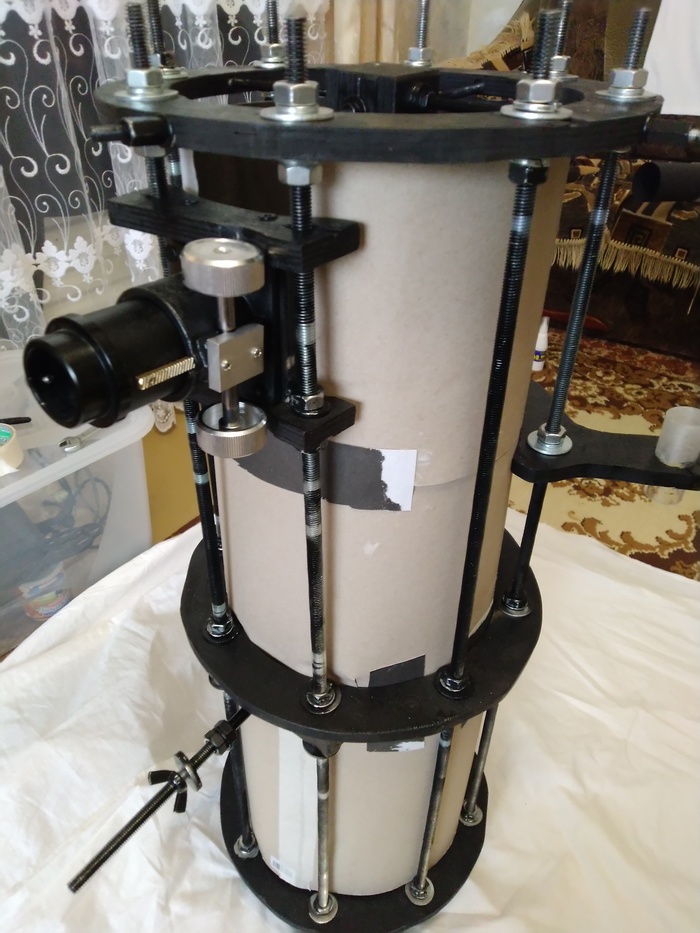

Собранная труба, обклеенная изнутри цветным картоном. В качестве искателя решил использовать красную лазерную указку (laser 303). Луч видно довольно хорошо, если смотреть вдоль луча. Глаза не сильно раздражает, и в двух трех метрах она уже не мешает другим.

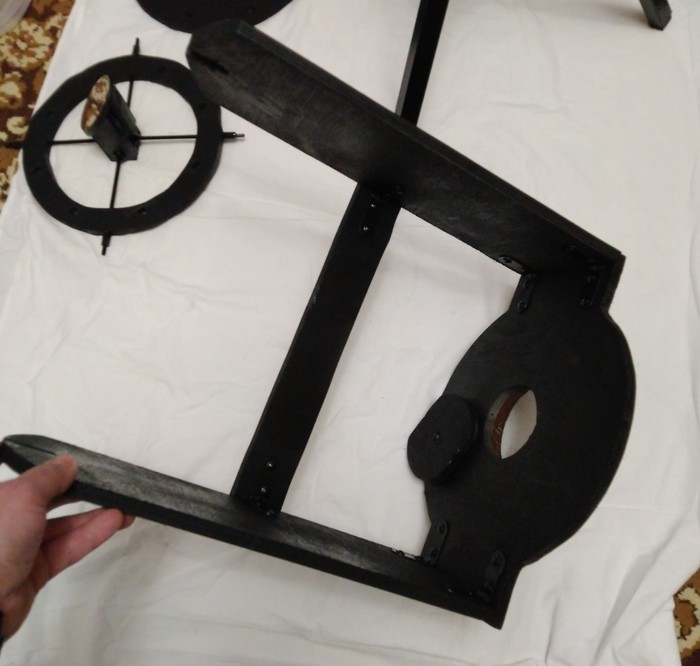

Верхняя часть монтировки. Выполнена из той же фанеры что и части телескопа. На металлические уголки стянуты важные соединения. в нижней части малое отверстие и малый кусок фанеры, служит для регулировки свободы вращения. Снизу отверстие по диаметру подшипника на который устанавливается верхняя часть. Выполнено из куска фанеры который прикрутил на саморезы.

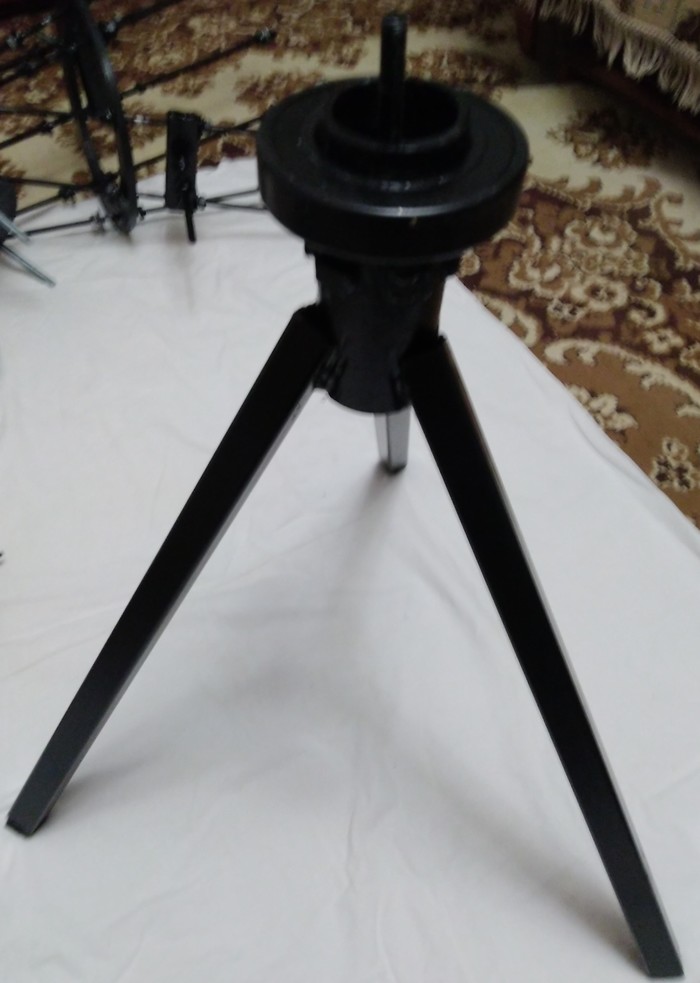

Нижняя часть монтировки. Сварена тринога из профильной трубы 25Х25 по центру отрезок трубы в центре которого вварена шпилька, служит для регулировки свободы поворота. На верхний конец трубы надет подшипник, на который устанавливается верхняя часть монтировки.
Все в сборе общий вид:
Итог:
Он работает. Даже не смотря на то что сделан не очень аккуратно, и вообще это мой первый опыт в постройке телескопа.
Неба нет, проверить не получается. Однако по земным объектам намного лучше чем покупной рефрактор за те же деньги (в наличии 70мм Celestron).
Мое субъективное мнение эти зеркала идеальны для постройки первого телескопа, они дают возможность получить хороший опыт.
Но самое главное удовольствие от проделанной работы видя конечный результат.
Фото вышки сотовой связи. День туманный, окуляр комплектный 20мм от дешевого телескопа рефрактора, съемка через окуляр смартфоном. Расстояние 3.63км. Но глазом картинка приятней.
Всем добра и удачи!
Показать полностью
14

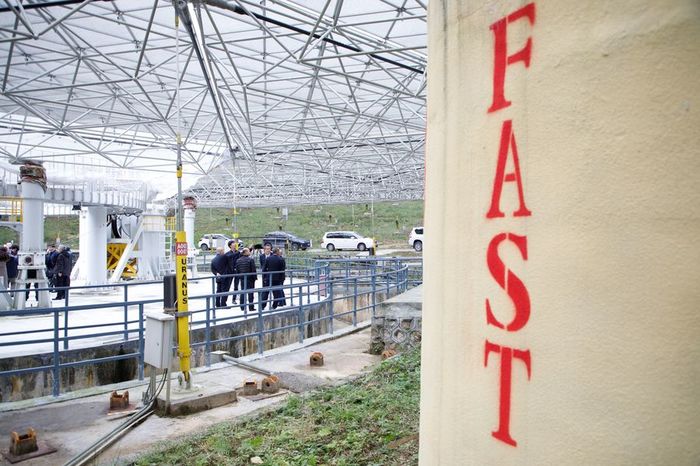

Китай завершил приемку радиотелескопа FAST
Китай завершил приемку радиотелескопа FAST
Китайские специалисты провели госприемку и официально сдали в эксплуатацию радиотелескоп FAST (Five hundred meter Aperture Spherical Telescope). Он расположен в естественной карстовой воронке в провинции Гуйчжоу на юге КНР. FAST является крупнейшим радиотелескопом на Земле с заполненной апертурой. Диаметр его рефлектора составляет 500 м, он состоит из 4450 треугольных панелей.
http://www.chinadaily.com.cn/a/202001/11/WS5e19c9a4a310cf3e3...
Строительство FAST началось в 2011 году и продолжалось пять лет. Общая стоимость проекта составила около 170 млн долларов. Чтобы защитить радиотелескоп от электромагнитных помех, китайским властям пришлось отселить 9 тысяч жителей из окрестных деревень.
FAST провел первые тестовые наблюдения в сентябре 2016 года. После этого астрономы начали постепенно использовать радиотелескоп для наблюдения различных объектов. Параллельно с этим специалисты продолжали работы по калибровке и усовершенствованию инструментов FAST, а также вводу в строй вспомогательных компонентов, чтобы максимально увеличить его чувствительность и быстродействие.
В общей сложности, за два года наблюдений в пробном режиме FAST обнаружил 102 новых пульсара. Но это лишь только начало. По уверению руководителей проекта, всего за год работы на полную мощность FAST сможет найти от пяти до семи тысяч пульсаров. Также, радиотелескоп будет использоваться для изучения областей активного звездообразования, процессов формирования и эволюции галактик, поисков темной материи. FAST найдет применение и в исследованиях Солнечной системы.
Показать полностью
3
Выбор телескопа: 2 часть, виды телескопов и критерии выбора.
Рефрактор.
Подойдёт для Луны, Юпитера, Сатурна и самого ближайшего дипская.
Самый простой телескоп, состоит из нескольких линз.
Относительно дешёвый тип телескопов.
Обычный телескоп-рефрактор:
Рефлектор Ньютона.
Подойдёт для объектов дипскай (дальнего космоса) и (если с большим фокусным
расстоянием) планет.
Телескоп состоящий из пары зеркал.
Телескопы средней ценовой категории.
Обычный телескоп-рефлектор:
Катадиоптрический.
Подойдёт для Луны и планет, дипская.
Состоит из линз и зеркал.
Дорогостоящий вид телескопов
Обычный телескоп-катадиоптрик:
Строение упомянутых видов телескопов:
Критерии выбора:
*Апертура (диаметр главного зеркала, линзы). Чем больше, тем лучше.
*Фокусное расстояние. Чем больше, тем лучше.
От апертуры зависит сколько света будет способен поглощать телескоп.
От фокусного расстояния качество картинки.
P.s. пост для новичков, системы Максутова-Кассегрена опустил.
P.s.p.s. будет пост про окуляры и линзы Барлоу.
Показать полностью
4
Выбор телескопа: 1 часть, общие сведения.
Вы любите космос и просматриваете интернетик, и книги в поисках новой информации? Но вот вы захотели сами наблюдать? Тогда этот пост для вас!
Первое: ответьте себе на 4 вопроса:
*Что вы будете наблюдать?
*Где вы будете наблюдать?
*Где (географически) вы будете наблюдать?
*Какие у вас финансы?
Второе: разбор.
Если вы хотите наблюдать Луну - то вам подойдёт рефрактор.
Если планеты - то рефлектор или катадиоптрический(звучит страшно, но на самом деле всё просто).
Если объекты дальнего космоса и планеты - то рефлектор.
Если вы будете наблюдать во дворе частного дома или на улице - то вам подойдёт любой телескоп.
Если на маленьком балконе, то нужно будет рассчитывать размер телескопа.
Также если вы живёте на югах, где много ясных дней - то покупать телескоп целесообразно, если на севере, где ясных дней мало, то задумайтесь, сможете ли вы наблюдать.
А теперь самое главное - деньги!
Рефракторы стоят мало (5-20 тыс.).
Рефлекторы побольше (15-500тыс.).
Катадиоптрические очень много (50-200тыс.).
Всем чистого неба и удачных наблюдений!
P.s. сделаю отдельный пост о схемах всех телескопов.
Показать полностью
2
"Фотопримочки" своими руками.
Решил сделать серию постов для фотонищебродов (то есть для таких как я), будет ли интересно и стоит ли продолжать - спрашивать не буду, сами решайте.
Снут и рефлектор
Как показало время - многие дорогущие вещи в фотоделе, можно изготовить самому и на конечном снимке ничего не будет видно, (за 100500 денег примочка или из куска простынки, покрашенной в краске) будь то софтбокс или отражатель. Сейчас посмотрим, как на деле можно легко изготовить снут и рефлектор.
----------------------------------------------------------------------------------------------
Для работы потребуется:
1.Картонная трубка диаметром примерно как банка из под чипсов подобных принглс, я использовал коробки из под чая какого то, такие же по размеру
2.Нож
3.Циркуль
4.Лампочка (мощность и тип в зависимости от ваших пожеланий в применении)
5.Патрон
6.Провод
7.Электрическая вилка
-------------------------------------------------------------------------------------------------------------
Начинаем собирать снут
Да что же за хрень этот снут!?. Это насадка на источник света, которая концентрирует световой поток. Свет от лампы расходится во все стороны. Свет от рассеивателя и отражателя направлен в заданном направлении, но он имеет очень широкий охват площади. Снут позволяет осветить только одну небольшую часть сцены контрастным светом
Берём банку чипсочая и снимаем крышку. Если вы сами делали цилиндр, то можете изготовить подобную заглушку из картона. Затем придётся её крепить к картонному цилиндру СИНЕЙ изолентой или клеем. В середине вырезаем отверстие диаметром как у патрона. Сделать ровный круг поможет циркуль.
Крепим к патрону провод. С обратной стороны на провод крепим вилку. Соблюдайте правила электробезопасности, если пизд@нёт то я не виноват:) Вставляем патрон в отверстие и вкручиваем лампочку. Конструкция должна быть надёжной.

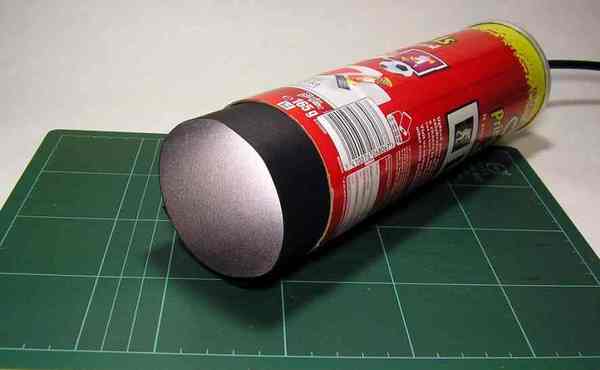

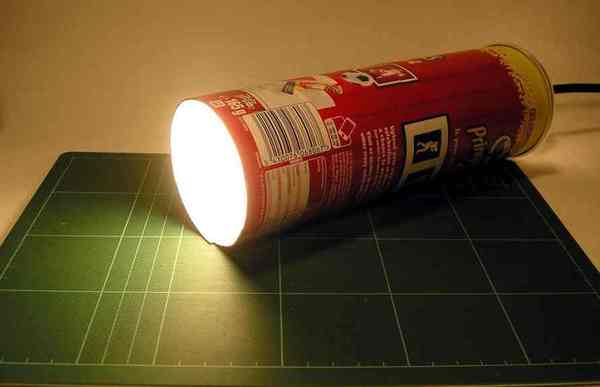

Надеваем крышку с лампой и в случае необходимости крепим её. Снут готов. Теперь у вас есть направленный источник света, который освещает маленькую (необходимую в некоторых случаях) площадь. Можно так же сделать насадки чтоб уменьшать область освещения, крути верти как хочешь:)

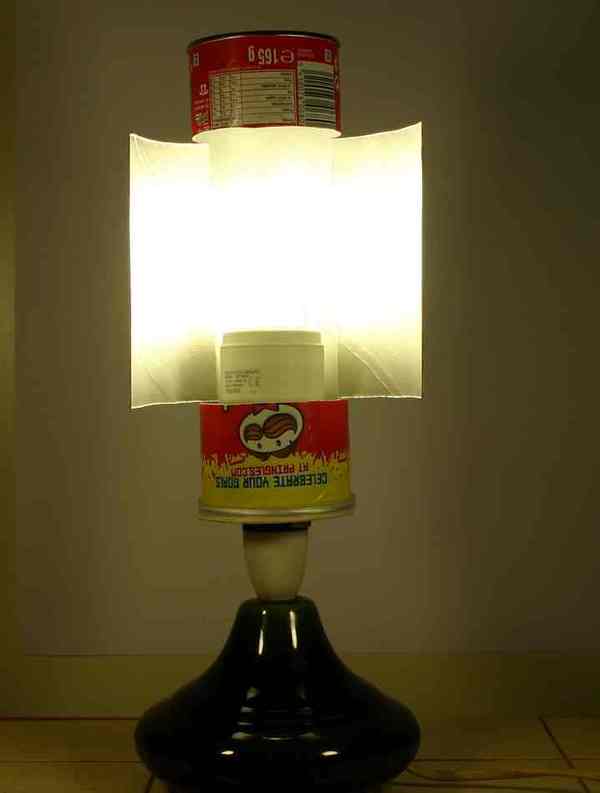

И также можно сделать и нехитрый рефлектор (в детстве для аквариума делал из пивной банки))
Хороших кадров (ровных горизонтов и баланса белого))
