Если кто напишет, что блоки тоже надо переделать, я уйду в женский монастырь.
Повествование первой части саги:https://pikabu.ru/story/ne_byilo_byi_svay_da_plita_pomogla_i...
Проект? Нет. То, что на скрине это не проект. Это называется для меня техзаданием. То есть хочучки заказчика. Из этого нужно по идее сварганить рабочий проект. Тут 2 этаж кстати.
И надо же-мне дали его первую часть.
Тут надо отвлечься. Дело в том, что у нас количество персон Форбс на 1 км2 значительно меньше кольца МКАД. И безнадежно закапывать в грешную землю сотни тонн бетона, ранее откуда-то добытого и переработанного сырья в щебень почти есть муда.
Поэтому уменьшим до минимума все наши потребности в лентах.
Почему лента дорога? Бетона в ней будет 1,5 м3/пог. метр при средней ширине 600 мм. Низ и верх широкий так как пятка и армопояс под облицовку. Середина уже.
Сколько стоит 1 м3 бетона а деле? 10-15 тыс/м3. В среднем погонный метр фундамента на ленте 12,5 тыс. без земляных и других работ. При пролетах 4-5 метров на квадратный метр площади этажа цифра будет под 6 тыс. Ну так за эти деньги мы и сваи забьем и ростверки теплоизолировать смогем и плитами перекроемся. Так что лента адьос. По крайней мере не в этот раз.
Насколько хреновые были грунты.
Смотрите сами.https://youtu.be/4bmrqmNEJgw
Сваи улетают как в молоко.
Молот забивал под самую шляпу.
Очень мягкий водонасыщенный грунт.
Понятно почему там дома разъезжались. Мелким лентам тут нефиг делать.
Ростверк практически без опалубки в грунте исполнен. По прикидкам уровня дороги и слухам о ее поднятии поверх ростверка воткнули стеновые блоки 300 мм высотой.
Первая свая.
Теперь не менее интересное.
Прикол. У этого молота нижняя часть не поворотная. Соответственно не получить все сваи с параллельными гранями.
Ростверк в земле.
ФБС-ки формата эконом
Пора заниматься котлованом под гараж. Красная жара.Скопипастил у губернатора Калифорнии. Лента 800 мм.
Блоки стен подвала из ФБС 400 мм с могучей кучкой внутри
Здесь выход с подвала на улицу, как никак котельная. И отверстия в ростверке под дымоход и вентилляцию котельной. Экспромт.
Армопояс с лицевой стороны гаража
Выход на улицу под лестницу подровняем.
Под транзитную канашку труб закинули чтобы сантехникам жизнь не ослажнять. Плюс к карме.
Этого хлопца в шалаше Вы уже раньше видели. Кто-то говорил, что я строю бетонные шалаши.
Как в воду глядел. Как раз детям порезвиться.

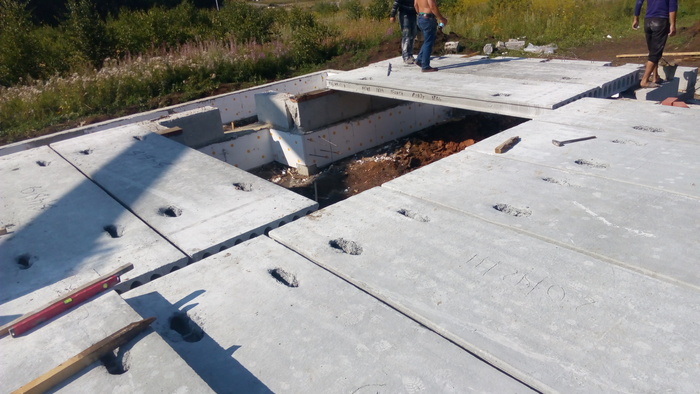

На террасе есть участки по 1200 мм шириной. Плит не бывает таких. Но нему нас. Берём плиту 2400 мм и пилим пополам. Если раньше мы могли консольно свесить плиту, то тут не получится. По голове будет цзинь. И китайская довольная улыбка. Поэтому ставим пару блоков, между ними бойца с навыками болгарского. Все просто. А как иначе?
Далее тяжёлая техника
Сюда их Но прежде утеплить от промерзания ФБС-как никак тераса
Прошу прощения за такое шутейное повествование. Сотни резаных плит во всяких позах это похлеще Камасутры.
Кто-то предпочтет мессионерски заказать в 2 раза дороже на заводе тоже самое.
Здесь надо вставить утеплитель в эркер.
Встал. Мелочь, а приятно
Итог всей заморочки
Ну и загадка на сон грядущий. После гидроизоляции в подвале осталось это. Что это?
P.S. Баянометр выдал это:
Оптимистично.
Продолжим про дом на забивных сваях вот этого дома.
Арка прикольная. Потом отдельно расскажу. Оконщики не могли попасть в размер-2 раза переделывали окно.На фото стеклопакеты снова не подошли. От помощи отказались. Гордые.
По нивелиру отмечаем места срубки оголовков из рассчёта что арматурные выпуски должны зайти на 250-500 мм в тело ростверка.
В угоду теплосбережения фундаменты народ утепляет. От контакта с грунтом. По мне, так это лучше делать сразу до бетонирования. Это во-первых избавляет от необходимости бурить фундамент под нагрузкой. Во- вторых бетон плотно прилегает к пенопласту без воздушных щелей. Короче так

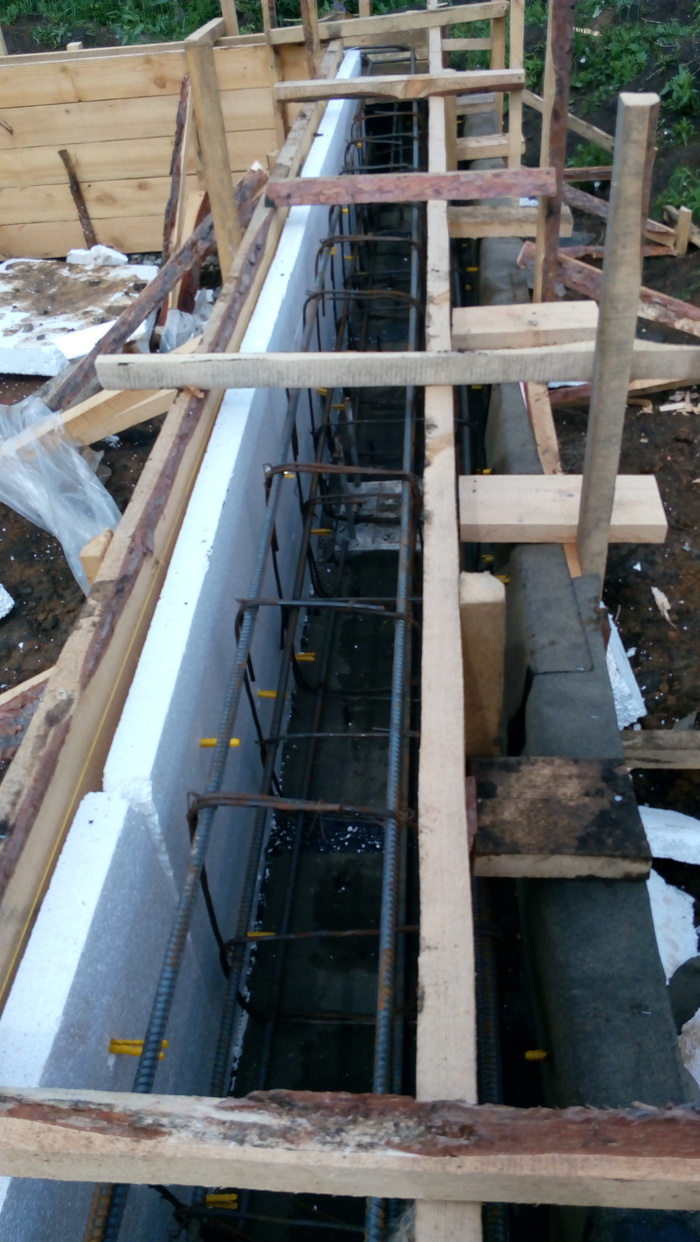

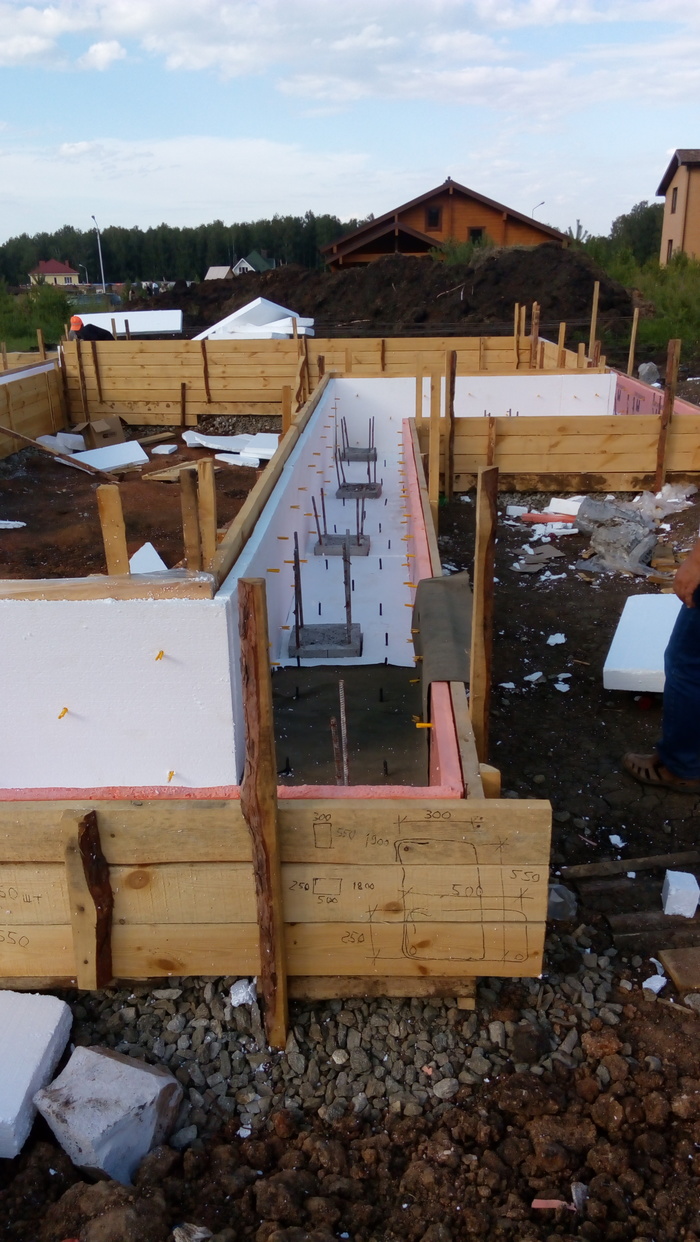

На опалубке смешно нарисован контур хомутов армирования. Грибки для крепежа теплоизоляции толкаем сразу. Как уже говорил избавляет от бурения. Здесь на фото самая высокая часть участка. Грубо-правая сторона дома.
Щебень под пенопластом за дренажный слой, чтобы вода на суглинке под домом не стояла. Реально работает.

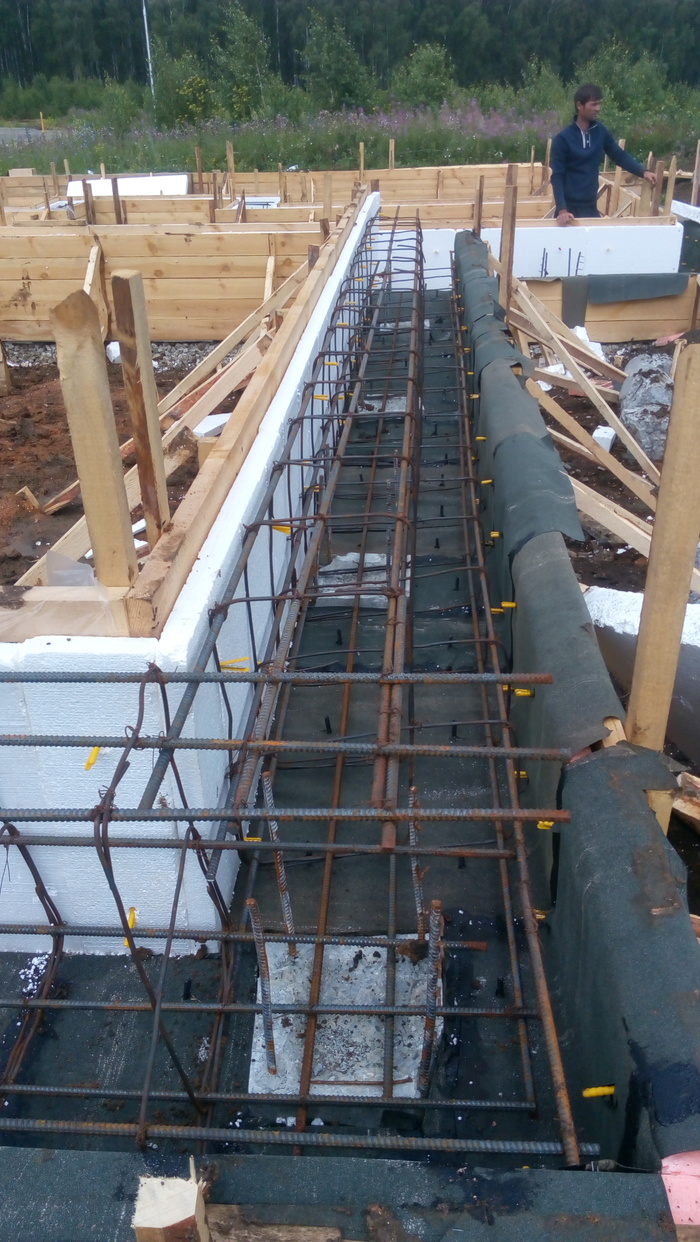

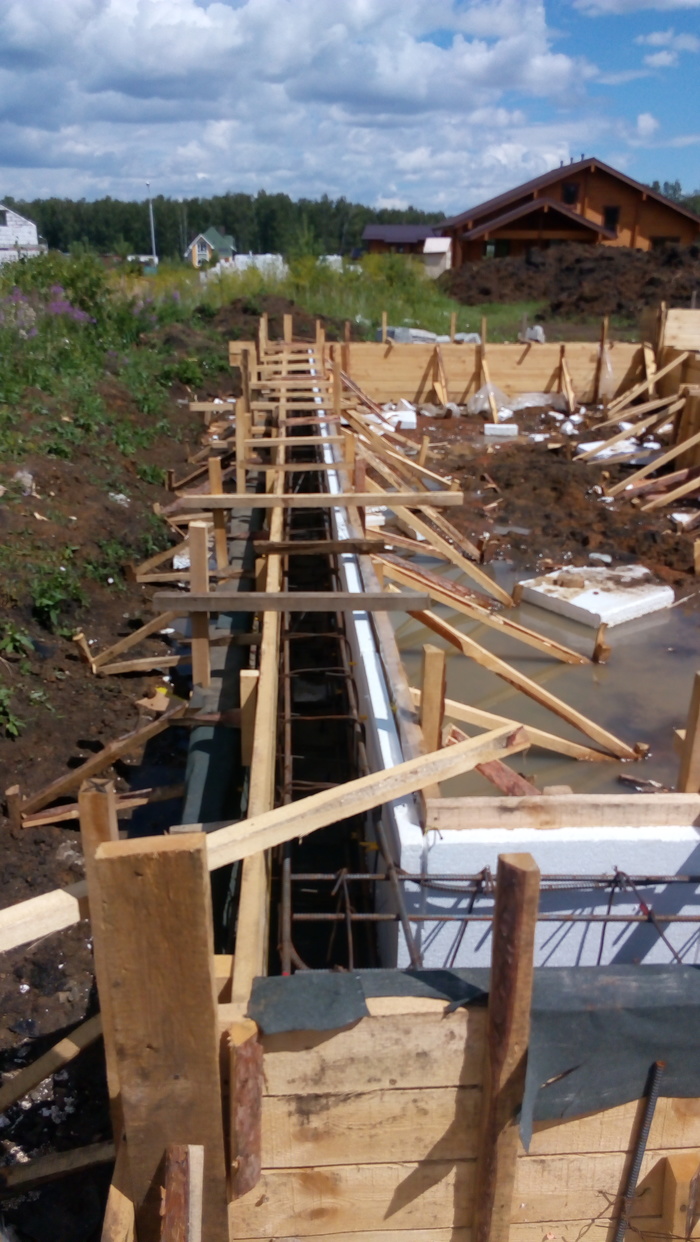

Каркасы буквой Г. Мне нужен уступ снаружи для утепления. Чтобы потом в оконцове плитняк не на утеплитель крепился как у всех, а на кирпичную стенку. Так надёжнее.
Рубероид так лежит спецом. Ведь защищать бетон нужно от контакта с землёй. А это снизу и сбоку. И всё. Все знают, что без рубероида защитный слой бетона надо делать под 100 мм. А так 50 мм норма. Затраты на рубероид оборачиваются экономией бетона. Баш на баш.
Самая нижняя часть дома это гараж слева.

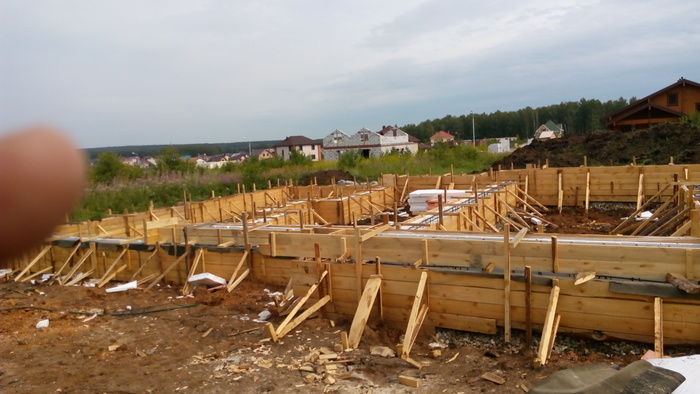

Вот общий ракурс.
Здесь стенка гаража встанет. Она тоньше на 150 мм основной стены дома. То есть 620-150=470 мм. Какие неровные цифры. Это 300 мм газоблок, вентзазор 50 ммм и 120 мм облицовка кирпичная. Вроде просто. Ширина ростверка разная. Низ 450 мм. Верх 250 мм. Шаг свай под 3 метра.
Продолжим. Вид на гараж со стороны въезда. А вода-то ещё стоит. Как здорово что свайный фундамент.Ну как в обводнённом грунте работать с лентами и плитами? Гемморойно.

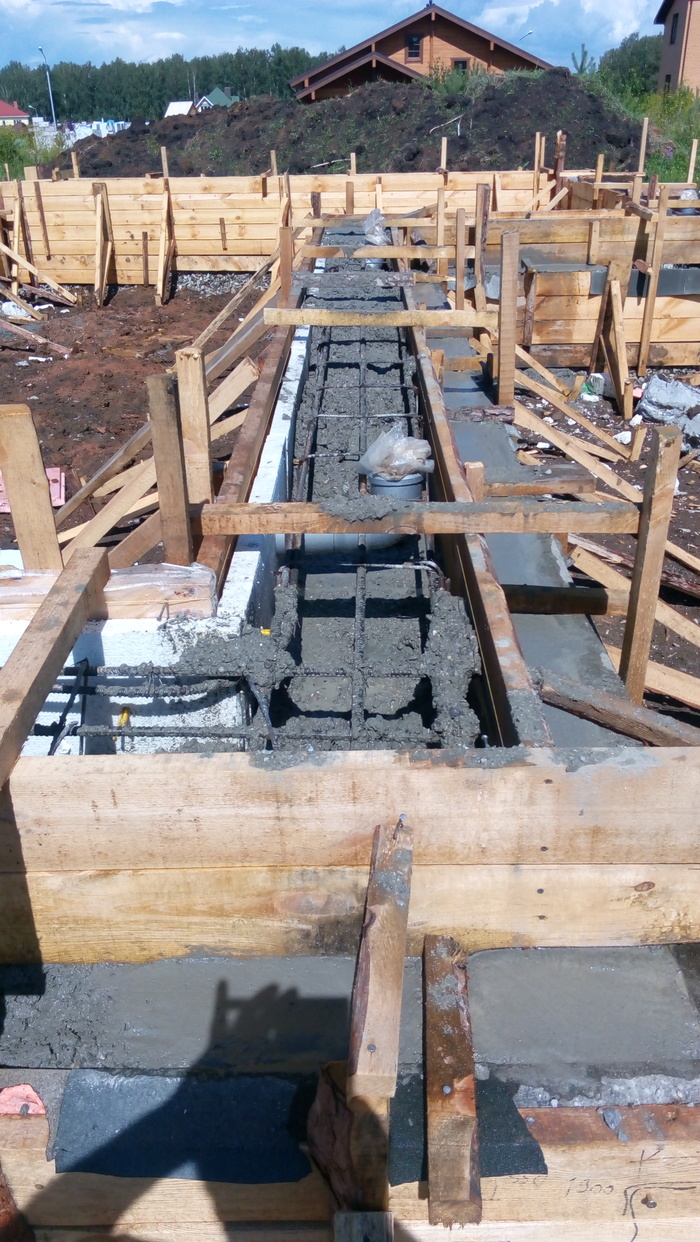

Далее заливка. Публику профессиональную уже чую за версту-углы усиливал загнутыми арматурными усами. Из канализац. трубы сделан продух. Далее по ходу такой же. Потом продолжится. Уже видно залитие уступами.

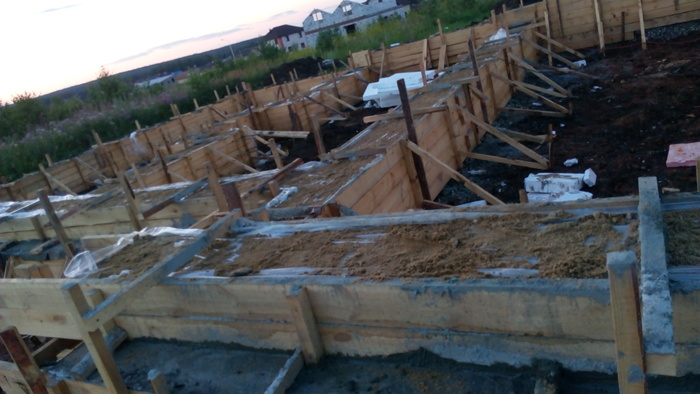

Ну и после заливки плёнка и опилки. Я за термостабильность твердения бетона. Трещин меньше.
Так выглядит самая низкая часть-гараж после снятия опалубки. А сырость ещё стоит. Ну да ладно.

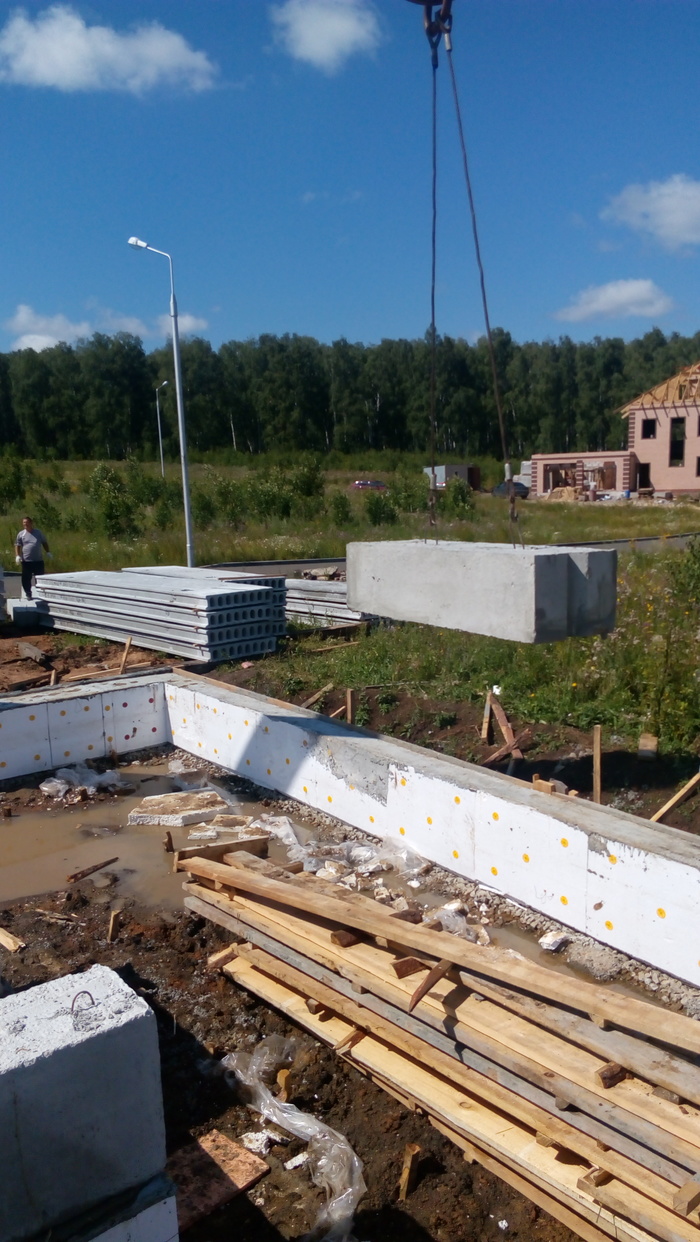

А куда мы ставим блоки? 300 блоки на центральную часть, где вход в дом.
Ну а 600 блоки на стену между гаражом и домом. Здесь ещё надо будет решить спуск в подполье и лестницу с площадкой из гаража в дом. Движется помалёху.

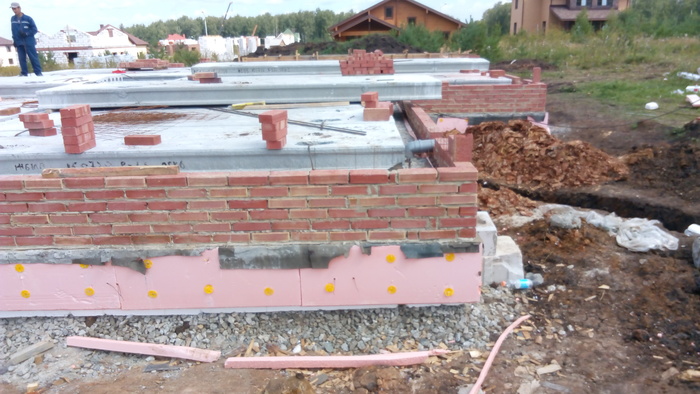

Что осталось? Поднять стенку от первого яруса ростверка с последующим утеплением. Хотя вру. Часть утеплителя сразу надо вставить. Потому, что кладкунадо сеткой ещё под плиты заанкеровать. На эту кладку встанет облицовка. Видно как продух нарастили и вывели на улицу.

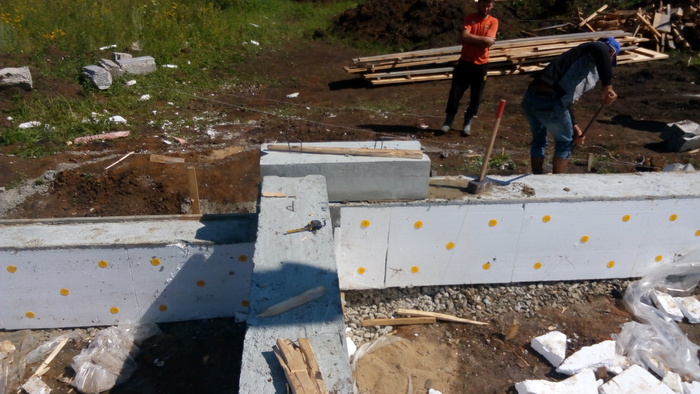

Уровень пеноплекса на фундаменте показывает отметку благоустройства. Траншея это для трубы канализации к септику.

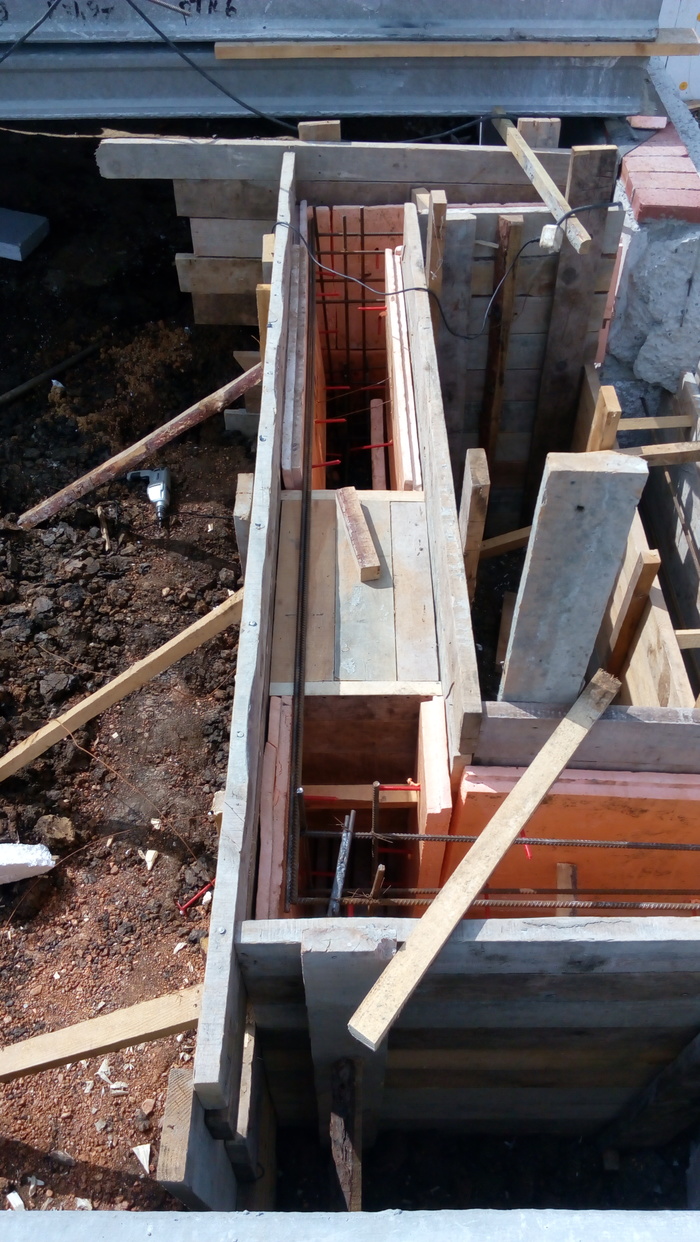

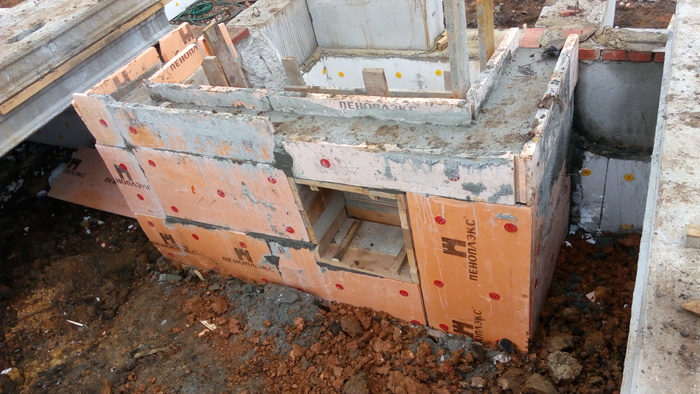

Место, которое у соединения дома с гаражем оставляли. 2 буронабивных сваи, опалубка с проемообразователем спуска в подполье.

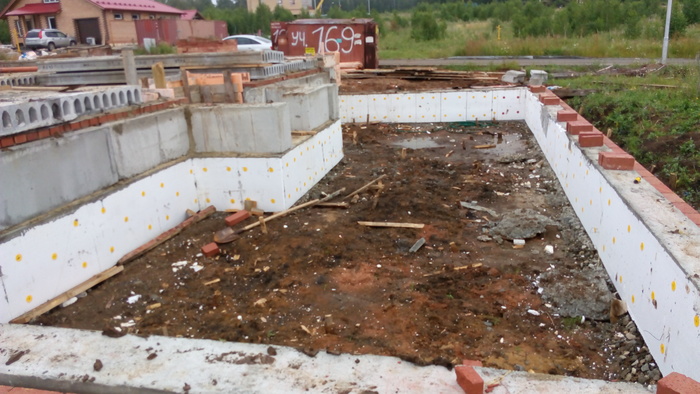

Дальше. Здесь в гараже будут полы по грунту. Виден проём между ФБС для входа в дом из гаража.
А это с другой стороны

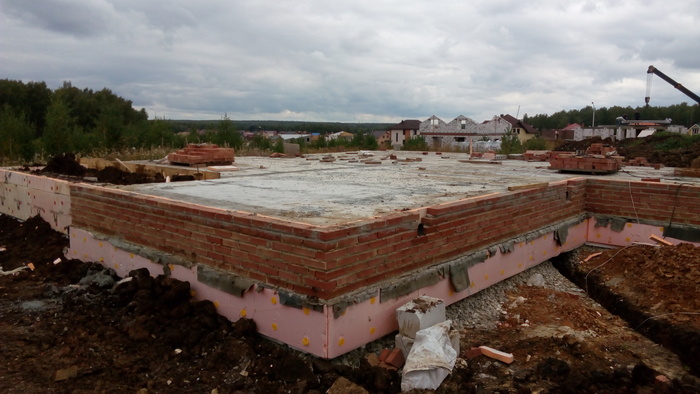

Так уже почти ноль готов. В пазухи крылец натолкали земли. Потом как несьёмная опалубка нехай осаживается.

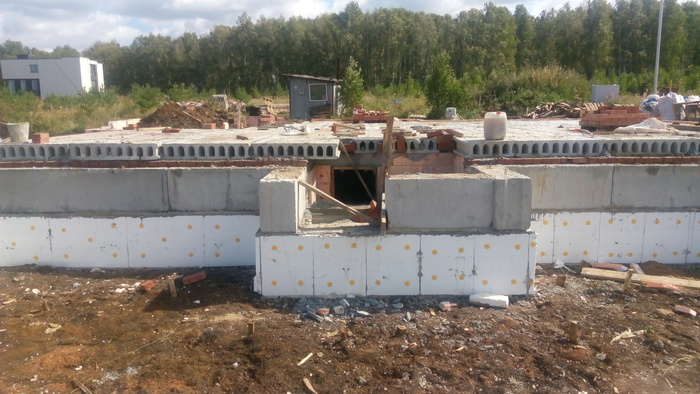

Что ещё? Так выглядит вход в дом из гаража. Плиты надо подшаманить. Кто-то спорил, что на заводе делают. Ну-ну. Какая планировка.
Это архитектор переборщил с куревом. Его картинки, мой спинной мозг. С другого объекта.
Ну и вперёд минусить как всегда. Это же как 2 пальца.
