Nokia 6.1(ta-1116) нет звука при звонке - опыт лечения

Всем привет! Хочу поделится своим опытом лечения данного недуга , судя по интернету проблема не редкая , а инфы маловато .
Пришел аппарат Nokia 6.1 с проблемой нет звука в Ютубе , при разговоре. Начал разбираться и оказалось дефект следующий : при включении мелодия обрывается на середине, в настройках громкости ползунок "мультимедиа", "разговор"(фото ниже) передвигается но звука нет (должен быть если все хорошо), в наушниках все ок , все работает, в плеерах , в Ютубе звук так же отсутствует.

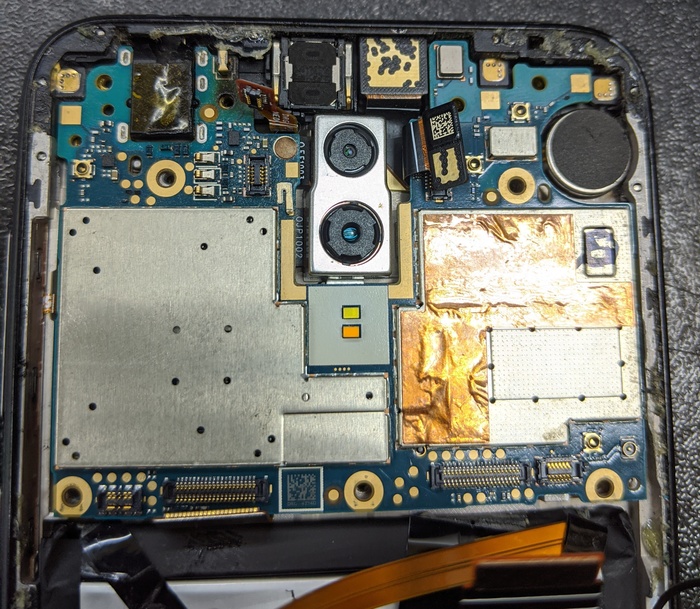

Проблема явно аппаратная по этому приступаем к разборки, в инете этого добра навалом , от себя добавлю что отпечаток проходит справа если смотреть сзади на телефон, аккуратно не оторвите , дальше сложностей быть не должно. Освобождаем плату

Далее можно до бесконечности менять динамик в надежде что заработает , но чудо случится только пропаяв эту область

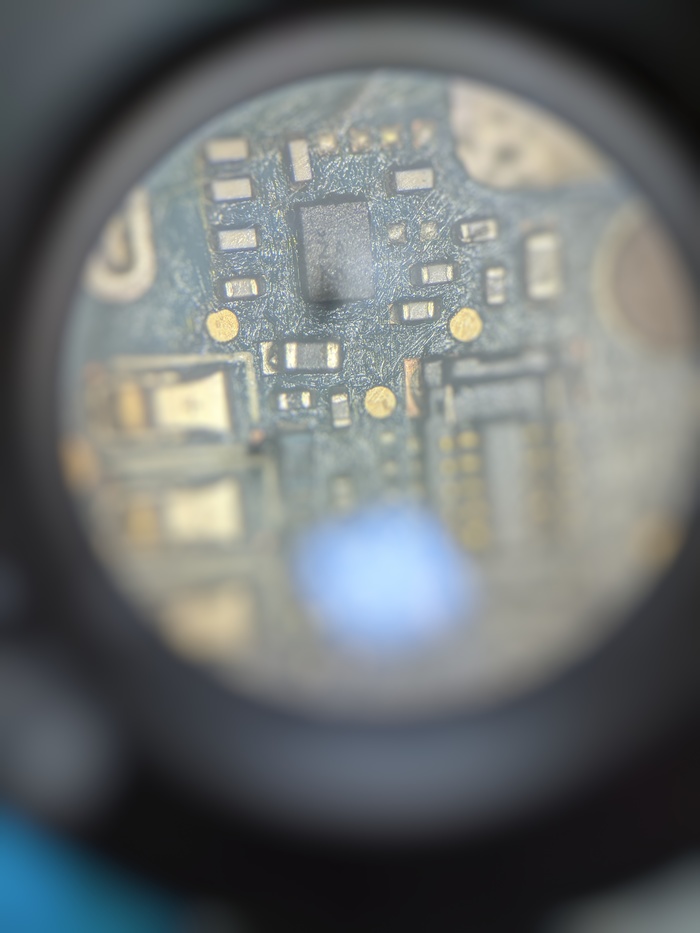

К сожалению схем нет и я не могу сказать что это за микросхема, назовем ее коммутатор звука ) знаю точно что это не аудиокодек , в моем случае он со временем почему то отпаялся , это если смотреть под углом

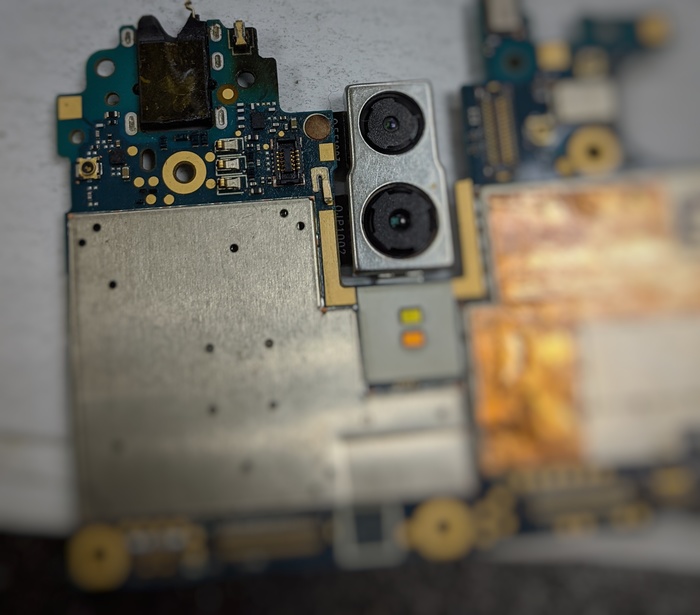

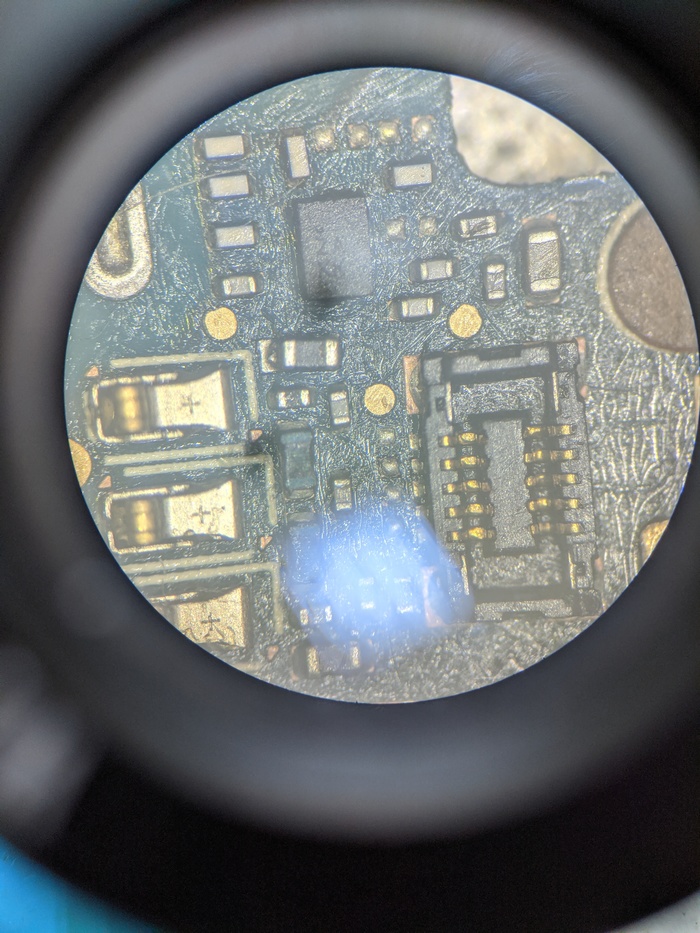

Специально выделяю размытием это чудо , потому что люблю размытие и что б видно было что паять, немного покрутив плату понял что изначально он стоит странно и по всей видимости , после падения , он тупо отвалился.

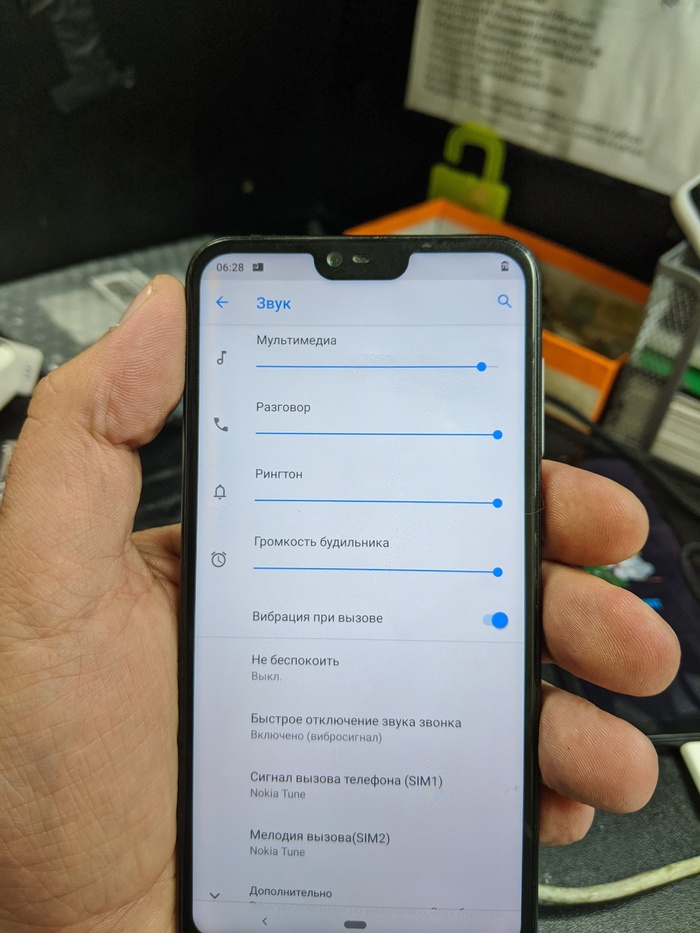

Проверил подключив плату обратно , мелодия включения сразу стала играть до конца) остальные проблемы так же ушли. Всем хороших ремонтов и добра! За фото сильно не пинайте, не думал что буду пост пилить.
Мои воппосы к мастерам: может кто знает маркировку этой микрушки и можно ли ее заменить перемычками.

Показать полностью 5
518

Холодильник и де фолт

В 90-х  занимался ремонтом телевизоров и всякой мелочи электронной.

Трудновато было - неисправных телевизоров было меньше, чем голодных мастеров.

Иногда клиенты рассчитывались  за работу продуктами - денег не было, а телевизор - святое, должен работать.

Выручало только то, что квалификация была чуть выше средней по рынку и делал работу иногда вне конкуренции - ремонт пром. оборудование, изготовление на заказ и т.д.


Как то жену пробило на консервацию , домашнюю заготовку дачной продукции.

Накрутили в итоге десятки банок!

Одна комната в квартире пустовала -  детишки кто замуж вышел, кто просто подженился, в общем - свободна.  И вот пол комнаты занято банками на полу...


Как то вскрываю очередную банку с огурцами , попробовал и удивился! Спрашиваю:

- А что так? Теще принесет баночку в подарок, так там огурчики хрустящие!

А у нас вялые какие то...

- Так тещи огурчики то в погребе - отвечает - а у нас в тепле стоят.


Задумался. Начал исследовать тему погреб. А какой погреб в городе может быть? Если рядом, то аренда или цена конская. Если  цена приемлемая, то ехать на другой конец города...

Не катит.


Ходил задумчиво несколько дней пока не споткнулся о нишу в квартире.

Знаете такие - хранится обычно всякий хлам который и  не нужен особо, и выбросить жалко.

Начал ее исследовать, измерять и прикидывать...


Ниша размером  где то 1200 х 1400 мм по полу и высотой в стандарт квартиры.


А что если из нее сделать погреб? - думаю...

Утеплить, поставить правильные двери, поставить агрегат от холодильника...


Сел за расчеты - получается!


Стены, пол и потолок утепляем двухкомпонентным пенополиуретаном, был у меня такой , 2 бочки.

Покрытие - пластиковые панели.


Двери посложнее, но решаемо.


Агрегат от добрячего холодильника не проблема.

Теплообменник - наружу.


В общем по прикидкам получился трех зональный погреб\холодильник встроенный в квартире.

Низ - 2-5 градусов. В середине добрая морозильная камера. выше, под банки, зона 4-10 градусов.


По расчетам объемов получилось так:  вниз можно несколько мешков картошки загрузить, в морозильную камеру - теленка и поставить дальше  все наши дачные заготовки на хранение.


Далее работаю и кручу идею в голове между делом.


Приходит хороший знакомый, из числа тех кто толстые золотые цепи таскал на шее.

Машинами торговали.

Между делом рассказываю ему о своей идее.

- Во! - воодушевился он - где ты раньше был! Я уже третий холодильник купил в квартиру и все равно не хватает! Поехали!


Тащит к себе домой, показывает три ниши в квартире.

- Выбирай любую!

Столковались на $2000

- Я - говорит - пацанам скажу, еще тебе клиентов подгоню!

И точно - на следующий день звонит и говорит - еще с десяток клиентов есть из его окружения!


Я слегка припух, сижу, соображаю - за один день клиентов на 20 000 долларов!

А на хрен мне тогда эти телевизоры сдались?!


Начал быстро раскручивать тему:

Поговорил с парнями, организовалась  тройка бригад по 2 человека на монтаж.

Один конструктор на замер и дальнейший  дизайн проекта.

Один холодильщик на монтаж холодильной установки.

Один электрик на монтаж электро цепей.

Пара сборщиков в мастерской . Для сборки дверей и морозильной камеры.

Сам начал быстро шерстить поставщиков комплектации.


А через две недели грянул  де фолт 1998 года.


С заказчиками разговариваю - все,  "бабушка приехала":

У одного 40 машин в  Комсомольске зависли, у другого- 60 в Сибири.

Кого то вообще опрокинули - мгновенно рассчитались за партию машин рублями... по курсу 6 рублей за доллар.


Так что основные моменты этой истории я вам рассказал.

Кто заинтересуется встроенными холодильниками, производством их и монтажом, учтите и мои

опыт.

Показать полностью
93

Iphone 7. Замена оперативной памяти RAM

Продолжаем тренироваться... Задача демонтировать верхний слой процессора A10, который представляет собой микросхему оперативной памяти припаянную и приклеенную непосредственно к процессору. Припой имеет достаточно высокую температуру плавления, что позволяет успешно паять процессор без разделения на стандартный свинцово-содержащий припой sn63pb37. Однако случаются ситуации, когда оперативная память выходит из строя и в этом случае без разделения и замены "оперативки" не обойтись.

Итак, для начала нужно раздобыть эту самую "оперативку". Тут видятся два варианта: купить абсолютно новую микросхему в среднем 1500р с али, либо "добыть" ее, пожертвовав при этом каким-нибудь донорским "лоченным" процессором. Для тренировки выбираю "эконом" вариант))) Закрепляем "бутерброд" в универсальном держателе и начинаем аккуратно срезать процессорную часть.

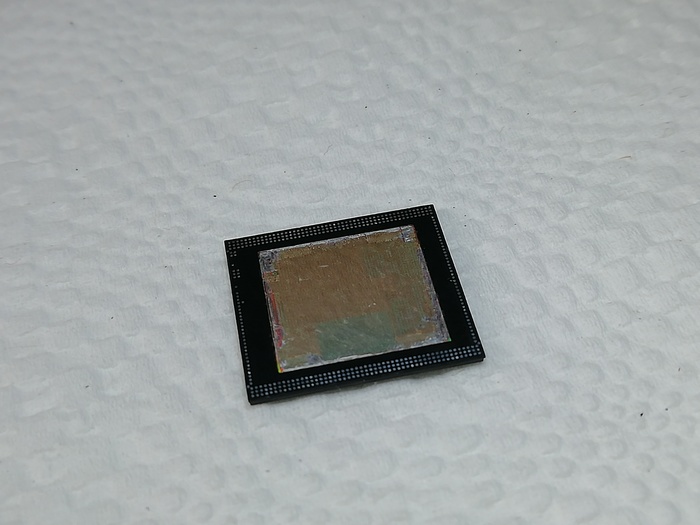

Процедура относительно несложная, на выходе получаем вот это...

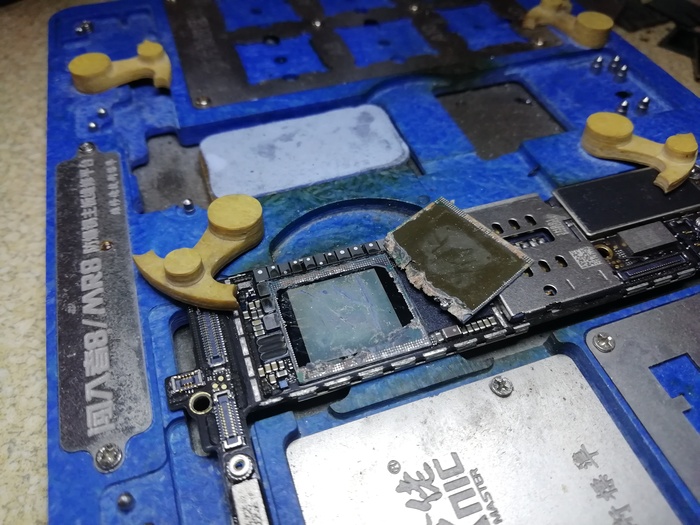

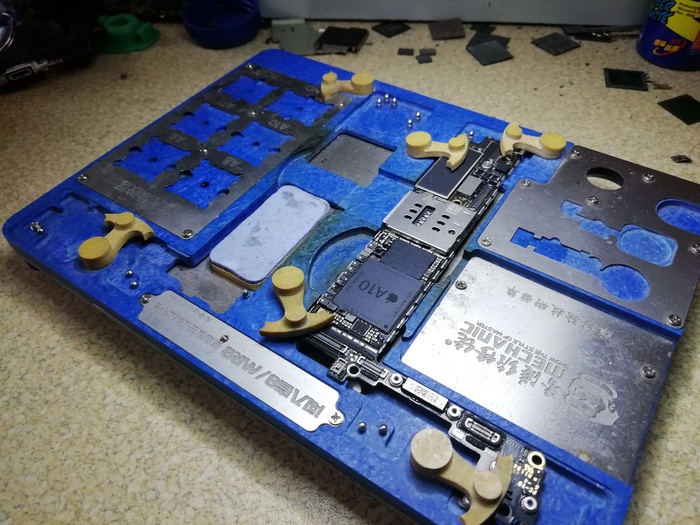

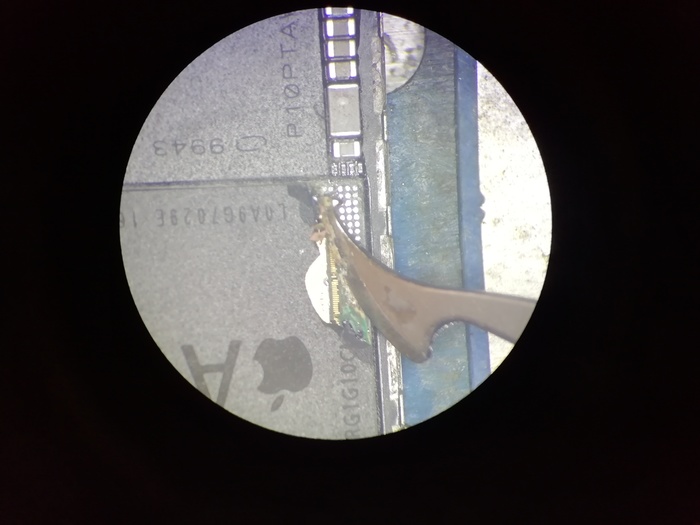

Далее намного сложнее и ответственнее! Крепим плату в держатель и используя фен и скальпель срезаем "оперативу"

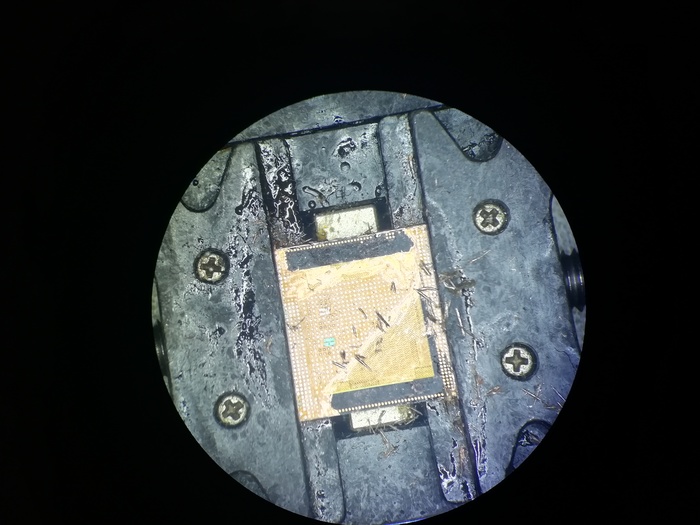

Промежуточный результат...

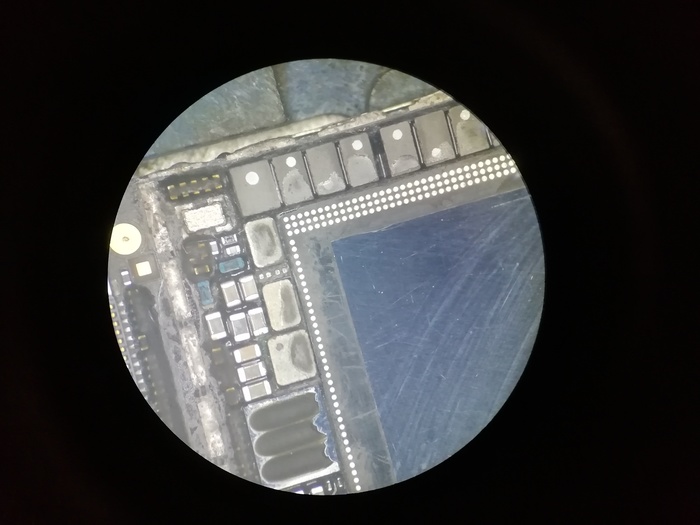

И результат после очистки и лужения пятаков...

Далее проверяем не нарушена ли пайка процессора и его обвязки. Так ведет себя исправная плата Iphone 7 без "оперативы"...

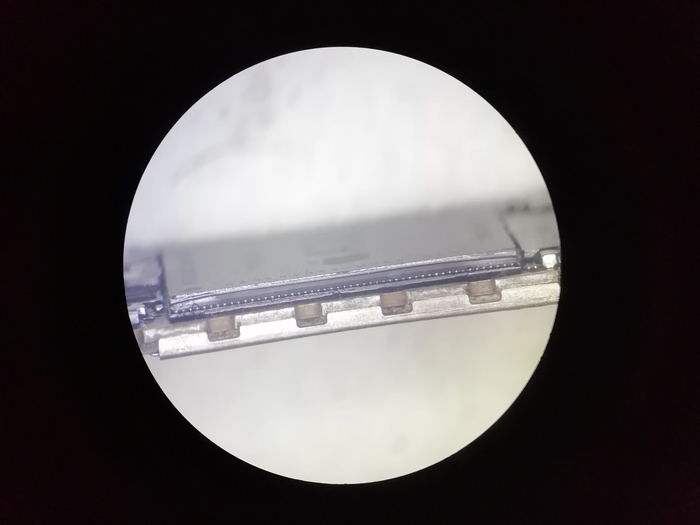

Все в порядке, можно приступать к заключительной фазе ремонта. Накатываем шары и сажаем "оперативу"

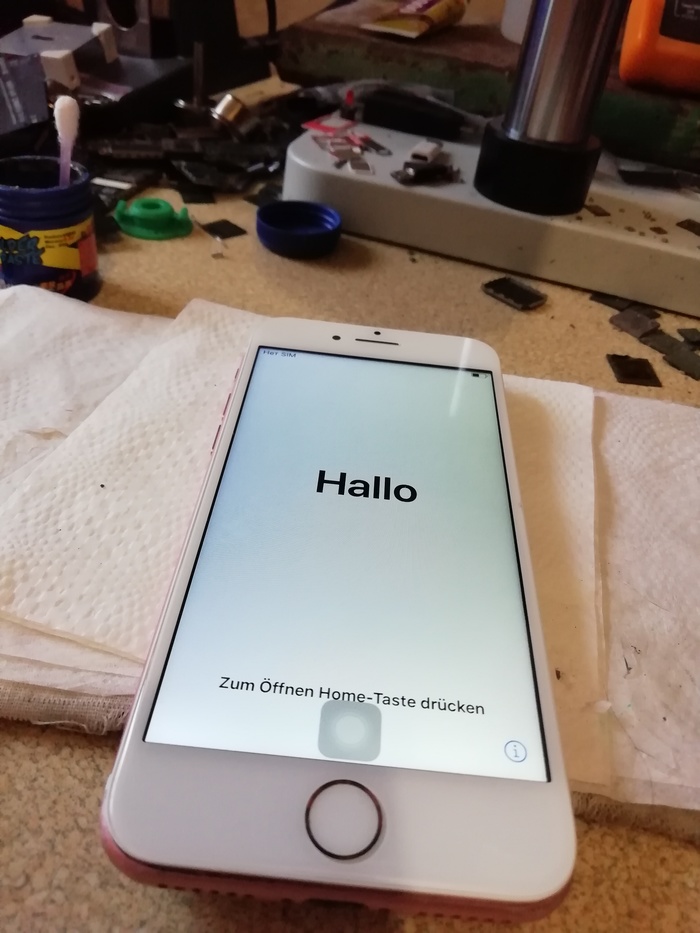

И в финале имеем успешный запуск!

Показать полностью 9 1

Вирус

Помогите пожалуйста, мой компьютер был заражен вирусом, когда я скачал с интернета поздровительную открытку. Компьютер выключился, а когда включился компьютерный блок стал издавать мелкий писк и греться, я проверил диспечер задач и там сказано что нагрузка на процесор 100%, дальше пошла реклама с увиличением члена. Просьба помочь в этом деле, компьютер придется выкидывать?

1620

Керосинка

Моряки в 80-х потащили всякий хлам из Японии. Таможенных сборов тогда еще не было и потому тащили все подряд!


Я же активно тогда занимался переделкой японских тв в наш стандарт.

Но однажды подогнали в подарок неисправную керосиновую печь с электронным управлением - таймер включения\выключения, отработка по заданной температуре и так далее. Питание, как обычно - 100 вольт.

Питание я быстро переделал, трансформатор, но осталась проблема - не запускается.

Оказалось, что в узле горелки стоит предварительный электрический подогреватель, который изначально испаряет керосин при запуске и затем искра поджигает пары керосина. Подогреватель в дальнейшем из работы исключается термореле.


Подогреватель - керамическая шайба диаметром 50- 70 мм и толщиной миллиметров 7. 100 вольт и 100 ватт как помню.

Покрутил, подогреватель такой взять негде...

Токарь выточил из дюрали новое основание горелки , уже под подогреватель из обычной спирали нихром.


Собрал, залил керосин, включил - работает!


Той осенью что то с отоплением намудрили и практически до Нового года отопления не было. Потому печь эта здорово выручила.

Поставишь таймер на 8 утра на включение и к моему приходу в мастерской комфортная температура.


Прихожу 30 -го декабря в мастерскую - холодно! Печь не работает!

На табло иероглифы горят, что означают - непонятно...

Решил - мой самопальный подогрев скис... А он находится в самом центре всей конструкции!

Поставил на стол, начал разбирать. Добрался до подогревателя - целый! Осматриваю узлы дальше... и тут до меня доходит - керосин кончился! Снял бак - точно! Иероглифы на табло именно об это и говорили, оказывается...

Печь так четко работала 2 месяца , что я забыл о том, что она должна еще и заправляться!


Психанул, сгреб все разобранное в кучу и выкинул на балкон. Перед Новым годом работы по ремонтам тв обычно - не продохнуть!

Керосинка

В этой керосиновой печи одна деталь долго не давала мне покоя - зачем она нужна?


На конце форсунки откуда в ванну с эл./подогревом поступает керосин, смонтирован пьезоэлемент.


Долго, в фоновом режиме, соображал - зачем он нужен? Отключал, подключал в работе - видимого эффекта нет.


Озарение пришло в туалете:

Печь в работе запаха керосина паленого практически не создает. Запах коротко появляется при старте и при остановке.

Так вот пьезоэлемент коротким импульсом при команде СТОП стряхивает последнюю каплю застрявшую в форсунке на площадку горелки.

Капля сгорает.

Если же пьезоэлемента нет, то при прекращении пламени стол остается раскаленным и случайные капли из форсунки попадают на стол, но уже не сгорают, а просто испаряются и этим самым создают запах горелого керосина.

Показать полностью 1
599

О нечестном ремонте и желании обмануть пост. Или повесть об одном Xiaomi Mi 5X

Всем доброго дня. На связи очередной пост про ремонты после других ремонтников. Дело было месяц-полтора назад. Когда все было закрыто и ремонт устройств был проблематичен.

Как раз сейчас почти раскидался с долгими ремонтами. Часть подвисший аппаратов уже отправил. Часть в ближайшие дни отправляю.
Пока готовил аппараты к отправке наткнулся на старую накладную с транспортной компании, она освежила мои воспоминания и все равно не мог уснуть, поэтому решил запилить пост.

Имеем телефон: Xiaomi Mi 5X. (Опять фотография из интернета) Прибыл из солнечного города Салехард, где успел походить по рукам ремонтников и после 7 ремонтов оказался у меня. Если хозяин читает этот пост, то его телефон в телевизоре.

Проблема такова: телефон начал в произвольные моменты выключаться, момент выключения был не зависим от нагрузки, температуры и прочих прелестей. Просто в любые произвольные моменты выключался. Со временем это начало проявляться чаще и телефон был отправлен в один из сервисов Салехарда.

В сервисном центре после длительной диагностики вынесли вердикт неисправность процессора, а так же надо заменить аккумулятор, так как со временем он износился. Ценник был озвучен достаточно весомый и человек решил взять время на подумать. Потом решил отказаться так, как в другом сервисе предложили ценник дешевле. Заплатил за диагностику, забрал устройство, а оно не включается(все это объяснили, мол, устройство сначала выключалось нечасто, потом чаще и чаще, а теперь вообще выключились, во всем виноват окаянный процессор), хозяин телефона согласился с их позицией и ушёл с телефоном.
Во втором сервисе где предложили дешевле, также не смогли сделать телефон, выдали с диагнозом смерть оперативной памяти.

В других сервисах, да и у просто частных ремонтников диагнозы разнились(самый близкий диагноз к реальному был замыкание процессора, на нескольких конденсаторах у процессора замыкание), никто так и не сделал его, предложили менять плату. На это хозяин готов не был так, как была куча важной информации на телефоне. В конечном итоге заплатив за 4 диагностики и не добившись результата, аппарат был отправлен ко мне.

Вскрываем и смотрим(imei закрасил):

Сразу смущает непонятная точка на аккумуляторе.

Глянем чуть ближе:

Так это у нас отверстие которое не предусмотрено производителем оборудования. В простонародье дырка. Внутри куча грязи и пыли, отверстие старое. Значит ремонтники не могли повредить аккумулятор. Вариантов появления данного отверстия несколько: попала пыль, грязь, песок и во время зарядки просто продавило аккумулятор.(При зарядке аккумулятор чуть увеличивается и при увеличении начинает давить на пыль/грязь/песок который находится между аккумулятором и задней крышкой. Также возможна комбинация падения+пыль/грязь/песок(от удара пробило аккумулятор). Чрезмерное давление на заднюю крышку телефона.

Сразу подкидываем телефон к лабораторному блоку питания и смотри, а судя по показателям не грузится процессор. Скидываем плату и приступаем к диагностике.

Самое первое диагностическое оборудование ремонтника- это глаза, микроскоп и мультиметр.
Берём глаза и мультиметр в руки и прозваниваем конденсаторы по шинам процессора. И находим конденсатор, который звонится накоротко. И он меня очень насторожил.

Внимательней приглядимся:

Теперь на него взглянем с другой стороны:

Знакомьтесь- это так называемая «закладка», намеренное внесение конструктивных изменений в конструкцию телефона, дабы сделать ремонт затруднительным или невозможным, обычно ставится в аппараты очень плохих клиентов или в аппараты которые отказываются ремонтировать. И эта закладка очень хорошо со своей задачей справилась так, как в родном городе её никто так и не заметил.

Это перемычка на конденсаторе, у конденсатора один контакт на шине питания, другой на земле. Вот из-за этой перемычки процессор и не грузился, так как линия питания была замкнута на землю.

Убираем перемычку:

Следом проверяем телефон, вставляем симку, проверяем связь.

Но увы, телефон не видит сим-карту. Тут все намного проще, просто умер контроллер питания, когда ремонтники пытались греть процессор(скорее всего ремонтники думали, что процессор отбит и грели его), грели и контроллер питания(вот он и решил сдохнуть).


Берём скидываем контроллер, сразу убираем лишний припой и подготавливаем площадку к монтажу нового контроллера:

Но тут небольшая проблема, данных контроллеров нигде в городе не осталось, заказываем и ждём(удивительно, так как раньше эти контроллеры везде продавались).

Дождались, монтируем новый контроллер(судя по всему контроллер снятый, так как часть кода с корпуса микросхемы спилена):

Отмываем все это дело, втыкаем симку и проверяем:

Теперь меняем аккумулятор, вкручиваем винты, которых не было и собираем все в корпус:

Отмываем заднюю крышку:

Вот инородное тело, которое пробило аккумулятор, а теперь его нет, остался только след:

Полностью собираем, финально проверяем пару дней. Хозяин радуется, что данные удалось сохранить.
И идём в транспортную компанию отправлять обратно

Теперь объясню в чем суть обмана.
У телефона изначально проблема была в аккумуляторе. В произвольный момент времени дырка в аккумуляторе касалась корпуса и происходило замыкание. Аппарат выключался и перезагружался. Просто надо было поменять аккумулятор, но ушлые ремонтёры решили поиметь побольше денег и сказали, что проблема в процессоре, а когда человек отказался, то решили поставить перемычку так, как в Салехарде мало толковых ремонтников и вряд ли эту перемычку кто найдёт. В конце-концов человек мог вернуться к ним и они бы убрали перемычку и взяли бы кучу денег. А у других ремонтников не получилось его поднять.

Только один ремонтник был рядом с точным диагнозом, но увы. Он посчитал, что процессор замкнут так, как на конденсаторах короткое замыкание(в режиме диодной прозвонки мультиметр пищал), но только на одном конденсаторе было короткое замыкание, а на остальных конденсаторах было все в порядке(низкое сопротивление шин процессора относительно земли это нормально, оно там и должно быть низкое).

Хозяин был очень расстроен таким отношением сервиса. Ведь благодаря их стараниям процессор все же мог умереть.

Вот так вот казалось бы обычная замена аккумулятора вылилась в нечто большее и дорогое.

Всем честных и компетентных ремонтников.
Берегите себя и свои гаджеты.

Нахожусь в г. Санкт-Петербург

По вопросам:
Vk для связи

Показать полностью 15
