Мой давний друган, прошедший со мной множество всякого разного – от обычных фотографий кота, до ползания в грязи под дождем в погоне за очередным макроснимком, пару дней назад сказал:
«Извини, друган, я отдохну. Что-то мне не хорошо. Коронавирус, наверное.»
Симптомы появились еще в январе, когда где-то недалеко от Бранденбургских ворот он несколько раз отказывался снимать. Я тогда списал это на холод, который посадил батарею, поэтому смена батареи на согретую в кармане повлекла за собой восстановление работоспособности.
С тех пор и до позавчера снова никаких признаков болезни и вот, зеркало повисло в среднем положении, а на нажатие кнопки спуска затвора вызывало только неопределенное легкое, почти незаметное жужжание и... и все. На верхнем дисплее – Err.
Видимо, какая-то аппаратная ошибка. Гугление привело к выводу, что без вскрытия другана не спасти. Но, во-первых, руки для ремонта такой электроники у меня растут не из плеч. Во-вторых, в силу темперамента мне сложно стойко переносить длительное откручивание и закручивание мелких и не очень винтиков. Ну, и, в-третьих, мои манипуляторы (пальцы) слишком велики для манипулирования чем-то меньше 24 гайки.
Но другана спасать надо. Мастерские сейчас не работают у нас, да, и по опыту обращения с ремонтом телефона, ноутбука и еще некоторых вещей я не особо рассчитывал на результат. Кроме того, проблема обещала быть достаточно простой по сути. Поэтому было решено попробовать. Начали...
Из инструментов у меня были только какие-то маникюрные щипцы супруги, пара отверток для точных работ, игла шприца, скотч-лента, десяток неодимовых магнитов, чтобы намагнитить отвертку.

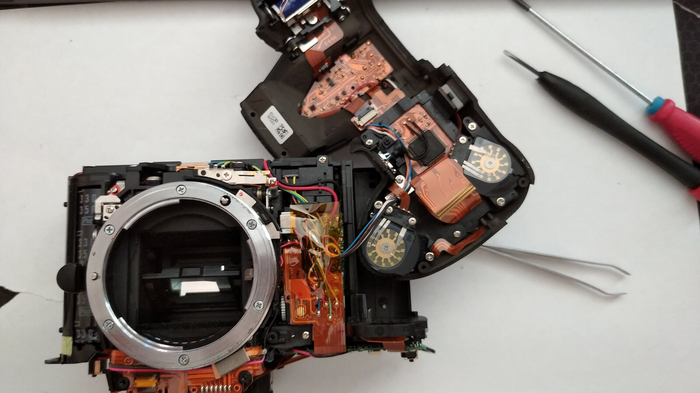

Когда корпус был снят, я понял, что совершил ошибку, родившись позвоночным. Не знаю, должны ли на самом деле работники сборочной линии такой техники проходить тест и за определенное время палочками переложить горку риса, не уронив ни зерна, но собирают это явно люди без костей и с тонкими щупальцами.
Для человека вроде меня влезать сюда было бы безумием. Но ничего... продолжаем.
В двухчасовом видео, которое я нашел, разборка показывалась очень подробно. И меня крайне напрягла необходимость пайки. Поэтому пришлось искать способ минимизировать отпаивание проводов.
Паяльник у меня, конечно, есть и представление о процессе я имею, но и паяльник у меня большой для такого дела, и деликатность пайки тут такая, что явно не про меня. Поэтому разбирать продолжаем, сохраняя соединения по максимуму.
Чтобы добраться до предположительно проблемного механизма (привода затвора), пришлось снять и материнскую плату, и собственно матрицу. А так как в тот момент меня больше занимал сам процесс, то и фотографий много я не делал.

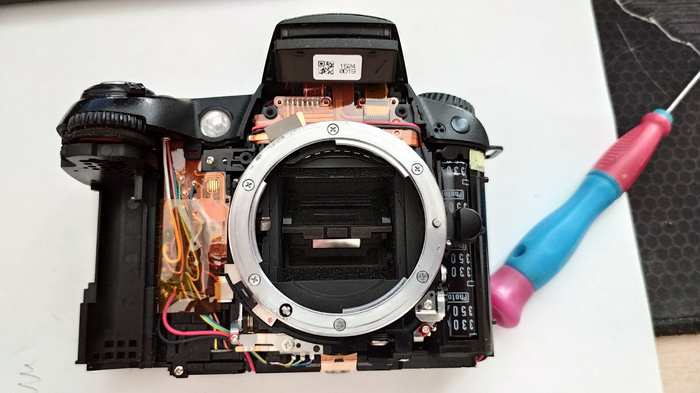

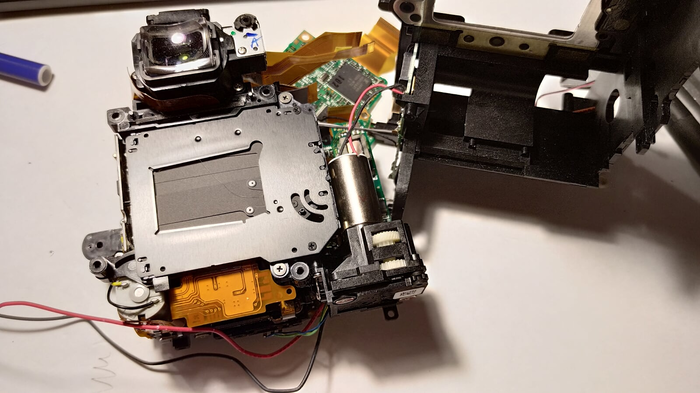

А, вот, и проблемный узел (справа от затвора – цилиндрический мотор и привод затвора и зеркала. Это благодаря ему ваша зеркалка годами щелкает при нажатии на кнопку спуска.
Чтобы добраться до него, нужно разобрать ВЕСЬ аппарат. Нельзя просто откуда-то выкрутить пару винтов и получить доступ к пластмассовым шестерням механизма. Хотя, казалось бы, именно эта подвижная часть вместе с затвором является наиболее уязвимым местом. Но... что есть, то есть.

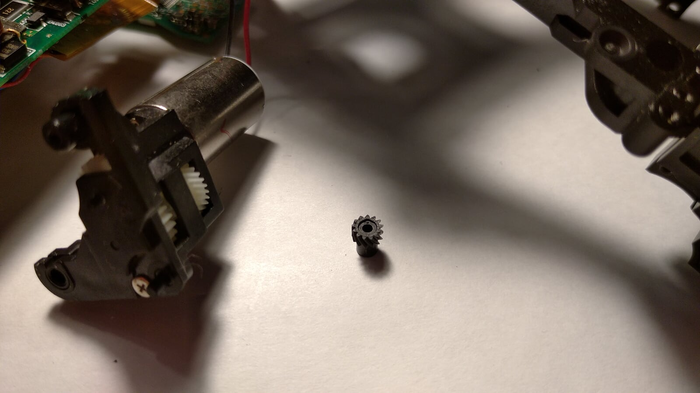

Друган болел из-за этой мелкой шестеренки:
Хорошо видно, насколько она мала даже в сравнении с небольшим мотором. Диаметр самой шестерни – 5-6 мм. А ее втулка – 3 мм. Вот, эта втулочка и треснула. Треснула и потихоньку слезала с вала мотора, чтобы в один момент просто выскочить из зацепления с ведомой шестерней. И все, зеркало повисло.
На Aliexpress можно заказать хоть десяток таких, но шла бы она месяц. А собирать и разбирать потом фотоаппарат снова мне никак не улыбалось. Поэтому шестерня была склеена суперклеем и на него же посажена на вал. На какое-то время хватит (год-два).
Так как друган у меня уже пожилой, я планировал перевести его на домашний режим, поставить на него широкоугольный объектив и пусть снимает снова котов. А в бой со мной в скором времени будет ходить новый фотоаппарат.

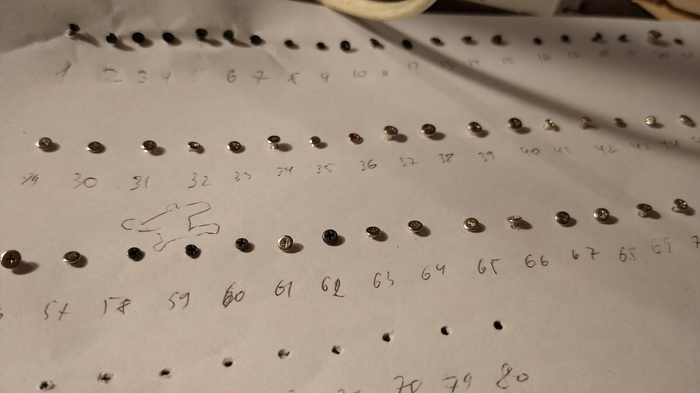

В итоге собрал я его не с первого раза. Много мучался со шлейфами и несколько раз запутался с винтами. Помогла такая штука:
Так как я смотрел порядок разборки на видео, то и разбирал фотоаппарат синхронно с видео и каждый винтик втыкал в дырку на листе бумаги. Дырки, соответственно, пронумерованы и это помогает вернуться в любой момент на видео, посчитав количество выкрученных винтов, разобраться, какой винт и откуда был выкручен у меня. Итого было выкручено более 75 винтов (далеко не все, осталась еще масса).
В итоге аппарат был собран. Все заработало. Работа затвора стала мягкой, какой была изначально.
Попутно выяснилось, что соединение плат настройки (куда подключаются верхний дисплей, кнопка спуска и прочие верхние кнопки) и платы драйвера встроенной вспышки отсутствует. Припой, который был сделан в виде мостиков, треснул. Так как встроенной вспышкой я пользовался только один раз (в магазине при покупке), то и восстанавливать это я не стал.
Друган спасен!

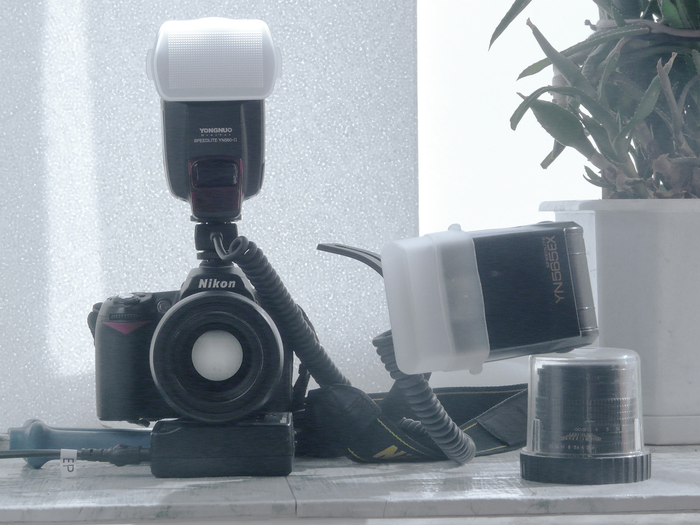

Иногда (летом на даче) он выглядит так:
Друган мой, ремонт мой, фото мои.
