Вот и мне тут попался "компьютерный мастер" из интернета.

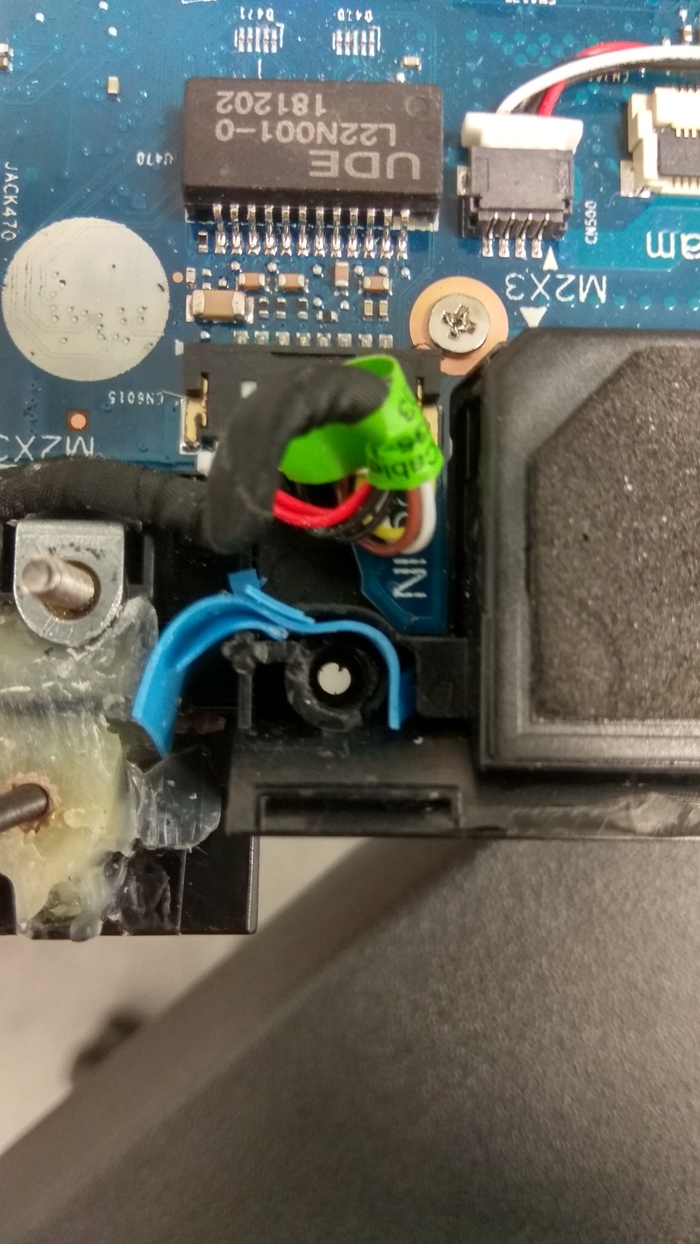

Дочь уронила ноутбук, и он перестал заряжаться, судя по всему сломался сам вход, надо было перепаять, как я думал. Пошел искать мастера на Авито, описал ситуацию, нашел одного, в своем районе, который сказал, что перепаяет на 600 рублей. Договорились на следующий день, чтобы он приехал.

Приехал парень молодой, начал что-то мило щебетать, почти без умолку, разобрал ноут, посмотрел, почистил, протестировал, в итоге оказалось, что вход работает нормально, видимо где-то заряд по окиси пробежал, он чем-то побрызгал плату, кисточкой почистил и все заработало. На все у него ушло где-то полтора часа.

И соответственно самое интересное.

В течении разговора, он очень старательно увиливал от ответа, сколько его работа будет стоить, то шутил, то переводил разговор. Как только собрал, начал какую-то филькину грамоту писать, что он мол от какой-то компании, сейчас выдаст мне документ официальный, правда я ему сразу сказал, что я звонил не компании, а ему как частному мастеру, поэтому эта филькина грамота мне не нужна.

И выдает такой порядок цифр, по тарифам компании":

разборка ноута -2500

Диагностика - 3000

чистка платы - 3000

чистка вентилятора - 2000

замена термопасты - 2000

сборка ноута -2500

диагностика windows - 4500

итого: 19500

Чтобы понимать, я этот ноут новым брал года 3 назад примерно за эти деньги.

И сидит такой смотрит на меня. Улыбка тут же пропала, разговоры закончились.

Я ему сразу сказал, что такие деньги платить не буду, его работу оцениваю в 2500 тысячи. Может забрать и мы расстанемся в хороших отношениях.

Ну и тут пошла жара: Вначале с барского плеча он мне дал скидку в 50%, потому начал доказывать, что это средняя цена за такого рода услуги в Москве, и многие еще его бы даже благодарили, потом начал жаловаться, что 80% у него компания заберет, а он работет только за 20%, и поскольку они знают, что он за заказе, то возьмут деньги с него, то он времени много потратил, то баллончик с чистящим средством, из которого он 3 пшика сделал, дорогой и тд.

В общем минут 10 я пытался с ним по нормальному договориться, что во-первых о цене надо было предупреждать заранее, а мы договаривались на перепайку за 600 рублей, и что эта цена не адекватная, но никакого толку.

Поэтому я пошел с козырей. Я просто сказал, что сейчас позвоню в 112, и вызову наряд, что тут какой-то мастер занимается нелегальной предпринимательской дейтельностью, и нарушает режим самоизоляции. Как ветром сдуло. Правда я еще оценил свое потраченное настроение в 1000 рублей, поэтому выдал ему 1500 на руки и выпроводил за дверь.

В общем видимо с такими мастерами работают, уж очень хорошо они на уши садятся до выставления счета, и потом хорошо начинают давить после выставления. Я понимаю теперь, почему многие старые люди и женщины расстаются с такими деньгами.

Но и конечно настроение портят на день, что такие говнюки есть.

p.s. Полез на авито, потому что у меня был хороший мастер рядом с домом, но в связи с карантином закрылся.

Продолжаю серию тренировочных операций с платой Iphone 7. На этот раз задача заменить микросхему, которая отвечает за работу WiFi. По факту, это будет перекатка той же микросхемы, но с учетом того, что серийные номера прописанные в конфиге нанда не родные, для запуска WiFi необходимо будет выполнить отвязку mac-адреса. Без этой процедуры функция WiFi работать не будет.

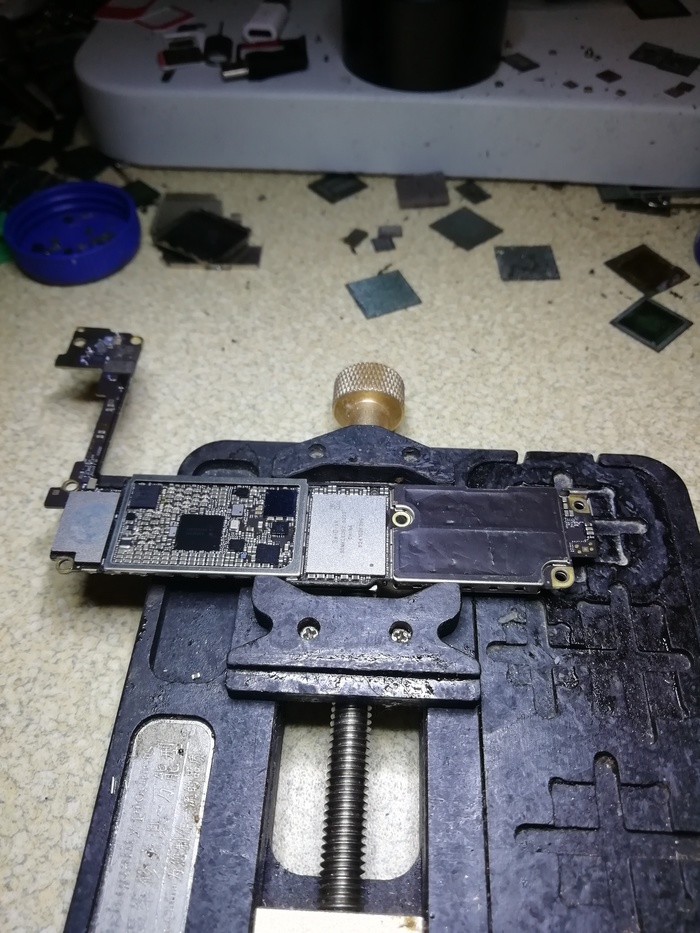

Устанавливаем плату в держатель и счищаем компаунд по периметру микросхемы.

Следующий шаг - выпаиваем микросхему.

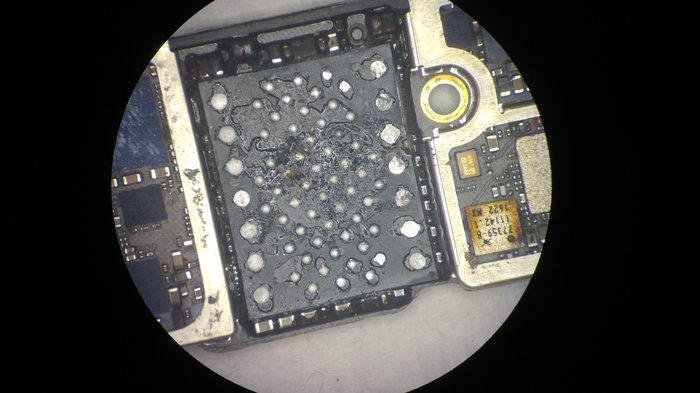

Зачищаем контактные площадки на плате и микросхеме. Готовим микросхему к пайке.

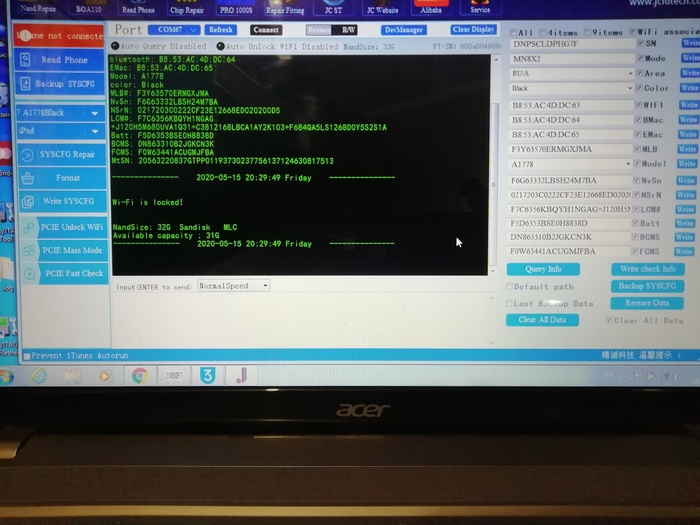

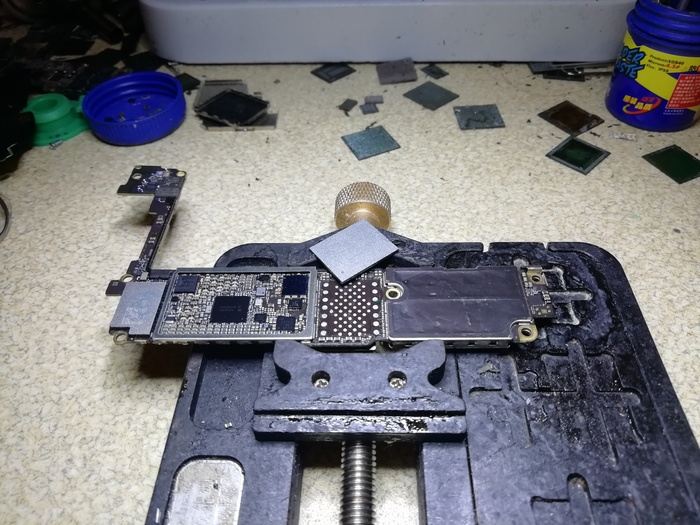

Далее работаем с нандом. Снимаем, чистим от флюса и кидаем в колодку программатора. Отвязываем WiFi.

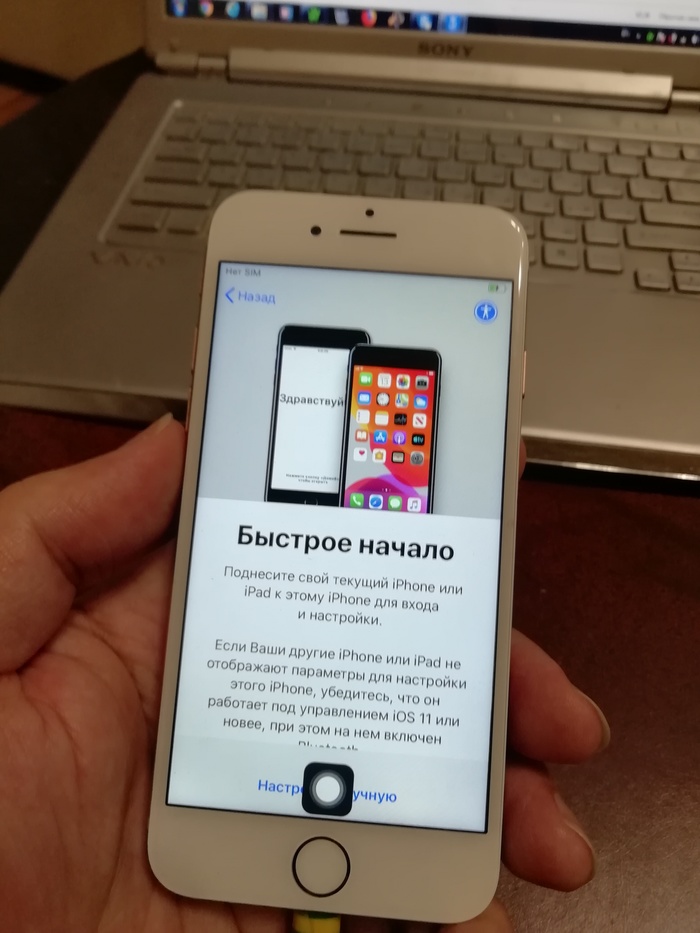

Впаиваем обе микросхемы на свои места. Чистим от флюса. Устанавливаем плату в корпус, запускаем и проверяем работу WiFi.

Привет пикабушники!) ситуация значит такая. Кто может помочь в ремонте шлейфа кнопки home iPhone 7. Сам занимаюсь ремонтом, но такую микрохирургию думаю не потяну

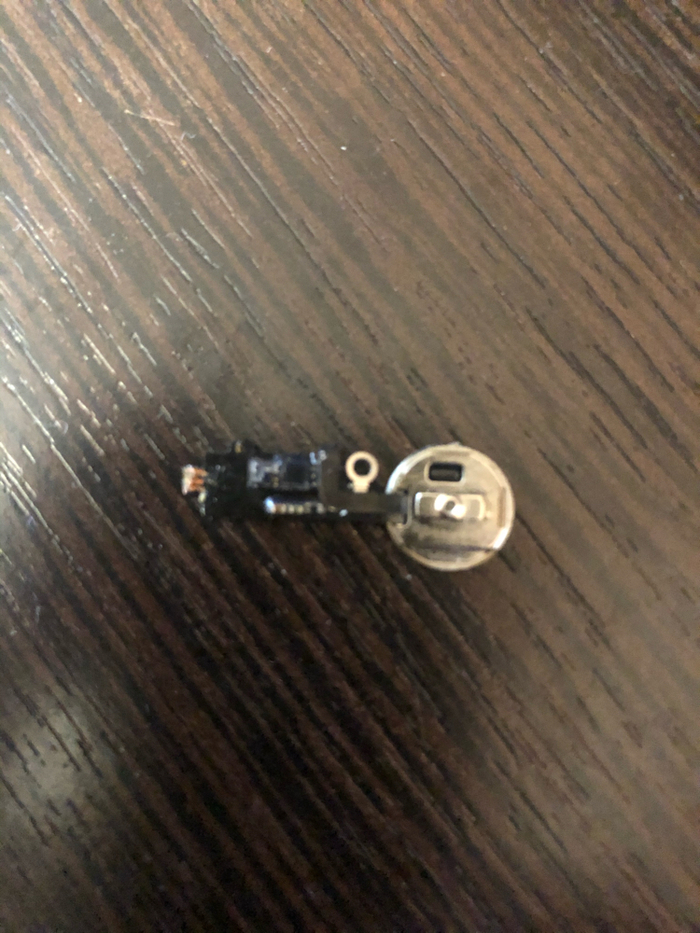

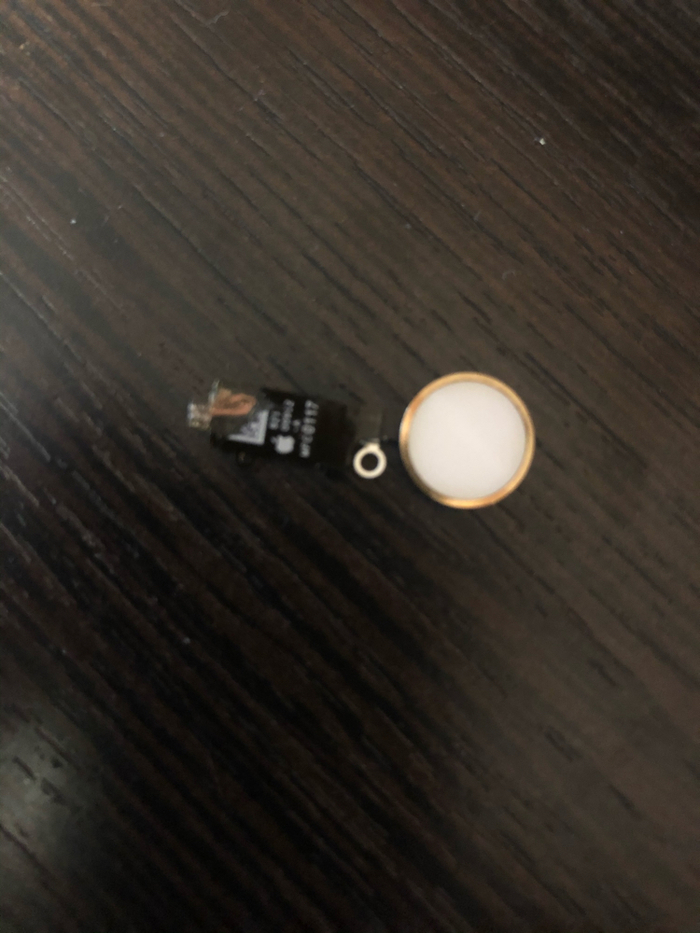

Как видно сама кнопка изрядно потрёпана, видны следы предыдущего ремонта

Как я понимаю, нужно вскрыть и перепаять на новый шлейф. Кто возьмётся прошу отзовитесь!!!)

Всем привет!

Буду очень краток. Пост о банальной замене видеочипа.  Притащил мне значит @xsazon моноблок самсунг, а на нем изображение то двоится то полосы идут. Сдох там радеон весьма редкий в наше время "трехтысячный" .

Вот и чип приехал  почти новый 14го года выпуска

Разбираем, снимаем охлаждение вот собственно материнская плата моноблока

Это наш дохленький радеончик

Возрастом отличается от нового не особо. 1313-это датакод 13 год 13 неделя производства. Очень часто можно найти в продаже чипы 18,19,20 года но все это не правда )

Все снимаем с платы и кладем на паялку.  Главное батарейку не забыть, иначе она очень здорово бабахает.

Чих-пых и поднимаем нашего дохлого товарища с платы

Термопро кстати так не умеет )))

Убираем старый припой мажем флюсом

Ставим новый чип на место и запаиваем.

Далее сборка и проверка бубликом.

FPS конечно смешной но пыжится и крутит )))

Всем спасибо за внимание!

Жил был ноут, HP-17ca0001nc . И был он на гарантии, когда сдохла плашка памяти. Проверил я статус - из 2 лет еще один год остался и понес его в официальный сервис HP в городе Братислава, Swissservice, компания Swiss spol s.r.o.,на Pestovateľská 13 ,чтобы у них паяльники в анусе оказались. Осмотрели, пломбы на месте, акт осмотра-передачи подписали, никаких вопросов.

Плашку поменяли, ноут отдали, денег не взяли, всё хорошо, только услышал (уже дома), что что-то внутри корпуса шуршит. А чуть позже - что петли имеют люфт. Вскрыл ноут и офигел.

Да еще и корыта кусок вырван. (кружочком обведён).

Доказывать что-либо - бесполезно, поэтому оставил отзыв на Google и начал заказывать компоненты.

Что случилось - мудастер снял корыто, после чего резко открыл экран, в результате петли, которые держались на 2х винтах из трех, частично выломали бонки и чудила решил бонки заплавить глубже в пластик. Но заплавил очень глубоко и винт перестал вкручиваться через крышку. Поэтому он выбил кусок из корыта, благо под ножкой не видно.

Общая идея восстановительного ремонта - установить вместо штатных бонок более высокие, винты пустить насковзь и залить все вокруг эпоксидкой для создания жесткого участстка.

Также желателен хороший эстетический эффект.

Потребные материалы

1) Корыто - 35 € на али (взял рифленое черное вместо серебрянкой крашеного из-за лучшей стойкости к истиранию)

2) Муфты латунные М2 , М2,5 , М3 высотой 8 мм (100шт на размер) на али - 6,9 €

3) Винты и гайки сталь набор - 13,5 € (пригодились М2, М2,5 гайки, винты М2-26 мм, М2,5-16 мм). Гуглить по словам flat head screw / tiny head screw / small head screw / low profile screw .

Брал также алюминиевые гайки с нейлоном для фиксации (используются для RC моделей) - не держат нагрузку, после 2-3 раз резьба сьедается.

Куплено на месте - клей Versachem 47809 Plastic Welder (прочность в 3500 PSI) - 4,8€ х 2 набора, для сравнения MG Chemicals 8332 дает 5000 PSI, есть варианты на 4000PSI, но надо заказывать.

Купил, потестил - норм, при склейке вырывает кусок пластика, а не сам эпокси клей.

Ацетон 0,7 литра - 4 €.Все прочее было свое или с работы.

Итого - 69 €.

Время - один месяц на ожидание, 3,5-4 дня на работу (всего 10-12 заливок с перерывом в час) + токарка, слесарка, сборка-разборка.

Правила хорошей практики при ремонте чего-либо.

Прежде, чем что-то разбирать - сфотографируй, как оно было.

Винтики с каждого этапа - разложи по отдельным подписанный коробочкам.

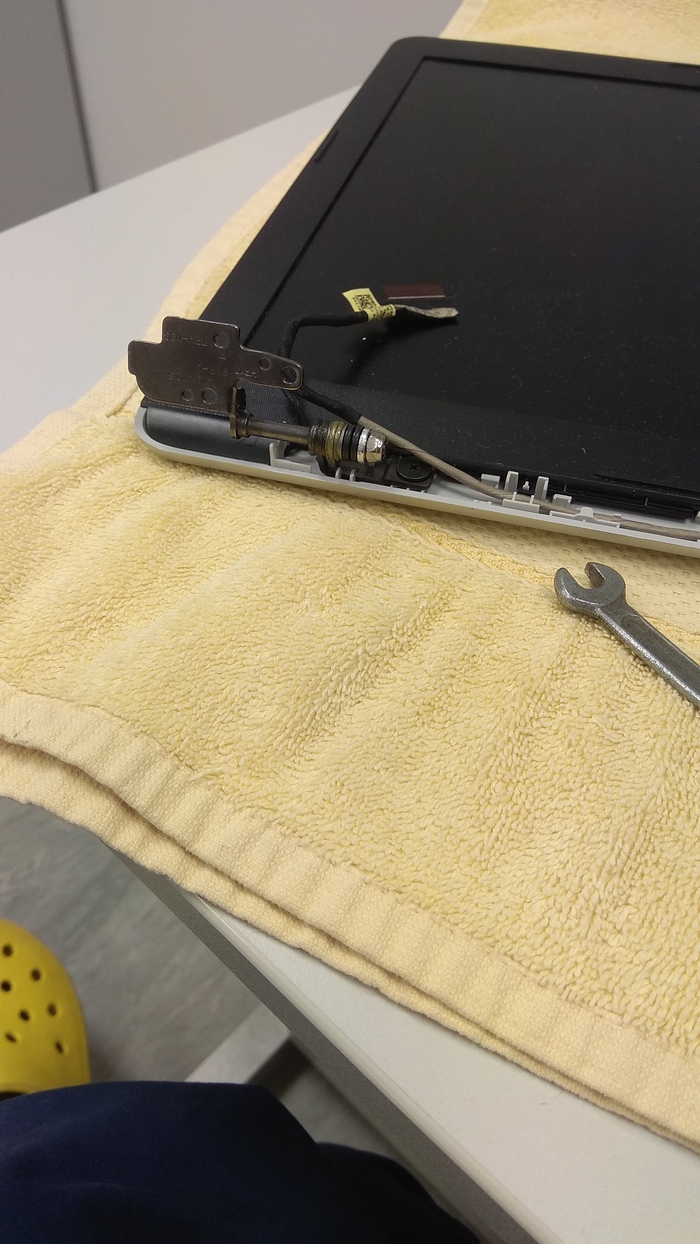

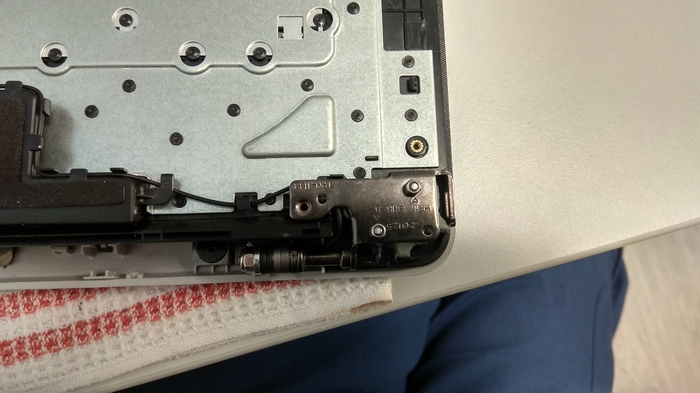

Отсоединяем разъем экрана, антенну Wi-Fi. Убираем экран в сборе. Разбираем одну петлю.

1. Убрал (выплавил) бонки, разобрал петлю для образца. Выяснил, что глубина колодца, куда входит бонка - 7 мм. Изначально там был винт М2,5. Долго думал, что поставить - М2, М2,5, М3. Смотрел, какая гайка встанет в пространство между петлей и корытом. Оказалось, что только М2 гайка без шайбы. Выбор - порушенные бонки делаю на М2, бонки, прикрытые жестяным язычком - оставляю М2,5, но винт пускаю насквозь. Сверлю по центру колодцев временные отверстия (как направляющую использую муфту М2, М2,5), разворачиваю их до М2 и М2,5 со стороны клавы.

Сточил 1 мм с бонок М2 (3 шт) и М2,5 (1 шт).

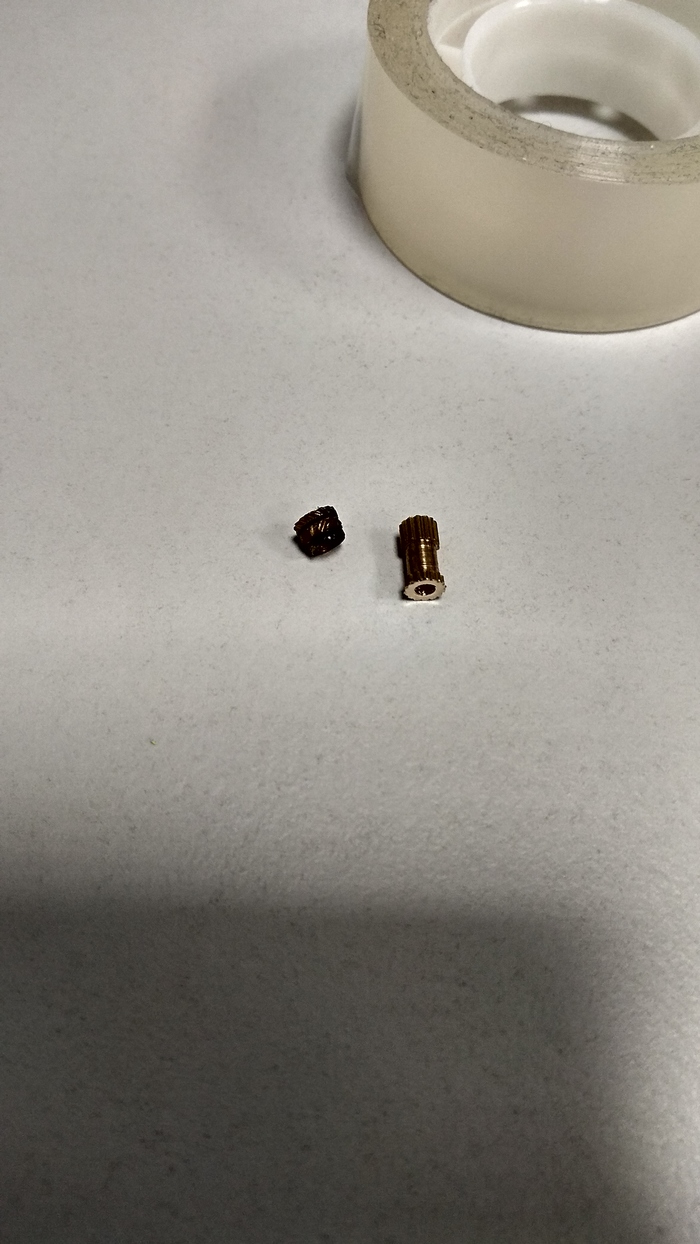

Сравнение - было и стало.

Перед использованием сначала собираю узел на холодную, смотрю, чтобы бонка становилась на место хорошо, при необходимости - на винт накручиваешь 2шт бонок (нижняя сточенной частью вниз) и аккуратными движениями фрезируете лишнее со стенок колодца.  Следить, чтобы не было перекоса плоскости петли. Дополнительно обточил одну М2 бонку на наружный диаметр 2,5 мм (отверстие в петле - 2,5 мм) для центровки приклеевоемой бонки. Для предотвращения адгезии к винтам - мажу их смазкой силиконовая термостойкая СИ-350 (более густая, чем СИ-180). Все, на что может попасть клей - заклеиваю канцелярским скотчем (эпокси к нему не липнет). Если использую синюю изоленту - также слегка мажу СИ-350 (очень слегка). Если нужна выборка в заливке - подбираешь термоусадочную трубку, на нее клеешь скотч канцелярский и вставляешь. Саму бонку сначала обезжириваю в р-ре 80% ортофосфорной кислоты (шприц 5 мл, поршень долой, положил бонку, собрал и набирай кислоту 3-4 мл) на 5-7 минут (как начнет блестеть +2 мин), надо встряхивать 2-3 раза в минуту, затем слить кислоту в раковину, бонку вытряхнуть на блюдечко, нанизать на медную проволоку, промыть под проточной холодной водой 3--4 мин, проверить качество отмывки с помощью индикаторной бумаги или на вкус. Выложить на фильтровальную бумагу (бумажные салфетки пойдут), обсушить, промыть в другом шприце в 3-4 мл ацетона, финально высушить на салфетках.

Колодец обезжирить либо спиртом 96% (более безопасно), либо ацетоном (опасно - может протечь на лицевую сторону), высушить. Использовать палочки для ушей.

Сборка и установка.

Все, что не клеется прямо сейчас - собираем насухую, саму бонку брать только пинцетом, винт немного мажем СИ-350 и вкручиваем сверху на всю длину бонки, но не больше.

Эпокси размешиваем на наклеенном малярном скотче, под рукой - 5-6 марлевых салфеток (бинт), смоченных спиртом. С помощью спички готовую смесь нужно перенести в шприц 2 мл с убранным поршнем. Затем вставь поршень и начинай работать. Смесь живет 5-6 минут. Наносим в колодец и немного на бонку (на среднюю часть без насечек). Вставляем бонку до упора, удаляем избыток клея, выкручиваем винт, переворачиваем и со стороны клавы убираем потек. Винт быстро протираем, опять наносим немного СИ-350 и вкручиваем со стороны клавы насквозь. Быстро накидываем петлю,  прикручиваем , на винт с эпокси накручивем оправку М2,5 из бонки, не забыв немного СИ-350. Опционально - придавить струбциной.

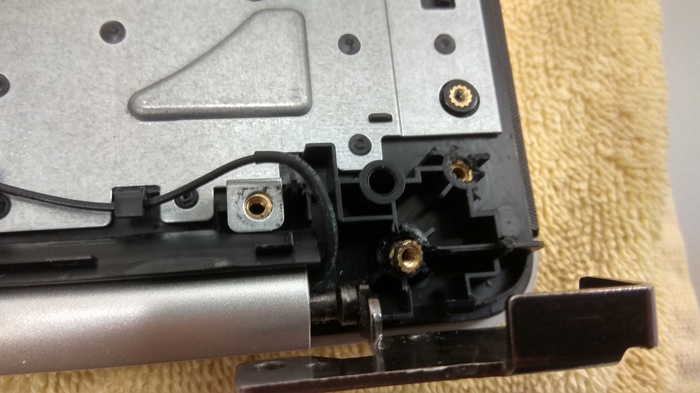

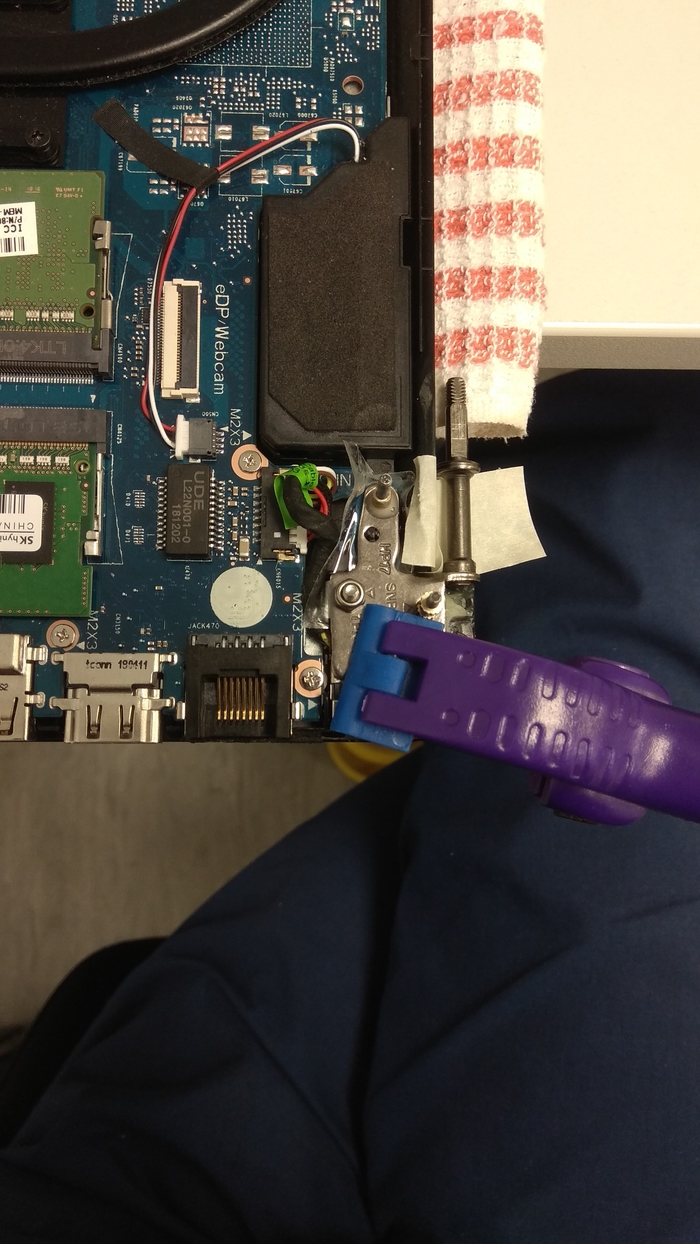

Верхний винт - клеется. Видна оправка на 2,5 мм, которая входит в отверстие 2,5 мм на петле.

Не гонитесь за объемом заливки. Лучше 3 раза залить аккуратно, чем один раз и все растечется.

Для отграничения в узких местах использовал синюю изоленту, слегка смазанную СИ-350

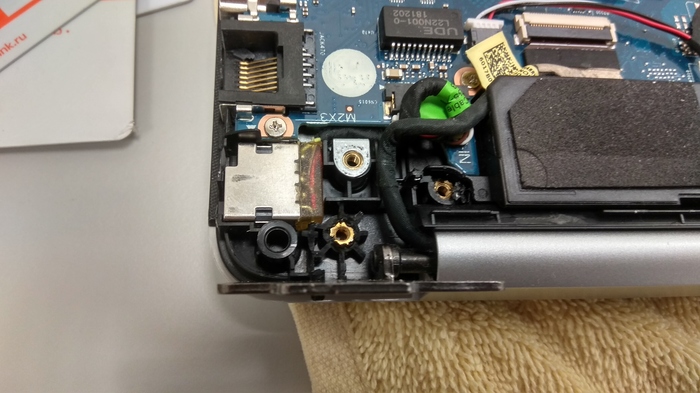

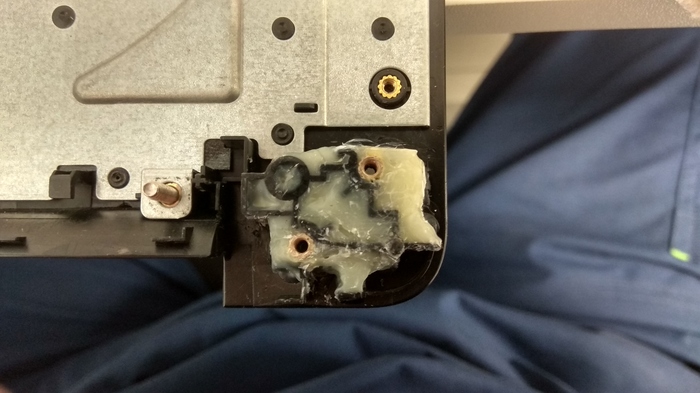

Финал.

При необходимости можно подровнять напильником.

Дальше - обрезаем винты в размер, меряем, чтобы ничего нигде не задевало, собираем петли (я их помыл в ацетоне, очистил и смазал Циантим-201), регулируем натяг, собираем.

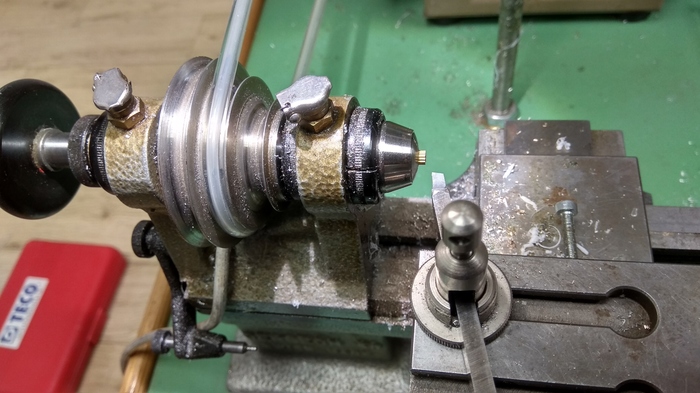

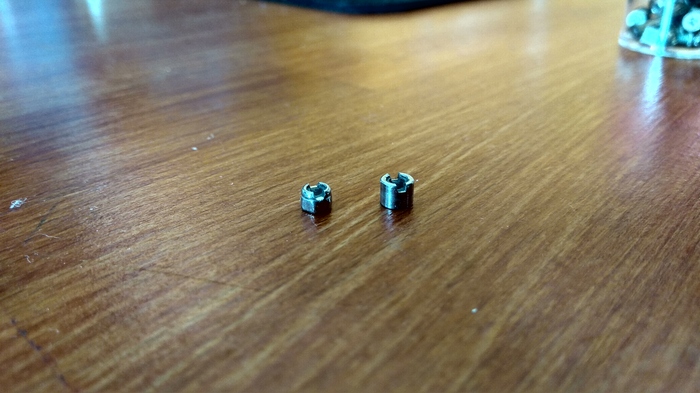

Обтачиваю гайку М2,5 до наружного диаметра около 3,8 мм (чтобы лезла в шахту корыта) и на обеих М2 и М2,5 делаем риску под плоскую отвертку.

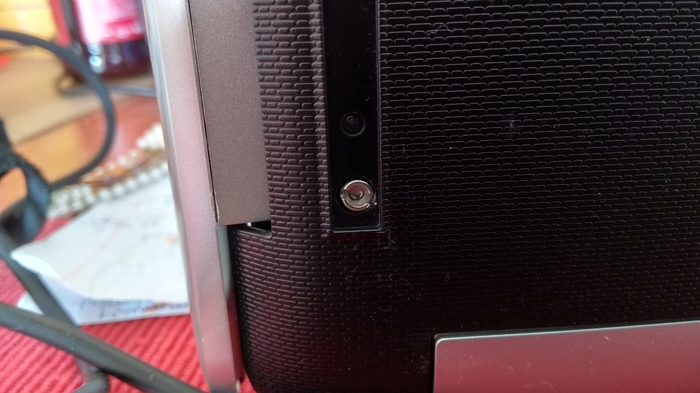

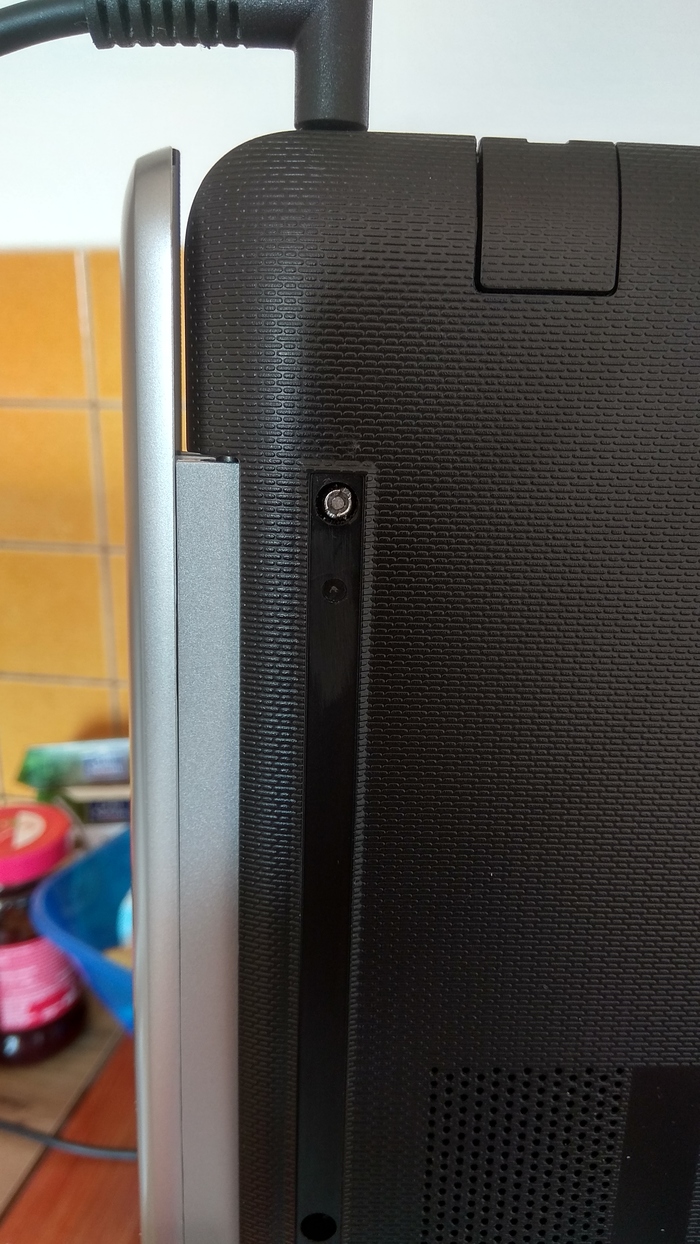

Как это выглядит с нижней стороны.

Увы, ноги не перенесли 1 месяц , будучи наклееными на малярный скотч. Отказались клеится.

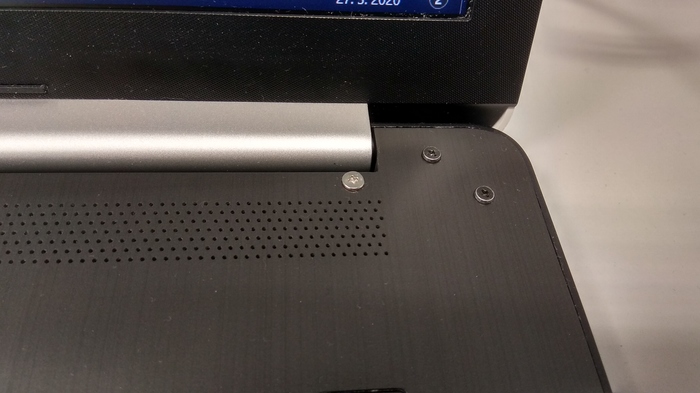

Вид со стороны клавы.

М2 - черный, М2,5 - блестящий.

Пытался найти винт с плоской шляпкой М2 и М2,5 нужной длины и одинакового цвета - не смог.

Итого - всех затрат около 71 €. Ноут продолжает радовать. Месяц назад добавил 32 гб памяти - по корпусу крепко держится.

Осталось резиновые ноги заказать (около 10 €), как закончится карантин.

Вопросы, комментарии, пожалуйста.

На днях полезу SSD ставить, если надо будет фоток - не вопрос.

Под Новый год приобрел 4 платки на Iphone 7 с известного китайского сайта.

Согласно описанию товара: платы без микросхем памяти, нерабочие, для использования в качестве донора компонентов. Цена - 224 рубля за штуку. Естественно, многого за такую цену ожидать не приходится, но для тренировки навыков пайки самое то! Все платы пришли с механическими дефектами: 3 прилично гнутые, 1 с отломанным "рогом" и вдобавок залитик. Кроме того все имели кз с потреблением от 1,5 А и выше. Как оказалось, все замыкания были связаны с варварским демонтажем нандов. Никто не заморачивался с чисткой компаунда вокруг нанда, его просто срывали лезвием во время выпайки при этом повреждая поверхностный и внутренние слои платы. При нагреве компаунд расширяется и выдавливает расплавленный припой, который формирует шарик- перемычку на близко расположенных элементах. Отсюда и кз.

Для того, чтобы попрактиковаться в пайке процессора A10 необходимо было восстановить работоспособность платы до состояния запуска ios. Восстановив обвязку нанда, удалив все "сопли" обнаруживаю, что кз ушло, а плата находится в режиме DFU, собственно, как ей и положено при отсутствие нанда. Следующий шаг - подготовка pci-e nand для установки на плату и прошивки ios.

Шьем подходящий конфиг...

И устанавливаем нанд на плату.

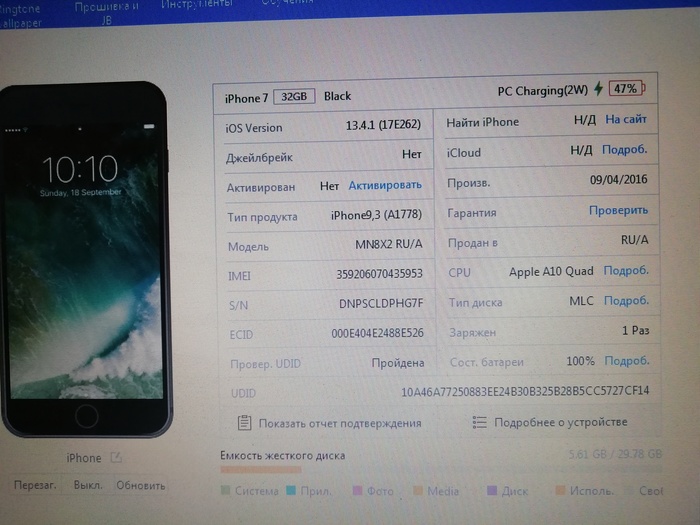

Далее прошивка с помощью 3uTools.

И вот он запуск!

Плата, конечно, не активируется, но для дальнейшей практики отличный экземпляр.
