Сообщество - Сообщество Ремонтёров

Сообщество Ремонтёров

8 095 постов 44 151 подписчик

Популярные теги в сообществе:

702

Оживление мертвеца (Lenovo L520)

Попал сегодня ко мне списанный откуда-то Lenovo L520.
Никакой реакции на кнопку нет.
Проверил блок питания, 20.5В из него выходит...Копани дальше.

Плата выглядит вот так:

Осмотрев плату, вижу недопаяный контроллер питания оперативки:

Допаиваю его и изучаю дальше.
Замер сопротивлений по основным дросселям ничего подозрительного не выявил.
НО, замер напряжений показал что отсутствуют дежурные 3.3 и 5в.

Копаем в эту сторону.
Первым делом ШИМ контроллер дежурки должен быть запитан.
В моем случае отсутствует питание этого контроллера (6 пин, должно быть 19В)
Если нет питания, значит есть проблема.
Замер сопротивления выявил короткое замыкание по линии питания ШИМ.

Что бы локализовать причину КЗ, нужно подать в эту линию 1в и 2а))
В итоге видим дохлый керамический конденсатор с обратной стороны платы.

Меняем нижний большой кондёр и кз уходит, но 19в не появляется.

Возле ШИМ дежурки меняем резистор, который так же сдох)
но и это не дало нам нужного питания.

Дальше без схемы уже долго.

По схеме видно, что перед дросселем PL4 стоит пердохранитель. 19в приходит сначала на него, а потом уже дальше к ШИМу. Меняем напряжение и видим что на него приходит 19в, а после него 0. Хммм
выпаиваю:

Да он в обрыве)
Меняю на донорский и наконец-то вижу долгожданное дежурное питание:

Ноут починен)

Теперь ноут не мертв

А это мервые фиксики

Москва

Показать полностью 12
176

Интересная неисправность на ASUS N550JK, или нет звука в динамиках (на самом деле есть!)

День добрый, сообщники!

Это моя первая публикация, просьба не кидаться горелыми ШИМками и MOSFETами!


А поделиться хочу интересным ремонтом ASUS N550JK, платформа Asus X550LC Rev2.0

Пришел аппарат с проблемой: был залит 2 года назад, работал, но появились проблемы: не работает клавиатура, нет Wi-Fi, нет звука, не работает гнездо для наушников и блютус.

Материнка была отмыта, подозрительные места пропаяны. Были задефектованы модуль Wi-Fi и клавиатура, других проблем не выявлено. Кроме...

Вот и тут и начинается самое интересное!

Звука действительно не было. Естественно, начал с гнезда гарнитуры (оно совмещенное с микрофоном). И тут выяснилось, что звук есть! Только с вставленным штекером наушников (или с любым другим). Проверил гнездо: все как нужно, при вставленном джеке в гнездо контакты HP_JD1 (6) и HP_L_CON (5) надежно соединяются и только в этом положении (!) появляется звук.

Дальше конечно был поиск даташита на микросхему кодека ALC668

Выяснилось, что документации на этот кодек просто нет в сети! Пришлось воспользоваться бордвью, что в свободном доступе. Про отсутствие схем ASUS писать уже и не нужно... Выяснилось, что в цепи определения подключения участвует также мосфет Q3801, на 6 ноге которого появляется низкий при подключении джека. Но на 33 ноге кодека SENCE B в любом варианте - 1,8 в.


Были повергнуты тщательному допросу осмотру все элементы обвязки, промерены питания и земли кодека - все в порядке. А время-то идет... Создал тему на известном ремонтерам ноутбуков форуме, параллельно заказал кодек, а что еще делать?!


Заменил кодек - все без изменений! На форуме посоветовали выпаять разъем и проверить его вне платы. Упирался, но сделал это. Поразился ненадежности конструкции

Вот фото с демонтированными голыми руками контактами:

Промерял разъем - все также, замыкает контакты 5 и 6 при вставленном джеке. Искал документацию на него - не нашел. Включил без разъема - звука нет! Делать нечего, запаял его назад.


Начал измерения осциллографом, обнаружил, что на SENCE A и SENCE B - меандр с паразитными наводками. Промерял все цепи по аналогии с ALC662 - ничего подозрительного нет, обвязка соответствует номиналам.


Также поиск привел на Пикабу, к Kekovsky. Ну если человек перепаивал кодеки с заменой ног, то уж это-то... Он дал совет, спасибо большое! Частично я его выполнил, но безрезультатно...


Тупик... Плата отложена, бродят мысли о замене всей материнки...


И тут в руки попадает донорская плата ASUS N550JK. Решил замерить все сопротивления относительно земли. Сделал табличку в Экселе, начал и продолжил измерения. И вот ближе к 40-ой ноге утомился, сделал паузу. И тут думаю - дай замеряю разъем, выглядит он как новый. И тут...


Звоню 5 и 6 ноги - они ЗАМКНУТЫ! Замкнуты БЕЗ джека! Вот это поворот...

В неисправном они были замкнуты С джеком


Разные неисправности у меня были, но такого... Как известно, в электронике всего 2 неисправности: контакт там, где его не должно быть и отсутствие контакта там, где он быть должен. Но чтобы третий случай, и неконтакт и контакт, только наоборот - такого я еще не встречал!

Естественно, разъем был успешно заменен, материнка порадовала звуком, наушники тоже!


@Kekovsky, примите мою благодарность! Если бы не Ваш совет, не было бы этой публикации.

Показать полностью 4
5

Нужна помощь

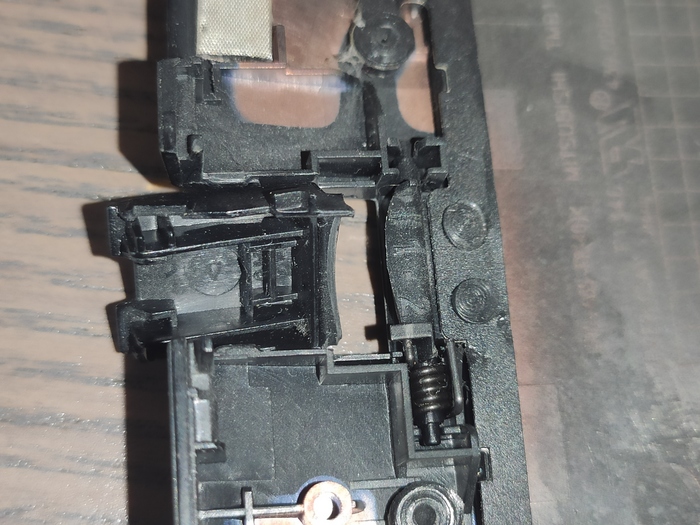

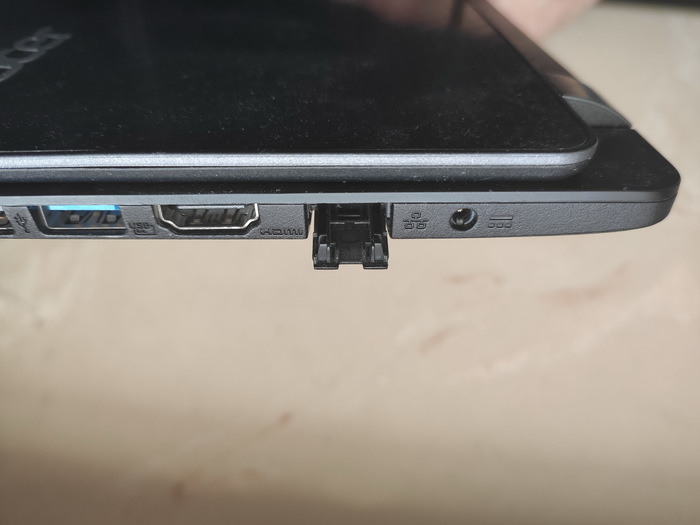

Есть ноутбук Acer V3 371 и в нем по ублюдским заветам нового времени разъем для интернета RJ45 сделан усеченным (экономия целых 5мм по высоте ноутбука!). Крышечка порта закрывает разъем или придавливает-держит провод. Когда менял жесткий диск, когда одевал крышку корпуса крышечку нечаянно сломал :(

Гугление не привело вообще ни к какому результату...
Что делать в такой ситуации? Продаются ли крышечки? Или можно разъем перепаять на полноценный?

Показать полностью 2
29

Как должно выглядеть обучение на курсах по ремонту телефонов с нуля. Мое мнение

Мастера привет. Хочу высказать свое мнение о том, как надо обучать на курсах по ремонту телефонов. Да и вообще любой техники.


Вообще перед тем как дискутировать на подобную тему надо понять - что такое обучение и кому оно нужно. Считаю, что обучение нужно как учителю так и ученику. Про ученика в принципе понятно. Но зачем учителю, который преподает ремонт техники нужно чтобы ученик достиг высот. В первую очередь это реклама, сарафанное радио, это благодарность, это понимание что ты действительно правильно даешь информацию своим ученикам. Руководители будут спрашивать - где учился? и услышав фамилию учителя, сразу брать вас на работу. Вообще мне не нравиться учиться. Я считаю, что в школе учат неправильно. Надо преподавать так чтобы ученики сами хотели изучить материал и больше знать предметы. Как это сделать – надо все визуализировать. Допустим алгебра и эти квадратные корни. Где они применяются я хз. Но если бы мы производили расчеты, каких-то механизмов ракеты и понимали для чего мы это учим было бы гораздо интересней. И эту схему обучения можно применить ко всему. Это как учить хирурга делать операции без практики. Ну это же бред вы согласны. Ютуб канал Serge Paskal, при всем уважении. Пожалуйста без обид. Хочу высказать свое субъективное мнение о обучении у Сереги Паскаля. Посмотрев твои ролики, как девочка пишет в тетрадку, что такое конденсатор, диод и т.п. Я начинаю засыпать, и я вообще не понимаю такой метод обучения. Так обучали наверно в СССР. И Серега продолжает традиции. Я считаю, что давать схемотехнику в начале обучения - это полный бред. И давать ее в таком виде что приходится писать под диктовку это тоже бред. Почему??? Да потому что мне это совсем не интересно, мне скучно, я хочу спать. Это как в школе, сидишь и думаешь быстрей бы закончился урок.


Как бы я обучал. Когда человек приходит в первый раз. Я ему даю телефоны и прошу его их разобрать. Даю на это определенное время, а потом показываю как это делаю я и мы проводим работу над ошибками. Вообще в ремонте большое значение имеет умение правильно и аккуратно разобрать устройство. Первый закон ремонтника – не навреди. Когда человек научится полностью разбирать телефоны, я ему даю возможность изучить модульный ремонт. Далее пайку паяльником, позже более сложную пайку и пайку б.г.а. И только в последнюю очередь схемотехнику. Потому что ученик не сможет разобрать телефон, изучая в начале кондеры. И считаю - сложный материал не надо давать под диктовку. Надо взять плату от айфона, подключить ее к блоку, и изучить как идет питание от батареи по плате и что будет если замкнуть кондер, если убрать катушку, если замкнуть диод, если убрать диод. Так информация гораздо понятней доносится и лучше усваивается. Сразу приходит практика непосредственно в сфере ремонта телефонов. И такой мастер, когда выпустится, не будет дрожать когда возьмет клиентский телефон на ремонт. А выпускным экзаменом считаю сделать ремонт телефона ученика, допустим перекатку квартета. Тогда точно выйдет супер профи, и он будет востребован везде и всегда. При таком методе обучения ученик во время учебы может брать телефоны знакомых и уже делать те ремонты, которые изучил на курсах.


Как то Serge Paskal прислал ко мне своего хорошего по его словам ученика. Когда я ему дал разобрать айфон 6, он очень долго дрожал и сказал, что у него нет в этом опыта. Ну и смысл от таких курсов. Надо дать пачку телефонов ученику и просишь разобрать и собрать. Чтобы руки привыкали и ученик был более уверенным с клиентской техникой.


Вот многие которые разбираются в схемотехнике говорят что схемотехника это база. Ну давайте тогда перед продажей программаторов давать платные курсы по написанию прошивок на телефоны. Чтобы мастера, когда копаются в программной части телефона, знали базу, знали как устроена прошивка, знали как самому написать прошивку. Это база ребята. Ну бред же да. Зачем что то усложнять, когда можно обучить именно тому чем будешь заниматься. От простого к сложному. В первом классе вам не будут давать тригонометрические уравнения. Так и на курсах не надо на первом занятии учить схемотехнику. Дайте человеку отвертку и телефон. Пусть разбирает. Пусть учит где земля на плате, где динамик, вибратор, дисплей, кп, проц, флеша и т.п. Нахрен ему эти кондеры в самом начале, если он не знает что такое динамик, и как до него добраться. После моего метода обучения, человек за неделю, а может и раньше сможет зарабатывать. Да он будет косячить, делать ремонты неуверенно. Но все мы косячим даже сейчас, когда встречаемся с чем-то новым и неизвестным ранее.


Вообще дистанционное обучение это сомнительная практика, но возможная. Ученику придется покупать все что потребуется для обучения. А это оборудование, расходники, и доноров для опыта. Считаю что дистанционно учить это сложнее, и это должно дороже оплачиваться. Помню как то объяснял по скайпу человеку как прошить телефон, чуть ли не посидел весь. Как можно так тупить.)))) Но он всего лишь обычный человек, а мы крутые и опытные мастра. Поэтому нам сложно понять, как можно не понимать каких то простых вещей. На объяснение уходит много времени, а время деньги.


Такая история. Спасибо, надеюсь вам понравилось.

На ютуб канале ALEXEY SOTOV есть видео версия этого текста и спор с Сергеем и другими мастерами.

Ребята не судите строго, это мой первый пост. Напишите в чем прав, а в чем виноват).

Как должно выглядеть обучение на курсах по ремонту телефонов с нуля. Мое мнение
Показать полностью 1
187

Видеокарта Sapphire NITRO R9 390X 8G. Пропало изображение

Принесли в ремонт когда-то топовую печку Sapphire R9 390X. Пропало изображение, с тех пор просто лежит на полке. Владелец рассказал, что читал в интернете как греют чип и ВСЕМ помогает. Вот тоже решил принёсти "погреть" на ИК станции, оживить карту. Но не буду спешить включать свою станцию, посмотрю сначала что там случилось с картой на самом деле.

Разбираю карту и первым делом прохожусь по предохранителям. Сразу же обнаруживаю, что предохранитель по линии 12В возле разъёма pci-e сработал, а после него подозрительные 58 Ом. Такого низкого сопротивления тут быть конечно же не должно.

Значение сопротивления 58Ом говорит о том, что вероятнее всего какая-то линия питания пробита на 12В. Чтобы найти эту линию, просто поочерёдно замеряю сопротивления всех основных питаний. И вот по питанию контроллера видеопамяти как раз оказываются те самые 58Ом.

Фаза питания контроллера памяти построена на одном DRMos IR3553

Верхний ключ в составе DRMos'а вероятно пробит. Чтобы это проверить мне проще всего снять DRMos и убедиться что заниженное сопротивление по линии 12В исчезло. Так и оказалось.

Меняю пробитый DRMos IR3553 на исправный. Сопротивление по 12В линии после замены микросхемы в норме.

Все остальные сопротивления так же в норме. Можно попробовать подключить карту к лабораторному блоку питания. Питание контроллера видеопамяти запустилось

Ставлю новый предохранитель и выбрасываю пробитый DRMos.

Пробую запускать карту в тестовом стенде. Всё нормально. Видеокарта определилась, картинка появилась и драйвер успешно установился.

Теперь можно проверить карту под нагрузкой. Мало ли, вдруг там и правда отвал кристалла и всё было напрасно, стоило просто погреть видеочип...

Но нет, всё в полном порядке. Тесты под нагрузкой прошли успешно. У видеокарты были только проблемы с питанием. Вполне типовая поломка. Видеокарта Sapphire R9 390X отремонтирована без всякого прогрева видеочипа.

Показать полностью 16

Помогите с подключением двух телевизоров к dvb-t2

Ситуация такая.
Есть два телека, старый и новый. Старый работает через dvb-t2 приставку, новый Samsung подключен напрямую. Есть одна активная антенна.
Сразу уточняю: без подачи питания антенна сигнал не тянет.
От антенны идет один кабель. Подключаю через двойник - на приставке выскакивает короткое замыкание, Samsung не показывает.
Если подключить только приставку с питанием антенны всё работает. Если подключить только ТВ Samsung - ничего не работает. Как выяснил в службе поддержки - данный ТВ не может питать антенну. Плюс, я так понимаю, у Самсунга на входе дроссель, который закорачивает питание антенны от приставки. Делитель сигнала вообще не пропускает питание. Думал подключить блок питания, но сделал вывод, что телек все равно будет коротить. Как в итоге можно организовать это хозяйство?

40

Iphone 6 или вечный 1%

Всем здравствуйте! Не претендую на авторство способа данного ремонта, но многим может быть полезно. И так обо все по порядку. Принесли мне iphone 6 с той самой мастерской, где не делают сложных болячек.

Признаки неисправности - стоит на зарядке, потребление 1,2А при этом процент зарядки всегда на уровне 1%. Мало того произвольно перезагружается, может показать заряд 7% или 2% и уйти в ребут. Меняли АКБ, пропаивали средние контакты, все как обычно.
Ну будем разбираться, первым делом проверяем связь среднего контакта АКБ с резистором R2511 около микрухи U1400

И если есть контакт, то следующий на очереди так называемый Tigris или U1401. Я его заменил, а фото сделать не успел и подсобрал, что бы проверить. Включаем, смотрим - те-же яйца, только в профиль. Проценты заряда растут скачками. В 3Utools пытаемся смотреть инфо о батарее и тут же получаем ребут. Значит процессор не может определить уровнь заряда.
Вопрос на миллион, поэтому выбираем подсказку - Звонок другу. Именно он мне и подсказал как обмануть систему. Суть такая: с того самого R2511 мы тянем перемычище с подтяжкойчерез резистор в 2Ком на конденсатор C1700. На схеме это выглядит так

Глаза боятся, а руки делают. Приступим, резистор на 2Ком был нахальным образом снят c платы ip 5s, его номер R21

Ну, а дальше дело техники

Вот такой конечный результат вышел, предварительно проверил новоявленную цепь на просадку к массе. Все было отлично, под собрал и запустил. Проверку провел в 3UTools, АКБ стало корректно отображать емкость и прочие параметры.

Показать полностью 6
51

Сборка из нового железа пошла не по плану. Ремонт Asus Prime B360-plus

Читателю привет!

Сегодняшним пациентом будет будет материнка от десктопного компа со стандартной проблемой - повредили сокет. Владелец купил новые железки, радостный побежал собирать и, видимо, не задалось. Или руки тряслись, хотя можно было принять успокоительный стопарик, или просто не умеет собирать и делал это впервые.

Вот и пациент:

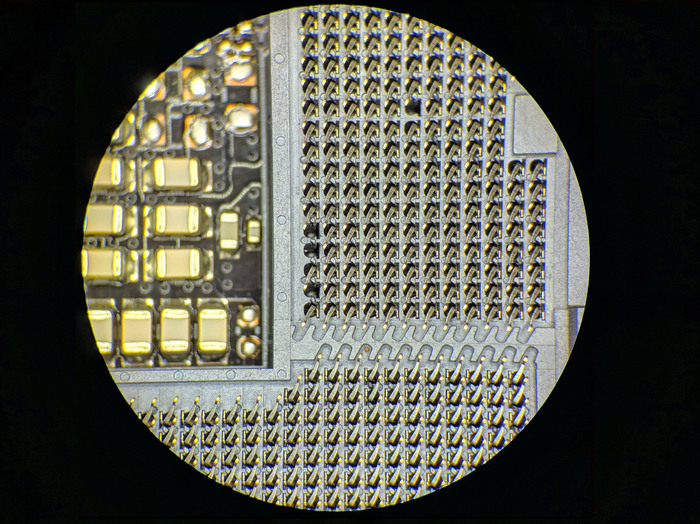

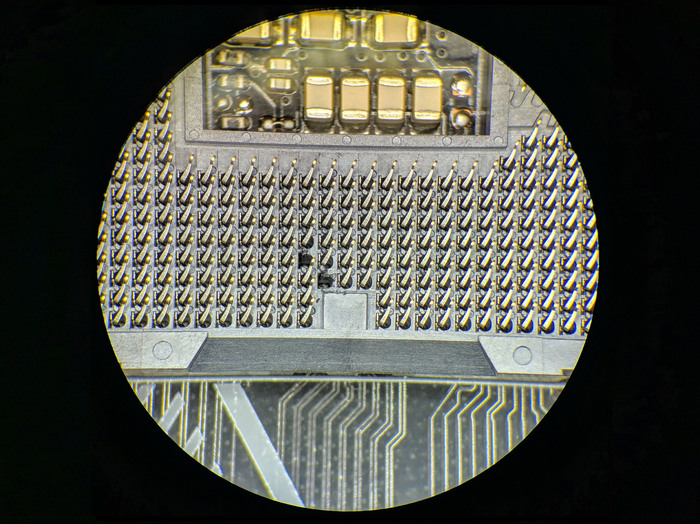

И виновник торжества выглядит вот так, вроде досталось слегка.

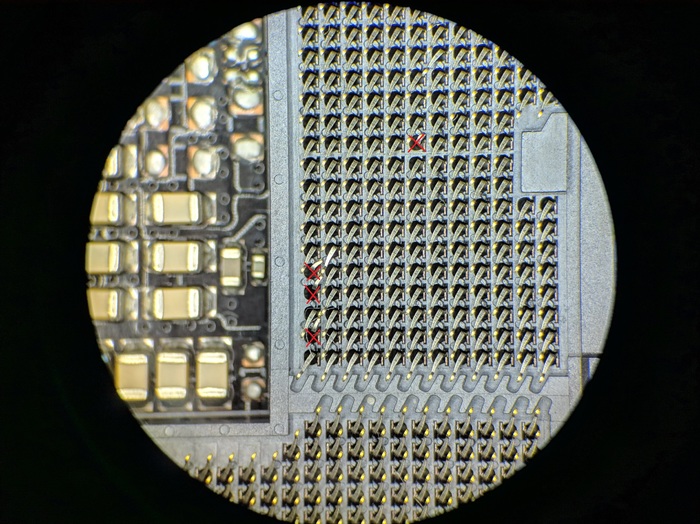

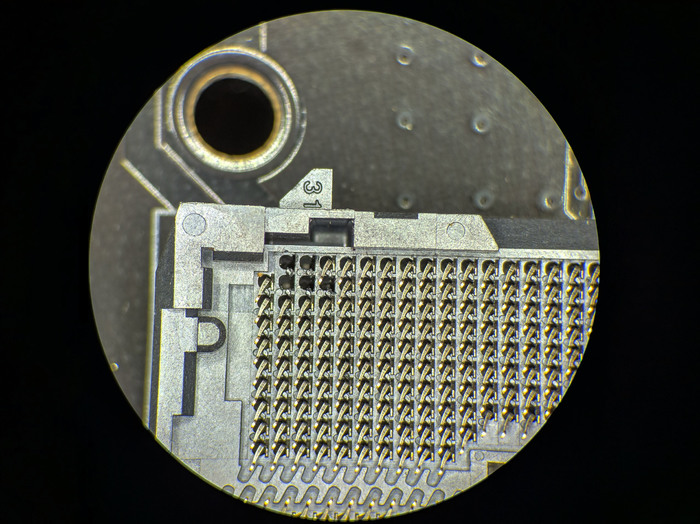

После осмотра были отмечены явно убитые ножки, остальные ограничились просто выправкой.

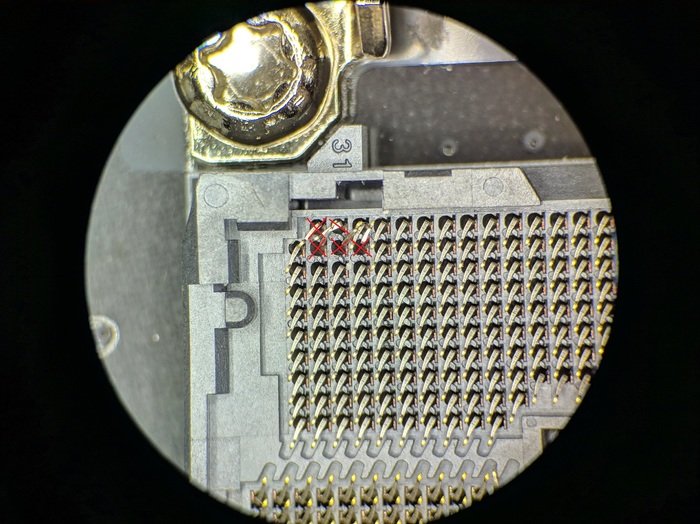

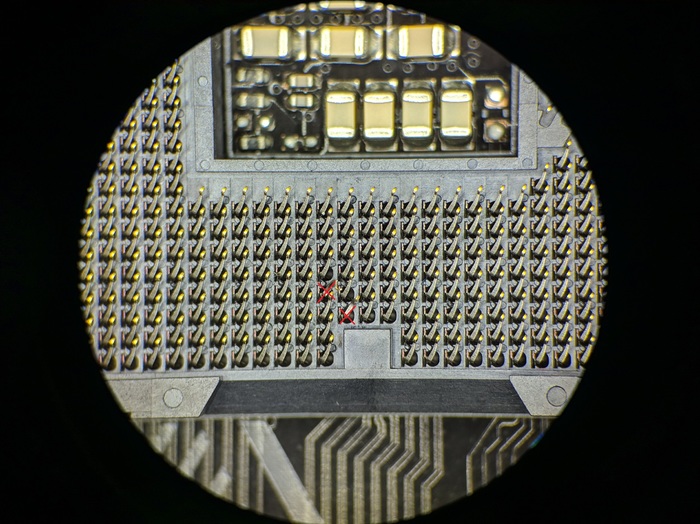

Нажмём DEL и убитые ножки удалятся

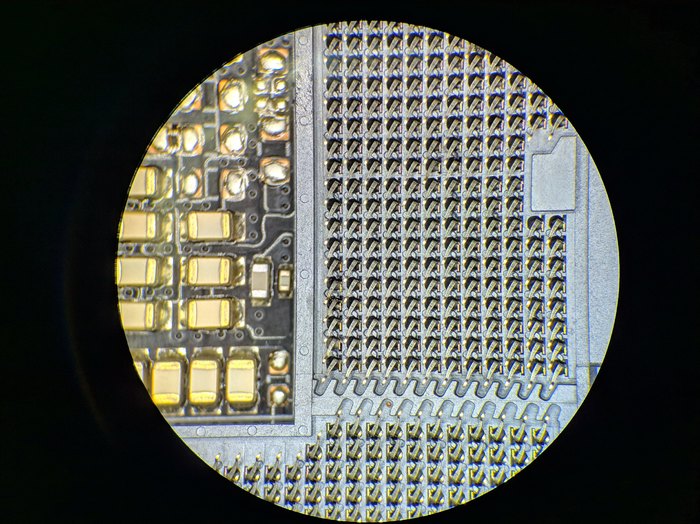

Теперь можно нажать Insert и целые ножки займут свои места в сокете.

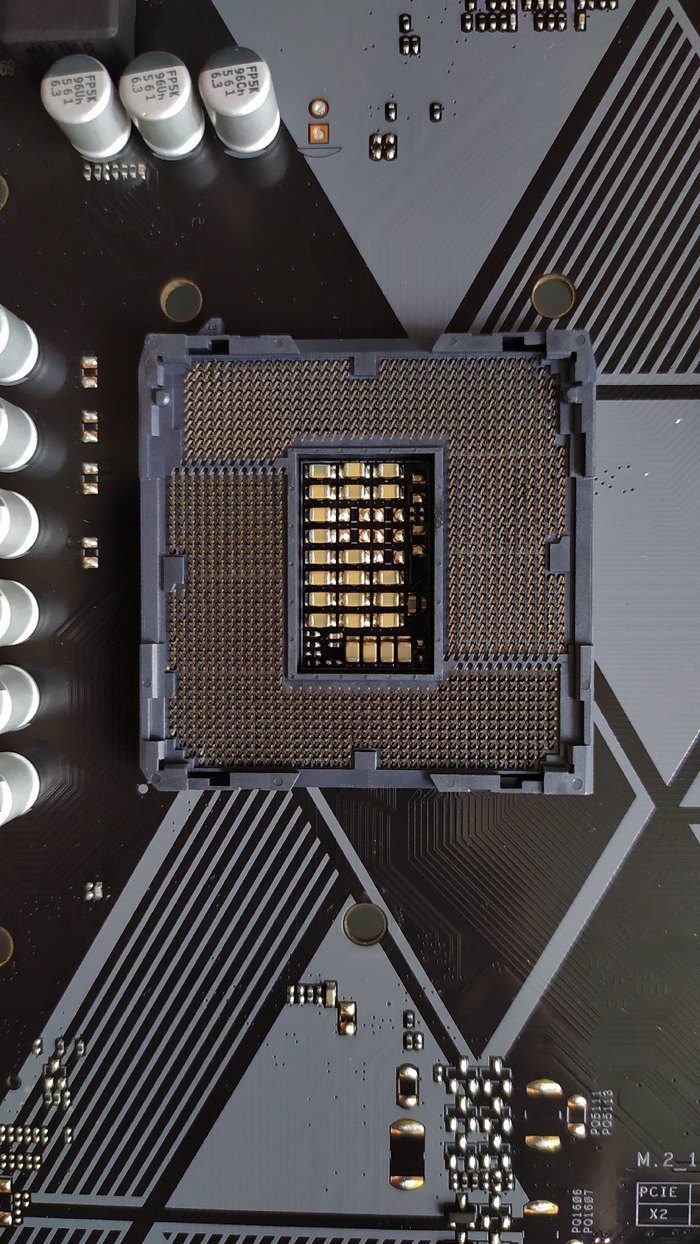

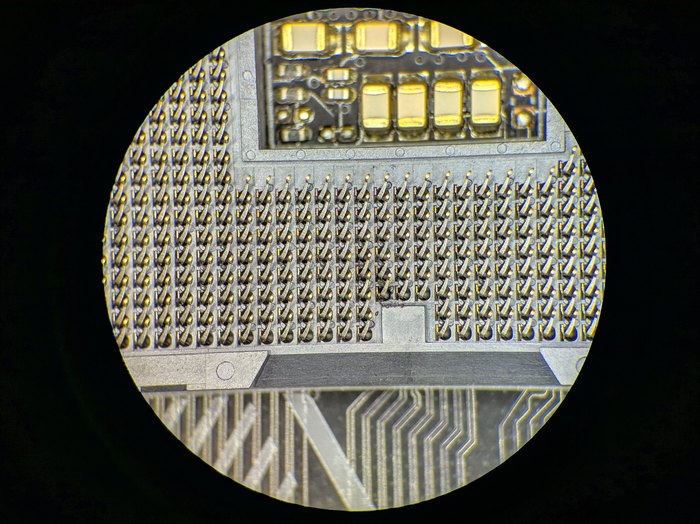

Финальный вид сокета теперь такой

Ну и разумеется результат.

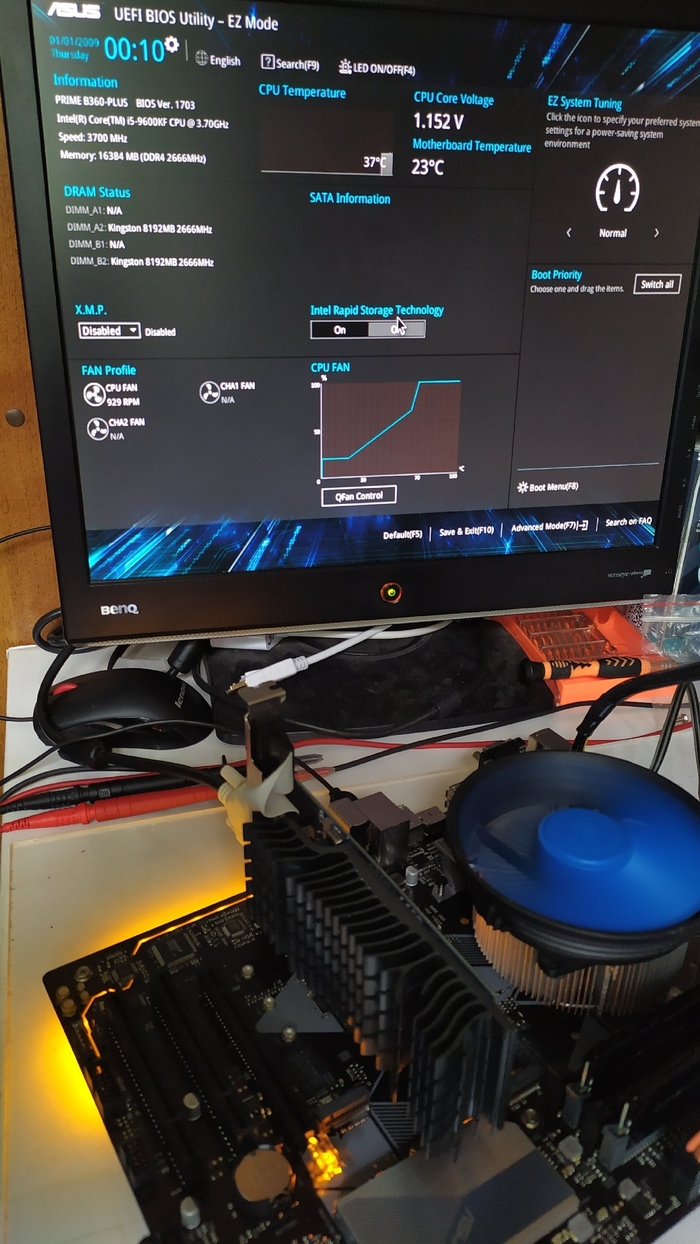

Материнка теперь запускается, кино имеется, все 4 слота работают тоже.

Показать полностью 13
Отличная работа, все прочитано!
