Итак, всем добрый день.
Вороне где-то бог послал кусочек сыру,
ну а я заимел себе древнячий осциллограф. Без провода питания, и весь окисленный, с поверкой в 2007 году.

С помощью провода от микроволновки, паяльника и чьей-то матери он все же запустился.

И даже что-то там из шумов поймал.

Как человек достаточно любопытный я решил посмотреть, что там на выходе из бп компустерного выходит?

А выходит картина занимательная. Итак, бп аэрокул ксас на 600 вт, без нагрузки:
..
..
Ничего. Комп—то выключен. Включаем, запускаем фурмарк:

Занимательная картина...
Но в фурмарке даже дросселя не шумят...
А теперь делаем ход конем и запускаем какую-нибудь игру (на моем примере одна из самых шумных — даже в наушники срет, это dota2, даже ааа проекты, как ни странно тише работают)
aaaand..

Open!
просадки не увеличили амплитуду, я масштаб поменял, но их форма стала совершенно беспорядочной и безобразной.
Я давно подозревал, что бп не очень, особенно когда видяха вставала(рандомно, в играх, но никогда в фурмарке), к тому же его напряжение часто проседало до 11.4в. (Фото ща не выложу лимит подходит). Поэтому мной был приобретен zalman gigamaxx 550gvll, и вот что я увидел на осциллографе ровно под той же нагрузкой:

Масштаб тот же. А если аппроксимировать, то должна получиться горизонтальная кривая, в отличии от предыдущего пациента.

К сожалению, данная картина также не располагает к позитиву, хотя тут явно лучше стабилизация. Хотелось бы посмотреть что выдает сисоник, да денег нет, но вы держитесь(с).

p.s. Испытательный (нет) стенд состоит из r5 1600, asus rx570 ex, asus b350m-e, ну и бп, указанные выше.

P.p.s @vrmonfire , есть подозрение, что в 12в шину может и видяха шумов напустить, посмотри, как-нибудь, пожалуйста в одинаковом сетапе 12в линию с разными видяхами под нагрузкой?

Приветствую всех читателей моего блога.

Сегодня мне в руки попала магнитола

дешевого ценового диапазона SUPRA SFD-100U.

Ну не совсем попала — принес хозяин раздолбай.

Раздолбай потому, что он её подключил на 24 вольта.

Ну естественно, она чмыхнула и издала далеко не ароматы Франции.

После сего действия она и перестала включаться.

Не долго думая я её разобрал и продефектовал.

Внутри сгорел диод с маркировкою М4 он же 1N4004.

Перепаял-толку нуль. Молчит проклятая...

После мой взор упал на резистор R22, он был весь черный.

Номинал был под буквою Х. Порыл в интернете схему — толку нуль.

Порыл фото платы — нашел. По фото примерно понял, что номинал до 10 КОм.

Впер туда резистор на 10 КОм -не включилась. Впер резистор на 5 КОм — молчит проклятая.

И так по убывающей, попутно проверяя напруги на стабилизаторах.

При резисторе около 3 КОм, магнитола при включении стала моргать экраном,  при том не включаться. Стал дальше понижать сопротивление R22. Понизив сопротивление

до 250 Ом, магнитола включилась как следует, и даже попыталась играть радио.

Правда вскоре отрубилась, при возросшей нагрузке — добавлял звук.

Впаял резистор на 100 Ом. Магнитола стала включаться. В режиме радио стала вести себя стабильно. Как на маленькой громкости так и на большой. Ну я думаю вот и все победил недуг.

С этими мыслями втыкаю флэшку и вуаля. Магнитола тухнет. Занавес.

Ну думаю, понижу сопротивление до 47-50 Ом — впаялся.

Включилась на ура. Радио громко слушать -пожалуйста) АУКС — пожалуйста.

Флэшку и ту скушала не подавилась. Как я догадываюсь что этот резистор выполняет роль

датчика тока или как его там токоограничеля.

Размер фото платы очень смешной.

Ну и как итог фото работы аппарата.

Вот и все! Надеюсь, что мой опыт кому нибудь пригодиться!

Здравствуйте всем. Принесли в ремонт бюджетный ноутбук Acer TravelMate P238-M-592S с диагнозом: не работают usb с одной стороны. Ноутбук копал частный мастер, сделать не смог. Ну что ж, посмотрим.

Вот пациент (заранее извиняюсь за качество фото):

А вот сопроводительный документ (за ошибки не пинать, писАл не я):

Разбираю. Допплата с двумя usb портами не подключена, шлейф висит в воздухе. При подключении шлейфа ноутбук не включается. Вынимаю платку посмотреть поближе.

Ну что сказать... У частного мастера явно есть дома фен. А рук у него видимо нет (хотя может я несправедлив, может учится человек, тогда зачем учиться на клиентских аппаратах?).

Вид сверху:

Вид снизу:

Почистил.Тестером на прозвонку и к +5В и к массе. Короткое замыкание, ожидаемо. Неисправный элемент выявить не сложно, тем более на такой платке их немного. Под подозрением аудиокодек и керамические конденсаторы, по практике, они чаще всего и мрут. Подключаю ЛБП. Плюс к плюсу, минус на массу и подаю 1в, ограничив силу тока 1А. Ожидаемо калится конденсатор, тот что с между разъемами usb (на первом фото его видно хорошо).

Заменил конденсатор, все завелось.

Дальше дело техники: восстановление  дорожек после частного мастера, разъемы пришлось снять и снова поставить, чтобы вставить ноги на место (зачем он их вынимал?).

Мажу лаком и в уф сушилку. Платка не болей!

В общем делов то не более чем на час. А начинающим частным мастерам совет: начните с покупки ЛБП и тренируйтесь на донорах.

Искал на всем известной помойке простенькую видеокарту для ПК к телеку. И наткнулся на сей шедевр. Как тебе такое Илон?

UPD: Один абзац потерял.

В итоге с этим аппаратом имеем: потрачено более 2 месяцев времени, заработал с ремонта -4500 рублей(да это минус, я не заработал, а наооборот потратил деньги, в этот минус вошли расходы на запчасти, расходы на другой телефон(так как в изначальном виде аппарат я вернуть не мог(он уже не хотел ни в какую оживать), да и уже сказал что все готово и получил оплату)), но сдержал своё слово, сделал аппарат и не запятнал свою репутацию.

По всем вопросам: страница ВК

Всем привет! Помогите пожалуйста распознать радиокомпонент или подобрать аналог.

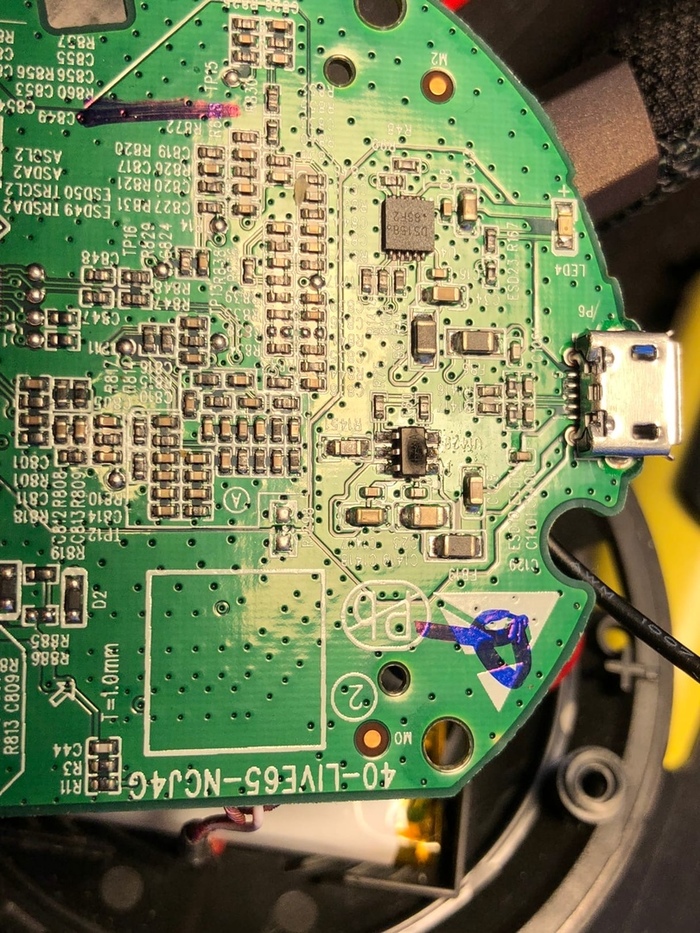

Устройство: Наушники Jbl Live 650 btnc.

С моими нулевыми знаниями в электронике, могу предположить что находится он в цепи питания/зарядки. 5в usb.

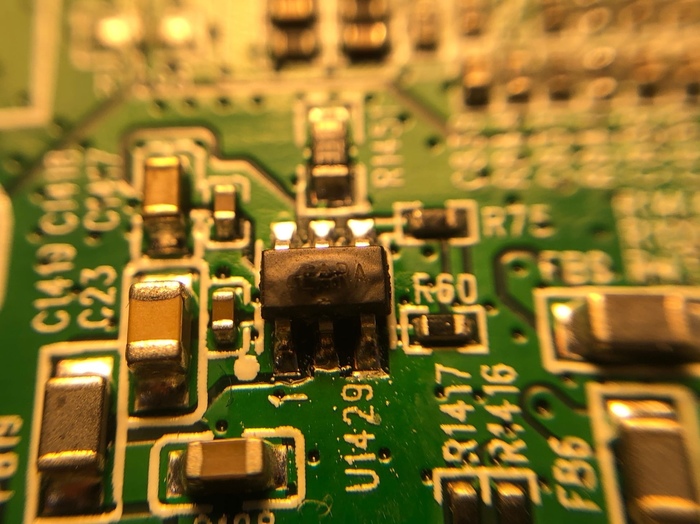

Элемент выгорел, в результате чего не поступает заряд на акб. Но при заряде акб или подачи питания на плату на прямую, плата заводится и все работает отлично.

Всем + в карму)

Заранее спасибо!)
