Заменить дисплей... После другого сц. Там сказали проблема с мат. платой, мол, с новыми сборками полосит и вообще все очень плохо.
П.С. от кэпа :
1. куча флюса

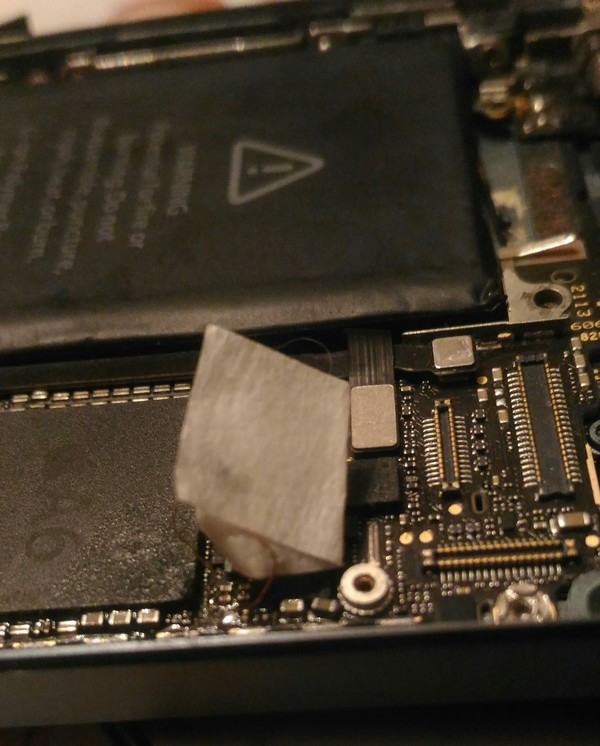

2. элемент на медной проволоке без изоляции
3. пережаренная плата
4. Чуть сдуло элементы
P.S. Кнопка от дверного звонка.
Принесли такой аппарат с проблемой "не заряжается"

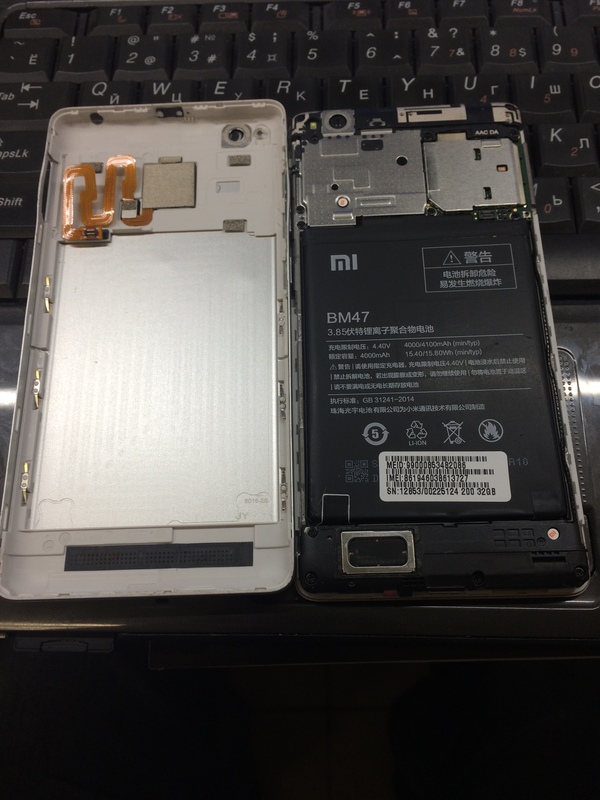

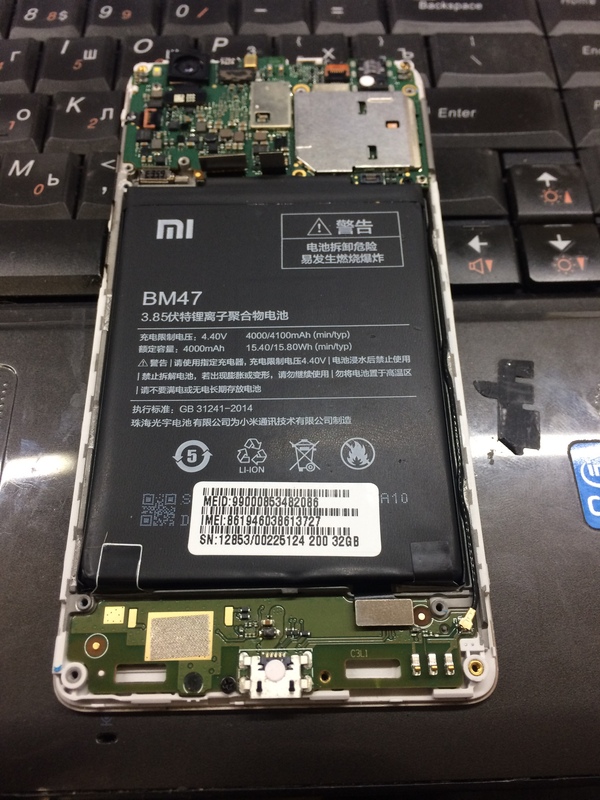

Снимаем заднюю крышку

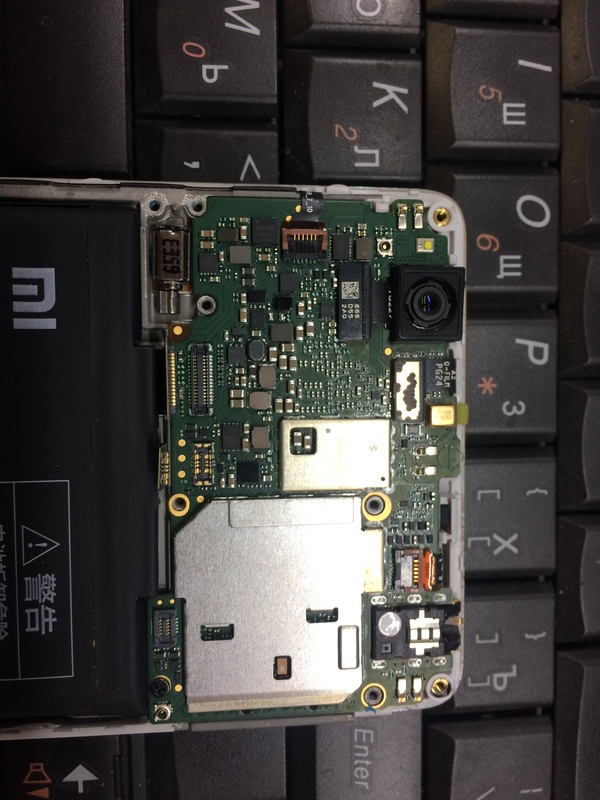

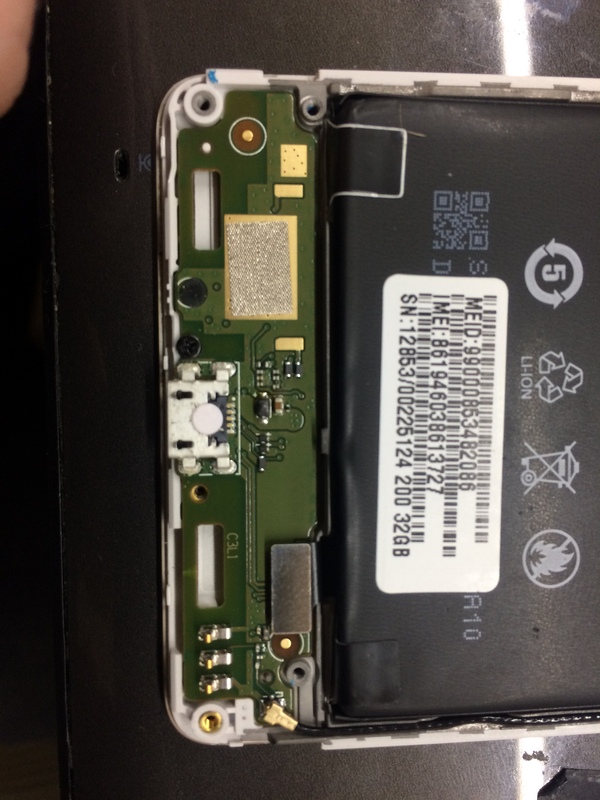

Откручиваем винтики и снимаем экраны

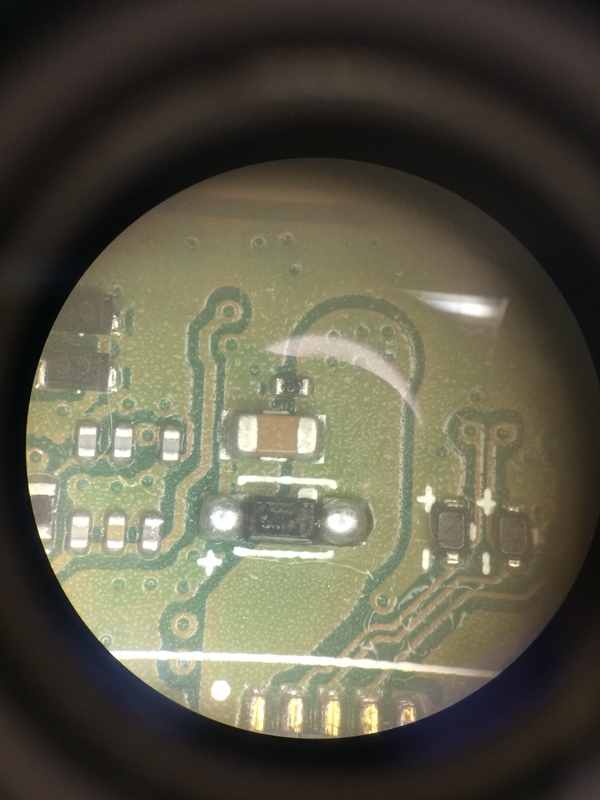

Беглый осмотр сразу же выявил сгоревший диод
Меняем

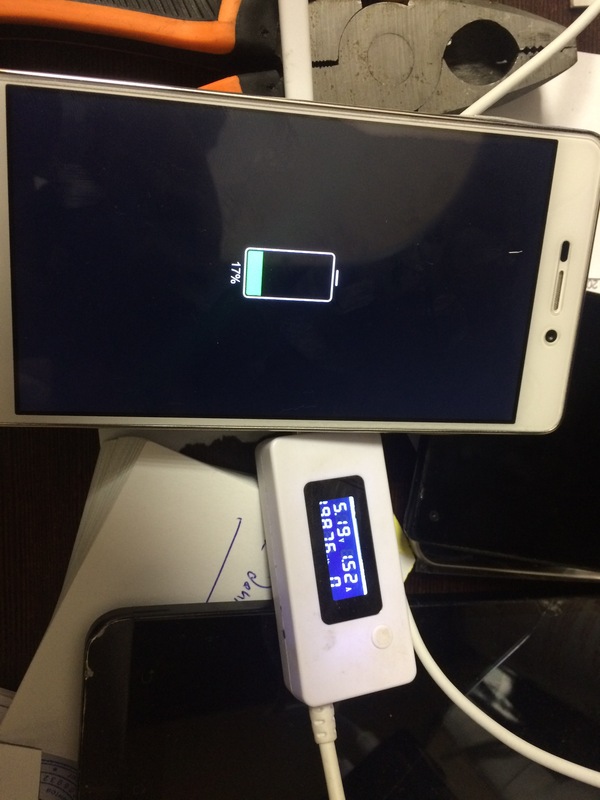

И аппарат снова радует владельца

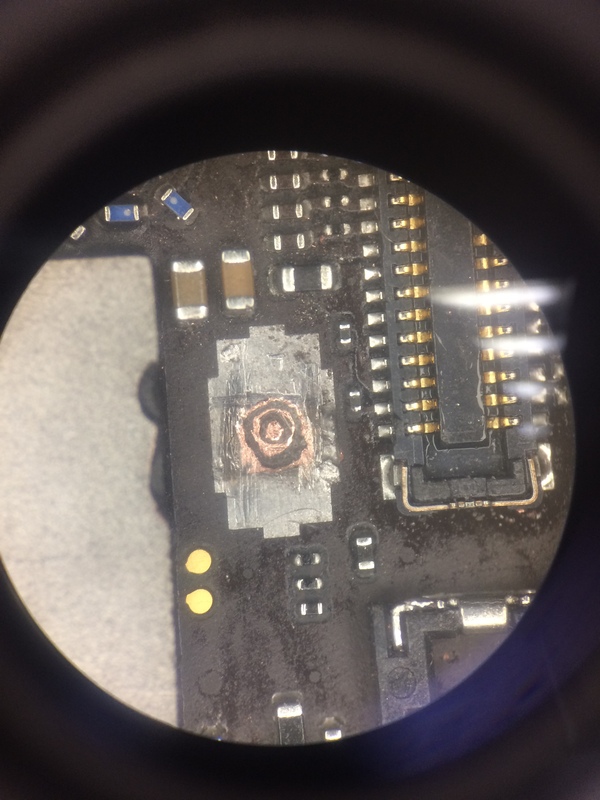

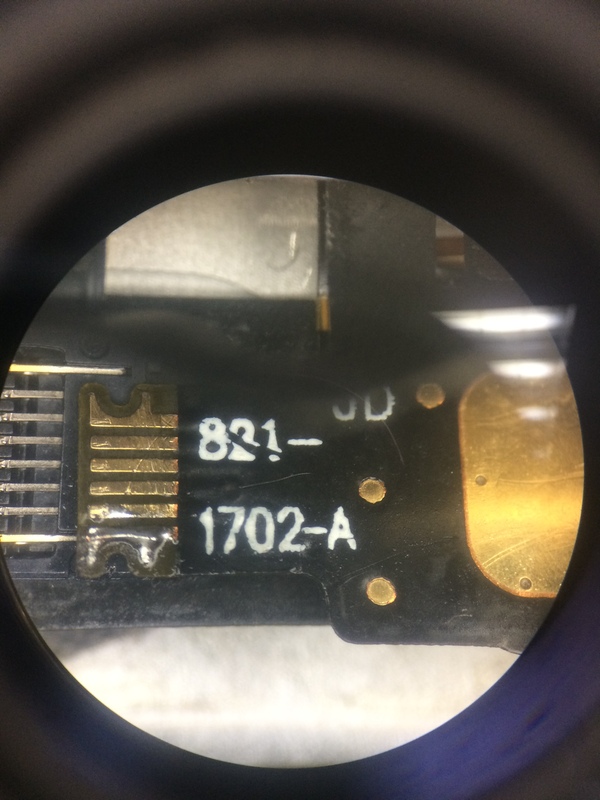

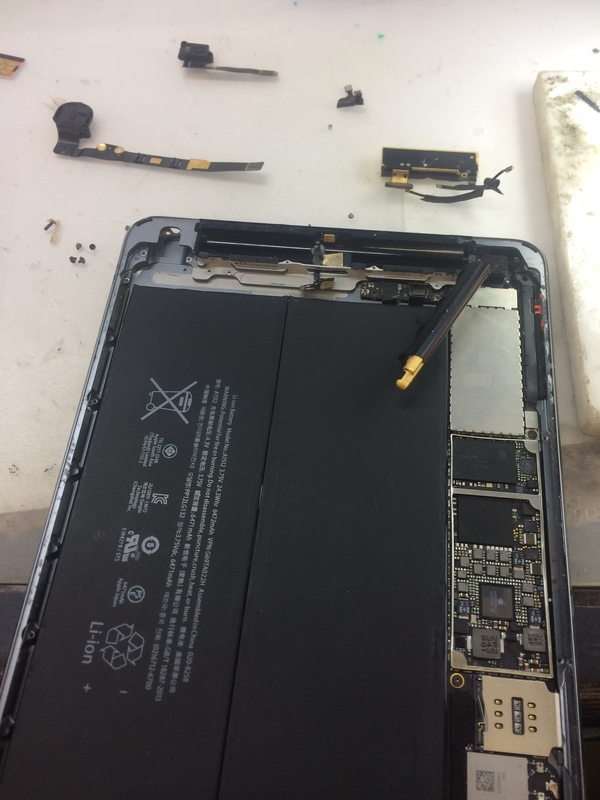

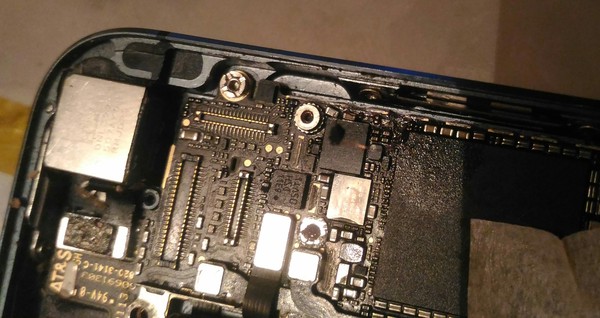

Принес пикабушник iPad mini 2, побывавший в другом СЦ, с проблемами: нет подсветки, не работает микрофон, не работает разъем для наушников. Аппарат принят разобраным, сразу начал осмотр и увидел как горе-мастера пробили гильзу, до 3 слоя
Аккуратно скальпелем зачищаем область, видим что слои не повреждены, дорожек там никаких важных нет так что начинаем прозванивать цепь подсветки.

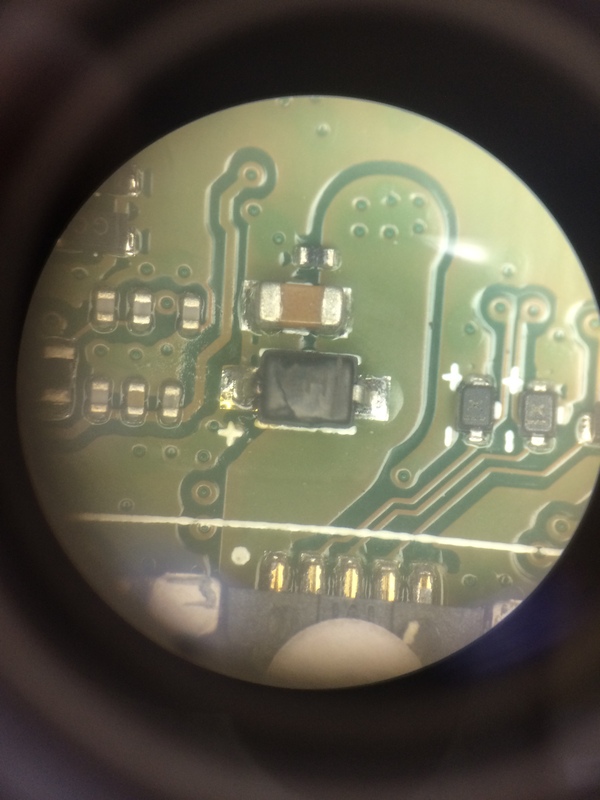

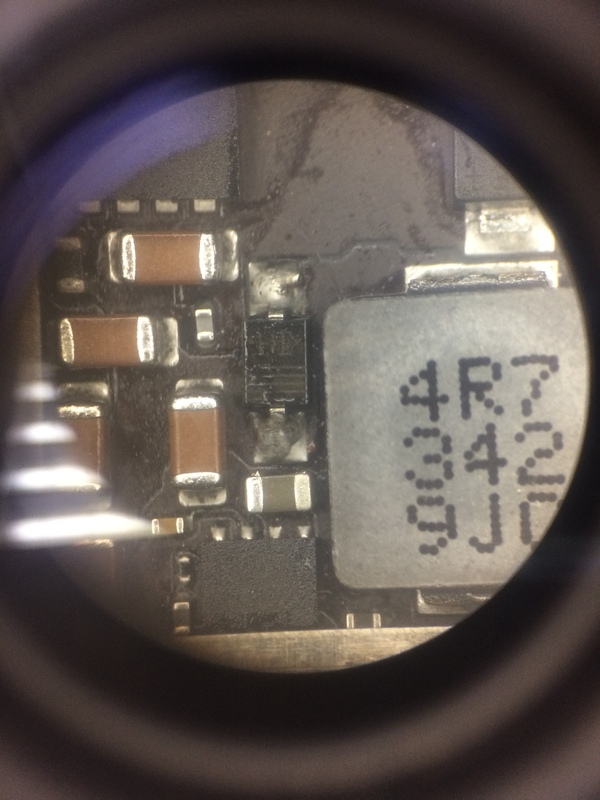

По обвязке коннектора все отлично, а вот по цепи подсветки найден пробитый диод
Смотрим по схеме, такой же стоит на подсветке в iPhone 5C, так что снимаем его и ставим

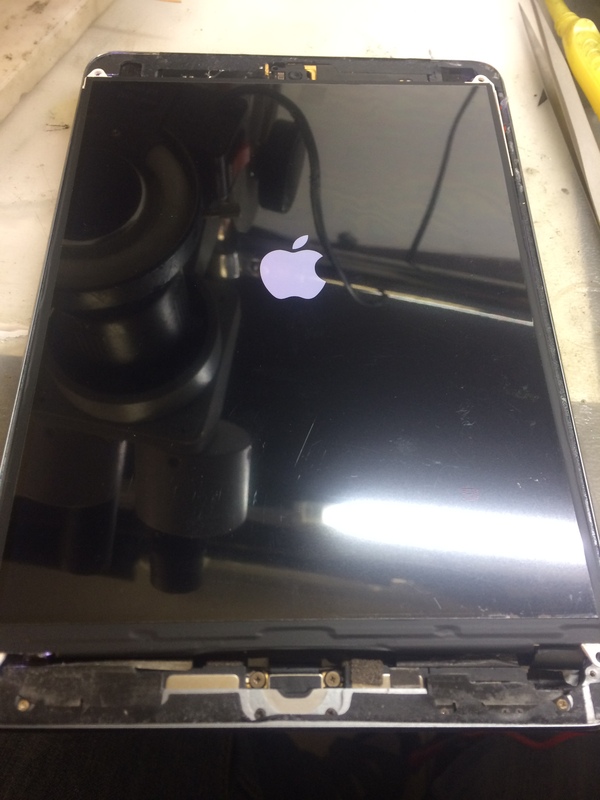

Проверяем работоспособность включением аппарата

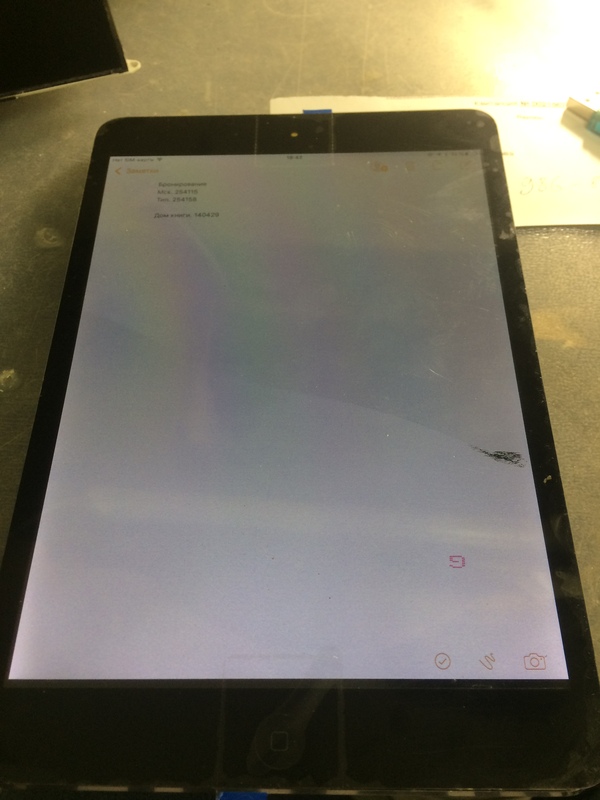

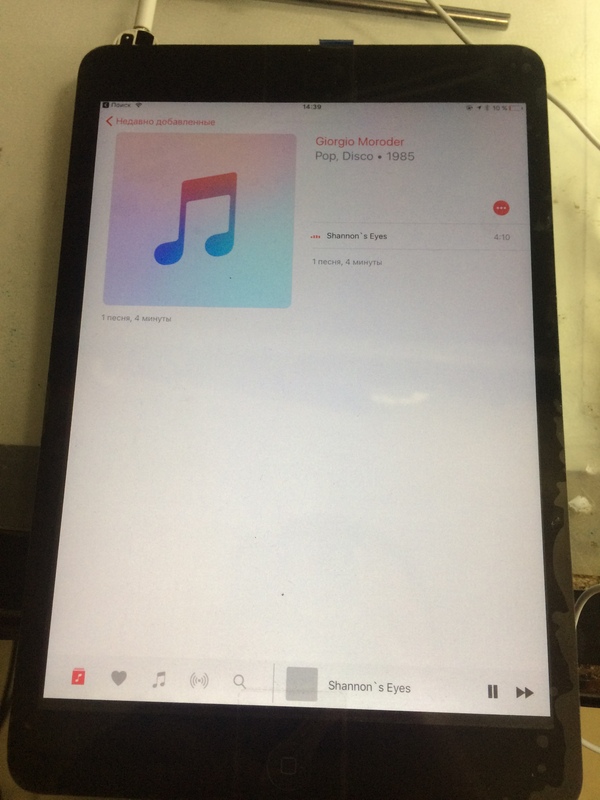

Как видим подсветка появилась, так же меня попросили проверить свежекупленный дисплей с ebay, который оказался, к сожалению бракованным, целая область битых пикселей (видно только на белом фоне)

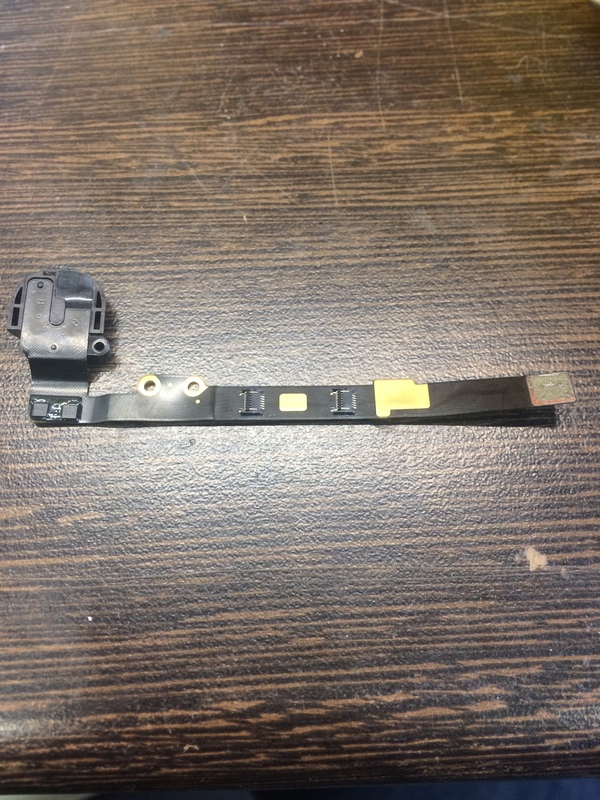

Идем разбираться что за проблема с отсутствием звука в наушниках, для начала ставим заведомо рабочий шлейф разъема и шлейф с микрофоном

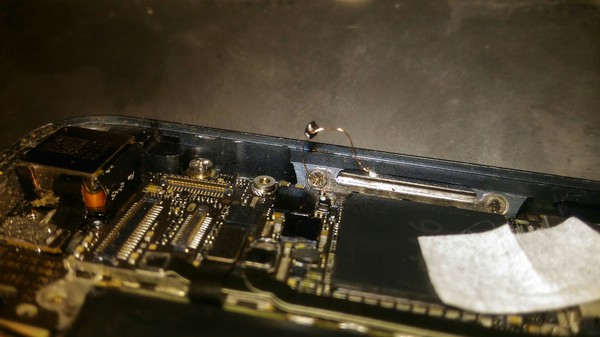

Так же заметил что шлейф микрофона перебитый, кинем проводок

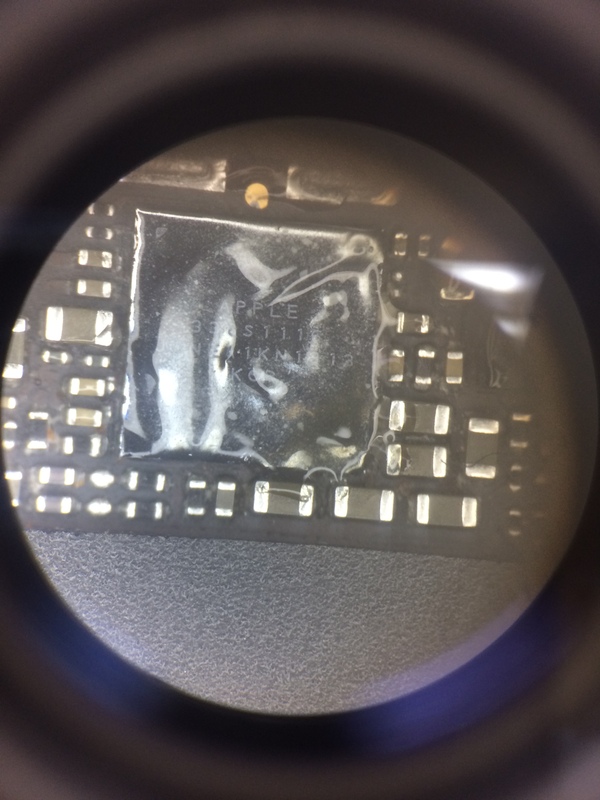

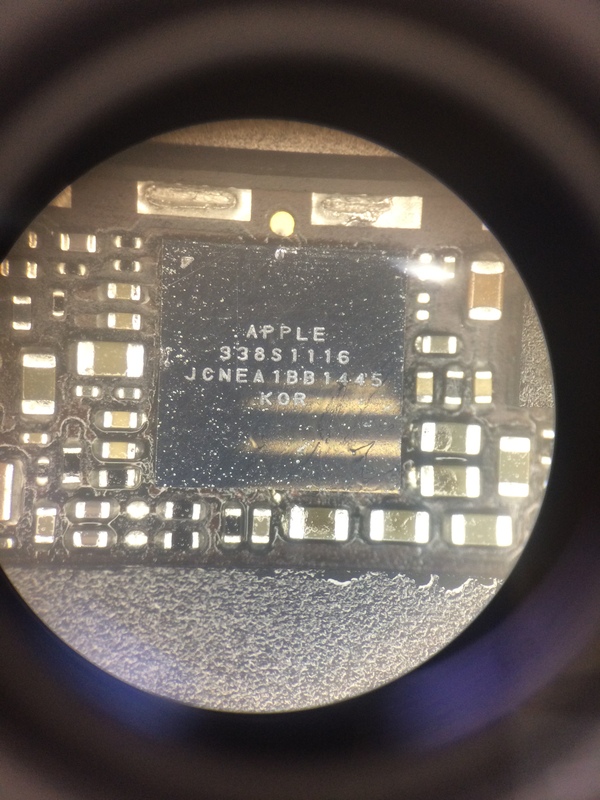

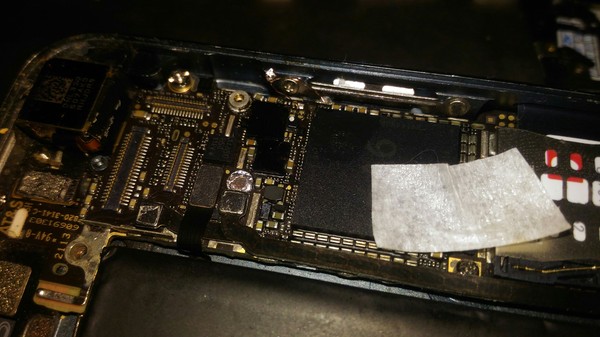

Как уже стало понятно: ничего не изменилось, идем прозванивать всю обвязку коннектора, всю цепь аудиокодека, все оказалось в норме, последним претендентом становится аудиокодек. Чистим компаунд, добавляем флюса и греем

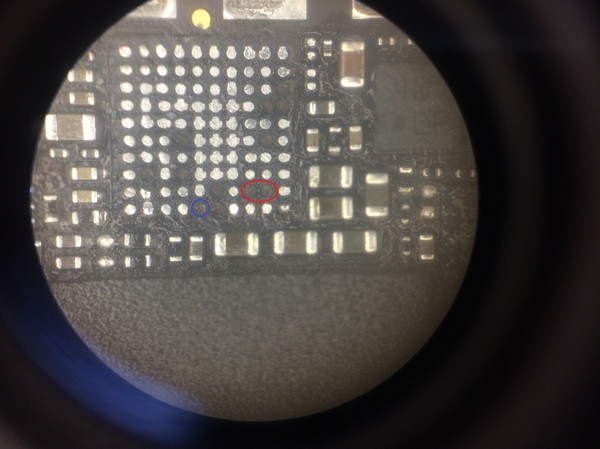

Снимаем, и видим что 2 пятачка просто выгорели(обведены красным), чистим все от компаунда, лудим

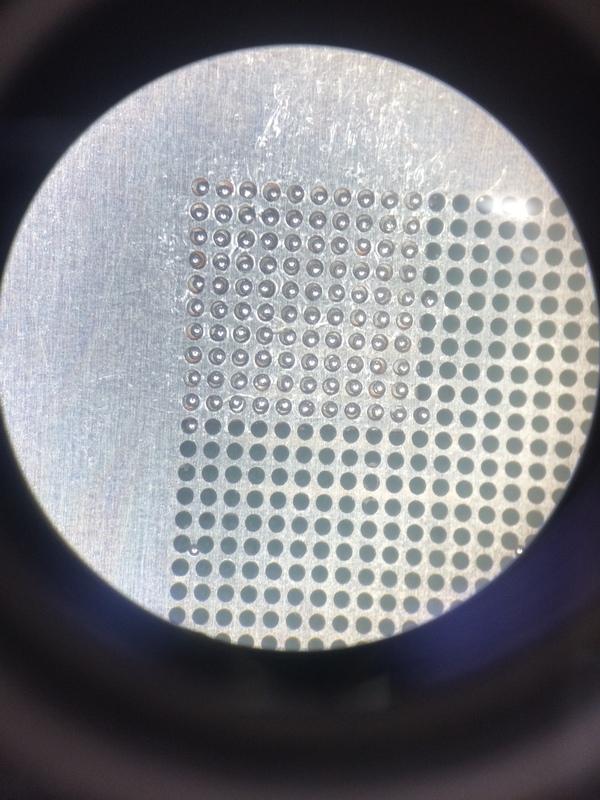

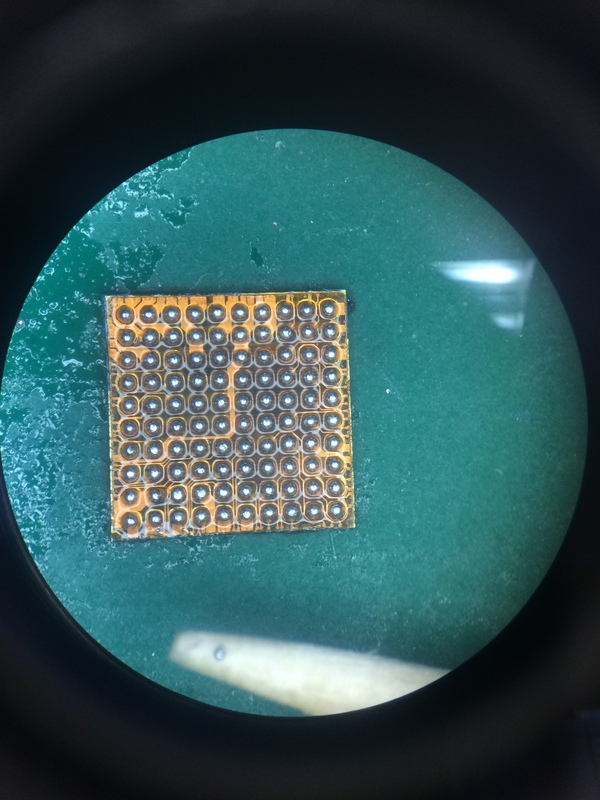

Дергаем аудиокодек с iPhone 5C, кидаем в трафарет, накатываем шары, я использую шарики 0.2mm
Восстанавливаем 3 пятачка (остальные NC), и сажаем кодек на место
Подкидываем все это дело, проверяем, микрофон работает, наушники работают, но не работает левый канал, вернулся к прозвонке обвязки коннектора и заметил что катушка левого канала "висит" в воздухе и при прозвонке я его просто прижимал, пропаял и заработали оба.

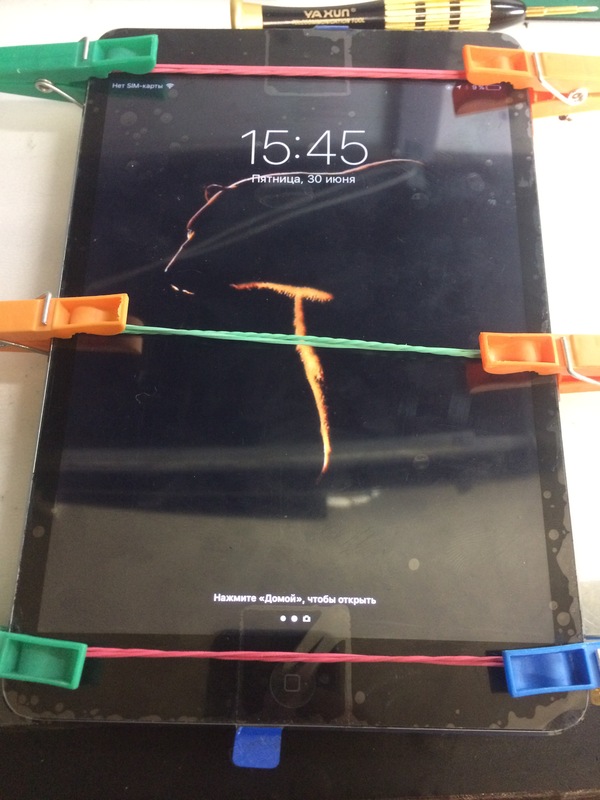

Собираем все, и даем просохнуть
Работаю в Санкт-Петербурге
Всем привет!
Решил сегодня поделиться колхозным тюнингом ненужной мышки для детей))
В чем суть проблемы - младшенький которому вот в воскресенье будет годик, полюбил наш домашний компьютер и особенно мышку. Так как дети в таком возрасте не умеют бережно обращаться с техникой, возник вопрос:
1. "Как забрать мышку и не давать ее в дальнейшем, чтоб не вызвать истерику?"
2. " Каким аналогом перевести интерес ребенка от оригинальной мыши?"
И тут возникла мысль: дома валялась приблуда от говорящей куклы, которой надо нажимать на животик и она говорит: "мама-папа", а на работе полно дохлых мышек.

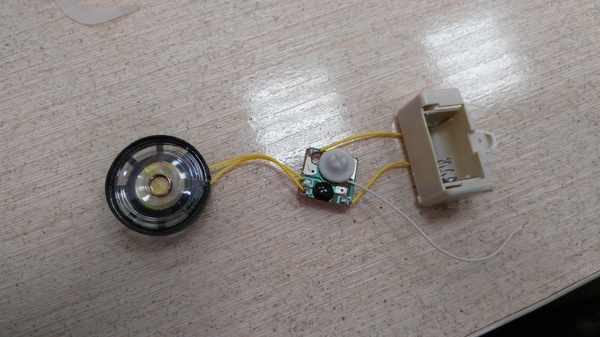

Модуль выглядел примерно вот так (картинка с просторов интернета, свою забыл сфоткать)

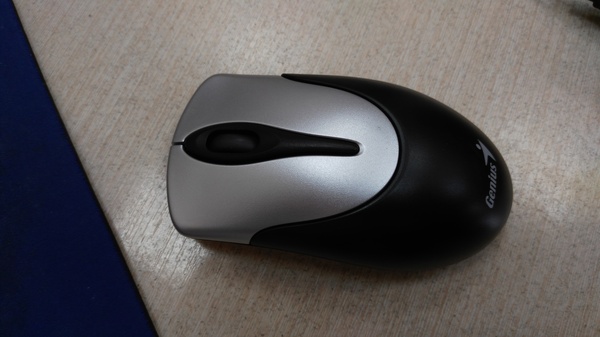

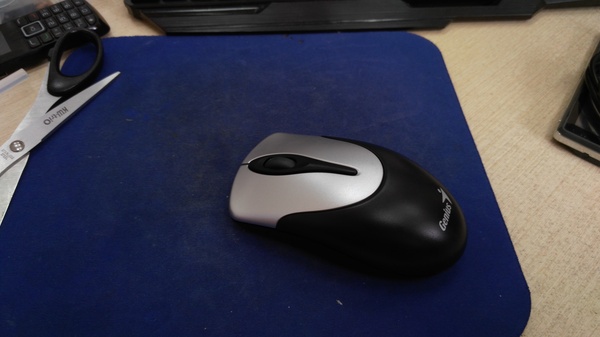

Затем распотрошили проводную мышку

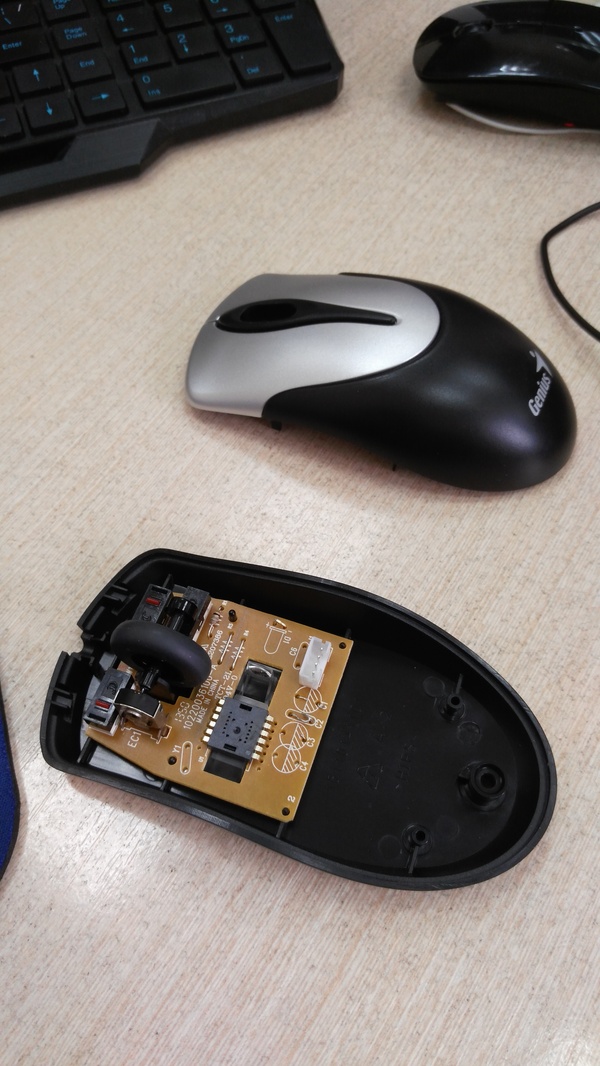

Вот ее содержимое
Так же распотрошим модуль

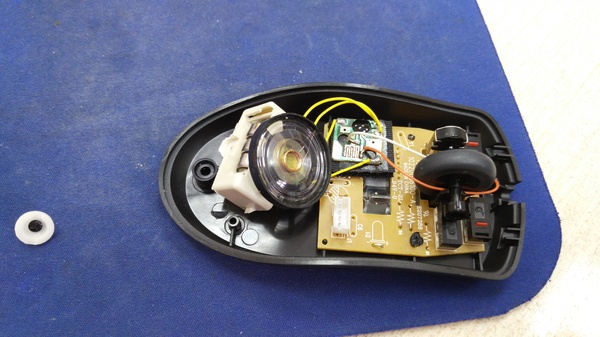

Затем выломаем все лишнее с платы мышки и припаяем проводки вместо кнопки модуля, подсоединим их к левой кнопке мышки, выглядит примерно вот так

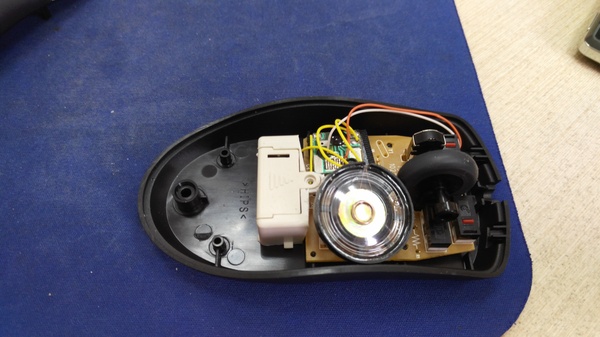

Посадим батарейный отсек и динамик на термоклей, чтоб не болталось в корпусе
Все готово ! можно собирать и радовать ребенка)))Теперь открутив болтик, можно спокойно сменить батарейки и пользоваться игрушкой дальше
К сожалению видео добавить не могу( рейтинга не хватает. Но если кому интересно, то скину ссылку в облако где лежит видос ))
Всем хорошего дня и старайтесь радовать детей - ведь они это наше будущее!
Всем привет!

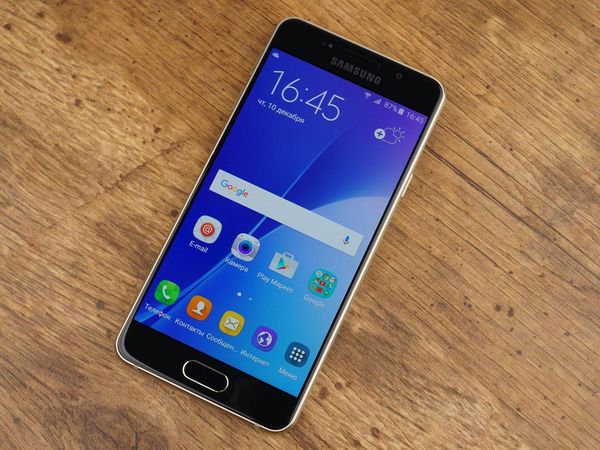

Притащили мне данный аппаратик с просьбой починить оного. Сказали, что экран очень сильно блёкнет и зеленая пелена на нем.

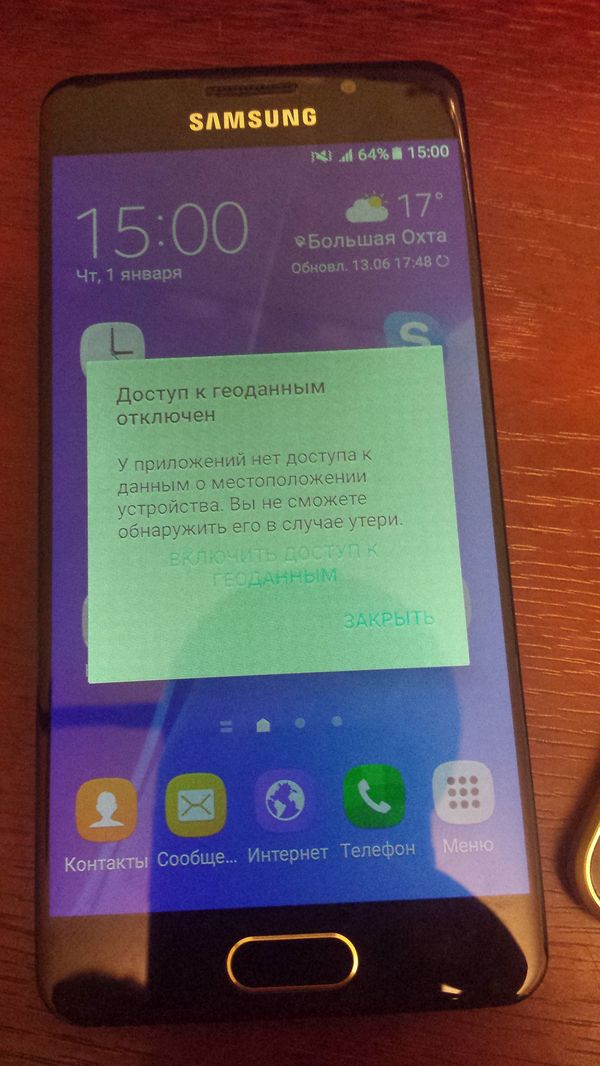

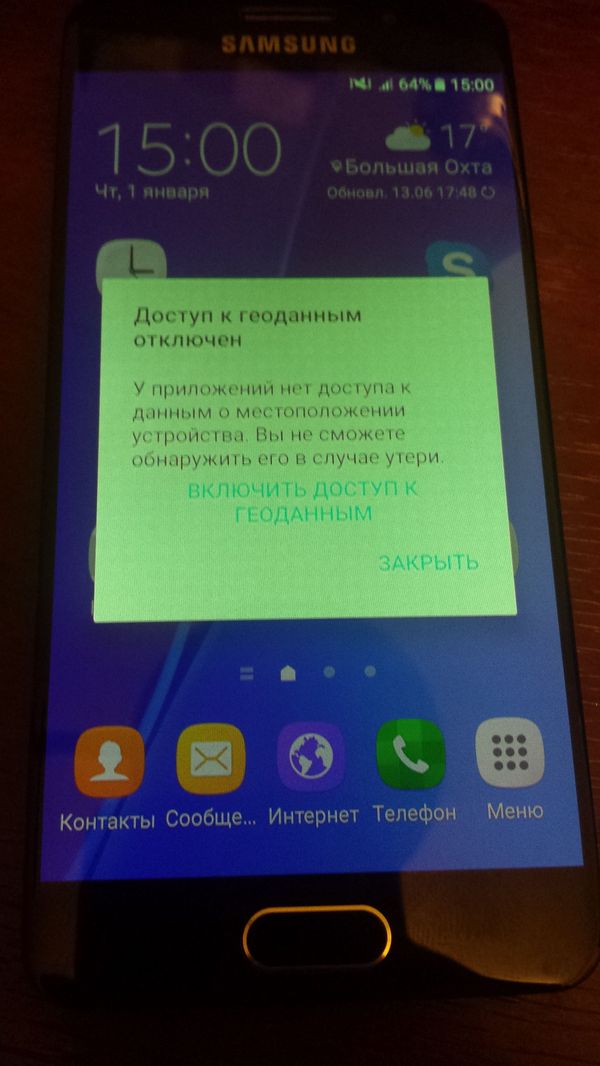

Вот такой аппаратик с зеленюшностью.
В этих, Ваших, интернетах пишут, что это очень частая беда у этого самсунга, но у некоторых проходит, если ПО обновить андроидное. Я тоже обновил, но у меня не прокатило. Придется потрⱯшить самсунгу.
РаспотрⱯшим аппаратик.

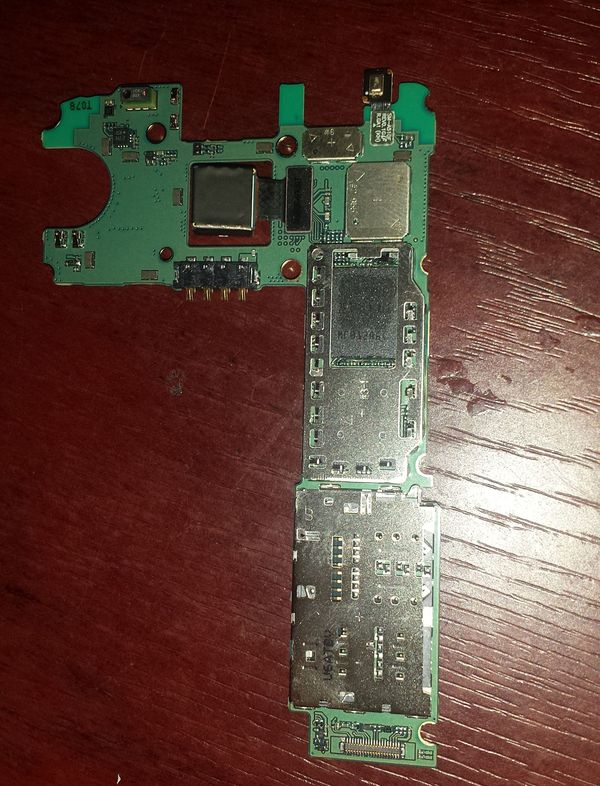

Вот его потрⱯшка.

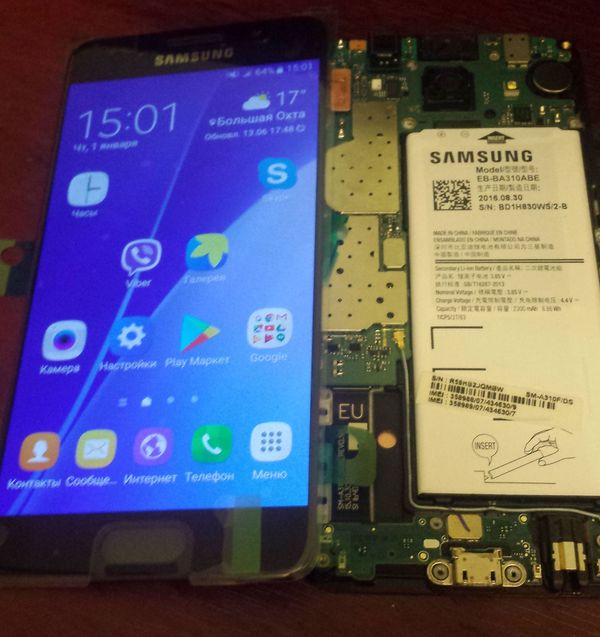

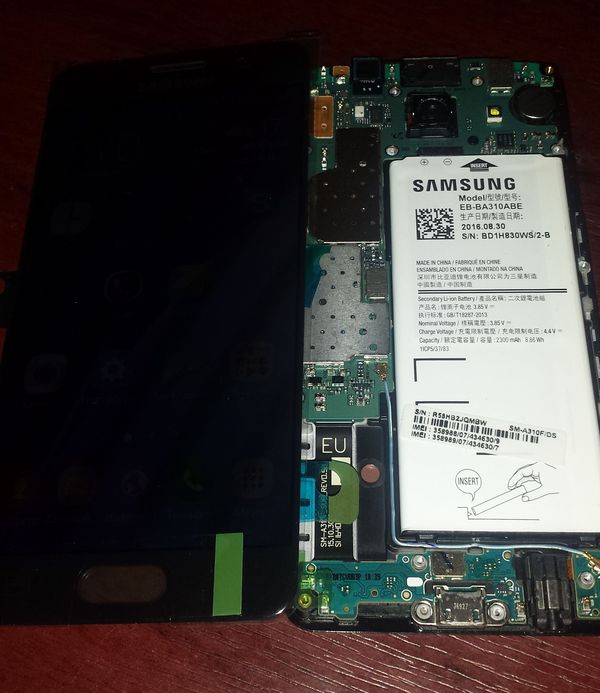

Подключим к потрⱯшкам новый экран.
Как видно, все отлично показывает.
Вот его потрⱯшка с обратной стороны.

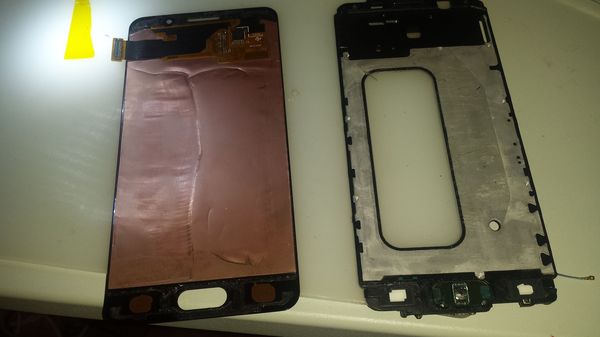

Аккуратненько разбираем дисплейный модуль. Еще пригодится для опытов.
Мазюкаем рамку, по периметру, клеем из желтого тюбика.

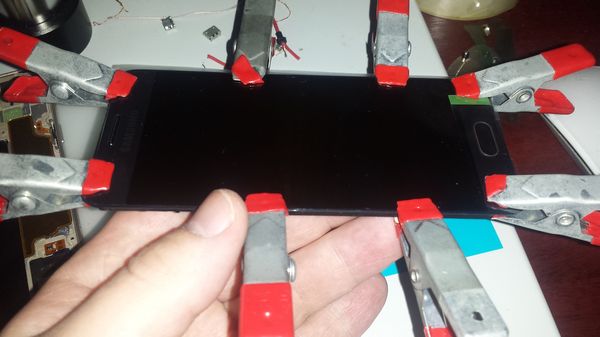

Прикусякиваем кусяками по периметру.
Собираем и проверяем.
Все работает, все шуршит и теперь зеленюшностью не отдает.
Кому не терпится задать вопрос, можете на почту писать gepka2007@yandex.ru
Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю, а дома и на коленке. Это у меня хобби такое, ремонтить разные электронные штуки...
г. Санкт-Петербург
Сегодня на ремонте лопатофон с мёртвой флешкой, засланный подписчиком. )))
Немного диагностики. ))) Телефон компьютером не определяется, при запитке от ЛБП, висит на 80 миллиамперах.
Приступим к ремонту, 1 делом, подготовим новую флешку. Бутконфиг должен быть таким:
Boot configuration [PARTITION_CONFIG: 0x00] No boot partition configured.
Boot bus config [177]: 0x00 , width 1bit , Partition config [179]: 0x00.
H/W reset function [RST_N_FUNCTION]: 0x00
Ревизия флехи, не выше 4.5. Ни каких дампов заливать не нужно, раздел GP1 так же не нужно создавать, иначе получим непрошивашку.
Паять нужно крайне осторожно, на минимальных температурах, т.к. прямо под флехой, сидит здоровенный, 3х этажный проц.
По этой причине, защитный экран, под которым спряталась флеха, снимем паяльником.
На минимальных температурах сдуваем старую микруху, чистим посадочное место.
Новую реболим на свинец, мажем флюсом, усаживаем. )))
Собираем аппарат, подключаем к компьютеру, видим, что всё ок. )
Зашиваем программой Phone Flash Tool. Расписывать смысла не вижу, всё на скриншоте.
Ну и самое приятное, не нужно восстанавливать IMEI. )))
Источник(моя группа в вк): https://vk.com/igor_repair?w=wall-133928723_748

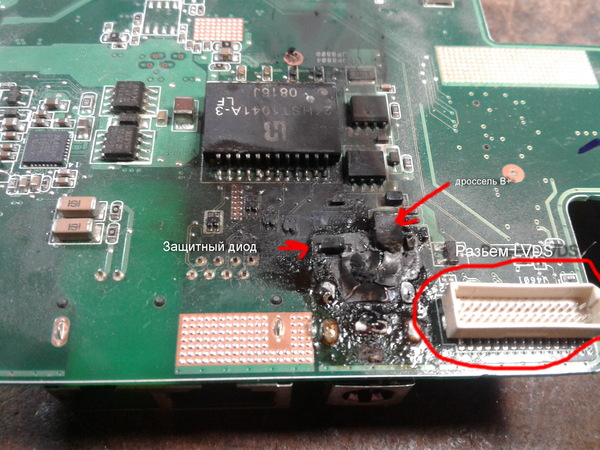

Притащили старенький Асус, по легенде стоял работал, повалил дым из куллера. Выдернули из сети и сразу принесли.
Если честно первый раз такое вижу, ниже объясню почему меня это удивило.
Еще и разъем ЛВДС рядом, не дай бог зацепило сигнальные линии.

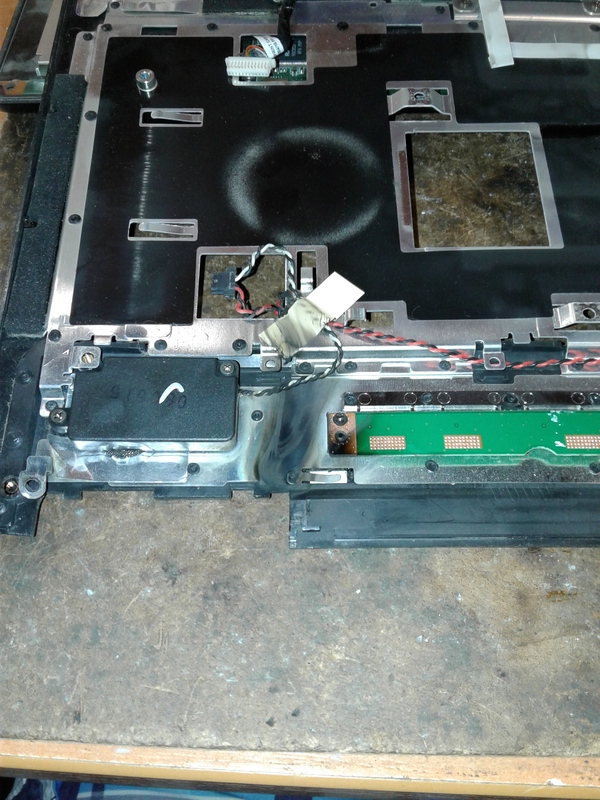

Это верхняя крышка

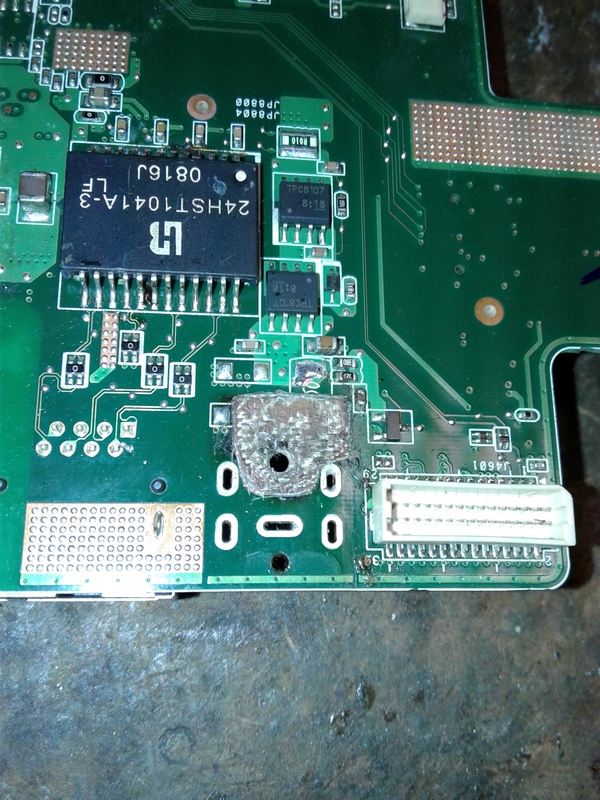

Ну, думаю, это пиздец, выкинуть его, с такими прогарами не живут. Но решил таки попробовать сделать, смыл гарь, начал угли ковырять, выковырял пистон, ну ничо так, можно и сделать. С обратной стороны плата как новая, обычно горит плюсовой конец, прожигая пистон на на обе стороны платы, а тут какого то демона начал гореть полигон, полигон Карл, с другой стороны полигон меньше в три раза, почему он не горел?

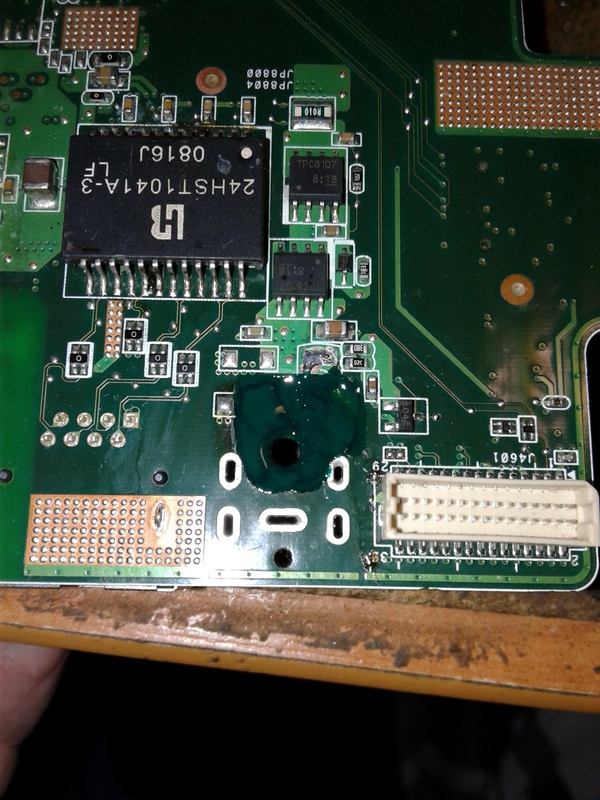

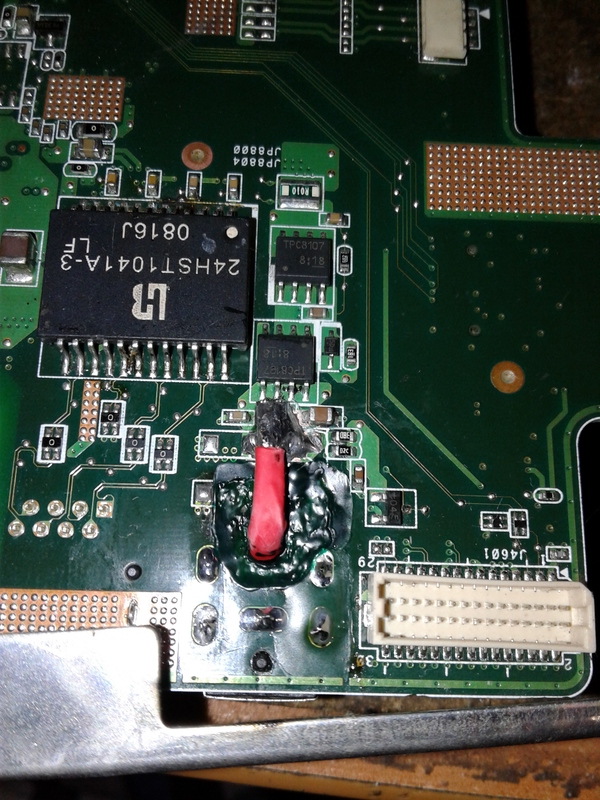

Как всегда, масочка, проводочки, термоусадка. Провод всегда берите большого сечения, я обычно беру силовую 12вольтовку от десктопов, желательно медную.
Не стал делать защиту от переполюсовки и дроссель выкинул, людей предупредил что бы не переполюснули шнурок зарядного при замене.
Машинка поехала, потребляет сий старик около 3х ампер включенный вместе с зарядкой батареи, подождал с полчасика, все холодное, повторного прогара не предвидится. Не сфоткал рабочую машинку забыл.
Ответы на топ вопросов в комментах
Я из Украины, г. Черкассы. Десктопное не делаю, вообще, только ноуты, планшеты и мониторы, изредка беру телефоны. Новой почтой можно отправить на ремонт из другого города.
