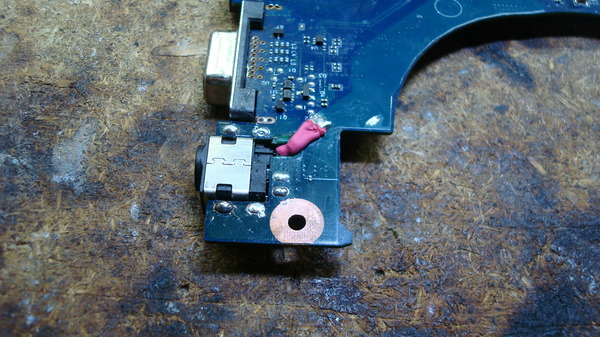

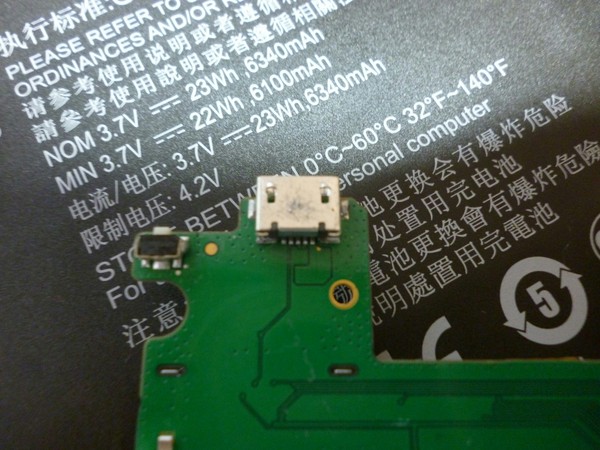

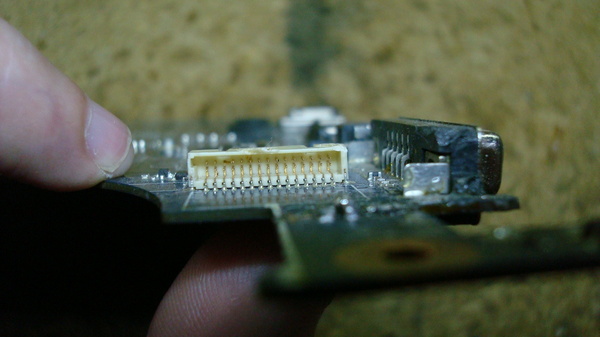

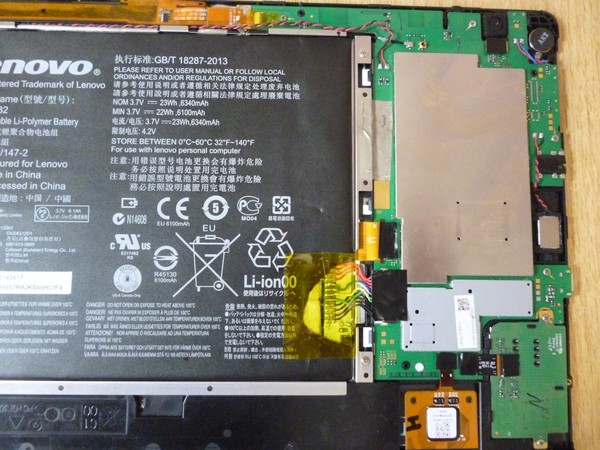

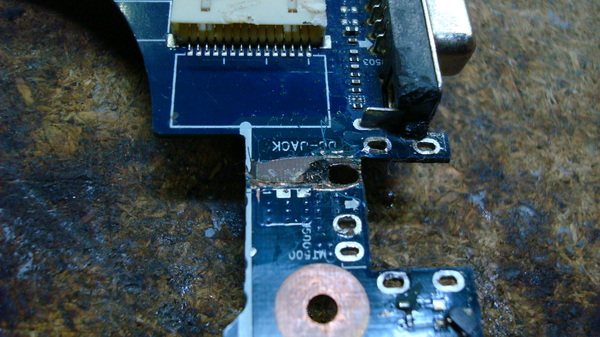

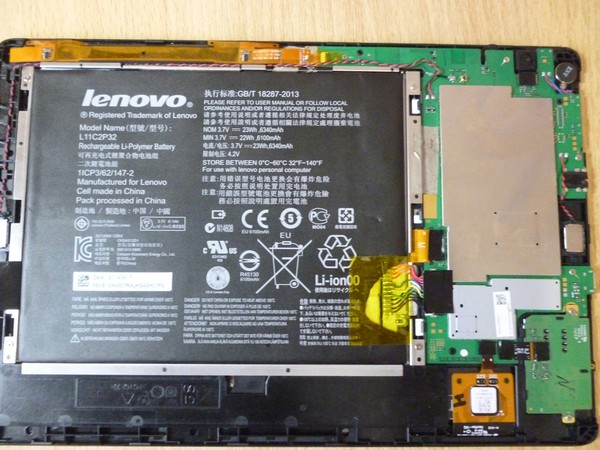

Пришло вот такое чудо...Lenovo A7600-H

Будем исправлять...

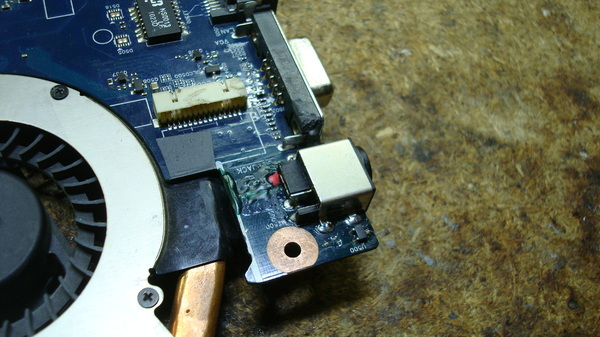

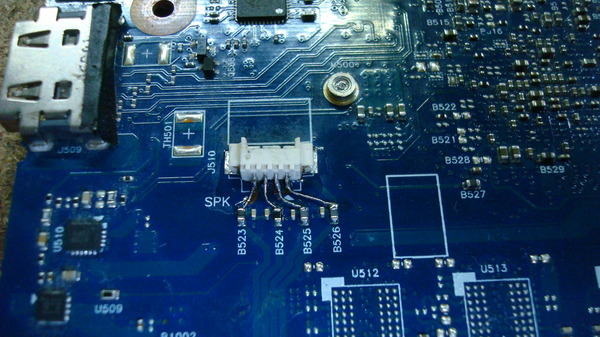

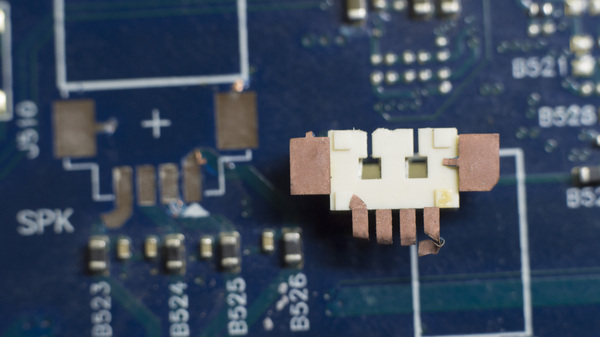

Разъем до жаль не зафиксировал...

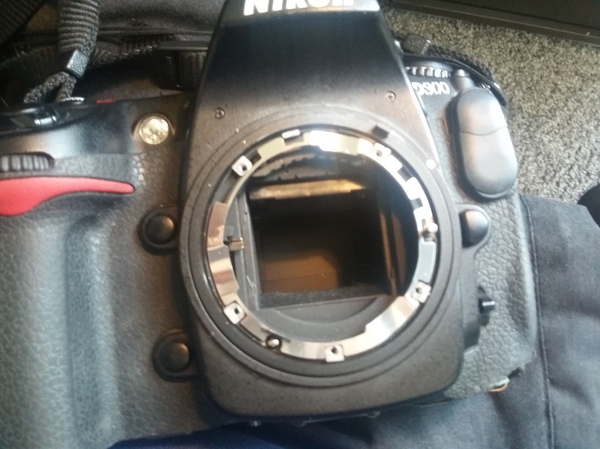

Nikon D300 модель не новая,и проблема с зеркалом уже обсуждалась на проф

ильных форумах,причина в износе вот этого эксцентрика.

здесь на фото китайский клон,но не из пластика а из металла.

Разбор начинаем с отклеивания резиновых накладок,прежде чем снять накладку с красной вставкой нужно открутить винт внутри аккумуляторного отсека,остальные просто отклеиваются.

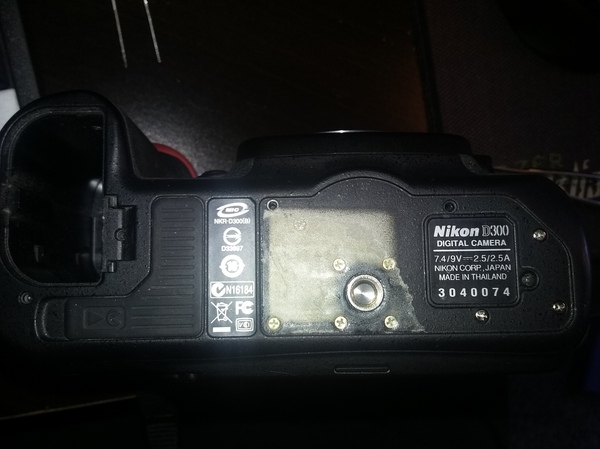

Нижняя крышка.

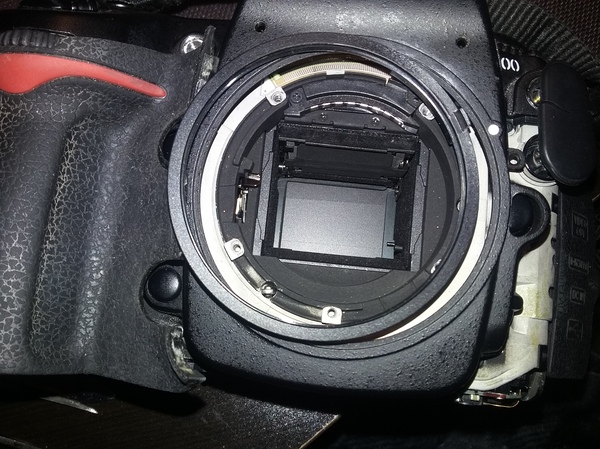

Снимаем байонет.

Фронтальная накладка.

Она же с другой стороны,обратите внимание на расположение пружины.

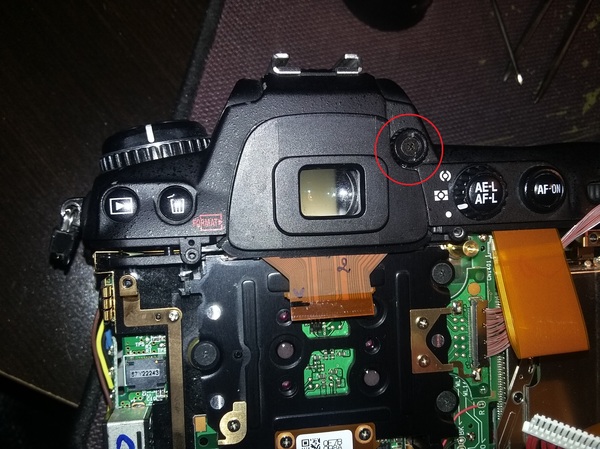

Вид сзади,экран отпаян и снят.

Чтобы снять верхнюю крышку нужно открутить винт под наклейкой.

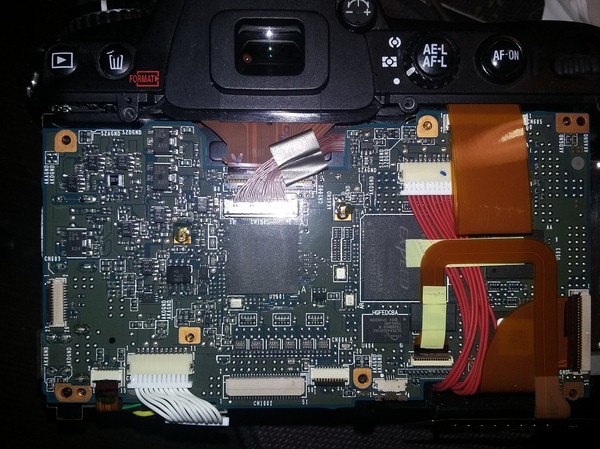

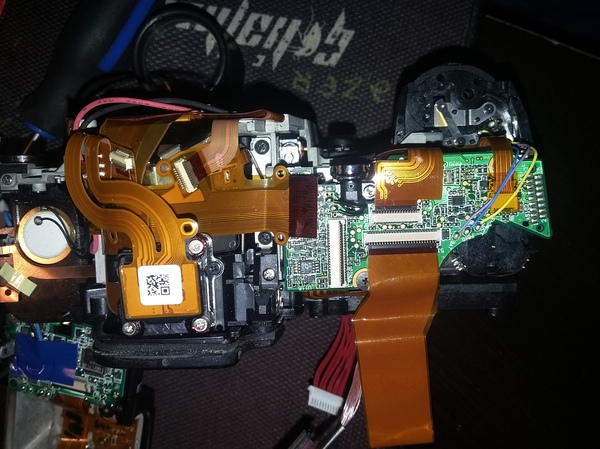

Дальше надо снять плату с правой стороны.

Плата откручена.

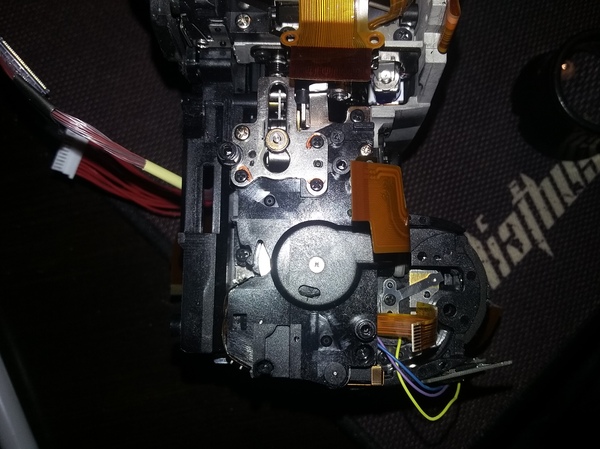

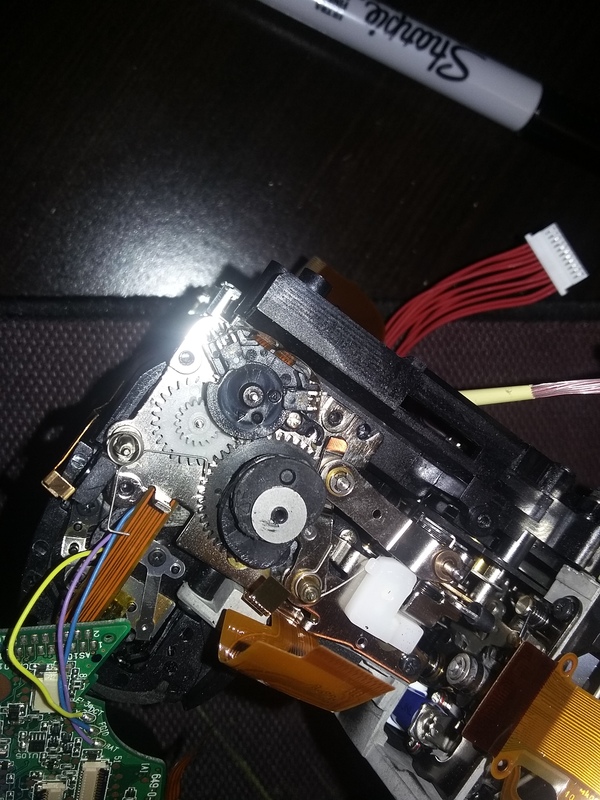

Снимаю крышку механизма и можно менять эксцентрик.

Эксцентрик снят,новый эксцентрик был немного выше пришлось доработать надфилем,сточил с нижней стороны около 0,1 мм,ставлю на место,немного смазки и дальше сборка в обратном порядке.

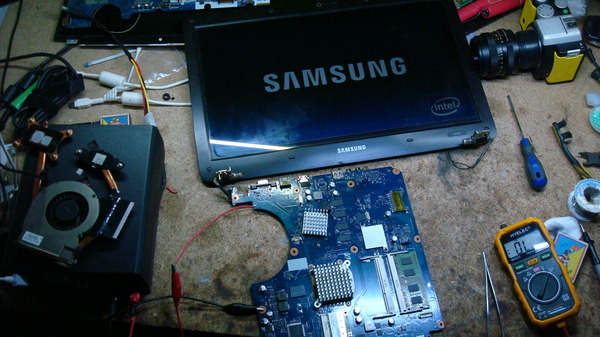

С таким диагнозом принял сей девайся. При беглом осмотре не было выявлено каких либо дефектов. Пришлось разобрать, и первым снятым шлейфом на клавиатуру и тачпад видим водичку и результат её пребывания на контактах

Фото уже вычищенного от коррозии, и  а подготовленного под восстановление. Приблизим, видны обрывы

Залуживаем это дело оловом с флюсом. Пропариваем обрывы вот таким донорским проводком. Выдран с коаксиального кабеля

Чистим от флюса, мажем термостойким лаком, "жарим" под УФ лампой. И готово

Для масштаба

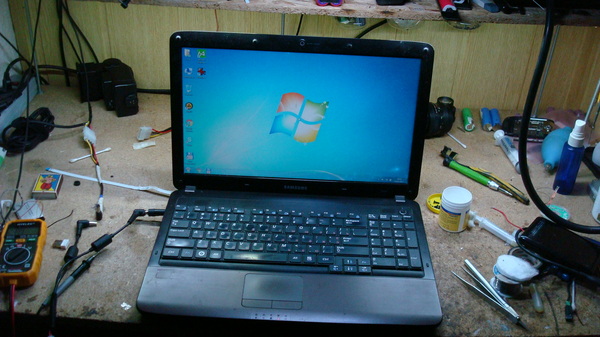

Машинка работает, замены шлейфа не потребовалось. Сэкономлены время и деньги, клиент доволен!

Здравствуйте! С вами передача "Очумелые ручки", и сегодня мы будем делать телевизор. Нам понадобится:

- старый монитор с целой матрицей;

- инструменты;

- 10-20 долларов;

- Алиэкспресс;

- ровные руки и терпение.

Сразу отвечу на вопрос "зачем всё это нужно?". Валялся старый монитор, который периодически выключался и включался сам по себе, нести в ремонт было явно нерентабельно, а руки чесались.

Итак, попался мне в руки вот такой монитор, бесплатно отдали по указанной выше причине.

Отремонтировать его я не смог, поэтому было решено немного его переделать.

Для этого монитор был разобран, и установлены модель и параметры матрицы. Ага, значит, Chi Mei M190A1-L0A, 1440x900, 5V, 8-bit dual channel LVDS. Прекрасно! Почему прекрасно:

- хорошее разрешение;

- картинка передаётся по LVDS (другие типы подключения нам не подходят);

- питание 5 вольт (3 или 12 тоже сойдёт, а вот, например, 15 - нет).

Дальше идём на Алиэкспресс и заказываем плату V29 (можно и другие аналоги, отличаются они только функционалом, прошивками и чипами). Повезло, пришла с европейским пультом, а не китайским. Комплект брал самый дешёвый, так как родной блок питания и инвертор работают и выдают нужные мне 12 вольт.

Итак, разбираем монитор дальше, отсоединяем родную плату, на плате питания ищем контакты 12V, GND, DIM, ON. Первые два нам понятны, третий - управление яркостью подсветки, четвёртый - управление питанием (названия могут отличаться, курите мануал к монитору!). Дальше подсоединяем это дело на плату V29, в разъём возле гнезда питания. Перемычку правее выставляем на 5 вольт (это питание матрицы).

Дальше нужно найти спецификацию матрицы и платы V29 и очень внимательно перебрать шлейф матрицы. В этом мониторе он плоский, но у меня валялся какой-то шлейф с нужными разъемами, оставалось только сопоставить распиновку, для чего я потратил немного времени и сделал таблицу в Excel). Особое внимание уделяем контактам земли и питания. Подключаем.

И... ничего не работает, потому что контакт 12V на плате питания оказался пустышкой.

Ладно, там же есть 5V, и тут мне очень повезло - и V29 и матрица питаются от 5 вольт, поэтому смело можно подсоединить питание в обход дросселя (на фото он в левом углу).

Пробное включение снова не прокатило, картинка появилась, подсветка - нет. Но я-то помню, что она была! И тут по наводке с одного сайта оказалось, что на плате V29 на контакте яркости нет напряжения, а должно быть 3.3 вольта. Подпаял туда резистор 300 ом от ближайших 5 вольт на плате.

Ура! Завелось, конечно, не сразу. Во-первых, нужно прошить нашу плату под нашу матрицу. В интернетах несколько архивов с прошивками, но ни в одном нужной матрицы не было. Не беда, выбираем наиболее подходящую прошивку по параметрам. Я выбрал:

TUNER840_PNL_HSD190MGW1_1440X900_DO8L_5V_7KEY_EXTERN_LOGO_IR_KW_G32_LL140915_LAMV29

Пояснения:

- TUNER840 (это маркировка чипа тюнера, они бывают разные на внешне похожих платах);

- 1440х900 (это понятно);

- DO8L (Double Channel 8-bit интерфейс матрицы);

- 5V (напряжение матрицы, очень важный параметр);

- 7KEY (7 кнопок управления).

Остальные параметры это я не знаю, что такое. В архиве было несколько подходящих прошивок, вот эта подошла лучше всего. Главное - напряжение и интерфейс, остальное матрицу не испортит. Ну и кидаем прошивку на флэшку, вставляем в USB, включаем в розетку. Перестал мигать светодиод, экран включился - отлично. Главное, чтобы электричество не отключили.

Методом тыка выбрал английский язык прошивки, потом еще раз зашел в меню и набрал на пульте 1147 - это сервис-меню, там много интересного. Например, в Advanced Settings есть подстройка матрицы, у меня цвета были сбиты, но я нашел подходящий режим.

Важное замечание - если у вас есть матрица и вы хотите сделать то же, что и я - изучите архивы прошивок и спецификации матрицы заранее, до покупки платы V29, мало ли что.

Теперь нужно всё это собрать. И... снова неудача. Плата питания занимает 2/3 пространства внутри корпуса, и V29 туда попросту не влазит. Пришлось раскошелиться и заказать 12-вольтовый инвертор на 4 лампы с Алиэкспресса.

Инвертор очень годный, все контакты подписаны, хорошая пайка, пластиковый кожух и кабель, который идеально подошел к плате V29. Брал не самый дешёвый, так как дешевые были явно хуже качеством.

Ах да, еще нужен блок питания. В закромах нашелся блок 12V 3A, в оригинале монитор потреблял существенно меньше, так что будет запас. Прикидываем компоновку...

Не очень радужно. Гнездо питания придётся перенести, также гнезда подключения ламп на инверторе с торцов, а в оригинале были сбоку. Но на это есть дремель! Пилим...

Дальше пришлось подумать, как расположить ИК-приемник, светодиоды (их два) и кнопки. В мануале к V29 кнопки подключаются шлейфом с 6 проводами (или 8, если кнопок 7), но я нашел секретный документ, в котором описано подключение всего 2-жильным шлейфом. В этом случае кнопки подключаются через резисторы определённых номиналов. Родная плата с кнопками была сделана по такому же принципу, поэтому оказалось достаточно просто заменить резисторы. Земля она и есть земля, а управляющий контакт в этом случае будет К0. Вот только в оригинале кнопок 7 (меню, каналы +/-, громкость +/-, выбор входа, включение), а у меня 6. Решил отказаться от "меню", в нём удобнее лазить с пульта.

Дальше - светодиоды и ИК-приемник. В оригинале светодиод был один и располагался он на плате приличных размеров, поэтому решено было использовать её. Основательно порезав дорожки, я припаял туда сам приемник, светодиод режима ожидания, а в матовой вставке сделал отверстие под приемник и туда же вклеил 2 светодиода рабочего режима. Ну и немного переделал родной шлейф, согласно распиновке на плате V29.

Ну что же, собираем! Инвертор расположил боком, еле-еле влез по высоте. Сверху прикрутил 2 динамика от какого-то ноутбука, благо в плате V29 есть встроенный стереоусилитель 2х3W. То, что надо. Сам блок питания расположил посередине. Шлейф к матрице пришлось тоже купить другой, подлиннее.

Если кто знающий видит крупные косяки - пните, переделаю.

Дальше я зачистил мелкой наждачкой и покрасил баллончиком рамку монитора в черный цвет. Получилось на 7 из 10, но переделывать уже не буду.

А теперь отходим подальше и включаем!

Прекрасно, всё работает! Правда, аналоговое ТВ у нас отключили, но оно мне особо и не нужно, мне нужны HDMI и RCA, чтобы подключать ПК и приставки.

Яркость регулируется нелинейно, но это не очень смущает. Динамики от ноута попались качественные, хорошо что не поставил 0.5-ваттные пищалки от компа, как думал изначально.

Итак, плюсы работы:

- вернулся к жизни полумертвый монитор;

- куча новых функций;

- немного выпрямились руки.

Минусы:

- коряво смотрится панель разъемов (можно купить фальшпанель за 2-3 бакса, но жаба душит, да и покупная фальшпанель слишком узкая);

- если прикрутить подставку - она будет мешать подключению разъемов;

- нет цифрового ТВ (есть платы с цифровым, вдвое дороже);

- забыл обвязку ИК-приемника, позже допаяю (в инструкции к V29 описано, как делать правильно, но пока работает и так).

Всем трям!

Попросил меня глянуть, дорогой наш пикабушник, будет ли жить данный аппарат.

Рассказал, что плюхнулся аппарат в солярку и пролежал там не мене часа...

Аппарат полностью исправен.

Появились лишь вот такие разводы на экране. Экран хозяин менять не собирается и так сойдет.

Разберем аппарат.

Вот его потрАшкa.

Хехе... а наклейка попадания жидкости-то и не окрасилась...

Жить будет.

Собираем и отдаем обратно.
