В общем все как всегда, замена платы, ноутбука и т.д.

Здравствуйте,Подписан на вас в Пикабу=)

У знакомой девушки (в Киеве) неполадки с Dell Vostro 5470: Мигает/выключается экран при малейшых движениях. Говорит что есть какая-то трещина в корпусе, и она ее расшатала.

Отдавали знакомому посмотреть, вот его вердикт:

"Из-за конструктивного недостатка корпуса ноутбука происходить разлом его конструкции, который нагружает край материнской платы, вследствие чего на ней трескаются дорожки подсветки матрицы. Плата имеет 7-ми слойную конструкцию. Ремонт поврежденных дорожек технически невозможен. Только замена платы на новую. Плюс замена детали корпуса. Дальше повтор ситуации. Это недостаток данной модели"

Тяжелый вздох,  присылайте, посмотрю на трескающиеся дорожки матрицы. И вот этот потертый, и побитый жизнью малыш.

Включил, подсветки нет от слова совсем, изображение есть. Разбираем, мде, выводы у дилетантов шикарные. Смотрим картинку.

Снимаем платку, ага хасвелл и дискретка.

Открываем схему, смотрим, ну короче Делл как всегда изъебнулся заказывая плату у стороннего производителя, на сей раз у Quanta. То есть у нас процик коммутирует вывод на edp интерфейс, переключая вывод с процового видео на дискретку, и наоборот. И что же хочет Dell? Правильно вместо edp матрицы, ставим LVDS (коих на складах завалялось немерянно) и лишний коммутатор с edp на LVDS.

Прямо жопой чувствую, что он и виноват. Ну не будем уподобляться меняльщикам плат и прочим сказочникам, будем мерять. Разбираем матрицу звоним шлейф в 4 руки, один меряет, второй шлейф деформирует. Шлейф ок. Дальше разъем LVDS.

Понятно, нет сигнала включения подсветки, с мульта, но это пол беды, на управлении яркостью тоже нет ничего, а должен быть хоть какой то минимальный уровень. А ну ка, кто там яркость дергает, с нижним сигналом понятно, он из мульта и он есть. А верхнего нет.

Ну,  прямо знаю откуда оно будет торчать, 100% из транслятора. Обратите внимание, на подчеркнутый сигнал, пока его не будет, подсветки не будет, понятно что его нет.

В микроскоп осмотрел, пайка идеальная, ни трещин, ничего. Харе мерять, пора менять, берем новый, подготавливаем, садим. говна смываем.

Чудеса, волшебство, здравствуй подсветка, все сигналы нужные появились и яркость зауправлялась.

Осталось кузов подшаманить, с левой стороны петли на честном слове держаться

Изнутри есть ребро жесткости, на "очень жестких" пластиковых заклепках, его надо снять, дабы увидеть всю мощь, корпусов ультрабуков.

Не знаю, просто хочется матом ругаться, на этом петли держатся, только на этих трех винтах.

Эпоксидка, стеклоткань, выклеиваем и железку назад ставим. По периметру клавы термоклей, что бы эпоксидка в клаву не натекла.

Как оказалось, там еще и винчестер полудохлый, долго определяется. Поставил SSD. Ну а дальше, тесты, проверка всего, и когда меня все устроило, ноут был выслан обратно подписчику.

Ответы на топ вопросов в комментах

Я из Украины, г. Черкассы. Десктопное не делаю, вообще, только ноуты, планшеты и мониторы, изредка беру телефоны. Новой почтой можно отправить на ремонт из другого города.

Вопросы на почту remonterzeleza@gmail.com Почту поменял, потому как указом нашего суперпрезидента заблокирован доступ к некоторым ресурсам рунета, впн конечно помогает, но часть писем я просто теряю.

Всем привет!

Спешу поделиться радостью - потихоньку повышаю свой ремонтерский левел ))

Попал ко мне вот такой айфонец 5С с диагнозом "просто поменять дисплей"

Картинка честно стырена с просторов интернета )

Попал он правда ко мне уже вот в таком состоянии

Ну думаю раз замена, то тут делов на пару минут, тем более компом он определялся айтюнец его видел, то есть ничего не предвещало проблем

Но не тут то было! Первый взятый модуль показал черный экран и второй тоже, да и третий не отличился другим поведением... Тут уж закралось сомнение что его уж кто-то ковырял.

После отбытия из магазина запчастей все таки с одним из модулей, поехал я на работу смотреть его под микроскопом и если что не понятно, как всегда просить помощи на Пикабу)

Тут то и ждало меня неприятное открытие - у разъема подключения дисплея на плате не хватало одной ноги (фото к сожалению не сделал), после расспроса сына сослуживца, который является хозяином айфона выяснилось, что он уже сам пытался поставить дисплей, но штекер плохо вставлялся в разъем, а там уже и папа подтянулся и полюбопытствовал чем сын занимается, привез телефон ко мне )

Короче, телефон попал ко мне с просьбой что-нибудь придумать с минимальным расходом )

С помощью русского народного мата, паяльника, пинцета, иголки, любезного донора ZTE 815  и микроскопа у меня получилось вот так

И теперь телефон заработал и экран показывает картинку )

Не сфоткал в готовом виде, так как среди запчастей не оказалось динамика от телефона, как выяснилось он его куда то уронил, ну а я и не проверил когда привезли все в пакетике.

Так что завтра или в выходной поеду куплю в профи динамик и айфонец поедет радовать хозяина ))

Прошу не бить сильно, пост написан от радости победы в мелком ремонте)

Может для гуру это ерунда, но для сисадмина это мне кажется неплохо.

Принес пикабушник телефон фирмы Huawei с проблемой не видит сетей. Аппарат новый, при первом же включении проблема уже была, связываться с гарантийкой нет времени и желания.

Проверяем, видим что реально ничего не видит, имеи на месте, прошивка модуля связи, то есть проблема явно не программная

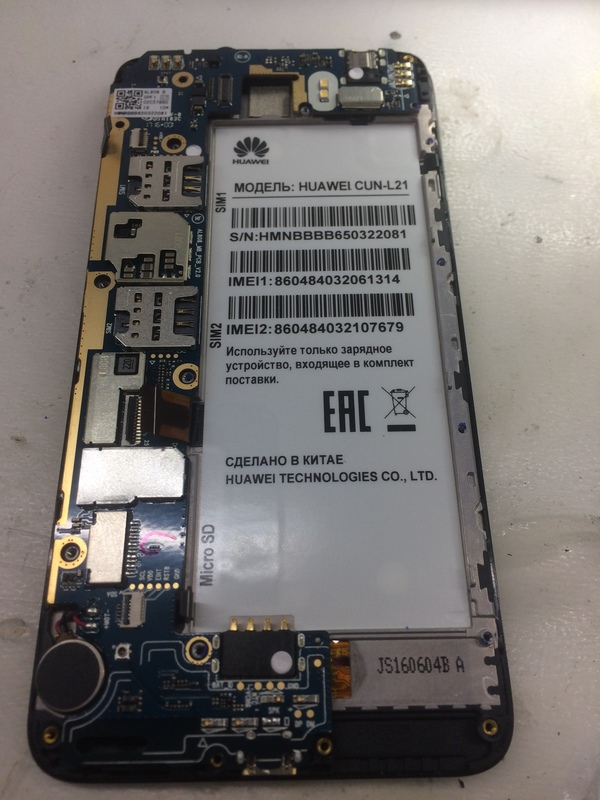

Разбираем телефон

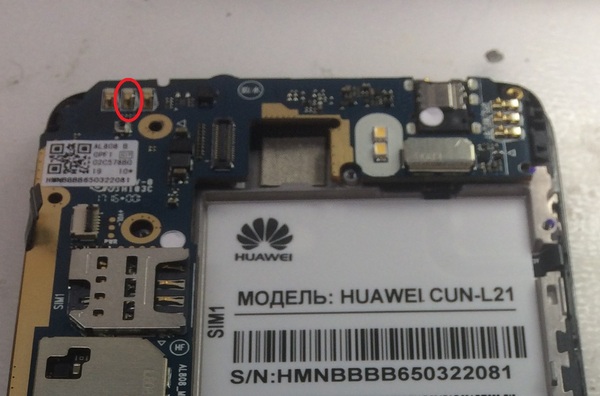

Смотрим, а контакт сети то у нас в воздухе висит и повернут набок, аккуратно подпаиваем его на место

Так же решил заодно почистить GSM-антену, собираем аппарат и проверяем

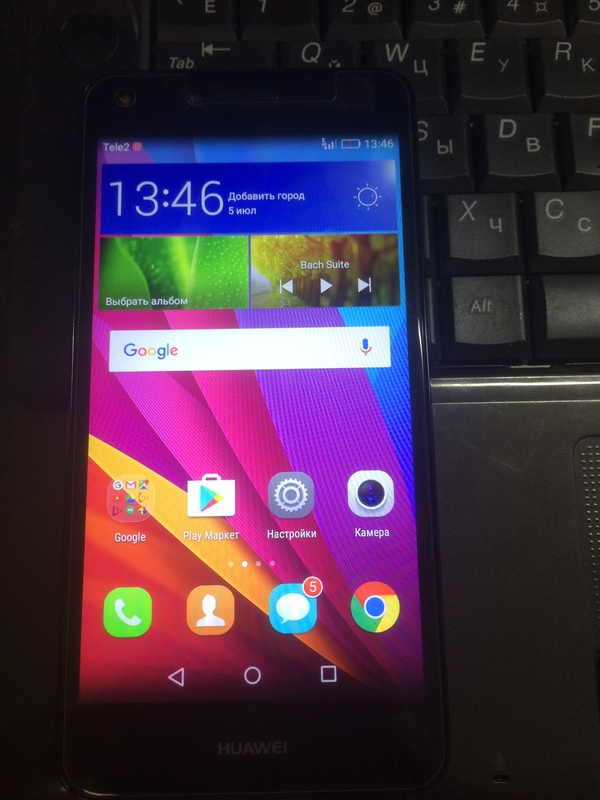

Все работает, сети находит, регистрируется, звонит, выходит в интернет, вот такой вот заводской брак и такое простое решение.

ps: это и работа и хобби одновременно, работаю в СПб.

pps: свои вопросы/предложения/пожелания можно писать в вк /hermein

Весной весы квакнули и,пока я лежал в хирургии,путем перебора запасных плат,их запустили без моего участия. Но причина их выхода из строя оставалась неизвестна и постепенно они загибались дальше. Мне оставалось только ждать когда они совсем навернутся,а иначе будет что-то вроде "нам работать надо". В общем обычное дело,когда не дают нормально отремонтировать что нибудь. Поубивал бы.

Поехали.

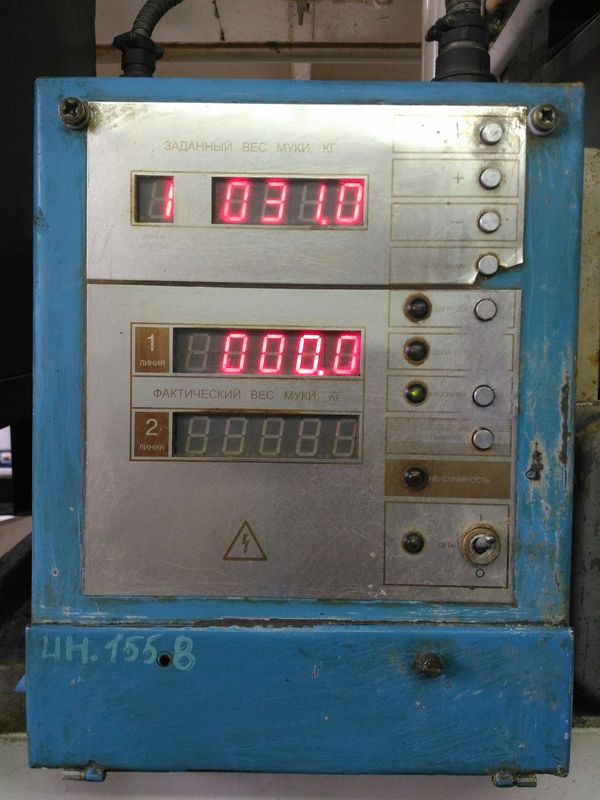

Фото с первых приготовлений. Позднее щиты управления весами были демонтированы полностью при поиске истинной причны с подключением на родные жгуты,а не как на фото.

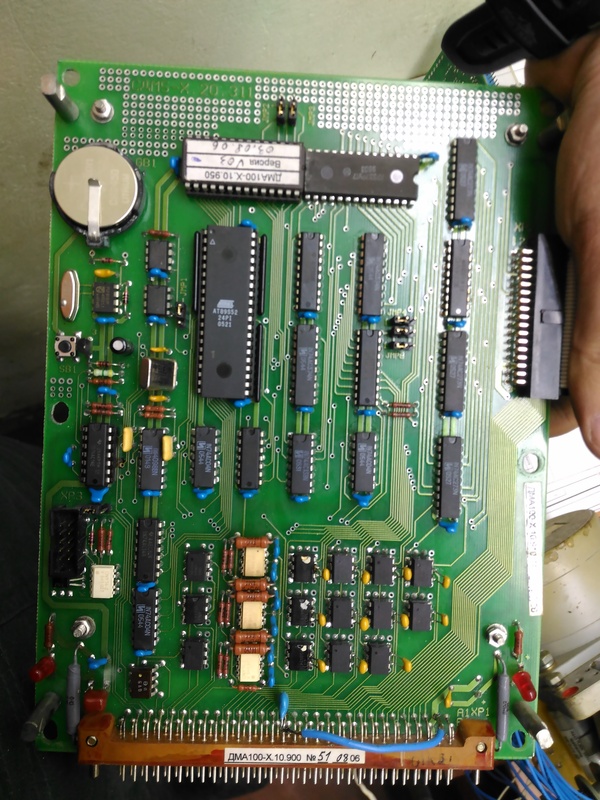

На фото "мозги" весов.

У правого разъема в ряд расположены регистры. Пара из них учавствуют в управлении реле через оптопары. На второй такой же плате нижний регистр сдох.

У нижнего разъема оптопары с транзисторным выходом,которые управляют 11ю реле. Желтые конденсаторы на 4n33 - это уже мой колхоз,а так же синий провод от нулевого линий 5в и 12в к нулевому линии 24в. На этой линии сидят реле и усилитель-преобразователь тензодатчиков.

Слева между кнопкой и разъемом стоит 6 "НЕ" элементов,которые умерли на этой плате. Используется в цепях преобразователя тензодатчиков,а так же управляет реле блокировки,через одну из оптопар.

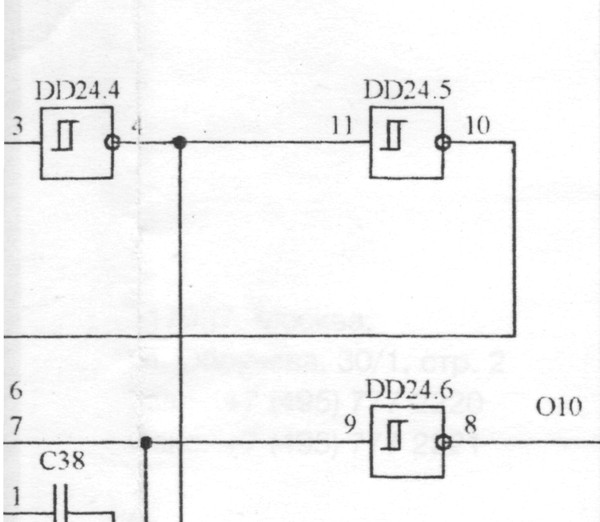

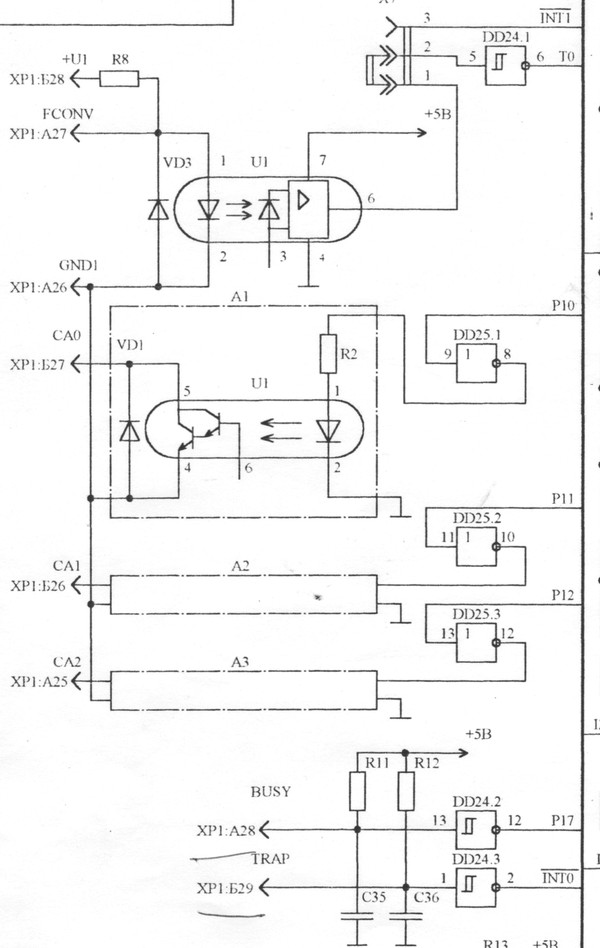

DD24 это и есть наши 6 НЕ.

Часть 6 НЕ ,которая подает сигнал на А14 ,которая рулит блокировкой.

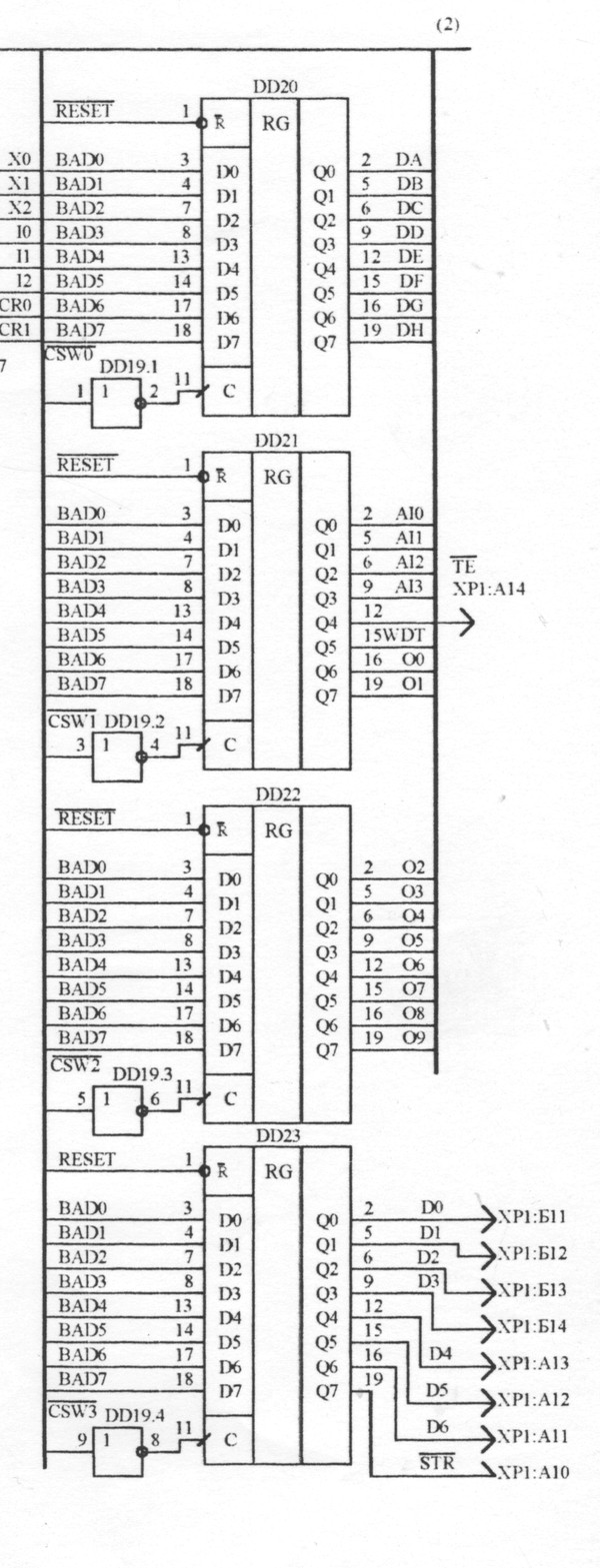

Часть регистров индикации и управление реле.

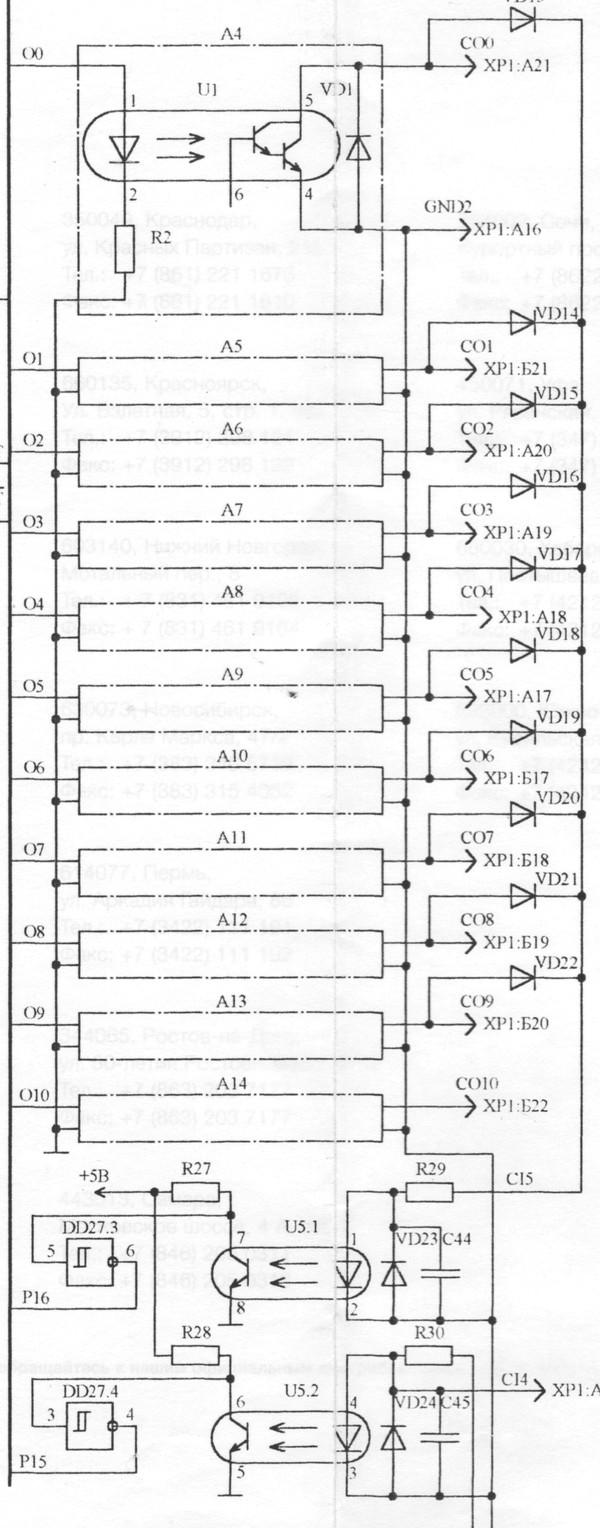

А4 - одна из оптопар,которые управляют реле.

А14 - оптопара реле блокировки.

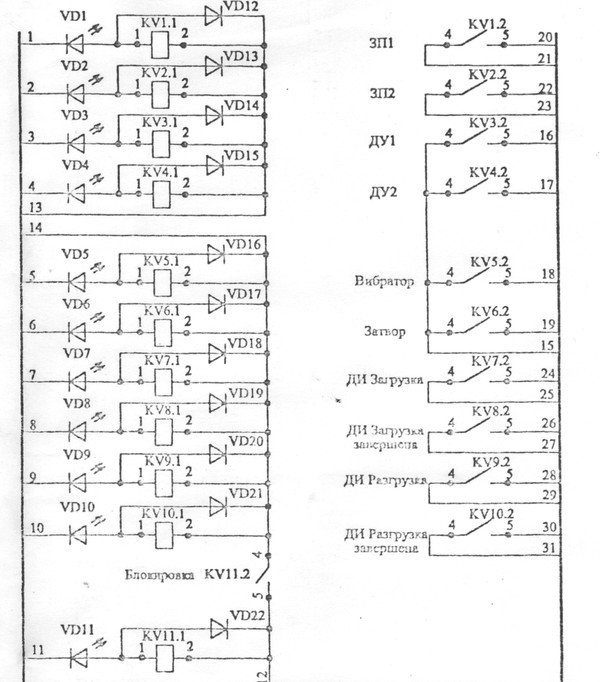

Сами реле. Реле блокировки kv11 подает питание на все остальные реле. На следующей схеме выводы 13 и 14 замыкаются при закрытом затворе для запитки остальных реле. Это пара реле загрузки и пара реле досыпающих устройств.

Мы почти подошли к виновнику торжества.

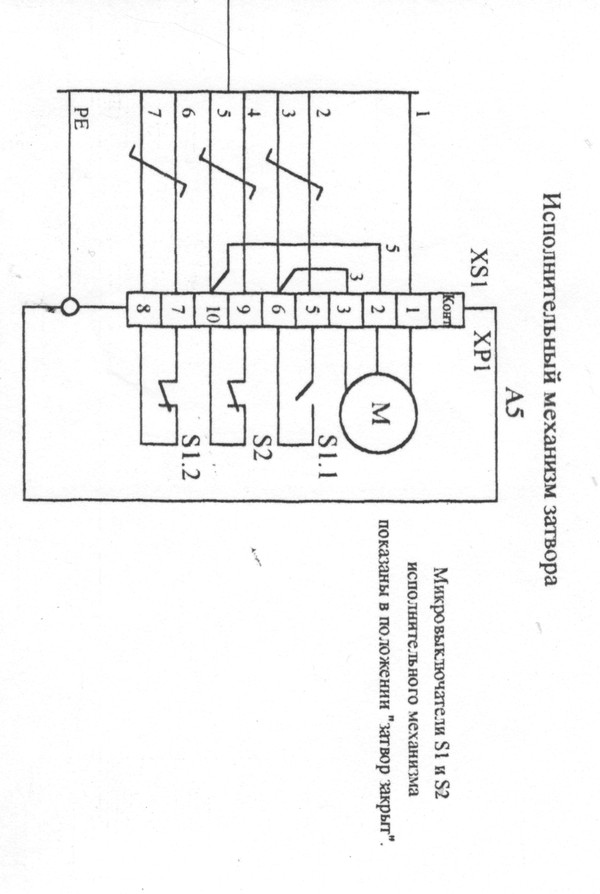

Это мэо затвора. Тут так и написано.

S1.2 замыкает выводы 13 и 14 на предыдущей схеме,но на самом деле контакты эти нормально-разомкнутые,а S1.1 - нормально замкнутые. На контакт 5 подается 220 для закрытия,а на 9 - для открытия. Внимание! Линия 220в рядом с линией 24в! Ниже сам микро выключатель.

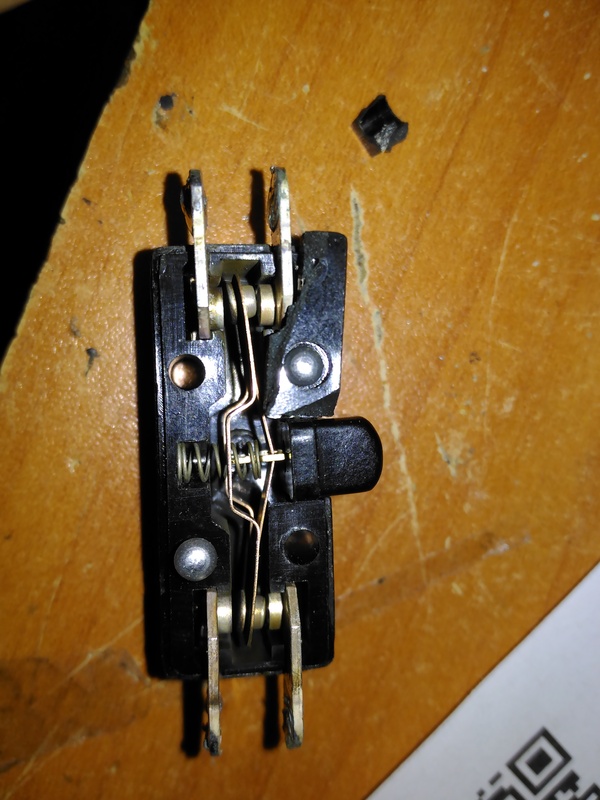

Это наш S1 или S2. Справа у нас S1.1 ,а слева S1.2.

В момент закрытия затвора,микровыключатель размыкает линию 220в и замыкает выводы 13 и 14 линии 24в. Гениально! В момент размыкания образовалась искра,которая ,через пыль и металлизацию стенок, била в +24в,на которой сидят преобразователь тензодатчиков и главная плата,на которой стоят оптопары,которые управляются одним НЕ и парой регистров.

После замены микровыключателей,выводы 13 и 14 платы реле были переброшены на другой микрик,подальше от линий 220в.

Весы отремонтированы и установлены на своё место.

Осталась одну плату реле и плату преобразователя вернуть к жизни для восстановления резерва.

Принесли робота с распространенной ошибкой C4. Проявляется она на неровных поверхностях быстрым вращением левого колеса, что меняет траекторию движения.

Виной тому сбитый зазор между магнитом и датчиком холла левого колеса.

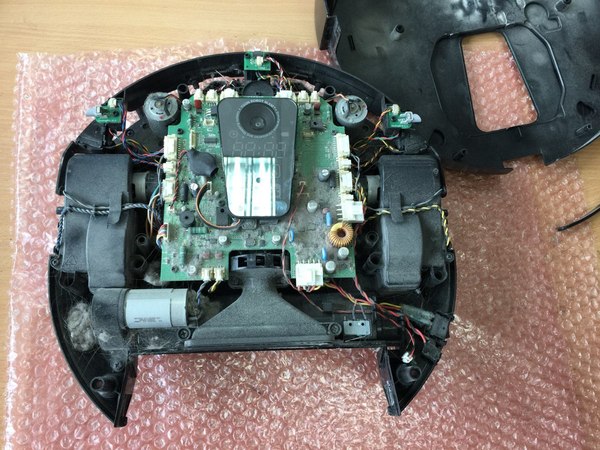

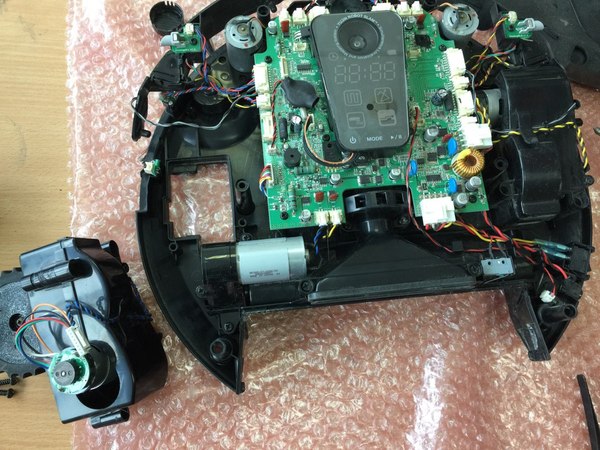

Разбираем пылесос, снимая пылесборник\щетку\передний бампер.

А внутри, как и подобает, куча пыли\волос и прочей "еды", что поглощает данный пылесос. Жаль, что не всё попадает в пылесборник)

Делаем ревизию, а так же чистку устройства.

К сожалению от всего пыльного налёта не избавится, ввиду его плотной забивки скопившейся за несколько лет, отскребать, разве что отвёрткой)

Но перейдём к основной проблеме, демонтируем левое колесо.

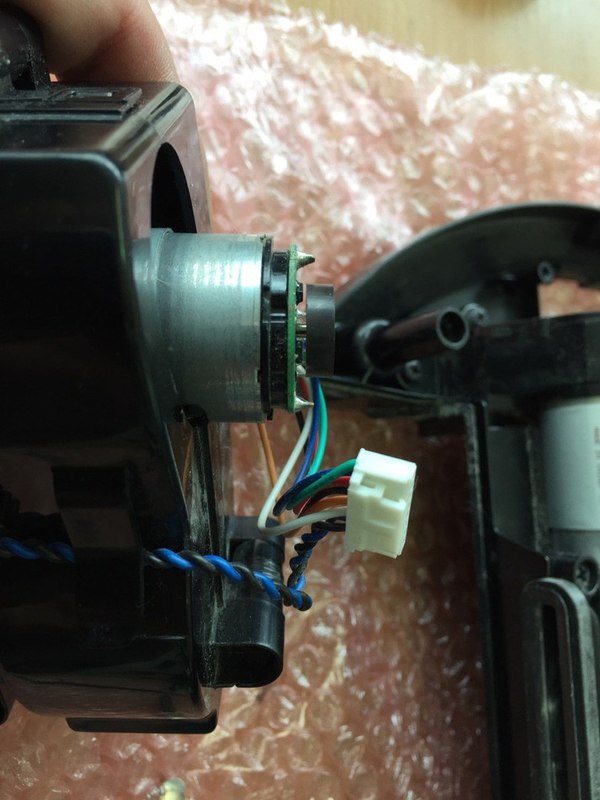

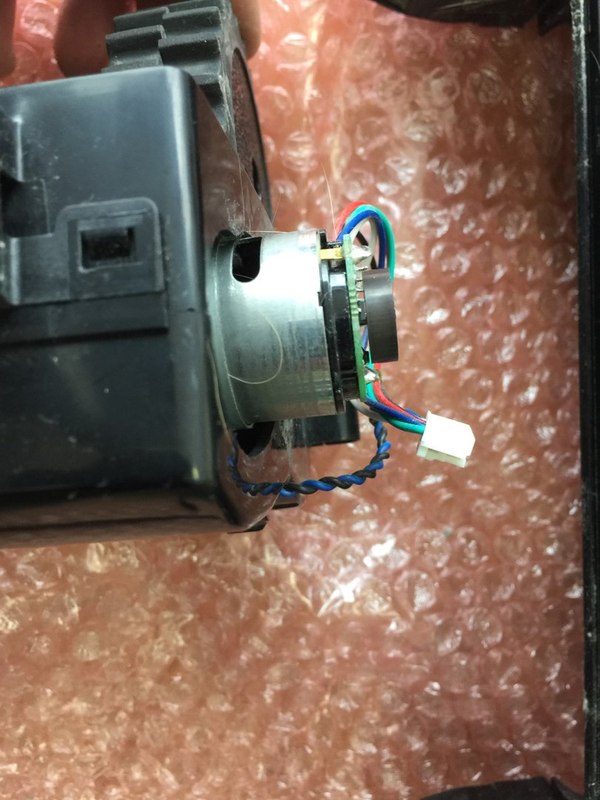

Снимаем защитную крышку у мотора, и видим мизерный зазор между магнитом и датчиками.

В идеале зазор должен быть 0.4-0.8мм. Выставляем его по заранее приготовленному щупу (в данном случае вместо щупа выступало защитное стекло от iPhone 5 с толщиной 0.5мм).

Так же в ходе диагностики было выявлено, что переднее колесо вращается с усилием, хотя хозяин и чистил и смазывал подшипники.

Виной тому опять же мусор, а конкретно волосы, намотавшиеся на ось.

Разбираем, чистим, смазываем.

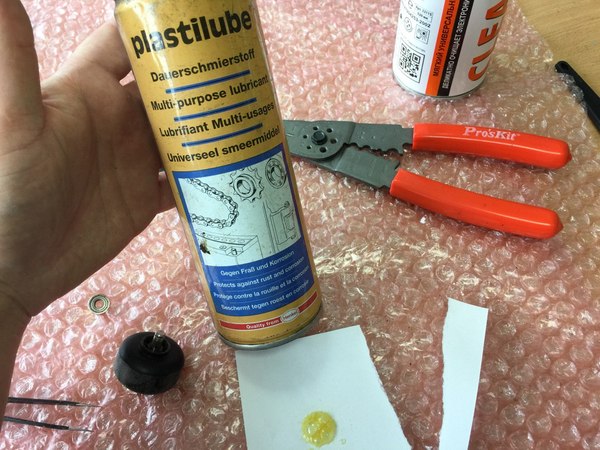

В данном случае была использована проникающая смазка.

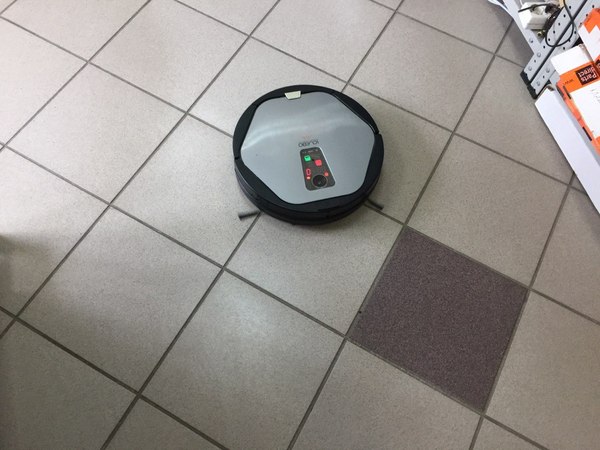

Собираем устройство и тестируем

Месяц назад купил девушке Acer One 10, чтобы на работу носила и весь учебный материал держала под рукой.

Вот такой вот планшет

Вчера получилась маленькая случайность-уронила девушка планшет с колен. Примерно полметра полета, все целое, но вот док-станция/клавиатура перестала коннектиться.

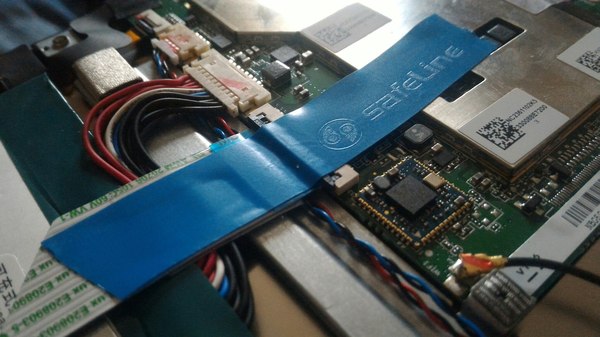

Забрал у нее планшет, разобрал и что я вижу...

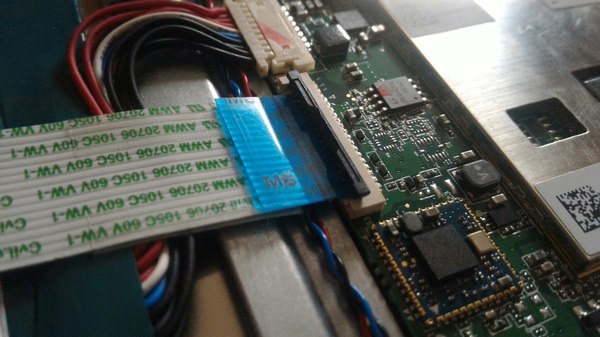

То, что должно было быть так:

Стало вот так:

Сегодня в очередной раз будем менять флешку. ))) На планшете-лопатофоне.

При нажатии на кнопку включения, девайс потреблял 160 миллиампер.

Подпаиваемся по ISP используя Kit EMMC Tool.

Kit EMMC Tool - довольно полезная штуковина, для работы с памятью. Достоинств не перечесть... 1 из которых - грамотно сделанные подтяжки по шинам данных, что обеспечивает очень стабильный коннект. Если флешка, хоть как то жива, она 100% задетектится. Проц не хило просашивает, и ISP в "голом" виде, не всегда работает, или работает не корректно. С данной тулзой, забываем о этих проблемах.

В данном случаи, флеха - полный труп.

Т.ж. расположение компонентов на плате очень "удобное". С лева бутерброд, с верху модем.

Безопаснее всего в данном случаи, спилить мёртвую флешку. Для спиливания использую Dremel 3000, с гибким валом. Пилю круглой фрезой на 2мм, контролируя процесс, глядя в микроскоп.

Пилим до тех пор, пока не начнут проглядываться шары.

После, заюзав паяльник, делаем кашу-малашу. )))

Отмываем.

Остатки микрухи сдираем иголкой. Чистим посадочное место.

Ну а дальше, всё как обычно. ) Правим бутконфиг, должно быть так:

EMMC ROM1 (Main User Data) Capacity: 15028 MB

EMMC ROM2 (Boot Раздел 1) Емкость: 4096 kB

EMMC ROM3 (Boot Раздел 2) Емкость: 4096 kB

EMMC RPMB (Replay Protected Memory Block) Capacity: 512 kB

Boot configuration [PARTITION_CONFIG: 0x48] Boot from:ROM2 (Boot Partition 1)

Boot bus config [177]: 0x01 , width 4bits , Partition config [179]: 0x48.

Пишем ROM1 и ROM2 с поддержки...

Припаиваем...

Прошиваем...

Рутуем...

Вправляем родной IMEI, патчим сетку...

И проверяем. )
