Здарова, братва!

Пришел я слово молвить, да от царя вашего ответ на него услышать!

Тут вот возникли некоторые непонятки с телефоном Nolia Xpress Musik 5130 c-2

В общем: самостоятельно загорается экран, как будто кнопку нажали, чтоб тот начал работать. Периодичность этой фигни: минута, меньше. Весь "прикол" в том, что сам то телефон в порядке, работает, пули останавливает. Но вот только "багует" немного. Даже в выключенном состоянии экран начинает светится, белым. И тоже, раз в минуту где-то, а потом, по таймингу выключается и светошоу повторяется вновь. Сигнал SOS на Эстонском?

Думаю, проблему понятно высказал. Теперь "Шоу Талантов"!

Кто знает, от чего такая ахинея происходит? оккультные силы Может быть он баг какой нибудь словил или ему процессор ядра натирает. И как это исправить?

А если, царь, сей случай у тебя происходил, то пусть минутка времени найдется и ты мне напишешь, как исправить это получилось.

Можете минусить, мне на это как Пизанской башне до Китая. Любознательность берет верх, а самостоятельно я его только сломаю, если вскрою.

Привет!

Немного ретро в этом чате. Будем восстанавливать Радиотехнику-301М-стерео.

В целом, ремонт такой техники сводится к замене электролитов, так что ничего мудреного нет, однако я бы просто хотел поделиться информацией, которую мне пришлось собирать по уголкам интернета. Надеюсь, кому-нибудь еще пригодится.

Итак, при осмотре выявлены следующие проблемы, не удивительные для аппарата такого возраста:

- нет звука в одном из каналов,

- вообще недостаточно громкое воспроизведение ни в режиме проигрывателя ни в режиме усилителя.

Первым делом лезем в интернет за схемой ииии... её нет. Та схема (и инструкция по ремонту, кстати, тоже), которую предлагает поиск, оказывается от электрофона Радиотехника-301, который нифига не "М" (скачать можно тут http://rw6ase.народ.ru/00/el_p/radiotehnika301.html). В интернете вам расскажут, что разницы на самом деле никакой, но это не совсем так. Да, они весьма похожи, но есть одно существенное различие, о котором ниже.

Аккуратно снимаем вертушку и находим под ней 2 болта, вывернув которые, можно снять шасси с двигателем. На этом же шасси находим это самое отличие от Радиотехники-301 -- коробочку прикрытую кожухом, которая оказалась RIAA-корректором, собранном на предусилителе К548УН1Б. Голова на этом электрофоне магнитная ГЗМ-205Д в отличие от пьезоголового электрофона без литеры "М". Поскольку пьезоголова имеет гораздо большую чувствительность в отличие от магнитной, то на 301-ом сигнал с головы шел прямо на предварительный УЗЧ, что мы и наблюдаем на схеме из интернета.

Но сначала разберемся почему нет звука в правом канале в режиме усилителя.

Начнем с электролитов на платах предварительного и оконечного УЗЧ. Тут, кстати, можно использовать схему из интернета в полный рост.

После замены слышим, что звук стал насыщенный и громкий. Если раньше надо было выкручивать потенциометры на полную, то сейчас тот же самый уровень звука получается при трети положения. Но к сожалению замена кондюков не решила проблему глухого правого канала. Ладно, следующий шаг проверим режимы транзисторов. В руководстве по ремонту есть таблица напряжений на выводах каждого транзистора, но нафига она нужна при наличие рабочего левого :) Будем сравнивать. Начнем с выхода оконечного УЗЧ. С первого попадания обнаруживаем аномалии на Т7. Выпаиваем и убеждаемся в пробое между базой и эмиттером. В наших краях найти российские детали трудно, так что заменим сгоревший КТ806БМ транзистором BF471, который полный его аналог. Едем в магазин ииии... его нет :( А что есть? О! BD239C. Пойдет, только у него база с эмиттером местами поменяны. Придется колхозить.

Включаем, работает! Но, блин, че-то тихо. Так, а это что такое?! Кондюк на предварительном УЗЧ забыл поменять. Маленький засранец притаился между потенциометров, и я его не заметил. Смотрим схему: C21 на 5мкФ -- разделительный конденсатор после эмиттерного повторителя правого, мать его, канала. 4.7 мкФ остались только для RIAA-корректора, в магаз опять ехать лень, ладно, есть ещё на 10 мкФ сойдет для разделителя.

Включаем и слышим сочный правый канал :)

Теперь возвращаемся к RIAA-корректору. На нем же тоже электролиты есть :) На фото ниже они уже поменяны.

Включаем пластинку и не слышим левый канал.

Для уверенности прозваниваем все проводки идущие от головы до входа корректора, а также от выхода корректора на блок предварительного УЗЧ. Кстати, тут пригодиласть схема от 301-го, из которого я узнал, что в положении вертушки "Стоп" оба канала головки замкнуты на землю, так что первая прозвонка для меня была сюрпризом. Прозвонка не выявила проблем, а значит пора браться за электролиты, которых у нас на плате корректора аж четыре штуки. Для замены кондюков схема впринципе не нужна, но для порядка поищем. Похожие корректоры использовались и в других проигрывателях рижского завода, например в Ария ЭФ-5303-стерео. К тому же название самого блока написано на плате -- УП32-3. После непродолжительного гуглинга находим это

А вот и наши четыре электролита -- два на 20 мкФ / 16 В и два на 5 мкФ / 25 В. Меняем их на ближайшие 22 и 4.7 мкФ, которые были в магазине. Включаем и, ура, есть звук в левом канале.

Вообще, я бы поменял еще микросхему предусилителя на LM831 ну или хотя бы на К548УН1А с меньшим уровнем шумов, но ее в магазине не было, а российскими аналогами у нас как я сказал не торгуют.

Я кончил, закурил и пошел слушать замечательную композицию "Блеск твоего сумасшедшего алмаза" ВИА Пинк Флойд

Спасибо за внимание.

Данный пост опять про реболл, а ещё немного про бомбёж пукана, от качества бюджетной техники, в частности продаваемой под маркой DEXP и  про то, какое же дерьмеще, этот ваш Spreadtrum. )))

Пришёл на ремонт аппарат с диагнозом: "Упал - не включается". Тело компом не определялось, при нажатии на кнопку включения сразу же висло на 20 миллиамперах. Имея не большой опыт работы с девайсами на MTK начал со сдирания проца. Содрал, охренел от увиденного. )))))

Примерно 1/5 часть пятаков серые. 1/5 часть проца была тупо не припаяна, висела в воздухе/контачила силой трения. Соответственно в этой же части после удара сорвало 6 пятаков с платы.

После увиденного сразу было ясно, что аппарат не жилец. Была не большая надежда, что после восстановления всего этого кошмара, аппарат всё же заведётся. Я приступил к работе. Сперва восстановил оторванные пятаки.

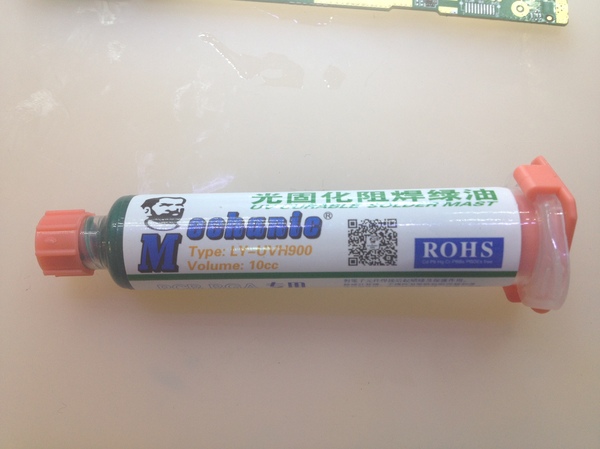

Восстанавливал при помощи проволодков от наушников, и УФ маски. Вот такой:

Спаиваем, замазываем паяльной маской, суём под ультрафиолет для сушки. После чего скальпелем аккуратно правим посадочные места под шары. Плата готова, теперь приступаем к накатке. Как выяснилось, под это дерьмище даже трафаретов не найти. По шагу подошёл трафарет от айфоновского проца. Трафарет кривой с рождения, по этому катал через стекло. )

После накатки, тщательно промываем микросхему бензосмесью(изопропанол + бензин калоша 50/50), дабы все левые шары по отваливались и не мешали нам. Мажем флюсом, и дуем ещё раз, дабы шарики окончательно сформировались. Получилось довольно не плохо.

Единственный косяк, 1 шарик получился почему то слишком маленьким, а рядом стоящий через чур большим. Удаляем оплёткой и уже без трафарета наставляем нормальные.

Собственно всё, выставляем по ключам нашу микруху и усаживаем феном.

На удивление, не смотря на восстановленные/возвышающиеся пятаки проц уселся идеально ровно.

И... Эта хрень не завелась. Какие то попытки стартануть аппарат начал подавать, но зависал на 80 миллиамперах. Более девайсом заниматься не было ни какого желания, и так в пустую потратил 2 рабочих дня.

Мыслей по этому поводу несколько:

1. Под остальными микрухами творится такой же адЪ.

2. Межслойные обрывы, так как качество платы оставляет желать лучшего.

3. Тупо угрел проц.

Вопросы к знатокам:

1. Как сильно спредтрумы боятся температур?

2. Определяются ли спредтрумы компьютером, если нет связи с emmc?

Моя группа в вк: https://vk.com/igor_repair

Господа Ремонтёры, подскажите, плиз...  Имеется плазменный телевизор LG MT-40PA16.

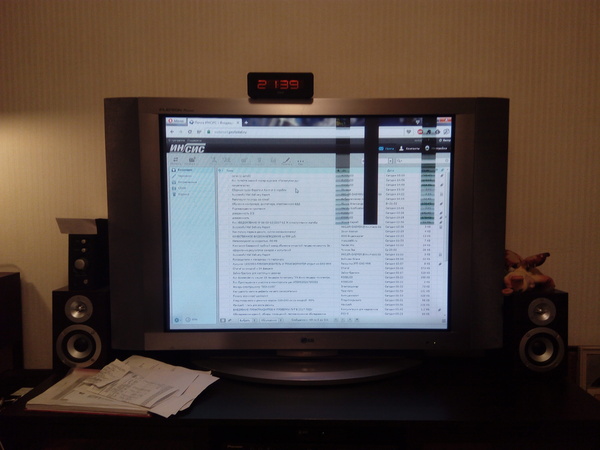

Вот уже полгода лицезреем такую картинку на экране:

В наличии имеются базовые навыки пайки и работы с электротехническими штуками и наличие отсутствия этот телик тащить в ремонт, ибо тяжел неимоверно.

Расскажите, где подсмотреть как собрать-разобрать, починить и радоваться, или же где поискать...

Прошу не топить и не гнобить!

П.С. Коммент для минусов внутри...

Всем привет. Столкнулся с проблемой Whitelist WLAN на ноутбуке HP 6930p. Конкретнее - ноутбук не хочет стартовать с нерекомендованным производителем WLAN. После включения стопориться на ошибке 104 и предлагает извлечь устройство и запустить ноутбук снова.

Поиск привел к модифицированному BIOS версии F.19 - но постигла неудача. Ноутбук оказался с ревизией D - тогда как биос с модом предназначен для ревизии U.

Что было сделано:

1) С официального сайта скачан биос версии 19 для нужной ревизии

2) Распакован фениксом

3) Был найден модуль отвечающий за WLAN

4) Модуль заменен другим из модифицированного биоса (так-же распакован фениксом)

5) Всё собрано назад и запаковано в САВ архив

6) Ноутбук прошит получившимся дампом без ошибок (шил стандартным прошивальщиком HPQFLASH) - прошивальщик так-же модифицирован

7) В результате ноутбук после перезагрузки вывалился в рекавери и просит флешку для восстановления - иными словами чтото ему не понравилось.

Может кто может помочь в данном вопросе, а именно:

собрать модифицированный биос под ревизию D для прошивки из под Windows - прошивка программатором не подходит по ряду причин.

Все дампы и материалы вышлю на почту.

Спасибо всем заинтересовавшимся.
