Сегодня будем тягать контакты с новодела от компании Nokia.

Нам понадобится программа BEST. Для её запуска, потребуется ключ защиты(донгл), либо активация, например на Infinity Box.

Цепляем коробок/донгл к компьютеру. Запускаем программу, на вкладке BB5 | XGOLD, выбираем подвкладку User Data. Как видим, почти все кнопки не активны, пока так и должно быть.

Цепляем телефон к компьютеру обычным USB кабелем, программа сама его подхватит и загонит в нужный режим. Все кнопки становятся активным.

Ставим галку на *.csv, жмём Read PhBook, указываем путь, куда сохранить.
Получаем 2 файла:

csv - тут думаю объяснять не нужно.
S4pb - телефонная книга в формате беста, можно залить в другой телефон Nokia.

Источник(моя группа в вк): https://vk.com/igor_repair?w=wall-133928723_795

Всем здрасти!

Уровень ремонта "лайт"

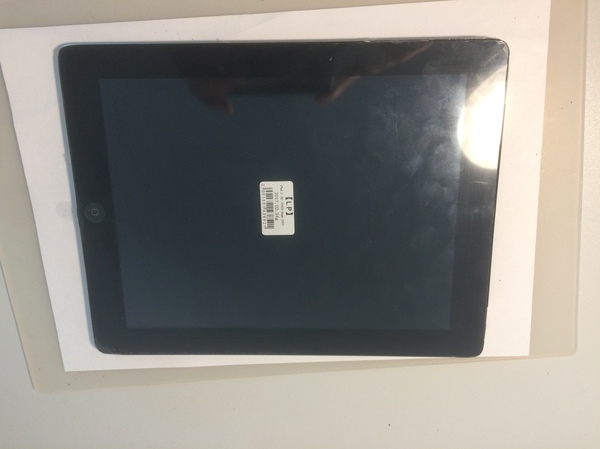

на входе имеем старенький Ipad 2, по словам попавший под машину. к сожалению фото "до" не сохранилось, т.к не планировалось выкладывать модульный ремонт, но в процессе творчества решил поделиться.

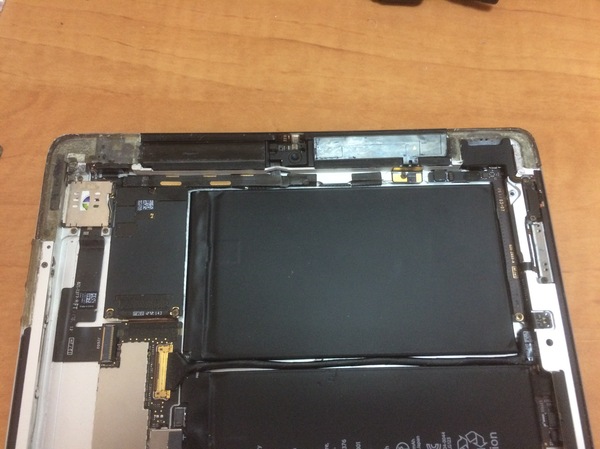

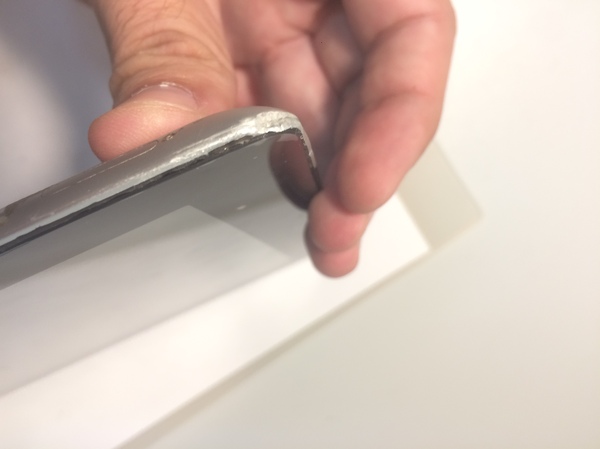

На момент начала фоток вмятые углы уже были выточены и выправлены, но в одном металлической укрепляющей вставки, когда принесли ко мне, уже не было, а на втором угол так вмялся снизу, что сколько не стачивал алюминий без перекосов все равно не выходил этот угол. И чтобы тач не треснул этот угол пришлось снять

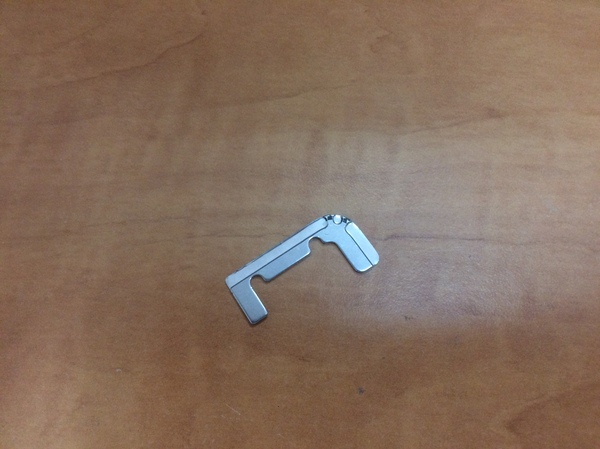

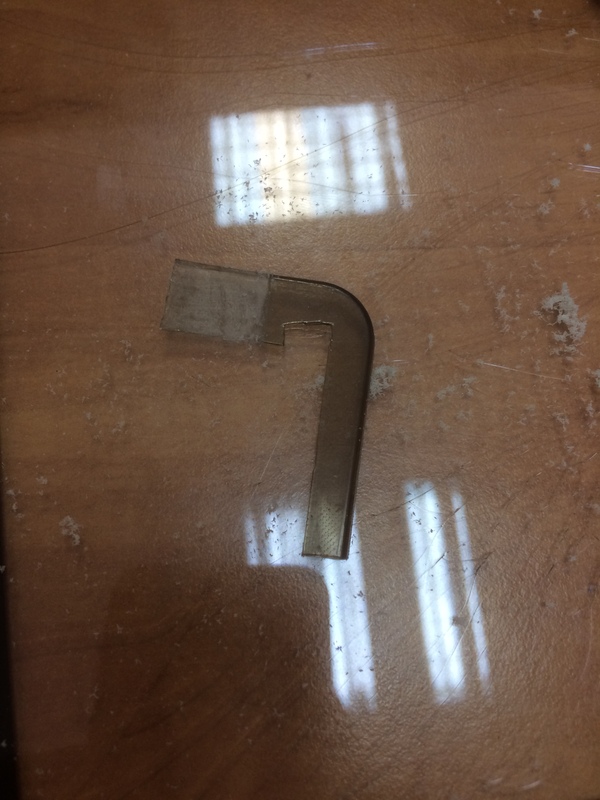

Вот так выглядят эти вставки.

Картинка почему-то сама переворачивается.

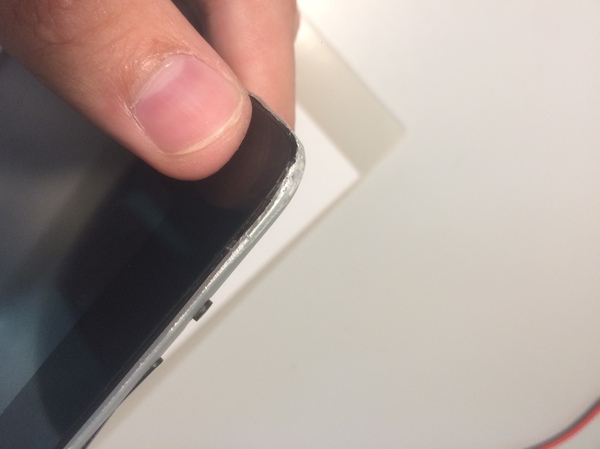

После выправления углов тач входит по размеру без проблем, но остается в двух верхних углах пространство от тача до корпуса и если вклеить так тач, то при мало-мальски сильном нажатии на любой из этих углов будет трещина. Поэтому будем креативить.

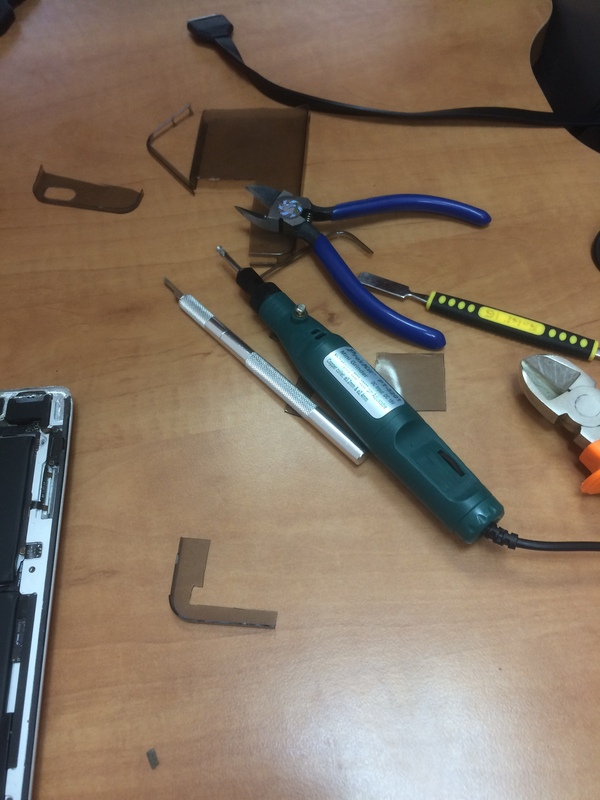

Потребуется дремель, которым стачивались внутренние углы,бокорезы, скальпель и силиконовый челол на Iphone 5, попавшийся на глаза.

спиливаем немного пространства, потому что разъем наушников чуть выше и будет волна, если наклеить одной толщины вкладочку.

потом немного зачищаем всю поверхность, чтобы приклеилась к корпусу.

делаем второй угол. по толщине силикон замечательно вписался, даже уголки были кстати.

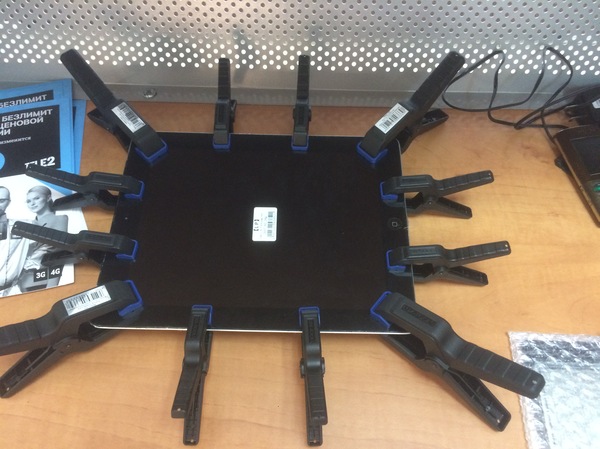

вклеиваем тач.

В итоге тач встал на ровную поверхность корпуса и сам по себе треснуть не должен.

P.S : если кто пробовал китайские наборчики для выпрямления углов - отпишитесь полезно или ломается алюминий и проще выточить внутренний угол а внешний пассатижами поправить.

Принёс сосед телефон lenovo подделку после ремонта других "мастеров", до ремонта тел не видел симку (отвал sim разъема) судя по его кривой замене.

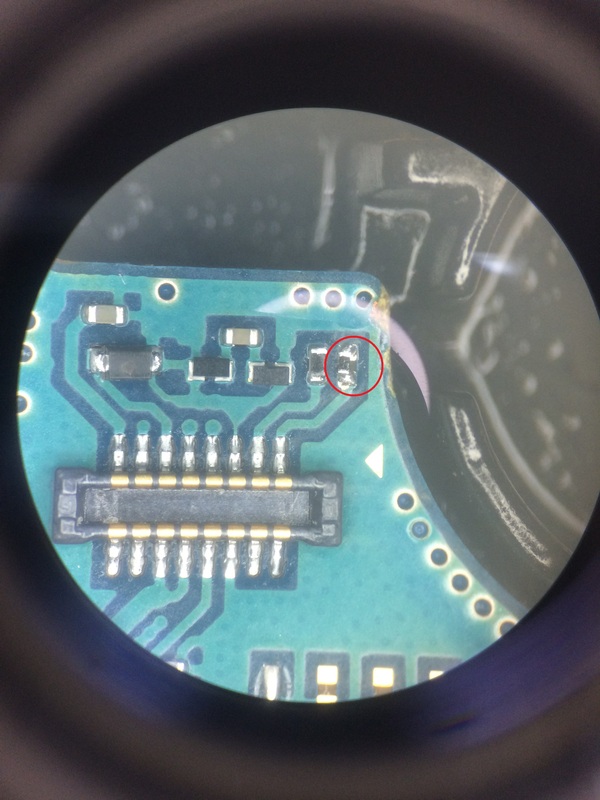

НО эти идиоты умудрились капнуть каплю припоя на плату, содрали смд и не подключили дисплей!

Еще и зачем-то экран памяти/проца залудили. Не подключили они дисплей т.к им что-то мешало, оказалось под платой был кусочек олова. ПОД ПЛАТОЙ КАРЛ!

Корпус еле еле закрывался но хорошо так нажимая на плату.

Итог после подключения дисплея, убирания этой капли и полной сборки: тело включается и выключается через 10 минут, а также не видит сим. Сильно греется проц и радио.

Ремонт жутко не рентабелен, ведь сам тел не больше 3к стоит.

Принесли телевизор с проблемой не находит каналов, а если пошевелить штекер, то работает максимум 40 минут, после чего кривеет звук и картинка превращается в артефакты.

Снимаем заднюю крышку

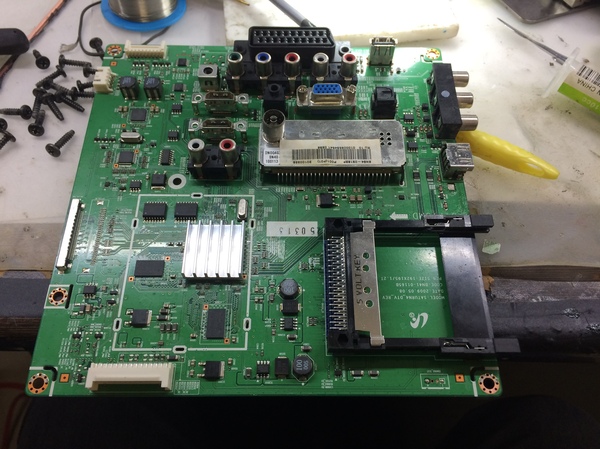

Достаем плату

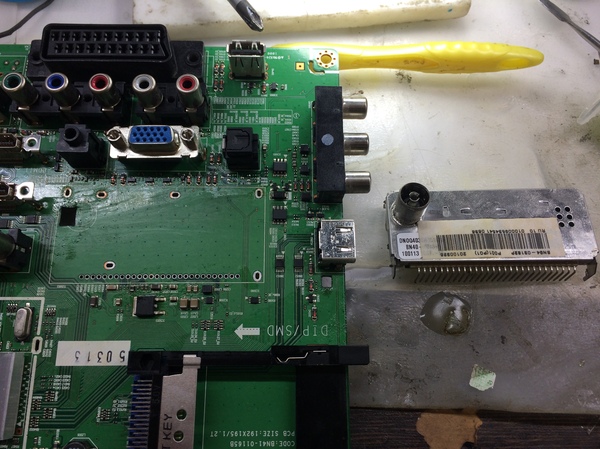

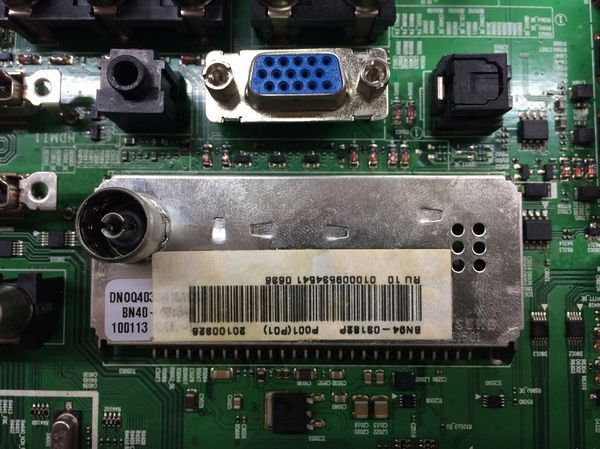

Виновник понятен сразу - тюнер

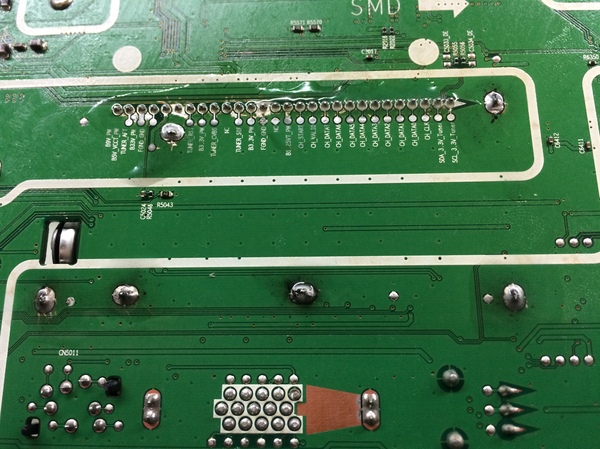

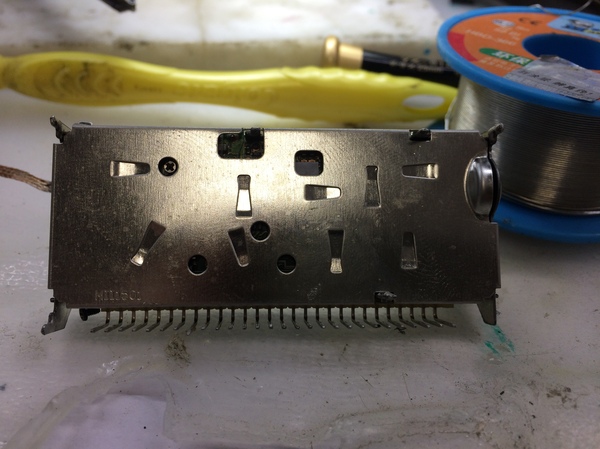

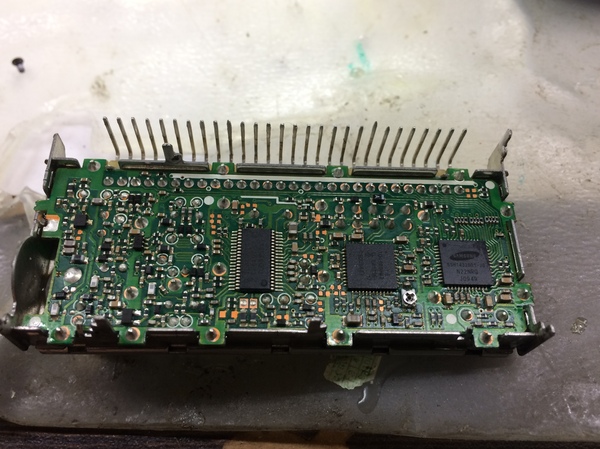

Болтается центральный штырек, выпаиваем

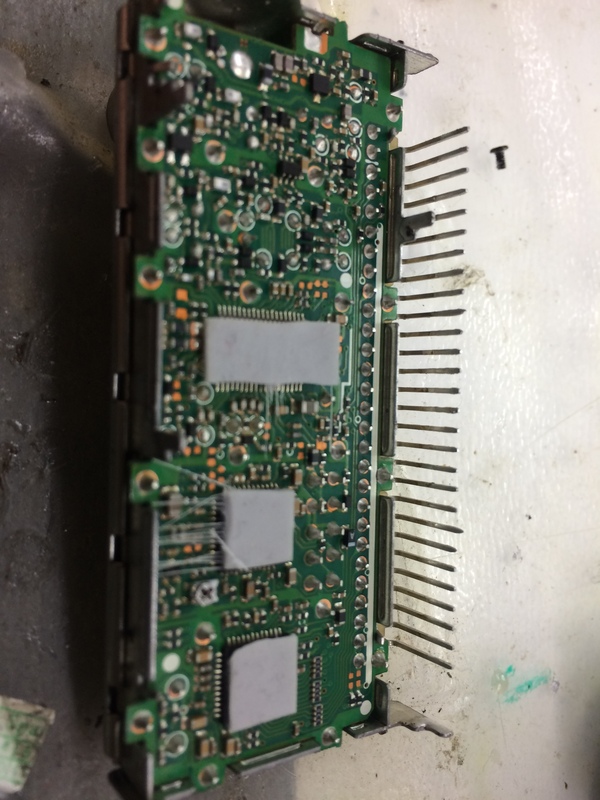

Снимаем нижнюю крышку, пропаиваем разъем

Проблема с пропаданием звука/артефактами связана с перегревом, поставим термопрокладки

Возвращаем на место экран, так как он играет еще и роль теплоотвода

Запаиваем обратно

Чистим от флюса, собираем, проверяем. Так как антенны у меня нет, вместо нее используем обычную термопару.

Каналы находит, звук чистый без помех, картинка не артефачит.

Носили в офф сервис - приговорили к замене материнки за 18000.

Носили еще к каким-то ремонтерам, предложили заменить тюнер без гарантий за 8000.

Так как многим интересно, то по данному ремонту 3800, гарантия 3 месяца, работает на данный момент 3 недели, проблем нет.

Всем спасибо за внимание.

Принесли телефон с проблемой не видит наушники.

Согласно предыстории перестали работать, отнесли куда-то в сервис, там поменяли шлейф с разъемом Jack, ничего не поменялось и человеку приговорили аппарат к замене материнской платы.

Включаем, проверяем, да, действительно не работает, будем разбирать

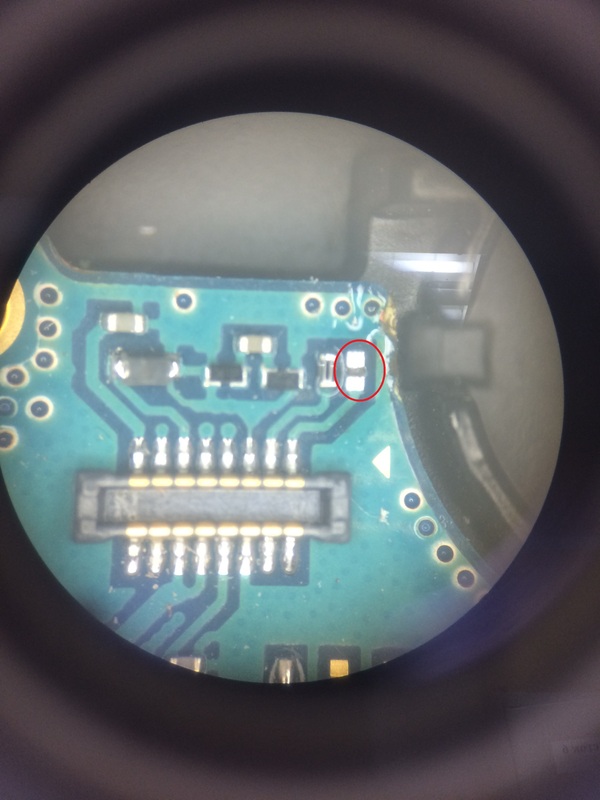

Сразу идем смотрим обвязку и обнаруживаем отсутствующий резюк детекта разъема на 10кОм

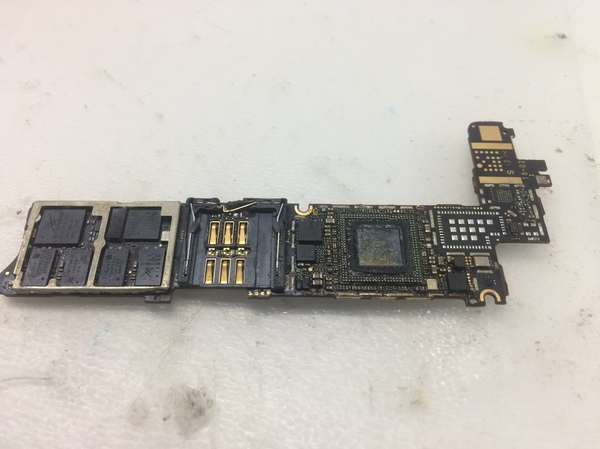

Берем плату 4s, по схеме быстро находим резистор на 10кОм

И пересаживаем на наш аппарат

Использую в качестве доноров яблочные платы, так как элементы меньше размером и удобнее их запаивать.

Подсобираем, проверяем, все работает, собираем полностью и отдаем довольному клиенту.

Это и хобби и работа одновременно, работаю в Санкт-Петербурге.

Для связи, пожеланий, предложений, жалоб, помощи vk.com/hermein

Принесли очередное чудо, избалованное водой. Работает от сети, не видит акб.

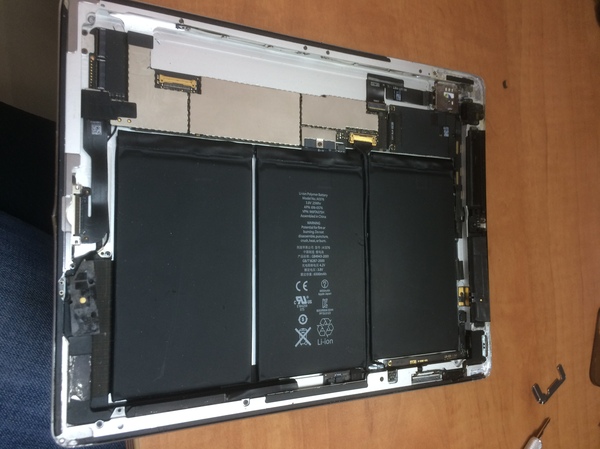

Разбираем устройство, для осмотра повреждений. Итог: залит в районе коннектора АКБ, контроллера акб жидкостью

Для начала восстанавливаю плату, но о ней чуть позже, и меняем акб. АКБ на данных моделях приклеено к топкейсу. Для её снятия используются пластиковые лопатки и нижний подогрев от термопро.

Далее  очистка топкейса от клея, установка защитного экрана тачпада на своё место, и установка новой АКБ.

Как ранее и писалось, очаг повреждений был обнаружен на коннекторе АКБ\контролере АКБ\а так же на основной плате немного пострадала обвязка. В ходе диагностики было выявлено, что шина обмена данных имеет низкое сопротивление.

А конкретнее, линия SMBUS_SMC_5_G3_SCL.

SMBUS_SMC_5_G3_SCL 1 Ом. (заниженное сопротивление).

SMBUS_SMC_5_G3_SDA 114 кОм (рабочее сопротивление).

Благо обвязка линий состоит из 4 компонентов, это ШИМ заряда АКБ\SMC\Защитного диода\Резистора.

Первым делом, скидываем ШИМку заряда ISL6259, по информационной шине КЗ. Требуется замена. Без установки ISL сопротивление до SMC так же близкое к нулю. Скидываем SMC, на его пине так же КЗ, и SMC так же идёт под замену. Единственная проблема возникает в том, что SMC требуется с аналогичного донора, новые микросхемы идут без прошивки, поэтому требуется снятие с БУ платы. p.s. Прошивать их пока никто не научился.

Устанавливаем SMC, ISL6259. И по инфо шине у нас стабильные 114-117 кОм.

Далее диагностика по основным линиям, всё ок. Убираем следы нашего присутствия с платы, что бы как с завода всё. И собираем.

Пробный запуск и стабильная работа от АКБ.

Далее стандартный прогон ASD тестом - всё ок, и выдача полностью рабочего устройства.
