Утопил знакомый свои Касио при купании в речке. Притащил, а оно такое потертое, пошкарябанное, а теперь еще и мертвое. Говорю выкини их нафиг и купи себе G-SHOCK. Как оказалось дороги как память, о чем то там, не вникал особо.

Ладно посмотрим, чего там.  Сам он тоже их открывал чистил чего то там. Понятно почему утопли, прокладке кирдык. На батарейке 1,5 вольта, вместо 3х. Подкидываю на ЛБП, молчит хомяк, дисплей молчит, стрелки стоят.

Увлекся и многое не фоткал. Платка с мозгами погнила, накидываем проводками, дороги такие жирные, в ноутах современных потоньше.

Это контакты на дисплейчик, резинка токопроводящая на них стоит, пожрало хорошо.

Масочкой мазнем, да на солнце посушим.

Подскидываем для теста. Чето делают.

Как потом оказалось дисплейчик то показывает, время идет, а вот шаговый двигатель не двигает стрелку. Тоже сгнили контакты на нем самом. Восстановил, шаговичек стал и стрелки двигать, уже не фоткал, упарили эти часы меня,  закручивать винтики, защелкивать каждый рах для теста. Потом опять разбирать. Осталось батарейку и прокладку поставить.

Скоро три года, как я занимаюсь ремонтом электроники, многое встречал, но за последнюю неделю мне принесли на ремонт сразу два аппарата, поразивших меня слубоумием предыдущих матеров, ковырявшихся в них.

1. Lenovo A536, сразу после замены разъема перестал ловиться компьютером, через полгода был уронен, будучи на зарядке, разъем, закономерно, раздраконен.

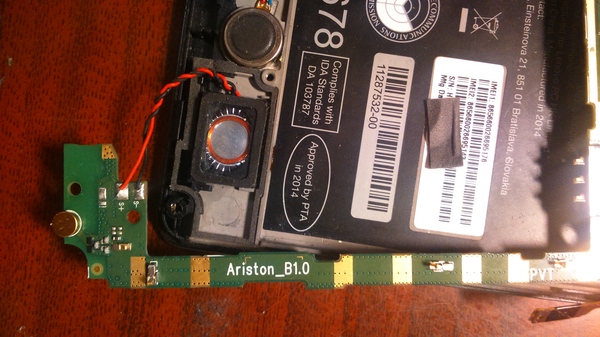

Что ж, вскрываем, подробности можно было бы опустить, если бы китайские разработчики были бы менее настойчивы в просьбах поминать добрым словом их маму при разборке этого шедевра. Чтобы снять материнское плато, необходимо изъебну отпаять сначала провода вибромотора, затем провода динамика.

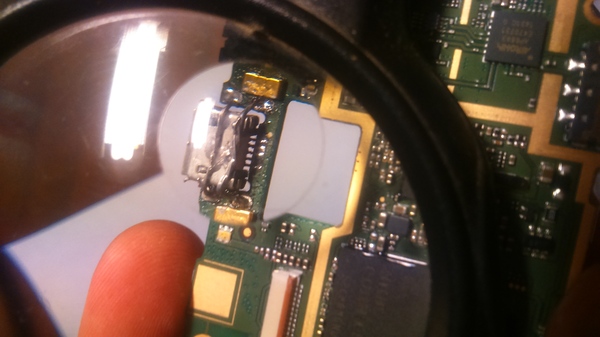

итак, снимаем материнское плато и видим нечто, выразительно и емко характеризующее того, кто до меня этот аппарат чинил

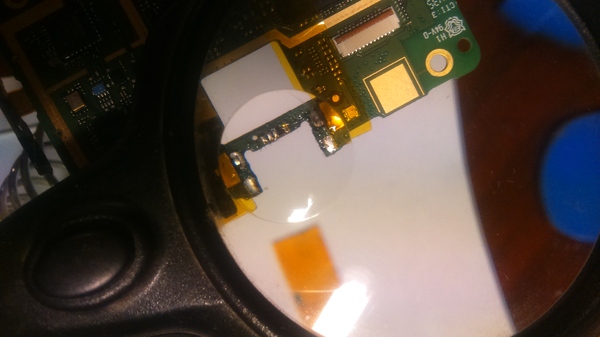

снимаем разъем под феном на 280 градусах и в очередной раз поражаемся

По крайней мере мы начинаем догадываться, почему аппарат отказался подключаться к компу. Далее удаляем олово, осторожно ковыряем верхний слой фольги, добираемся до слоя, откуда убежал пятак. С помощью паяльника, проводка восстановления шлейфов и китайской матери восстанавливаем контакт, ставим нормальное гнездо

Собираем, проверяем

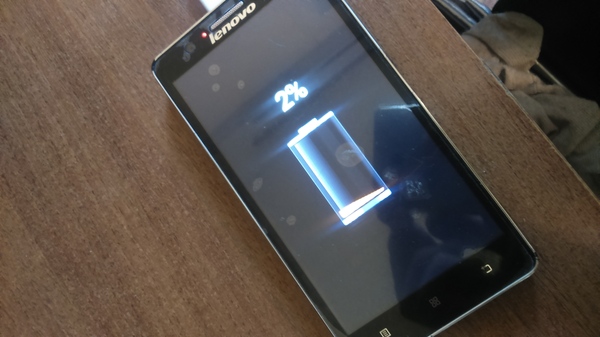

зарядка идет. Фото, как подключается к компьютеру, не сделал.

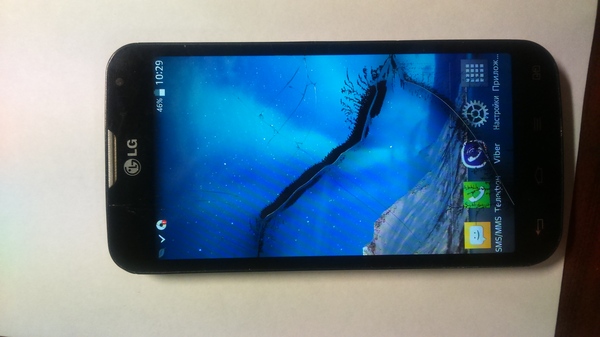

2. LG L90 dual D410.  Проблема стандартная - кокнули о кафель

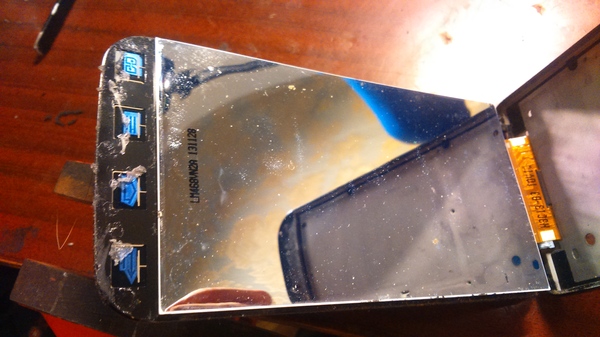

Под замену и дисплей, и сенсорное стекло. Закупив и проверив запчасти, приступаем к ремонту, разогреваем феном модуль и начинаем его снимать. все шло по плану, до тех пор, пока на свет не показался термоклей

ТЕРМОКЛЕЙ, КАРЛ!!!

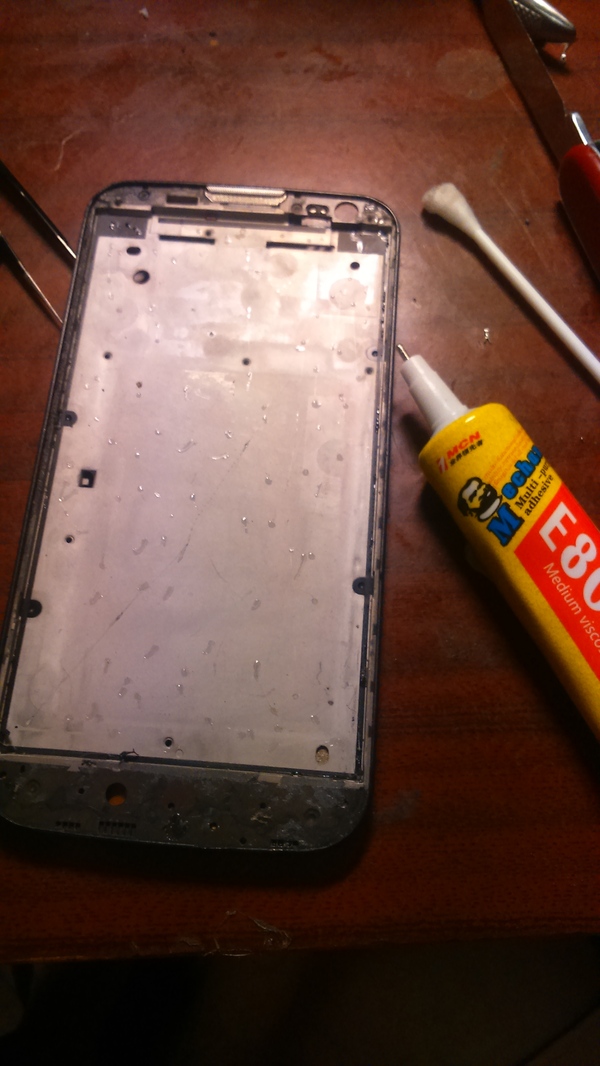

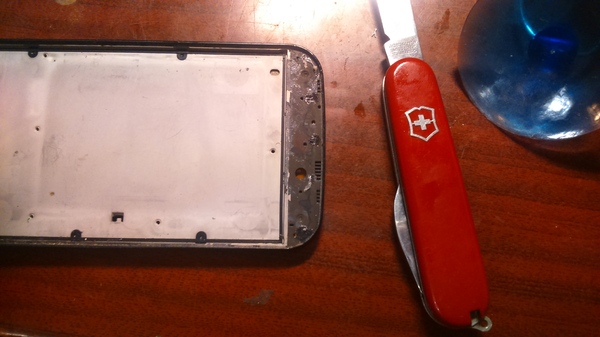

Что ж, с трудом избавившись от термоклея, обнаруживаем, что производители сенсоров скатились и больше не комплектуют их клейким покрытием и защитной пленкой со стороны сенсора, хотя еще два года назад на эту модель поставлялись исключительно готовые сенсоры. Проклеиваем модуль с помощью Е8000

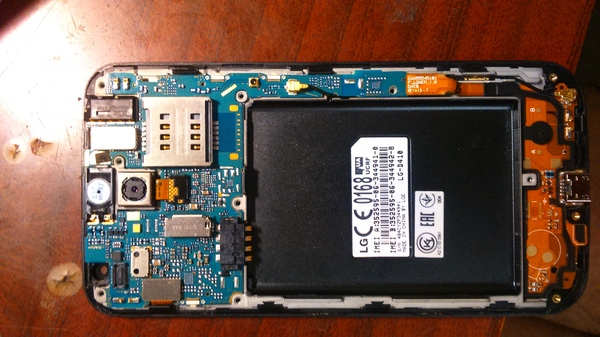

собираем

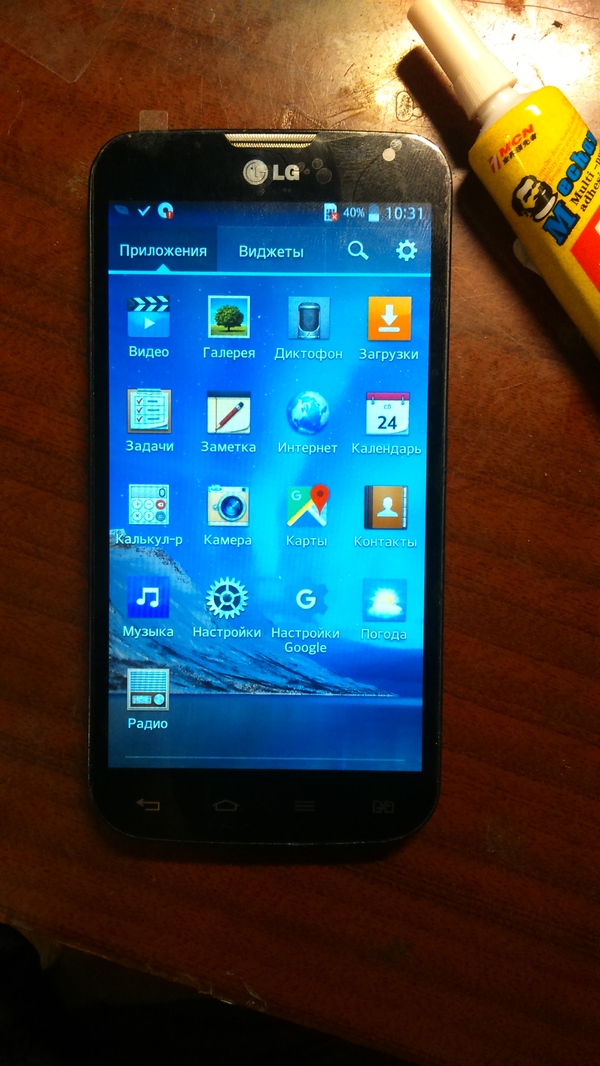

проверяем

Все в порядке, работает без косяков.

А где-то в Самаре, неподалеку от меня мирно живут и ни о чем не подозревают люди, любящие выфинтикультяпить и перевыфинтикультяпить

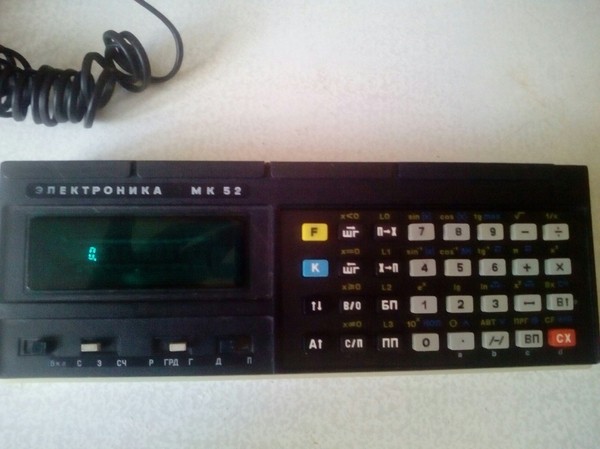

Вот такой калькулятор

Жалоба на то что от блока питания не работает

Крышки на отсеке батареек нет, так что батарейки выпадают, по этому нужна работа от БП.

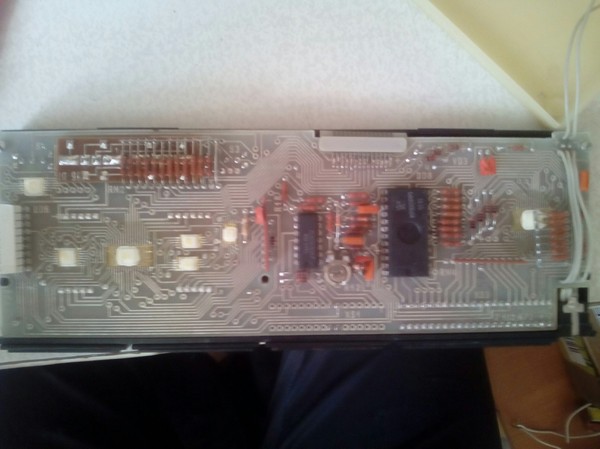

Окей, берусь. Скажу сразу что проблема в БП, потому внутренности калькулятора ради интереса вскрыл.

Кусок отсоединяется

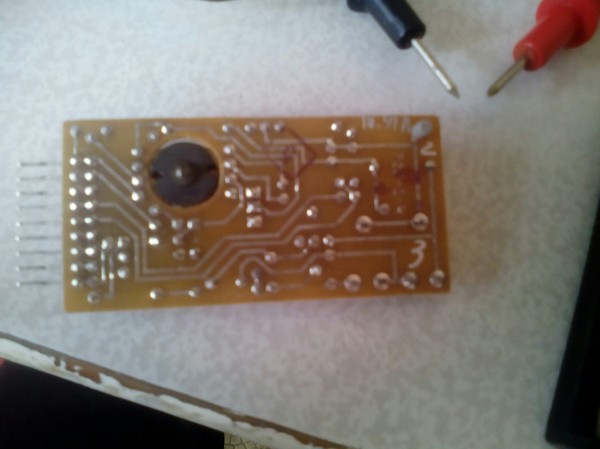

Первый шлейф в СССР)

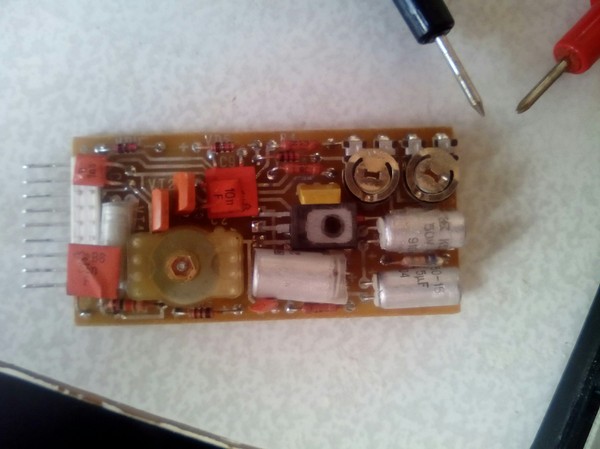

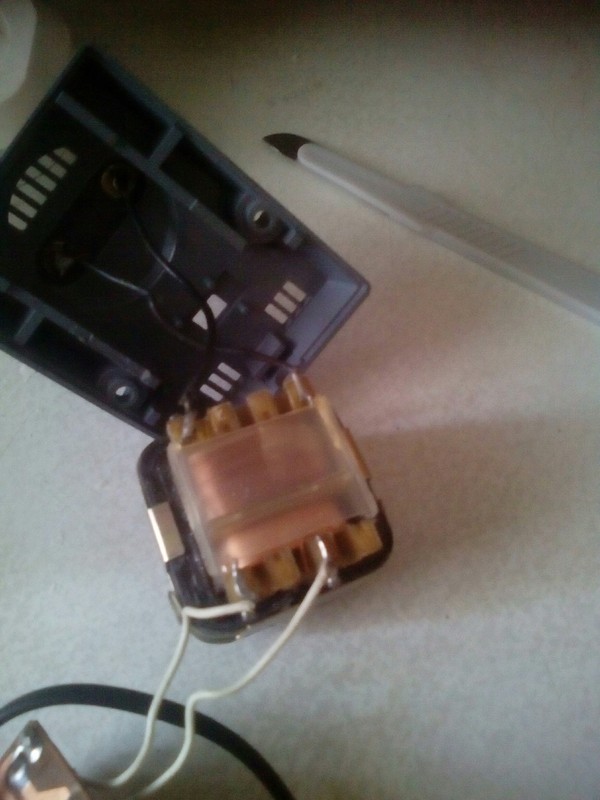

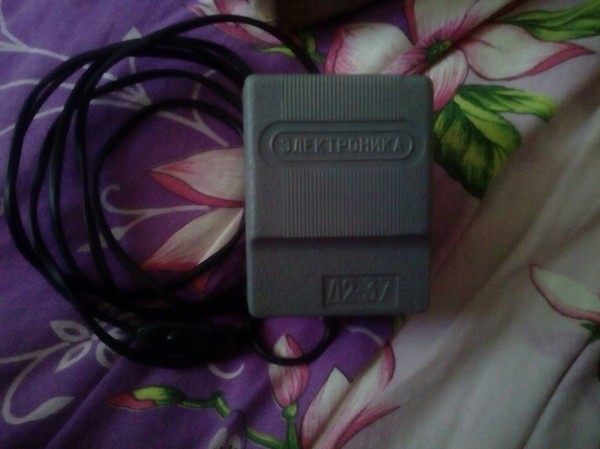

И так сам БП

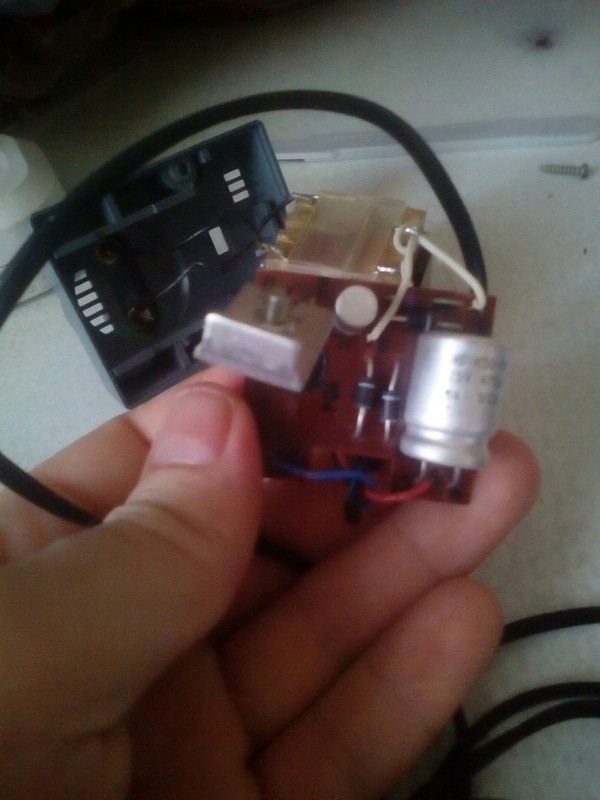

Все целое и рабочее, разобрал выход

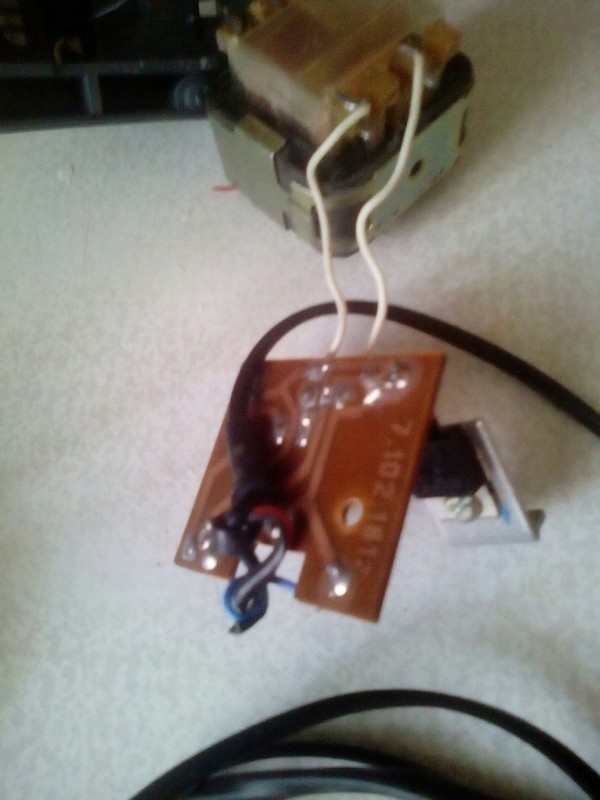

А вот и поломка, припаял проводок и все заработало

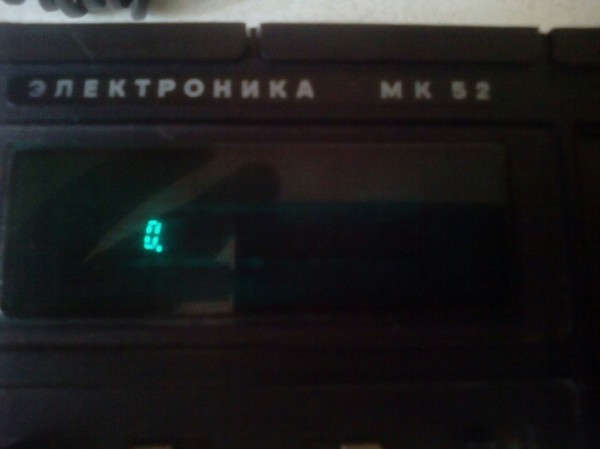

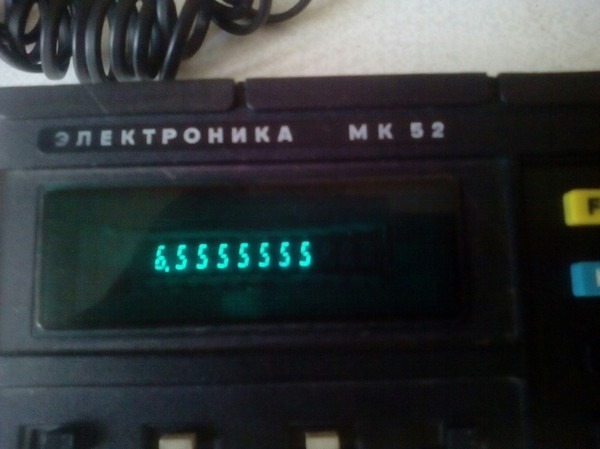

Поигрался и солбщил хозяину о завершении ремонта.

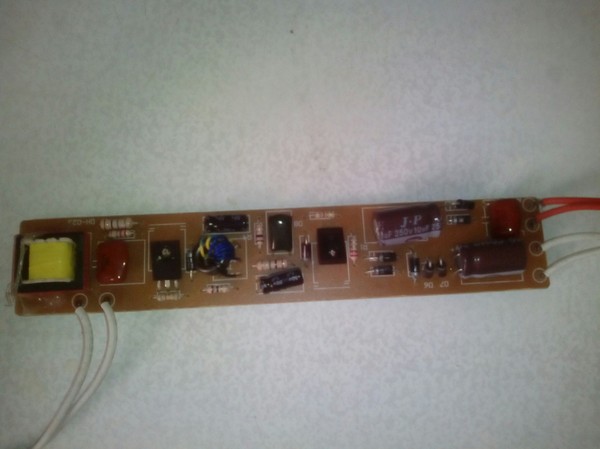

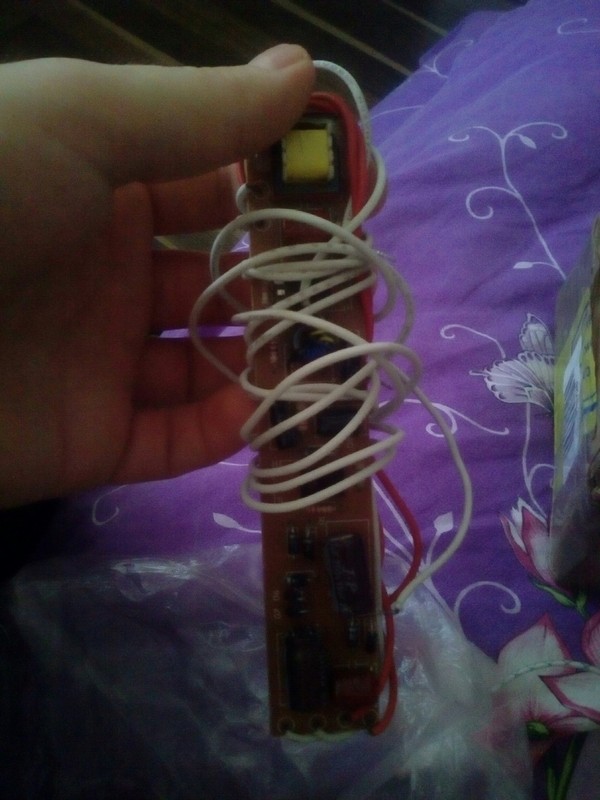

Пользуясь случаем хочу спросить кто знает что это такое? У меня две такие...

Принесли в ремонт телефон с проблемой не видит sim

Разбираем аппарат, прозваниваем основные линии, сразу понимаем что в Sim-коннекторе нет как минимум 1 контакта. Аккуратно скальпелем разбираем сим-коннектор.

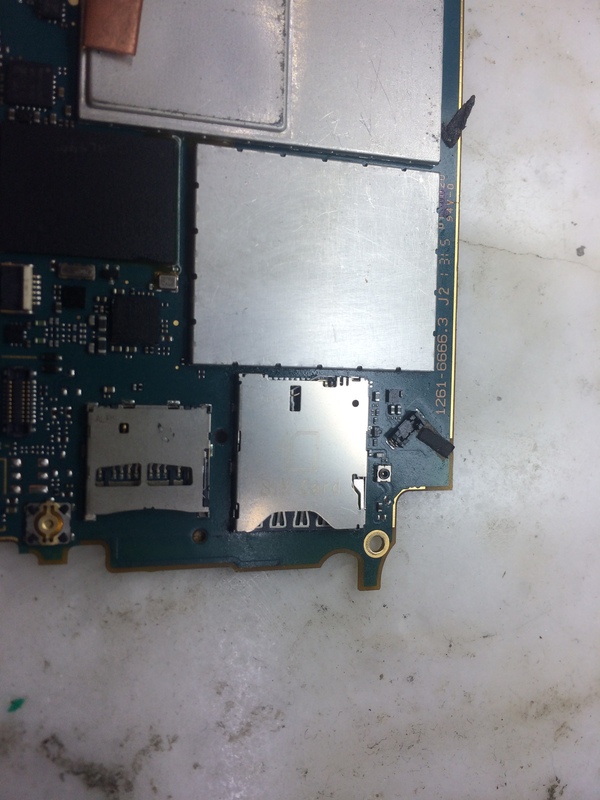

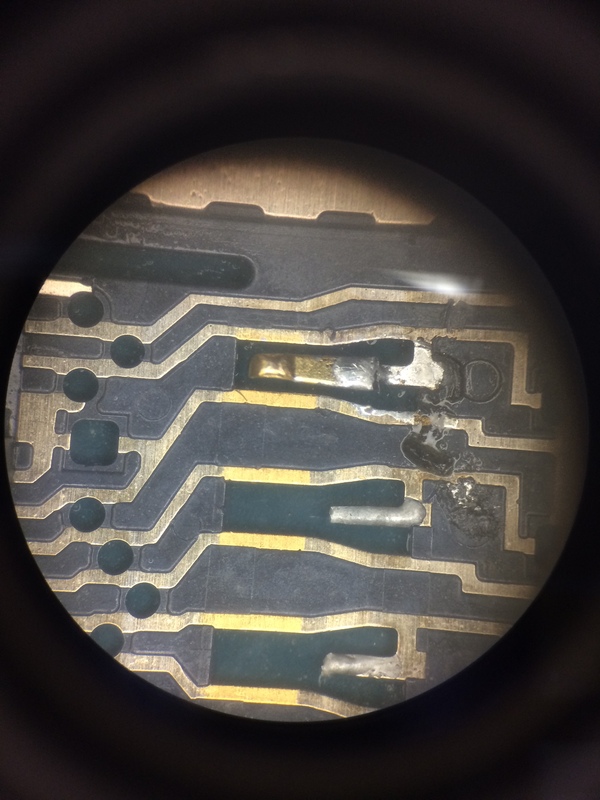

Видим что не хватает аж сразу 3 контактов. Берем старую плату от нокии, аккуратно срезаем контакты и начинаем их запаивать.

Делаем все аккуратно, главное соблюдать высоту контактов

О чем это я, ах да, точно, пружинка то после разбора улетела, причем судя по ее скорости она уже в околоорбитном пространстве.

Снимаем старый коннектор, зачищаем все

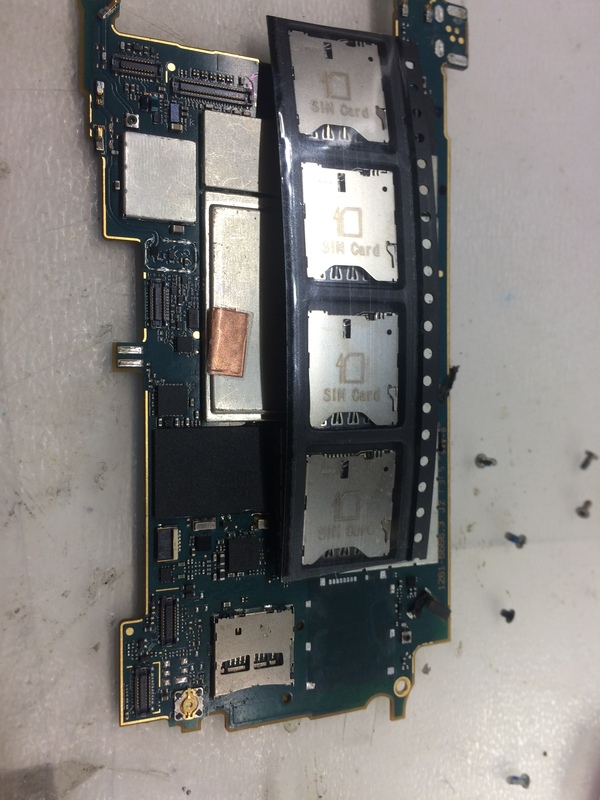

Ставим новый

Проверяем, все работает, собираем аппарат и отдаем владельцу.

Напоминаю что это мое хобби и работа одновременно, работаю в Санкт-Петербурге, спасибо за внимание.

ps: восстановление контактных площадок на Sim-Коннекторе показано для случаев, когда нет под рукой нужного разъема.

Принесли в ремонт iPhone 5, после сильного удара перестал заряжаться, а после и включаться

Снимаем дисплейный модуль и подкидываем к блоку питания

Все симптомы отбитого U2, дабы убедиться разбираем аппарат

Достаем материнскую плату,снимаем защитные экраны и морозим плату фризером

Подключаем к блоку питания и видим что сразу же разогрелась микросхема управления зарядкой и USB U2 (Tristar)

Начинаем снимать компаунд и тут нас уже ждут сюрпризы (так как по нему трещины идут)

Осознаем боль, которая предстоит, так как уже представляем количество оторванных пятаков, но их всего 2, дальше при прозвонке выявился еще 1, не прозванивающийся, на фото обведен синим, отбитые красным

Восстанавливаем пятачки и ставим новую микросхему U2

Проверяем, все работает, собираем полностью аппарат для полной проверки и теста

Телефончик ожил и теперь прекрасно заряжается и будет дальше радовать хозяина.

ps: это и хобби и работа одновременно, работаю в СЦ в Санкт-Петербурге, всем добра.
