Принес знакомый две платы одинаковые от фуджиков 8310. Одна мертва с прогаром, вторая с паролем на биосе. Зачем же их поднимать, и тратить время. Ну во первых, там неплохие процы Т7500 и Т7300, а во вторых матрицы на обоих 4х3 но с разрешением 1600х1400. Такие машинки

Особая фишка лед дисплейчик с индикаторами, вместо светодиодов

Сначала ковыряем ту что с прогаром, увлекся и не сфоткал, как она выглядела погоревшая, увлекся выковыриванием углей. Результат ковыряний только есть, 3 слоя платы пришлось снять, уже добрался до сигнальных дорог, дырка это прогоревший пистон межслойный, сильно горело, пришлось высверлить. Кондер сдвинут в сторону что бы не мешал.

Вот так выглядит нетронутая плата с запароленным биосом, то же место.

Накидываем навесом ужасный колхоз, из того что валялось на столе,  для проверки стартанет оно или будут сюрпризы.

На удивление, это все, плата работает. Теперь нам нужно посливать прошивки флешек, я не стал экспериментировать и просто слил прошивки основного биоса и флехи сетки, бывает такое, что там кроме мака хранится и пароль на биос.

Флэха основного биоса U25

Флэха сетки U32

Понадобится нам SPI программатор, достаем RT809F  и кровати, дальше все просто, выпаиваем флехи из запустившейся мамки, которая без, пароля и заливаем в маку с паролем. Основной лезет в кровать, а сеточная флэха распаивается на зеленый переходник. Я повторюсь, не стал эксперементировать, возможно хватило бы перешивки основного биоса. Но есть гадкие платформы, где пароли хранятся где попало. Помню есть какой то старый хп на компале, если ему шивануть только мейн, то отваливается цифровой блок на клаве, кусок этот лежит в прошивке сетки. Потому на стремный платформах которые вижу первый раз, я не рискую.

Обе мамки теперь работаю, вход в биос без пароля, все вроде ок. На столе мой самодельный автономный ЛБП прицеплен крокодилами на плату. Литий 8ампер.

Осталось страшный колхоз привести в удобоваримый вид, правим, ставим шины, прокидываем дороги, заливаем уф маской. Ну, теперь то получше.

Отдал на тест, пусть подскидает проверит что работает, что нет.

Ответы на топ вопросов в комментах

Я из Украины, г. Черкассы. Десктопное не делаю, вообще, только ноуты, планшеты и мониторы, изредка беру телефоны. Новой почтой можно отправить на ремонт из другого города.

Вопросы на почту remonterzeleza@gmail.com  Почту поменял, потому как указом нашего суперпрезидента заблокирован доступ к некоторым ресурсам рунета, впн конечно помогает, но часть писем я просто теряю.

Приветствую всех!

Сегодня у нас в гостях телефон из города Клин.

Не-не, это не главная его проблема, а то подумаете, что BetSa с ума сошла и начала постить модульные ремонты :)

По словам хозяина, он попытался сам поменять тут модуль, но вот незадача, не заметил пристегнутый шлейф (ох уж эти htc с их дикими сборками и лечением кариеса через ж..), в результате получилась вот такая печаль с симочным шлейфом:

Наверное, тут самое обидное заключается в том, что этот шлейф вообще можно было не отстёгивать, чтобы заменить модуль. Ну да ладно, что есть, то есть. Увы, разъем восстановлению не подлежал, т.к. большая часть контактов была просто сломана пополам. Донора по адекватной цене я не нашла, поэтому остаётся последний вариант - будем паять шлейф напрямую к плате!

Для начала снимем остатки разъема, залуживаем дорожки (с руками все ок, все дороги на месте).

Счищаем лак с контактов шлейфа, залуживаем и их.

Вооружаемся кофе, бодрой музычкой, и начинаем процесс. Жилку припаиваем к контакту шлейфа, затем к плате. В процессе не забываем про флюс. Красиво сделать не очень получается, Маша ещё немного рукожоп, а такое делаю вообще в первый раз. Периодически сбрызгиваем дегризером, чтобы лишний флюс не пузырился и жилки не уплывали от него, работа все же довольно тонкая, размер контактной площадки около миллиметра, расстояние между ними соответствующее.

Эх, испорчу чьи-то эстетические чувства, но щита поделать.

Дальше собираем телефон. Пришел он ко мне в довольно разобранном виде, так что нужна двойная внимательность, что куда втыкать. Сборка дичь, конечно... А, ну и модуль я поменяла, само собой, телефон пришел с новым модулем.

Так, включился, уже успех все хорошо.

Вставляем симку иииии вот он, момент истины...

Yep bitches сеть поймал!

Ну что ж, я думаю, это успех :) Для фиксации зальем всё эпоксидкой или термоклеем.

Традиционно напоминаю, что я на роль мастера не претендую, и это у меня что-то вроде хобби.

Связаться со мной можно через vk.com/fior_saoirse ну и заходите на огонек в мою группу :) Туда иногда сваливаю немножко дичи и смешных случаев ;) https://vk.com/repaired_with_love

Всем привет. Принесли мне знакомые майнеры на ремонт несколько видеокарт с одинаковым диагнозом - не включаются, две из которых удалось починить за день. Подробности ниже :)

Начнем с Radeon RX480, в ремонте уже не первая 480, поэтому решил начать с нее.

Беглый осмотр выявил прогоревшие 0-омные резисторы:

Вот так выглядят они же, но целые

Достаем самописную схему разводки питаний с предыдущих ремонтов :)

Сразу виден виновник (сверху, слева). Спаиваем с донорских плат подходящие зч

Меняем резисторы и транзистор

КЗ ушло, собираем, с заменой терморезинок, конечно.

Ремонт завершен.

Продолжим. R9 390, диагноз тот же.

После прозвонки нашлись пробитые предохранители

Через которые запитываются три фазы питания

После осмотра системы охлаждения, заметно, что нижний драйвер прилегал к радиатору не всей площадью. Начнем с него.

И я угадал, виновником был именно он. На радостях я заработался и забыл снять процесс замены :) Но вот вам новенькие драйвера

Предохранителей у себя не нашел, поэтому пришлось припаять пластинку (кидайтесь тапками, но сроки были крайне сжаты)

Опять же меняем терморезинки

Вот те окаменелости, что стояли изначально

Собираем, отдаем. Знакомый сообщил что все ок, уже стоят в ферме и приносят денежки :)

Терморезинка:

Осталась третья R9 390 с дохлым чипом. Думают пока, заказывать из китая (7 тыс) или нет.

Если надумают, запилю пост с заменой.

В завершение дохлых амудешных чипов вам в ленту

Всем привет!

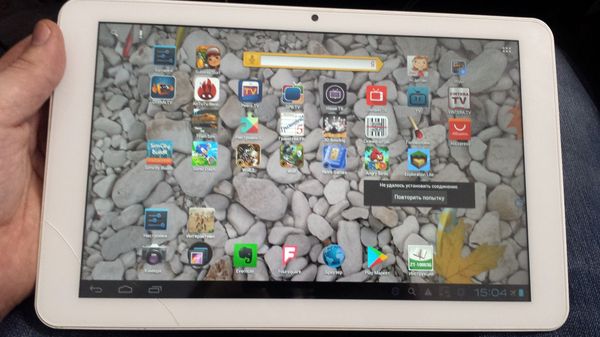

Попросил меня, мой товарищ, поглядеть планшетик. Типа, не заряжается.

Купил он его в магазине на букву Ю... Распродажа хлама была, и он его урвал за целых 300 рублей. Зуфра, какая-то белая...

Я этот планшетик проверил. Было КЗ (короткое замыкание) на входе цепи питания, но если аккум зарядить, то планшет вполне, очень даже, полностью исправен.

Будем потрⱯшить аппарат.

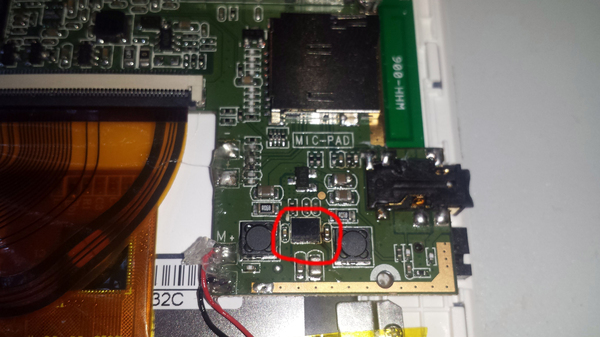

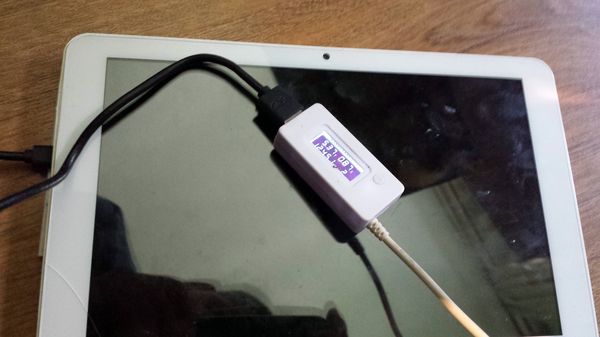

Подаем 5 вольт на зарядку и видим, что вот эта микруха начинает жрать 10 Вт (5В*2А).

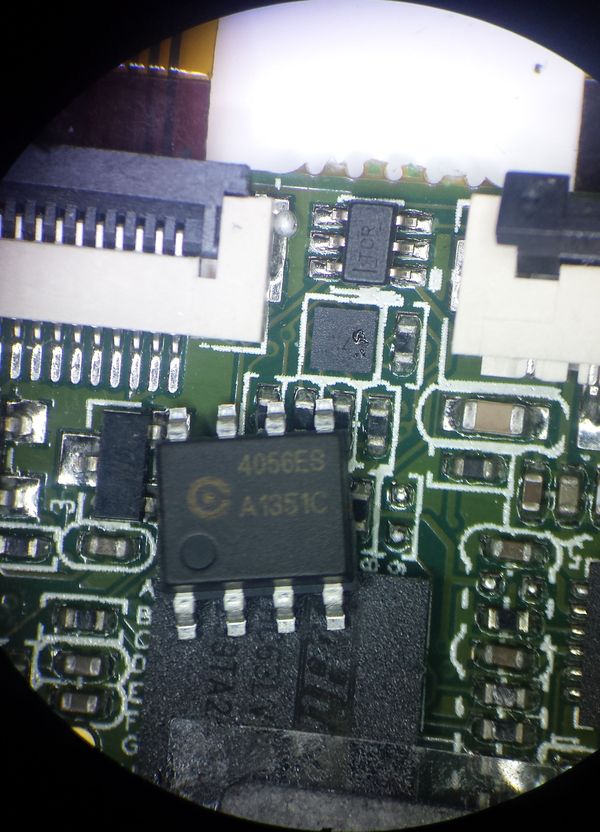

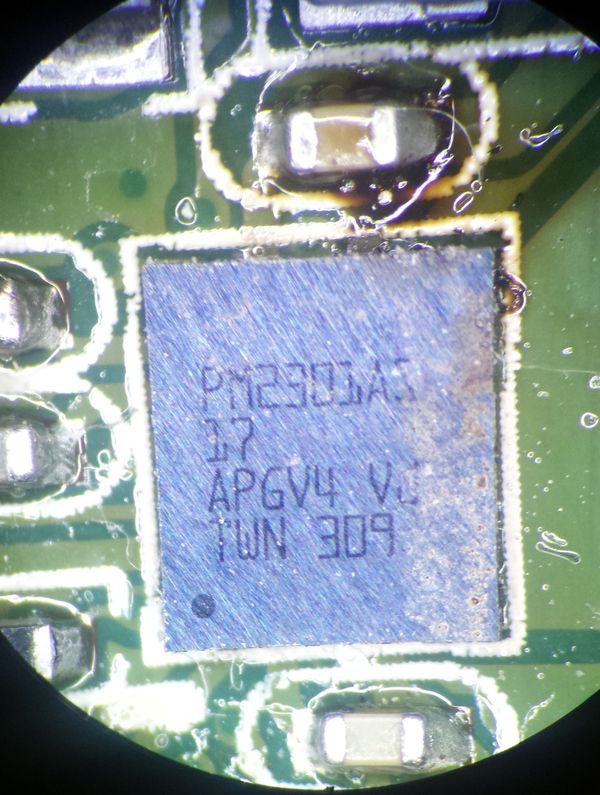

Глянем ее название.

Обычный I2C КП (контроллер питания). Ховнышки из него полезли. Вон, там на верху, коричневое....

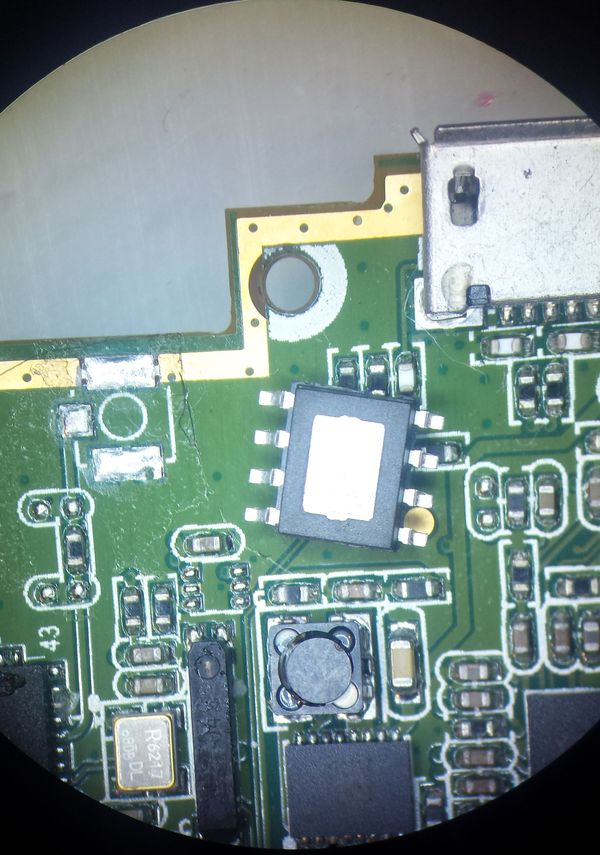

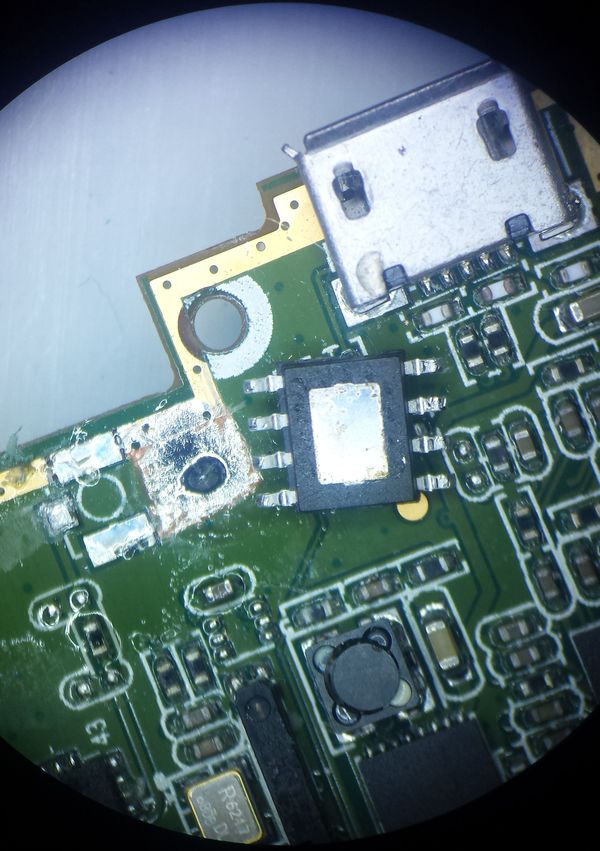

Берем паяльный фен и снимаем его.

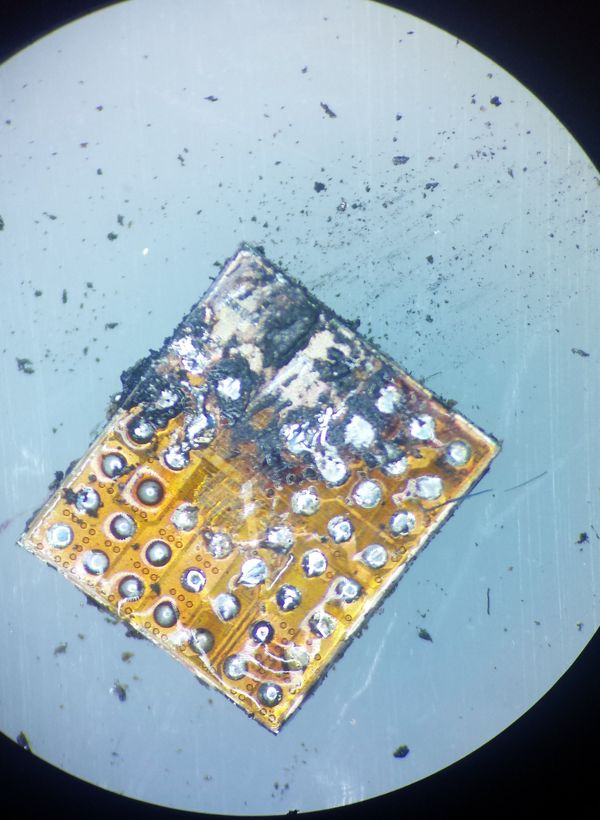

Я-то думал, что Ща перекатаю, почищу и ГУД будет, но не тут то плавал...

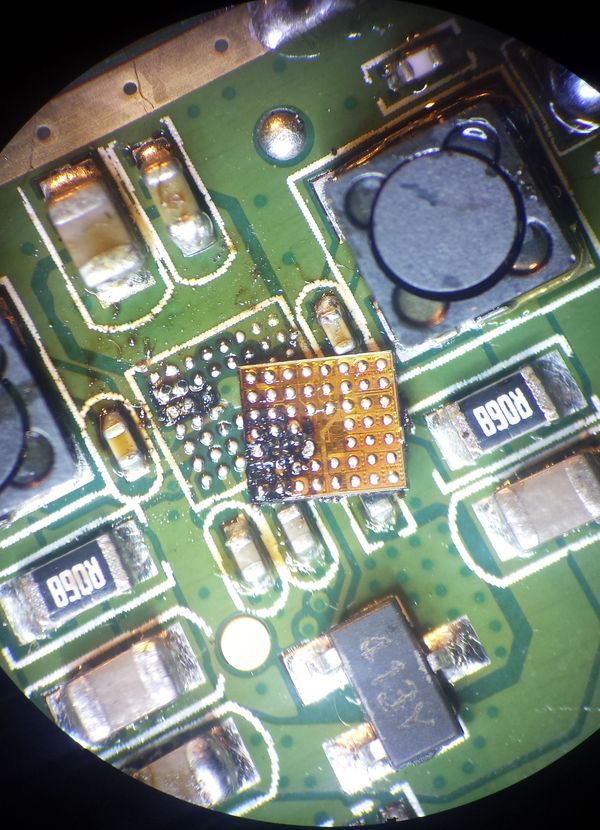

Сами дорожки на КП прогорели... Сморим по даташиту на эту микруху и видим, что выгорела цепь входного питания...

НУ и черт с этой микрухой, у нас другие планы.

Целью данного колхоза, является тот случай, когда микруху неКупить/леньЖдать/неУмеюПаятьБГА/иТакСойдет.

В моем случае "и так сойдет".

Берем микруху для заряда литиевых аккумуляторов.

ОЧЕНЬ ВАЖНО СОБЛЮДАТЬ РЕЖИМ ЗАРЯДА ЛИТИЯ, ИНАЧЕ МОЖЕТ ПИЗ,АНУТЬ (выделение ударной силы, тепла и света)!!! (извините за мат) КИСТЬ РУКИ ОТ.УЯРИТ ИЛИ КВАРТИРУ СЖЕЧЬ МОЖЕТ К ЧЕРТЯМ!

БУДЬТЕ ОЧЕНЬ АККУРАТНЫ С ЛИТИЕМ!

Процесс заряда лития очень сильно отличается от заряда "пальчиковых" никель-металлогидридных аккумуляторов. По-этому, просто на 5 вольт литий не приткнешь.

У этой микрухи, радиатор отвода тепла находится на днище.

Зачищаем "на земле" подходящий участок для микросхемы и залуживаем радиатор у микрухи, и площадку, куда будем ее припаивать.

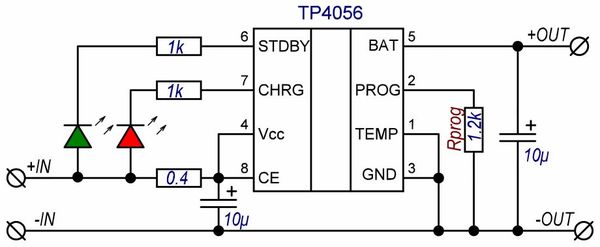

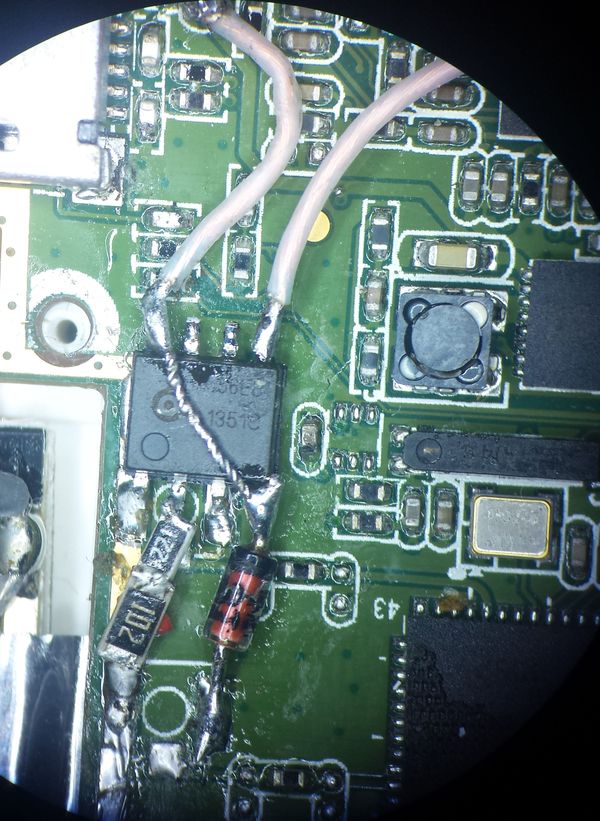

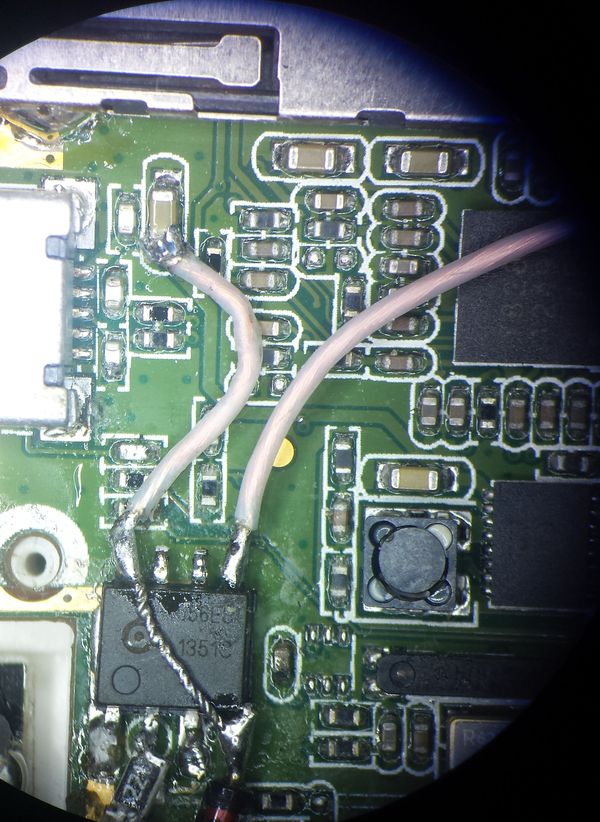

Припаиваем феном на плату и собираем по следующей схеме.

Плюс взял от микроюсби. Диод, между плюсом и минусом, для защиты микрухи. На выходе, аккум можно не защищать, ибо у этого аккума уже есть защита внутри от КЗ. Если бы не было, то ОБЯЗАТЕЛЬНО НУЖНО АККУМ ЗАЩИЩАТЬ ОТ КЗ, ИНАЧЕ ПИЗ.АНЕТ.

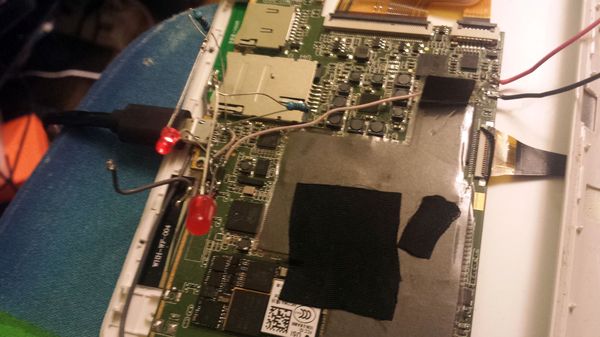

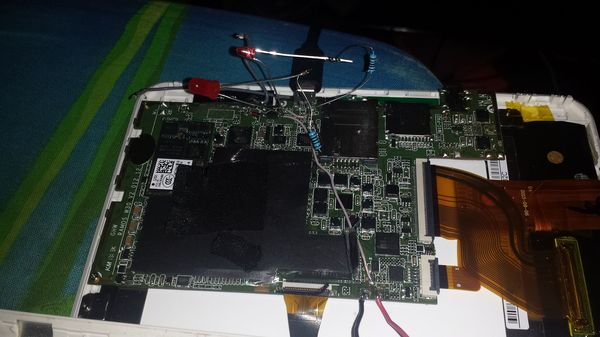

Подпаиваем на соплях светодиоды, для проверки индикации процесса заряда и завершение процесса.

Шуршит как надо.

Отпаиваем "сопли" и собираем все обратно в корпус.

Не удобно, ибо андроид не говорит, что планшет заряжается, да и колхозить "говорилку для андроида" не дело 5 минут.

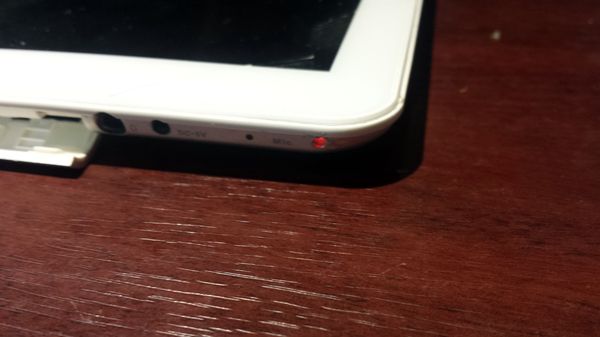

Просверлим отверстие в корпусе и вставим светодиод, который показывает процесс "идет заряд". Когда аккум будет заряжен, светодиод потухнет.

Все работает, все шуршит и теперь заряжается.

Кому не терпится задать вопрос, можете на почту писать gepka2007@yandex.ru

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю, а дома и на коленке. Это у меня хобби такое, ремонтить разные электронные штуки...

г. Санкт-Петербург

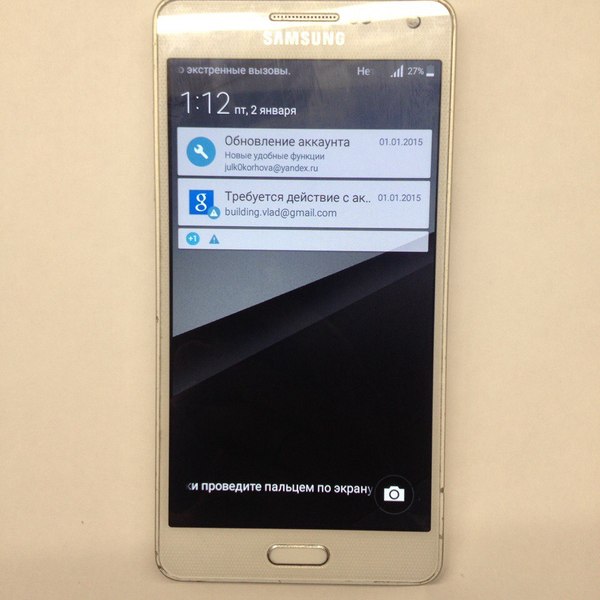

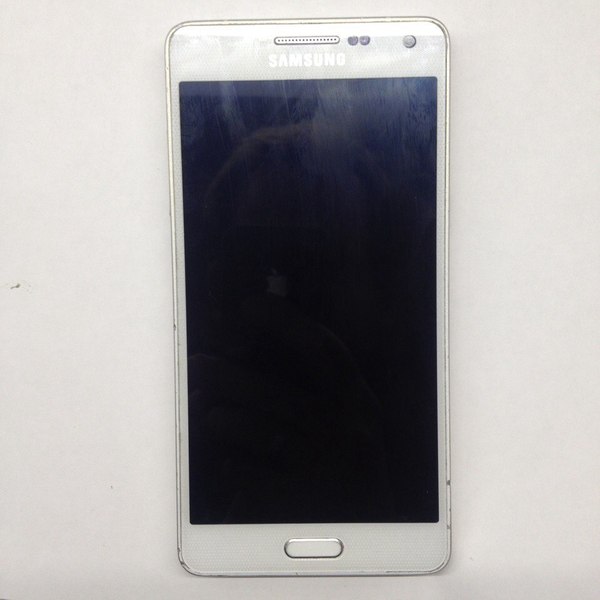

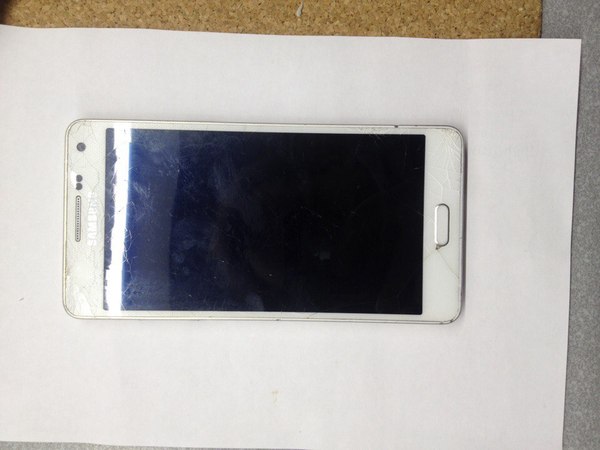

Внесу и свои 5 копеек по ремонту телефонов, аппаратик Samsung A500 упал и стекло решило потрескаться, вот сам аппаратик

снимаем экранчик от рамки телефона

вот так он у нас снялся, далее снимаем наше стеклышко

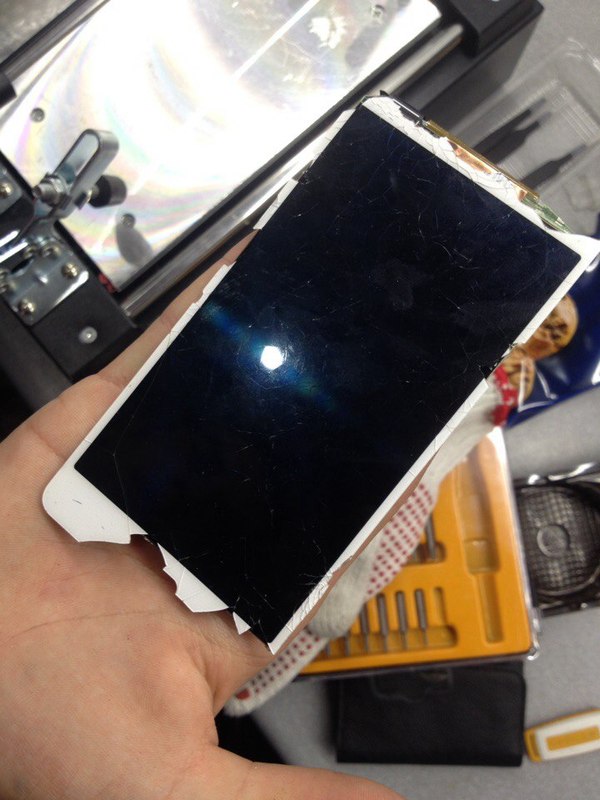

вот что у нас получилось

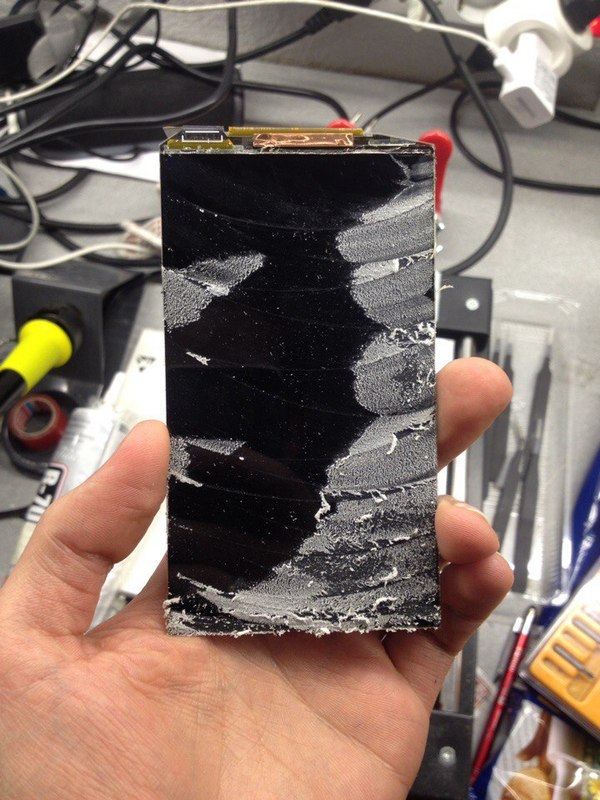

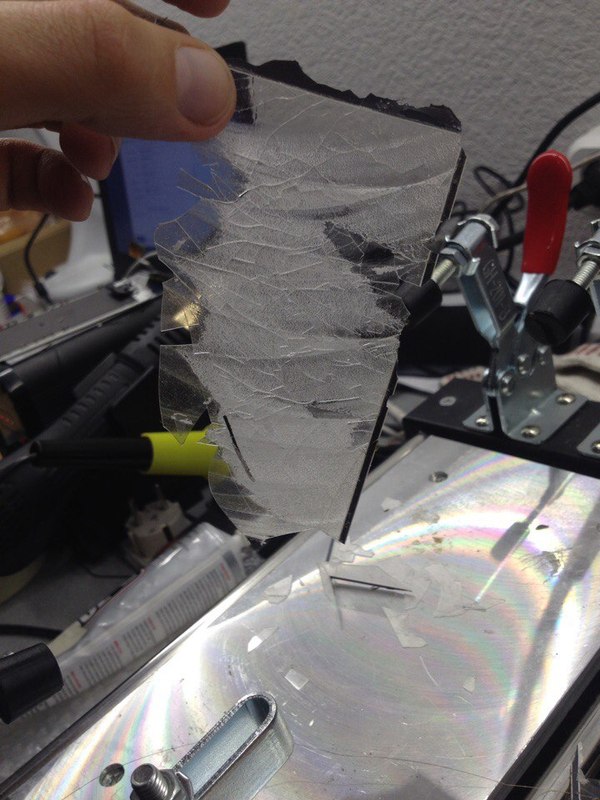

и вот что осталось от стекла

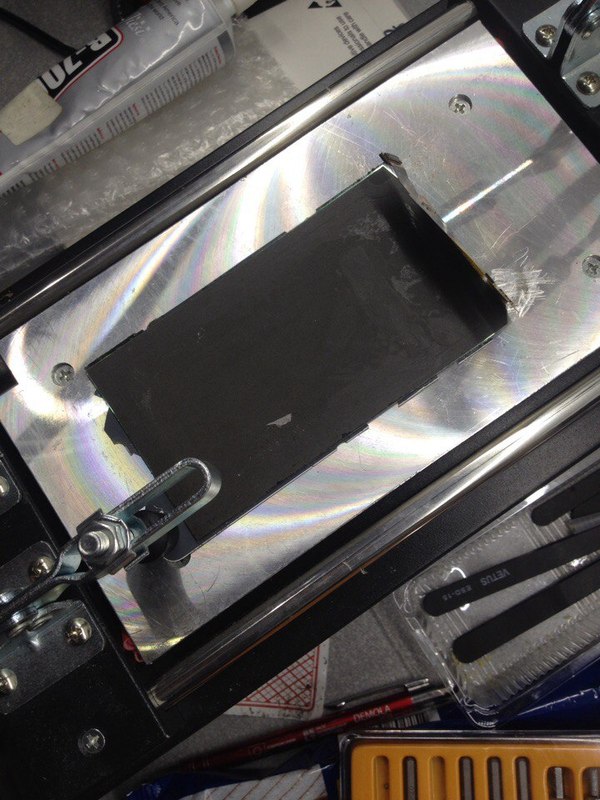

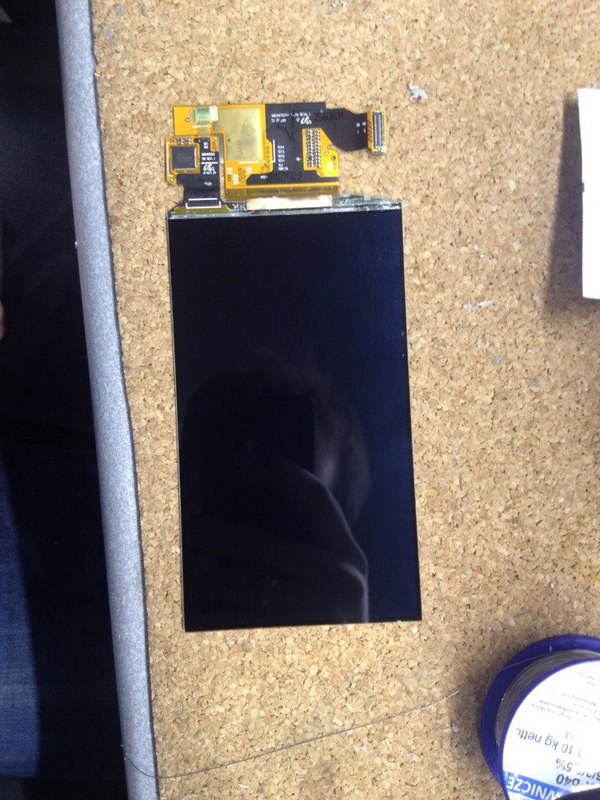

далее счищаем клей, который остался на нашем дисплее

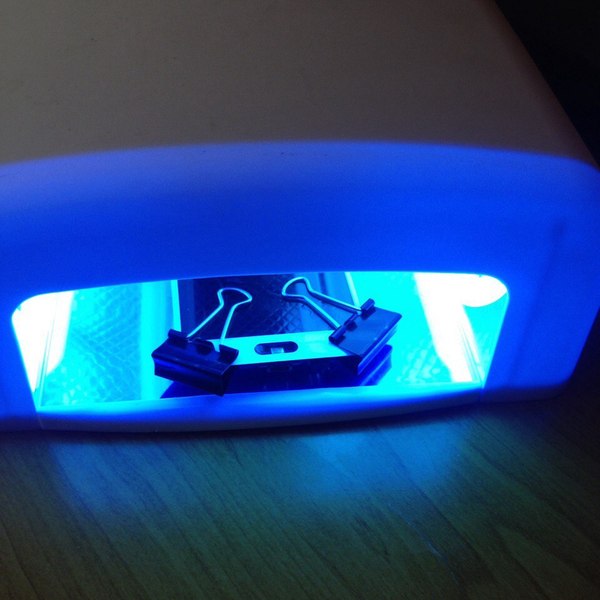

к сожалению, нету рамки для этой модели и и пришлось ставить его на рамку телефона, заранее снимаем все с телефона, выливаем клей и ставим новое стекло и суем в печку, каюсь не снял кнопки боковые и задолбался потом их оттирать.
