Всем привет!

Принес мне, дорогой наш пикабушник из питера утопшую шестерочку. Говорит, что у жены, в сумке, пролилась вода из бутылки и айфон захлебнулся. Просушили его как могли. Поработал он еще чутка и окривел окончательно.

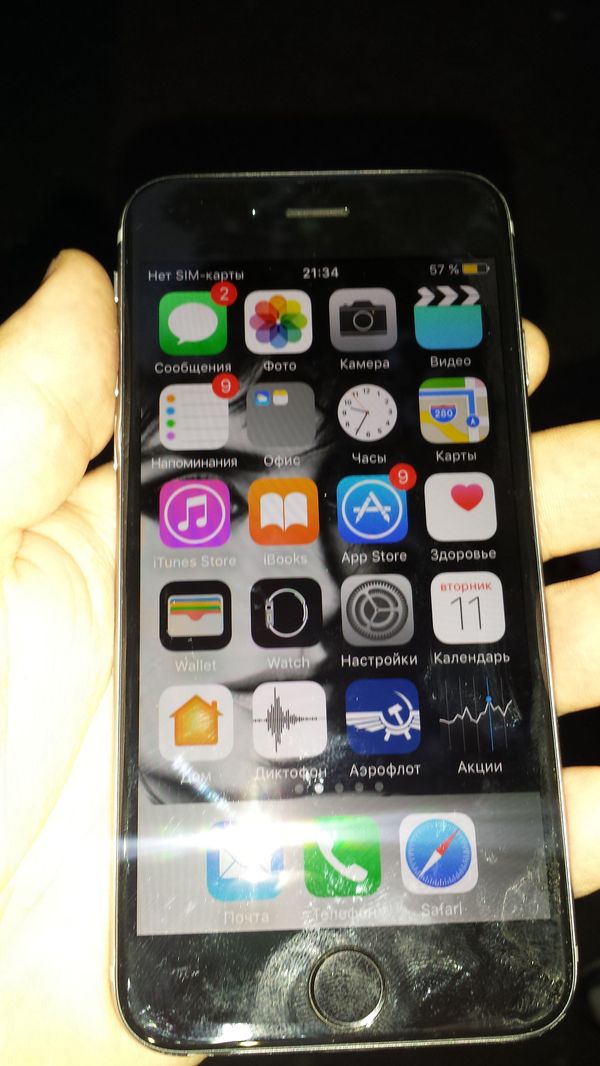

Шестерочка...

Подключаем юсби тестер и он нам показывает, что аппарат пытается стартануть, но у него не получается.

Вскрываем оного. Ховна были в основном в верхней части аппарата.

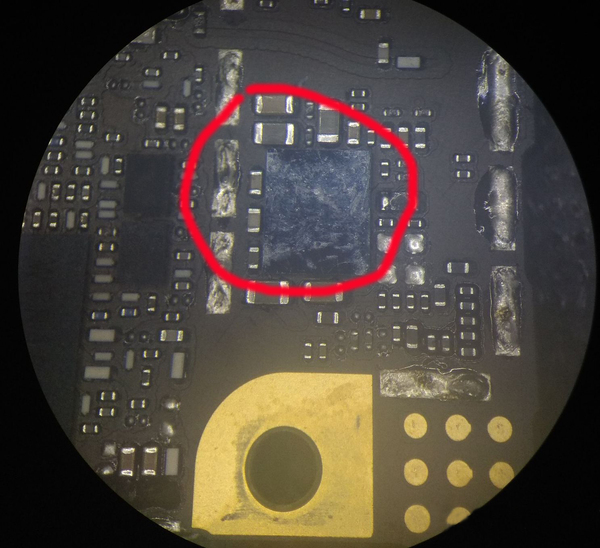

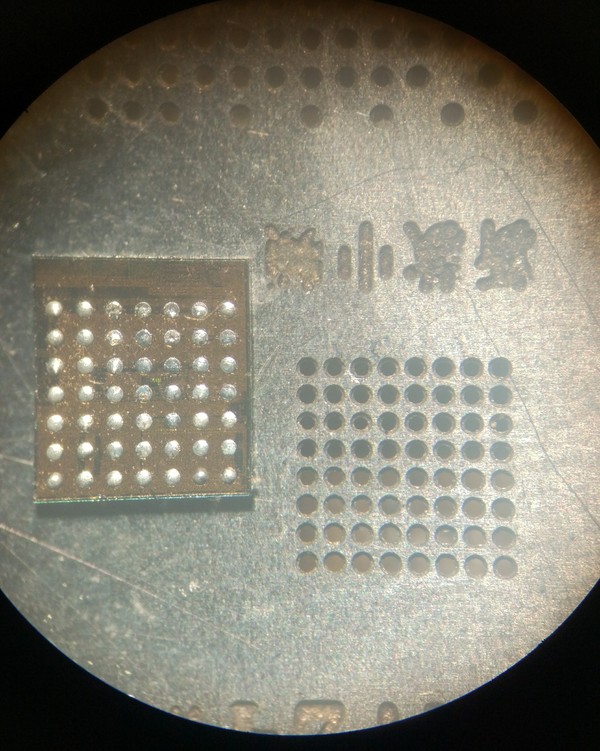

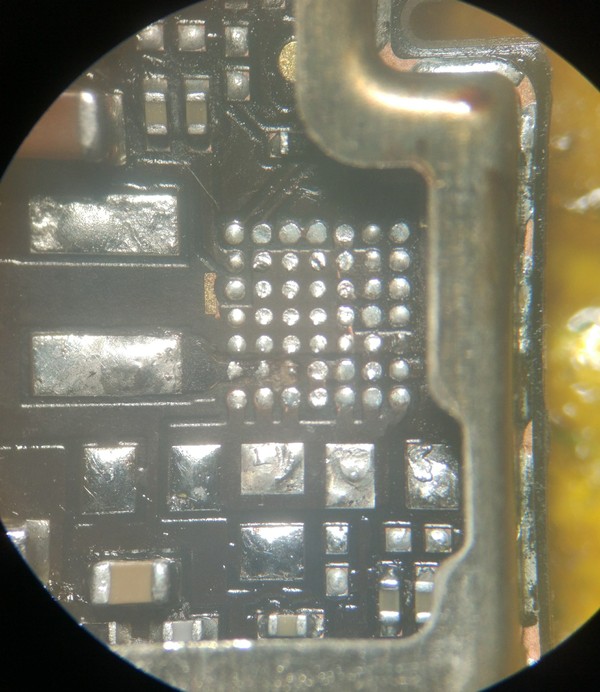

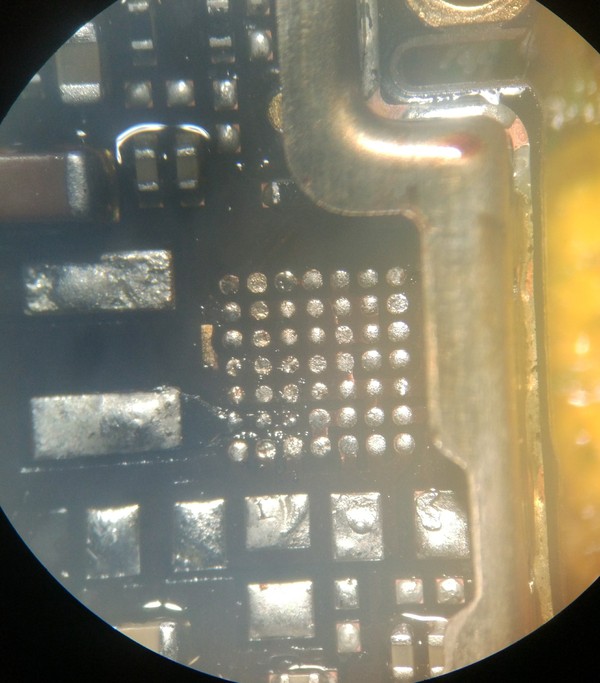

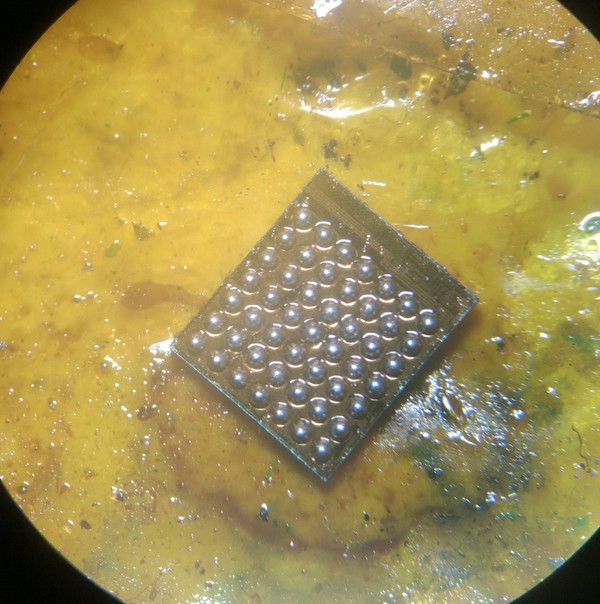

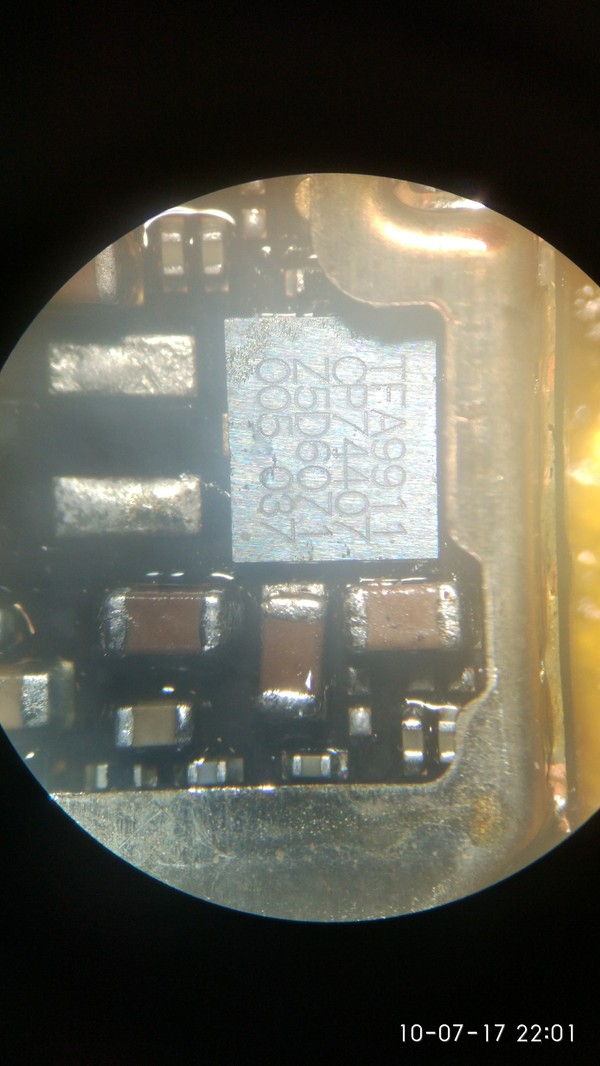

Вычищаем ховна где их больше всего. Они разрослись рядом с микрухой аудио усилителя. Перекатываем ее и меняем от гнившие конденсаторы.

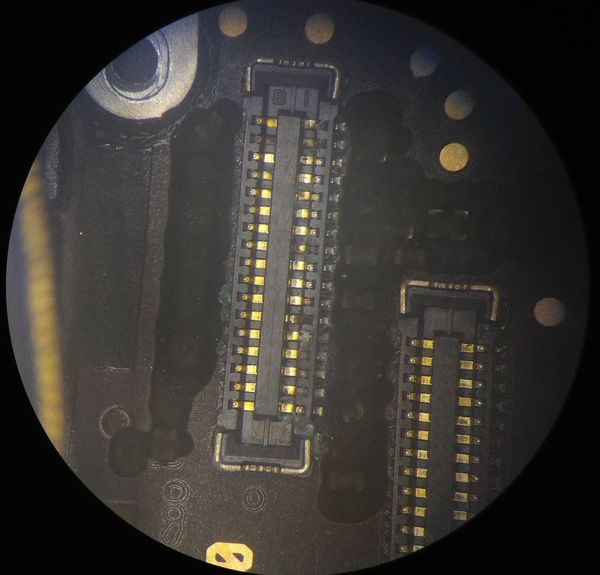

Вычищаем ховна у разъемов подключения экранного модуля.

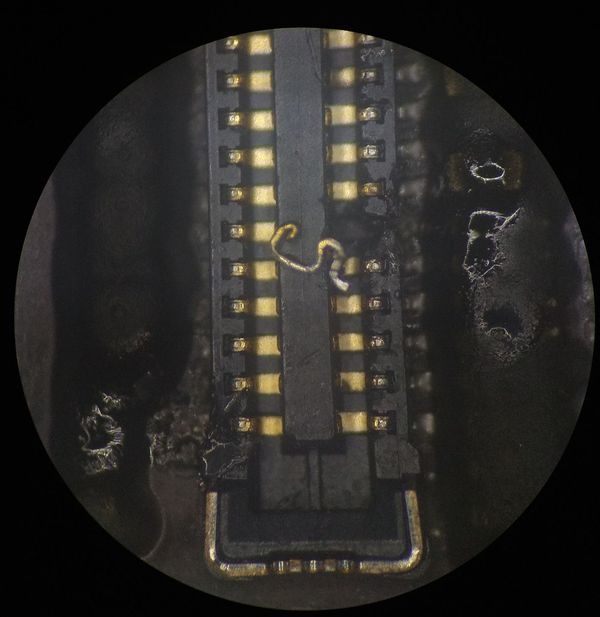

Тут куяк, и контакт у разъема отвалился.

Выламываем из похожего разъема контактик.

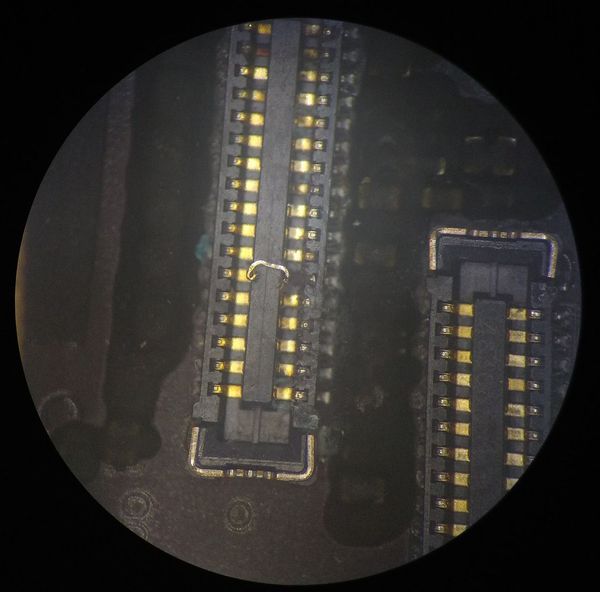

Припаиваем на место.

ОП... и аппарат запустился.... НО....

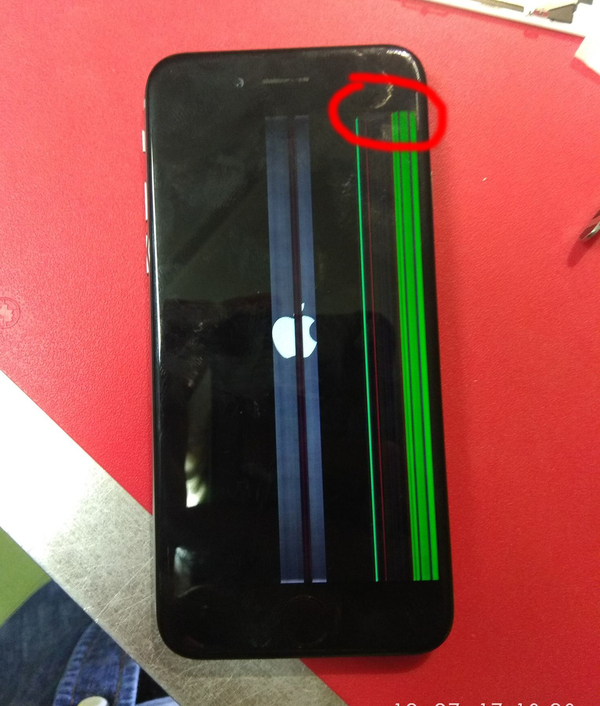

В верхнем правом углу начала очень нагреваться матрица экрана. Начал краешек чернеть... Куяк, раздался тихий хруст и ...

Произошло КЗ внутри соединения матрицы и стекла. Дисплейный модуль под замену.

При поэтапной проверке выяснилось, что у кнопульки "хоум" не работает сенсор.

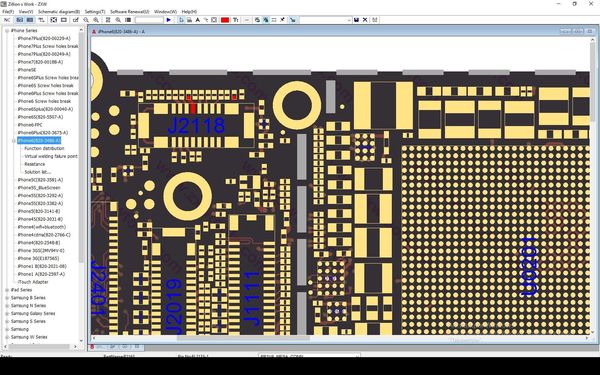

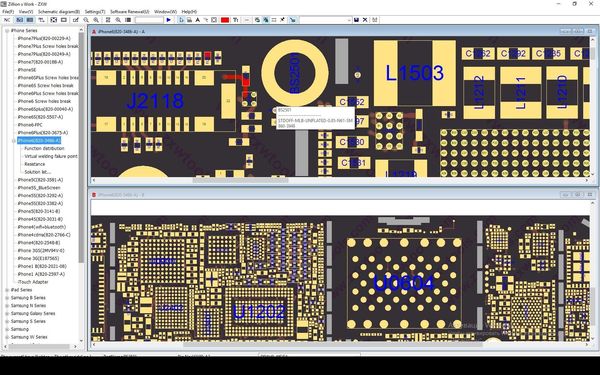

Глянем в программуле, что куда идет.

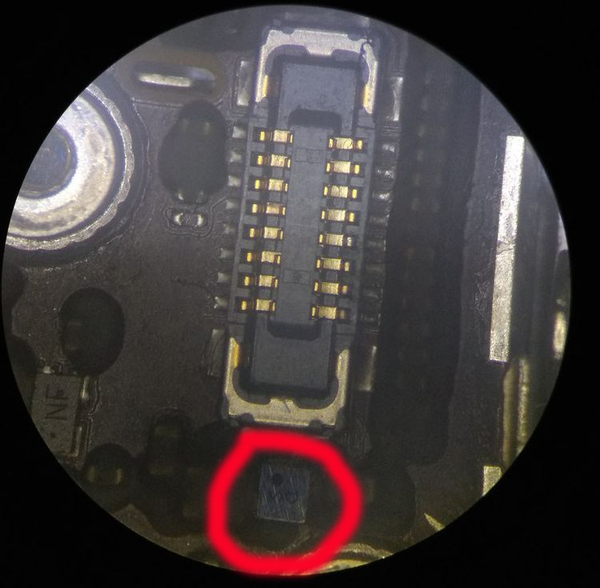

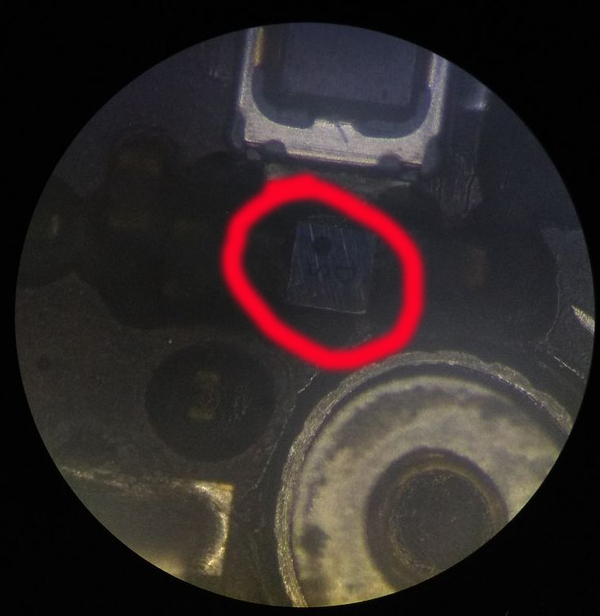

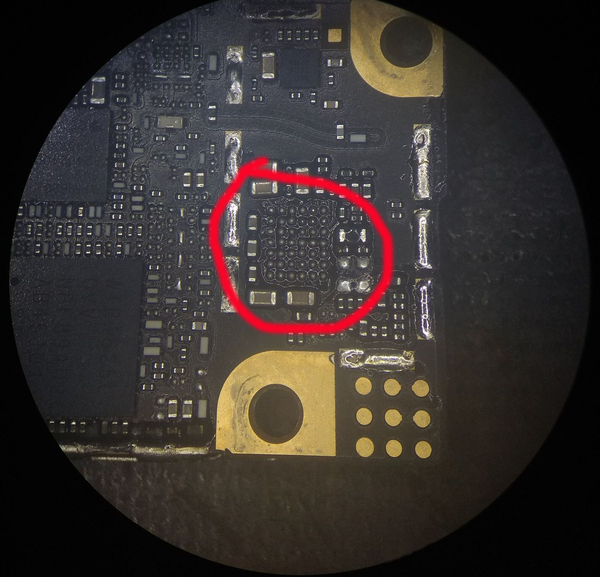

Красненьким выделено.

Ка мелкую хрень идет, а вот из нее нет.

Под замену ее.

Собираем и проверяем.

А вот передняя камера не заработала.

Меняем ее.

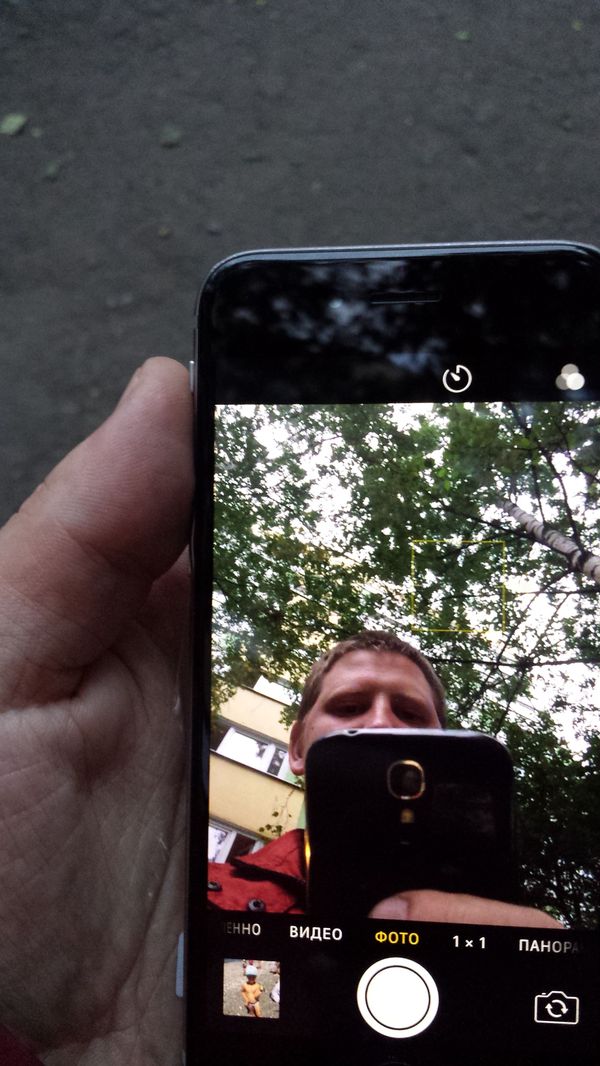

Вот теперь все зашуршало как надо.

Я появился в контакте. Добавляйтесь, буду туда постить, что осталось за кадром и разные плюшечки. Я В контакте

Кому не терпится задать вопрос, можете на почту писать gepka2007@yandex.ru

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю, а дома и на коленке. Это у меня хобби такое, ремонтить разные электронные штуки...

г. Санкт-Петербург

Всем привет!

Что-то давно не постил...

Принесли мне парочку аппаратов с типичной проблемой. У одного экранчик заменить, а у другого разъем наушников барахлит.

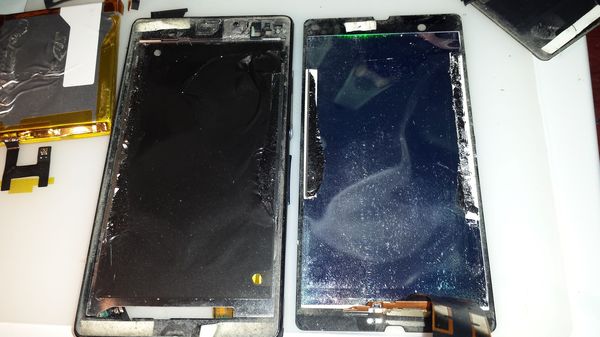

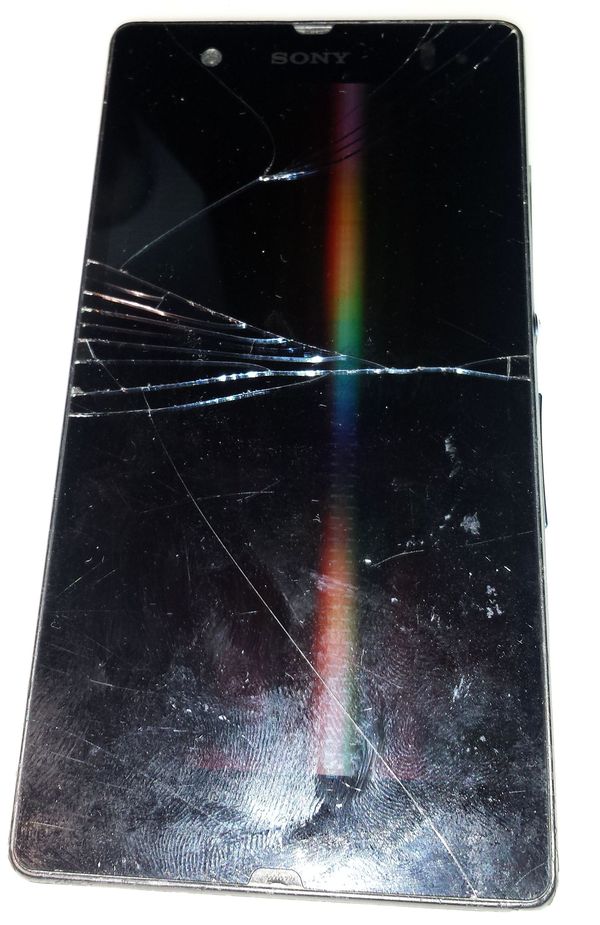

Разбит экран у эксперии Z1 и датчик приближения не фурычит.

Ранее у этого аппарата уже менялся экранный модуль.

РаспотрⱯшим аппаратик.

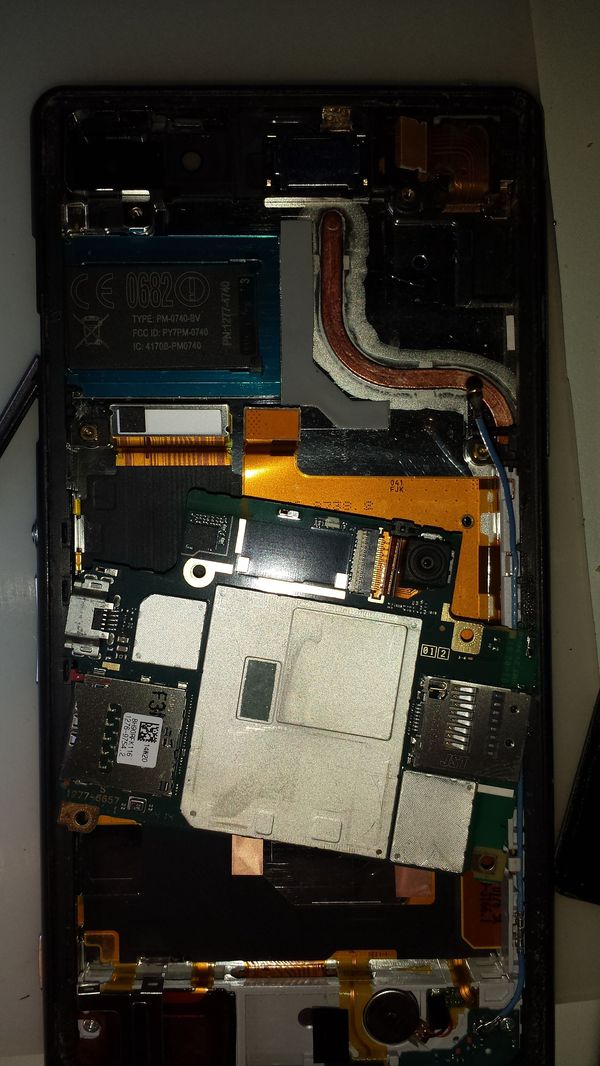

Вот его потрⱯшка.

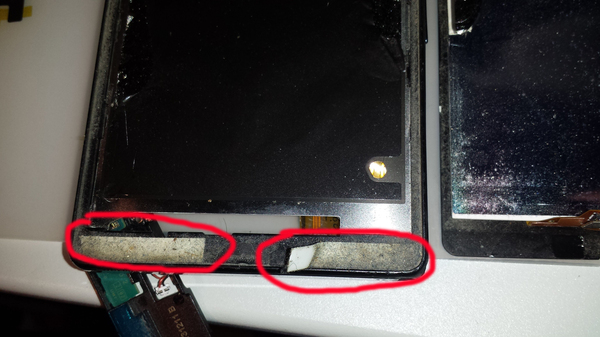

Снимем НОГТЕМ экранный модуль. Да-да, НОГТЕМ блRть!!!!

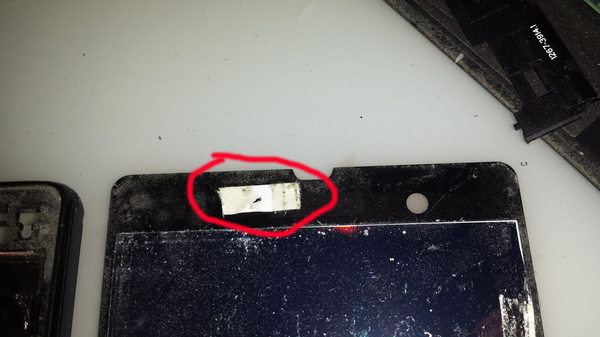

Вот какого куя его на скотч концелярский ляпать?

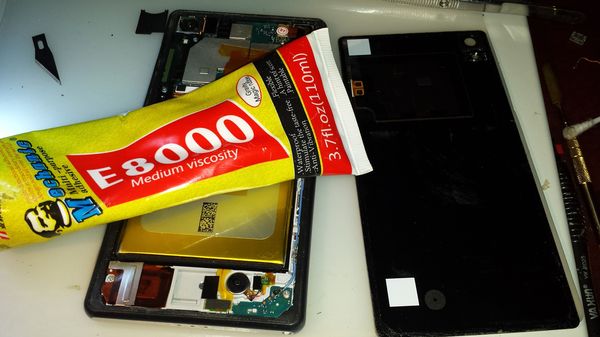

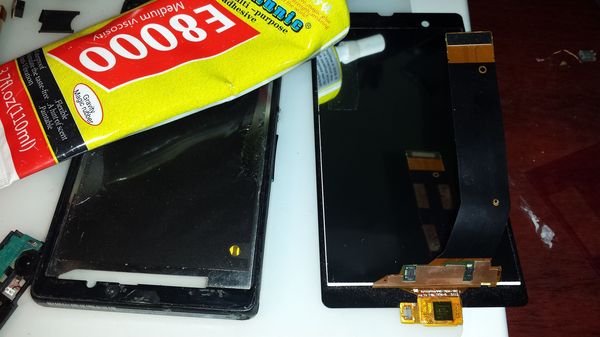

Вычистим от ховен и по периметру намажем клеем из желтого тюбика.

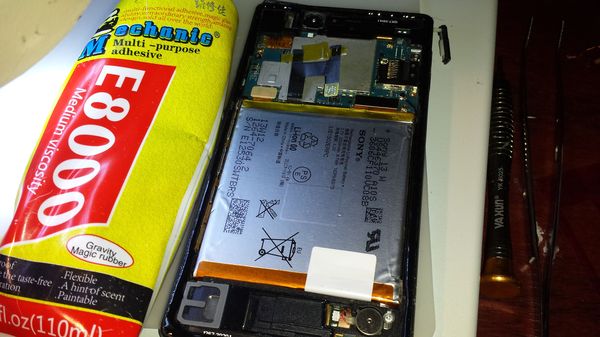

Соберем и для надежной фиксации задней крышки, намажем все тем же клеем.

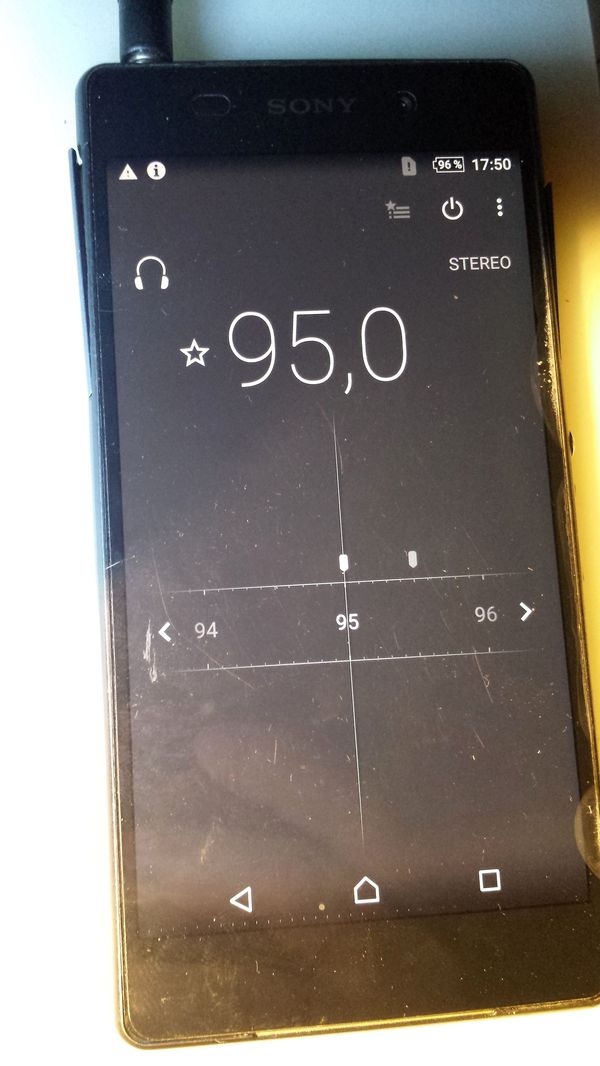

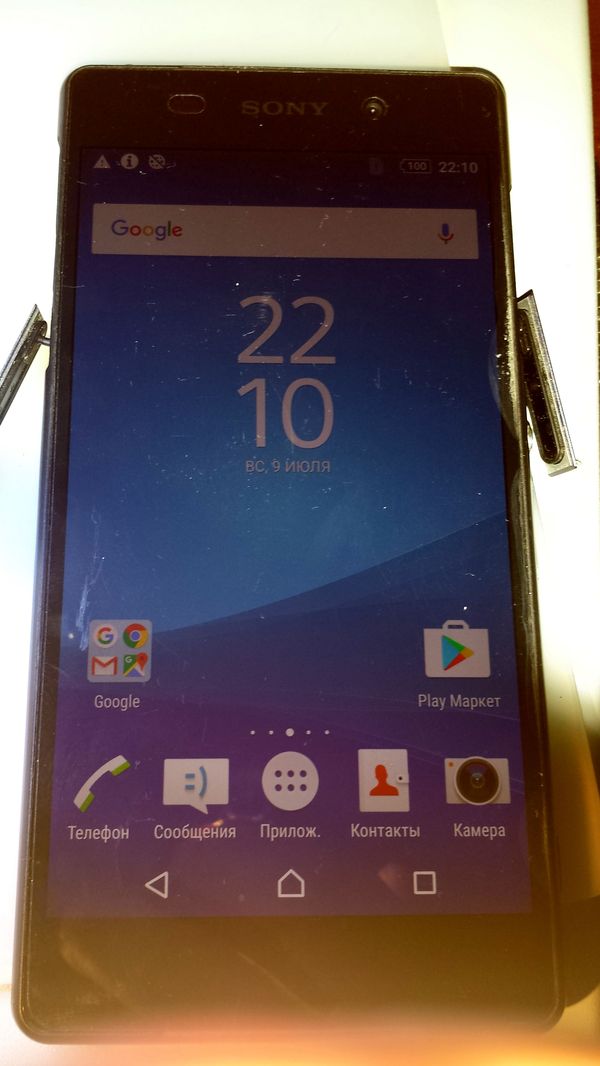

Шуршит.

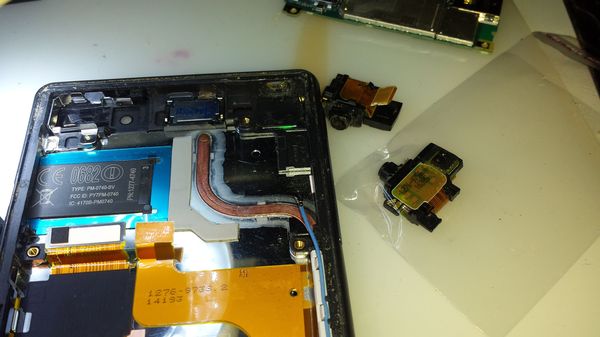

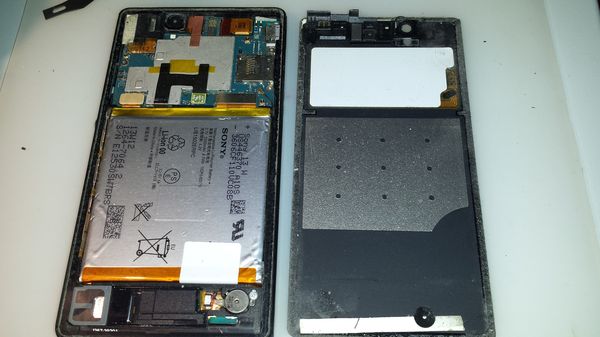

Ну и другой аппарат Z2, и все те же потрⱯшка.

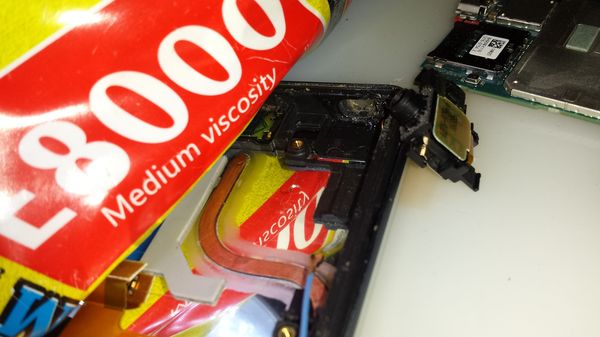

Зафиксируем разъем клеем

Ну и заднюю крышку тоже клеем помазюкаем.

Так вот. Если вы будете отдавать свой, драгоценный сердцу, аппаратик в араСЦ, то поинтересуйтесь, каким образом клеить экран к рамке будете... Если ответят, что на скотч, то сразу разворачиваетесь и уходите из этого места. Если ответят, что клеем, то поинтересуйтесь каким. Должны ответить либо Б7000 или же Е8000, ну или созвучным...

Прежде чем отдавать что-либо в неизвестный СЦ, Вы, для начала, поглядите на ютубчике, как должен происходить квалифицированный ремонт. Задавайте вопросы. Например, что будете делать, если аппарат не включается. Что будете делать, если аппарат залит. Каким способом будете ховна вычищать. И все в таком духе.

Ну и чтоб Вам, дорогие мои подписчики, не было так печально, что всякую не интересную херь постю, то следующие фоточки для Вас.

Большинство аппаратов ждут своей учести или же запчастей.

Фоточки я отзеркалил, чтоб при следующем использовании оных, боянометр не матерился...

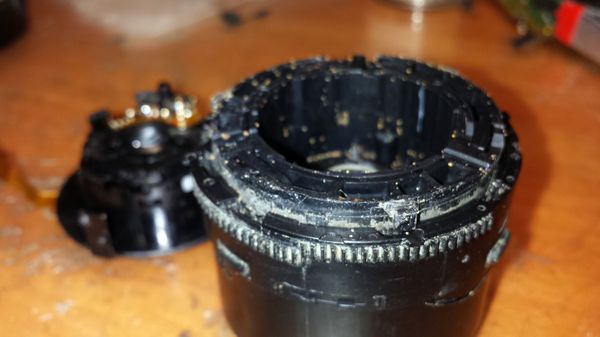

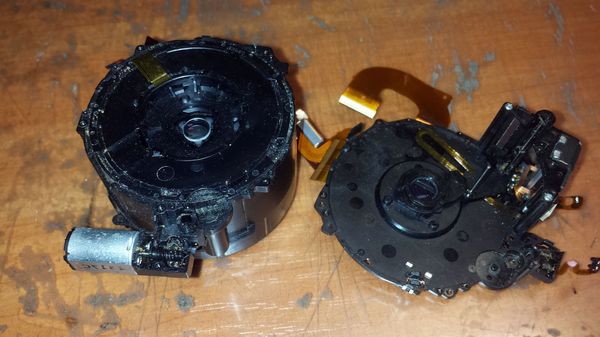

Принесли фотик с попавшим в объектив песком...

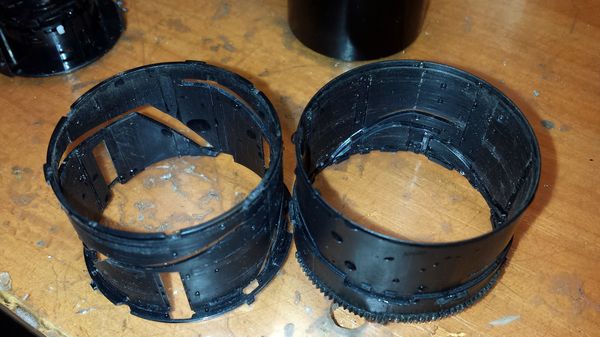

Механика в итоге оказалась бесповоротно раздрочена и пришлось покупать новый объектив. Подробности будут в посте про этот фотик.

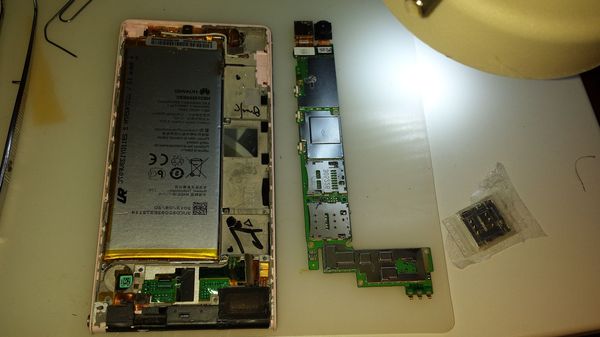

Хуавейка рефка из Москвы. Товарищ просил воскресить, но не ту материнку в аппарат положил.

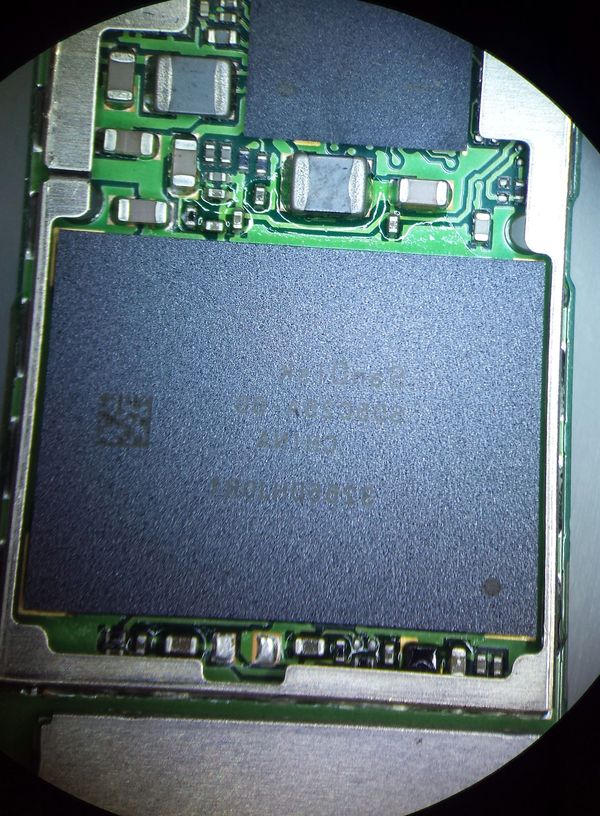

На этой рефке меняли память.

Z3 compact на реставрацию лежит. Отреставрировал, но появилась проблема самовозбуда  динамиков при втыкании наушников. Не в разъеме дело, на новый уже поменян. В потрⱯшках потрⱯшковать нужно...

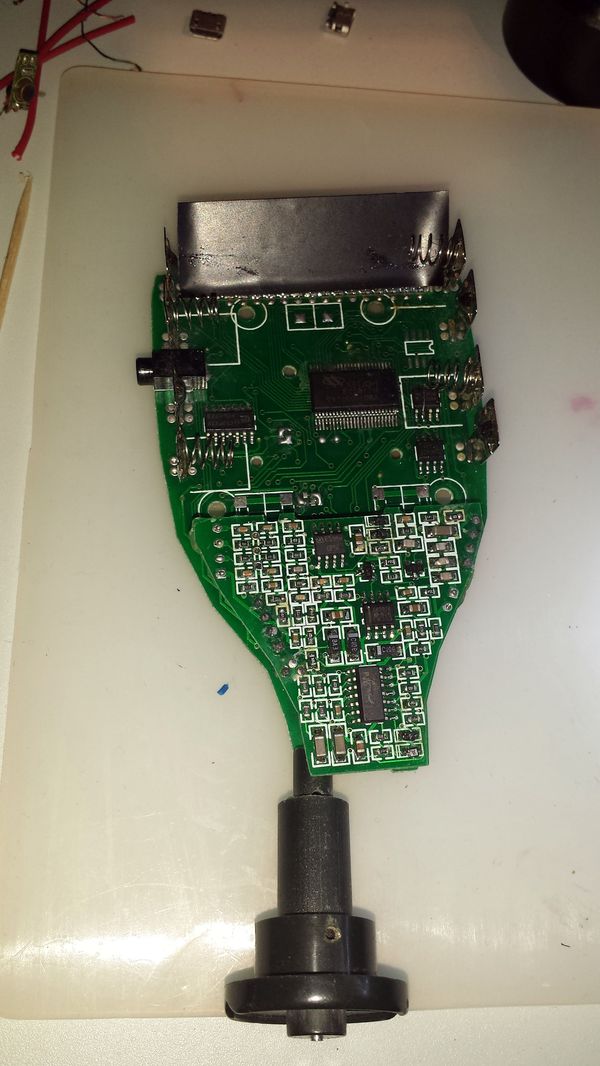

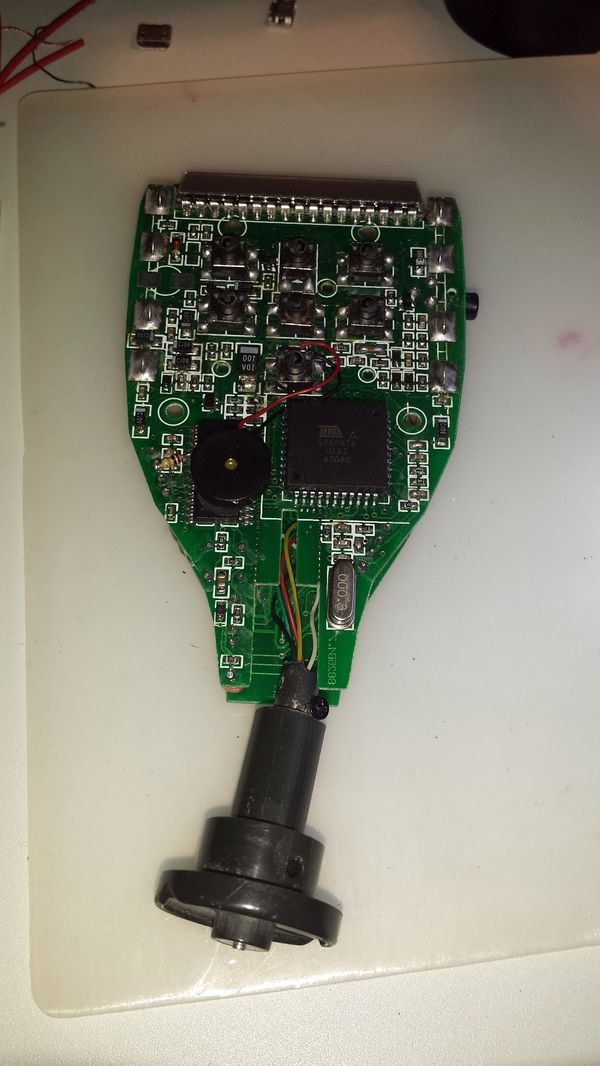

Принес @kaliff75, nолщиномер . Он окривел, но по этим окривелостям можно не плохой постик намутить, есть о чем интересном поведать. Типа "Как диагностировать неизвестное".

В данной приблуде сдох экран, а его отдельно и не купить, даже похожий не поставить, все дело в прошивке... Если интересно будет расскажу про него, ибо есть, что рассказать.

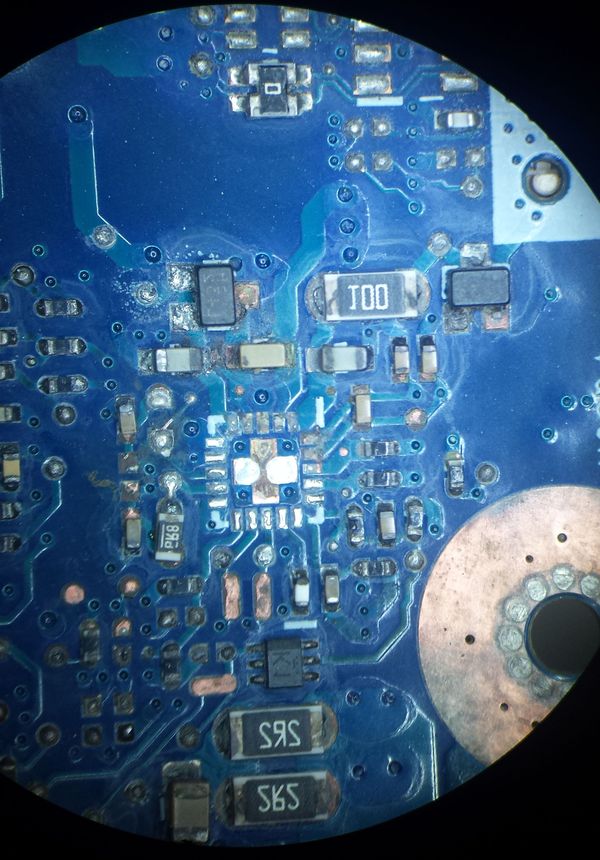

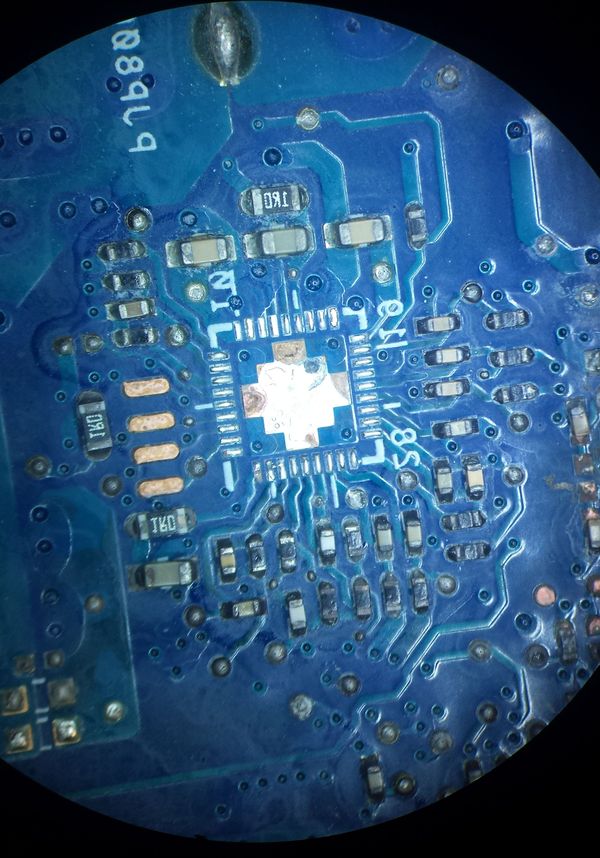

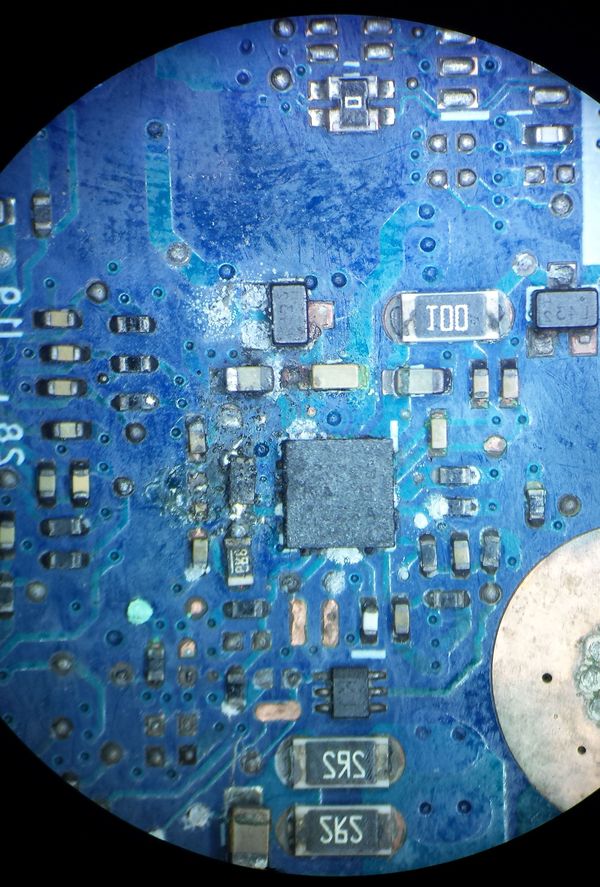

Ноут залитый, с ним пока ипусь...

Я появился в контакте. Добавляйтесь, буду туда постить, что осталось за кадром и разные плюшечки. Я В контакте

Кому не терпится задать вопрос, можете на почту писать gepka2007@yandex.ru

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю, а дома и на коленке. Это у меня хобби такое, ремонтить разные электронные штуки...

г. Санкт-Петербург

Привет, сегодня к нам попал корозийный Note 5, сказали что работает и нужно поменять стекло, к большому сожалению платы для проверки нет, значит будем работать в слепую.

Экран собственно с трупа, ну что начнём?)

Кладем экран на сепаратор лицом вниз и греем, далее заходим картой между экраном и рамкой:

Проходим картой по периметру обходя стороной шлейфы дисплея и зарядки, картой работаем как пилой "распиливаем" клей:

Экран конечно полная жопа, но наклейку Стилуса мы поменяем , а шлейф дисплея вычистим. Далее подогреваем на сепараторе, включаем вакуум и срезаем струной стекло:

Стираем остатки клея пальцем, мягким ластиком и вытираем микро-фиброй со спиртом начисто.

Далее экран идет в рамку которая будет направляющей для нового стекла:

Откладываем в сторону, берем новое стекло в данном случае белое, снимаем пленки. Выбираем OCA по размеру, я взял с note 4. На OCA есть 3 защитных пленки (одна сверху и она по размеру самой OCA, и две снизу) так вот мы снимаем самую нижнюю и кладем на новое стекло:

Далее выравниваем и крепим термо-скотчем:

поднимаем Oca и снимаем нижнюю пленку, со стороны скотча прокатываем валиком.

Снимаем скотч и кидаем на пару мин. в автоклав.

Достаем клеим хвостик за который снимем последнюю пленку с OCA:

Снимаем пленку и кладем стекло в рамку, делает тач на стекло в одной точке и отправляем в ламинатор

После ламинатора в автоклав на 30 мин

Пока пузыри выгоняются почистим рамку дисплея:

Ну и конечный результат:

Всем спасибо кто осилил, если есть вопросы спрашивайте. Котея нет, зато есть пёсик)
