Давненько не делал посты по ремонту для подписчиков ,так как была одна типовуха или то ,о чем писали другие.Ну,будем исправляться. Попал в руки вот такой побитый жизнью нотик.

Уже отсутствовал привод,не хватало болтов и куча трещин по пластику.Предыстория его мне неизвестна.Жалобы на то ,что не включается,не заряжается .Вскрываем аппарат и видим такую красоту.

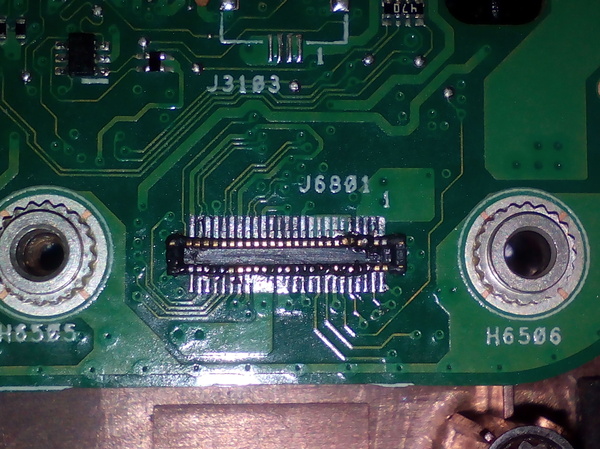

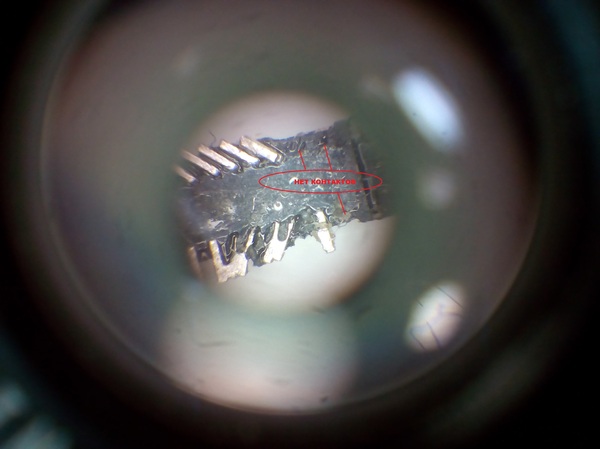

Часть ног на разъеме просто выгорела ,пред порвало и куча сажи кругом.Ну начнем починюкивать.Разъем снимаем и вычищаем прогар.

Вот такое было под разъемом.Снимаем с донора разъем и пред.Впаиваем.Опыт подсказывает ,что так легко не отделаемся.Меряем сопротивление на Vin линии.

3Ком, мало...Надо искать что еще пострадало.Качаем схему и начинаем искать пробитый элемент.В первую очередь меряем сопротивление на дросселях.Бинго!!На Pl302  короткое.

Откидываем дроссель ,что бы определиться с какой стороны короткое.И понимаем ,что кз со стороны шима.Вывод проверить ключи Pq310 и Pq312.Вот и они

Мультиметр показал ,что пробит Pq312 на землю.Под замену его вместе с шимом чарджера,так как при таком пробитии шим редко выживает.Меряем сопротивление теперь

Другой разговор!Можно пробовать запускать аппарат с лабораторного блока.Для подключения хитрых Hp и Lenovo использую вот такой переходник с id линией.

Запуск прошел нормально.Фото запущенного аппарата по запаре не сделал.Жалко только  ,что хозяин отказался ремонтировать аппарат.Пришлось все собирать обратно)

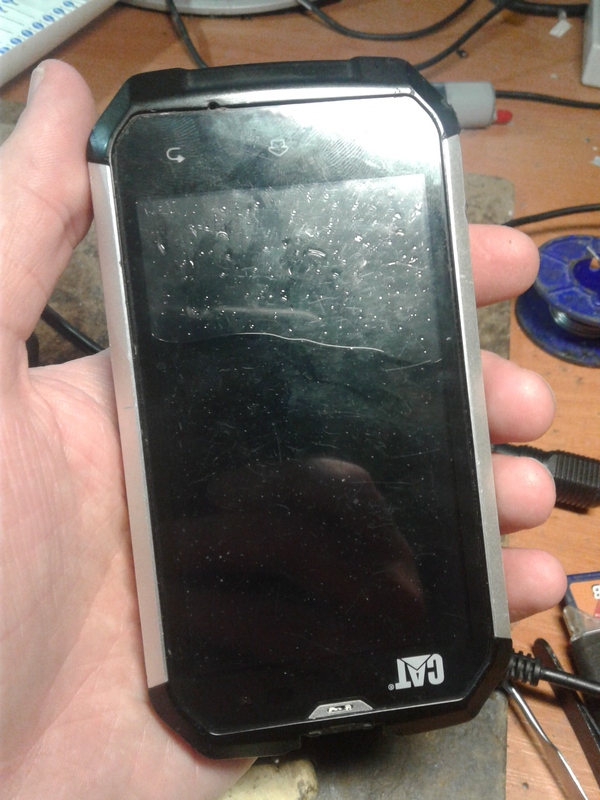

Вчера слышу ржачь на приемке и что то про водонепроницаемость. Ну думаю опять китаец ip68 залитый принесут. Типа, вы водонепроницаемые телефоны ремонтируете. В общем не врут маркетологи, воду он отлично держит, правда она внутри телефона. И главное не капает ниоткуда. Водозащита работает!

ATTENTION просьба отвернуться от экранов слабонервных перфекционистов.

Есть лаптоп Toshiba U480

Он инвалид, у него нет ножки...

Как она должна выглядеть:

Казалось бы - тьфу, какая мелочь, Но при регулярной эксплуатации устройства данный недостаток отражается на комфортабельности его использования что сукаажбесит! Именно по этому случаю я решил проявить себя в исскустве оригами и смастерить протез из подручных средств.

Снимаю размеры детали на высокоточный глаз, замеряю посадочную глубину штангенпальцем, на полученные результаты забиваю хрен и импровизирую в ходе работы.

Беру непригодный пластик и нарезаю необходимое количество фигур

К моему дрочеву занятию присоединяется скальпель (можно и топор использовать) для подрезания краев по нужному размеру и удалению заусенцев.

Одну из фигур подрезаем таким образом чтобы у нее были скошены края одной из поверхностей

На любой наждачной бумаге (да хоть об асфальт) шлифую края и скосы для ровности. А так же поверхность деталей подгоняя по требуемой высоте и для наилучшей адгезии с клеем.

Склеиваю эти два пластика друг к другу на секундный клей

Возвращаюсь к скальпелю и финально ровняю края для симметрии... ...ну чтоб красиво получилось.

Интегрирую протез в конструкцию лаптопа на клей B7000, хотя вполне подойдет и обувной и пва и клей для обоев и даже засохшие сопли неплохо схватят.

В завершении данного обучающего материала предлагаю полюбоваться на перекати поле из того же ноутбука созданных вихревыми потоками от кулера, которые дрейфовали внутри него до чистки.

И коготь свирепого зверя со страшным именем Барсик извлеченный из радиатора

Благодарю за внимание!

Стоял у моего знакомого ПК, и как то заболел. При включении работал приблизительно 1 минуту и выключался. Ставились разные радиаторы (и с медной толстой подошвой, про термопасту не забывали) не помогло, сильный перегрев процессора и самостоятельное выключение компьютера на этапах POST и не всегда удавалось зайти в BIOS.

Купили новый процессор и забыли о проблеме.
"Проблемный" процессор мне подарили. И вот, почитав про процессор, выяснил что проблема с перегревом у данных процессоров это норма. Решил сделать скальпирование данному процессору от AMD. Сначала грел феном от паяльной станции Lukey 852D++ пробовал разные температурные режимы (даже максимальный 500 градусов). Крышка процессора сидит на месте. Ну после этих пыток феном, взяв опасное лезвие в ручную вскрыл с большим трудом процессор. Такой подлости от AMD я не ожидал, процессор на мертво прикипел к крышке,оказывается вверх кристалла процессора намазан по виду на жидкий металл или чем то похожим, и естественно откололся от подошвы с ножками (смотри фото).

Вывод: скальпирование в данном случае не дало ни чего хорошего, процессор поломан в ходе процесса разборки (не по причине корявости рук). Есть подозрение что сам производитель процессоров намеренно так делает, что бы увеличить продажи своей продукции и затруднить ремонт. Будьте осторожны и сто раз подумайте когда что то вроде такого захотите сделать. Пост создан для предупреждения от поспешных действий с  скальпированием процессоров. Благодарю за внимание. Сильно не пинайте за грамматику.

Всем привет!

Принес мне, дорогой наш пикабушник из питера, утопленный айфон. Принес еще осенью/зимой... Говорит, что утопился айфон и курлыкать более не желает.

Вот такой айфончик.

Вот письмо от него:

"-Здравствуйте , нашёл вас на Пикабу . Очень нуждаемся в вашей помощи . Девушка уронила телефон в унитаз, он там пролежал около 5 минут . Телефон 6эс. Включать не пытались , лежит в рисе . Находимся в Красноярске , но по счастливым обстоятельствам девушка едет в Питер сегодня . Как вас найти , куда и во сколько можно подъехать ? Заранее спасибо.

-Привет! вот мой номер телефона 89********* олег. Только боюсь, что положительного результата не стоит ждать, ибо много времени прошло с момента попадания воды...

-Попытка не пытка . Телефон за эту неделю уже побывал в сервисе . Сказали сгорело почти все . Ремонт 25 тысяч . Либо возьмут на запчасти за 5 тысяч . "

Ух и Эбли с этим айфоном было...

Перейдем сразу к потрАшкам.

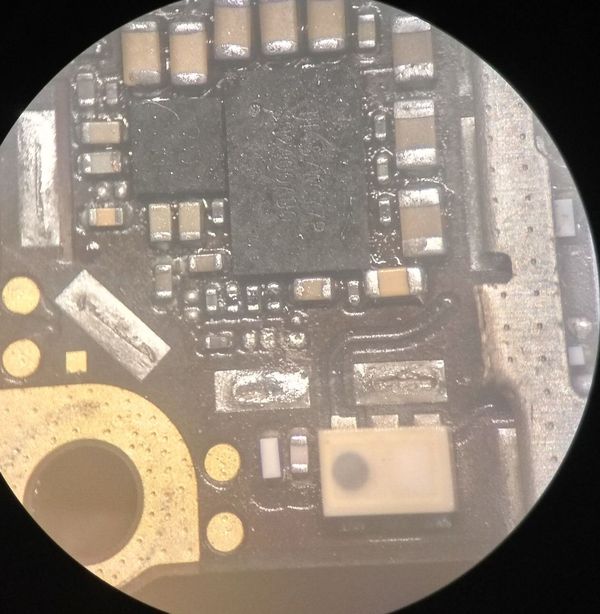

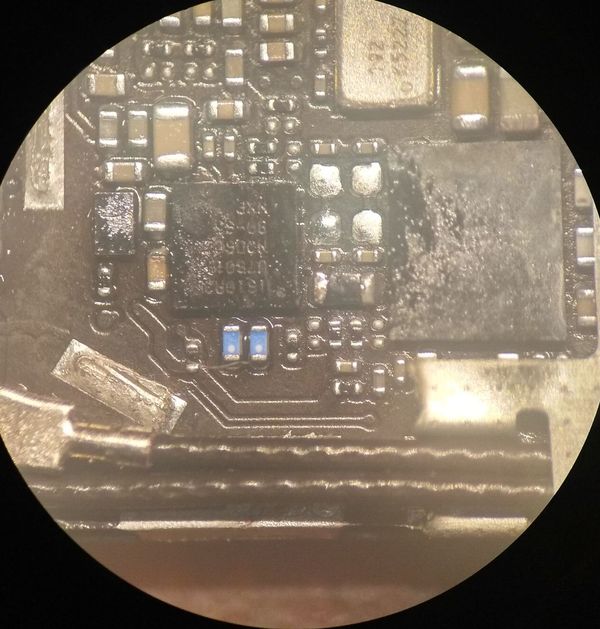

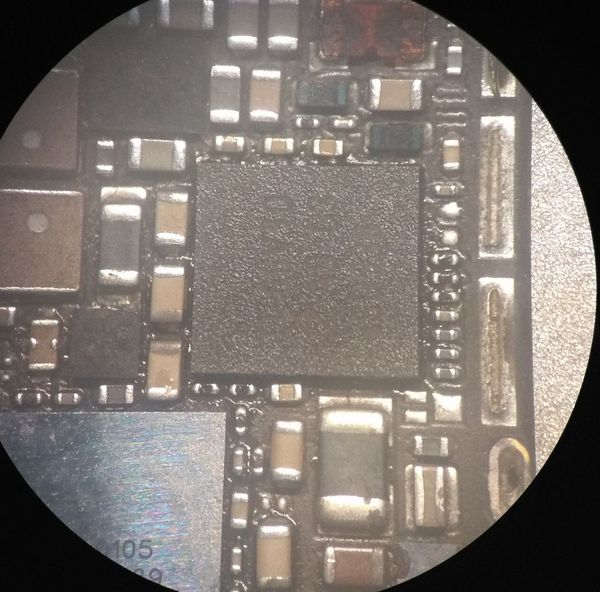

Сразу были заменены контроллер юсби и контроллер заряда. Ну и разъем лайтнинг со шлейфом.

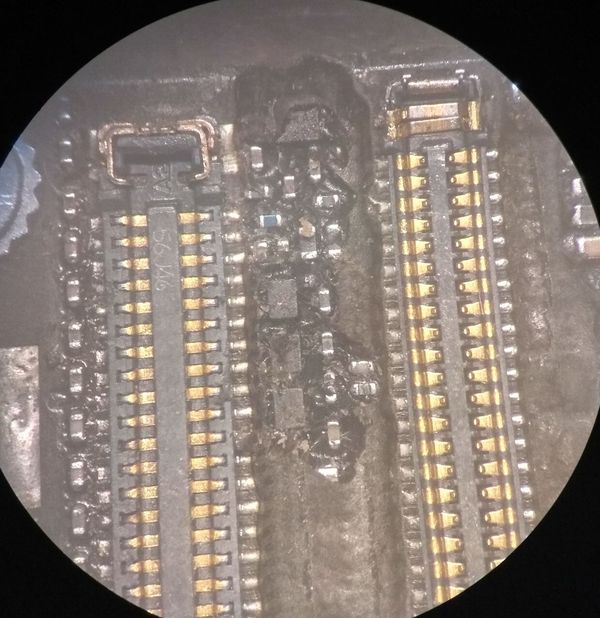

Заменены на потрАшках ВСЕ конденсаторы между разъемами экрана и динамиками там всякими.

С этими пришлось "контроллер заряда, пара" основательно поебаться повозится, ибо хрен где достанешь "честные". Дохнут как мухи "китайские"...

Завелся, но подсветки экрана не было...

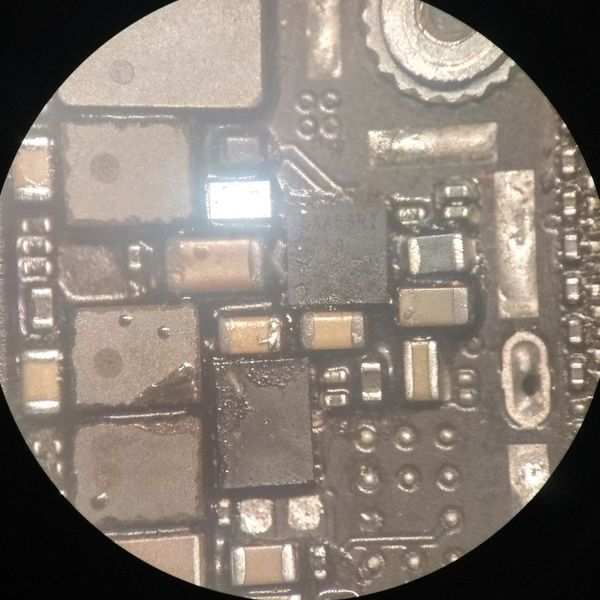

Поменял генератор подсветки. И опять, "китайский" сдох... Пришлось искать нормальную микруху.

Забегая вперед скажу, что пришлось еще генератор вспышки менять...

Аппарат завелся и зашуршал как надо. Через пару дней проверки "на соплях" окривел НФС.

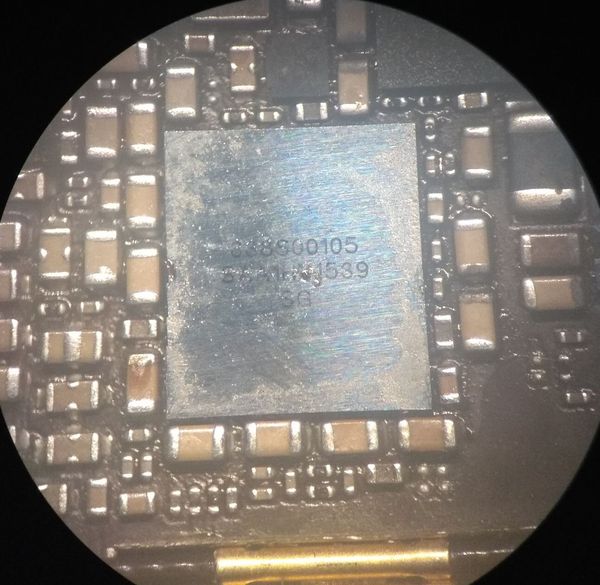

Обошлось просто реболом оного...

Собираем и проверяем. Батарейку, в режиме ожидания, ничего не выжирает. Значит, КЗ нигде нету.

На экране, в верхнем левом и правом углу видно попадание влаги.

На финальной проверке, выяснилось, что не работает микрофон и курлыкающий песенки динамик, даже у гарнитуры микрофон не работает.

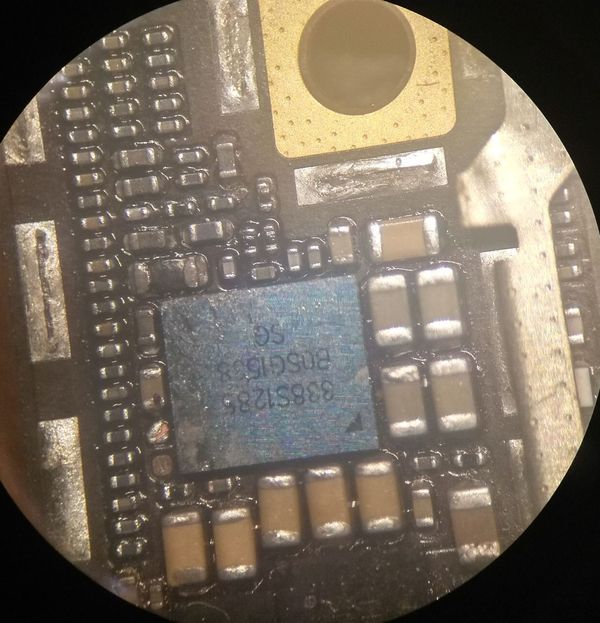

Следовательно окривело либо аудиокодек, либо усилитель.

В итоге окривели оба... Еще на 2-4 недели, я уж точно не помню, завис поиск честных.... Я очень надеялся, что кодек с усилком сдохли, а не тракт... Если бы сдох тракт, то все пизда хана аппарату. Микрофон бы только работал с блютус гарнитуры.

Заказываем, ставим.

С микрофоном повезло.

Собираем, даем отстоятся пару дней, поглядеть, не садится ли батарейка.

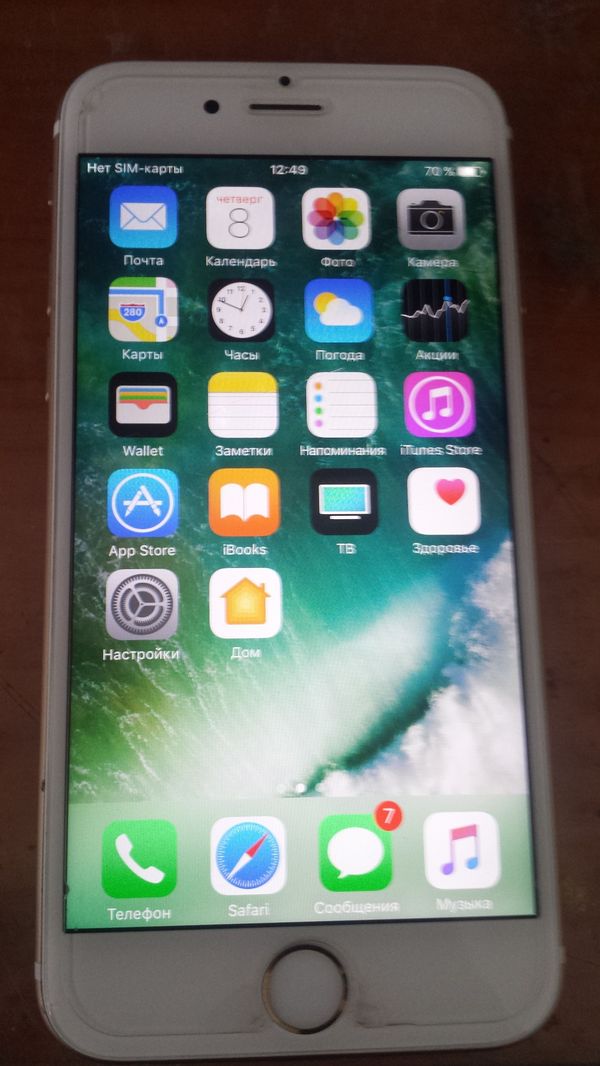

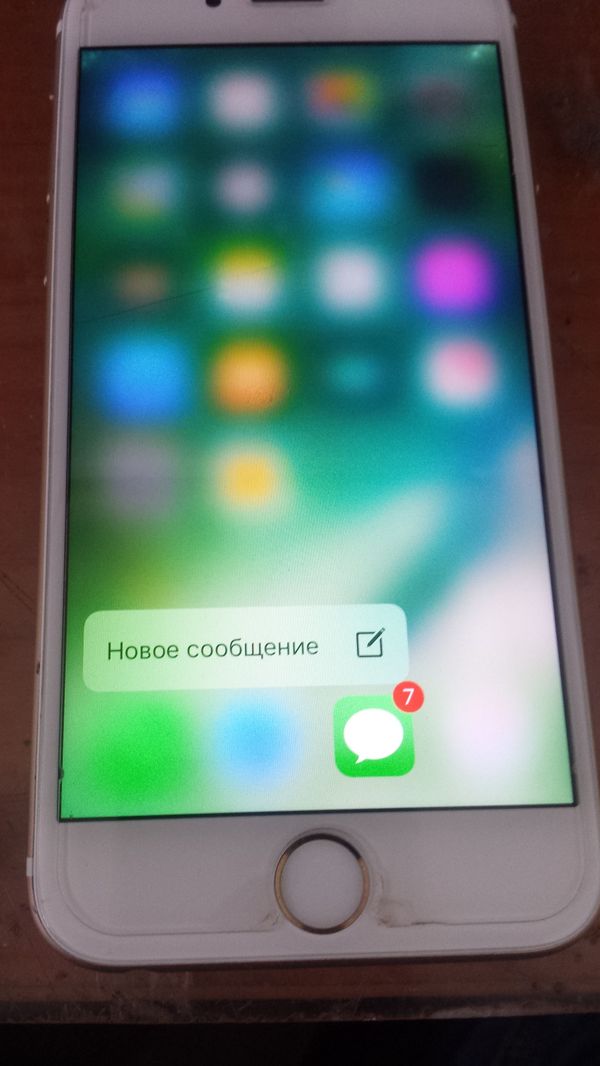

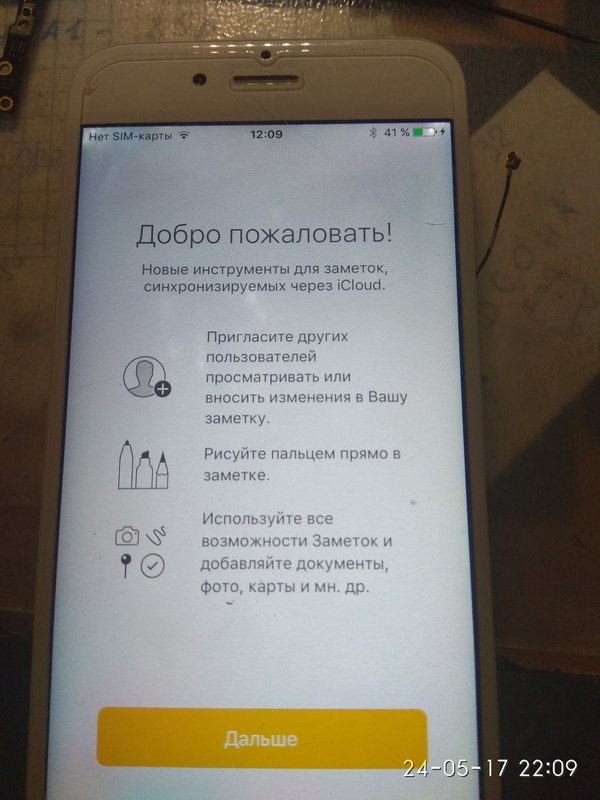

Теперь все заработало и 3D тач, в том числе.

Все работает, все шуршит после и даже попадание воды, не всегда является приговором.

Т.к. доступа к потрАхам донорский у меня нету, то ремонт растянулся аж на 8 месяцев...

Никто не оставляет/отдает ушатанные айфоны, то приходится со всей России/Китая заказывать, а это месяц, на почти каждый чих в ремонте айфона...

Еще хотел у Вас спросить, мои дорогие пикабушники, было бы вам интересны обзоры разного рода инструментарий? Если да, то в каком формате, текст с картинками или видяшки?

_________________________________

Кому не терпится задать вопрос, можете на почту писать gepka2007@yandex.ru

Напомню, уважаемые пикабушники, что я не в Сервисном Центре (СЦ) работаю, а дома и на коленке. Это у меня хобби такое, ремонтить разные электронные штуки...
