Сделал временную площадку под БП, что бы закрепить на  Heater Kit INGF-01.
Провод зафиксировал хомутом, а то зацепишь и замкнет что-нибудь...
Потом забабахаю из пластика и провод другой поставлю. Главное, что бы всё работало, как на испытаниях.

А теперь надо под БП "расчистить" место.
На данный момент мой комплект был собран таким образом.

Для начала укоротил гофру от воздушного фильтра камеры сгорания автономки.
Я не планирую его выводить за пределы помещения - это, назовем так, моя маленькая вентиляция бокса. Да, подсасывает холодный воздух, но и "проветривает" бокс. Важно для меня, когда промываешь что то с соляркой и т.д.
Задача все сделать очень компактно на монтажных рейках системы.

Радует то, что не надо сверлить отверстий, а просто переносишь элементы и крепишь их в нужное место и прикручиваешь к монтажной рейке.
Так перенес воздушный фильтр вверх за 2 минуты.

Топливный насос автономки открутил и перенес кронштейн выше, потом закрепил насос. Ушло 3 минуты.

Работал не отключая автономный отопитель, а то на дворе февраль!
Перенес (поднял выше) кронштейн термометра и выключателей. Ушло 5 минут.
Куда перенести предохранитель еще не решил.
Посмотрите, как все компактно можно собрать в данном наборе кронштейнов.

И переношу кронштейн АКБ из набора Kit INGF-01. Зафиксировал кронштейн предохранителя.
Ушло 10мин. Если бы кто то подержал бы АКБ, то и за 5мин с перекуром сделал бы.
Вот и освободилось место под блок питания! Ура!

Установил БП на временной площадке из фанеры, потом будет изготовлена из пластика. Временно закрепил "аварийный блок" он должен стоять за кронштейном термометра.
Осталось накинуть провода и готово.
Но надо все собрать, а потом исключив ошибки начертить и пустить в серию.

Готово. Можно запускать! И вроде бы всё запустилось....

Решил запустить автономку от Зарядного устройства АКБ и без АКБ.
И тут меня ждал сюрприз. Ток "заряда" 4.5А и напряжение просело до 6,6В. Автономка так и не запустилась!  Хотя должна была выдать 5А и как минимум 12В без проблем!
Печалька и нежданчик!
Но полный 3.14здец ждал меня позже....

Возник сюрпрайз при финишном тестировании.
1. Первые пробы были с источником питания. И при его выключении проблем не возникало и со снятием крокодилов с питающих проводов.
2. Получив блок на 12В и 33А я радовался, как ребенок, пока не собрал всю систему.
При отключении питания 220В у БП все срабатываем молниеносно и это меня напрягло! Нагрузкой служила лампа 60Вт 12В. При включении питания 220В переход с АКБ на БП не заметен. Короче, все работает слишком хорошо - значит, где то ж0па!
При отключении питания 220В от БП, АКБ начинает питать у БП вентилятор часть схемы.... Проблемы нет, можно поставить диод и разорвать цепь, но непонятен еще один момент! Когда роняю напряжение на АКБ, то заряд на него не идет, как было с источником питания. И на АКБ идет постоянный маленький ток.... А контрольный диодик не горит. Конечно 400Вт (33А) это круто, но алгоритм работы изменился! Я не великий электронщик, но проблема есть.
Я не понимаю, на всех форумах советуют брать БП 400Вт, ну взял и что?! По расчетам все просто, автономка может максимально "жрать" 7А. Итого 7Ах12В= 84Вт + добавим двойной запас =168Вт и + округлим 200Вт.  то есть этого хватит на старте питать и отопитель и АКб 75амперный заряжать одновременно!
Ждите новых тестов, решение будет однозначно и оно будет работать! Мне нужна рабочая схема, а не сырой продукт.
Всем удачи!

Old MotoFILIN.

2025г.

На голосовой трансляции, я уже рассказывал про этот телефон, но на трансляции далеко не все подписчики группы, а значит нужно писать пост.

Пишет мне тезка Евгений, и просит разлочить загрузчик на OnePlus 11. Странно подумал я, ведь анлок бута, это только первая ступенька на пути к:
-региональному анлоку
-руту
-перекраске в глобу
Как же он будет подниматься по лестнице, если первая ступенька уже вызвала сложности?
Беззаботно гуляем по исе, покупаем чехольчики, для моих суперважных клиентов, телефон в это время оказывается у меня в офисе. Его доставка сопровождается следующем текстом: "Слушай, а может за 1500, ты накатишь в него глобалку?"
А что, выгодно подумал я, но пока не стал отвечать что сделаю(как чувствовал).
В целом, трубка шьется в глобалку не так уж и сложно. Единственное что нужно сделать, это прошить раздел ocdt от глобального устройства через фастбут, при открытом загрузчике.
Не теряем ни секунды, прошиваем раздельчик,все прошло гладко как лысина Стетхема, но не перегружаем телефон, а то вдруг сбежит.
Качаем гигабайты прошивок, в частности есть прошивка для "Миграции" на глобалку. "Миграция на глобалку" звучало как романтический тур в Париж, а оказалось что это билет в один конец. Подтыкаем телефон в режиме фастбут и запускаем bat-файл для прошивки.

Ждем

Через минуту получаем "кирпич".
Почему?
Как я уже говорил, ванпласы ты еще извращенцы, чтобы он прошился или откатился, нужно проливать прошивку в несколько этапов и в нескольких режимах. Собственно в процессе прошивки, телефон должен был перегрузиться в FastbootD, вместо этого он показал разряженую батарейку и стал кирпичем.

Что мы имеем ?
Телефон в цикличной перезагрузке(bootloop), режим fastboot не работает, recovery тем более, про fastbootD можно забыть.

Вытираю слезы счастья, ставлю его на зарядку в надежде что фастбут вернется к жизни, а перегружается он из-за маленького заряда, сразу скажу это не так.
Качаем еще миллионы гигабайтов прошивок. Параллельно смотрим какие "Авторки" сейчас работают.
Забегаем к моему товарищу на сайтик, и покупаем OTP для программы RFT.
Подгружаем прошивки в RFT, пробуем глобу, пробуем индию, пробуем европейку. Везде ошибки, ошибки разные. Я даже попробовал прошивку от дяди Васи из Пскова, но все четно
Китайскую прошивку нет смысла шить, так как ocdt стоит глобальный.

После всех манипуляций получаем Red State. Расстраиваемся еще сильнее, попутно открываем Авито и смотрим сколько стоит этот "топовый" телефон.
Несколько часиков тратим на изучения форумов, попутно проводя эксперименты над уже мертвым телефоном. Еще несколько часиков и охранники в тц спрашивают, когда же я уже пойду домой.
Беру кирпич, остатки силы воли, и каплю надежды и иду домой, попутно забегаю в магазин и беру себе пакет сгущенного молока, чтобы хоть как-то подсластить этот горький вечер.

Конечно же за это время, OTP перестала работать и нужно брать заново. Да я бы и готов заплатить, но смысл? Я же уже все попробовал что можно.
На 4pda во время поисков я наткнулся на инструкцию где-то в 2 листа формата А4, там было подробно рассказано как стать индийским хакером за 3 часа без впн и запустить программу для прошивки OnePlus, бесплатно. По сути описан кряк, но кряк не простой, а очень сложный с настройкой 3-5 доп программ чтобы ваш пк думал что вы в Индии и нет, это не vpn.
Примерно в 00:00 я начал этим заниматься и уже ближе 03:00 я смог запустить программу и даже попытаться прошить.
Как думаете, каков был результат? Ну конечно же ошибка. Ну если официальная программа не смогла то какой кряк тогда, подумал я.
Но прошивки это безумие, ведь делать одни и те же действия и ожидать разный результат, это безумие. В 3 часа ночи можно побыть безумцем, перетыкаем кабель в Usb 3.0(символично, да?).

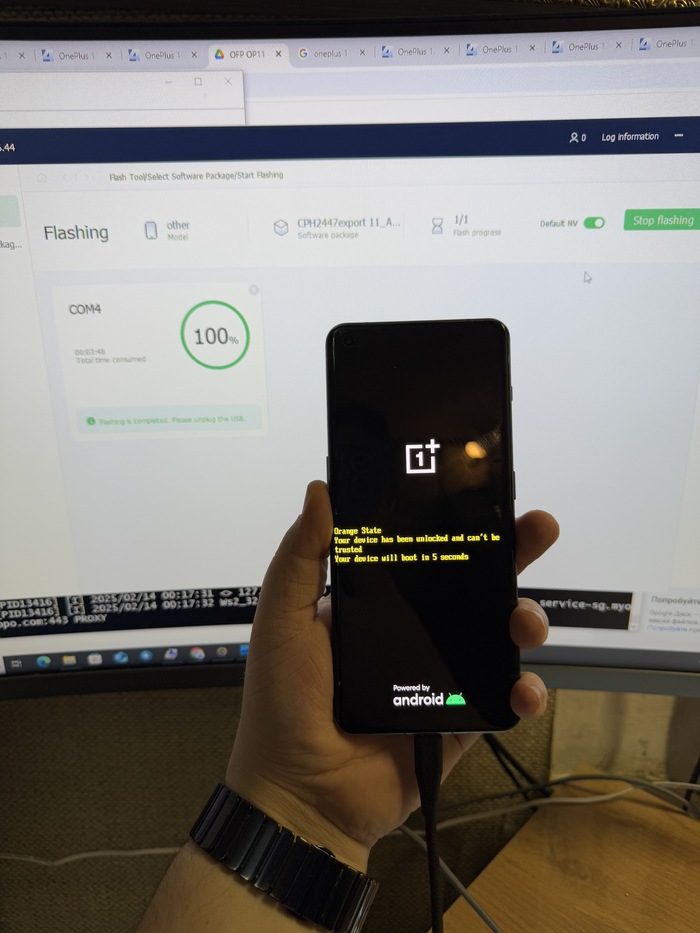

Запускаем еще раз процесс прошивки, скрещиваем пальцы, отпиваем немного сгущенки и ждем.
Когда в программе я увидел 4%, то вздохнул с облегчением, ведь больше 3% никогда не было.

Кирпич восстановлен и сразу прошит на Индию, так как для Oneplus 11, это лучшая прошивка.

Звоним владельцу и сообщаем всю эту историю и выдаем готовый телефон.


Мой телеграм канал где проходят голосовые трансляции

Сегодня коротко поведаю вам историю двух телефонов. Телефоны эти принадлежат моим подписчикам(до сих пор иногда испытываю шок, от количества людей в группе).

OnePlus 13 и нет, не очередная перекраска в глобу, тут чуть более интересно, но давайте по порядку. На OnePlus как ина любом другом BBK телефоне, есть региональная привязка. Это значит, если телефон попадает за пределы региона или в нем стоит симкарта другого региона, то он блокирует возможность звонков, с нелицеприятной надписью "Ваш телефон выехал за пределы Китая и бла бла".
Именно с это проблемой и обратился подписчик. Значит где-то посреди необъятной, сидит человек с такой проблемой, а значит виртуальный программист спешит на помощь.

Значит, нам нужно будет:
1) Включить отладку по Usb
2) Разблокировать загрузчик
3) Достать init_boot с 502 прошивки
4)Установить Magisk на телефон
5) Пропатчить init_boot через Magisk
6) Прошить init_boot, тем самым получив рут права
7) Установить модуль для region unlock
8) Перезагрузить телефон
9) Вводим код *#*#3932433284#*#*
10) Проверяем строчку "state" значение должно быть "0".
11) Удаляем все последствия Root, модулей, и закрываем бут по просьбе владельца.
12) Сообщаем о готовности и забираем свои кровные.

Сегодня день подписчиков видимо, так как одновременно мне написало 2 человека.

Значит, имеется вот такой запрос:
"Всем привет, нашёл группу на просторах Пикабу....может кто подскажет как быть. Xiaomi 11t после обновления на 14 андроид начала неистого высаживать батарею , на пол дня парой не хватает. Проблема, я так понял не у меня одного. Заменил батарею, ситуация не поменялась.
Решил откатить телефон на старую прошивку, и тут я для себя выяснил, что нужно ещё разблокировать загрузчик 🤦‍♂. И вот уже пару месяцев community говорит мне "попробуй завтра".
Это лечится или есть какие то решения ? Заранее спасибо."

Отвечаем сразу в лс, консультируем и договариваемся на сегодняшнее утро.
Так как трубка на мтк, при понижении нужно быть крайне осторожным, чтобы раздел "nv data" остался на месте.

Для этого нам понадобятся:
1) Инженерная прошивка
2) Прошивка на которую хотим понизиться
3) Unlock Tool будем использовать для всех манипуляций, так как устройство имеет полную поддержку.
4) Конечно же дрова
5)Конечно же libusb
6) Ну и конечно platform tools
Быстренько все распаковываем, вливаем инженерку, загружаем телефон, далее через фастбут понижаем прошивку на нужную. Проверяем загрузку устройства и имеи, по просьбе подписчика, был разблокирован загрузчик дополнительно и оставлен так.
Поможет ли это с "жором батареи" говорил ему, скажу и вам.
"Я не гарантирую что после прошивки проблема уйдет".

Вот такое насыщеное утро выдалось сегодня.
Фотки устройств прикрепил.
Кто сюда дочитал, молодец, я горжусь теми единицами, которые дочитывают все до конца.


Мой личный телеграм канал

Моя личная личка в тг
@sam_sebe_programist

Это заключительный пост из этой серии! Сегодня покажу, как отремонтировал шлейф, перепаял компоненты, отмыл корпуса и заменил кучу деталей. Ну и, конечно, подведу финансовые итоги всей этой истории.

Большая стирка

Когда я разбираю консоли для ремонта, их обязательно надо чистить. Иногда хватает спиртовой ватной палочки, но когда накапливается 2–5 грязных корпусов, проще разобрать их полностью, снять всю электронику и металлические части и устроить мыльную баню с зубной щеткой.

Как обычно, делаю длиннопост для Пикабу и видео для YouTube (там лучше видно процесс + есть таймлапсы). Буду рад вашим плюсам, комментариям и вопросам! Это реально даёт мотивацию продолжать разбирать, чинить и писать об этом.

Большая сборка

Теперь, когда корпуса чистые, пора собирать. Ставлю на место платы, провода и металлические части.

Самая частая проблема у DS Lite – деталь с шарниром. У каждой третьей консоли она треснута, из-за чего крышка не фиксируется и раскрывается на 180° вместо приятных 120°. Чтобы заменить её, нужно разобрать верхнюю часть консоли и аккуратно перенести на новую деталь дисплей, динамики, микрофон, антенну Wi-Fi и поворотный механизм.

Сложностей больше нет – всё собрал, всё работает.

Аналогичная процедура для белой консоли

Скучно? Повышаем градус

Во-первых, пришли три новых дисплея. Значит, пора перепаивать динамики со старых экранов. Это несложно.

Раз уж взял паяльник в руки, решил перепаять ещё пару повреждённых разъёмов:

• У одной платы отломился бегунок включателя,

• У другой сломалась пластиковая защёлка шлейфа нижнего дисплея.

Помимо динамиков, с новых дисплеев надо переклеить рамку и защитное стекло. Рамки бывают в цвет корпуса, можно купить новые, но я предпочитаю оригинал. Меняю только, если рамка совсем в хлам.

Пайка тут элементарная:

• Отпаиваю динамики со старого дисплея,

• Залуживаю 4 контактные площадки,

• Припаиваю динамики на новый дисплей (не забывая про полярность!).

Хреновый ракурс на верхний дисплей, на самом деле цвета на нём хорошие.

Ремонт шлейфа

Это было самое интересное. У DS Lite верхний шлейф постоянно скручивается, открываясь и закрываясь. Любые повреждения фатальны – он просто порвётся снова. Но нижний шлейф статичен, так что попробовать его починить смысл есть.

Главная проблема – зачистить дорожки без лишних срезов. Со скальпелем пришлось повозиться, но в итоге всё зачистил и залудил.

Теперь припаиваю пару тонких проводков-мостиков к обеим сторонам оборванных дорожек и аккуратно скальпелем срезаю лишнее.

Перед финальной изоляцией проверяю дисплей – работает ли?

Ремонт включателя

Здесь всё проще:

1. Беру донорскую плату с исправным включателем,

2. Перепаиваю его на рабочую плату, где рычажок отломан.

Финансовые итоги

В итоге удалось отремонтировать и продать 6 консолей из 8.

💰 Средняя цена продажи: 800 MXN (~4000 RUB).
📊 Чистый профит: +745 MXN (~3500 RUB).

Осталась последняя мятная консоль. Она рабочая, но... Тот самый предательский дисплей с АлиЭкспресса. На нём битые пиксели, из-за чего цена консоли упадёт. Но продавать можно – они не критично мешают игре.

Что дальше?

Всё, что осталось от ремонта 10 консолей, выглядит вот так.

Честно? Устал от DS Lite.
До этой серии я уже починил десяток, хочется двигаться дальше. И дальше – интересно!

🕹 В наличии:
✅ 4 Sega Game Gear (три обычных, одна лимитка KoF),
✅ Редкий Gameboy Light из Японии!

Наконец-то что-то новое! 🚀

Сегодня я расскажу о ремонте китайского флагмана, который узнает твое лицо даже после новогодних праздников. Honor Magic 6 Pro)

Мало кто в курсе, но у хоноров есть не только бюджетки из номерной серии за 30-50к, но и технологичные флагманы с ценником под 100-150к и называются они Honor Magic.

И магия их заключается в том, что в них завезли все, за что любят Huawei и при этом с гугл сервисами на борту, улучшенной батареей и камерой с искусственным интеллектом.

При этом флагманов этих наклепали уже целых 7 поколений, но в России данные вундервафли не продавались и очень даже зря, потому что это одни из немногих андроидов, в которых есть главная фишка айфонов - полноценный Face ID.

И в отличии от других андроид смартфонов, в которых есть разблокировка по лицу - в Honor Magic и Huawei Mate реально сканируется лицо, как на айфонах, с помощью инфракрасных точек, а не обычным фото с фронталки.

При этом в тех же Google Pixel раньше использовался Face ID. Например пиксель 4 и 4 XL были с полноценным сканером ик точек для распознавания лица. Но с того момента больше ни один андроид смартфон кроме хуавей и хонор не выходили с данной технологией, потому что все перешли на неудобные сканеры отпечатков пальцев.

Так что если нужна разблокировка по лицу - то берем либо айфон, либо хуавеи или хоноры.

Кстати я недавно был в Китае и заметил что у всех китайцев либо хуавеи, либо айфоны. Что делать с этой инфой - решайте сами)

Ну а мы вернемся к тому, ради чего здесь собрались)

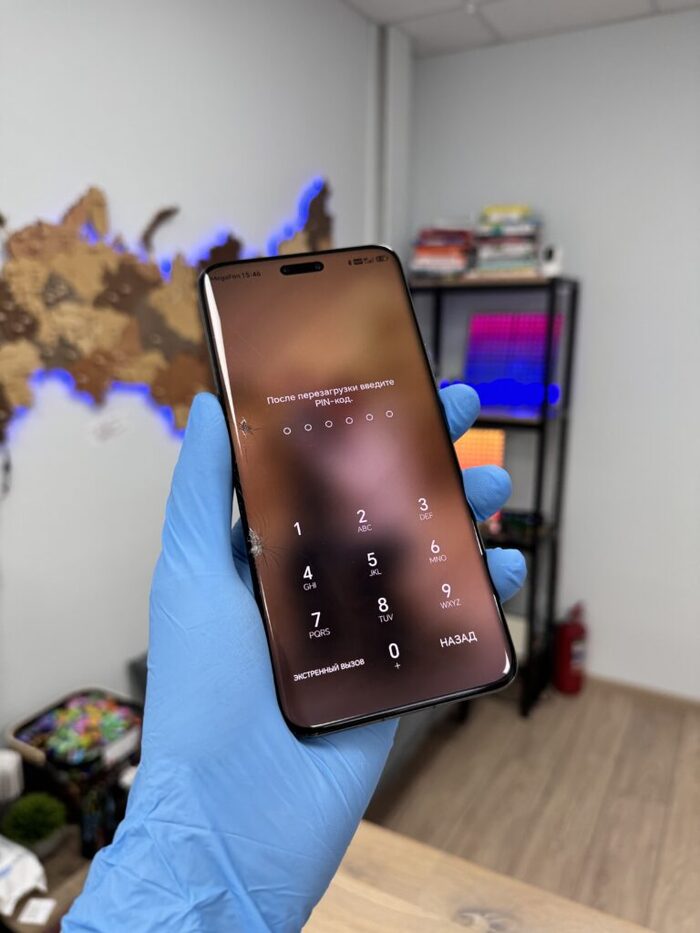

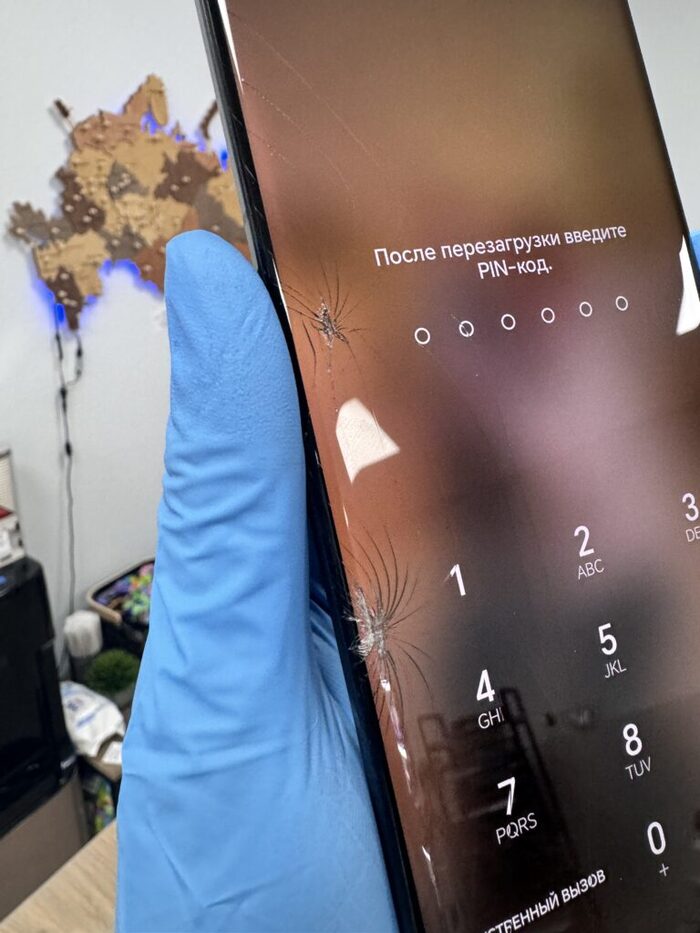

Знакомьтесь, Honor Magic 6 Pro который проиграл гравитации и с треском разбился аж в 2 местах)

Не спасло даже инновационное стекло HONOR NanoCrystal Shield)

Заменить дисплей на данную вундервафлю обойдется в 24900 вечнодеревянных славянских рупий)

Но нам менять дисплей не надо, потому что изображение показывает без пятен и полос, а значит можно попробовать восстановить экран почти в 3 раза дешевле, заменив на нем только стекло, чем мы и займемся)

Ну что ж, приступим)

Крышку как обычно приклеили на двухсторонний скотч с герметиком, так что без поллитра нагрева тут не разобраться.

Кладем телефон на 100 градусный сепаратор и с помощью тонкой пленки и изопропилового спирта отделяем проклейку с герметиком от корпуса.

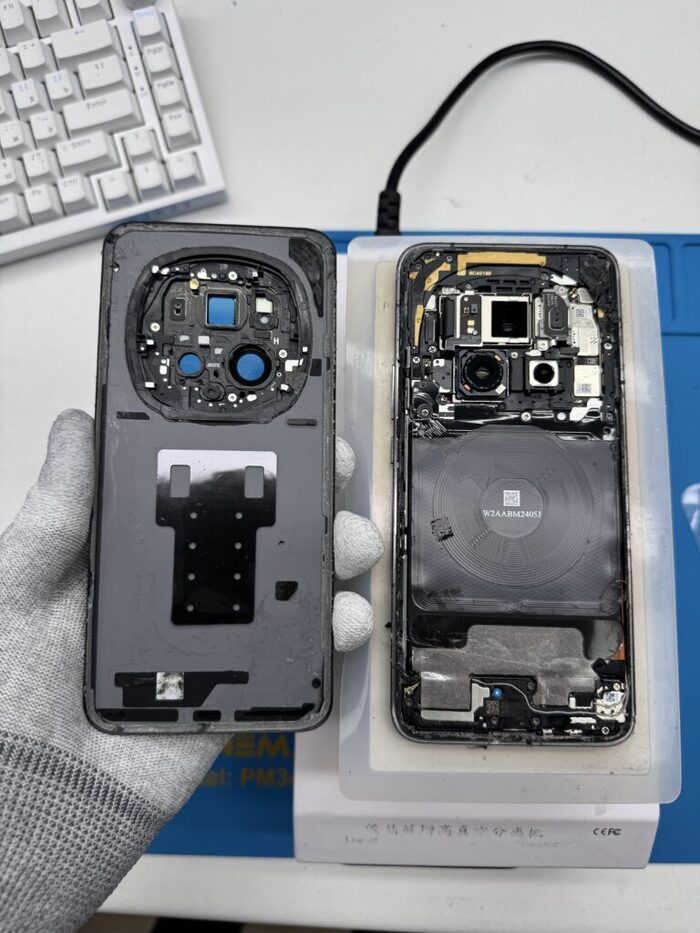

И снимаем заднюю крышку.

Заклеиваем объективы камер специальными стикерами, чтобы в них не попала пыль и разбираем телефон до голой рамы.

Далее закидываем дисплей в специальный ультрафиолетовый лазер, чтобы сжечь всю краску на дисплее и было проще срезать стекло.

Про этот супер дорогой лазер я даже делал целый пост у себя в блоге)

И срезаем разбитое стекло с матрицы с помощью нагрева и тонкой струны.

Далее чистим матрицу от оптического клея при помощи изопропилового спирта и меламиновой губки.

И отделяем проклейку на матрице от рамки.

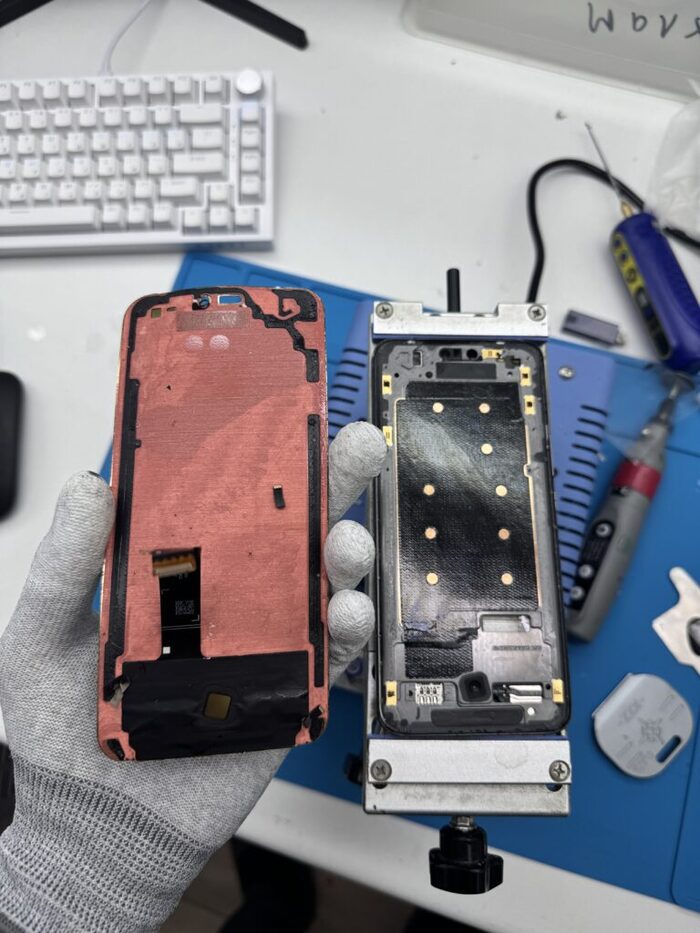

Выклеиваем матрицу из корпуса.

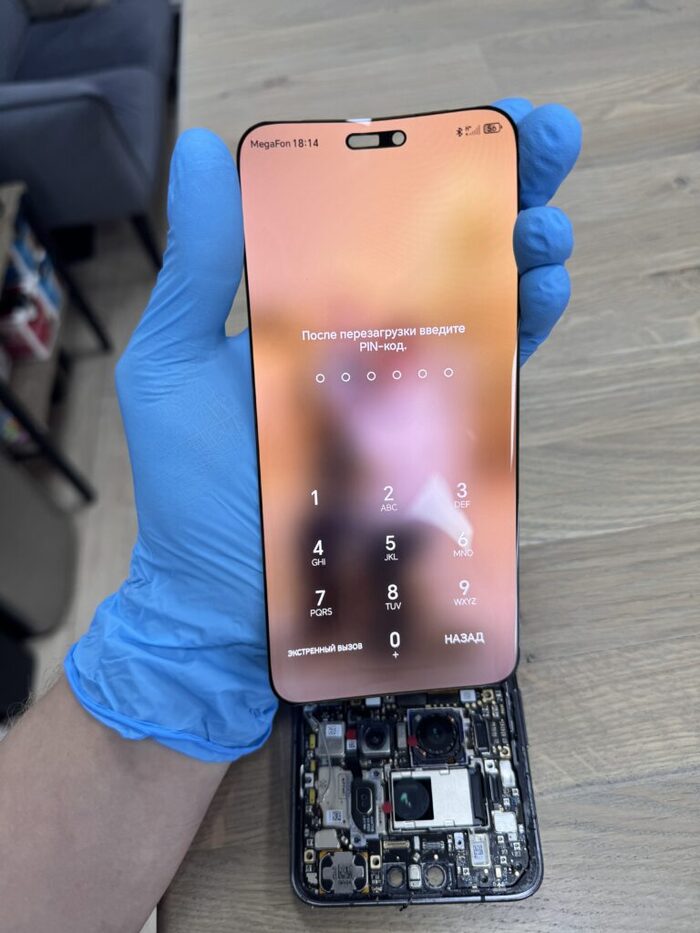

И проверяем что матрица полностью работает и не ушла к праотцам от таких телодвижений)

Матрица мягкая, поэтому без стекла её просто сворачивает в рулон. Даже видно по неровностям где было стекло разбито)

Далее перемещаем матрицу для склейки с новым стеклом в антипылевую комнату. Можно заценить насколько матрица тонкая)

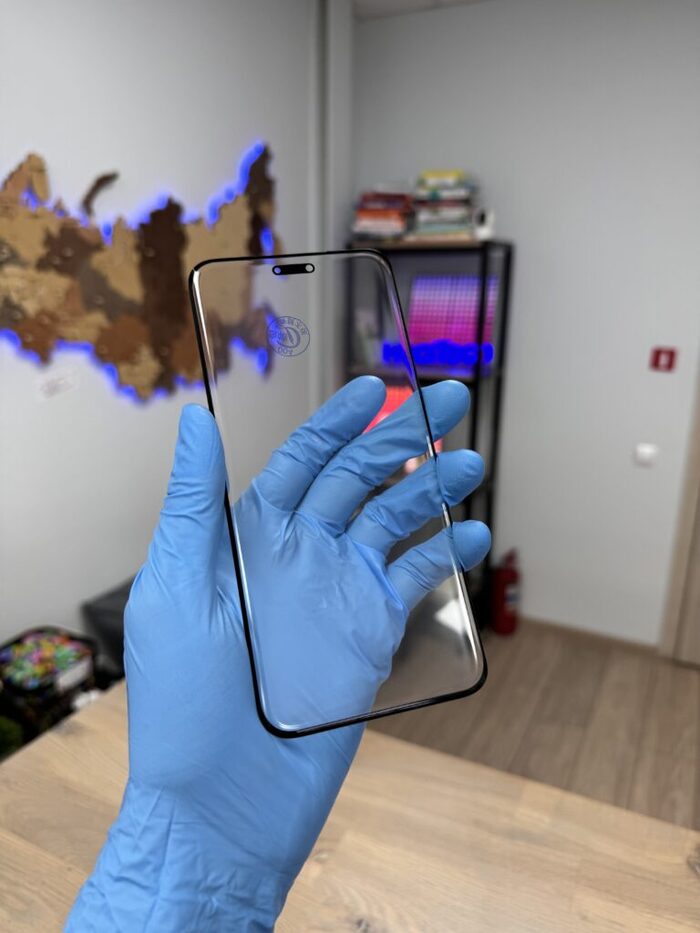

И достаем новое стекло с новой оптической пленкой для замены.

Натираем матрицу до блеска самой быстрой рукой на диком западе, замазываем все царапинки жидким силиконом, центруем вручную матрицу с новым стеклом и закидываем это все склеиваться в вакуумный пресс.

И достаем готовый дисплей без единой пылинки)

Как видим нужно всего ничего: каких то пара миллионов на оборудование и руки из плеч)

Проверяем экран после склейки.

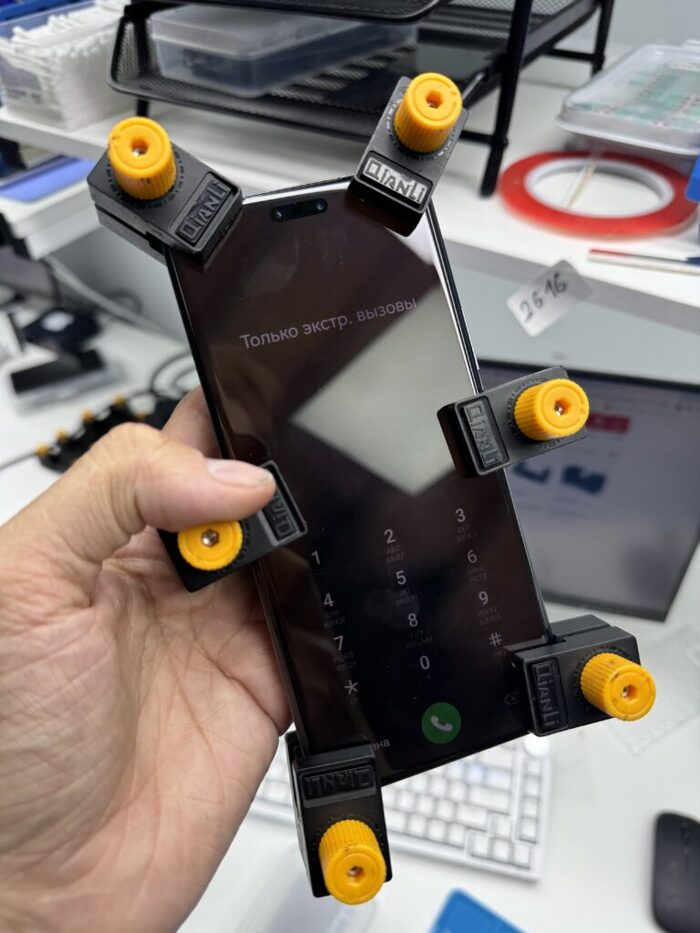

Наносим на рамку и крышку дорогущий термоклей, собираем телефон в обратном порядке и закидываем весь этот технологический кирпич в морозилку на 10 минут, чтобы клей схватился.

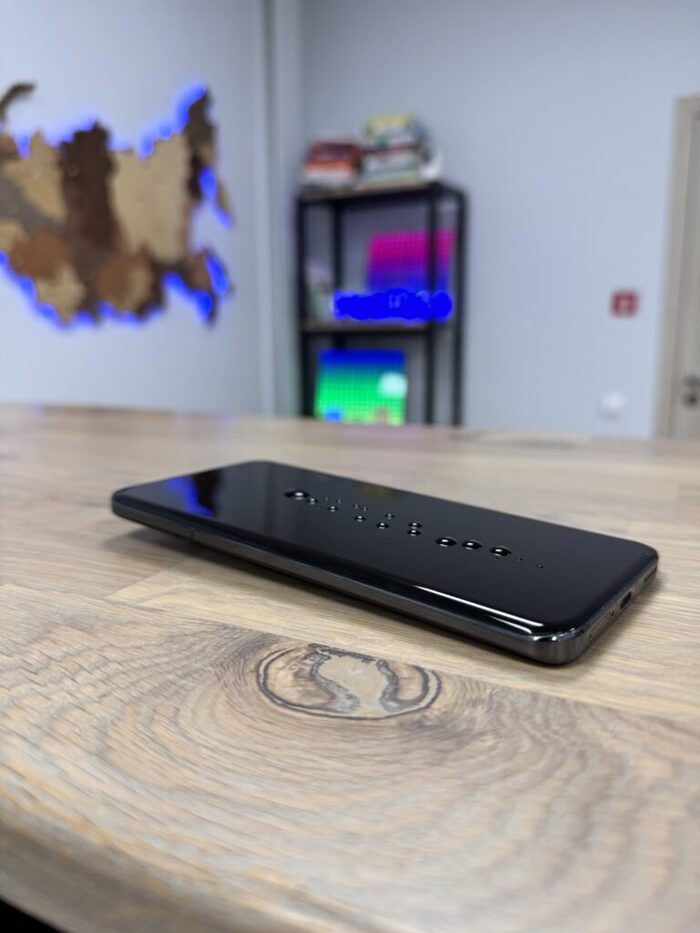

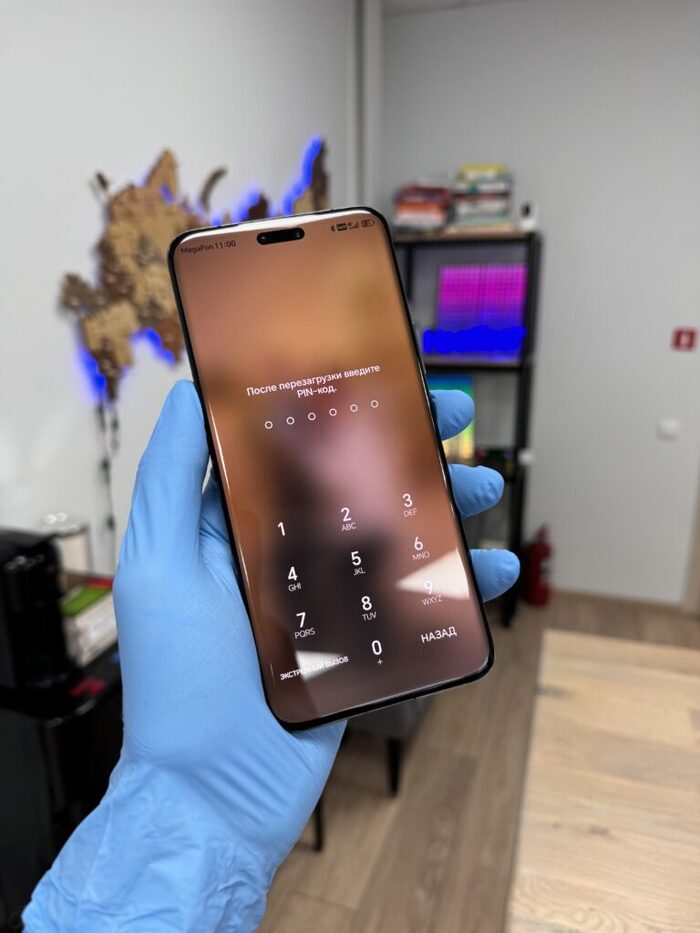

И достаем готовый телефон)

Кайф, как будто и не разбивали)

Ну и олеофобное покрытие проверим на новом стекле, куда же без него)

Замена стекла вышла в 9900р, вместо замены дисплея за 24900р, а клиент сэкономил 15к на ремонте. Такие дела)

А я пошёл дальше починять примусы)

Всем удачных ремонтов!

г. Санкт-Петербург

Все цены на ремонт есть на сайте.

Плюс есть бесплатная доставка по всей России от 5000р заказа.

А так же скидки на первый ремонт — 3%, на второй — 5%.

Дальше, чем больше ремонтов, тем больше скидка! До 20%

А сам ремонт можно спокойно оплатить в рассрочку через Яндекс Сплит без процентов на 4-6 месяцев)

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Канал в телеграм с новостями

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

Как устроены Amoled и OLED матрицы

Как устроены TFT и IPS матрицы

Как гниют самсунги

Как гниют китайцы

А так же приглашаю всех желающих в комменты для совместного веселья)

Ну а тем, кто напишет, что пост реклама - пришлю мемы с Антоном Лапенко)

На ssd стояла виндовс 8.1 . Решил переустановить.копирует до 80 процентов и выскакивает ошибка.подкинул hdd с разъемом sata -- установилось норм.подумал диск ssd проблемный. вставил в левый ноут -- нормально стала винда и работает.в чем прикол ?

Добрый.

Сегодня на ремонт принесли резко обесценившиеся дрова от эпол:

Почему резко?

Да всё просто - резко затормозили яблоком на камушки)

Итог торможения:

Сдохла широкоуголка - камера пишет "неизвестная деталь":

Сдохла фронталка и немного зацвёл дисплей:

Всего-то рублей на 120000 кончился))

С дисплеем понятно. Дорого и можно смириться, но остальное нет - телефон куплен только для фотокарточек, так как работают в салоне красоты и надо хорошо)

Тут задача простая - разобрал через задок:

И заменил блок камер целиком.

Взял для начала 20 тысяч.

Пока что сделал с уведомлением о замене и без привязки, далее расскажу почему.

Это первый этап ремонта, ибо телефон нужен для работы. Отдал поюзать пару дней.

С фронталкой будет немного поинтереснее, так как она находится в одной сборке с dot и ir самерой

Я не буду делать её привязку, ибо заказ уже от другого поставщика и я хз откуда он её спиздил и вдруг заблочена, а так как привязки face id работают через очко Тима, то рисковать его потерей не буду. Не очка, а фейса))

Как многие не знают, начиная с iphone 14 фронталка имеет автофокус и заменить её просто перекинув другую не выйдет. Телефон нужно обязательно прошивать, а тут как раз ещё не обновлялись и запчасти прописывать низя, поэтому после окончательного ремонта привяжу основную камеру.

Снова взрываю задник и достаю сборку:

Выпиливаю нерабочую и пихаю рабочую:

Запаиваю корпус:

Далее прошиваю без потери данных и вот теперь хорошо.

Так как iOS стала последней, то привязываю основную камеру через сервисный режим:

После 10 минутной калибровки в настройках появятся сведения о заменённых деталях:

А по фронталке ошибок.нет)

Хоть гарантия до конца этого года, но она в этом случае не работает.

Механика - потеря официальной гарантии, хотя трубушка куплена в Дубаях и по факту её нет.

За фронталку взял ещё 15 тысяч.

Итого падение вышло всего в 35 тысяч)

Видос этого ремонта соберу чуть позже и выложу на ютубчик и в тележку.

Ломайте ещё, а если что:

Задать вопрос по ремонту только телефонов или планшетов можно мне в личную тачку

t.me/rfon_bot

Китайское из списка:

techo

infinix

Sony

blackberry

Nokia

Lenovo

Motorolla

А так же любой планшет от ноунейминговых компаний в ремонт больше НЕ БЕРУ.

Остальное, не входящее в этот список - велком.

Ноуты, видеокарты, часы и наушники не делаю!

Переклейкой и полировкой стекла не занимаюсь!

Канал с анонсом таких постов и прочими радостями тут:

https://t.me/rfonservice

Глючный ютуб с видеокарточками моих ремонтов тут:

https://www.youtube.com/@Rfon

А по сверхважным вопросам зовите меня тут по призыву @R.Fon

Увидимся))0
