Привет, читателю!
Сразу небольшой спойлер к посту:

Достаточно часто (что уж таить, судя по базе, в 30% случаев) к нам на ремонт поступают ноутбуки после других сервис центров. Самый "любимый" нами сервис, естественно, это "педант". Находится у каждого дома в Москве, не имеет ни одного мастера по ремонту, зато отлично зарабатывает на диагностике (ведь в случае отказа от ремонта вы обязаны им выплатить 2000/5000/10000 рублей, в зависимости от наглости), модульных и "простых" ремонтах. А чаще всего - после такой диагностики ещё и приводят ноутбук в более печальное состояние, чем было изначально.

Данный ноутбук побывал уже у 2 "специалистов", после чего на нем был почти поставлен крест, ведь диагноз "трещина материнской платы" и "неисправность процессора" - достаточно серьёзны.

Мы никогда не советуем включать ноутбук, если он уже был где-то в ремонте и его не смогли починить. Так что пришло время разобрать ноутбук:

Но предыдущий сервис не просто так старался, а оставил следы:

Что ж.... Придется исправлять проблемы по мере их поступления. Поэтому ставим флешку на место, надеясь, что родной биос зашили обратно. Делаем все необходимые замеры, оттираем плату и проверяем то, что смущает больше всего - пайку процессора. Ведь, как помним, из этого поста - у леново используется очень "суровый" заводской компаунд, который залезает под все чипы. А, учитывая, что под процессором куча флюса - его неплохо так грели и, вполне вероятно, что-то да повредили. Да, пайка процессора выглядит ужасно, как и сам процессор. Но ноутбук можно попробовать запустить в таком состоянии. Вот только ноутбук никак не реагирует на кнопку, а процессор не выдает генерацию на один из кварцев

*Тут должна была быть фотка кварца, но её нет*

На этом моменте согласовываем с клиентом стоимость ремонта в 2 сценариях - в случае, если предыдущая мастерская, всё-таки, добилась своей цели и убила процессор (по цене 15 тысяч новый процессор + 17 тысяч за его установку и исправление всех сюрпризов с обслуживанием и гарантией в 6 месяцев). Но сами надеемся на более простой вариант - реболл процессора с устранением всех остальных неполадок (снятие и установка обратно, 25 тысяч по цене).

Но ещё одна особенность - оторванная снизу дорожка, которую достаточно легко поправить на самой плате:

Давайте посмотрим, за что отвечает данный контакт на процессоре, возможно, он не так важен для корректной работы:

А вот процессору, при снятии, повезло гораздо меньше:

Контакт спрятался от нас в 3-4 слое процессора. Однако, неприятное событие, но что поделать:

Получая следующий результат:

После этого возвращаем процессор на плату и сталкиваемся с очередной неприятностью - у ноутбуков леново компаунд находится и под видеочипом с памятью. Поскольку плата уже подвергалась серьезному нагреву - ему тоже поплохело, поэтому пришлось снять и ГПУ с памятью:

И, наконец, вернув все законные части на место, можно попробовать запустить ноутбук:

Поэтому пришло время собрать ноутбук на новые термоинтерфейсы для длительных тестов:

Ноутбук прогнали в длительных тестах:

Заявленная неисправность устранена, все тесты ноутбук проходит.

Также проверили, что работают:

Динамики, сеть и сигнал сети, зарядку аккумулятора и работу от сети/аккумулятора, клавиатуру и ее подсветку, тачпад, веб-камеру, микрофон, работу под нагрузкой, порты USB 3.0, USB 2.0, Type-c - никаких нареканий по их работоспособности не обнаружили.

А значит сообщаем счастливой хозяйке, что ноутбук будет работать, предоставив фотоотчёт по такой интересной и редкой неисправности!

На это всё! Большое спасибо за прочтение, буду рад ответить на любые вопросы касательно компьютеров в комментариях.

По вопросам ремонта можно обратиться ко мне в Телеграм — @Bisenen.

А для бесплатной помощи по любому вопросу десктопного железа — в мою группу тг.

Принесли сегодня Poco C65. Нет, не телефон — грустный кирпич, который после «самостоятельных манипуляций» ( попыток прошить его через «гугл-шаманство») потерял:
— IMEI — как будто его вычеркнули из телефонной книги жизни;
— Модуль связи — теперь он не звонит, даже если кричать в динамик;
— И, судя по всему, веру в человечество.

Спасательная операция:
1️⃣ Открываем DFT Tool. Это как вызвать экзорциста, но для телефонов. Выбираем модель «Gale» — звучит, как имя кота, который уже трижды перепрошивал ваш роутер.
2️⃣ Генерируем случайный IMEI. Типа, даём телефону новую личность. «Теперь ты — Хуан. Живи в Барселоне, люби сангрию и не задавай вопросов».
3️⃣ Жмём Repair IMEI. Ждём. Дольше, чем загрузка Windows 98 на Pentium III.
4️⃣ Подключаем в режиме Preloader. Телефон сейчас как пациент под седативными — «я ничего не чувствую, но верю, что вы всё исправите».
5️⃣ Жмём Patch NV Data.
6️⃣ Готово! Телефон ожил. IMEI — есть. Связь — работает. Владелец — уже пишет в чат: «А можно теперь iOS поставить?».

Закрываем DFT Tool и идём в CS2. Потому что после таких квестов хочется только одного — стрелять в виртуальных врагов, а не объяснять, почему «Mi Unlock ждёт 168 часов и почему это уже давно не работает».


Мой телеграм канал

Данный рассказ будет про ремонт бойлера, а именно восстановление "сухого" тэна. Причиной к вскрытию было увеличение времени нагрева водички. Как показало вскрытие, пациент умер от вскрытия умер от образовавшейся 3х-летней накипи.
Если быть точнее, то был локальный перегрев спирали.

Не было б этого рассказа, если бы не стоимость нового аналогичного ТЭНа в сумму 6-7тыс рублей под заказ. У него две отдельных спирали по 1,2кВт каждая.
Аналогичный вариант, но "более толстый" стоит дешевле, но туда попросту не влазит (как пример).

Или подобный моему, но с одной спиралью на 2.4кВт и стоимостью 5,3тыс.руб.

Первым делом были сняты характеристики родной спирали и поход на рынок.
Спираль была:
- сопротивлением 45 Ом (измерение по рабочей)
- внешний диаметр 4,5мм (толще нельзя, так как не влезет в пазы керамики)
- длина 1,8м в растянутом состоянии (4 раза по 45см) (это важный момент момент)
- диаметр прутка 0,3мм (просто для информации)

Найти спираль по мощности и длине не проблема, проблема в толщине навивки. Как оказалось, по данным характеристикам, внешний диаметр 5мм. Мне это не подходило, так как он не влезет в паз.

Поиски привели к успеху, когда попалась заинтересованная в продаже продавец. На стол были выложены все спиральки в наличии, самый подходящий вариант оказался из Челябинска (но это не точно).
Были также "итальянские" спирали для проф тэнов, но они не проходили по размеру в цену 600р штука..

Да, она бОльшей мощности, да толще диаметр прутка, но внешний как раз.
Продавцы отговаривали от такой затеи, так как "там крутая спираль и обычная долго не проходит...", но мы ЭКОНОМИМ и нас это не останавливает.

Кладем пациента на стол и первым делом откручиваем гайку с центрального прутка (он держит всю конструкцию) и вынимаем. С этого момент нужно быть осторожными, так как можно порвать вторую спираль. Керамические части НЕ крутить относительно друг друга, так как они вставлены шип-паз друг в дружку и легко ломаются (я проверила, вам не советую).
Далее достается нерабочая спираль и делаются фото как они были закреплены (последовательность гайки/шайбочки).

Открученные детали поближе.

При разборке обратите внимание как сделаны/скручены концы спирали, которые прикручиваются гайками к контактам и их длину.

Подготовка спирали по длине, кончику и изгибам.

Как делается кончик для подключения.

Затем скручиваем проскогубцами или что будет под руками.

Самое интересное было дальше. Нужно аккуратно всунуть всю эту спираль и постараться не помять её. Более важным было не порвать еще рабочую :) Для понимания последовательности сделала рисуночек.

В керамическом блоке есть 8 пазов - по 4 паза на каждую спиральку. Важно начать правильно процедуру, чтоб не переделывать. Напротив 1 и 4 паза есть отверстия для выхода кончиков спирали к контактам.
Находим серединку новой спирали (это уже сделано на этапе подготовки спирали) и начинаем продевать в паз 3 отрезок 3 и отрезок 4.

Стрелочкой у меня обозначено отверстие для выхода кончика наружу (к контакту). Процесс небыстрый, главное не торопится. Спираль то и дело застревает между керамических блоков, но ласка и встряска её проталкивают по верному пути.

Когда отрезок 3 полностью в своем пазу, то вставляем отрезок 4 в паз 4 и вытягиваем наружу к контакту.

Так как спираль немного меньше, её пришлось немного растянуть, вышло некрасиво :(

После этого протягиваем в паз 2 отрезок 1 и 2. Затем в паз 1 отрезок 1 и кончик вытягиваем наружу. Так выглядит кончик отрезка 1.

Я старалась сделать спираль максимально равномерно, но получилось как получилось.

После этого обратная сборка и тесты. Забегая наперёд скажу, что после ремонта прошло 4 месяца и пока что она работает исправно.

Да, нужны выводы...
- Каждый год чистить бойлер от накипи и менять Магниевый анод по необходимости
- стоимость новой спирали 250 рублей
- стоимость проезда и вкусного пирожочка на остановке 120 рублей
- потраченное время пол дня
- получен опыт
- возможно кому-то поможет

С Уважением, Вероника NIkoTeen4ik.

Сегодня я расскажу как я начал ремонтировать ZTE. А так же о замене стекла на их главном флагмане ZTE Nubia Z60 Ultra)

Но для начала как всегда контекст)

Лично я всегда думал что у ZTE есть только бюджетки из линейки Blade, которые покупают детям чтобы было не жалко разбить.

Но оказалось, что у ZTE полно интересных трубок за 100к вечнодеревянных славянских рупий из премиум сегмента, куча патентов, коллабы с дизайнерами и свои центры разработки с чего я лично сильно прифигел.

А еще я прифигел с того что ZTE существует еще с 1985 года и изначально занималась обеспечением армии и обслуживанием внутреннего рынка мелкой бытовой электроники Китая.

Так что я решил обратить внимание на самые интересные из их разработок.

На данный момент у ZTE есть несколько линеек:

Nubia - Премиум флагманы

Red Magic - Игровые трубки

Axon - среднебюджетки

Blade - бюджетки

И если последние 2 стоят как пара школьных завтраков и в них нет ничего интересного, то первые 2 вызывают неподдельный интерес и желание узнать что же китайцы туда накидали что вышло почти 100к за трубу.

Это мы как раз и узнаем на примере нашего сегодняшнего пациента.

Знакомьтесь ZTE Nubia Z60 Ultra, который жестко проиграл гравитации и разбился сразу в 2 местах)

Внимательные сразу спросят, а где фронталка?

А она под экраном. Почему тогда нет выреза? Потому что он на самом деле есть.

Как это так фронталка есть, а выреза нет? А вот дальше смотрите, там все покажу)

Заменить дисплей на данную вундервафлю обойдется в 24900р.

Но у нас нет ни пятен ни полос, а значит матрица живая и можно попробовать заменить только стекло и сэкономить клиенту очень много денег. Этим и займемся)

Для начала закидываем высокотехнологический кирпич на 100 градусный сепаратор и отделяем проклейку на крышке с помощью изопропилового спирта и тонкой пленки.

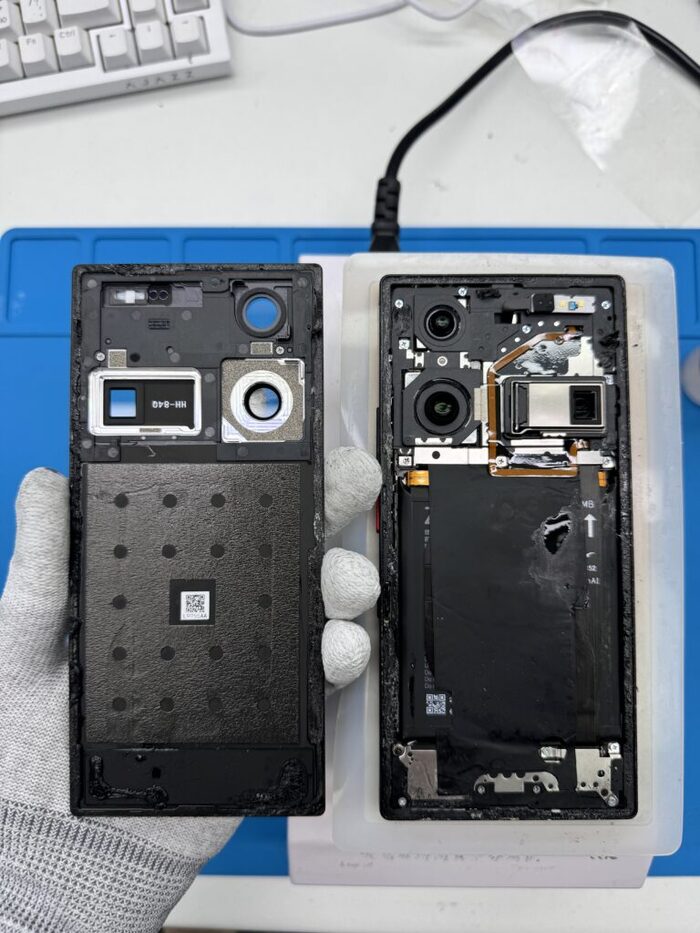

Снимаем заднюю крышку.

Заклеиваем специальными стикерами базуку из камер и разбираем телефон до голой рамы.

Даже непривычно видеть аккумулятор не на быстросъемном стикере, как в самсунг или сяоми, уже отвык по старинке акб снимать)

Внимательные читатели заметили что фронталка есть при разборке и даже вырез под неё есть, как же тогда её не видно на включенном дисплее? А вот дальше читайте, там и узнаете)

Теперь закидываем дисплей в раме в ультрафиолетовый лазер за 300к , чтобы было проще срезать разбитое стекло.

Если кому интересно, про этот чудо лазер у меня есть даже целый пост)

Дале закидываем дисплей на сепаратор и срезаем струной разбитое стекло.

Чистим матрицу от старого оптического клея с помощью машинки, изопропилового спирта и меламиновой губки.

Затем отделяем проклейку на рамке с помощью изопропилового спирта и тонкой пленки.

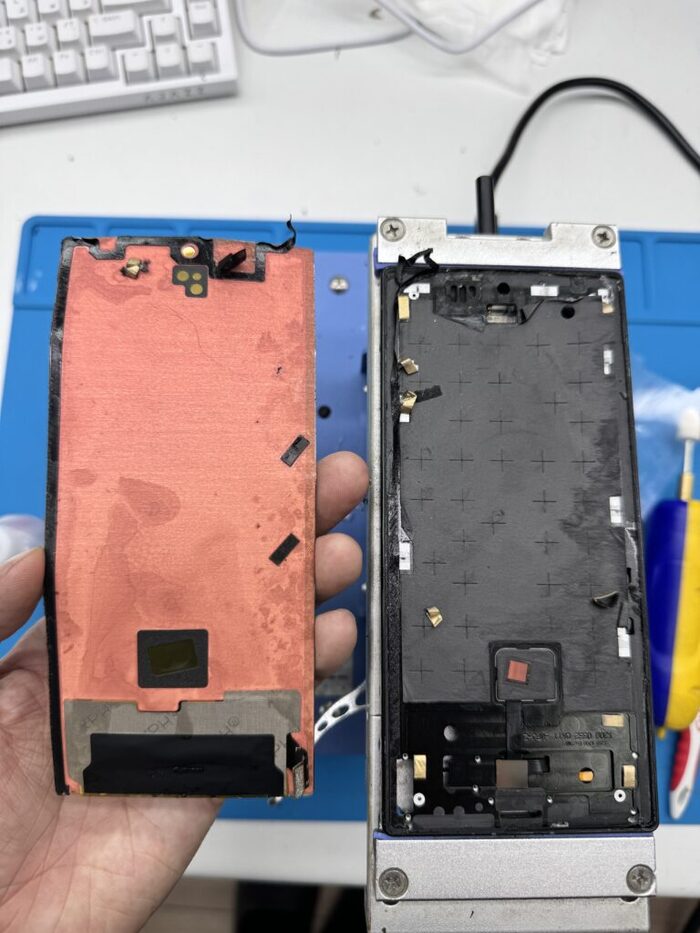

И выклеиваем матрицу из рамки.

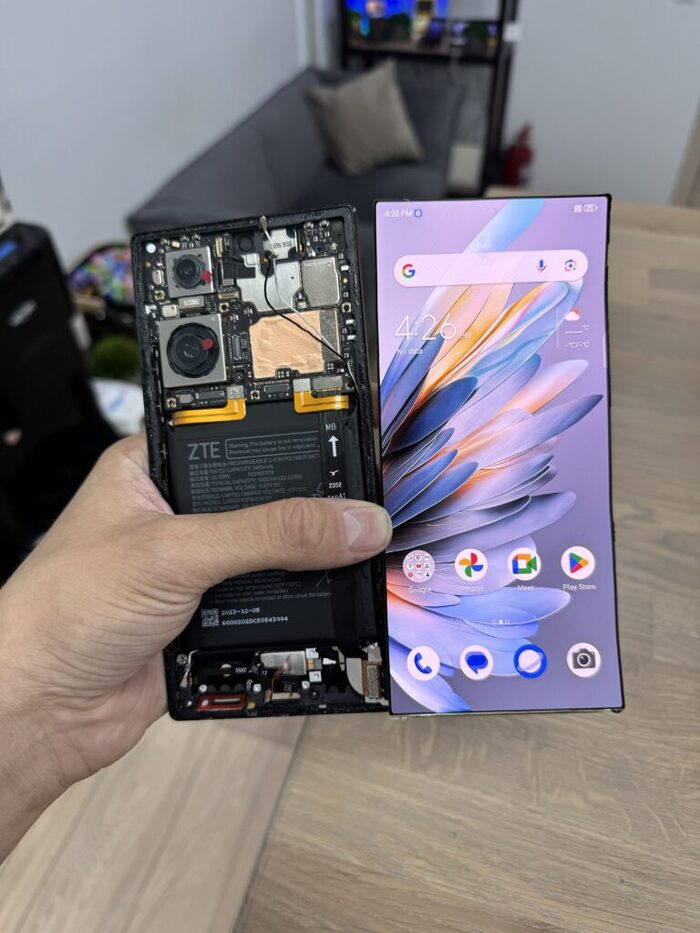

Проверяем что матрица не отъехала в вальгалу от таких телодвижений)

И перемещаем её для склейки в антипылевую комнату.

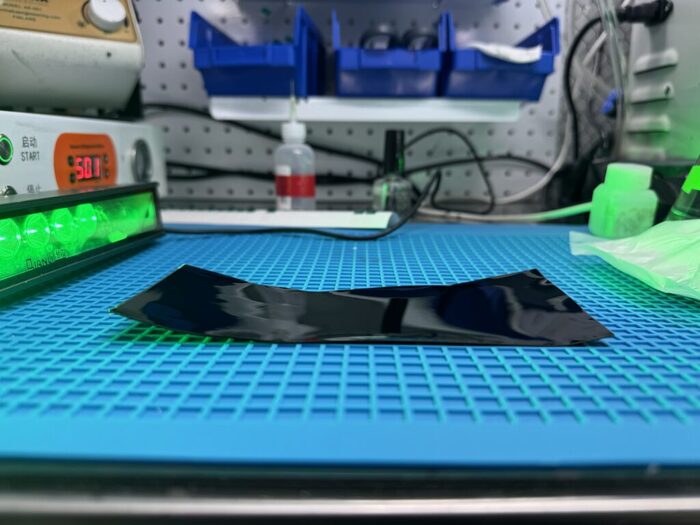

Матрица настолько тонкая, что без стекла её просто сворачивает)

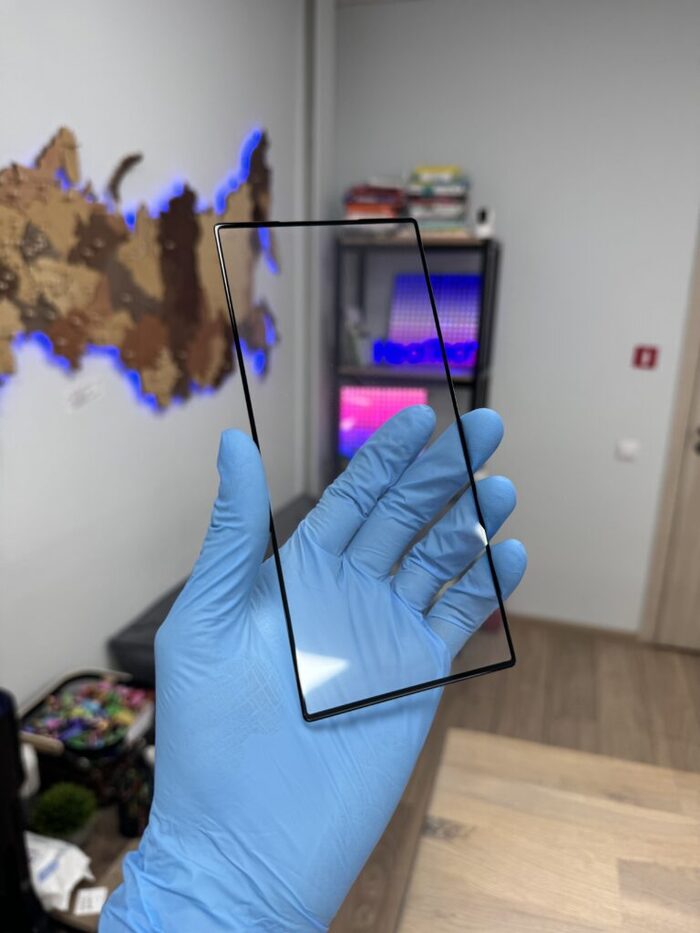

Достаем новое стекло для замены.

Натираем матрицу до блеска как у кота, замазываем все царапинки жидким силиконом, центруем матрицу с новым стеклом и отправляем это все дело склеиваться в вакуумный пресс)

И достаем готовый дисплей без единой пылинки под стеклом)

Стоп, а как это дырки под фронталку и датчики вдруг стало видно?

А их было видно с самого начала)

Что это за магия вне хогвартса?

А все очень просто, ZTE решили тупо не делать сквозной вырез в матрице и в месте фронталки обрезать медную подложку, поэтому фронталка снимает напрямую через всю матрицу и поляризационный слой вместе со стеклом.

А так как внутри телефона темно, то и дырок под датчики и фронталку не видно. Тут такой же принцип как и с сканером отпечатка под экраном. Вы его не видите, а он ваш палец видит. Такие дела)

В конце поста увидите как эта фронталка снимает)

А мы собираем китайскую вундервафлю отбратно, предварительно восстановим проклейку матрицы и нанесем на рамку тонким слоем дорогущий термоклей.

И закидываем весь этот технологический кирпич в морозилку на 10 минут.

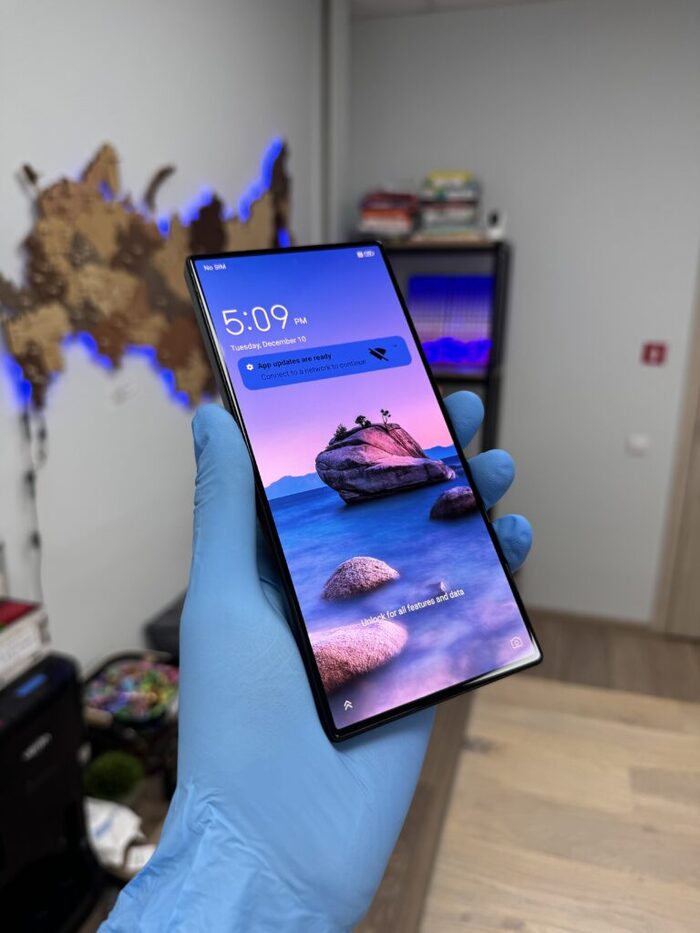

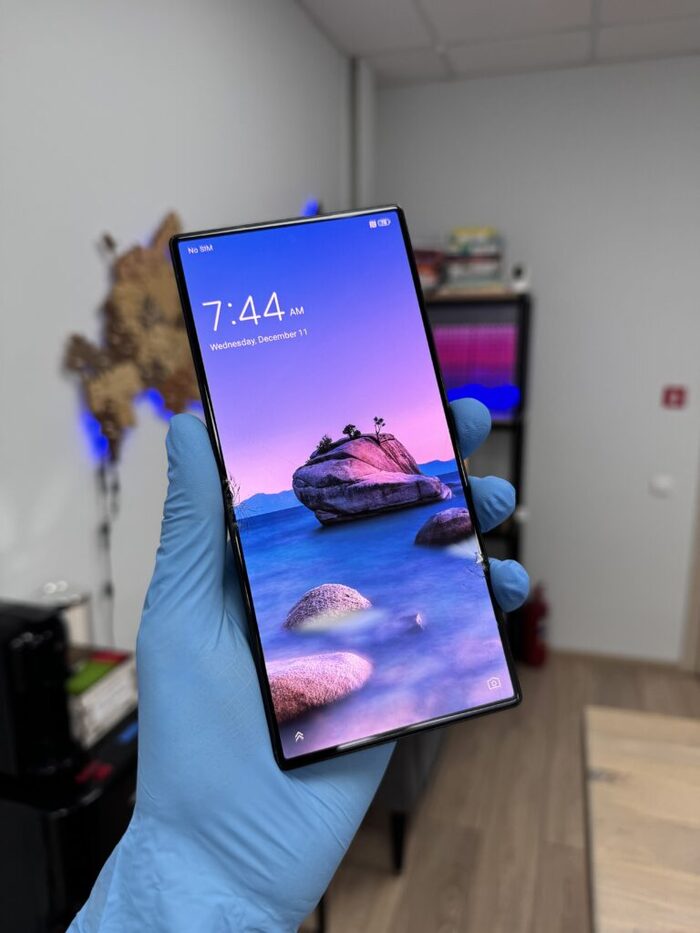

И достаем готовый телефон)

Кайф, как будто и не разбивали)

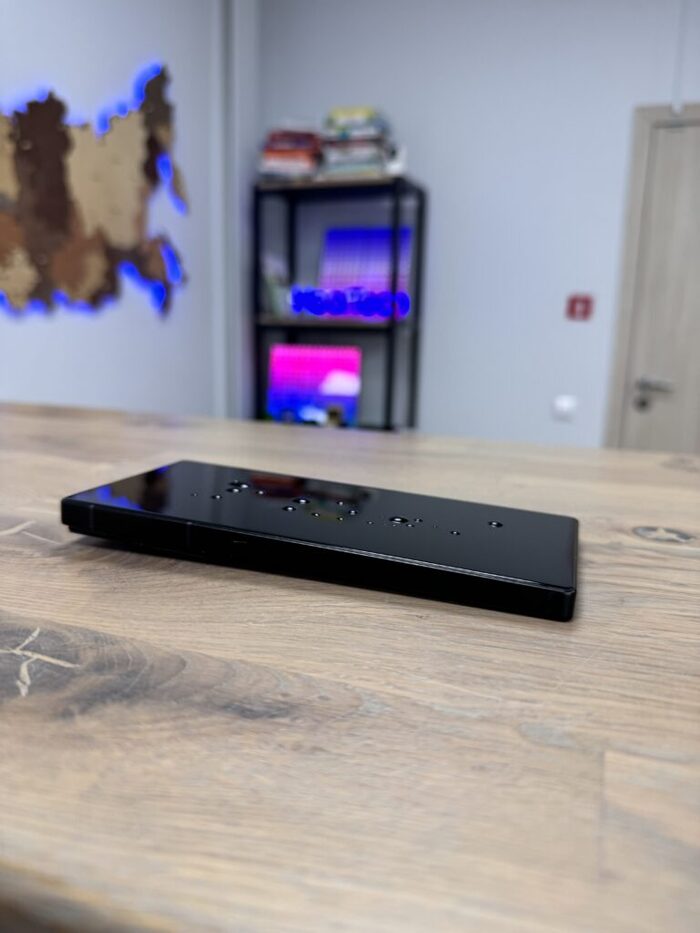

Ну и олеофобное покрытие проверим, куда же без него)

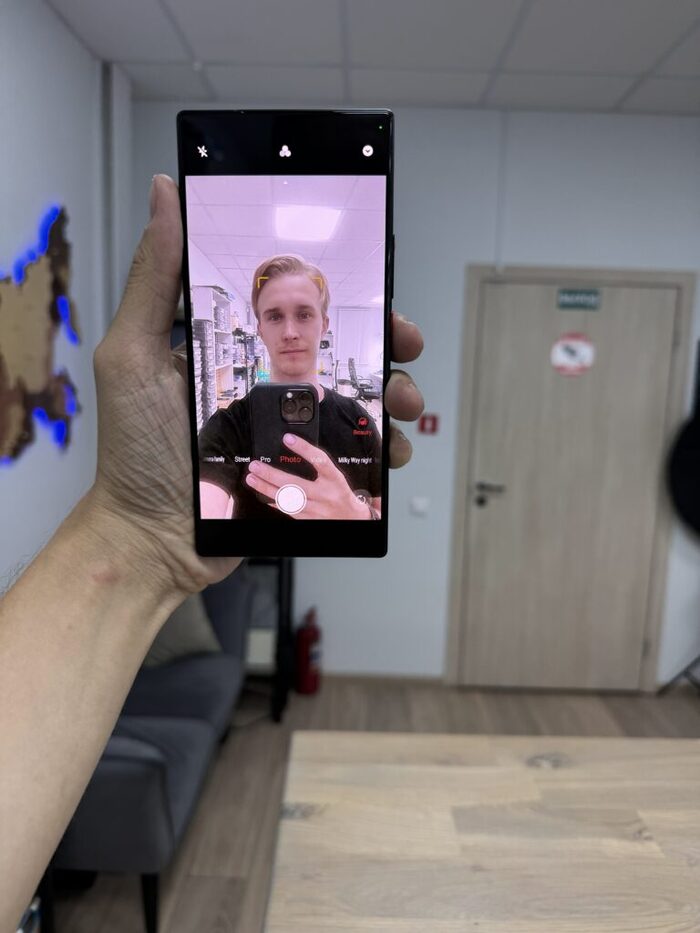

А вот как снимает фронталка, оцените сами)

Замена стекла вышла в 9900р, вместо замены дисплея за 24900р.

Клиент сэкономил 15к на ремонте. Такие дела)

А я пошёл дальше починять примусы)

Всем удачных ремонтов!

г. Санкт-Петербург

Все цены на ремонт есть на сайте.

Плюс есть бесплатная доставка по всей России от 5000р заказа.

А так же скидки на первый ремонт — 3%, на второй — 5%.

Дальше, чем больше ремонтов, тем больше скидка! До 20%

А сам ремонт можно спокойно оплатить в рассрочку через Яндекс Сплит без процентов на 4-6 месяцев)

Я ВКонтакте

Я в Телеграме

Я в Ютубе

Канал в телеграм с новостями

Интересные посты (Осторожно! Много букв):

Как восстановить олеофобное покрытие на своем телефоне?

Насколько прочное стекло используют в мобильных телефонах?

На чем держится влагозащита IP67? На примере Iphone 8

Аккумуляторы в телефонах и с чем их едят

Как устроены Amoled и OLED матрицы

Как устроены TFT и IPS матрицы

Как гниют самсунги

Как гниют китайцы

Ну а тем, кто напишет, что пост реклама - пришлю мемы с Котами)

Всем привет, все уже наверное слышали что такое "отрицательный рост",сегодня добавим в новояз ещё одно выражение, назовем его " Отрицательная экономия", как обычно все начинается с идеи сэкономить деньги на установке магнитолы, но не у всех правда получается.
Иногда этим страдают сами клиенты (что на мой взгляд простительно) , но хуже когда это делают нерадивые автоэлектрики, которые ориентируются в своей работе только на расцветку проводов, что часто приводит к "летальным " последствиям для техники.
Продемонстрирую один из примеров :магнитола Tpro2 при подключении что-то щелкнуло и кино пропало.

И ещё хочу в данном посте наглядно показать почему нормальная диагностика не может быть бесплатной, у меня диагностика стоит 1000р и входит в стоимость при ремонте (т.е отдельно не оплачивается).
При питании от ЛБП плата потребляет 0.7 А висит несколько секунд и уходит в перезагруз.
Что сразу говорит о том, что есть К. З в вторичных цепях питания, т. е на андроид плате уже после основного КП.
Первое К.З нахожу сразу, источник 4.2 В, кондеры "звенят" и на входе и на выходе.

Убираем его с платы и идем дальше.
Нахожу заниженное сопротивление по линиям питания процессора 0.9 , 1.2В .
Снимаю основной контроллер питания андроид платы UMP510. Сняв его сопротивления приходят в норму, поэтому не ожидав, что могут быть ещё какие то проблемы сразу устанавливаю два новых контроллера на плату и в надежде, что сейчас все будет работать пытаюсь включать плату... Но к сожалению не взлетело.. При этом потребление с блока стало в районе 0.4-0.5 А и даже процессор начинал разогреваться, но потом происходил перезагруз без старта андроид платы. При этом все напряжения поднимались. Тут остаётся несколько вариантов дохлые память или процессор. Но обычно при неисправности процессора можно найти к. з в его обвязке, тут же все нормально.
Поэтому снимаю память и процессор. Память проверю на программаторе, и посмотрю пятаки под процессором.
Все это еще продолжается диагностика, т. о я уже заменил два контроллера которые явно были неисправны и снял процессор с памятью.

Мое внимание привлекает один из контактов под процессором, который выглядит "не здорово" , а именно дорожка ведущая к нему отгорела. В поисках куда же она ведёт приходится ещё раз снять установленный недавно контроллер.

Расковыриваю уходящую в межслой дорожку и восстанавливаю, кидая мини прремычку, и нахожу этот контакт под КП.
Вот теперь есть надежда, что все включится. Но что-бы это узнать нужно все это отреболить и запаять и это по прежнему все еще диагностика..
Теперь порядок , плата ожила, фото сделал я это уже после того, как подсобрал магнитолу и обнаружил, что еще и USB не работают.

Пробитый хаб.

Вот небольшая кучка замененных микросхем +одна перемычка под процессором.

Теперь можно снять дамп на флешку, т.к я совсем забыл это сделать, пока emmc была снята.

В итоге магнитола работает, все поет, все колосится, можно отправлять клиенту.

Надеюсь я смог наглядно объяснить ,что диагностика не может быть бесплатной в нормальных сервисах и у нормальных мастеров. В данном случае она заняла не один час.
Спасибо за внимание!
По вопросам ремонта андроид магнитол контакт для связи со мной в моем профиле Пикабу.

Выпускался в середине 80х в городе Волжск, практически параллельно с собратом «Ростов 105» в одноименном городе. Технически и схемно аппараты идентичны. Аппарат пришел ко мне в рабочем состоянии и требовал настройки и мелкого ремонта. Также заказчик попросил установить в магнитофон Bluetooth модуль и повесить его на вход «приемник». Аппарат мною был разобран, смазан, доменяны электролитические конденсаторы.

Также были заменены ик светодиоды, настроены по руководству натяжение ленты дв режиме воспроизведения и скорость перемотки.

Севшие светодиоды индикации режима работа также заменены, толкатели задемпфированы новым поролоном.

В ходе настройки записи, выяснилось, что ВЧ хорошо пишется только если прижать ленту к головкам, нужна полировка. Головки здесь японские, фирмы TEAC. Они хорошо подаются полировке. Фото с износом, коррозией и налетом от ленты до полировки:

Фото после полировки:

Как попросил заказчик, модуль установил тоже, питание взял от линии +15в и далее через параметрический стабилизатор на 5В LM7805 запитал в сборе, закрепил все это на латунной стойке:

Также заказчик попросил спаять переходник на наушники:

Также была неисправность с долгим появление звука при воспроизведение с ленты, после включения, решилась заменой микросхемы К157УЛ1А. Диодные мосты в целях профилактики были заменены на современные диоды 1n4007 1A. По традиции, коробочка с замененным:

Ну и конечно, демонстрация работоспособности после ремонта:

Видео от заказчика (Павел,привет!) через некоторое время после получения аппарата:
